요꼬가와 YOKOGAWA GS610 Source Measure Unit – 굿맨시스템 (가격문의)
111,111원
- 기본확도 : 0.02%
- 출력 레인지 : 110V, 3.2A
- DC, Pulse 출력
- 고속 출력 성능 100us/point(최소 인터벌)
- USB 저장 가능 (최대 65535 데이터)
- 웹 서버기능(이더넷 옵션)
- 다양한 출력 패턴(연속, 리니어, 로그, 임의 Sweep)

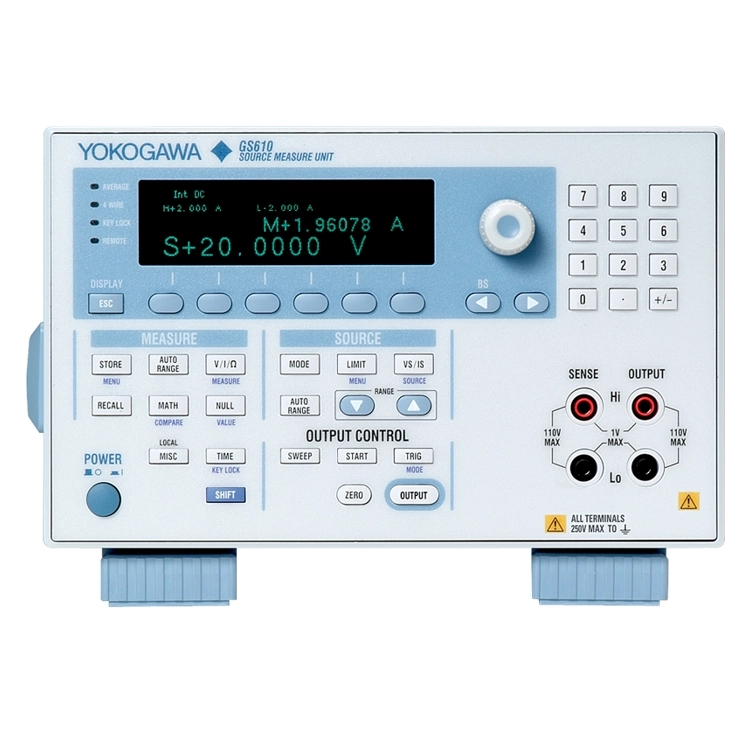

요꼬가와 YOKOGAWA GS610 Source Measure Unit
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.

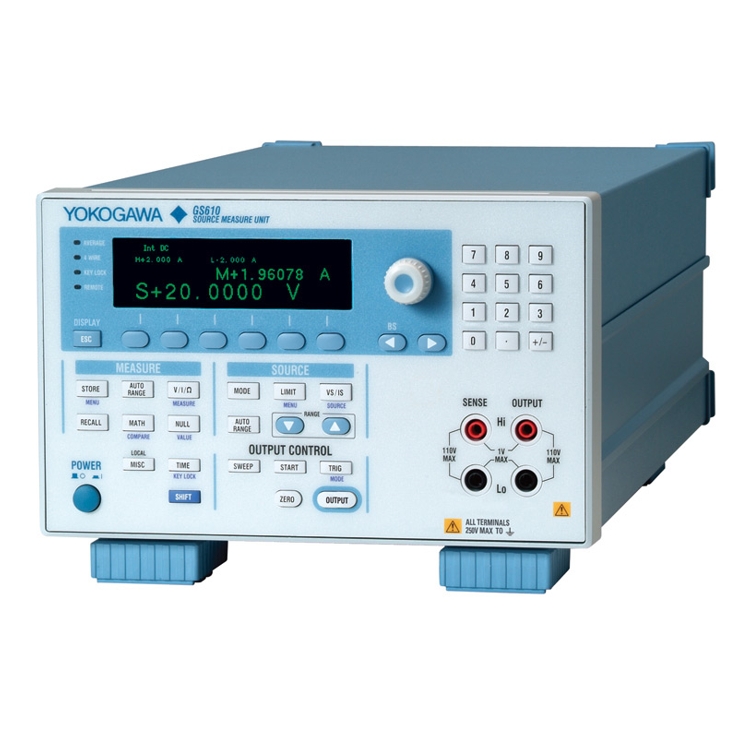

요꼬가와 YOKOGAWA GS610 Source Measure Unit
* 모델명 : GS610
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
YOKOGAWA GS610 제품 데이터시트의 핵심 사양입니다.

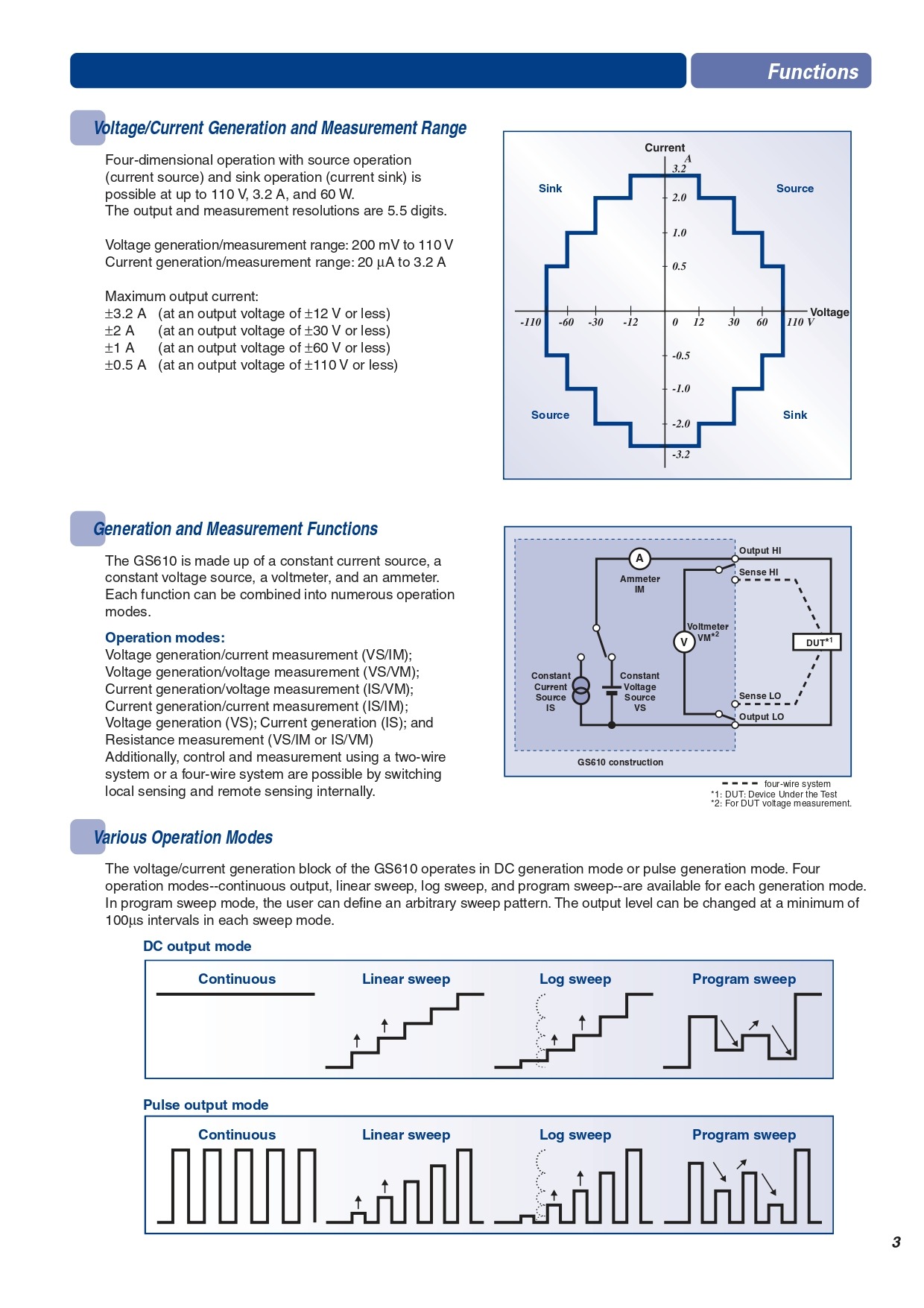

- The output and measurement resolutions are 5.5 digits.
- Voltage generation/measurement range: 200 mV to 110 V
- Current generation/measurement range: 20 µA to 3.2 A
- ±3.2 A (at an output voltage of ±12 V or less)
- ±2 A (at an output voltage of ±30 V or less)
- ±1 A (at an output voltage of ±60 V or less)
- ±0.5 A (at an output voltage of ±110 V or less)
- *2:For DUT voltage measurement.

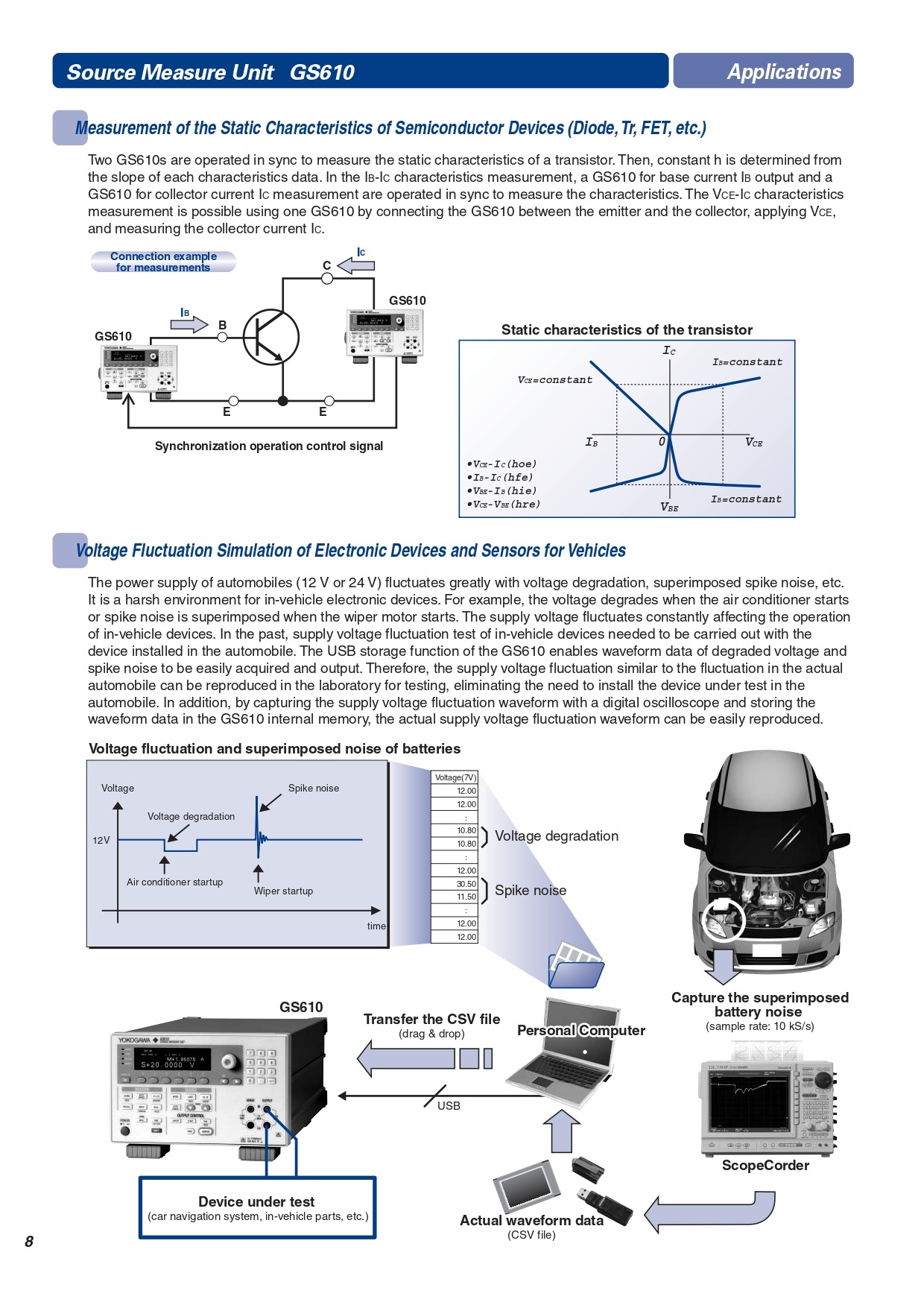

- The power supply of automobiles (12 V or 24 V) fluctuates greatly with voltage degradation, superimposed spike noise, etc.
- Voltage(7V)

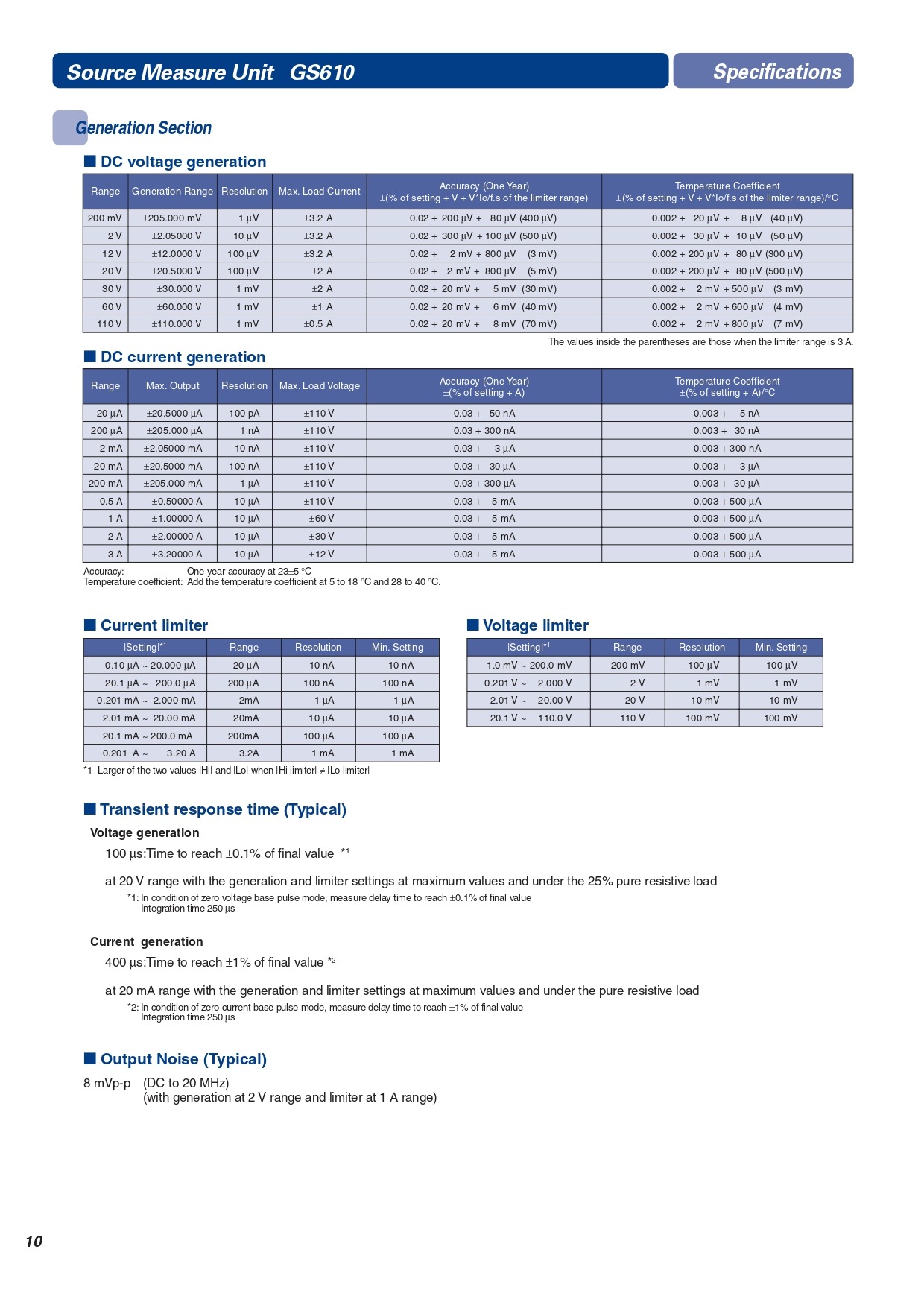

- Accuracy: One year accuracy at 23±5 °C
- Temperature coefficient:Add the temperature coefficient at 5 to 18 °C and 28 to 40 °C.
- (with generation at 2 V range and limiter at 1 A range)
- Accuracy: One year accuracy at 23±5 °C Auto zero ON.
- Generation function: Voltage or current RS-232 interface
- (Specified count: 2 to 256) USB interface
- Pulse width: 100 µs to 3600 s 1 µs resolution Conforms to USB Rev. 1.1
- Period time: 1 ms to 3600 s 1 µs resolution Ethernet interface (optional)
- 100 µs to 3600 s 1 µs resolution communication ports
- Source delay: 1 µs to 3600 s 1 µs resolution Electrical and mechanical specifications
- Measurement delay: 1 µs to 3600 s 1 µs resolution Conforms to IEEE 802.3.
- Display: 256 x 64 dots vacuum fluorescent display
- Operating conditions: 5 to 40 °C, 20 to 80% RH
- Synchronization signal input/output section Rated supply frequency: 50/60 Hz
- Connector type BNC connector Approx. 200 VA
- Minimum pulse width 10 µs or greater (measurement)
- 1 V between Output and Sense terminal.
- Weight: Approx. 7 kg
- Rating: 1000 V CAT III/19 A Rating: 1000 V CAT II/32 A
- 758929 Alligator clip adapter set Rating 1000 V, 2 adapters in a set
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
