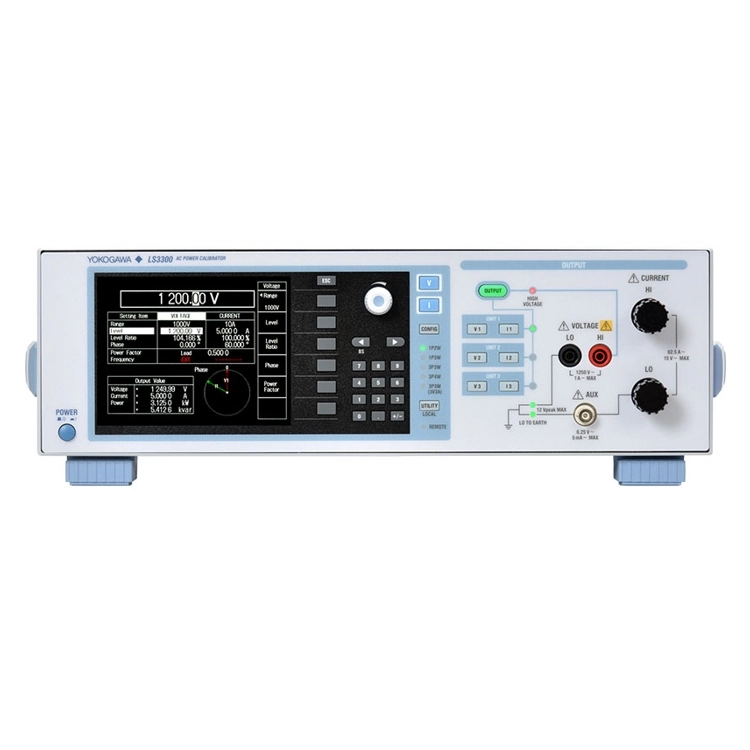

YOKOGAWA 요꼬가와 LS3300 전력 캘리브레이터
단상에서 삼상 교정까지 한대로 전력교정이 가능한 전력 교정기
확도 : 0.15%
● 광범위 출력
- ±0.01% 정확도( World Top Class )교류전압/전류출력 : 최대 1250V/62.5A 출력
● 고확도
- 교류전력확도 : ±450ppm(±0.045%)
- 교류전압확도 : ±350ppm(±0.035%)
- 교류전류확도 : ±450ppm(±0.045%)
● 고안정
- 교류전력 : ±100ppm(±0.01%)
- 교류전압/전류 : ±50ppm(±0.005%)
● 단상2선 ~ 삼상4선까지 교정 대응
● 전압출력형 전류 센서를 사용하는 전력계 교정 대응
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.

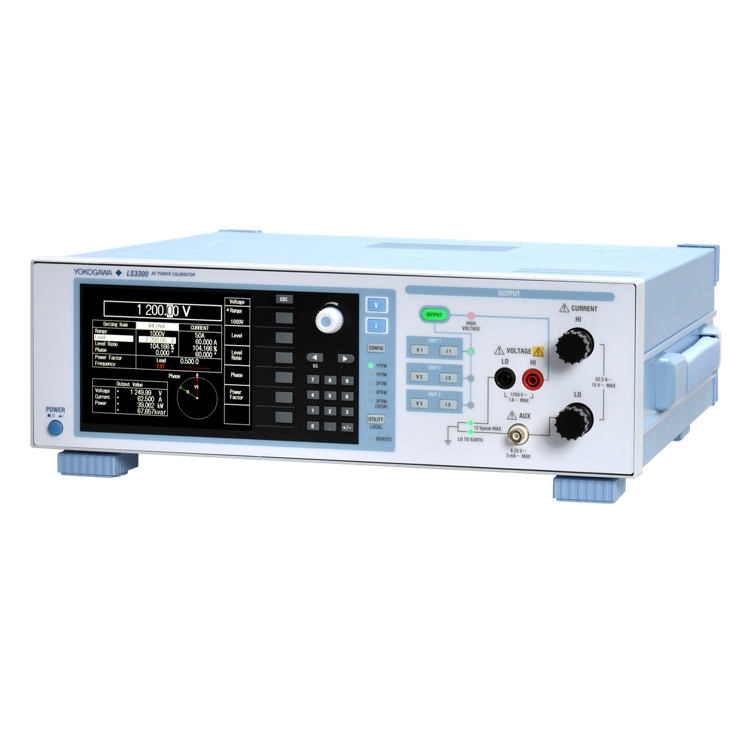

YOKOGAWA 요꼬가와 LS3300 전력 캘리브레이터
모델명 : LS3300
■ 특징

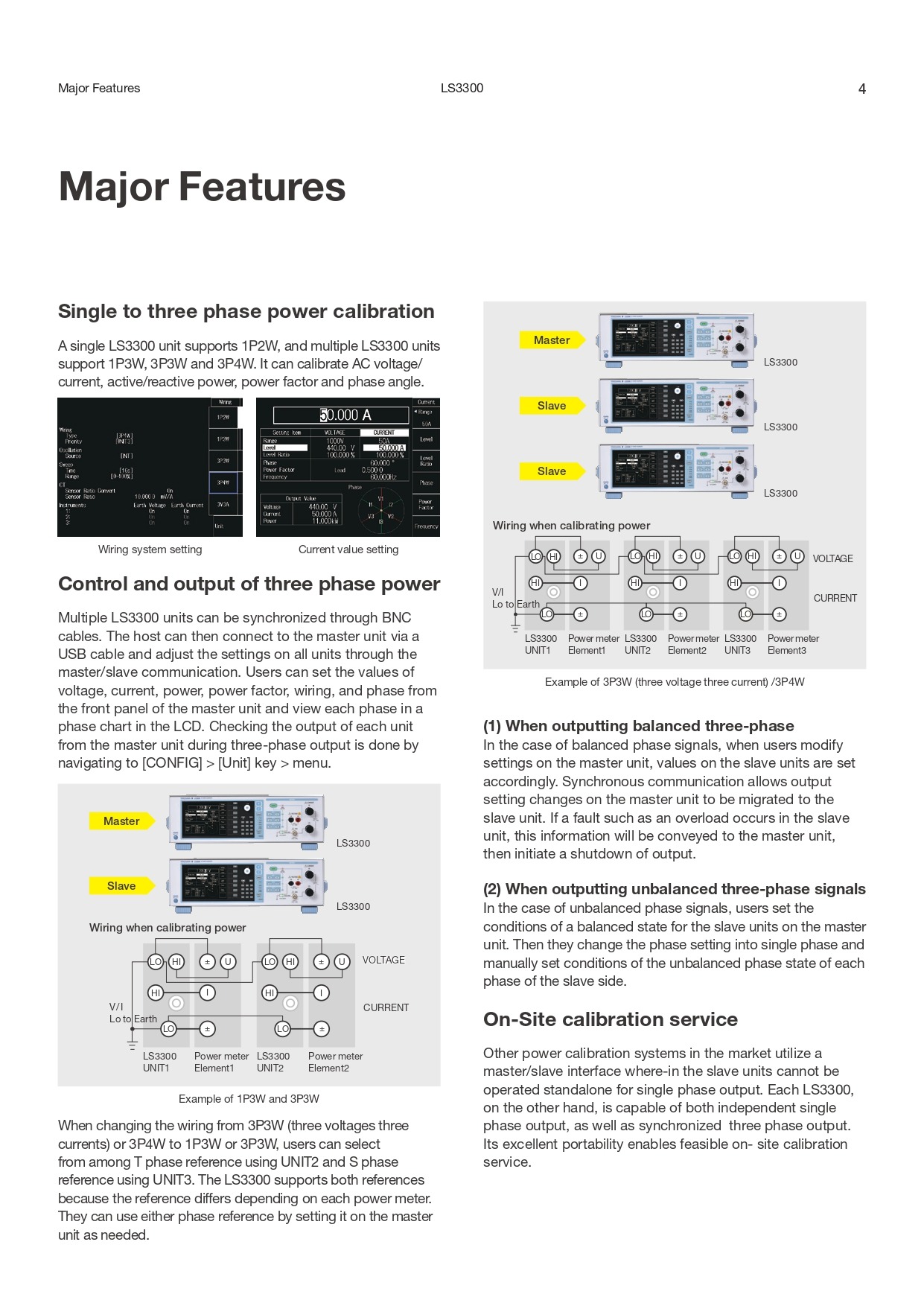

[단상 ~ 삼상 전력 교정 대응]

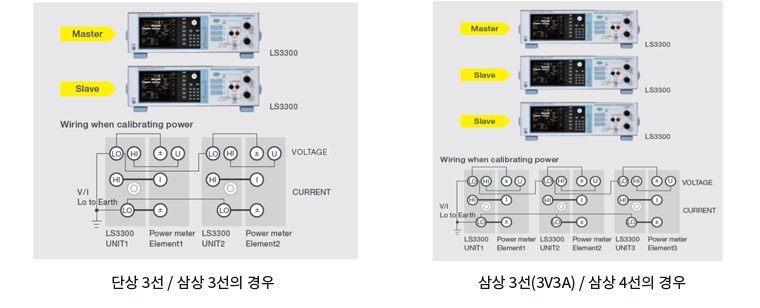

LS3300은 한 대로 단상2선 교정이 가능하며 제어용 USB케이블과 동기용 BNC케이블을 연결하면 단상3선,삼상3선,삼상4선식도 교정이 가능합니다. 교정대상기기의 교류전압/전류, 유효/무효전력,역률,위상각 교정이 가능합니다.

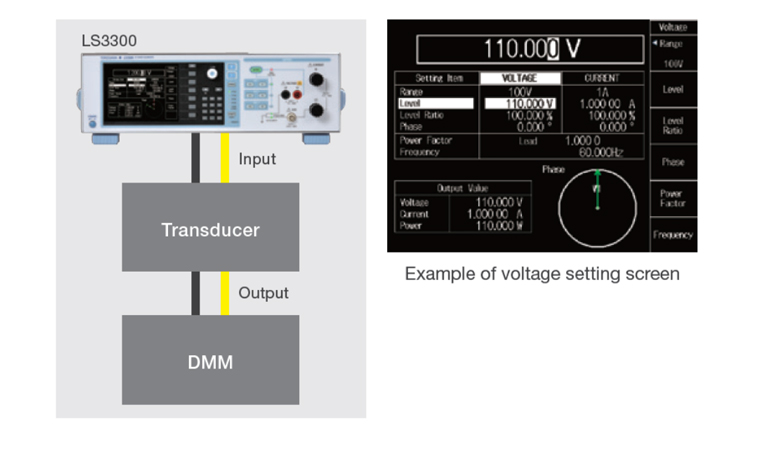

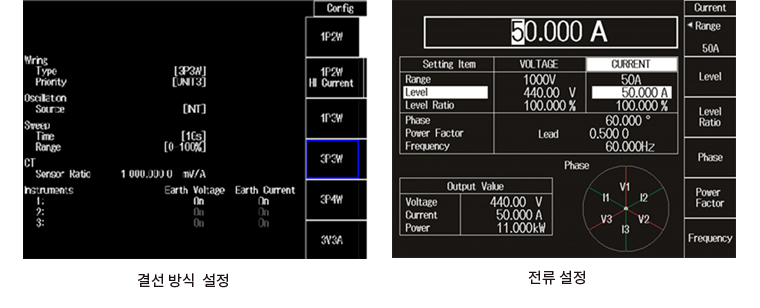

출력 설정은 아래 그림과 같이 화면에서 결선방식,전압,전류,역률,위상 등을 간단하게 설정할 수 있습니다.
[삼상전력 제어 및 출력]
여러 대의 장비를 USB케이블로 연결하고 결선 방식을 설정하면 자동으로 마스터,슬레이브가 설정되며 마스터에서 전압,전류,역률,위상 등의 교정값을 설정하면 자동으로 슬레이브도 설정됩니다.
(1) 삼상평형상태를 출력하는 경우
평형 상태의 전압/전류를 출력하는 경우 마스터의 설정으로 각 슬레이브에 적절한 값이 설정되며
슬레이브에 과부하같은 이상동작이 발생하면 마스터는 즉시 출력을 중지합니다.
(2) 삼상불평형 상태를 출력하는 경우
불평형 상태의 전압/전류를 출력하는 경우 마스터는 각 슬레이브를 평형상태의 조건으로 설정합니다.
슬레이브를 단상설정으로 변경한 후 불평형상태의 조건을 설정합니다.

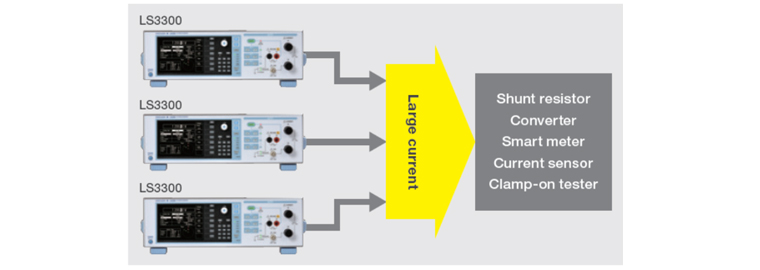

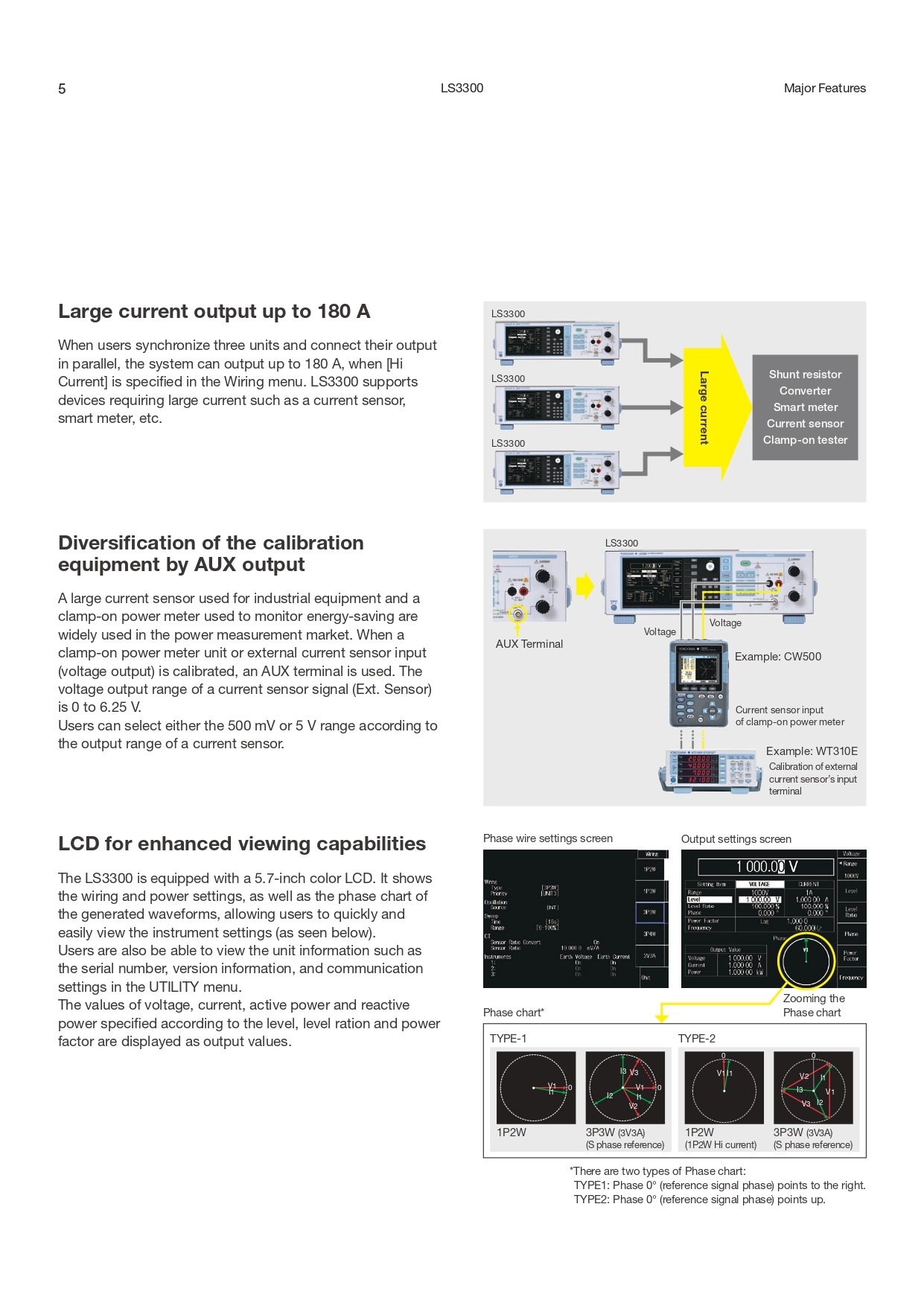

[최대 180A 대전류 출력]
LS3300은 3대를 동기용 BNC케이블로 연결하고 출력을 병렬로 연결하면 최대 180A를 출력할 수 있습니다.
션트저항,전류센서,마스터미터와 같은 대전류가 필요한 기기에 대응합니다.
[AUX출력으로 교정 대상의 대양화]

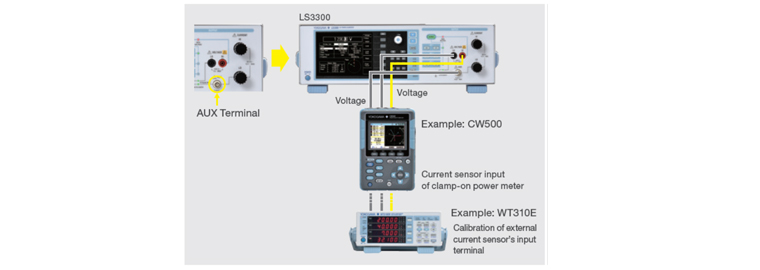

전력시장에서 많이 사용되고 있는 클램프 프로브 사용 전력계 및 대전류 센서를 사용하는 전력계의 전류 교정을 위한 AUX단자가 있습니다.
전류센서용 전압출력 범위는 0~6.25V입니다.
[설정이 간단한 LCD화면]
5.7인치 컬러 LCD화면으로 결선정보 및 전력설정값을 간단하게 설정할 수 있고 위상정보등을 그림으로 보여줍니다.
LS3300은 3대를 동기용 BNC케이블로 연결하고 출력을 병렬로 연결하면 최대 180A를 출력할 수 있습니다.
션트저항,전류센서,마스터미터와 같은 대전류가 필요한 기기에 대응합니다.

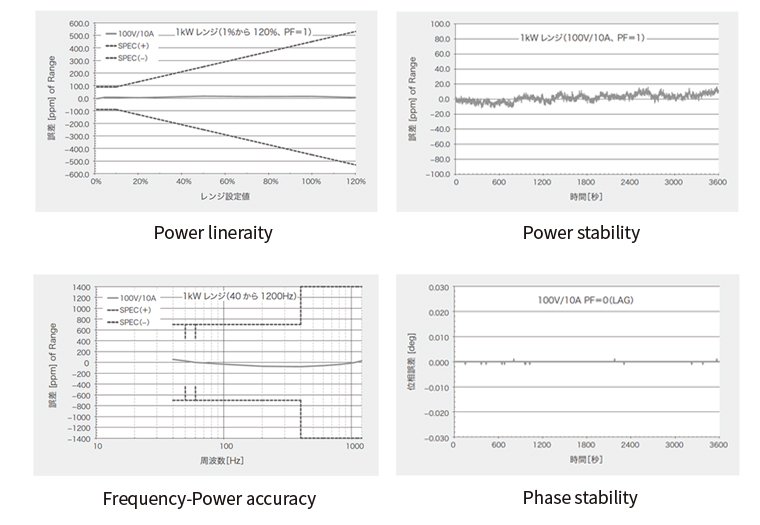

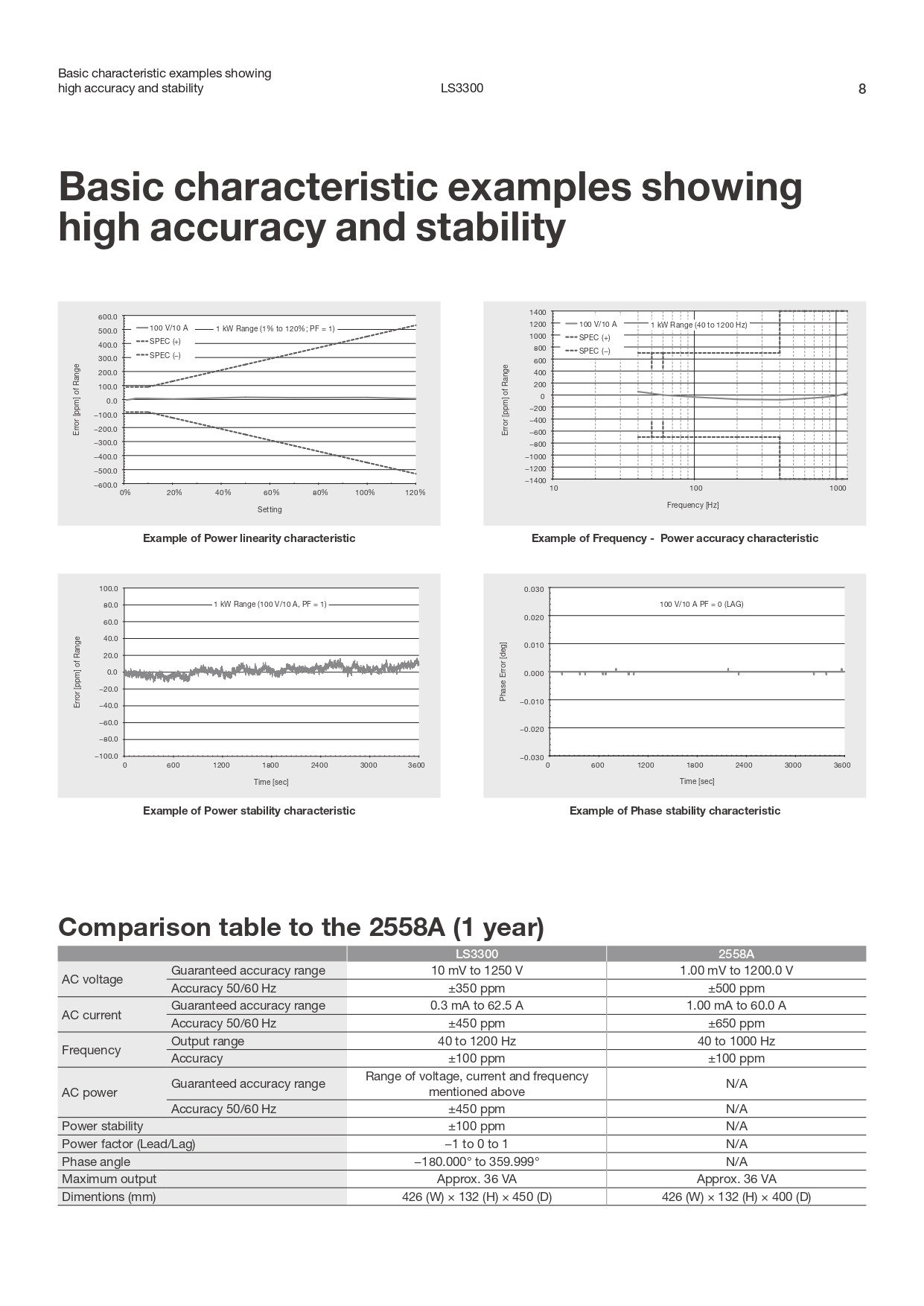

[고확도 및 고안정도 성능]
■ 기능
[위상표시]

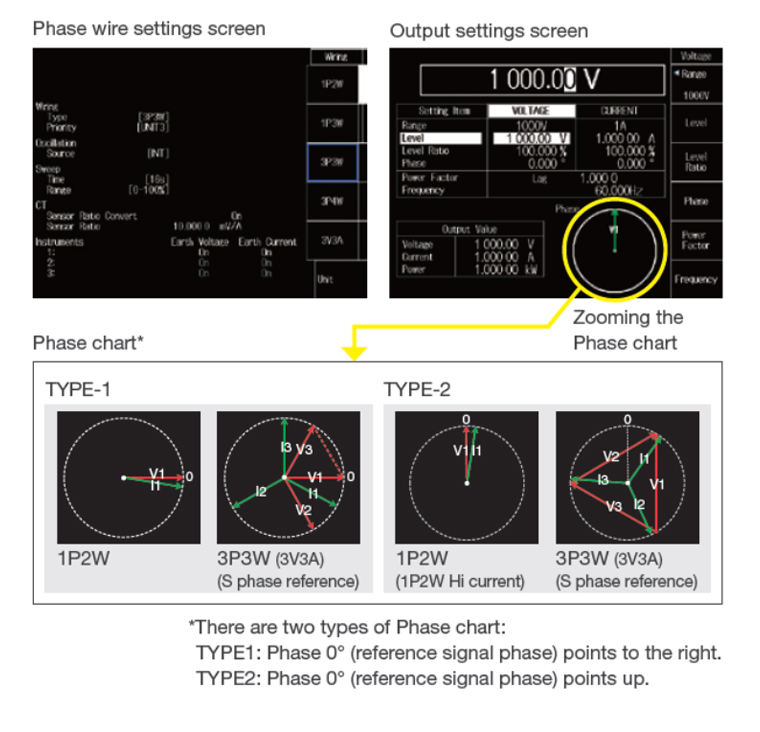

단상 2선 ~ 3상 4선까지 출력설정 상태를 LCD화면에 표시해 줍니다. 위상표시 방법은 두가지가 있는데 TYPE-1은 오른쪽을 기준으로 V1의 위상을 0°로 표시하고 TYPE-2는 윗쪽을 기준으로 V1의 위상을 0°로 표시합니다.

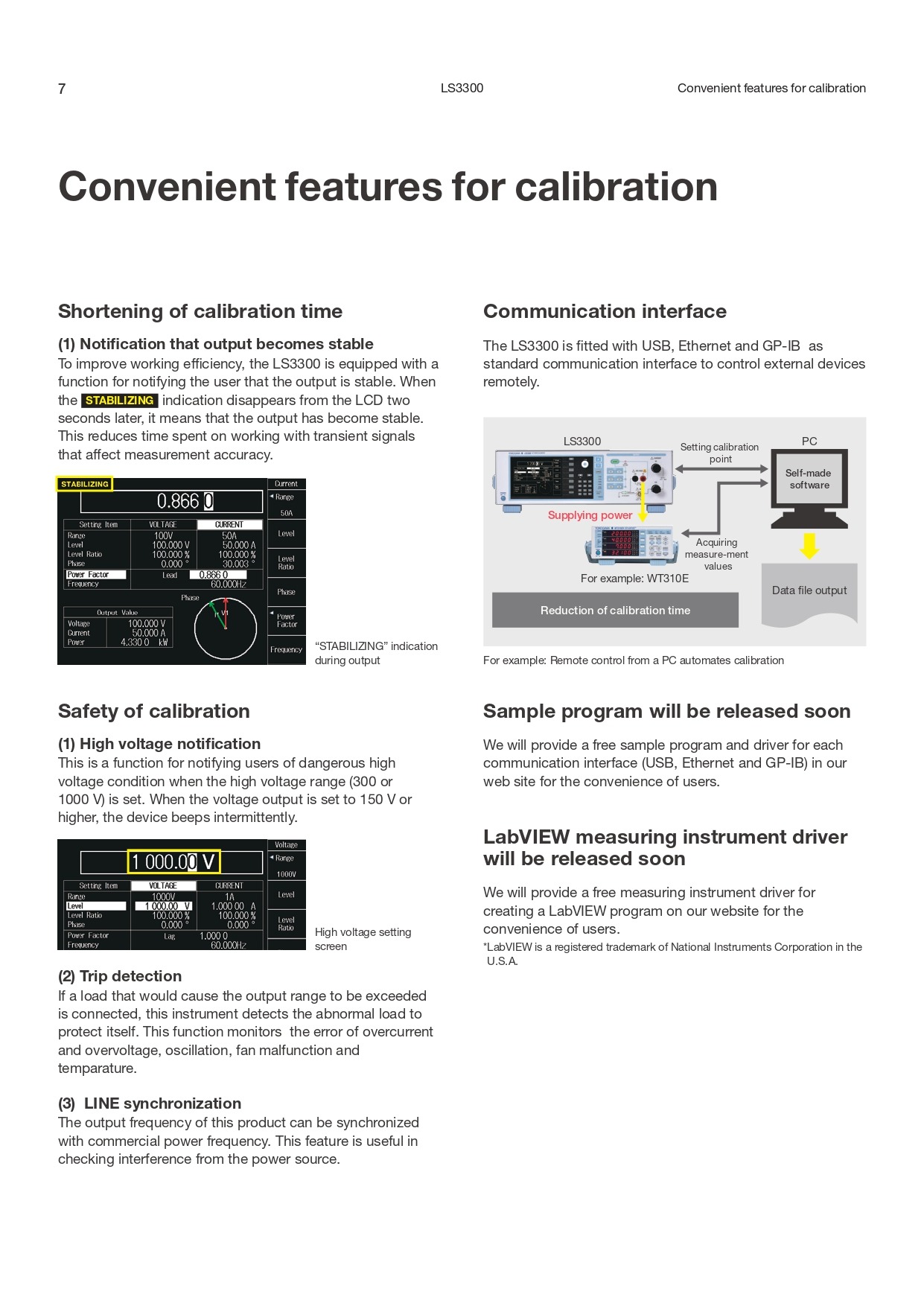

[출력 안정화 검출 기능]
출력이 안정적으로 출력 되고 있는지를 검출하는 기능입니다. [STABILIZING] 표시가 사리지면 출력이 안정적으로 되고 있는 상태입니다.
[스윕]
스윕시간 : 8/16/32/64 초 중에서 선택 가능합니다.
범위 : 하한 0%, 상한 100%/105%/110%/120%에서 선택 가능합니다.
전압(전류)으로 스윕하고 있는 도중에는 전류(전압)스윕은 할 수 없습니다.
[LINE 동기]
본체의 출력주파수를 상용 전원 주파수와 동기 시킬 수 있습니다. 상용전원에서의 간섭을 확인하는데 사용합니다.

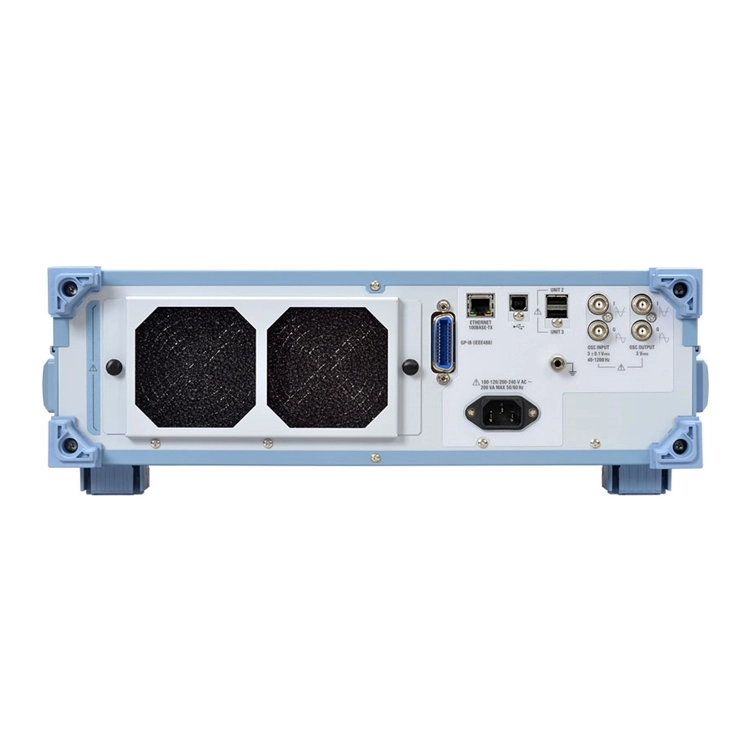

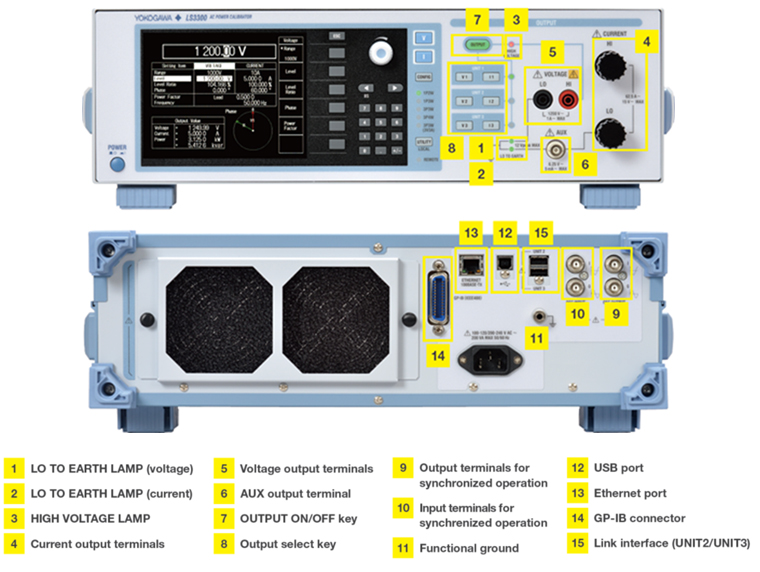

[외관]
■ 어플리케이션

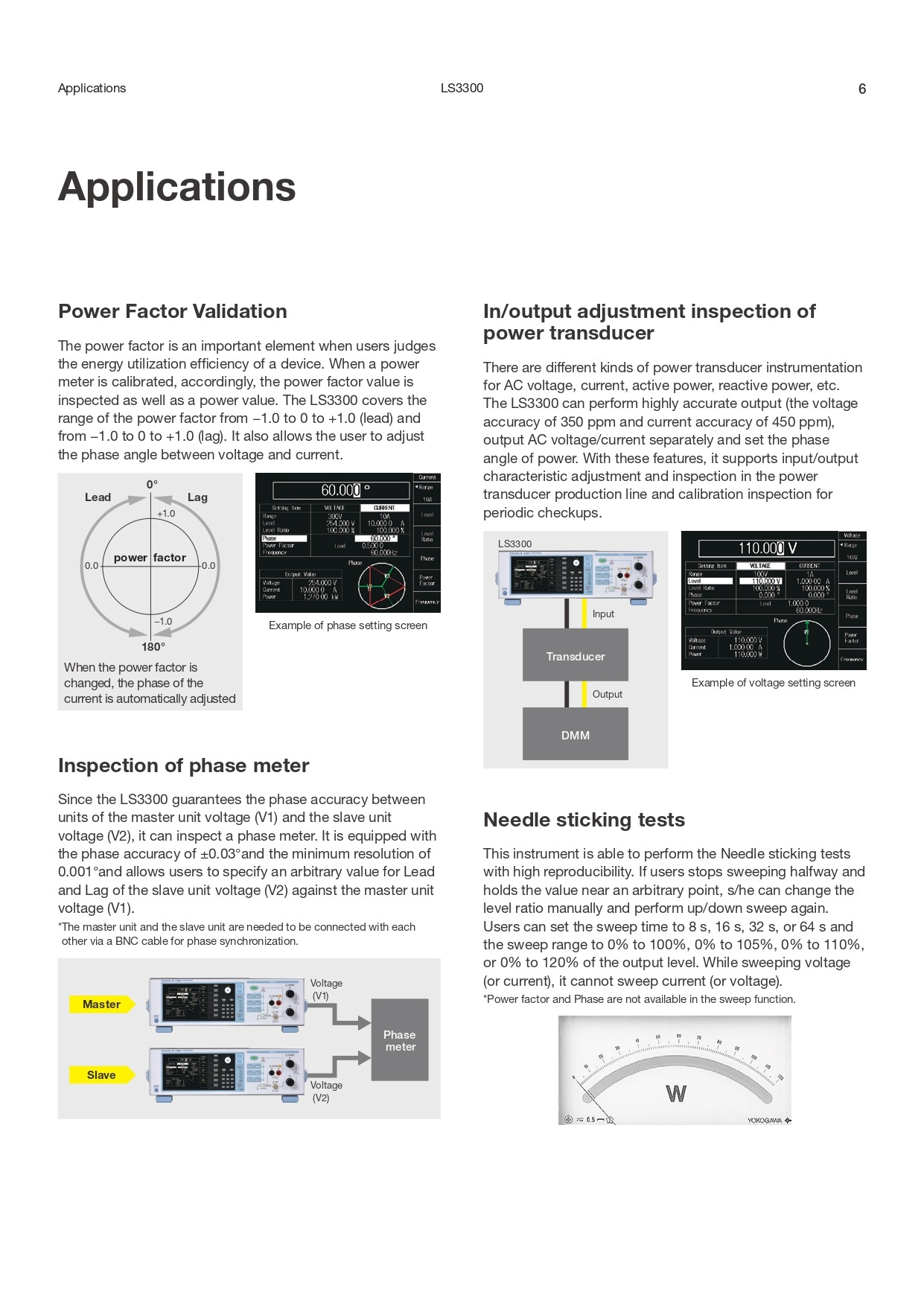

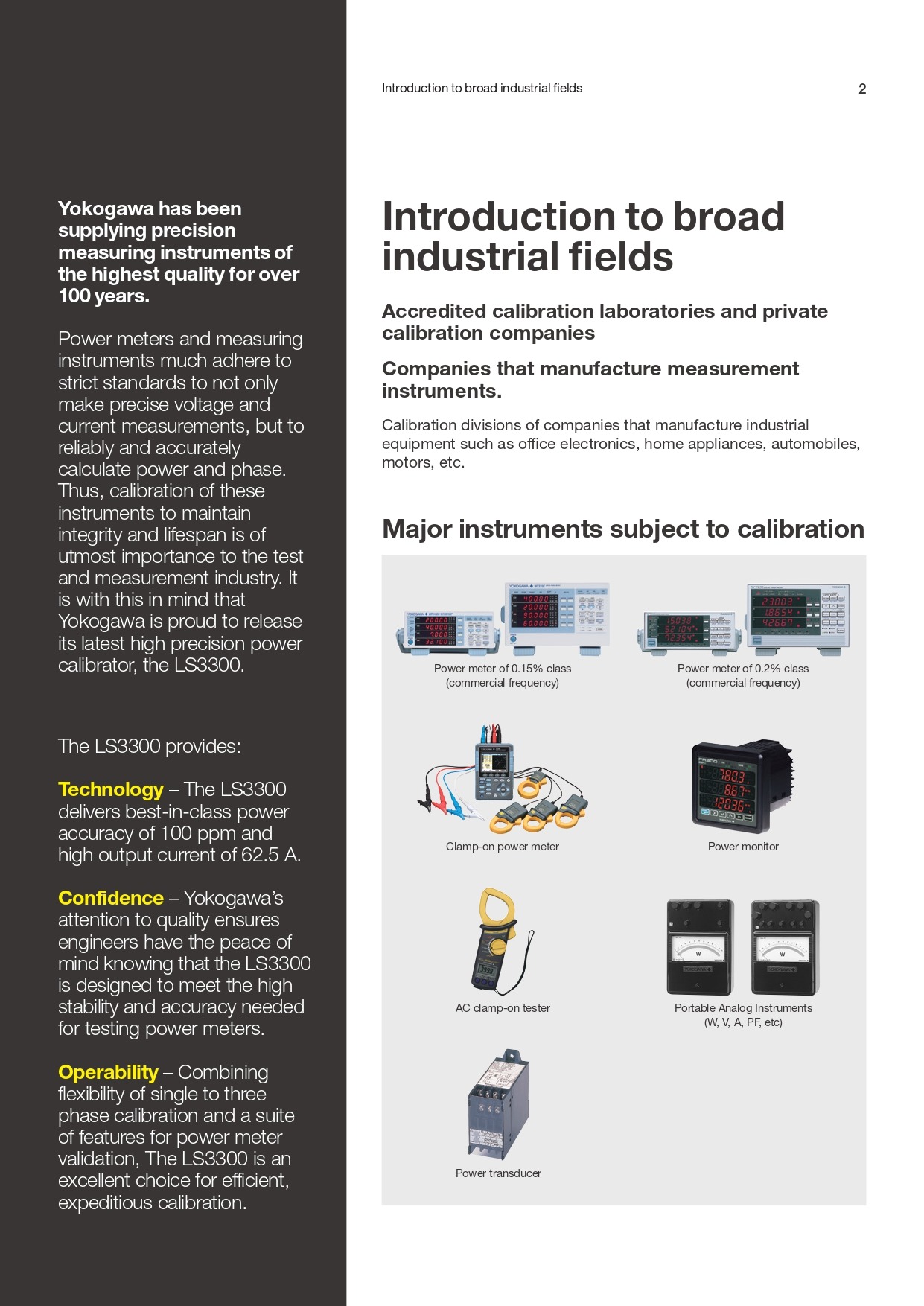

[전력계의 역률검사]
파워미터의 역률 측정은 기기의 에너지 사용 효율을 판단하는데 있어서 중요한 요소이기 때문에 파워미터를 교정할 때에는 전력값과 함께 역률값도 같이 교정을 실시합니다.

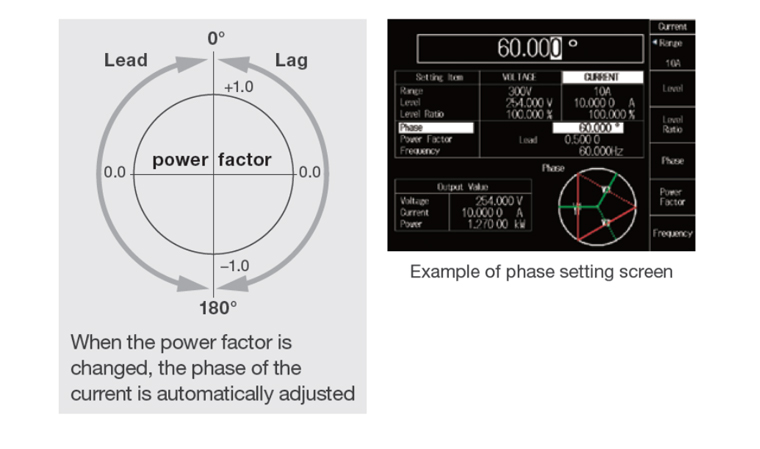

LS3300은 아래 그림과 같이 －1.0 ~ 0 ~ ＋1.0(진상), －1.0 ~ 0 ~ ＋1.0(지상)의 범위를 설정할 수 있습니다. 전류위상-전압위상이 0° ~ 180°의 범위를 진상(Lead), 180° ~ 359.999° 또는 0° ~ 180°의 범위를 지상(Lag)이라고 합니다.
[위상 측정 검사]

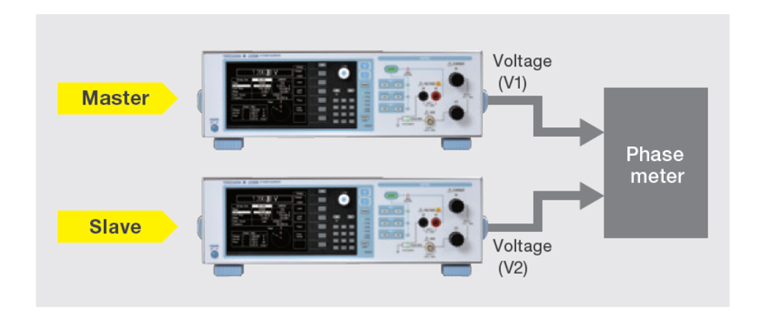

LS3300은 마스터 유닛과 슬레이브 유닛 기기간의 위상확도를 보증하기 때문에 위상측정기 교정용으로도 사용가능합니다.
위상 확도 : ±0.03°, 최소분해능 : 0.001°
＊마스터 유닛과 슬레이브 유닛을 위상 동기용 BNC케이블로 연결해야합니다.
[전력 트랜스듀서의 입출력 검사]
계장용 전력 트랜스듀서에는 교류전압/전류/유효전력/무효전력 용 등이 있습니다.
LS3300은 전압확도 ±350ppm, 전류확도 ±450ppm로 교류 전압/전류를 각각 출력할 수 있으며 전력의 위상각도 설정할 수 있습니다. 따라서 각종 전력 트랜스듀서 생산라인에서의 입출력 특성 조정‧검사 또는 정기점검시의 교정용으로도 사용할 수 있습니다.

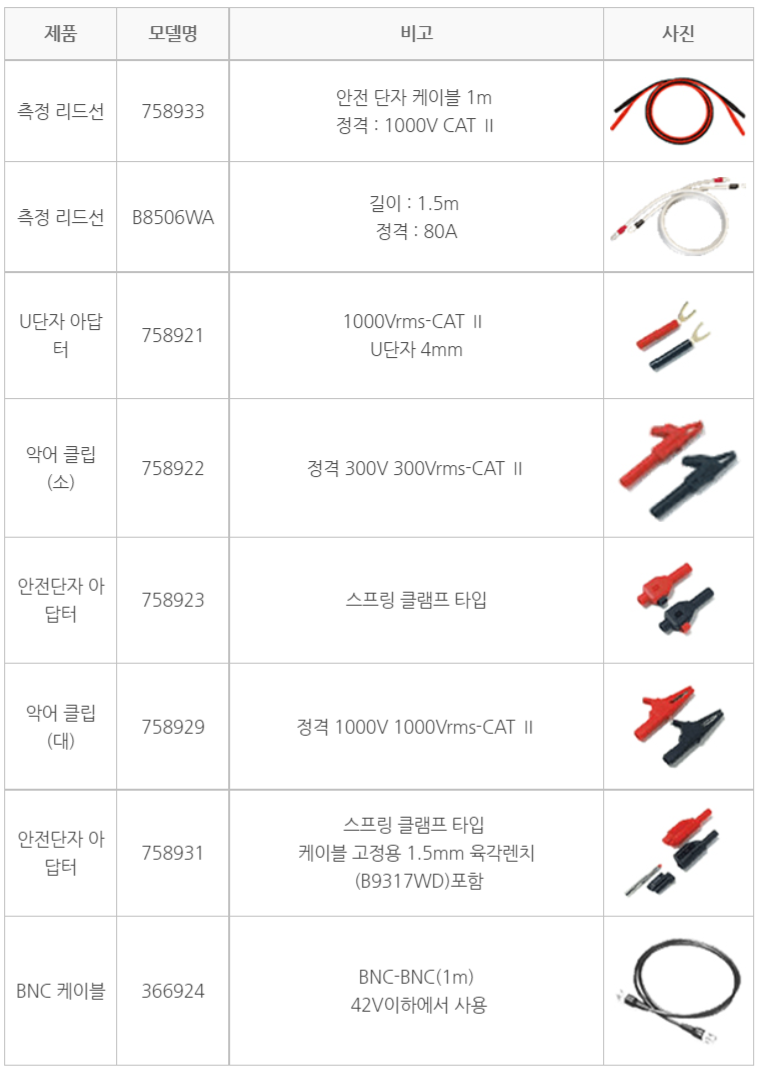

■ 악세사리

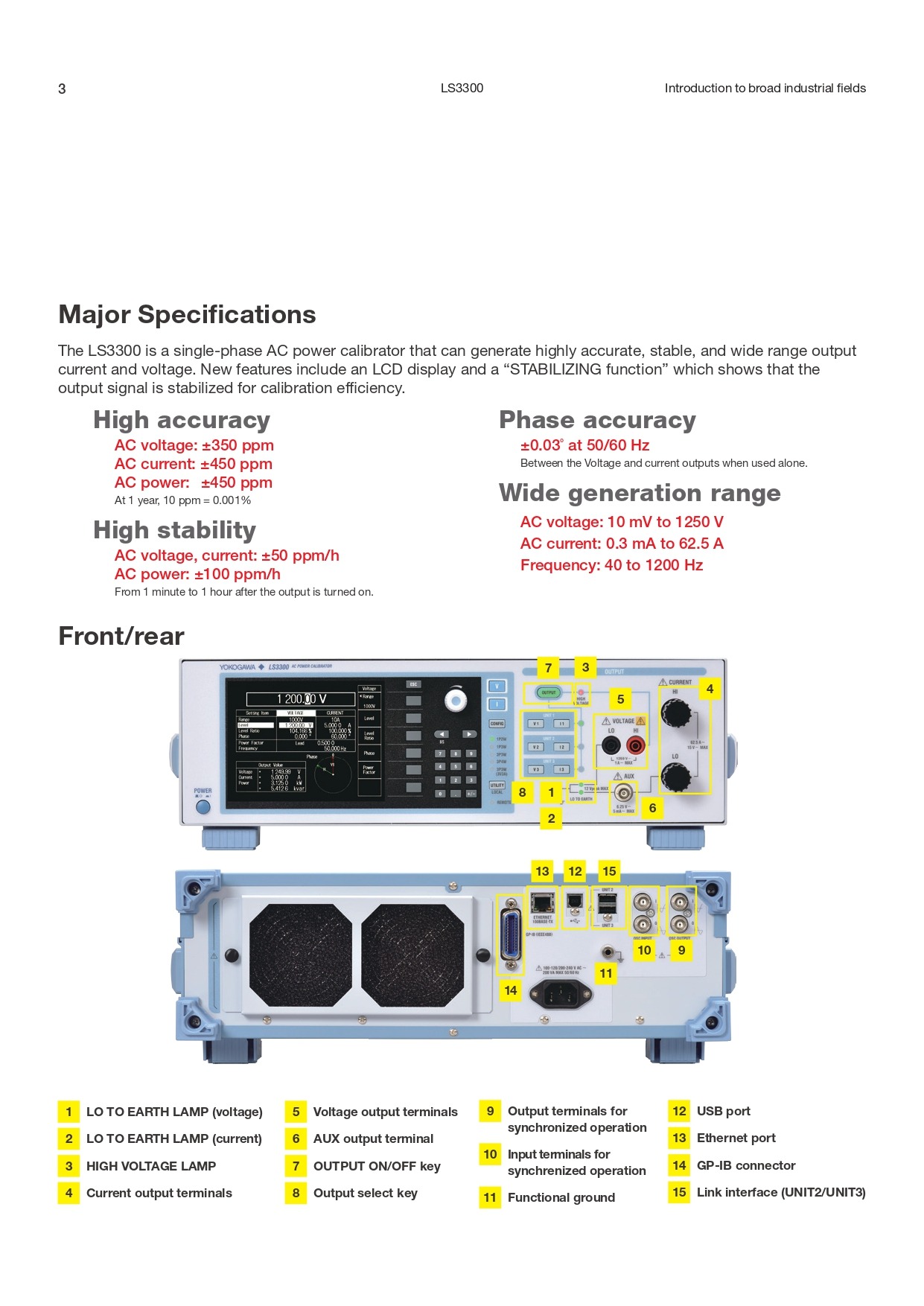

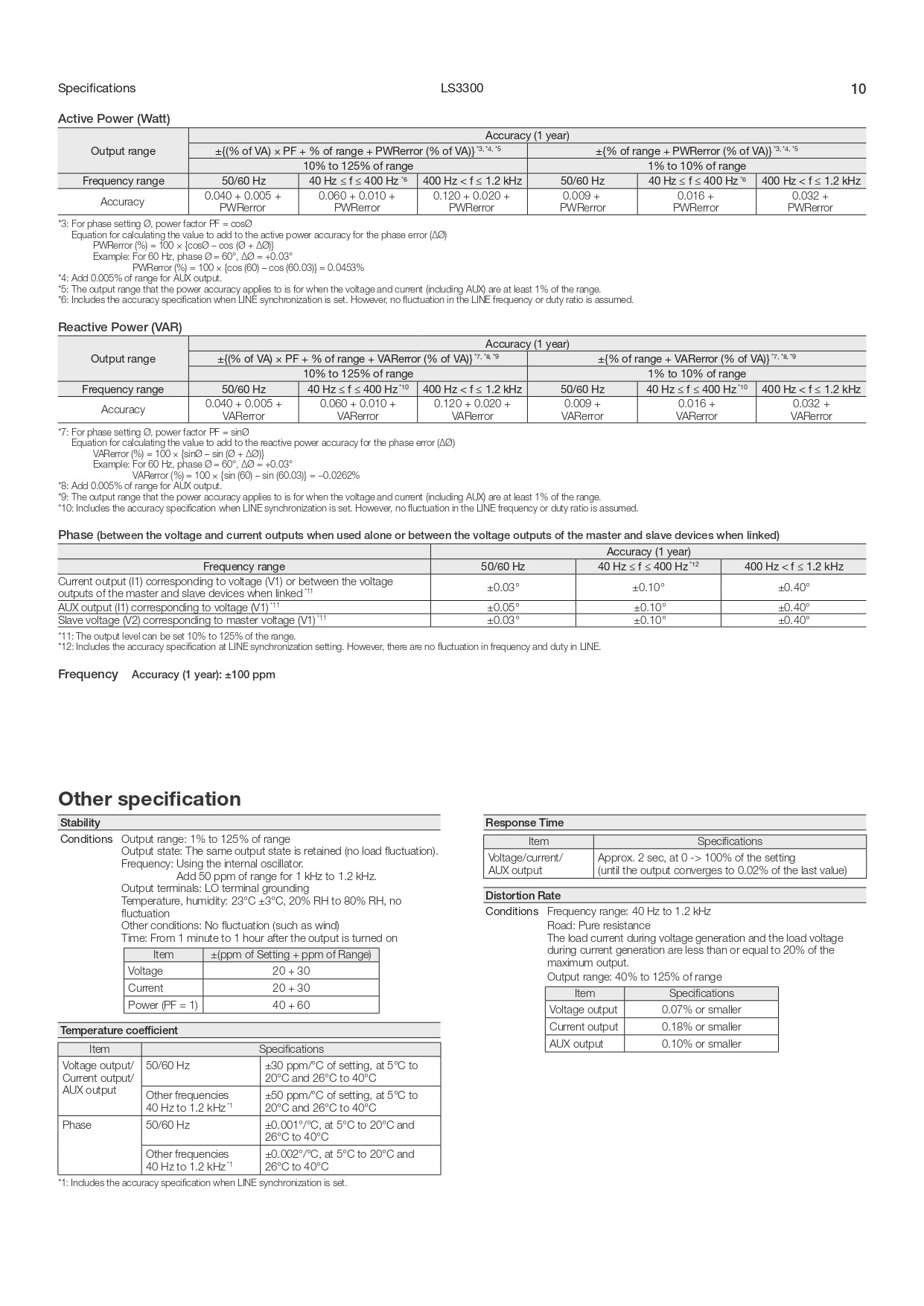

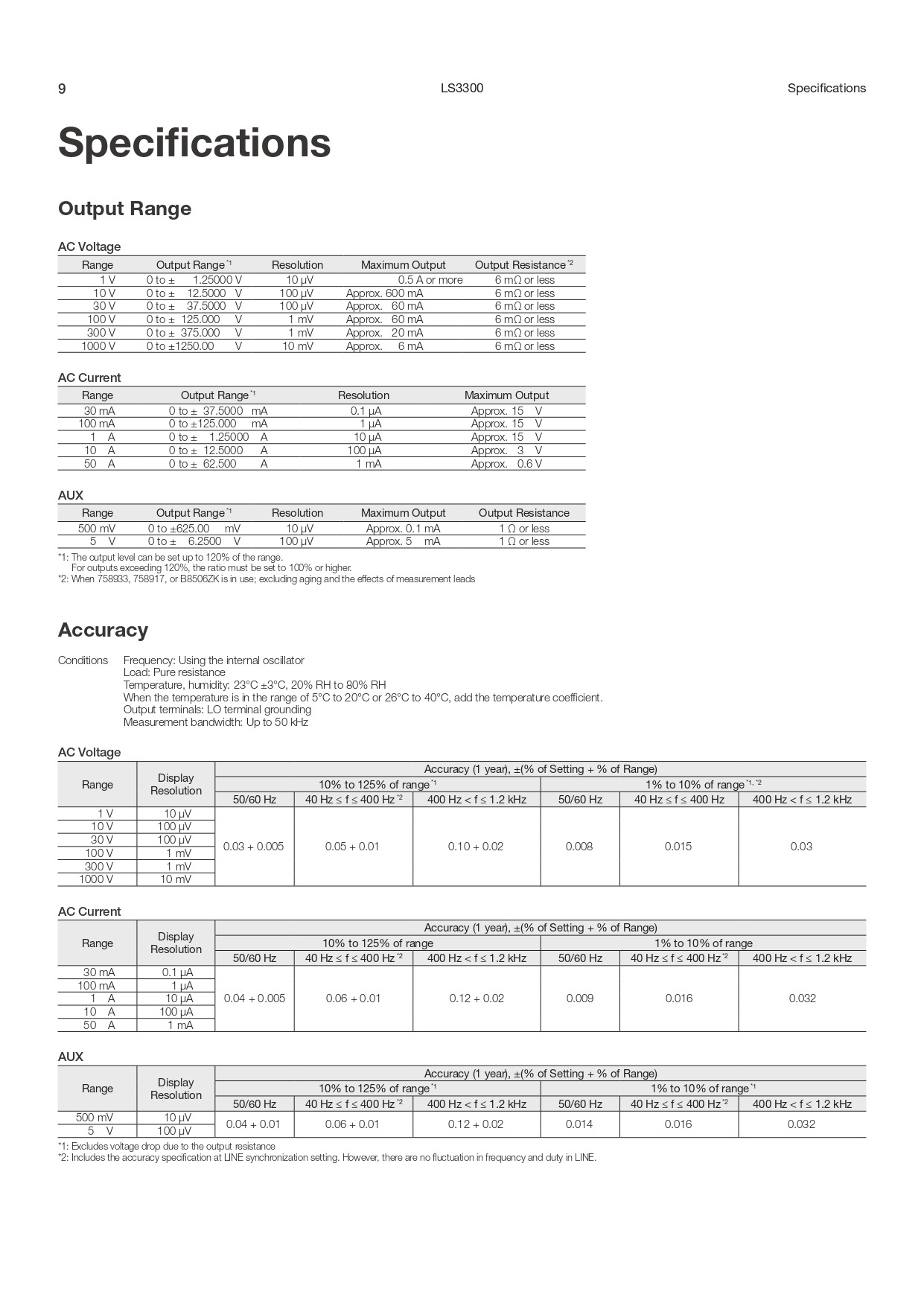

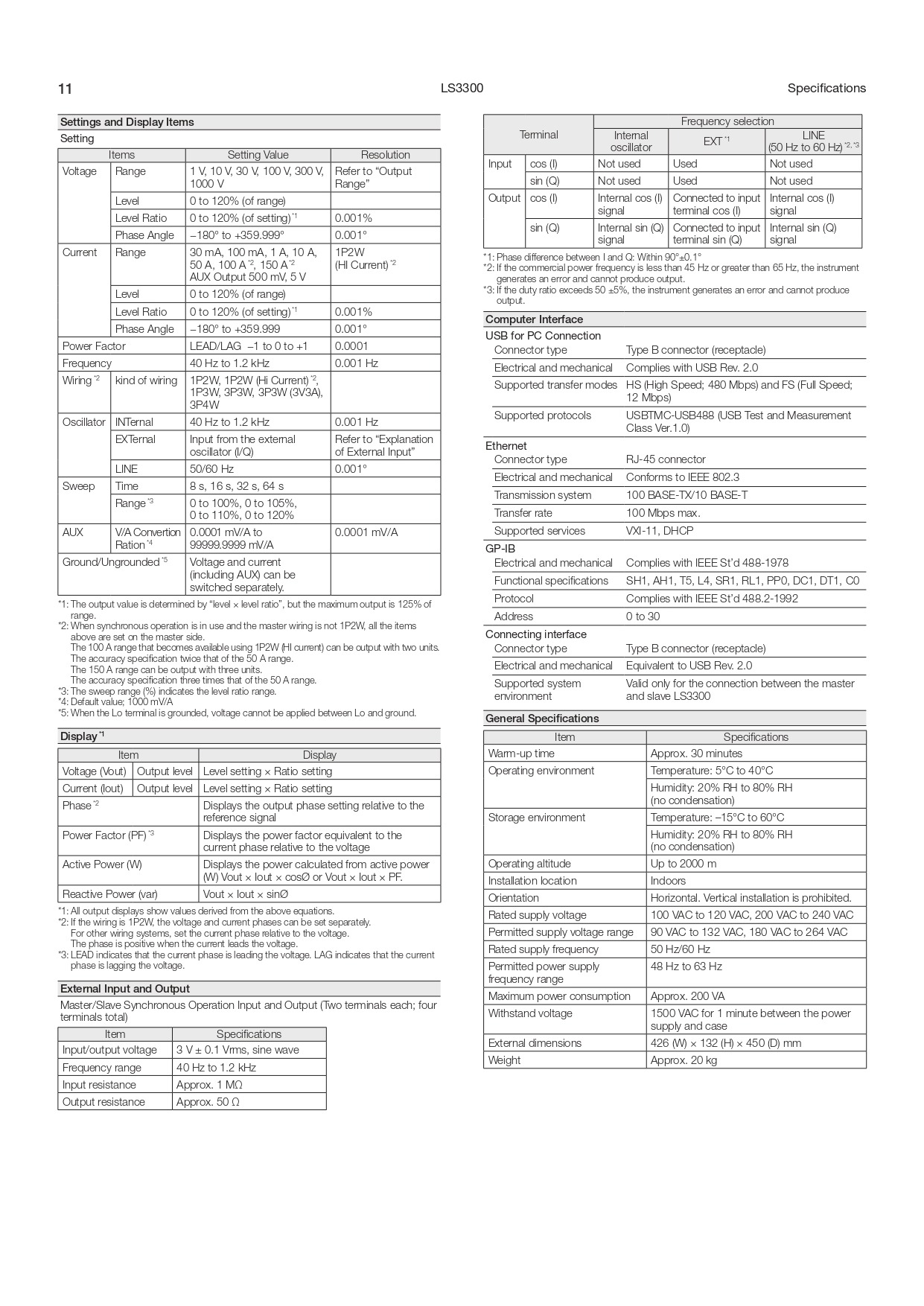

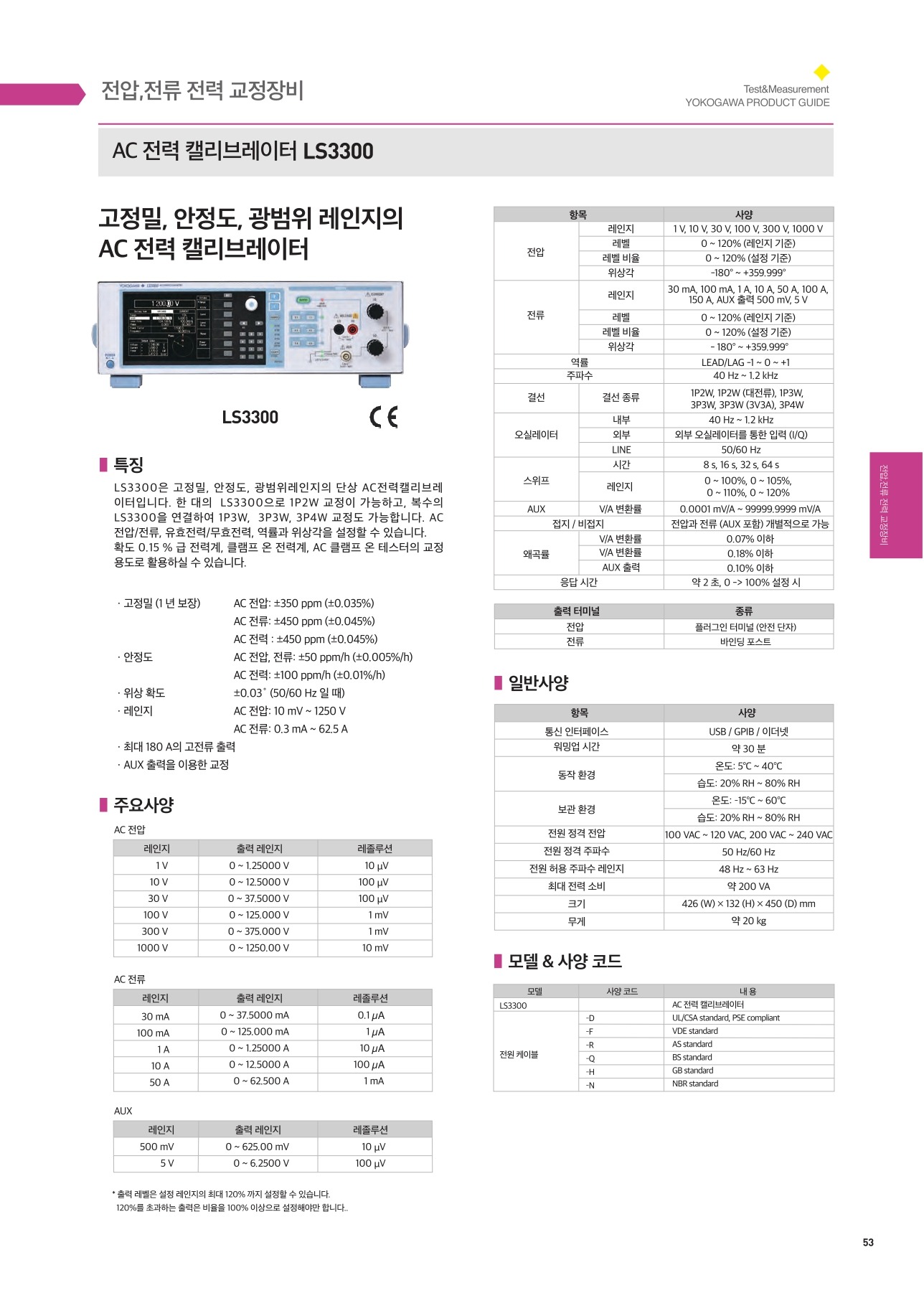

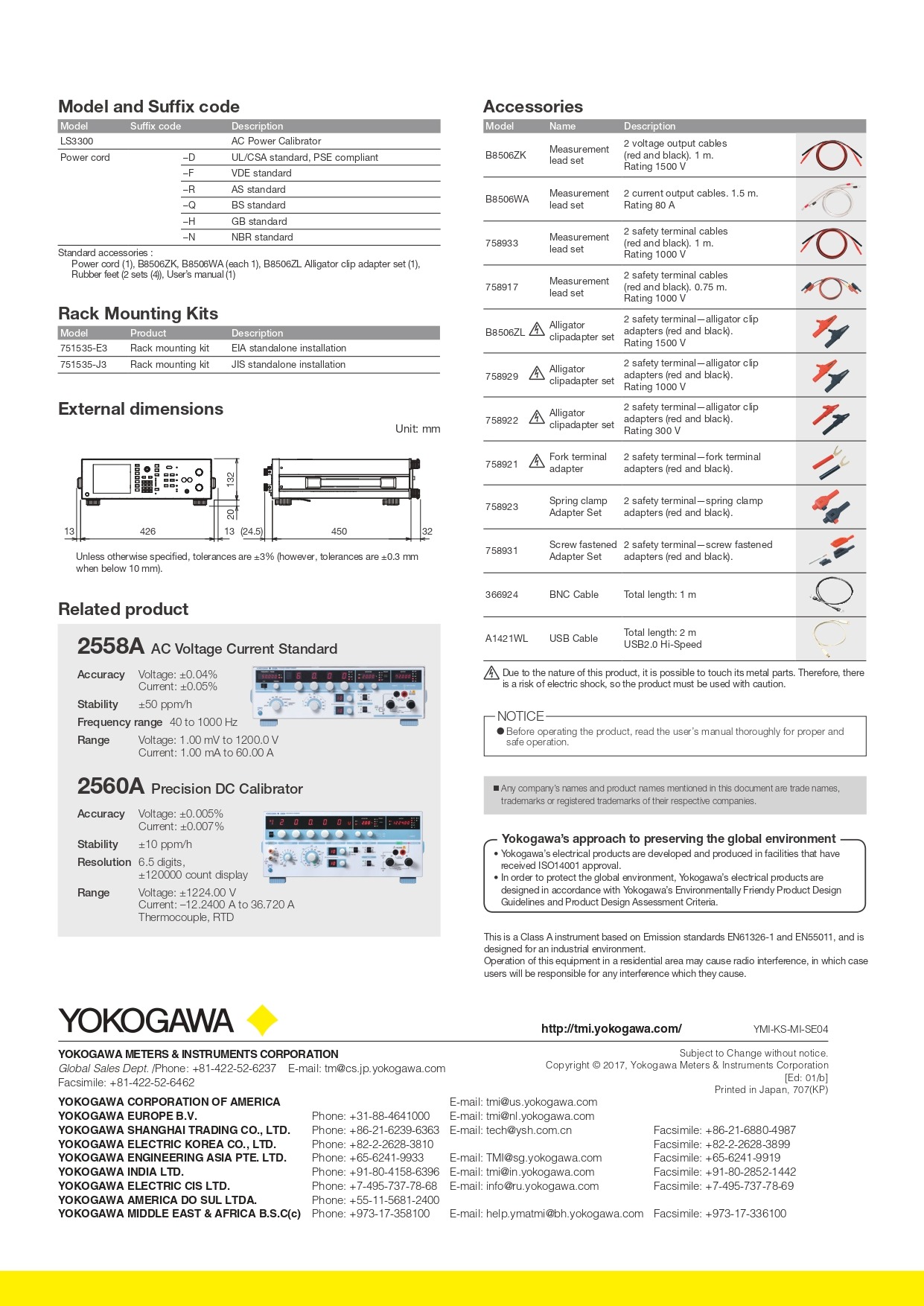

■ 제품 사양 (Specifications)
YOKOGAWA LS3300 제품 데이터시트의 핵심 사양입니다.
- high output current of 62.5 A. Clamp-on power meter Power monitor
- AC voltage: ±350 ppm ±0.03˚ at 50/60 Hz
- AC current: ±450 ppm Between the Voltage and current outputs when used alone.
- AC power: ±450 ppm
- High stability AC voltage: 10 mV to 1250 V
- AC current: 0.3 mA to 62.5 A
- AC voltage, current: ±50 ppm/h
- Frequency: 40 to 1200 Hz
- AC power: ±100 ppm/h
- Example of 3P3W (three voltage three current) /3P4W
- Accuracy 50/60 Hz ±350 ppm ±500 ppm
- Accuracy 50/60 Hz ±450 ppm ±650 ppm
- Temperature, humidity: 23°C ±3°C, 20% RH to 80% RH
- Measurement bandwidth: Up to 50 kHz
- Frequency Accuracy (1 year): ±100 ppm
- Temperature, humidity: 23°C ±3°C, 20% RH to 80% RH, no
- Current output/ 20°C and 26°C to 40°C
- Voltage Range 1 V, 10 V, 30 V, 100 V, 300 V, Refer to “Output
- Voltage (Vout) Output level Level setting × Ratio setting Operating environment Temperature: 5°C to 40°C
- reference signal Storage environment Temperature: –15°C to 60°C
- Rated supply frequency 50 Hz/60 Hz
- Input/output voltage 3 V ± 0.1 Vrms, sine wave
- Frequency range 40 Hz to 1.2 kHz
- Input resistance Approx. 1 MΩ
- Output resistance Approx. 50 Ω
- 2558A AC Voltage Current Standard
- Frequency range 40 to 1000 Hz
- Range Voltage: 1.00 mV to 1200.0 V safe operation.
- Current: –12.2400 A to 36.720 A Guidelines and Product Design Assessment Criteria.
- Standard accessories : lead set Rating 1000 V
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
