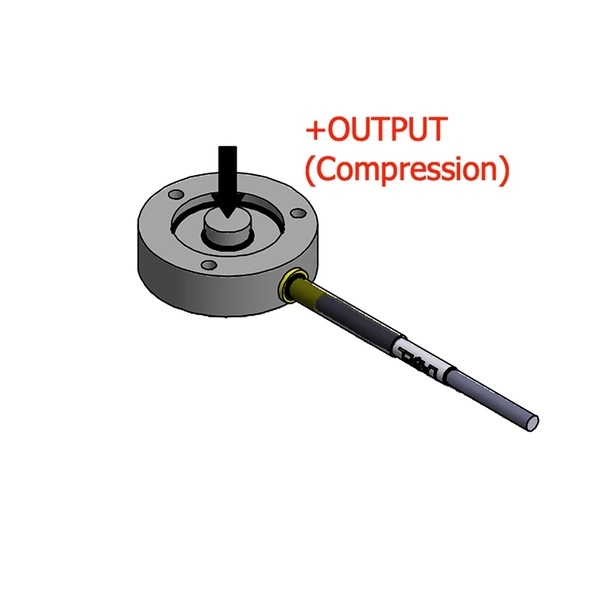

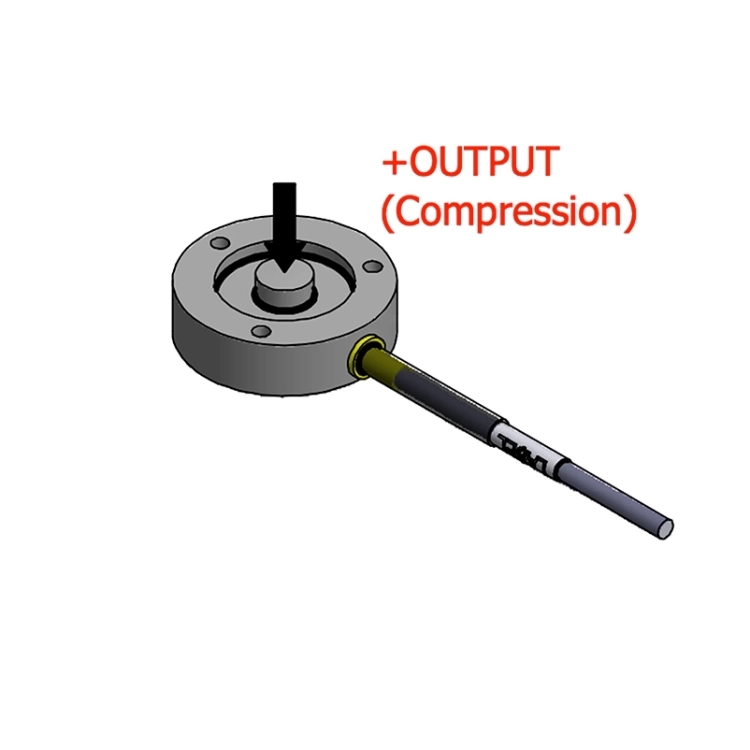

FUTEK 퓨텍 QLA367 Custom Load Button Load Cell with TEDS
가격문의(상세정보 참조)
QLA367 , 100 lb , Load Button Load Cell , Special Full Circuit Gauge , IEEE1451.4 TEDS , #6-32 Bottom Tapped Holes , Material - 17-4 PH S.S. , 28 Awg 4 Conductor Braided PVC Cable , 13 in with 7 pin 1.25mm Clik-Mate Molex Connector
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
QLA367 , 100 lb , Load Button Load Cell , Special Full Circuit Gauge , IEEE1451.4 TEDS , #6-32 Bottom Tapped Holes , Material - 17-4 PH S.S. , 28 Awg 4 Conductor Braided PVC Cable , 13 in with 7 pin 1.25mm Clik-Mate Molex Connector
QSH01632
Description
Custom Load Button Load Cell with TEDS
Specifications
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
FUTEK QLA367 제품 데이터시트의 핵심 사양입니다.
- FUTEK MODEL QLA367 Custom Load Button Load Cell with TEDS
- RATED OUTPUT 2 mV/V nom.
- CAPACITY 100 lb [0.445kN]
- SAFE OVERLOAD 150% of R.O.
- BRIDGE RESISTANCE 700 Ω nom QSH01632 Custom 215-3059-001 'X' W150
- TEMP. SHIFT SPAN ±0.02% of LOAD/°F (±0.036 of LOAD/°C)
- OPERATING TEMP -40 to 185 °F (-40 to 85 °C)
- MATERIAL 17-4ph S.S. (Flexure)
- CABLE: 28 AWG, 4 Conductor Braided Shielded PVC Cable with 7 Pin Clik-Mate Molex Connector
- IPC/WHMA-A-620 COMPLIANCE YES (Cable and Connector Assembly)
- IP RATING IP65 (Sensor Side only)
- DIMENSIONS ARE SHOWN AFTER PLATING `5~
- K:\engineering\New ERP Product\Specials\Load\QLA367\Outline\FO1351-A.dwg
- Total bits required for TEDS (range):64 bits
- Measurement Select Case—Physical Measurand 6 Select Case —
- Case 2 %MinElecVal Minimum electrical output CAL 32 Single V/V
- %MaxElecVal Maximum electrical output CAL 32 Single V/V
- — %SensorImped Bridge element impedance ID 18 ConRes (1 to 26.2k, step 0.1) Ω
- Excitation supply — %ExciteAmplNom Excitation level, nominal ID 9 ConRes (0.1 to 51.1, step 0.1) V
- Misc. — %MeasID Measurement location ID USR 11 UNINT —
- Total bits required for TEDS (range):209 to 251 bits
- STRUCTARRAY CalTable Number of data sets CAL 7 Dimension size of 1 to 127 —
- %CalPoint_RangeValue Range Calibration Deviation (% of full span) CAL 21 ConRes (–100 to 100, step 0.0001) %
- Total bits required for TEDS (range):16 to 4715 bits
- — — Temperature Shift Zero CAL 32 Single % of R.O./°F
- — — Temperature Shift Span CAL 32 Single % of Load/°F
- — — Shunted Output CAL 32 Single V/V
- Total bits required for TEDS (range):128 bits
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- 퓨텍 FUTEK QLA368 – 굿맨시스템 Custom Beam w/ Load Button - QSH01726 (가격문의)
- FUTEK 퓨텍 QLA370 – Custom Laod Cell, Through hole - QSH01650 (가격문의)
- 퓨텍 FUTEK QLA371 – 굿맨시스템 Custom Compression Donut Load Cell - QSH00659 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
FUTEK QLA367 TEDS 포함 맞춤형 로드 버튼 로드셀(Custom Load Button Load Cell with TEDS, QSH01632)은 100 lb 용량의 로드 버튼 로드셀로, 특수 풀 서킷 게이지, IEEE1451.4 TEDS, #6-32 하단 탭 홀, 17-4 PH 스테인리스강 소재, 7핀 1.25mm Clik-Mate Molex 커넥터가 달린 28 Awg 4도체 편조 PVC 케이블(13 in)을 갖췄습니다.
QLA367 정보 정리
한눈에 보기
FUTEK QLA367은(는) 로드셀·토크센서 항목으로 분류된 제품입니다. 상품 등록명은 “FUTEK 퓨텍 QLA367 Custom Load Button Load Cell with TEDS”입니다. 상품 원문에는 Measurement Select Case—Physical Measurand 6 Select Case — 내용이 기재되어 있습니다. 등록 카테고리는 로드셀입니다.
핵심 사양 정리
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- RATED OUTPUT 2 mV/V nom.
- CAPACITY 100 lb [0.445kN]
- SAFE OVERLOAD 150% of R.O.
- BRIDGE RESISTANCE 700 Ω nom QSH01632 Custom 215-3059-001 'X' W150
- TEMP. SHIFT SPAN ±0.02% of LOAD/°F (±0.036 of LOAD/°C)
- OPERATING TEMP -40 to 185 °F (-40 to 85 °C)
- MATERIAL 17-4ph S.S. (Flexure)
- CABLE: 28 AWG, 4 Conductor Braided Shielded PVC Cable with 7 Pin Clik-Mate Molex Connector
- Total bits required for TEDS (range):64 bits
- Case 2 %MinElecVal Minimum electrical output CAL 32 Single V/V
추천 사용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- Misc. — %MeasID Measurement location ID USR 11 UNINT —
- 본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다.
주문 전 확인할 것
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — Total bits required for TEDS (range):209 to 251 bits
- 정확도 — — %SensorImped Bridge element impedance ID 18 ConRes (1 to 26.2k, step 0.1) Ω
- 설치·환경 조건 — IPC/WHMA-A-620 COMPLIANCE YES (Cable and Connector Assembly)
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
FAQ
FUTEK QLA367 사양은 어디까지 확인되나요?
원문 기준으로 Excitation supply — %ExciteAmplNom Excitation level, nominal ID 9 ConRes (0.1 to 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
FUTEK QLA367 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
