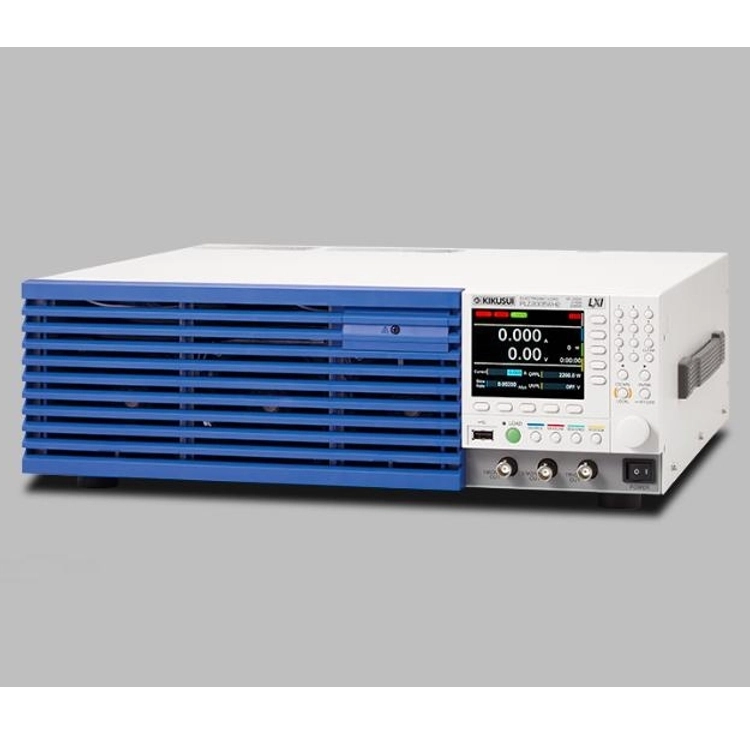

KIKUSUI 기쿠수이 PLZ-5WH2 시리즈 고전압 대용량 직류 전자 부하 장치(CC_CR_CV_CP_ARB)
가격문의(상세정보 참조)
기쿠수이 PLZ-5WH2 시리즈 고전압 대용량 직류 전자 부하 장치(CC_CR_CV_CP_ARB)
KIKUSUI PLZ-5WH2 Series Compact High Voltage DC Electronic Load
- 작동 전압: 10V에서 1000V (최소 1.5V)
- 전력 용량: 1kW/2kW/4kW/12kW/20kW, 5가지 모델
- 병렬 운영 가능, 최대 100 kW/2000 A (최대 5 유닛), 5WH 시리즈와 연결 가능
- LAN (LXI)/USB/RS232C 표준 디지털 인터페이스, *GPIB 옵션
- 동기화 운영
- 순차 기능
- 임의 IV 특성 (ARB 모드)
- 데이터 로깅: 전압/전류/전력 측정 (측정 표시, 프로그램 가능한 내부 메모리)
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
기쿠수이 ・ KIKUSUI
PLZ-5WH2 시리즈
고전압 대용량 직류 전자 부하 장치(CC_CR_CV_CP_ARB)
PLZ-5WH2 Series Compact High Voltage DC Electronic Load
개요
PLZ-5WH2 시리즈는 높은 신뢰성과 안전성을 기본으로 설계된 고전압, 다기능, 대용량 직류 전자 부하입니다. 1kW의 벤치 모델에서 단일 세트로 20kW의 고전압 대용량 모델까지 폭넓게 라인업하여 부하에 맞춰 최적의 용량을 선택할 수 있습니다. 안정적이고 빠른 응답을 가능하게 하는 전류 제어 회로를 장비하여 부하 시뮬레이션을 고속으로 실시할 수 있습니다. 또한, 전류 설정은 고정밀도화를 꾀하여 충분한 설정 분해능을 보유하고 있습니다. 컬러 액정 디스플레이(LCD)를 채택하고 있습니다. 시인성이 높은 표시가 가능합니다. LAN, USB, RS232C의 통신 기능이 표준 장비되어 있으므로 각종 검사 시스템에 탑재하기 쉽습니다.
특징
○ 동작 모드
PLZ-5WH2 시리즈는 다음과 같은 5가지 동작 모드를 갖추고 있습니다. 또한, CV 모드 이외의 동작 모드에서는 전류를 너무 많이 흘려보내서 전압이 UVP 설정값 이하가 되지 않도록 전류를 컨트롤하는 ‘UVPL※’ 또는 로드 OFF하는 ‘UVPT’ 등을 설정할 수도 있습니다.
| 정전류 (CC) 모드 | 전류값을 지정하여 전압이 변화해도 일정한 전류를 흘려보냅니다. |
| 정저항 (CR) 모드 | 컨덕턴스 값을 지정하여 전압에 대해 비례하는 전류를 흘려보냅니다. |
| 정전압 (CV) 모드 | 전압을 지정하여 부하 입력단의 전압이 일정해지도록 전류를 흘려보냅니다. |
| 정전력 (CP) 모드 | 전력값을 지정하고, 소비되는 전력이 일정해지도록 전류를 흘려보냅니다. |
| 임의의 IV 특성 (ARB) 모드 | I-V 특성상의 임의의 전압값과 전류값을 복수 지정하여 임의의 부하 특성을 설정할 수 있습니다. |
※ ‘UVPL’은 PLZ-5W 시리즈에서의 ‘+CV 모드’
○ 넓은 동작 전압 범위 최대 1000V까지 대응
동작 전압 범위는 10V부터 1000V입니다.
전류가 흐르기 시작하는 최소 동작 전압은 약 1.5V입니다.
○ 최고 슬루율 20A/μs
정격 전류까지의 전류 상승 시간은 20A/μs를 실현※ 。
전원 평가에서 중요도가 커지는 고속 과도 응답 시험에 대응
※ PLZ20005WH2인 경우
○ 병렬 운전
최대 5대, 100kW까지 가능
병렬 운전은 병렬 운전 케이블 1개※로 연결 가능!
다른 모델이라도 5대까지 유연하게 ‘대용량’을 실현!
(최대 100kW, 2000A)
※ 연결하는 모델 사이에서 필요합니다. 12kW/20kW 모델에는 표준 제공1kW/2kW/4kW 모델은 옵션입니다.
5WH 시리즈와의 병렬 연결※
5WH 시리즈의 펌웨어를 최신판으로 업데이트한 후, 마스터 ‘5WH’, 슬레이브 ‘5WH2’로 하면 운전이 가능해집니다.
※ 5WH와 5WH2의 병렬 운전은 동일한 전력 모델만 가능합니다.
PLZ20005WH2에 의한 병렬 운전 5대까지의 최대 전류/최대 전력
| 모델명 | 병렬 운전 대수 | 최대 전류 | 최대 전력 |
| PLZ20005WH2 | 2 | 800 A | 40 kW |
| 3 | 1200 A | 60 kW | |
| 4 | 1600 A | 80 kW | |
| 5 | 2000 A | 100 kW |
○ 통신 인터페이스 표준 장착
LAN(LXI)/USB/RS232C 인터페이스 표준 장착※GPIB(옵션)
○ 임의의 IV 특성(ARB) 모드
ARB 모드에서는 IV 특성상의 임의의 점(전압값 대 전류값의 세트) 을 복수 등록하여 임의의 IV 특성을 설정할 수 있습니다. 임의의 점은 3점~100점까지 등록할 수 있고, 점과 점 사이는 직선 보간됩니다. 최소 전압값(0.00V)과 전류값(0.00A), 최대 전압값(1010.00V) 은 고정입니다.
○ 其它功能
- 로드 ON･OFF 동작
- 컷오프 기능
- 응답 속도의 변경
- 소프트 스타트 기능
- 데이터 로깅 기능
- 데이터 누적 기능
- 측정 데이터 저장
- 펄스 기능
- 사인 기능
- 시퀀스 기능
- 알람 기능(보호 기능)
- ABC 사전 설정 메모리
- 설정 메모리
- 외부 컨트롤
- 전압･전류 모니터링
- USB 키보드 대응
- 동기 운전 기능
- 리모트 센싱 기능

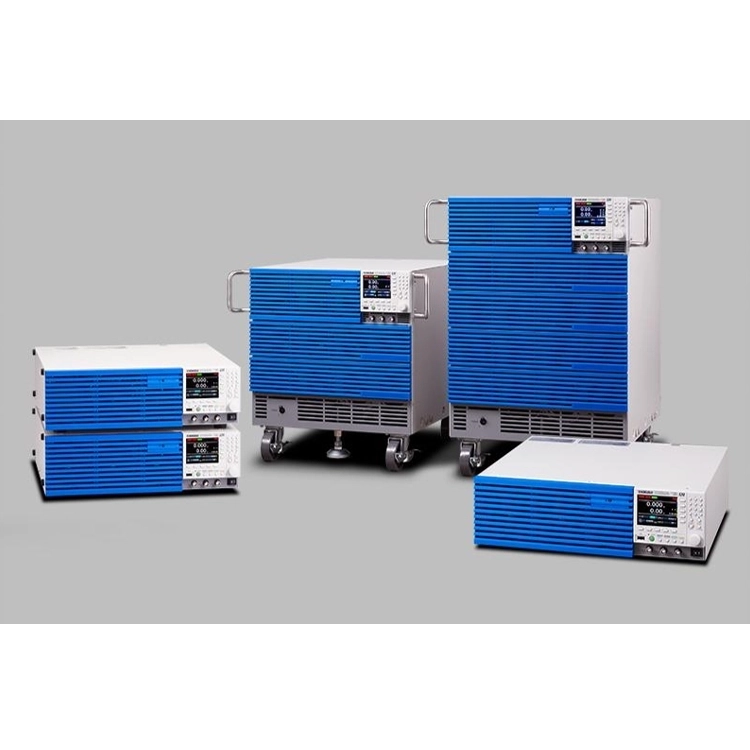

라인 업
| 모델 | 사양 |
| PLZ1005WH2 | 직류 전자 부하 장치. 최대 1kW, 10~1000V, 20A. 정전류 · 정 저항 · 정전압 · 정 전력 모드와 "어떤 IV 특성 (ARB) 모드」를 탑재. 시퀀스 제어 기능에 따라 실 부하 시뮬레이션이 가능하다. 병렬 운전에 따라 용량 확장이 가능하다. LAN / RS232C / USB 인터페이스를 표준 탑재 (GPIB는 옵션) |
| PLZ2005WH2 | 직류 전자 부하 장치. 최대 2kW, 10~1000V, 40A. 정전류 · 정 저항 · 정전압 · 정 전력 모드와 "어떤 IV 특성 (ARB) 모드」를 탑재. 시퀀스 제어 기능에 따라 실 부하 시뮬레이션이 가능하다. 병렬 운전에 따라 용량 확장이 가능하다. LAN / RS232C / USB 인터페이스를 표준 탑재 (GPIB는 옵션) |
| PLZ4005WH2 | 직류 전자 부하 장치. 최대 4kW, 10~1000V, 80A. 정전류 · 정 저항 · 정전압 · 정 전력 모드와 "어떤 IV 특성 (ARB) 모드」를 탑재. 시퀀스 제어 기능에 따라 실 부하 시뮬레이션이 가능하다. 병렬 운전에 따라 용량 확장이 가능하다. LAN / RS232C / USB 인터페이스를 표준 탑재 (GPIB는 옵션) |
| PLZ12005WH2 | 직류 전자 부하 장치. 최대 12kW, 10~1000V, 240A. 정전류 · 정 저항 · 정전압 · 정 전력 모드와 "어떤 IV 특성 (ARB) 모드」를 탑재. 시퀀스 제어 기능에 따라 실 부하 시뮬레이션이 가능하다. 병렬 운전에 따라 용량 확장이 가능하다. LAN / RS232C / USB 인터페이스를 표준 탑재 (GPIB는 옵션) |
| PLZ20005WH2 | 직류 전자 부하 장치. 최대 20kW, 10~1000V, 400A. 정전류 · 정 저항 · 정전압 · 정 전력 모드와 "어떤 IV 특성 (ARB) 모드」를 탑재. 시퀀스 제어 기능에 따라 실 부하 시뮬레이션이 가능하다. 병렬 운전에 따라 용량 확장이 가능하다. LAN / RS232C / USB 인터페이스를 표준 탑재 (GPIB는 옵션) |
옵션 (관련 제품)
PIA5100
GPIB 컨버터
GPIB를 탑재하지 않은 당사제 계측기/전원의 RS232C 또는 USB 인터페이스를 통하여 GPIB 기능을 제공하는 인터페이스 변환기입니다. [DC5V 전원 케이블, 마그넷 시트 부속]
PC01-PLZ-5W
병렬 운전 케이블 (PLZ-5W 용)
병렬 운전 케이블 전자 부하장치 PLZ-5W 시리즈 또는 부스터 (PLZ2405WB) 간의 병렬 접속용 케이블. 케이블 길이: 30cm (※PLZ2405WB의 부속품과 동등합니다.)
PC02-PLZ-5W
병렬 운전 신호 케이블
PLZ-5WH 시리즈를 병렬 운전하는 경우, 접속 대수만큼 필요합니다.
케이블 길이 : 약 1m
※ 부속품입니다. 분실시 등 예비로 준비하고 있습니다.
Wavy for PLZ-5WH2 (SD033-PLZ-5WH2)
시퀀스 작성 소프트웨어
PLZ-5WH2 시리즈용시퀀스 작성 소프트웨어
HV22-2P3M-M12M8 -NEW-
고전압 부하 케이블
길이: 약. 3m, 최대: 2000V/80A, 공칭 단면적: 22m2
KRB3-TOS
브래킷
브래킷(inch 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT , PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB150-TOS
브래킷
브래킷(mm 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT, PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB9
랙 마운트 어댑터
PCR2000LE, PLZ12005WH, PCR12000WE2(R)용 랙 마운트 어댑터(인치 규격용)
KRB400-PCR-LE
랙 마운트 어댑터
PCR2000LE, PLZ12005WH, PCR12000WE2(R)용 랙 마운트 어댑터(밀리 규격용)
KRB13
랙 마운트 어댑터
PLZ20005WH용 랙 마운트 어댑터(인치 규격용)
KRB600
랙 마운트 어댑터
PLZ20005WH용 랙 마운트 어댑터(밀리 규격용)
■ 제품 사양 (Specifications)
KIKUSUI PLZ-5WH2 제품 데이터시트의 핵심 사양입니다.
- ※ Digital2의 Direction이 Input으로 설정되어 있는 경우만 해당
- Load PLZ-5WH2 Load PLZ-5WH2 0
- 6 IN ALARM INPUT 알람 입력
- LV124 규격 L-02 Life test - high-temperature endurance test(내구성-고온)<수명 시험>
- DC INPUT 단자의 대 접지 전압 +단자: ±1000V, -단자 ±900V
- 설정 정확도 ±(0.2% of setting+0.1% of rating)
- 병렬 운전 ±(0.4% of setting 0.2% of rating)
- 설정 정확도 *2 H 범위 ±(0.5% of setting+0.5% of rating*3)
- L 범위 ±(0.5% of setting+0.2% of rating*3)
- H 범위 ±(1.0% of setting+1.0% of rating*3)
- L 범위 ±(1.0% of setting+0.4% of rating*3)
- 설정 정확도*1 ±(0.05% of setting + 0.05% of rating)
- 병렬 운전 ±(0.1% of setting + 0.1% of rating)
- 설정 정확도 ±(0.5% of rating*1+0.02A×Vin*2) ±(0.5% of rating*1+0.04A×Vin*2) ±(0.5% of rating*1+0.08A ×Vin*2)
- 병렬 운전 ±(1% of power rating+0.1% current rating×Vin )
- 설정 정확도 ±(0.5% of rating*1+0.2A×Vin*2) ±(0.5% of rating*1+0.4A×Vin*2)
- 병렬 운전 ±(1% of power rating+0.1% current rating×Vin*2)
- *2 DC INPUT 단자 전압 또는 SENSING 단자 전압
- 정확도 ±(0.05% of reading+0.05% of rating)
- 병렬 운전 ±(0.1% of reading+0.1% of rating)(TYP값)
- 정확도 ±(0.2% of reading+0.1% of rating)
- 병렬 운전 ±(0.4% of reading+0.2% of rating)(TYP값)
- Trigger Source Immediate/BUS/DIGITAL2/MSync/TALink/LoadOff
- 역연결 검출 DC INPUT 단자에 정격 전류의 약 -1%가 흘렀을 때 로드 OFF
- 과전류 검출 또는 전면 DC INPUT 단자에 30A 이상의 전류가 흘렀을 때 로드 OFF
- EXT CONT 커넥터의 ALARM INPUT(6번 단자)에
- 설정 정확도 ±(1% of rating)(CC 모드, TYP값)
- 설정 정확도 ±(1% of rating)(TYP값)
- 정확도 ±(1% of rating)(TYP값)
- 정확도 ±(1% of rating)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- KIKUSUI 기쿠수이 PLZ-5W / 5WZ시리즈 PLZ205W PLZ405W PLZ1205W PLZ2405WB PLZ6005W SR PLZ10005W SR PLZ15005W SR PLZ20005W SR PLZ205WZ 등 가격문의
- KIKUSUI 기쿠수이 PLZ-4W 시리즈 직류전자부하장치 PLZ164W PLZ164WA PLZ334W PLZ664WA PLZ1004W PLZ2004WB 굿맨시스템 (가격문의)
- 기쿠수이 KIKUSUI PLZ-4WH 시리즈 고전압 전자부하장치 PLZ164WH PLZ334WH PLZ1004WH PLZ2004WHB 시리즈별 가격문의
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
PLZ-5WH2 정보 정리
핵심 요약
기타 PLZ-5WH2은(는) 전자부하 항목으로 분류된 제품입니다. 상품 등록명은 “KIKUSUI 기쿠수이 PLZ-5WH2 시리즈 고전압 대용량 직류 전자 부하 장치(CC_CR_CV_CP_ARB)”입니다. 상품 원문에는 전원 평가에서 중요도가 커지는 고속 과도 응답 시험에 대응 내용이 기재되어 있습니다. 등록 카테고리는 전자부하(로드)입니다.
주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- PLZ-5WH2 시리즈
- PLZ-5WH2 Series Compact High Voltage DC Electronic Load
- PLZ-5WH2 시리즈는 다음과 같은 5가지 동작 모드를 갖추고 있습니다. 또한, CV 모드 이외의 동작 모드에서는 전류를 너무 많이 흘려보내서 전압이 UVP 설정값 이하가 되지 않도록 전류를 컨트롤하는 ‘UVPL※’ 또는 로드 OFF하는 ‘UVPT’ 등을 설정할 수도 있습니다.
- ※ ‘UVPL’은 PLZ-5W 시리즈에서의 ‘+CV 모드’
- ○ 넓은 동작 전압 범위 최대 1000V까지 대응
- 동작 전압 범위는 10V부터 1000V입니다.
- 전류가 흐르기 시작하는 최소 동작 전압은 약 1.5V입니다.
- 정격 전류까지의 전류 상승 시간은 20A/μs를 실현※ 。
- ※ PLZ20005WH2인 경우
- 최대 5대, 100kW까지 가능
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- LV124 규격 L-02 Life test - high-temperature endurance test(내구성-고온)
- 본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다.
구매 전 확인사항
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — ARB 모드에서는 IV 특성상의 임의의 점(전압값 대 전류값의 세트) 을 복수 등록하여 임의의 IV 특성을 설정할 수 있습니다. 임의의 점은 3점~100점까지 등록할 수 있고, 점과 점 사이는 직선 보간됩니다. 최소 전압값(0.00V)과 전류값(0.00A), 최대
- 전원 — GPIB를 탑재하지 않은 당사제 계측기/전원의 RS232C 또는 USB 인터페이스를 통하여 GPIB 기능을 제공하는 인터페이스 변환기입니다. [DC5V 전원 케이블, 마그넷 시트 부속]
- 인터페이스 — LAN(LXI)/USB/RS232C 인터페이스 표준 장착※GPIB(옵션)
- 구성품 — 병렬 운전 케이블 (PLZ-5W 용)
- 모델 옵션 — ※ 연결하는 모델 사이에서 필요합니다. 12kW/20kW 모델에는 표준 제공1kW/2kW/4kW 모델은 옵션입니다.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
기타 PLZ-5WH2 사양은 어디까지 확인되나요?
원문 기준으로 (최대 100kW, 2000A) 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
기타 PLZ-5WH2 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
