GW INSTEK 굿윌인스텍 LCR-8200A 시리즈 벤치탑 LCR 미터
가격문의(상세정보 참조)

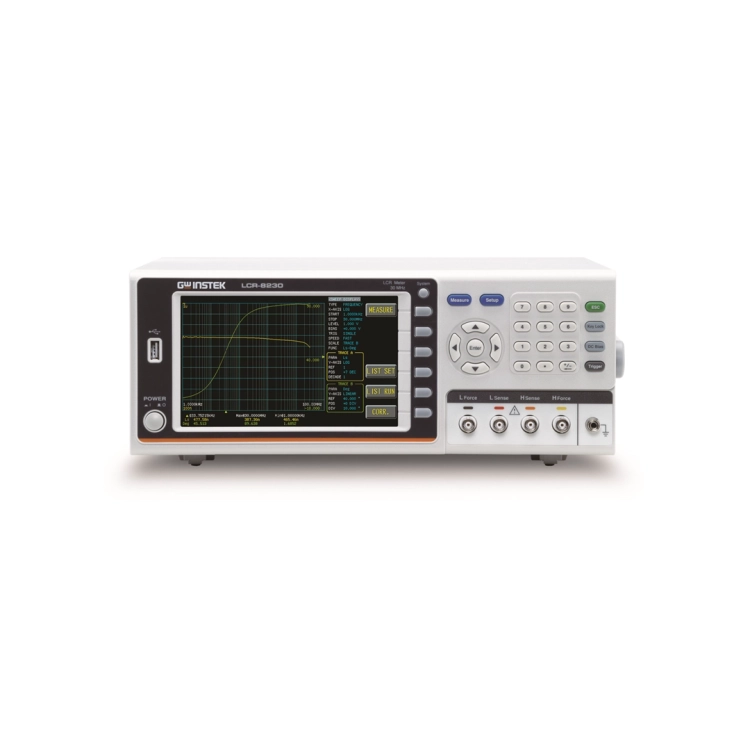

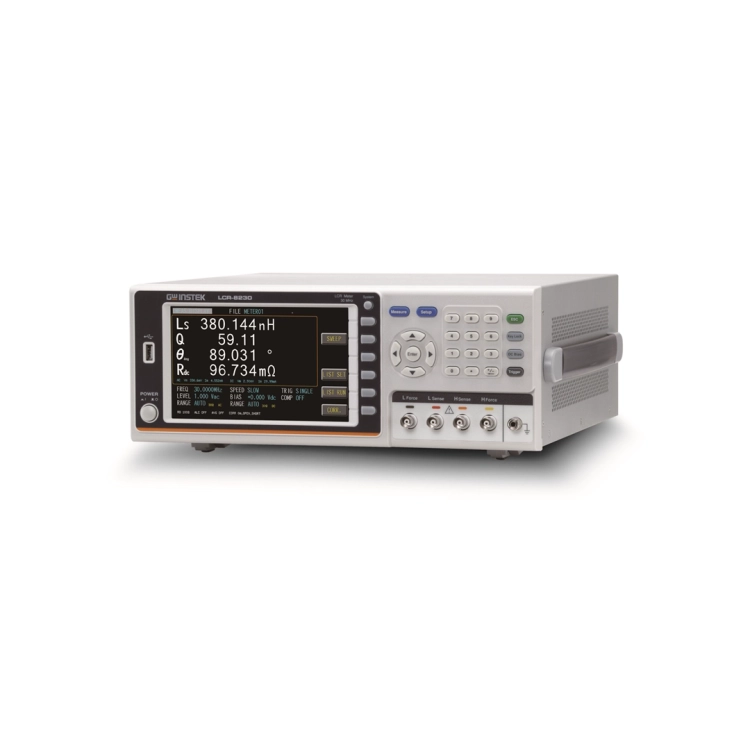

GW INSTEK LCR-8200A 시리즈 벤치탑 LCR 미터
GW INSTEK LCR-8200A Series High Frequency LCR Meter
- 측정 주파수 대역 LCR-8200A : 10Hz~5MHz/10MHz/20MHz/30MHz/50MHz
- 기본 정확도 : 0.08%
- 인터페이스 : RS-232C/USB/LAN/GPIB/Handler
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
굿윌인스텍 ・ GW INSTEK
LCR-8200A 시리즈
벤치탑 LCR 미터
LCR-8200A Series High Frequency LCR Meter
• LCR-8200 Series
LCR-8201 ・ LCR-8205 ・ LCR-8210 ・ LCR-8220 ・ LCR-8230
특징
- 넓은 테스트 주파수: DC, 10Hz ~ 30MHz/20MHz/10MHz/5MHz/1MHz
- 7인치 LCD 컬러 디스플레이
- 0.08% 기본 정확도
- 17개의 선택 가능한 측정 매개변수에서 4개의 측정 결과를 동시에 자유롭게 표시
- 15단계 목록 측정
- 두 개의 곡선 스윕 모드
- 내부 DC 바이어스 전압 ±12V
- USB 저장 장치 사용 가능
- ALC 기능 사용 가능
- 표준 인터페이스: RS-232C, USB 호스트/장치, LAN, GPIB 및 핸들러
- 범용 전원 입력
Features
- Wide Test Frequency: DC, 10Hz ~ 30MHz/20MHz/10MHz/5MHz/1MHz
- 7″ LCD color Display
- 0.08% Basic Accuracy
- Displaying Four Measurement results simultaneously from 17 selectable measurement parameters freely
- 15 steps List Measurement
- Two Curves Sweep Mode
- Internal DC Bias Voltage ±12V
- USB Storage available
- ALC function available
- Standard Interfaces : RS-232C, USB host/device, LAN, GPIB and Handler
- Universal power input
설명
GW Instek은 5가지 모델이 있으며 최대 테스트 주파수가 최대 30MHz인 새로운 시리즈의 고주파 LCR 미터 ~ LCR-8200을 출시합니다. 전체 시리즈는 7인치 컬러 디스플레이를 채택하고 높은 측정 정확도(0.08%)가 특징입니다. 측정 결과는 선택한 측정 모드에 따라 수치 또는 그래픽으로 표시될 수 있으므로 사용자는 DUT의 특성을 최적으로 해석할 수 있습니다. 동시에 USB 장치 / RS-232C / 핸들러 및 GPIB와 같은 표준 인터페이스의 전체 범위를 통해 사용자는 추가 하드웨어 투자 비용에 대한 걱정 없이 가장 친숙한 인터페이스로 장비를 제어할 수 있습니다. 또한 이 시리즈는 그래픽 모드에서 작동할 때 USB 저장 기능도 제공합니다. 측정된 특성 곡선과 DUT 값은 후속 분석을 위해 저장됩니다.
Description
GW Instek launches a new series of high-frequency LCR meter ~ LCR-8200, which has five models and the maximum test frequency is up to 30MHz. The entire series adopts 7-inch color display and features a high measurement accuracy (0.08%). The measurement results can be presented numerically or graphically according to the selected measurement mode, allowing users to optimally interpret the characteristics of the DUT. At the same time, a full range of standard interfaces such as USB device / RS-232C / Handler and GPIB allow users to control the instrument by the most familiar interface without worrying about additional hardware investment costs. Furthermore, the series also provides USB storage function when operating in the graphics mode. The measured characteristic curves and values of the DUT are saved for subsequent analysis. The wide variety of features of the LCR-8200 can help users easily respond to the test requirements of passive components in R&D, engineering, and production.
■ 관련 상품
- 굿윌인스텍 GW INSTEK LCR-8200 벤치탑LCR미터시리즈 LCR-8201/LCR-8205/LCR-8210/LCR-8220/LCR-8230 (시리즈별가격문의)
- GW INSTEK 굿윌인스텍 LCR-8201 벤치탑 LCR 미터 시리즈 – 굿맨시스템 (가격문의)
- 굿윌인스텍 GW INSTEK LCR-8205 벤치탑 LCR 미터 시리즈 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
LCR-8200A 정보 정리
핵심 요약
GW INSTEK LCR-8200A은(는) LCR·임피던스 분석기 항목으로 분류된 제품입니다. 상품 등록명은 “GW INSTEK 굿윌 인스텍 LCR-8200A 시리즈 벤치탑 LCR 미터”입니다. 상품 원문에는 17개의 선택 가능한 측정 매개변수에서 4개의 측정 결과를 동시에 자유롭게 표시 내용이 기재되어 있습니다. 등록 카테고리는 LCR미터입니다.
모델별 확인된 차이
같은 시리즈 내에서 원문으로 확인되는 구분 항목입니다.
- LCR-8200A 시리즈
- LCR-8200A Series High Frequency LCR Meter
주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 넓은 테스트 주파수: DC, 10Hz ~ 30MHz/20MHz/10MHz/5MHz/1MHz
- 0.08% 기본 정확도
- 내부 DC 바이어스 전압 ±12V
- Wide Test Frequency: DC, 10Hz ~ 30MHz/20MHz/10MHz/5MHz/1MHz
- 0.08% Basic Accuracy
- Internal DC Bias Voltage ±12V
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- USB 저장 장치 사용 가능
- Displaying Four Measurement results simultaneously from 17 selectable measurement parameters freely
- 15 steps List Measurement
선택 시 확인 항목
주문 전에 아래 항목을 확인해 주세요.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
FAQ
GW INSTEK LCR-8200A 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
GW INSTEK LCR-8200A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
■ 제품 사양 (Specifications)
GW INSTEK LCR-8200A 제품 데이터시트의 핵심 사양입니다.
- Wide Test Frequency 10Hz ~ 30MHz/20MHz/10MHz/5MHz/1MHz
- 7”LCD color Display
- 0.08% Basic Accuracy
- 17 Selectable Measurement Parameters Freely
- 15 Steps List Measurement
- Internal DC Bias Voltage ±12V
- Standard Interfaces : RS-232C, USB Host/Device, LAN,
- AC Voltage 10mV ~ 2Vrms (FREQ.≦1MHz), 10mV ~ 1Vrms (FREQ. > 1MHz or FREQ.≦1MHz and RO=25Ω)
- ACCurrent 100μA ~ 20mArms (RO=100Ω), 400μA ~ 40mArms (RO=25Ω)
- DCR Voltage 1Vdc (40mA max.)
- 7" LCD color display (800 x 480)
- USB/GPIB/LAN/RS-232/Handler/USB Host/TRIGGER Input
- LCR-8230DC, 10Hz~30MHz High Frequency LCR Meter LCR-05ATest Fixture for Axial & Radial Lead Components LCR-15A Test Fixture for SMD/Chip
- LCR-8220DC, 10Hz~20MHz High Frequency LCR Meter LCR-06BTest Lead with Kelvin clip(4 wire type) GTL-234 RS-232C cable
- LCR-8210DC, 10Hz~10MHz High Frequency LCR Meter LCR-07 Test Lead with Alligator clip(2 wire type) GTL-248 GPIB Cable
- LCR-8205DC, 10Hz~5MHz High Frequency LCR Meter LCR-08 Test Fixture(Tweezers)for SMD/Chip Components GTL-246 USB Cable
- LCR-8201DC, 10Hz~1MHz High Frequency LCR Meter LCR-10ATest Fixture for Bottom Electrode Components(up to 30MHz) LCR-DB1External DC Bias VoltageBox
- User Manual (CD) x 1, AC Power Cord x 1, Test Fixture LCR-06B x 1, FREEDOWNLOAD
- Safety Sheet x 1 PC Software LCRMeter
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
