키사이트 ・ KEYSIGHT
U2300A 시리즈
USB 모듈러 다기능 데이터 수집
U2300A Series USB Modular Multifunction Data Acquisition
HIGHLIGHTS
- 고속 USB 2.0, USBTMC-USB488 표준(Microsoft® Windows® 운영 체제와 호환)
- 독립형 및 모듈러 기능
- 16비트 분해능, 64개의 SE/32 DI 멀티플렉스 아날로그 입력 채널, 최대 250kSa/s 샘플링 속도
- 2개의 12비트 아날로그 출력 채널, 1MSa/s 아날로그 출력 업데이트 속도
- 24비트 프로그래밍 가능한 TTL 입력/출력 채널
- 범용 디지털 카운터 채널 2개
- 이제 BenchVue 소프트웨어 라이선스(BV0025B)가 계측기에 포함됩니다. BenchVue는 계측기 연결과 제어가 간단하고, 테스트 순서를 자동화합니다.

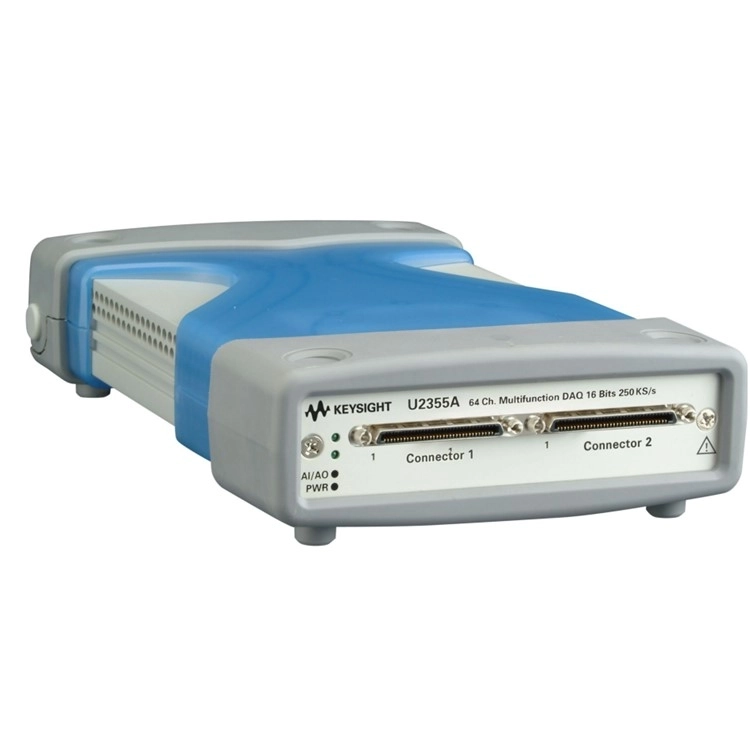

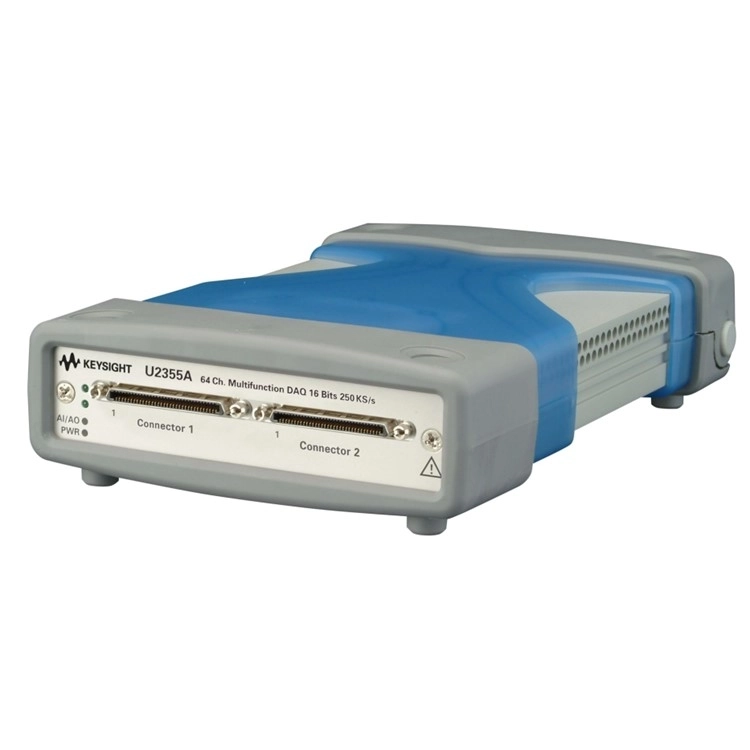

U2355A는 하나의 모듈로 다기능 능력을 제공합니다. 폴링 모드에서 디지털 멀티미터처럼 사용할 수 있습니다. 단순한 트리거닝 기능의 연속 모드를 사용해서 간단한 스코프로 변환할 수 있습니다. 독립형 모듈로 사용되는 경우든 U2781A USB 모듈러 계측기 섀시에 연결되는 경우든, 동기화와 트리거링 기능이 원하는 측정을 수행하는 데 탁월한 유연성을 제공합니다. 사전 정의된 파형이나 임의 파형을 발송할 수 있는 아날로그 출력이 있기 때문에 폐루프 피드백이나 자극이 필요할 때 적합한 툴입니다. 디지털 IO 채널은 스위치, 릴레이 및 솔레노이드에 대한 연결을 통해 폐루프를 제어할 수 있습니다. U2351A는 버스트 모드를 통해 동시 아날로그 입력 수집을 시뮬레이션할 수 있습니다.
U2355A는 간편한 연결을 위해 옵션 U2901A 또는 U2902A 단자 블록과 연동됩니다.
키사이트 VEE, MATLAB® R2007a, NI LabVIEW 및 Microsoft® Visual Studio® 같은 광범위한 어플리케이션 개발 환경과 호환되는 U2355A는 사용자를 위해 유연성을 강화합니다.
U2355A는 광범위한 산업 분야에서 데이터 로깅, 측정 또는 모니터링을 수행하는 설계 검증 및 제조 엔지니어에게 아주 적합합니다. 이 모듈은 물리적 측정을 수행하려는 고객에게 특히 유용합니다.
Visual Studio, Microsoft, Windows는 미국 및/또는 기타 국가에서 Microsoft Corporation의 등록 상표입니다.
MATLAB은 The Math Works, Inc.의 미국 등록 상표입니다.
U2355A U2355A KEYSIGHT KEYSIGHT U2355A U2355A 키사이트 키사이트 U2355A
■ 제품 사양 (Specifications)
KEYSIGHT U2300A 제품 데이터시트의 핵심 사양입니다.
- 2 A (MAX) input rated current
- Operating temperature from 0 °C to +55 °C
- Resolution 16 bits, no missing codes
- Programmable bipolar input range ± 10 V, ± 5 V, ± 2.5 V, ± 1.25 V
- Input impedance 1 GΩ / 100 pF
- Overvoltage protection Power-on: Continuous ± 30 V, Power-off: Continuous ± 15 V
- Resolution 16 bits - 16 bits -
- Output impedance 0.1 Ω typical - 0.1 Ω typical -
- Number of channels 24-bit programmable input/output
- Input voltage VIL = 0.7 V max, IIL = 10 μA max
- Input voltage range –0.5 V to +5.5 V
- Output voltage VOL = 0.45 V max, IOL = 8 mA max
- Maximum clock source frequency 12 MHz
- Input frequency range 1 0.1 Hz to 6 MHz at 50% duty cycle
- Pulse width measurement range 0.167 μs to 178.956 s
- Trigger level resolution 8 bits
- Bandwidth 400 kHz
- Input impedance for EXTA_TRIG 20 kΩ
- Output impedance 0.1 Ω Typical
- FIFO buffer size One channel: Maximum 8 MSa
- –3 dB Small signal bandwidth 2 760 kHz 1.5 MHz
- 1% THD Large signal bandwidth 2 300 kHz 300 kHz
- Signal-to-Noise Ratio (SNR) 3 80 dB 78 dB
- –3 dB Small signal bandwidth U2351A Sampling rate: 250 kSa/s
- 1% THD large signal bandwidth U2352A Input voltage:
- U2353A Sampling rate: 500 kSa/s
- U2354A Input voltage:
- ENOB U2352A • Fundamental frequency: 2.4109 kHz
- • Fundamental input voltage: FSR –1 dB FS
- U2354A • Fundamental frequency: 4.974 kHz
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- KEYSIGHT 키사이트 DAQ973A 데이터 수집시스템 (가격문의)
- 키사이트 KEYSIGHT DAQ970A 데이터수집시스템 – 굿맨시스템 (가격문의)
- 키사이트 U2351A USB 모듈러 데이터 수집, 16-CH, 아날로그 출력, 250KS/s (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
U2300A 정보 정리
핵심 요약
KEYSIGHT U2300A은(는) 데이터로거 항목으로 분류된 제품입니다. 상품 등록명은 “KEYSIGHT 키사이트 U2300A 시리즈 USB 모듈러 다기능 데이터 수집”입니다. 등록 카테고리는 DAQ 시스템입니다.
주요 특징
상품 원문에 기재된 특징입니다.
- USB 모듈러 다기능 데이터 수집
- 24비트 프로그래밍 가능한 TTL 입력/출력 채널
주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- U2300A 시리즈
- U2300A Series USB Modular Multifunction Data Acquisition
- U2355A는 간편한 연결을 위해 옵션 U2901A 또는 U2902A 단자 블록과 연동됩니다.
- 키사이트 VEE, MATLAB® R2007a, NI LabVIEW 및 Microsoft® Visual Studio® 같은 광범위한 어플리케이션 개발 환경과 호환되는 U2355A는 사용자를 위해 유연성을 강화합니다.
- U2355A는 광범위한 산업 분야에서 데이터 로깅, 측정 또는 모니터링을 수행하는 설계 검증 및 제조 엔지니어에게 아주 적합합니다. 이 모듈은 물리적 측정을 수행하려는 고객에게 특히 유용합니다.
- U2355A U2355A KEYSIGHT KEYSIGHT U2355A U2355A 키사이트 키사이트 U2355A
- 키사이트 U2300A 매뉴얼 다운로드 →
- 키사이트 U2300A 데이터시트 다운로드 →
- KEYSIGHT U2300A 제품 데이터시트의 핵심 사양입니다.
- 2 A (MAX) input rated current
적용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다.
주문 전 확인할 것
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — Programmable bipolar input range ± 10 V, ± 5 V, ± 2.5 V, ± 1.25 V
- 정확도 — Input frequency range 1 0.1 Hz to 6 MHz at 50% duty cycle
- 전원 — Overvoltage protection Power-on: Continuous ± 30 V, Power-off: Continuous ± 15 V
- 인터페이스 — 키사이트 U2351A USB 모듈러 데이터 수집, 16-CH, 아날로그 출력, 250KS/s ()
- 구성품 — 이제 BenchVue 소프트웨어 라이선스(BV0025B)가 계측기에 포함됩니다. BenchVue는 계측기 연결과 제어가 간단하고, 테스트 순서를 자동화합니다.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
KEYSIGHT U2300A 사양은 어디까지 확인되나요?
원문 기준으로 Operating temperature from 0 °C to +55 °C 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
KEYSIGHT U2300A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
