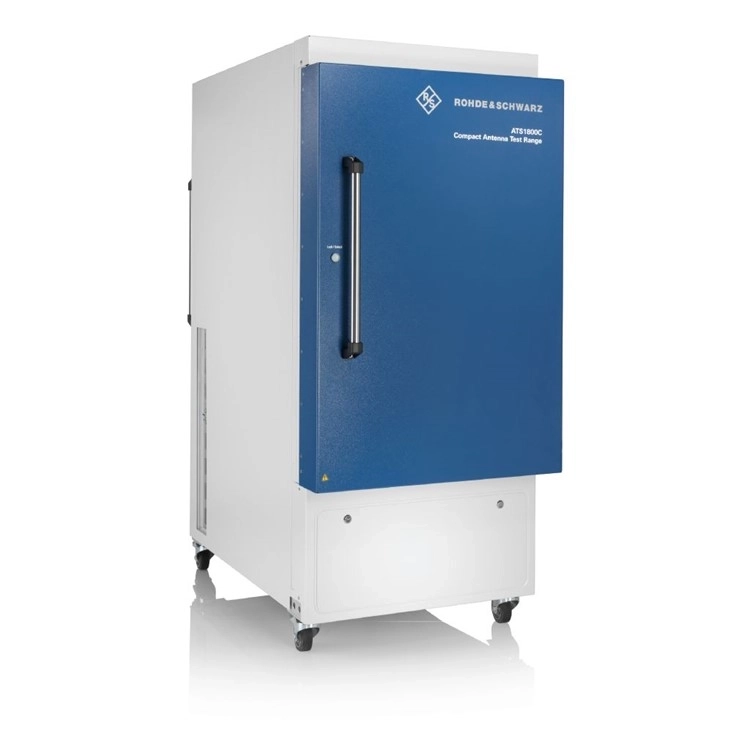

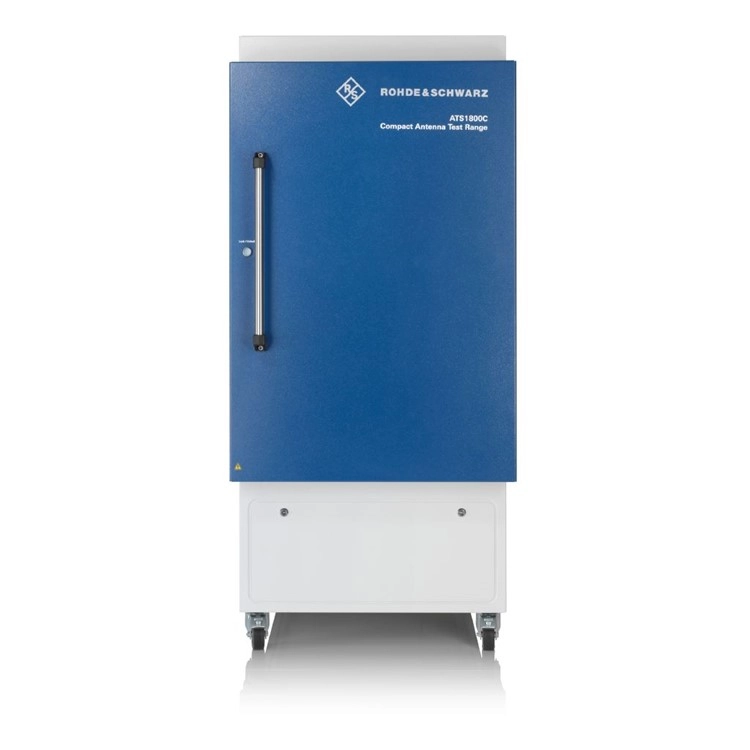

ROHDE & SCHWARZ 로데슈바르츠 ATS1800C OTA챔버
가격문의(상세정보 참조)
ROHDE & SCHWARZ ATS1800C 5G NR mmWave 신호를 위한 초소형 3GPP 호환 OTA 챔버
ROHDE & SCHWARZ ATS1800C COMPACT 3GPP COMPLIANT OTA CHAMBER FOR 5G NR mmWAVE SIGNALS
- 3GPP 호환 및 이동식 CATR 테스트 챔버
- 가장자리가 곡면 처리된 고정밀 첨단 반사기
- 최대 40 cm 저소음 구역(Quite Zone) 및 설치 면적 1.3 m2
- 6 GHZ ~ 90 GHz OOB 테스트를 위한 자동 피드 스위처
- -40°C ~ +85°C의 극한 온도 테스트
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
ATS1800C
5G NR mmWave 신호를 위한 초소형 3GPP 호환 OTA 챔버
ATS1800C COMPACT 3GPP COMPLIANT OTA CHAMBER FOR 5G NR mmWAVE SIGNALS
기능 또는 품질 저하 없이 편의성 유지
mmWave 5G OTA 테스트를 위한 CATR 기반 초소형 이동식 무반향실
R&S®ATS1800C CATR 기반 5G NR mmWave 테스트 챔버는 R&D부터 적합성 부문에서 5G FR2 안테나, 모듈, 기기를 OTA(Over-the-Air) 방식으로 테스트하기 위한 최적의 환경을 제공합니다. R&S®ATS1800C는 작은 설치면적과 넓은 주파수 대역으로 매우 작은 공간에서 뛰어난 기능을 제공하며 광범위한 테스트를 지원합니다. 다양한 확장 옵션을 지원하는 R&S®ATS1800C는 유연한 성능으로 FR2 테스트 요구사항을 위한 견고한 미래 대응 환경을 제공합니다.
초소형, 이동식, 완전 차폐형
완전 차폐형 R&S®ATS1800C은 설치 면적이 1.3 m2로 매우 작고, 선택한 반사기 사이즈에 따라 30 cm 또는 40 cm에 이르는 대형 저소음 구역(Quite Zone)을 제공합니다. R&S®ATS1800C는 휠을 이용해 쉽게 운반할 수 있으며, 크기가 작아 R&D 연구소와 테스트 하우스의 대부분의 도어를 통과할 수 있습니다. 모듈, 스마트폰과 같은 5G DUT뿐만 아니라 랩톱, 소형셀까지 빠르고 정확하게 테스트할 수 있습니다. |
|
R&S®ATS1800C첨단 CATR 반사기
R&S®ATS1800C에는 피드 안테나 또는 DUT의 빔을 평행하게 정렬하는 양방향 파라볼릭 반사기가 있습니다. 이 반사기는 독일 로데슈바르즈가 소형 테스트 챔버로 최고의 성능을 구현하기 위해 특수 설계 및 제작한 것입니다. 반사기의 곡면 처리된 가장자리는 산란을 최소화하며 정밀 연마된 표면은 고주파에서 작동 시 특히 중요한 기능을 합니다. 반사기는 서로 다른 두 가지 저소음 구역(Quiet Zone) 크기(30 cm 또는 40 cm)에 사용할 수 있도록 두 가지 사이즈로 제공됩니다. |
|
첨단 CATR 반사기하드웨어 트리거링을 이용한 3D 포지셔너
이 포지셔너는 동급 최고의 각도 분해능과 정확도로 무거운 DUT를 지지해주어 팬텀 헤드와 핸드를 통해 CTIA FR2 안테나 성능 테스트를 수행할 수 있습니다. 내장된 하드웨어 트리거 기능은 빠른 측정을 지원하여 테스트 시간을 단축해줍니다. 기존 측정 방식에 비해 전체 TRP 측정의 테스트 시간을 5 ~ 10배(주파수 및 각도 스텝 크기에 따라 다름) 줄일 수 있습니다. |
|
고도 대비 방위각 3D 포지셔너 편리하고 빠른 OOB(Out-of-Band) 테스트
대역 외 방출은 저주파 및 고주파 대역에서 일반적인 대역 한도 밖 측정이 필요합니다. R&S®ATS1800C에 자동 피드 스위처를 장착하면 구동식 무버의 최대 4가지 피드 안테나를 선택할 수 있어 원활한 측정이 가능합니다. 싱글 고정 피드를 사용하여 주요 5G FR2 주파수 대역 이외의 주파수 대역에서 측정할 수도 있습니다. |
|
R&S®ATS1800C의 자동 피드 스위처 극한 온도 테스트용 인클로저 업그레이드가 가능한 온도 테스트 기능 RF는 투과하고 열은 차단하는 인클로저는 -40°C ~ +85°C 범위에서 DUT를 가열 또는 냉각하면서 정밀 RF 방사 측정을 수행할 수 있습니다. 인클로저는 3D 포지셔너에 배치한 상태에서 계속 움직일 수 있습니다. 인클로저를 장착한 R&S®ATS1800C는 극한의 온도 조건에서 3D 방사 측정을 완벽히 지원합니다. |
복수 AoA를 이용한 IFF 테스트
RRM(Radio Resource Management) 테스트를 수행하려면 DUT가 다른 각도에서 5G NR 신호를 수신해야 합니다. 신호 간 지정된 5가지 상대 각도에 대해 다른 조합으로 4가지 이상의 신호 방향이 필요합니다. R&S®ATS1800C에 고유한 사이드 챔버 익스텐션을 부착하면 추가적으로 각 방향에서 수신되는 신호에 대해 30 cm의 저소음 구역(Quiet Zone)을 생성하여 이와 같이 복잡한 테스트 시나리오에서도 가장 낮은 측정 불확도를 보장합니다. |  R&S®ATS1800C용 R&S®ATS1800M 사이드 챔버 익스텐션 |
