YOKOGAWA DP120S
YOKOGAWA 요꼬가와 DP120S AC/DC 파워 서플라이

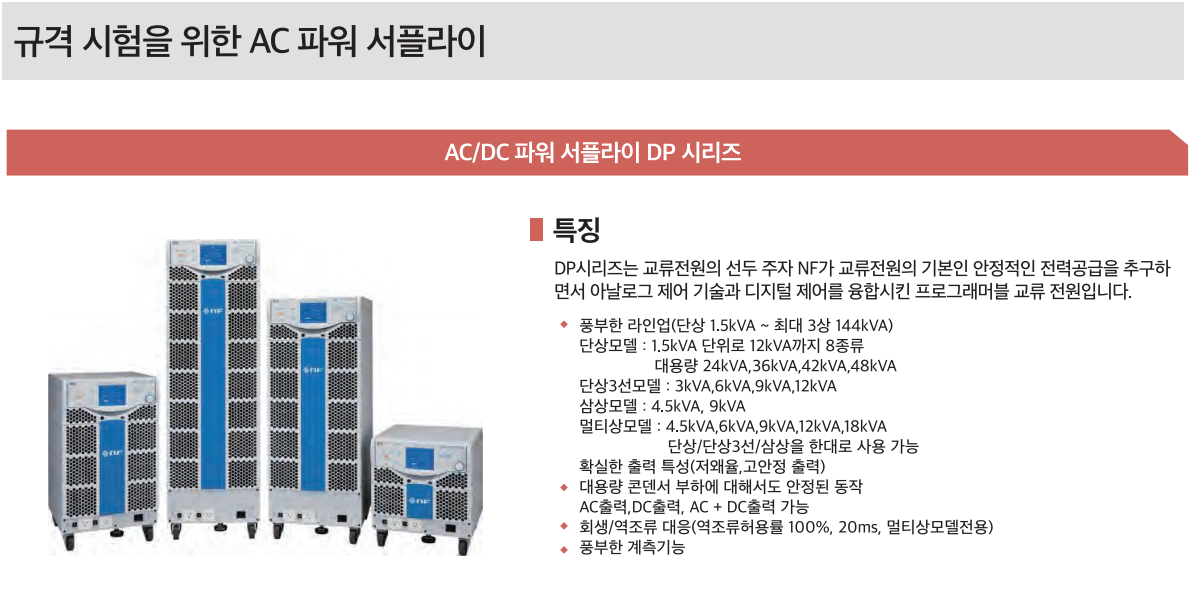

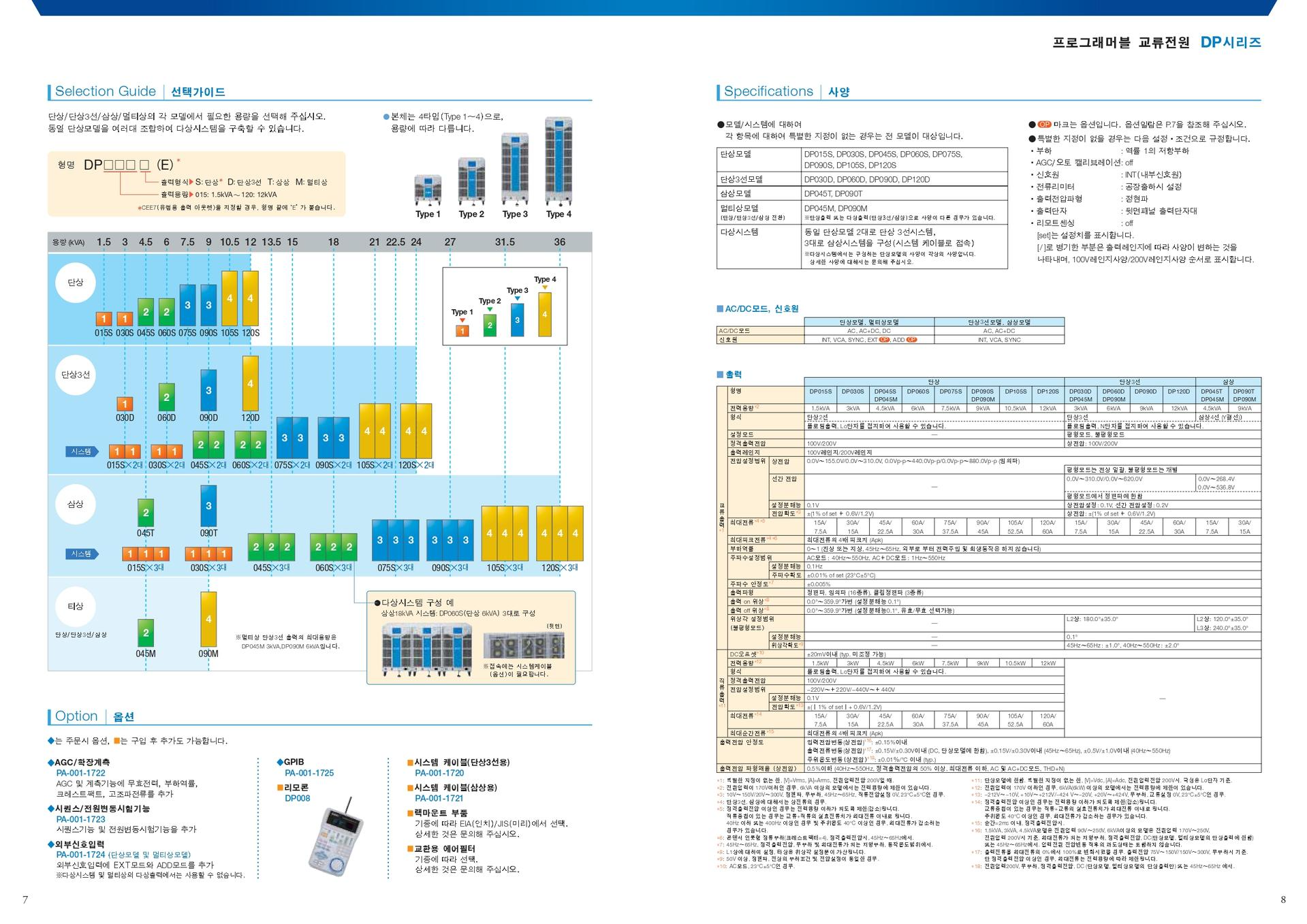

풍부한 라인업
단상 1.5kVA에서 최대 삼상 36kVA까지 폭넓게 선택할 수 있습니다
| 출력용량 | 1.5kVA | 3kVA | 4.5kVA | 6kVA | 7.5kVA | 9kVA | 10.5kVA | 12kVA | 다상시스템 |
| 단상 | O | O | O | O | O | O | O | O | - |
| 단상3선 | - | O | - | O | - | O | - | O | 단상모델×2대 |
| 최대 24kVA | |||||||||
| 삼상 | - | - | O | - | - | O | - | - | 단상모델×3대 |
| 최대 36kVAM | |||||||||
| 멀티상 | - | - | O | - | - | O | - | - | - |
AC Power Source Single-phase
- DP015S
- DP030S
- DP045S
- DP045M
- DP060S
- DP075S
- DP090S
- DP090M
- DP105S
- DP120S
AC Power Source SIngle-phase 3-wire
- DP030D
- DP045M
- DP060D
- DP090M
- DP090D
- DP120D
AC Power Source Three-phase
- DP045T
- DP045M
- DP090T
- DP090M
출력전압‧주파수
최대 출력전압은 단상 310V, 삼상 480V의 110% 까지 시험 가능합니다.
| 출력전압•주파수 | 100V 레인지 | 200V 레인지 | 분해능 | |
| AC | 출력전압 | 0V～155V | 0V～310V | 0.1V |
| 주파수 | AC: 40Hz～550Hz AC+DC: 1Hz～550Hz | 0.1Hz | ||
| DC | 출력전압 | －220V～＋220V | －440V～＋440V | 0.1V |
직류출력
직류출력 용량은 일반적인 AC/DC 파워서플라이의 경우 50~70% 정도이지만 DP시리즈는 AC/DC 동일합니다.
440V까지 시퀀스기능도 실행할 수 있습니다.
또한 R타입은 바이폴라 전원으로서도 사용할 수 있습니다.
계측기능
전압•전류•전력 뿐만 아니라 옵션으로 부하역률•크레스트팩터, 40차까지의 고조파전류측정*에도 대응가능합니다. 또한 운전시의 CO2 배출량을 표시해서 CO2억제 대책을 지원합니다
*IEC규격에는 적합하지 않습니다.

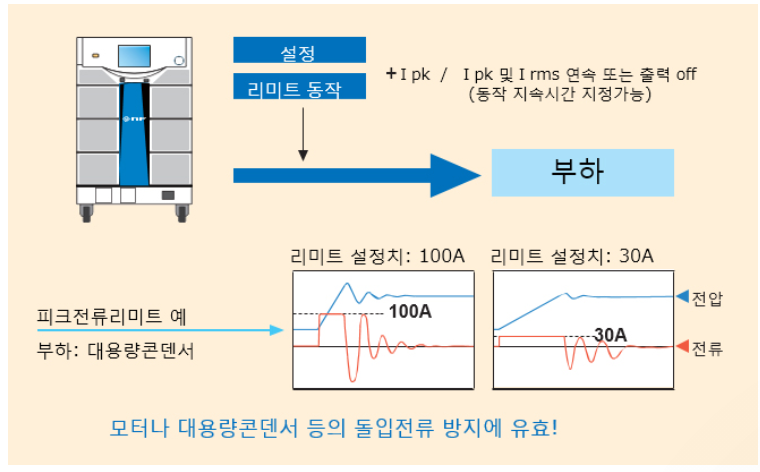

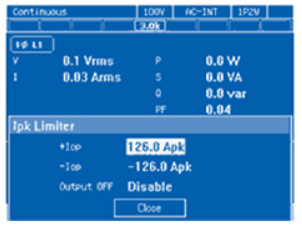

전류 Limit 기능
출력전류를 피크치와 실효치 설정으로 제한할 수 있습니다.
플러스‧마이너스의 전류값도 설정 가능합니다.
Limit설정 후 계속해서 전류값을 제한할 수 있고 일정시간이 지난 후에 출력을 OFF할 수도 있습니다.

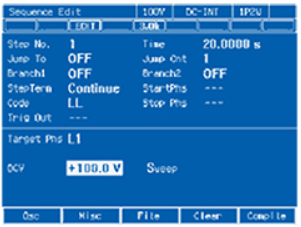

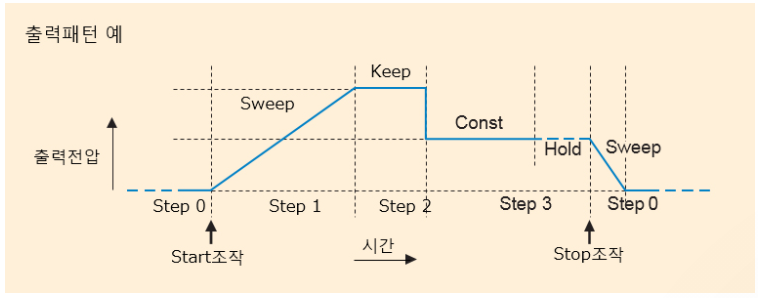

시퀀스
주파수, 전압, 시간등의 파라메터를 프로그램화해서 순차적으로 출력할 수 있습니다.
반복 및 점프도 가능합니다.
설정은 전면패널이나 리모트컨트롤러, 소프트 웨어에서 가능합니다.
- 스텝수 : 최대 255(1 시퀀스 내)
- 설정항목 : 스텝시간, 출력레인지, AC/DC모드,직류전압, 교류전압, 주파수, 파형, 스텝시작위상, 스텝종료위상, 위상각 등
- 시퀀스 제어 : 시작, 정지, 홀드, 레쥼,브런치1, 브런치2
- 스텝 동작 : 일정, 유지, 리니어 스윕
- 메모리 수 : 5개

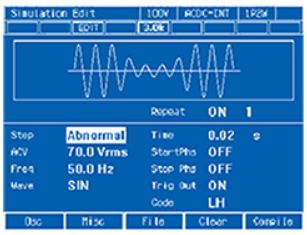

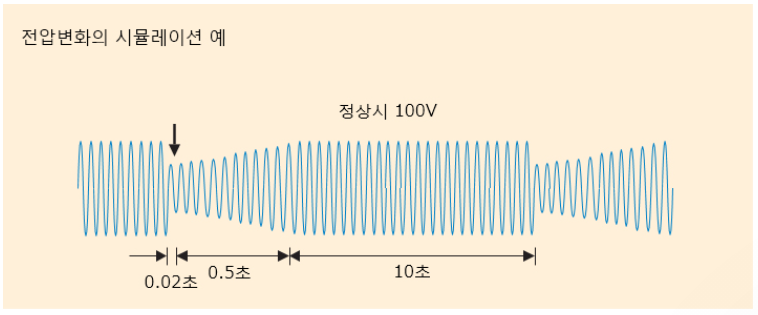

전압변동시험
정전, 전압상승, 전압강하, 위상급변, 주파수급변과 같은 전원라인의 이상을 시뮬레이션하거나 시험제품의 평가나 제품검사 할 때 각종 전원변동시험을 할 수 있습니다.설정은 전면 패널이나 리모트컨틀롤러 혹은 소프트웨어에서 할 수 있습니다.
- 스텝수 : 6(초기,정상1,변화1,이상,변화2,정상2)
- 설정항목 : 스텝시간, 교류전압, 주파수, 스텝시작위상, 스텝종료위상, 트리거 출력 등
- 파형 : 정현파
- 스텝 동작 : 일정, 유지, 리니어 스윕
- 메모리 수 : 5개

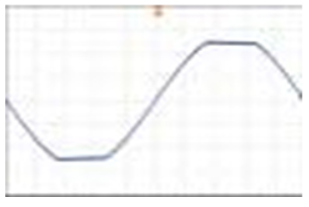

클립정현파
정현파의 피크를 클립한 전압파형을 출력할 수 있습니다.
설정은 크래스트 팩트(CF)또는 클립율(피크치에 대한 퍼센트)로 합니다.
- CF설정범위 : 1.10 ~ 1.41
- 클립율 설정범위 : 40.0% ~ 100.0%
- 메모리 수 : 3개

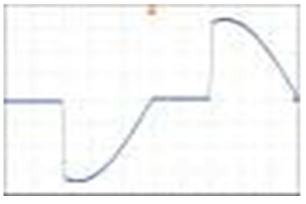

임의파
정현파 외에 임의파형도 출력가능합니다.
임의 파형은 소프트웨어(표준)를 사용하여 간단하게 만들 수 있습니다.
- 진폭분해능 : 16bit
- 메모리길이 : 4096워드
- 메모리 수 : 16개

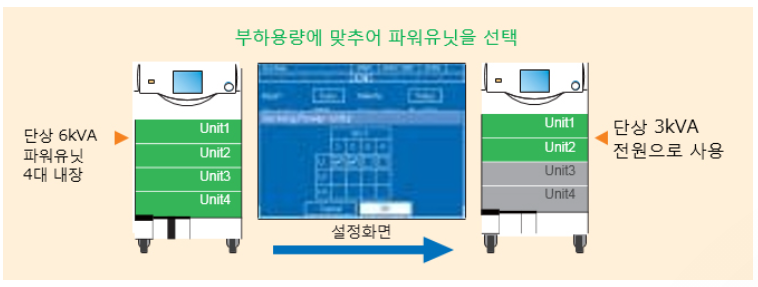

파워부 유닛 ON/OFF
DP시리즈의 본체는 파워부를 1.5kVA 단위로 구성되어 있습니다. 부하 용량에 맞추어 파워부를 ON/OFF할 수 있어 소비전력을 낮춘 효률적인 작동을 할 수 있습니다.
만약 파워부 유닛 하나가 고장났을 경우 ON/OFF 설정을 통해 고장난 유닛만 OFF하고 다른 파워부는 사용할 수 있습니다.
조작부
풍부한 기능을 가지고 있으면서도 복잡하지 않은 유저 인터페이스 설계로 조작이 간단합니다.

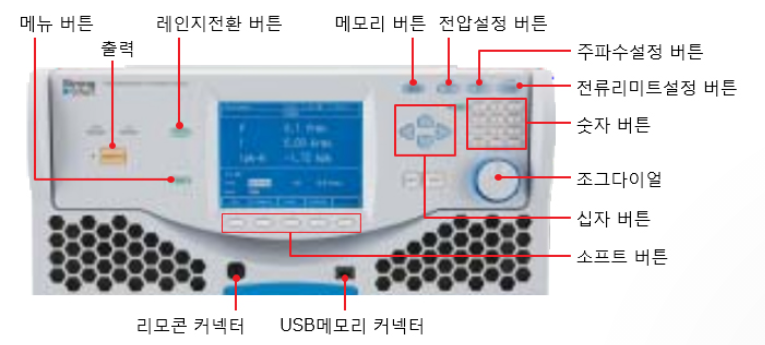

조작패널
- 기본설정에서 시퀀스설정까지 모든 설정이 가능
- 5.7인치 액정디스플레이
- 전압, 주파수 등은 버튼 하나로 화면 표시
- 숫자버튼, 십자버튼, 조그다이얼로 수치를 확실하고 빠르게 설정
- 각도를 2단계로 설정가능
리모콘 DP008 옵션
- 본체 조작패널과 동등한 조작이 가능
- 케이블 길이: 약 3.5m
USB메모리
PC를 접속하지 않아도 데이터 쓰기/읽어오기가 가능. 기본 파라미터 설정을 여러 대에서 공유하는 경우나 컨트롤소프트웨어에서 작성한 데이터를 읽어오는데 편리합니다.

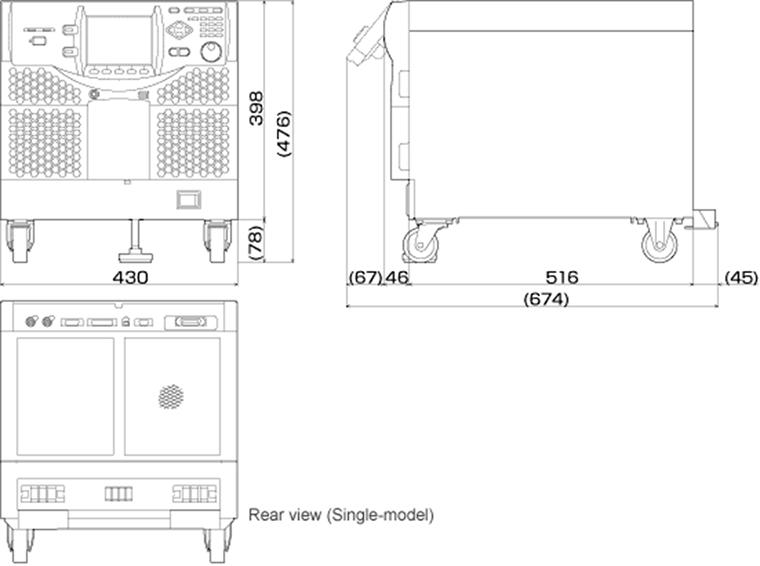

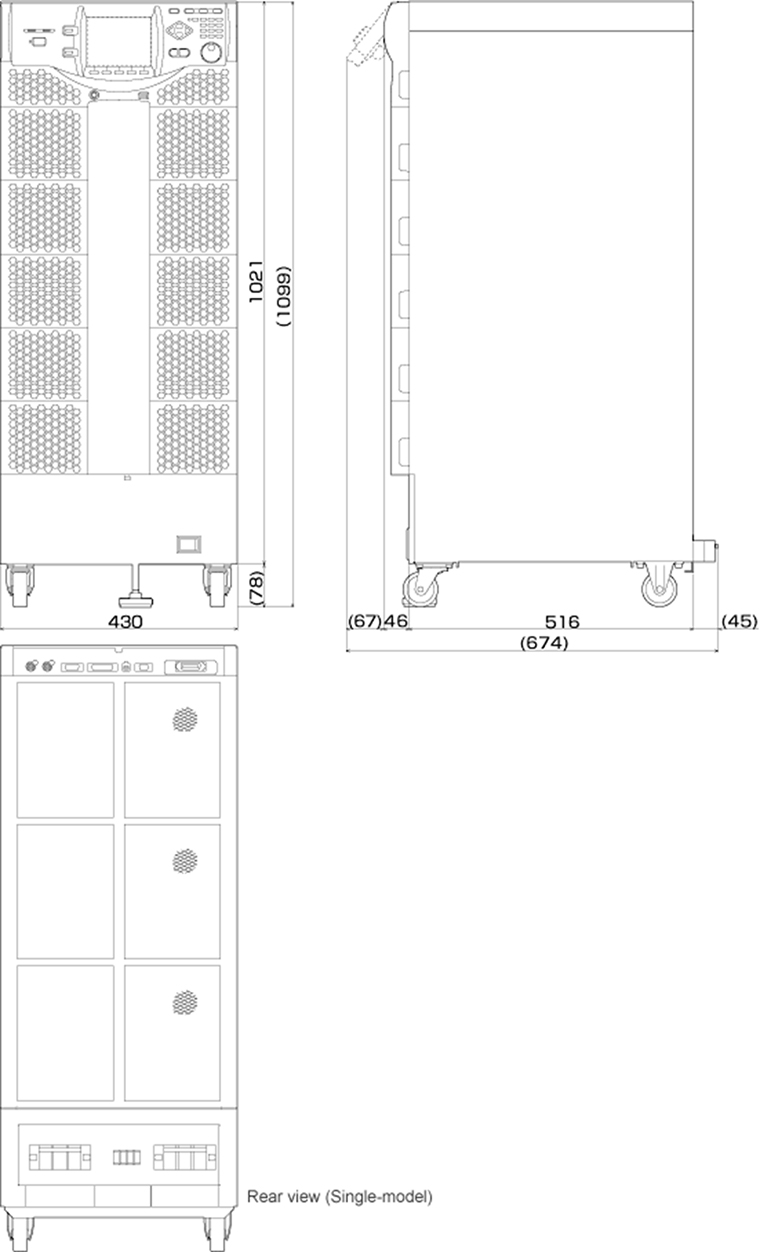

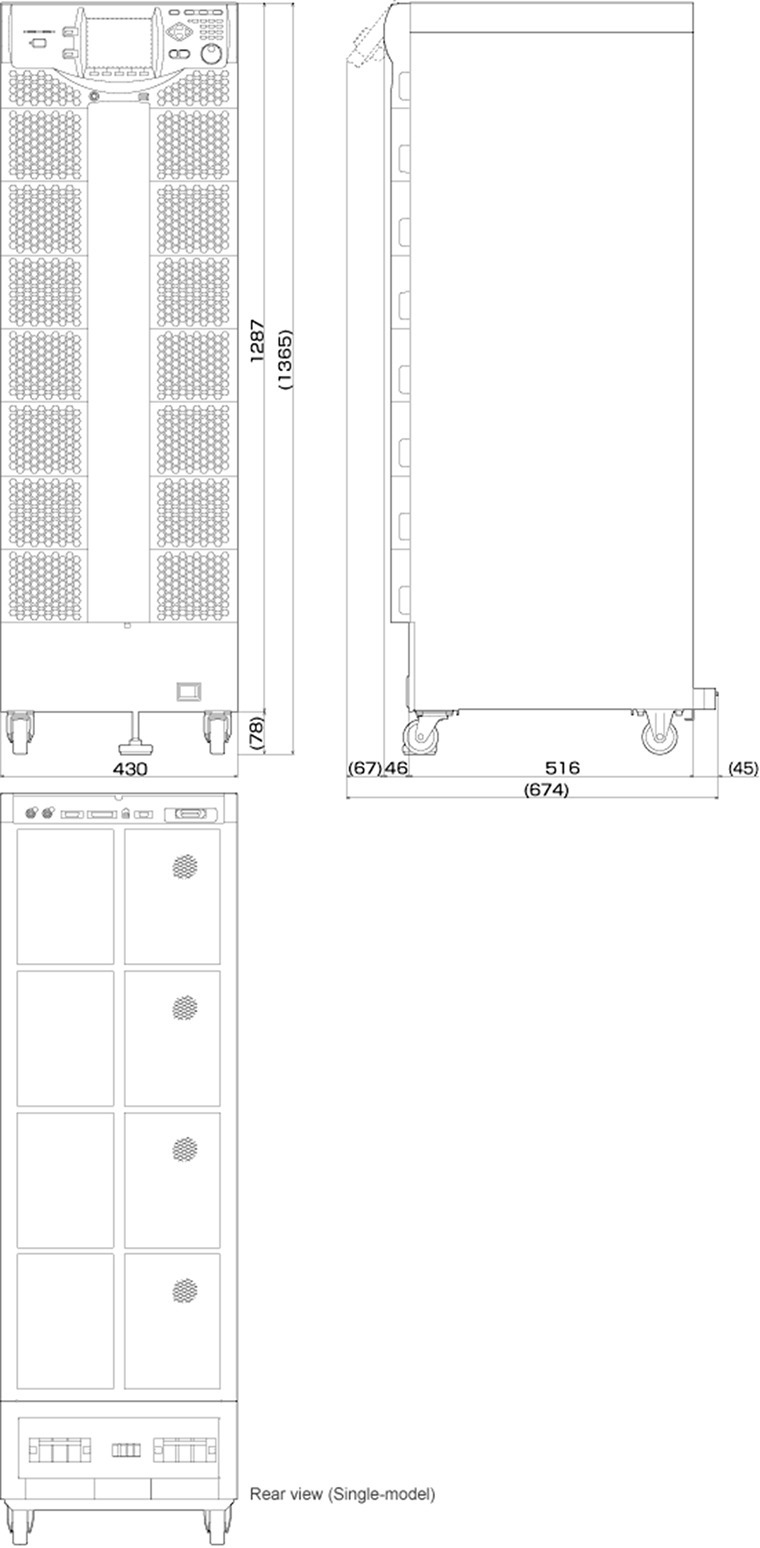

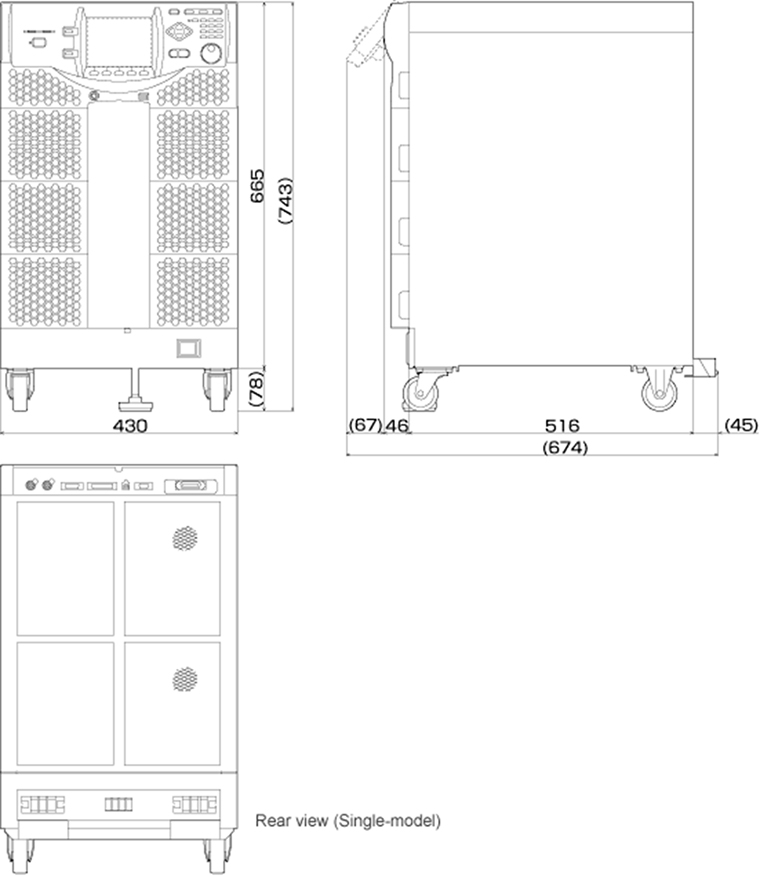

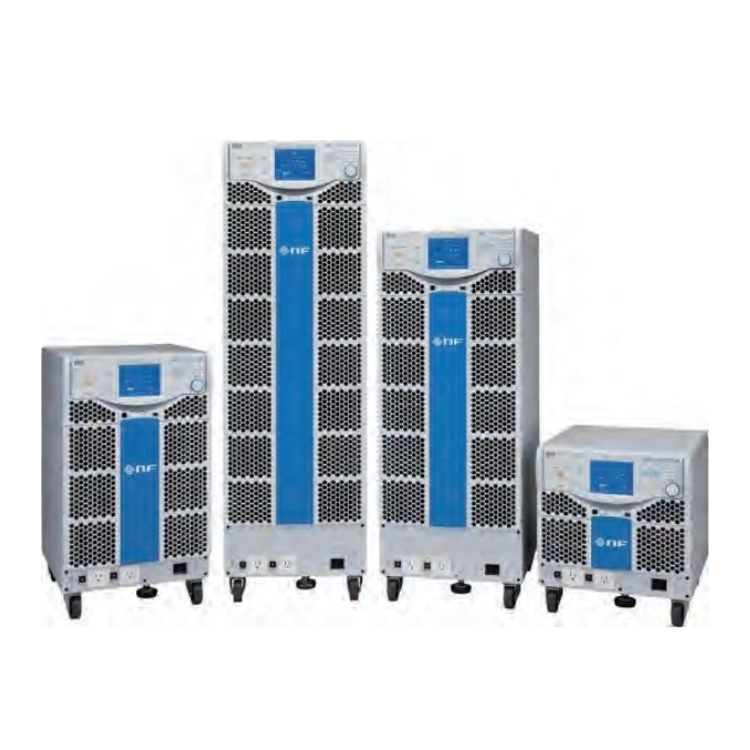

크기
타입 1
타입 2
타입 3
타입 4
