히오키 HIOKI SME-8320 SME-8350 SME-8330 SME-8360 SR-2 초절연계용 옵션 전극

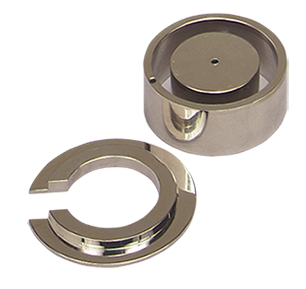

분동 전극 SME-8320
차폐함 (SME-8350)과 함께 사용하는 평판 시료용 전극.
카펫 등의 거친 면의 시료도 표면저항 및 체적저항 측정을 쉽게 실시할 수 있습니다.
주전극은 직경 50 mm, 가드 전극은 내경 70 mm, 외형 80 mm로 양 전극의 동심원을 구축하는 지그가 포함됩니다.

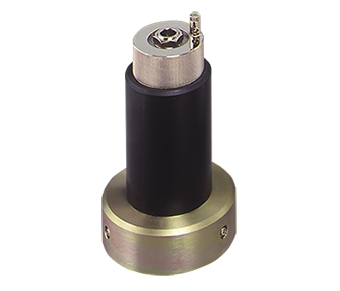

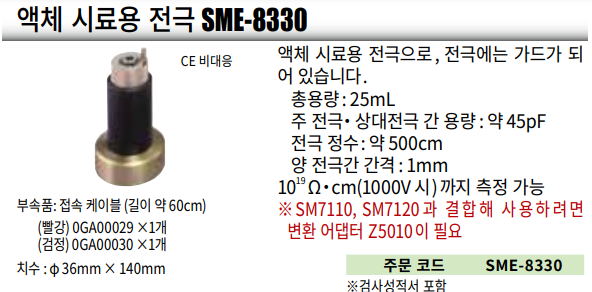

액체 시료용 전극 SME-8330
액체 시료용 전극으로, 전극에는 가드가 씌워져 있습니다.
10 ^ 19 Ω · cm (1,000V시)까지 측정이 가능하다.
액체 시료용 전극 SME-8330 청소 ｜분해 순서｜
본 기기는 주전극, 대전극 및 이 것을 유지하기 위한 절연물의 누설 전류를 제외한 보호전극(가드)으로 구성되어 있습니다.
또한 절연물에는 화학적으로 매우 안정적인 고절연물(테플론, 켈F, 타이플론)을 사용하고, 전극면에는 전해의 균일성과 화학적 강도를 높이기 위해 니켈 도금을 함과 동시에 세척이 편리하도록 분해, 조립이 쉬운 구조로 되어있어 광범위한 시료를 측정할 수 있습니다.
액체의 체적 저항-액체 시료용 전극 SME-8330
절연 저항과 조합하여 액체 시료의 절연 측정(체적 저항)에 사용합니다. 구조는 JIS C 2320 "전기 절연유" 부도에 준거합니다.
동영상에서는 초절연계 SM-8220과 조합한 전극의 사용법을 소개합니다.
대응 규격
SME-8330은 JIS 규격의 부도에 준거한 구조입니다.
JIS C 2101 전기 절연유 시험 방법
23. 유전 정접 시험 및 비유전율 시험
24. 체적 저항율 시험
(관련 규격 JIS C 2320 전기 절연유)

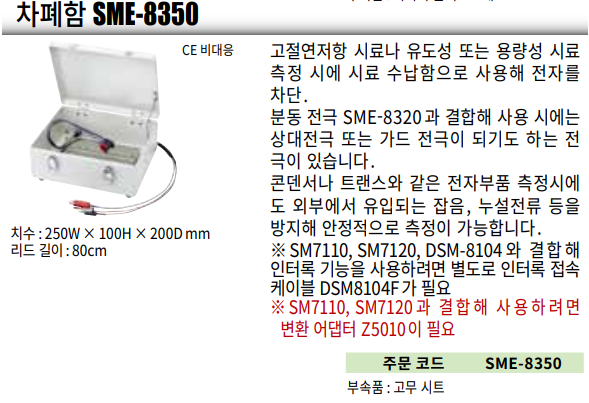

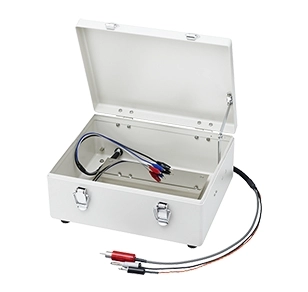

차폐함 SME-8350
초절연계 옵션 차폐함
고절연 저항의 시료나 유도성 혹은 용량성 시료의 측정시 시료 수납함으로 활용하여 전자차폐를 실행합니다.
분동 전극 SME-8320과 함께 사용시에는 대전극 또는 가드 전극이 되는 전극이 있습니다.
콘덴서나 트랜스 등의 전자부품 측정 시에도 외부의 잡음, 누설 전류 등을 방지하여 안정된 측정이 가능합니다.

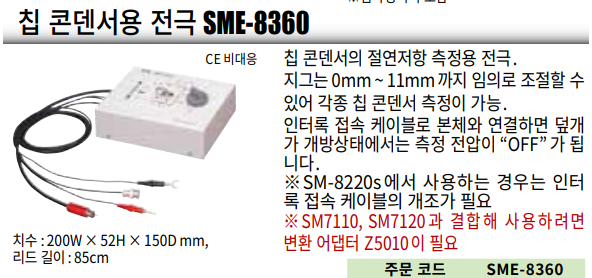

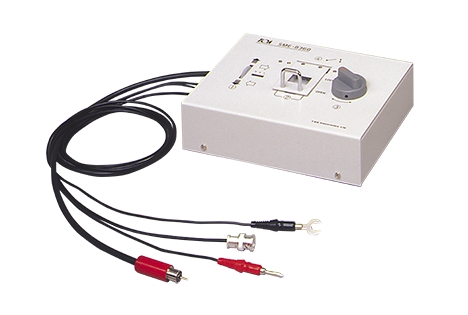

칩 콘덴서용 전극 SME-8360
초절연계 옵션 전극
칩 콘덴서의 절연 저항 측정용 전극. 지그는 0 mm에서 11 mm까지 임의 조절이 가능하여 각종 칩 콘덴서 측정이 가능합니다.
인터락 연결 케이블로 본체와 연결할 경우, 뚜껑이 개방된 상태에서의 측정 전압은 "OFF"가 됩니다.

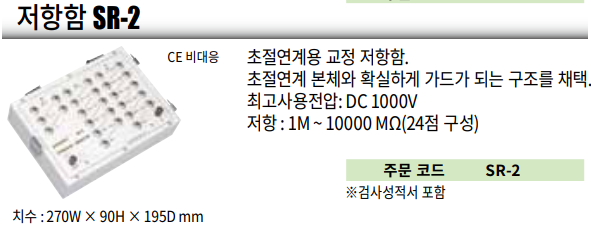

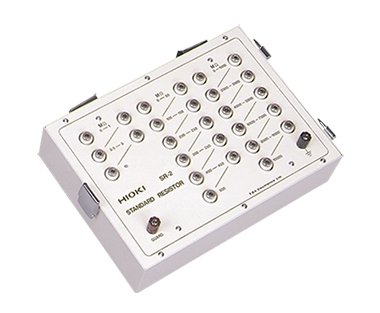

저항함 SR-2
초절연계 옵션 교정용 저항함
초절연계용 교정 저항함.
초절연계 본체와 확실히 가드되는 구조를 채택.
초절연계의 간이 교정
SM-8000 시리즈 등 초절연계의 간이 교정에 사용할 수 있습니다.
SME-8320 정보 정리
한눈에 보기
HIOKI SME-8320은(는) 절연·내전압 시험기 항목으로 분류된 제품입니다. 상품 등록명은 “히오키 HIOKI SME-8320 SME-8350 SME-8330 SME-8360 SR-2 초절연계용 옵션 전극”입니다. 상품 원문에는 차폐함 (SME-8350)과 함께 사용하는 평판 시료용 전극. 내용이 기재되어 있습니다. 등록 카테고리는 초절연저항계입니다.
모델별 확인된 차이
같은 시리즈 내에서 원문으로 확인되는 구분 항목입니다.
- 10 ^ 19 Ω · cm (1,000V시)까지 측정이 가능하다.
- 칩 콘덴서의 절연 저항 측정용 전극. 지그는 0 mm에서 11 mm까지 임의 조절이 가능하여 각종 칩 콘덴서 측정이 가능합니다.
적용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 카펫 등의 거친 면의 시료도 표면저항 및 체적저항 측정을 쉽게 실시할 수 있습니다.
- 또한 절연물에는 화학적으로 매우 안정적인 고절연물(테플론, 켈F, 타이플론)을 사용하고, 전극면에는 전해의 균일성과 화학적 강도를 높이기 위해 니켈 도금을 함과 동시에 세척이 편리하도록 분해, 조립이 쉬운 구조로 되어있어 광범위한 시료를 측정할 수 있습니다.
- 절연 저항과 조합하여 액체 시료의 절연 측정(체적 저항)에 사용합니다. 구조는 JIS C 2320 "전기 절연유" 부도에 준거합니다.
- 동영상에서는 초절연계 SM-8220과 조합한 전극의 사용법을 소개합니다.
구매 전 확인사항
주문 전에 아래 항목을 확인해 주세요.
- 구성품 — 인터락 연결 케이블로 본체와 연결할 경우, 뚜껑이 개방된 상태에서의 측정 전압은 "OFF"가 됩니다.
- 모델 옵션 — 히오키 HIOKI SME-8320 SME-8350 SME-8330 SME-8360 SR-2 초절연계용 옵션 전극
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
FAQ
HIOKI SME-8320 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI SME-8320은(는) 어떤 작업에 사용하나요?
원문에는 JIS C 2101 전기 절연유 시험 방법 내용이 기재되어 있습니다.
HIOKI SME-8320 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
