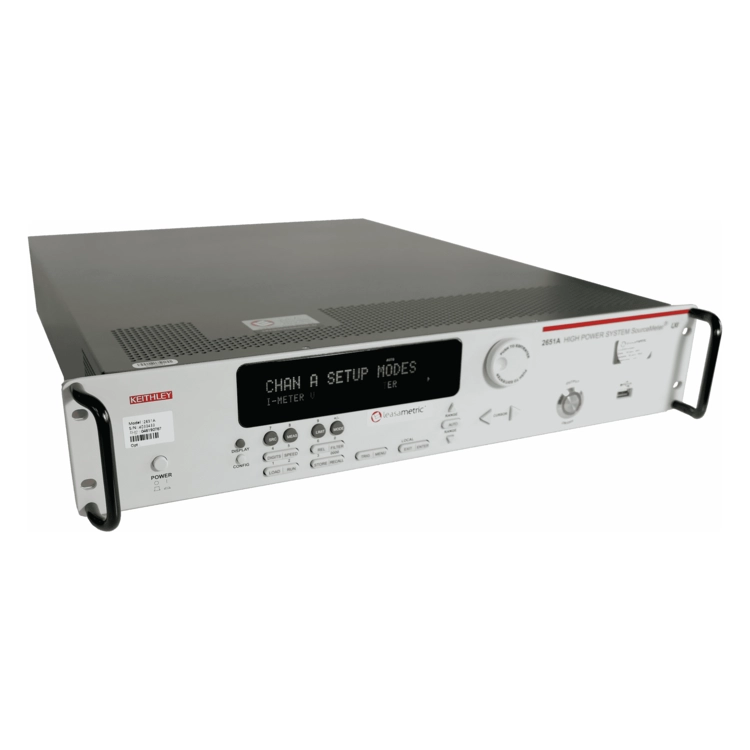

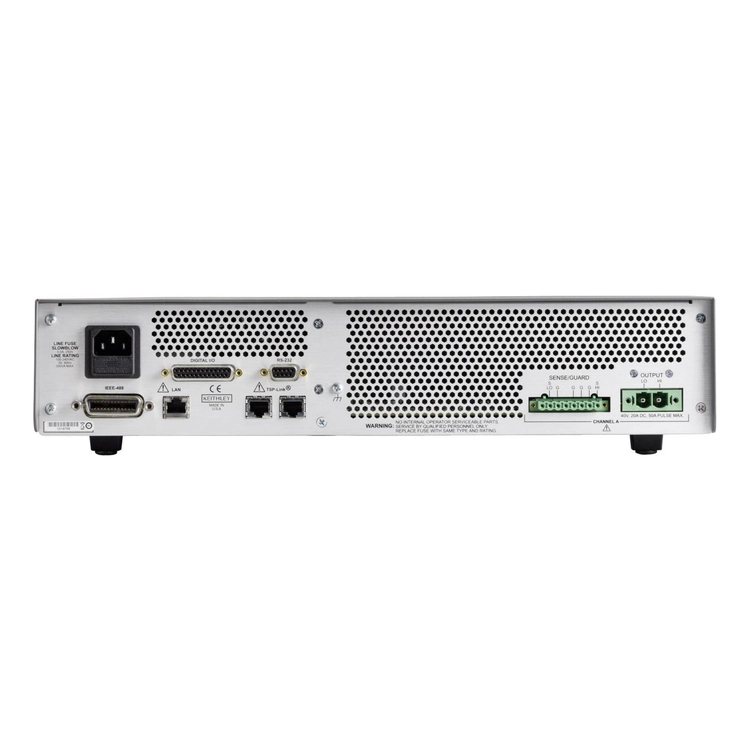

텍트로닉스 키슬리 TEKTRONIX Keithley 2651A 고전력 SourceMeter® SMU (가격문의)
111,111원

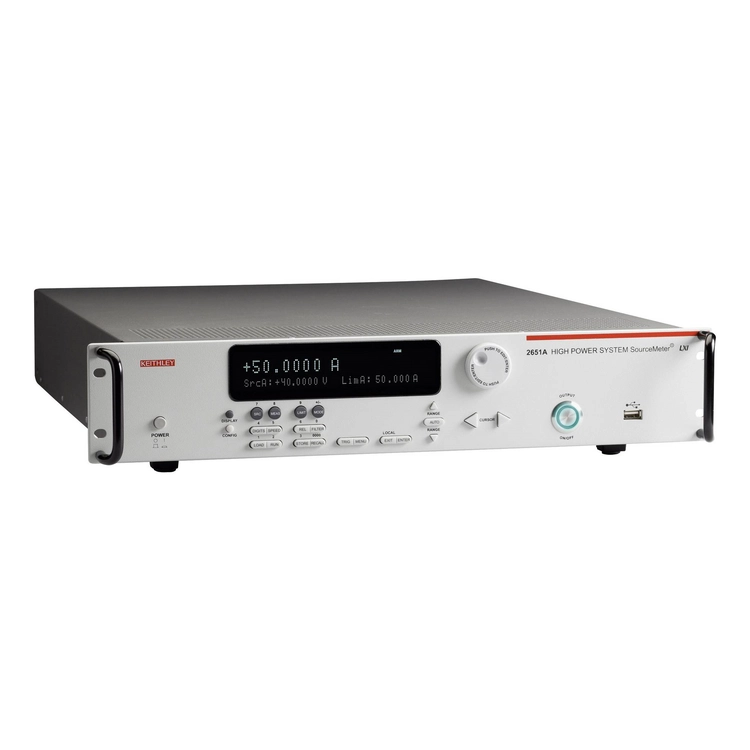

텍트로닉스 키슬리 TEKTRONIX Keithley 2651A 고전력 SourceMeter® SMU

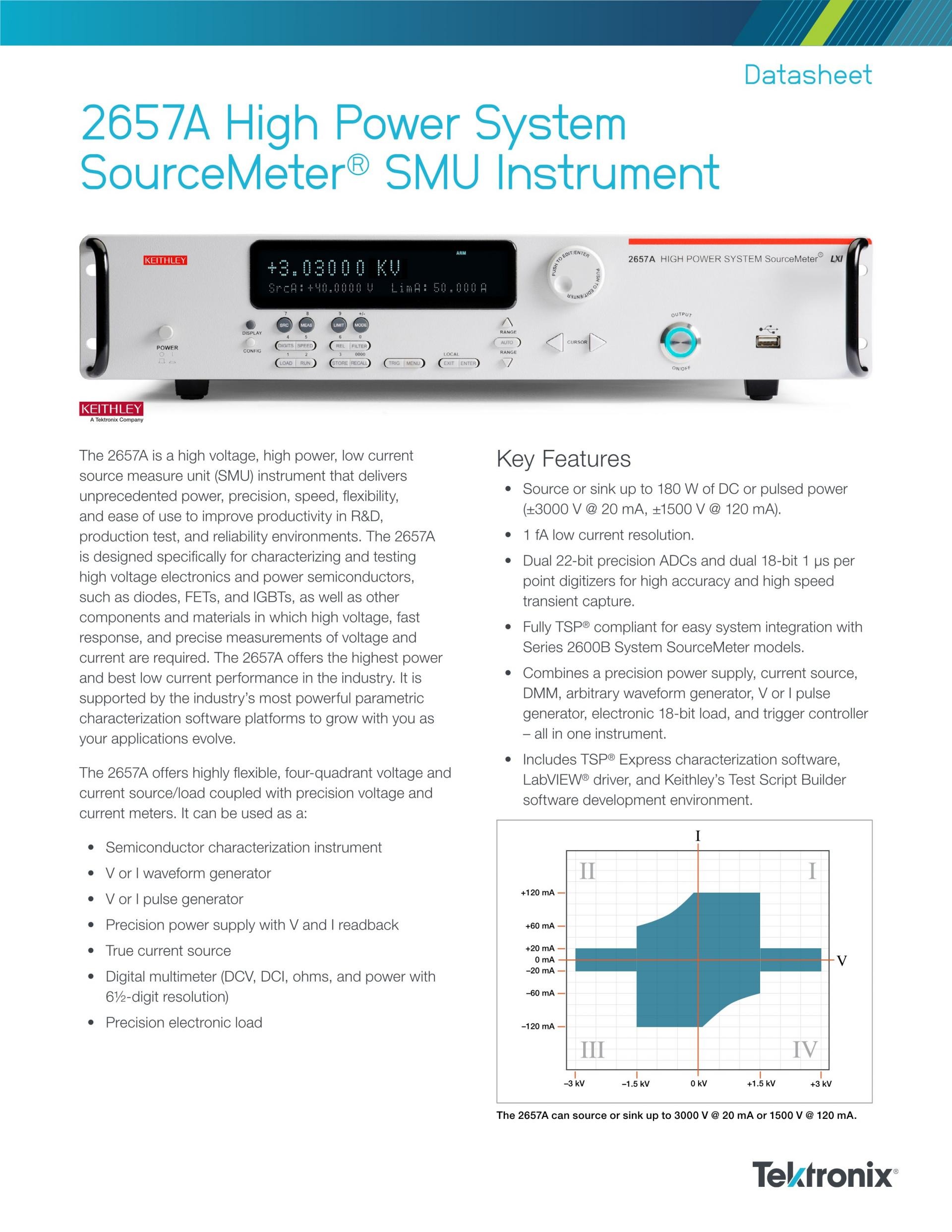

2650 시리즈 고전력 SourceMeter SMU 장비는 특별히 고전압/전류 전자 장치 및 전력 반도체(예: 다이오드, FET, IGBT, 고선명도 LED, DC-DC 컨버터, 배터리, 태양 전지, 기타 고전력 소재, 구성 요소, 모듈, 서브 어셈블리)의 특성화 및 테스트를 위해 설계되었습니다.
이러한 SMU 장비는 뛰어난 전력, 정밀도, 속도, 유연성, 및 사용 편의성을 제공하여 연구 개발, 프러덕션 테스트 및 안정성 환경에서 생산성을 개선합니다.

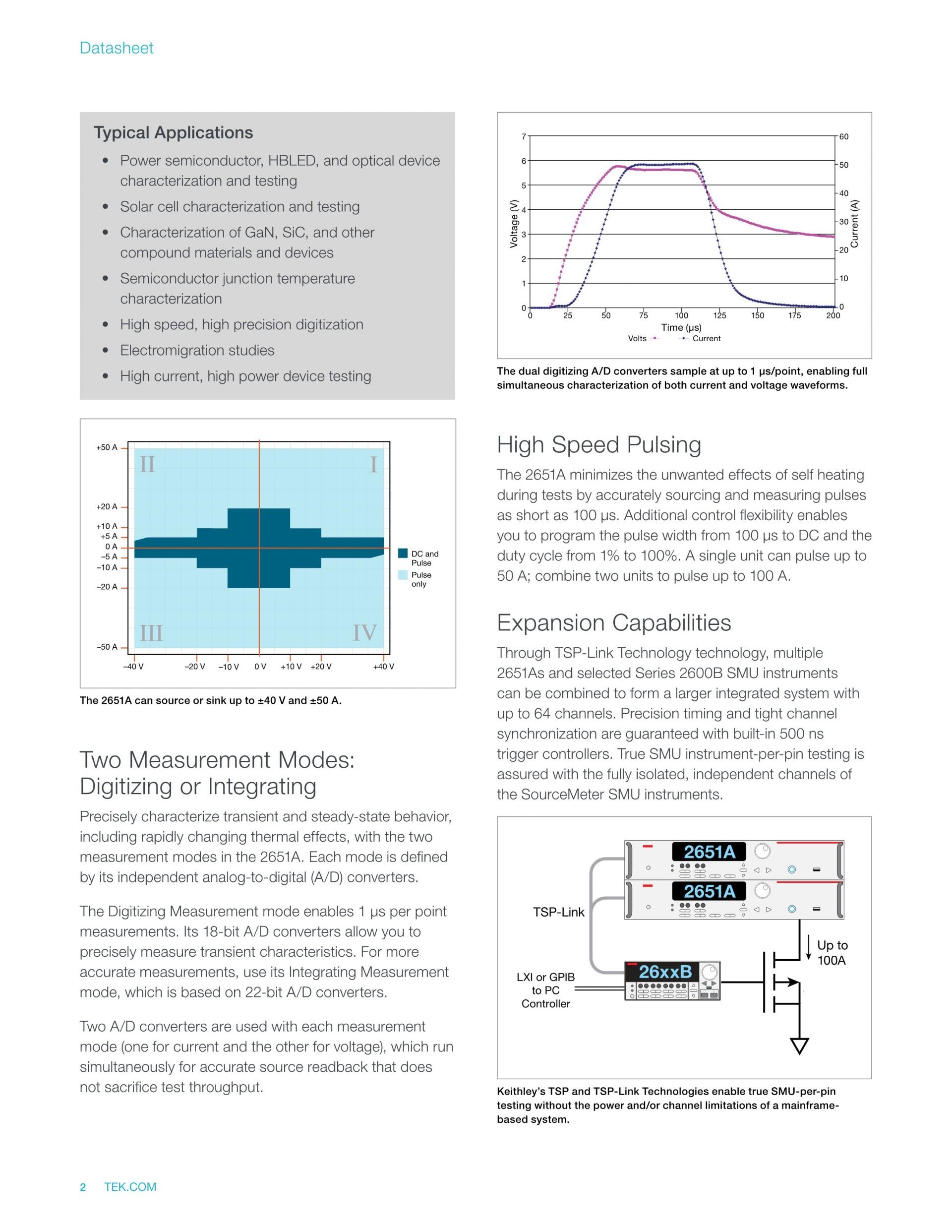

최대 3,000V 또는 최대 2,000W의 펄스 전력을 제공하는 두 가지 장비를 사용할 수 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
키슬리 2650 시리즈 고전력 SourceMeter® SMU
Keithley 2650A Series

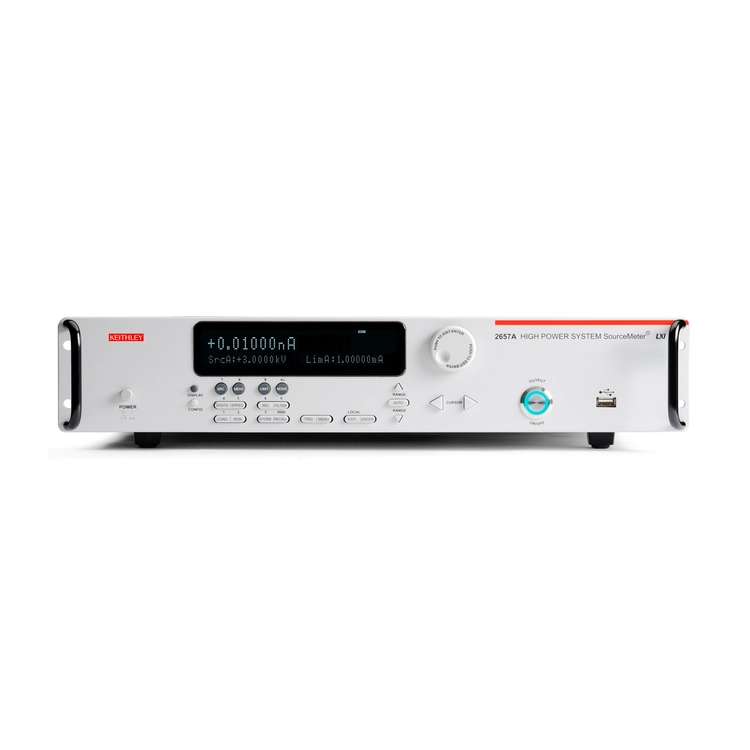

2651A / 2657A
2650 시리즈 고전력 SourceMeter SMU 장비는 특별히 고전압/전류 전자 장치 및 전력 반도체(예: 다이오드, FET, IGBT, 고선명도 LED, DC-DC 컨버터, 배터리, 태양 전지, 기타 고전력 소재, 구성 요소, 모듈, 서브 어셈블리)의 특성화 및 테스트를 위해 설계되었습니다. 이러한 SMU 장비는 뛰어난 전력, 정밀도, 속도, 유연성, 및 사용 편의성을 제공하여 연구 개발, 프러덕션 테스트 및 안정성 환경에서 생산성을 개선합니다. 최대 3,000V 또는 최대 2,000W의 펄스 전력을 제공하는 두 가지 장비를 사용할 수 있습니다.
텍트로닉스 키슬리 TEKTRONIX Keithley 2651A 고전력 SourceMeter® SMU
■ 제품 사양 (Specifications)
텍트로닉스 제품 데이터시트의 핵심 사양입니다.
- 2651A 50 A, High Power System

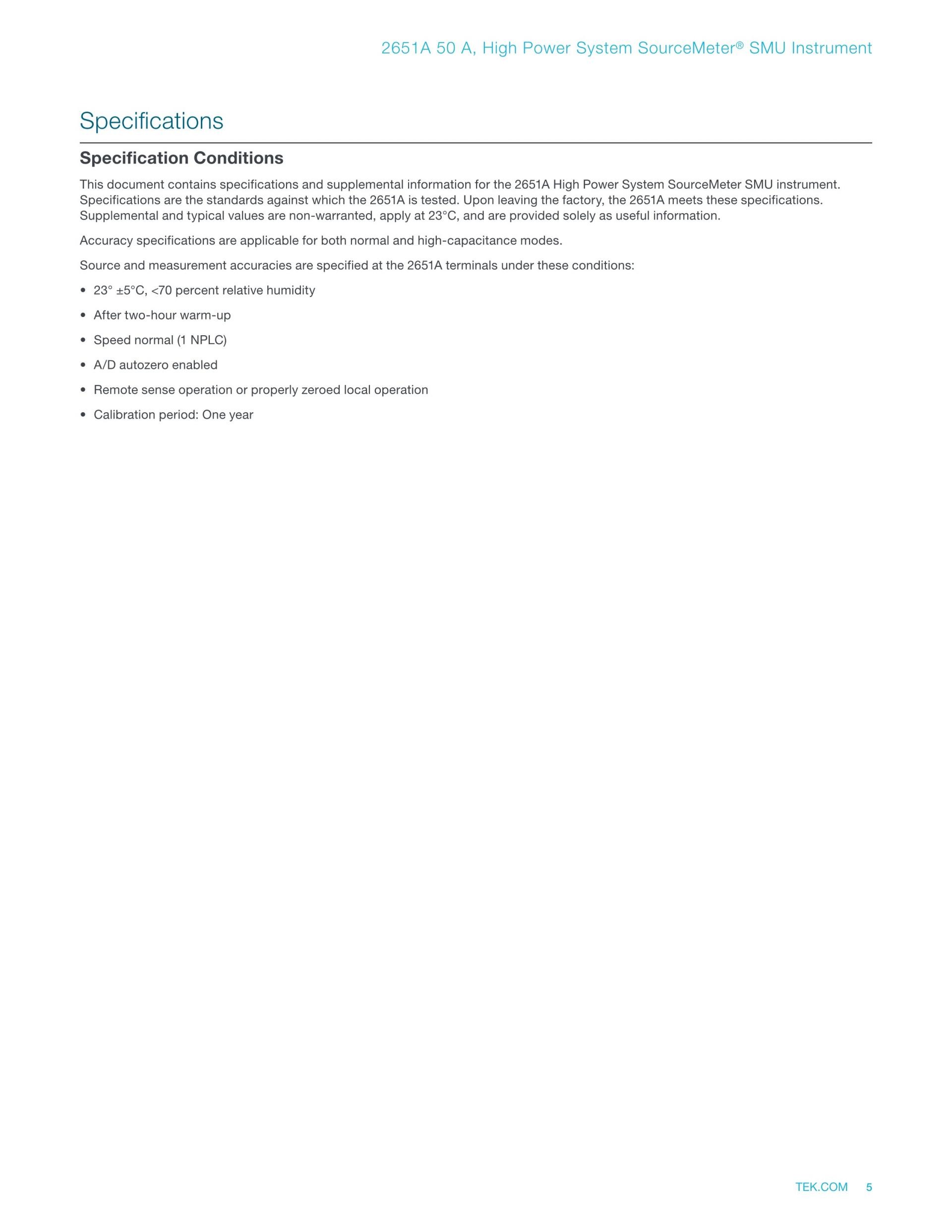

- • 23° ±5°C, <70 percent relative humidity

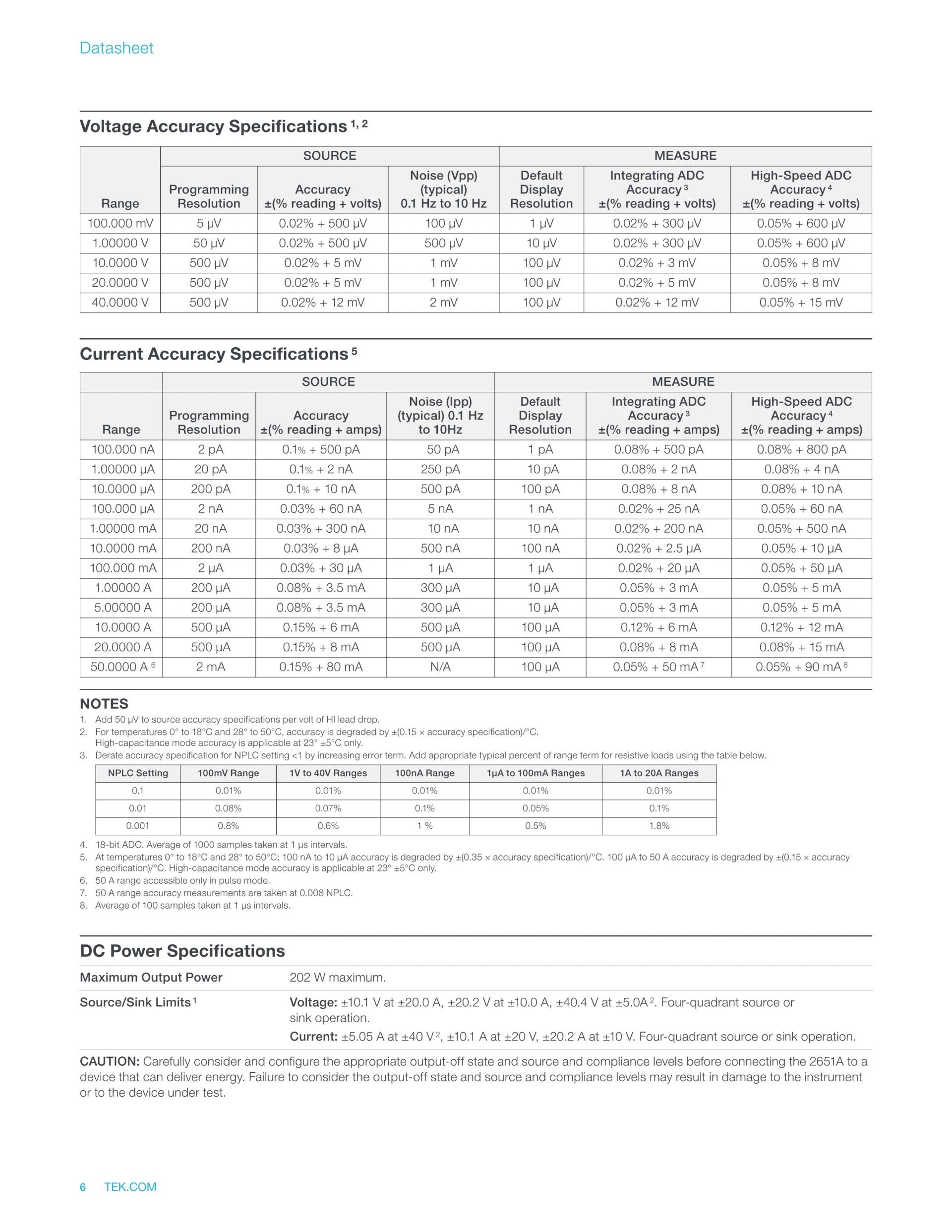

- Programming Accuracy (typical) 0.1 Hz Display Accuracy 3 Accuracy 4
- Maximum Output Power 202 W maximum.

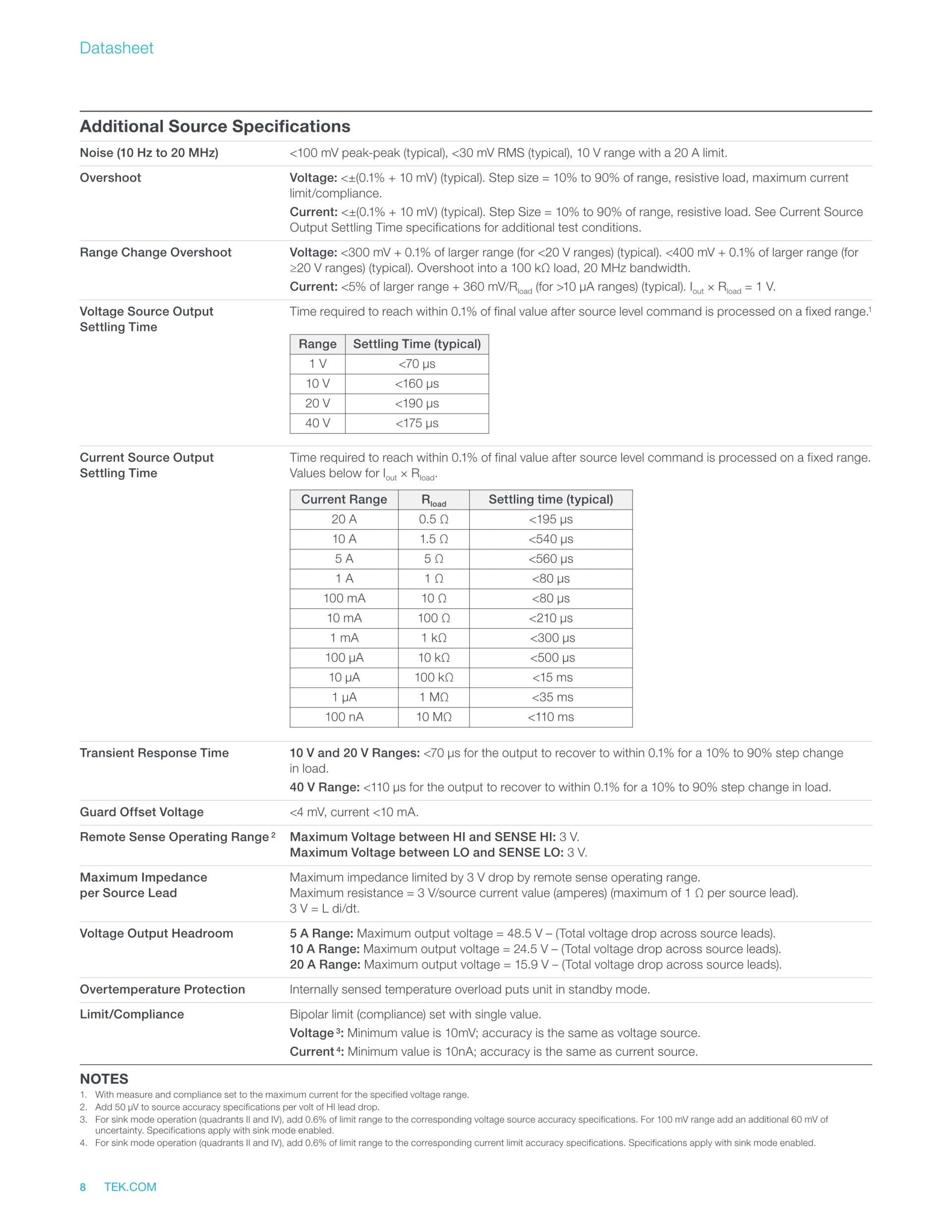

- Overshoot Voltage: <±(0.1% + 10 mV) (typical). Step size = 10% to 90% of range, resistive load, maximum current
- Current: <±(0.1% + 10 mV) (typical). Step Size = 10% to 90% of range, resistive load. See Current Source
- ≥20 V ranges) (typical). Overshoot into a 100 kΩ load, 20 MHz bandwidth.
- Current: <5% of larger range + 360 mV/R (for >10 μA ranges) (typical). I × R = 1 V.
- Guard Offset Voltage <4 mV, current <10 mA.
- Remote Sense Operating Range 2 Maximum Voltage between HI and SENSE HI: 3 V.
- Maximum Voltage between LO and SENSE LO: 3 V.
- Maximum Impedance Maximum impedance limited by 3 V drop by remote sense operating range.
- per Source Lead Maximum resistance = 3 V/source current value (amperes) (maximum of 1 Ω per source lead).
- Voltage Output Headroom 5 A Range: Maximum output voltage = 48.5 V – (Total voltage drop across source leads).
- 10 A Range: Maximum output voltage = 24.5 V – (Total voltage drop across source leads).
- 20 A Range: Maximum output voltage = 15.9 V – (Total voltage drop across source leads).

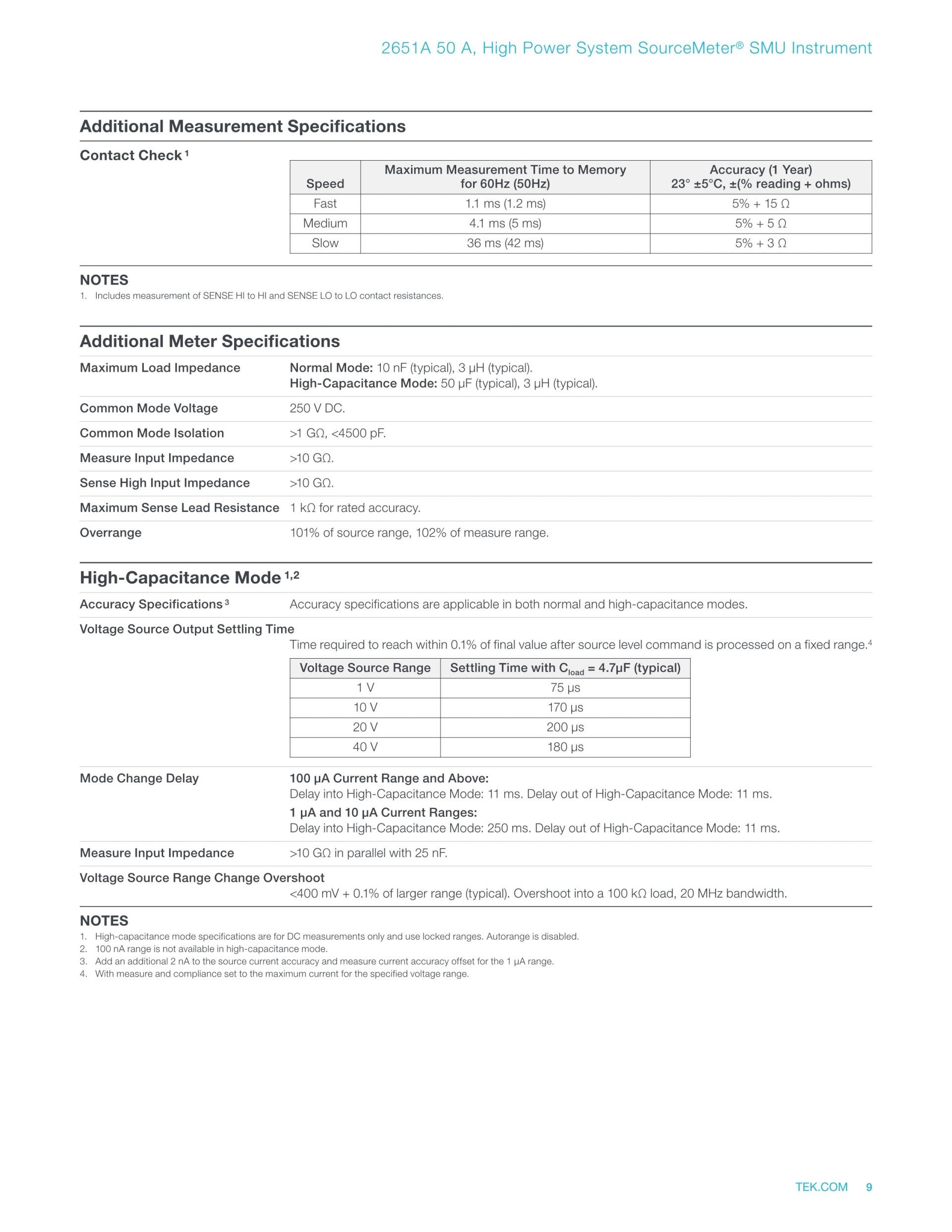

- Maximum Measurement Time to Memory Accuracy (1 Year)
- Maximum Load Impedance Normal Mode: 10 nF (typical), 3 μH (typical).
- Common Mode Voltage 250 V DC.
- Measure Input Impedance >10 GΩ.
- Sense High Input Impedance >10 GΩ.
- Maximum Sense Lead Resistance 1 kΩ for rated accuracy.
- Measure Input Impedance >10 GΩ in parallel with 25 nF.
- <400 mV + 0.1% of larger range (typical). Overshoot into a 100 kΩ load, 20 MHz bandwidth.
- 2. Exclude current measurement ranges less than 1 mA.

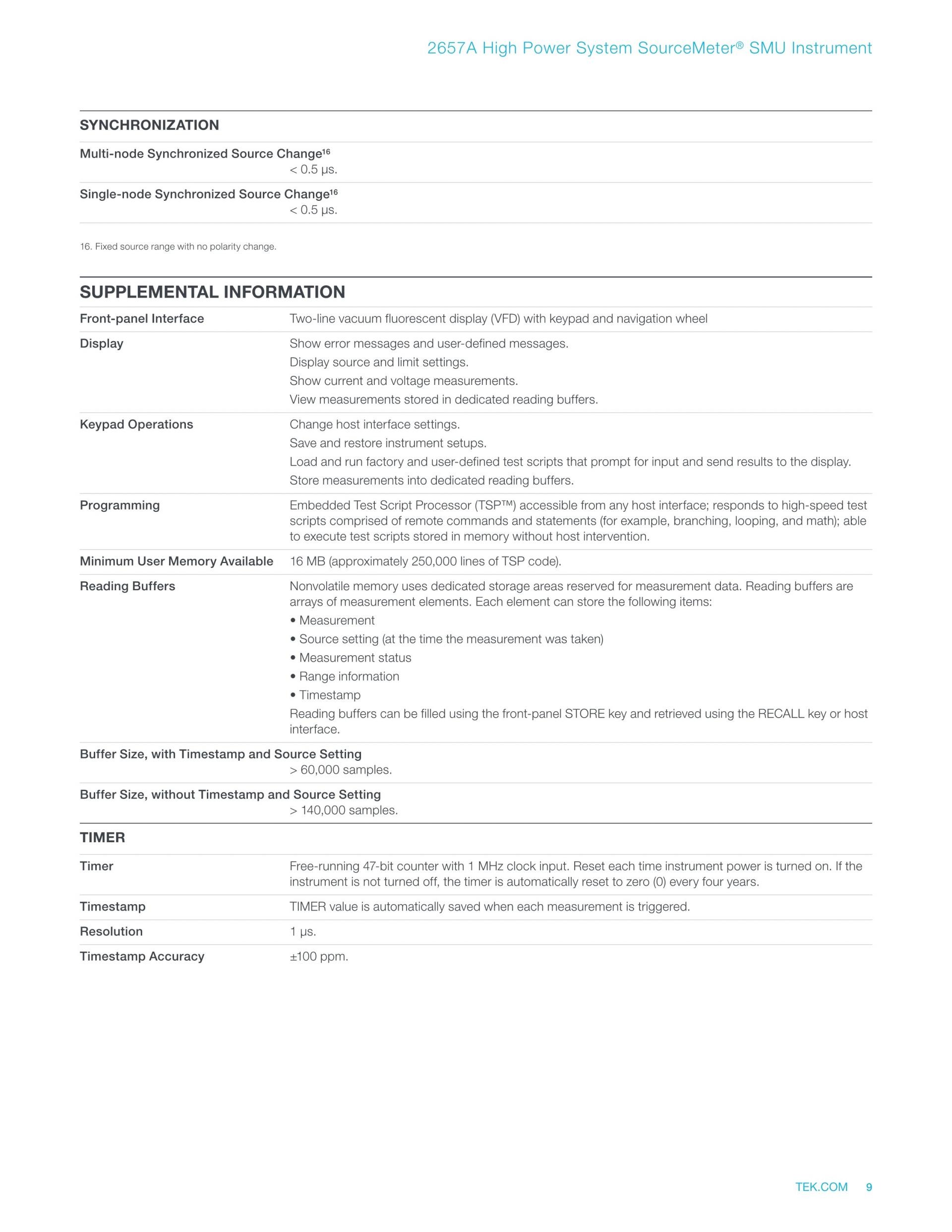

- Resolution 1 µs.

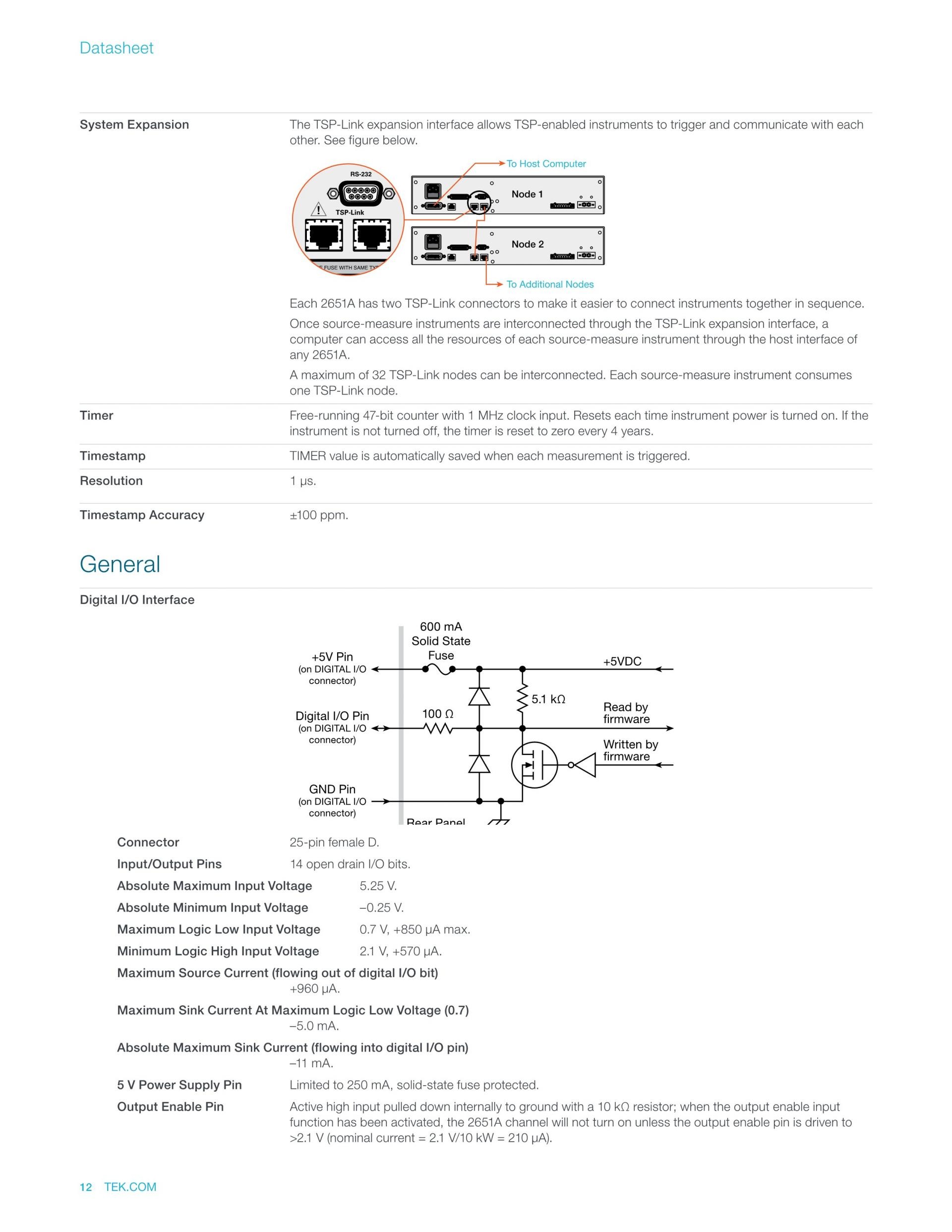

- Timestamp Accuracy ±100 ppm.

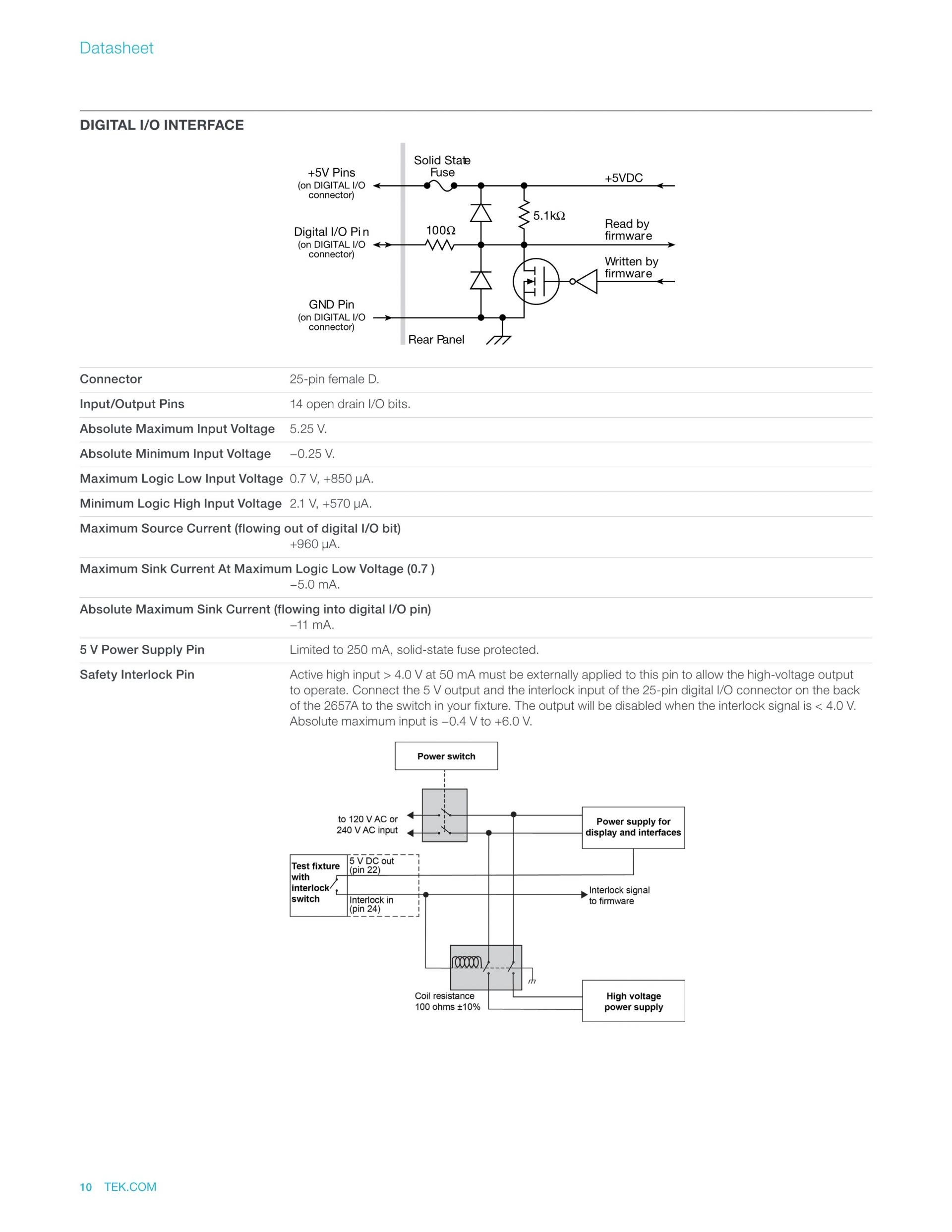

- Absolute Maximum Input Voltage 5.25 V.
- Absolute Minimum Input Voltage –0.25 V.
- 5 V Power Supply Pin Limited to 250 mA, solid-state fuse protected.
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
