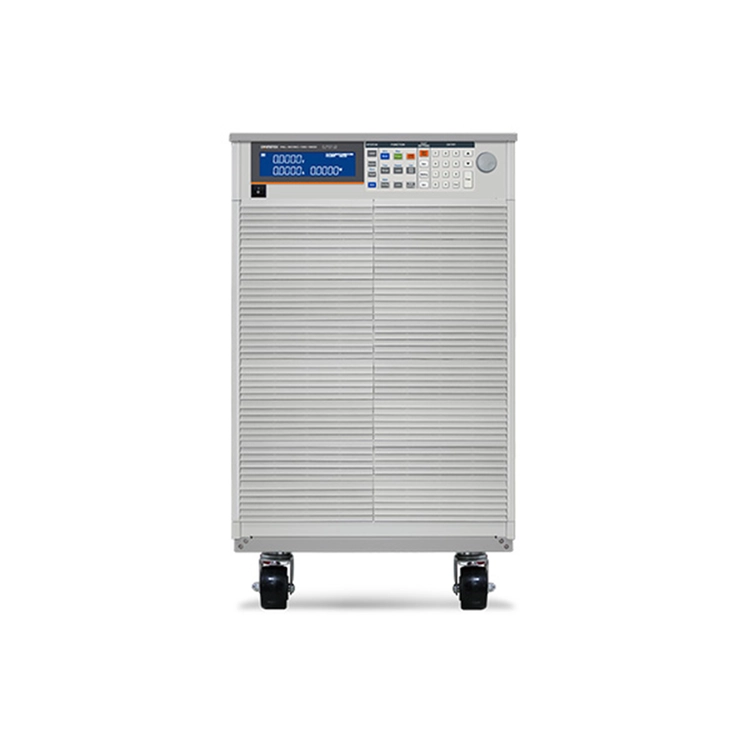

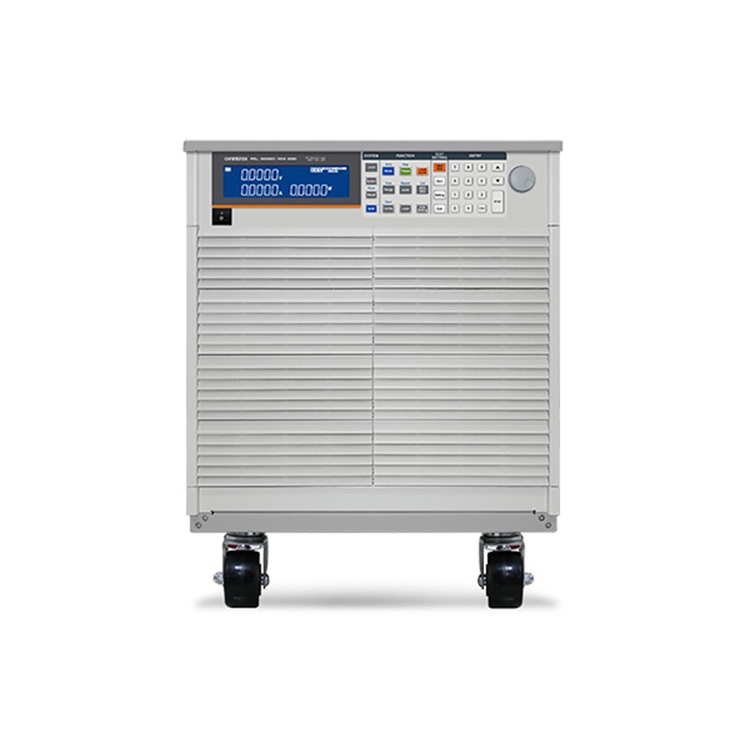

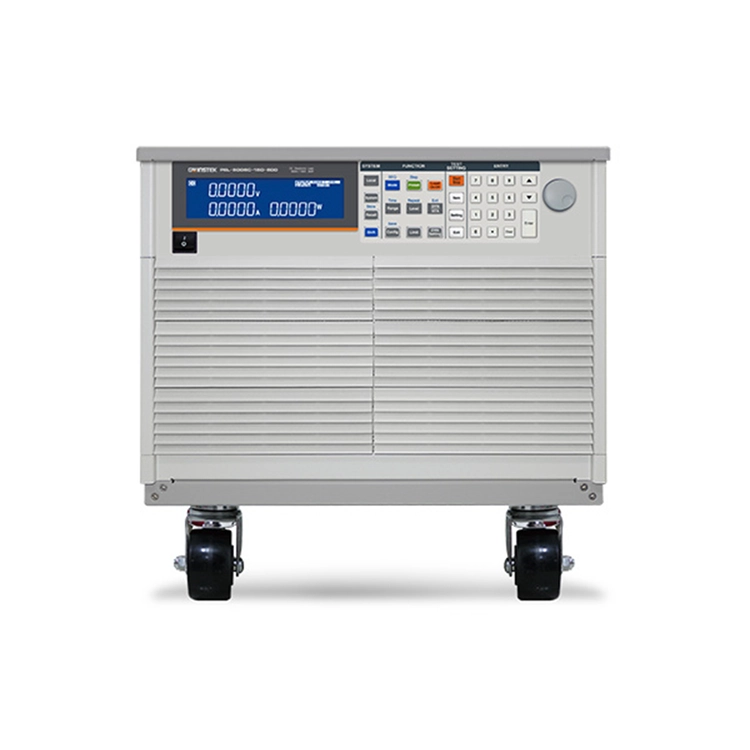

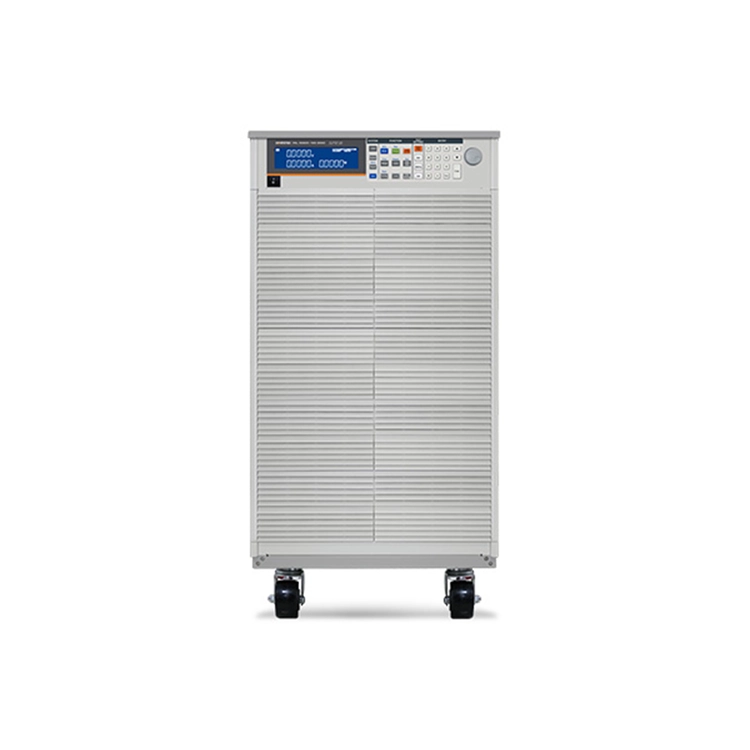

GW INSTEK 굿윌 인스텍 굿윌인스텍 PEL-5006C-150-600/PEL-5008C-150-800/PEL-5010C-150-1000/PEL-5012C-150-1200/PEL-5000C
111,111원
GW INSTEK 굿윌인스텍 PEL-5006C-150-600/PEL-5008C-150-800/PEL-5010C-150-1000/PEL-5012C-150-1200/PEL-5000C 150V 시리즈 (시리즈별가격문의)
GW Instek PEL-5000C 시리즈 단일 채널 전자 부하는 6kW~24kW의 전력 범위에서 150V/600V/1200V 모델을 제공합니다. PEL-5000C는 전력, 전압, 전류의 다양한 조합을 특징으로 하는 총 24개의 모델을 가지고 있습니다. 배터리, 전기차 충전기/충전소, 전기차 배터리 및 태양광 패널의 사양을 테스트하고 검증할 수 있습니다. PEL-5000C는 동일한 전압 사양 및 다른 전원 모델에 대한 병렬 연결을 지원합니다. PEL-5000C는 192kW의 최대 전력을 제공하기 위해 병렬로 연결된 최대 8개의 장치를 지원할 수 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GOOD WILL INSTEK
PEL-5000C Series — High Power Compact DC Load
GW INSTEK 굿윌인스텍 PEL-5006C-150-600/PEL-5008C-150-800/PEL-5010C-150-1000/PEL-5012C-150-1200/PEL-5000C 150V 시리즈 (시리즈별가격문의)
• PEL-5000C Series
PEL-5000C 150V Series
PEL-5006C-150-600 (150V,600A,6kW) ・ PEL-5008C-150-800 (150V,800A,8kW)
PEL-5010C-150-1000 (150V,1000A,10kW) ・ PEL-5012C-150-1200 (150V,1200A,12kW)
PEL-5015C-150-1500 (150V,1500A,15kW) ・ PEL-5018C-150-1800 (150V,1800A,18kW)
PEL-5020C-150-2000 (150V,2000A,20kW) ・ PEL-5024C-150-2000 (150V,2000A,24kW)
PEL-5000C 600V Series
PEL-5006C-600-420 (600V,420A,6kW) ・ PEL-5008C-600-560 (600V,560A,8kW)
PEL-5010C-600-700 (600V,700A,10kW) ・ PEL-5012C-600-840 (600V,840A,12kW)
PEL-5015C-600-1050 (600V,1050A,15kW) ・ PEL-5018C-600-1260 (600V,1260A,18kW)
PEL-5020C-600-1400 (600V,1400A,20kW) ・ PEL-5024C-600-1680 (600V,1680A,24kW)
PEL-5000C 1200V Series
PEL-5006C-1200-240 (1200V,240A,6kW) ・ PEL-5008C-1200-320 (1200V,320A,8kW)
PEL-5010C-1200-400 (1200V,400A,10kW) ・ PEL-5012C-1200-480 (1200V,480A,12kW)
PEL-5015C-1200-600 (1200V,600A,15kW) ・ PEL-5018C-1200-720 (1200V,720A,18kW)
PEL-5020C-1200-800 (1200V,800A,20kW) ・ PEL-5024C-1200-960 (1200V,960A,24kW)
특징
- 최대 전력 192KW
- 마스터/슬레이브 병렬 제어 최대 8대
- 5자리 디지털 전압, 전류 및 전력계
- 대형 LCD 디스플레이
- 전압값, 전류값, watt값을 동시에 표시
- 역률 조정기(PFC) 테스트에 적합(600V, 1200V 모델)
- OCP, OPP 테스트 자동 수행
- 전원 켜기 상태 값을 설정할 수 있습니다.
- 정전류, 정저항, 정전압, 정전력, 정전류 + 정전압, 정전력 + 정전압, 동적 및 단락 회로 모드
- 단락 테스트 중에 단락 시간을 설정할 수 있습니다.
- 과전류, 과전력, 과열 보호 및 과전압 경고
- 전압 극성 표시는 양수 값("+") 또는 음수 값("-")으로 설정할 수 있습니다.
- 태양광 패널 MPPT 테스트 지원
- 옵션 인터페이스: GPIB, RS232, USB, LAN
Features
- Maximum power up to 192KW
- Up to 8 units of master/slave parallel control
- 5-digit digital voltage, current and power meter
- Large LCD Display
- Display voltage value, current value, watt value at the same time
- Suitable for power factor regulator (PFC) testing (600V, 1200V models)
- Automatically perform OCP, OPP test
- The power-on state value can be set
- Constant current, constant resistance, constant voltage, constant power, constant current + constant voltage, constant power + constant voltage, dynamic and short circuit modes
- Short circuit time can be set during short circuit test
- Over current, over power, over temperature protection and over voltage warning
- Voltage polarity display can be set to positive value ("+") or negative value ("-")
- Support solar panel MPPT test
- Optional interface: GPIB, RS232, USB, LAN
설명
GW Instek PEL-5000C 시리즈 단일 채널 전자 부하는 6kW~24kW의 전력 범위에서 150V/600V/1200V 모델을 제공합니다. PEL-5000C는 전력, 전압, 전류의 다양한 조합을 특징으로 하는 총 24개의 모델을 가지고 있습니다. 배터리, 전기차 충전기/충전소, 전기차 배터리 및 태양광 패널의 사양을 테스트하고 검증할 수 있습니다. PEL-5000C는 동일한 전압 사양 및 다른 전원 모델에 대한 병렬 연결을 지원합니다. PEL-5000C는 192kW의 최대 전력을 제공하기 위해 병렬로 연결된 최대 8개의 장치를 지원할 수 있습니다.
배터리 테스트 시나리오의 경우 PEL-5000C는 CC+CV 배터리 방전 테스트 모드, CP+CV 배터리 방전 테스트 모드, CC+ UVP 배터리 방전 테스트 모드 및 CP+ UVP 배터리 방전 테스트 모드의 4가지 배터리 방전 모드를 구체적으로 제공합니다. 사용자는 테스트 요구 사항에 따라 적절한 테스트 모드를 선택할 수 있습니다. 4가지 배터리 방전 모드 외에도 PEL-5000C는 기간 방전, 펄스 방전 및 RAMP 방전 모드도 제공합니다. 사용자는 방전 시간을 설정하거나 펄스 전류 모드에서 방전하거나 방전 전류의 상승/하강 슬루율을 설정할 수도 있습니다. 이러한 기능은 전기 자동차가 운행 중일 때 배터리 방전 전류 파형 시뮬레이션에서 매우 유연할 수 있습니다.
다양한 DUT의 검증 요구 사항을 충족하기 위해 PEL-5000C는 돌입 전류 테스트 모드, 태양광 패널 MPPT 테스트 모드, 자동화된 OCP, OPP 테스트 기능 및 150개 세트의 매개변수 저장 기능을 포함한 다양한 테스트 기능을 제공합니다. PEL-5000C의 1200V 모델은 1000V에서 최대 전력 출력을 제공할 뿐만 아니라 1200V 출력에서 60% 전력 출력을 제공하여 유사한 전자 부하 제조업체의 50% 전력 출력보다 높습니다. 전자 부하에 직접 연결된 고전압 배터리 또는 충전기는 전자 부하에 손상을 줄 수 있습니다. PEL-5000C에는 슬로우 스타터가 내장되어 있어 DC 부하를 보호할 뿐만 아니라 사용자의 설치 비용과 측정 설정 시간을 절약할 수 있습니다.
Description
GW Instek PEL-5000C series single-channel electronic load provides 150V/ 600V/ 1200V models with a power range of 6kW~24kW. PEL-5000C has a total of 24 models featuring different combinations of power, voltage, and current. It can test and verify the specifications of batteries, electric vehicle chargers/charging stations, electric vehicle batteries and solar panels. PEL-5000C supports parallel connection for same voltage specification and different power models. PEL-5000C can support up to 8 units connected in parallel to provide a maximum power of 192kW.
For the scenario of battery testing, PEL-5000C specifically provides four battery discharge modes, namely CC+CV battery discharge test mode, CP+CV battery discharge test mode, CC+ UVP battery discharge test mode, and CP+ UVP battery discharge test mode. Users can choose a suitable test mode according to the test requirements. In addition to the four battery discharge modes, PEL-5000C also provides Time period discharge, Pulse discharge, and RAMP discharge modes. Users can set the discharge time, or discharge in the pulse current mode, or even set the rising/falling slew rate of the discharge current. These functions can be very flexible in the simulation of the battery discharge current waveform when an electric vehicle is running.
In order to meet the verification requirements of different DUTs, PEL-5000C provides a variety of test functions, including inrush current test mode, solar panel MPPT test mode, automated OCP, OPP test functions and 150 sets of parameter storage function. The 1200V model of PEL-5000C not only provides full power output at 1000V, but also provides 60% power output at 1200V output, which is higher than the 50% power output of other manufacturers of similar electronic loads. High-voltage batteries or chargers directly connected to the electronic load may cause damage to the electronic load. PEL-5000C has a built-in slow starter, which not only protects the DC load, but also saves the user's installation cost and setting time for measurement.
