GW INSTEK 굿윌 인스텍 굿윌인스텍 PEL-2004A 프로그래머블 모듈형 DC 전자부하 (가격문의)
111,111원

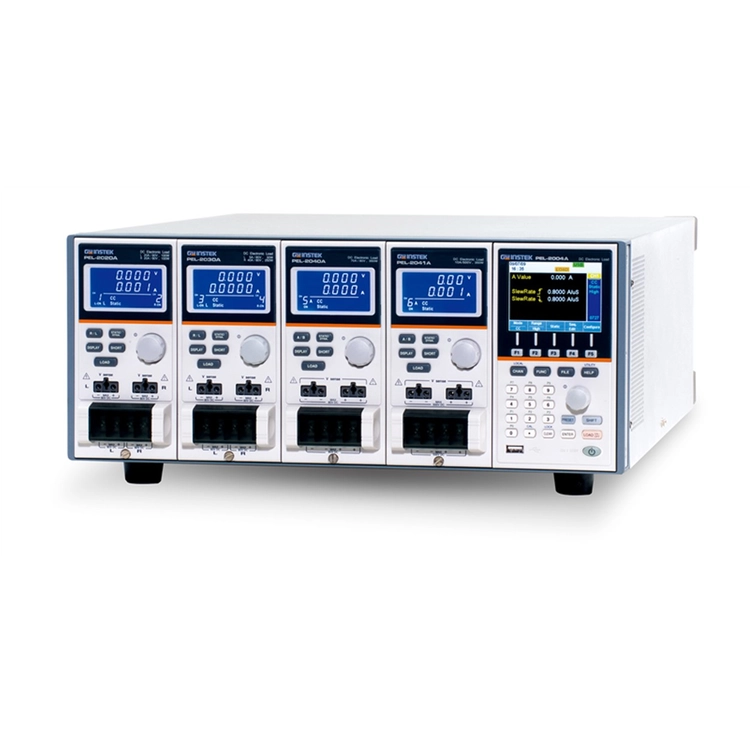

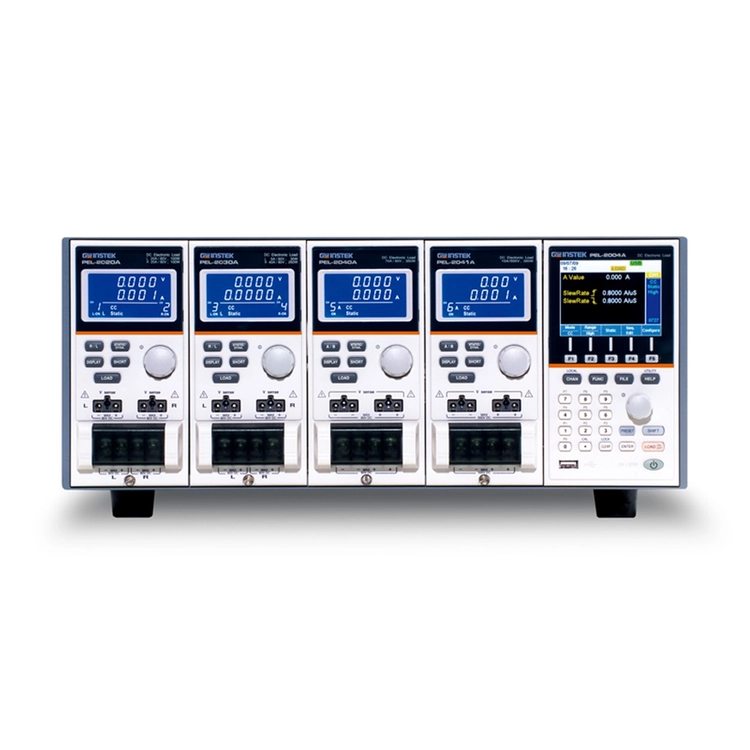

GW INSTEK 굿윌인스텍 PEL-2004A 프로그래머블 모듈형 DC 전자부하
모든 고속 하중 시뮬레이션 요구 사항 충족
PEL-2004A 및 PEL-2002A는 모듈화된 구조의 다중 채널 프로그래밍 가능한 DC 전자 부하입니다. PEL-2000A 시리즈는 오늘날의 반도체 시장에서 고속 작동으로의 지속적인 변화를 충족하도록 설계되었습니다. 이러한 변화에 따라 반도체 회로를 구동하는 전원 공급 장치, DC-DC 컨버터 및 배터리로 인해 고속 성능 부하를 사용한 전원 공급 장치 설계, 품질 검사 및 특성 인증이 필요하게 되었습니다. PEL-2000A 시리즈는 사용자의 요구사항을 유연하게 수용할 수 있도록 2가지 유형의 메인프레임과 4가지 유형의 로드 모듈을 포함합니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GOOD WILL INSTEK
PEL-2000A Series — Programmable D.C. Electronic Load
GW INSTEK 굿윌인스텍 PEL-2004A 프로그래머블 모듈형 DC 전자부하
• PEL-2000A Series
PEL-2002A ・ PEL-2004A ・ PEL-2020A ・ PEL-2030A ・ PEL-2040A ・ PEL-2041A
특징
- 고효율 부하 시뮬레이션을 수행하는 시퀀스 기능
- 메인프레임 및 플러그인 모듈을 통한 유연한 구성
- 메인프레임에서 최대 8개 채널까지 다중 독립 로드 입력
- 증가된 부하 용량을 위한 입력 병렬 연결
- 정적 및 동적 테스트를 위한 입력 병렬 연결
- OPP/OCP/OVP/OTP 보호
- 아날로그 제어 커넥터를 통한 외부 채널 제어/모니터링
- 다중 인터페이스 USB 장치/호스트, RS-232C 및 GPIB/LAN(옵션)
Features
- Sequence function to do high Efficient load simulations
- Flexible configuration with mainframes and plug-in modules
- Multiple independent load inputs up to 8 channels in a mainframe
- Parallel connection of inputs for increased load capacity
- Parallel connection of inputs for static and dynamic tests
- OPP/OCP/OVP/OTP protections
- External channel control/monitoring via an analog control connector
- Multi-Interface USB Device / Host, RS-232C, and GPIB /LAN (Optional)
설명
모든 고속 하중 시뮬레이션 요구 사항 충족
PEL-2004A 및 PEL-2002A는 모듈화된 구조의 다중 채널 프로그래밍 가능한 DC 전자 부하입니다. PEL-2000A 시리즈는 오늘날의 반도체 시장에서 고속 작동으로의 지속적인 변화를 충족하도록 설계되었습니다. 이러한 변화에 따라 반도체 회로를 구동하는 전원 공급 장치, DC-DC 컨버터 및 배터리로 인해 고속 성능 부하를 사용한 전원 공급 장치 설계, 품질 검사 및 특성 인증이 필요하게 되었습니다. PEL-2000A 시리즈는 사용자의 요구사항을 유연하게 수용할 수 있도록 2가지 유형의 메인프레임과 4가지 유형의 로드 모듈을 포함합니다. 모든 부하 모듈 조합을 메인프레임과 함께 사용하여 채널 수와 각 채널의 최대 부하 전력, 전압 및 전류를 기반으로 테스트 시스템을 조정할 수 있습니다. 다중 부하를 병렬로 연결하여 더 높은 전원 공급 장치 출력을 테스트하기 위해 더 높은 전력 부하를 제공할 수 있습니다. 이러한 유연성은 전력 요구 사항이 서로 다른 향후 프로젝트에 필요한 투자를 크게 줄입니다. PEL-2004A는 4개의 로드 모듈을 수용하는 마스터 컨트롤 유닛이 있는 4슬롯 메인프레임인 반면, PEL-2002A는 2개의 로드 모듈을 수용하는 마스터 컨트롤 유닛이 있는 2슬롯 메인프레임입니다. PEL-2004A가 각각 정격 350W의 부하 모듈 4개로 구성된 경우 PEL-2000A 시리즈는 최대 1.4kVA의 전력을 싱크할 수 있습니다. PEL-2002A는 2개의 로드 모듈을 수용하는 마스터 제어 장치가 있는 2슬롯 메인프레임입니다. PEL-2004A가 각각 정격 350W의 부하 모듈 4개로 구성된 경우 PEL-2000A 시리즈는 최대 1.4kVA의 전력을 싱크할 수 있습니다. PEL-2002A는 2개의 로드 모듈을 수용하는 마스터 제어 장치가 있는 2슬롯 메인프레임입니다. PEL-2004A가 각각 정격 350W의 부하 모듈 4개로 구성된 경우 PEL-2000A 시리즈는 최대 1.4kVA의 전력을 싱크할 수 있습니다.
더 높은 부하 용량을 위해 메인프레임을 표준 MIL 20핀 커넥터와 병렬로 연결할 수 있습니다. 마스터 1개와 슬레이브 4개를 포함하여 최대 5개의 메인프레임을 함께 연결하여 고전류 및 고전력 애플리케이션을 위한 7kW의 총 부하 용량을 생성할 수 있습니다. 4개의 듀얼 채널 로드 모듈을 사용하여 PEL-2004A는 8개의 전원 공급 장치 출력을 동시에 테스트할 수 있습니다. 시퀀스 기능을 사용하면 각 채널이 단계당 최대 100초의 속도로 미리 정의된 시퀀스에 따라 로드 싱크를 변경할 수 있습니다. 각 시퀀스는 하나의 클럭 제어 하에 동시에 실행할 수 있습니다. 이것은 다중 출력 전원 공급 장치 부하를 사실적으로 시뮬레이션할 수 있기 때문에 PEL-2000A ASeries의 가장 강력한 기능 중 하나입니다. 동적 모드에서 단계당 최대 25초의 사전 정의된 속도로 두 개의 사전 설정 레벨 사이에서 부하 전류 또는 부하 저항 펄스가 발생합니다. 이것은 빠른 부하 변화에 대한 전원 공급 장치의 응답을 확인하기 위한 표준 테스트 절차로 자주 사용됩니다. 가장 놀라운 것은 여러 로드 채널을 병렬로 연결하여 단일 클럭에서 동기식으로 동적 테스트를 실행할 수 있다는 것입니다. 이 병렬 동적 기능은 또 다른 고전력 부하 없이 고전력 전원 공급 장치에 대한 동적 테스트를 수행할 수 있는 유연성을 제공합니다.
PEL-2000A 시리즈에는 과전류 보호(OCP), 과전압 보호(OVP), 과전력 보호(OPP), 역전압 보호(RVP) 및 저전압 보호(UVP)와 같은 다양한 보호 모드가 있습니다. 보호 모드는 부하 모듈과 DUT를 모두 보호하는 데 유용합니다. 보호 설정이 트립되면 부저를 설정할 수 있습니다. 보호 모드가 트립되면 부하 장치가 경보를 표시하고 전류/전압 싱킹을 중지합니다. 부하 장치가 CR 또는 CV 모드에서 작동할 때 장치는 과도한 전류가 가라앉는 것을 방지하기 위해 과전류 보호가 필요할 수 있습니다. 과전류 보호는 부하가 권장 한계보다 더 많은 전류를 싱킹하는 것을 막고 부하가 소손되는 손상을 방지합니다. 과전압 보호는 전압 싱크의 양을 제한하는 데 사용됩니다. OVP가 트립되면 PEL-2000A 시리즈 부하는 싱킹 전압을 중지합니다. 과전력 보호는 입력 전력이 부하 사양을 초과할 때 사용됩니다. OPP가 트립되면 전원이 더 이상 가라앉지 않습니다. 역전압 보호는 지정된 정격까지 PEL-2000A 시리즈의 역전압 손상을 방지합니다. 역전압 보호가 트립되면 역전압이 제거될 때까지 경보음이 울립니다. Under Voltage Protection은 전압이 설정된 한계 아래로 떨어지면 부하를 끕니다. Go/NoGo 기능은 테스트 결과를 항상 모니터링할 수 있습니다. 테스트 결과가 미리 설정된 한계 범위를 초과하면 디스플레이에 "No Go" 표시가 표시되고 외부 장치 제어를 위해 D-SUB 인터페이스를 통해 "No Go" 신호를 보낼 수 있습니다. 이 Go/NoGo 기능은 CC 모드, CV 모드, 및 CR 모드. "프로그램" 모드에서 각각 10개의 패널 설정 메모리를 포함하는 12개의 프로그램을 편집하여 반복적인 테스트를 위한 작업 루틴을 생성할 수 있습니다. 프로그램이 실행된 후 모든 테스트 단계의 결과와 Go/NoGo 판단이 화면에 표시됩니다. 외부 제어 및 시스템 구성을 위해 PEL-2000A 시리즈는 USB 및 RS-232 인터페이스를 표준으로, LAN과 GPIB를 옵션으로 제공합니다. LabView 드라이버와 데이터 로깅 PC 소프트웨어는 모두 사용 가능한 모든 인터페이스에 대해 지원됩니다. 각 채널에는 후면 패널에 아날로그 제어/모니터링 커넥터가 있어 외부에서 부하를 켜고 끄고 외부에서 부하 입력 전류 및 전압을 모니터링합니다. 프로그램이 실행된 후 모든 테스트 단계의 결과와 Go/NoGo 판단이 화면에 표시됩니다. 외부 제어 및 시스템 구성을 위해 PEL-2000A 시리즈는 USB 및 RS-232 인터페이스를 표준으로, LAN과 GPIB를 옵션으로 제공합니다. LabView 드라이버와 데이터 로깅 PC 소프트웨어는 모두 사용 가능한 모든 인터페이스에 대해 지원됩니다. 각 채널에는 후면 패널에 아날로그 제어/모니터링 커넥터가 있어 외부에서 부하를 켜고 끄고 외부에서 부하 입력 전류 및 전압을 모니터링합니다. 프로그램이 실행된 후 모든 테스트 단계의 결과와 Go/NoGo 판단이 화면에 표시됩니다. 외부 제어 및 시스템 구성을 위해 PEL-2000A 시리즈는 USB 및 RS-232 인터페이스를 표준으로, LAN과 GPIB를 옵션으로 제공합니다. LabView 드라이버와 데이터 로깅 PC 소프트웨어는 모두 사용 가능한 모든 인터페이스에 대해 지원됩니다. 각 채널에는 후면 패널에 아날로그 제어/모니터링 커넥터가 있어 외부에서 부하를 켜고 끄고 외부에서 부하 입력 전류 및 전압을 모니터링합니다. LabView 드라이버와 데이터 로깅 PC 소프트웨어는 모두 사용 가능한 모든 인터페이스에 대해 지원됩니다. 각 채널에는 후면 패널에 아날로그 제어/모니터링 커넥터가 있어 외부에서 부하를 켜고/끄고 부하 입력 전류 및 전압을 외부에서 모니터링합니다. LabView 드라이버와 데이터 로깅 PC 소프트웨어는 모두 사용 가능한 모든 인터페이스에 대해 지원됩니다. 각 채널에는 후면 패널에 아날로그 제어/모니터링 커넥터가 있어 외부에서 부하를 켜고/끄고 부하 입력 전류 및 전압을 외부에서 모니터링합니다.
Description
Satisfy All Your High Speed Load Simulation Needs

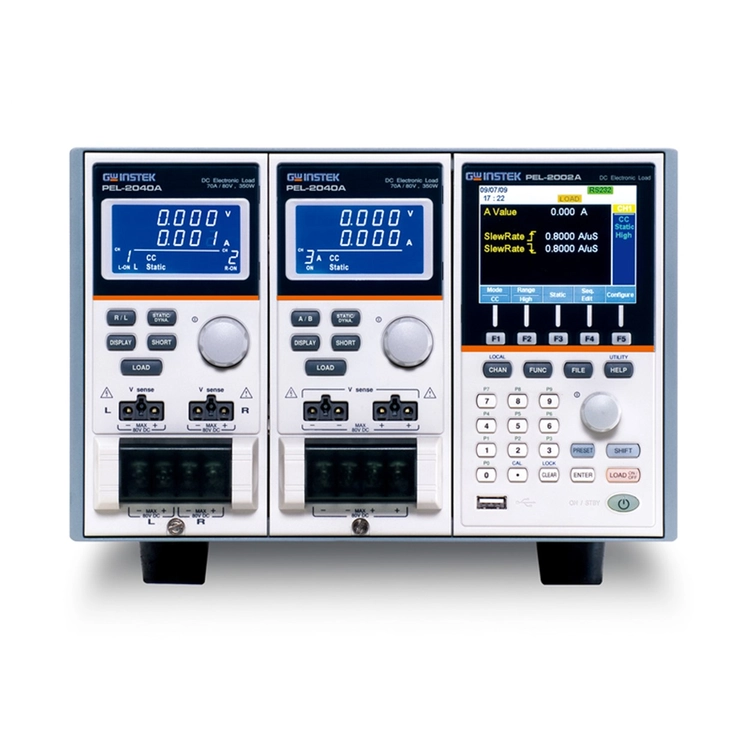

The PEL-2004A and PEL-2002A are multiple channel, programmable DC electronic loads with a modularized structure. The PEL-2000A Series is designed to meet the continuing shift toward high speed operation in today's semiconductor market. As the power supply units, DC-DC converters, and batteries that drive semiconductor circuits to follow this shift, power supply design, quality inspection, and characteristic certification using high-speed performance loads have become necessary. The PEL-2000A Series includes two types of mainframes and 4 types of load modules to accommodate users' requirements in a flexible manner. Any load module combination can be used with a mainframe to tailor a test system based on the number of channels, and the maximum load power, voltage and current of each channel. Multiple loads can be connected in parallel to provide a higher-power load to test higher power supply outputs. This flexibility significantly reduces the investment needed for future projects that have different power requirements. The PEL-2004A is a 4-slot mainframe with a master control unit to hold 4 load modules, while PEL-2002A is a 2-slot mainframe with master control unit to hold 2 load modules. When the PEL-2004A is configured with 4 load modules rated at 350W each, the PEL-2000A series is able to sink up to 1.4kVA of power.
For higher load capacities, mainframes can be linked together in parallel with standard MIL 20-pin connectors. A maximum of 5 mainframes, including one master and 4 slaves can be chained together to create a total load capacity of 7kW for high current and high power applications. Using 4 dual channel load modules, the PEL-2004A is able to test 8 power supply outputs simultaneously. The Sequence function allows each channel to change its load sink according to a predefined sequence at a rate of up to 100 s per step. Each sequence is able to run concurrently under the control of one clock. This is one of the most powerful features of the PEL-2000A ASeries as it is able to realistically simulate a multi-output power supply load. Under Dynamic mode, the load current or load resistance pulses between two preset levels at a pre-defined speed up to 25 s per step. This is often used as the standard test procedure to verify the response of a power supply to quick load changes. Most remarkably, multiple load channels can be connected in parallel to run Dynamic tests synchronously under a single clock. This Parallel Dynamic functionality gives the flexibility to perform dynamic tests for a high-power power supply without the need of another high-power load.
The PEL-2000A Series includes a number of protection modes: Over Current Protection (OCP), Over Voltage Protection (OVP), Over Power Protection (OPP), Reverse Voltage Protection (RVP), and Under Voltage Protection(UVP). The protection modes are useful to protect both the load modules and the DUT(s). A buzzer can be set when a protection setting has been tripped. When a protection mode has been tripped, the load unit will display an alarm and stop sinking current/voltage. When a load unit is operating in CR or CV mode, the unit may need Over Current Protection to prevent excessive current being sunk. Over Current Protection stops the load from sinking more current than its recommended limit and prevents the load from burn-out damage. Over Voltage Protection is used to limit the amount of voltage sink. If the OVP trips, the PEL-2000A Series load will stop sinking voltage. Over Power Protection is used when the input power exceeds the specifications of the load. When OPP is tripped, the power will cease to be sunk. Reverse Voltage Protection prevents reverse voltage damage to the PEL-2000A Series up to the specified rating. When Reverse Voltage Protection has been tripped, an alarm tone will sound until the reverse voltage is removed. Under Voltage Protection will turn off the load when the voltage drops below a set limit. The Go/NoGo function is available to monitor test results all the time. When a test result goes beyond a preset limit range, a "No Go" indication will be shown on the display and a "No Go" signal can be sent out through the D-SUB interface for external device control. This Go/NoGo function is available for CC mode, CV mode, and CR mode. Under "Program" mode, 12 programs, each containing 10 panel setup memories, can be edited to create work routines for repetitive tests. After a program has been executed, the results of all test steps, along with the Go/NoGo judgments, will be shown on the screen. For external control and system configuration, the PEL-2000A series has USB and RS-232 interfaces as standard and LAN as well as GPIB as an option. The LabView driver and Data Logging PC software are both supported for all the available interfaces. Each channel has an analog control/monitoring connector on the rear panel to externally turn a load on/off and to externally monitor load input current and voltage.
