신뢰할 수 있고 안전하며 실용적인 안전 규정 준수 테스트를 위한 견고한 기반
GW Instek은 높은 내구성과 다중 사용자 보호 설계를 갖춘 일련의 안전 테스터 (하이팟 테스터/히팟 테스터) 를 출시합니다 . GPT-9800은 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 규정과 같은 안전 표준의 준수에 필요한 모든 주요 테스트 항목을 지원합니다.
또한 최대 출력 용량이 500VA인 새로운 안전 테스터(하이팟 테스터/히팟 테스터) 제품군인 GPT-9900 시리즈를 출시합니다. GPT-9904, GPT-9903A, GPT-9902A 및 GPT-9901A를 포함한 4개의 제품군이 200VA 출력 용량을 제공하는 GPT-9800 시리즈에 합류하여 전자 제품의 안전 테스트를 위한 더 높은 전력 수요가 있는 시장에 서비스를 제공합니다. 제품 및 구성 요소. GPT-9000 시리즈는 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 규정과 같은 안전 표준 준수에 필요한 모든 주요 테스트 항목을 지원합니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GOOD WILL INSTEK

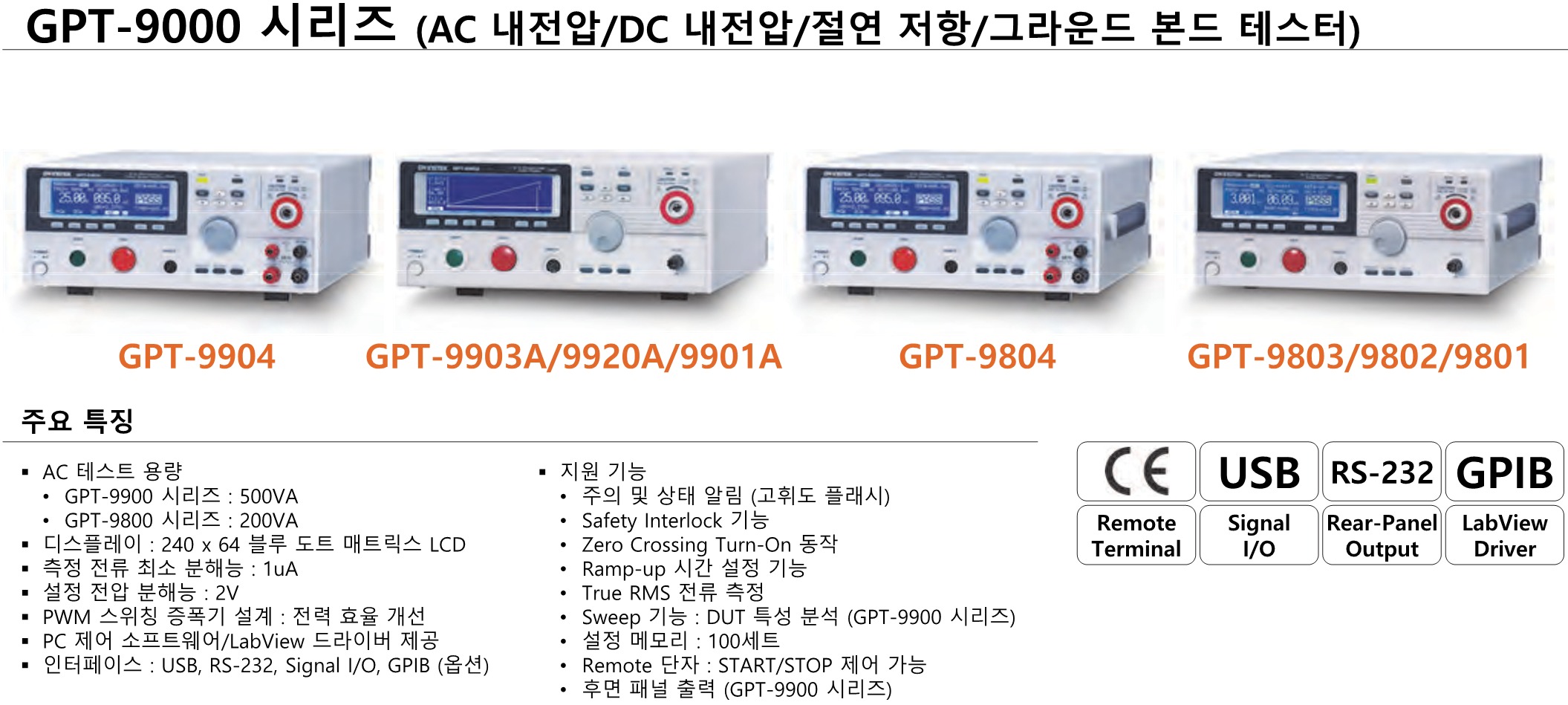

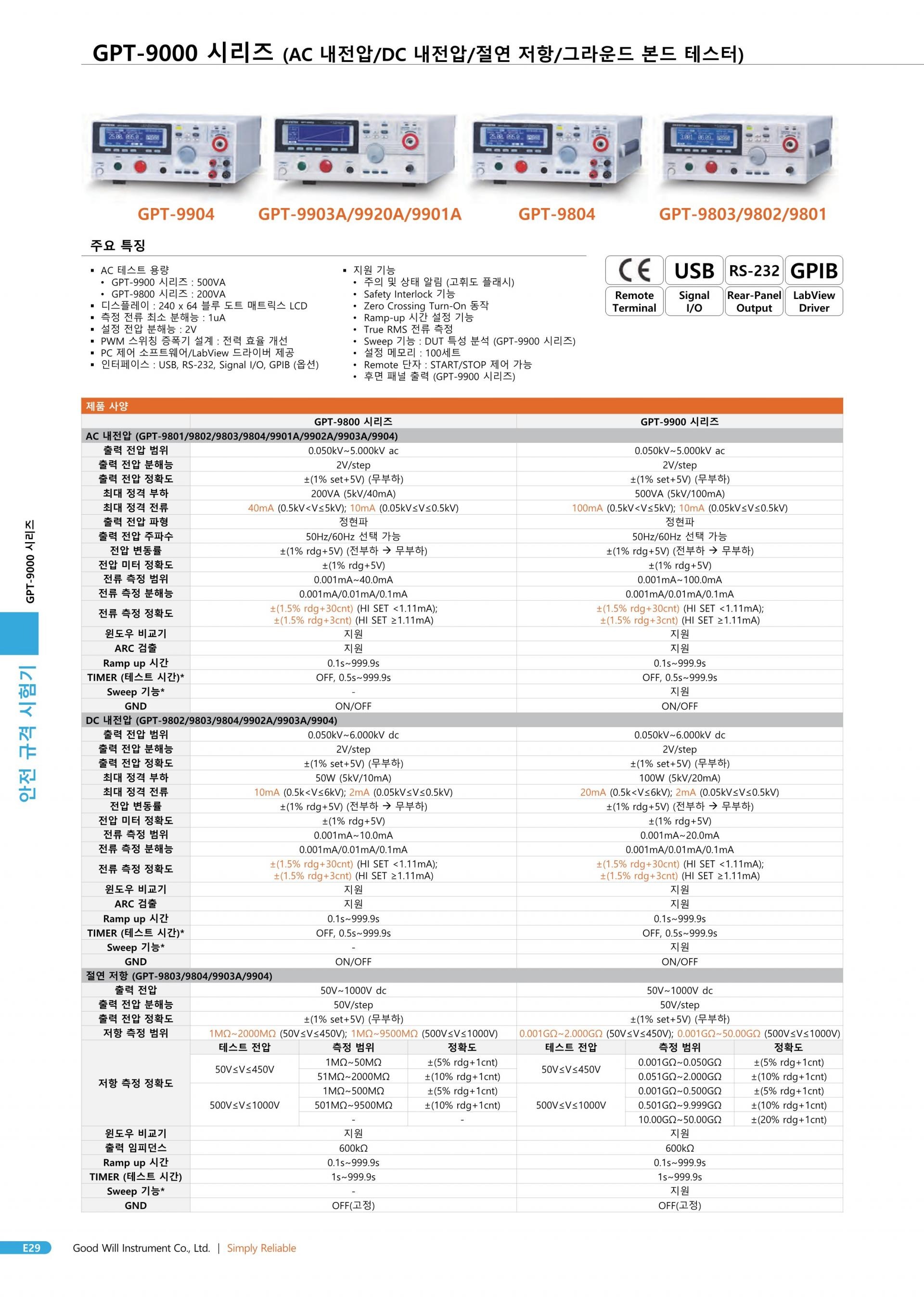

GPT-9000 [GPT-9800 (200VA) ・ GPT-9900 (500VA)] Series — Electrical Safety Analyzer
• GPT-9000 Series
GPT-9800 Series (200VA)
GPT-9801 ・ GPT-9802 ・ GPT-9803 ・ GPT-9804
GPT-9900 Series (500VA)
GPT-9901A ・ GPT-9902A ・ GPT-9903A ・ GPT-9904
• GPT-9800 Series (200VA)
GPT-9801 ・ GPT-9802 ・ GPT-9803 ・ GPT-9804
특징
Features
설명
신뢰할 수 있고 안전하며 실용적인 안전 규정 준수 테스트를 위한 견고한 기반
GW Instek은 높은 내구성과 다중 사용자 보호 설계를 갖춘 일련의 안전 테스터 (하이팟 테스터/히팟 테스터) 를 출시합니다 . GPT-9800은 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 규정과 같은 안전 표준의 준수에 필요한 모든 주요 테스트 항목을 지원합니다.

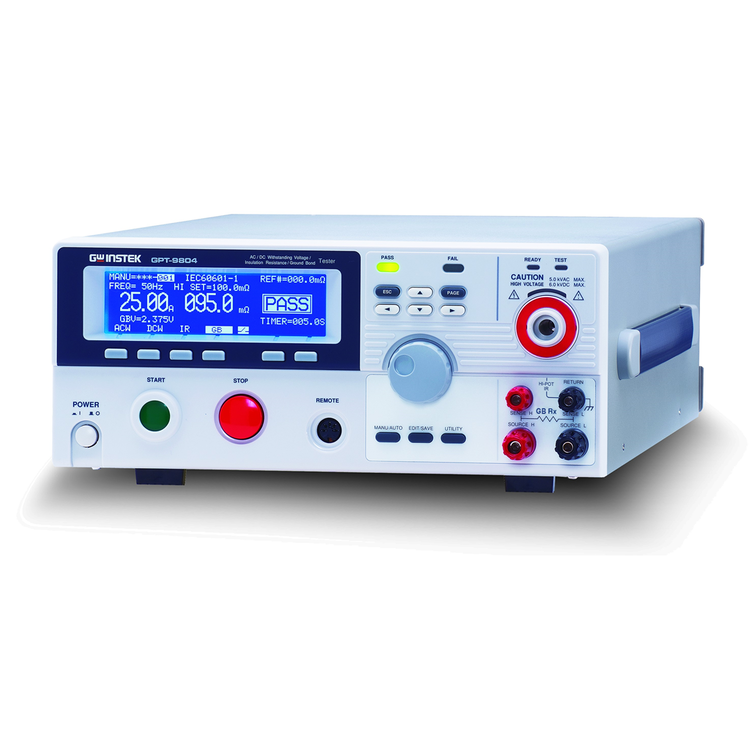

GPT-9800 시리즈의 총 4개의 안전 테스터(GPT-9804, GPT-9803, GPT-9802 및 GPT-9801)는 다양한 애플리케이션에 사용할 수 있습니다. GPT-9804는 AC 내성, DC 내성, 절연 저항 및 접지 결합 테스트를 수행할 수 있는 4-in-1 모델입니다. GPT-9803은 3-in-1 모델로 AC내성, DC내성, 절연저항 테스트를 모두 수행할 수 있습니다. GPT-9802는 AC 및 DC 내성 테스트를 모두 수행할 수 있는 반면 GPT-9801은 AC 내성 테스트를 수행할 수 있습니다. 일련의 안전 테스터는 AC 200VA 최대 출력 용량의 고효율 PWM 증폭기 플랫폼을 기반으로 구축되어 입력 AC 소스의 전압 변동으로 인한 영향을 방지합니다. 이는 GPT-9800 시리즈의 모든 테스트에서 안정적인 전압 공급을 보장합니다.
사용자 보호를 목표로 하는 GPT-9800 시리즈는 하드웨어 및 소프트웨어 제어를 조합하여 안전성을 향상시킵니다. 테스터를 켤 때마다 모든 기능과 작동이 정상 상태인지 자체 점검이 수행됩니다. 제로 크로싱 턴온 설계는 서지 전압 출력의 영향을 피하기 위해 항상 사인파의 제로 크로싱에서 시작하도록 출력 전압을 부과합니다. 비정상적인 출력 전압이 감지되거나 테스트 중에 상한 또는 하한 전류 제한에 도달하면 출력 전압이 자동으로 차단됩니다(150μs 이내). 위험한 부상으로부터 작업자를 보호하기 위해 GPT-9800 시리즈는 DUT에 남아 있는 과도한 전압을 제거하기 위해 매번 테스트 후(200ms 이내) DUT를 자동으로 방전합니다. 안전을 더욱 보장하기 위해 인터록 커넥터는 부주의한 작동을 방지하기 위한 이중 보호 장치로도 사용할 수 있습니다.

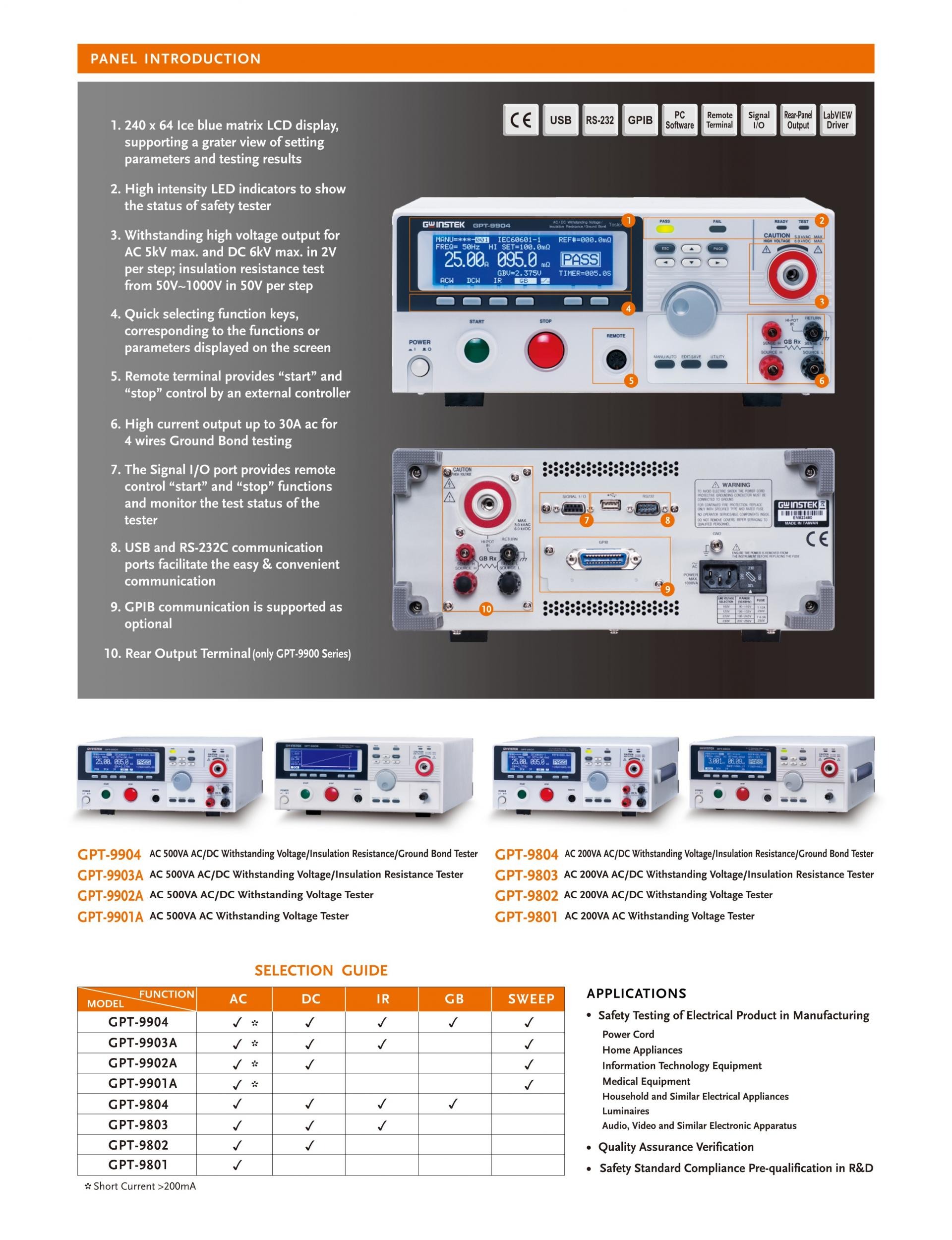

GPT-9800 시리즈는 간단하고 선명한 패널 레이아웃, 고해상도 도트 매트릭스 LCD 디스플레이 및 컬러 LED 표시등을 갖추고 있어 작업자가 측정 결과를 쉽고 빠르게 해석할 수 있습니다. AC 내전압(AC 5kV/40mA), DC 내전압(DC 6kV/10mA), 절연저항(DC 50V ~ 1000V), 접지본드(AC 30A max.) 테스트 등 모든 주요 테스트 기능은 높은 안정성에서 수행됩니다. 고분해능 측정 결과가 있는 전압 출력. 또한 테스트 기간, 램프 업 시간 및 출력 전압의 상한/하한을 완전히 조정할 수 있어 정확한 측정 결과와 함께 다양한 안전 테스트를 수용할 수 있습니다.
GPT-9800의 기타 기능 및 특징은 다음과 같습니다. 접지 본드 테스트를 위한 개방 회로 감지로 확신을 갖고 정확한 측정 결과를 얻습니다. 패널 설정을 저장하기 위한 100개의 메모리 세트, 단일 테스트를 위해 개별적으로 호출하거나 순차적으로 자동 테스트를 위해 호출할 수 있습니다. 안전 테스터의 원격 시작/정지 제어 수단으로 제공되는 전면 패널의 원격 출력 온-오프 단자 및 후면 패널의 신호 I/O 포트; PC 원격 제어 및 테스트 결과 로깅에 사용할 수 있는 RS-232C, USB 및 GPIB(옵션) 인터페이스.
Description
A Solid Foundation for Reliable, Safe and Practical Safety Compliance Testing
GW Instek is launching to the market a series of safety tester (hi-pot tester/hipot tester) with high durability and multiple user-protection design. The GPT-9800 supports the major test items among all the needed for the compliance of the safety standards such as IEC, EN, UL, CSA, GB, JIS and other safety regulations.
A total of 4 safety testers in the GPT-9800 Series, namely GPT-9804, GPT-9803, GPT-9802 and GPT-9801, are available for various applications. The GPT-9804 is a 4-in-1 model capable of performing AC withstanding, DC withstanding, insulation resistance and ground bond tests. The GPT-9803 is a 3-in-1 model capable of performing AC withstanding, DC withstanding as well as insulation resistance tests. The GPT-9802 is capable of performing both AC and DC withstanding tests, whereas the GPT-9801 is able to perform AC withstanding test. The series of safety tester is built upon a high-efficiency PWM amplifier platform with AC 200VA maximum output capacity to impede the influence from the voltage fluctuation of the input AC source. This ensures a stable voltage supply for all the tests of the GPT-9800 Series.
Targeting user’s protections, the GPT-9800 series uses a combination of hardware and software controls to improve safety: A self-check is performed to make sure all the functions and operations are under normal condition each time when the tester is turned on; the Zero Crossing Turn-On design imposes the output voltage to always begin at the zero crossing of a sine wave to avoid the impact of surge voltage output; and the output voltage is automatically cut off (within 150μs) when abnormal output voltages have been detected or when the upper or lower current limits have been reached during testing. To protect operator from hazardous injury, the GPT-9800 Series automatically discharges the DUT after test (within 200ms) each time to eliminate excessive voltage that remains on the DUT. To further ensure safety, the interlock connector can also be used as double protections to prevent inadvertent operation.
The GPT-9800 Series, equipped with a simple & clear panel layout, a high resolution dot matrix LCD display, and color LED indicators, allows operators to interpret measurement results easily and quickly. All major test functions, including AC withstanding (AC 5kV/40mA), DC withstanding (DC 6kV/10mA), insulation resistance (DC 50V ~ 1000V) and ground bond (AC 30A max.) tests, are performed under a high-stability voltage output with high-resolution measurement results. Further more, the test duration, ramp up time and upper/lower limits of the output voltage are fully-adjustable to accommodate a wide variety of safety tests with accurate measurement results.
Other functions and features of the GPT-9800 include: open circuit detection for ground bond testing to get correct measurement result with confidence; 100 sets of memory to save panel settings, which can be recalled for single test individually or for automatic tests in sequence; a remote output on-off terminal in the front panel and a signal I/O port in the rear panel provided as the means for remote start/stop control of the safety tester; RS-232C, USB and GPIB (optional) interfaces available for PC remote control and test result logging.
• GPT-9900 Series (500VA)
GPT-9901A ・ GPT-9902A ・ GPT-9903A ・ GPT-9904
특징
Features
설명
신뢰할 수 있고 안전하며 실용적인 안전 규정 준수 테스트를 위한 견고한 기반
GWInstek은 최대 출력 용량이 500VA인 새로운 안전 테스터(하이팟 테스터/히팟 테스터) 제품군인 GPT-9900 시리즈를 출시합니다. GPT-9904, GPT-9903A, GPT-9902A 및 GPT-9901A를 포함한 4개의 제품군이 200VA 출력 용량을 제공하는 GPT-9800 시리즈에 합류하여 전자 제품의 안전 테스트를 위한 더 높은 전력 수요가 있는 시장에 서비스를 제공합니다. 제품 및 구성 요소. GPT-9000 시리즈는 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 규정과 같은 안전 표준 준수에 필요한 모든 주요 테스트 항목을 지원합니다.

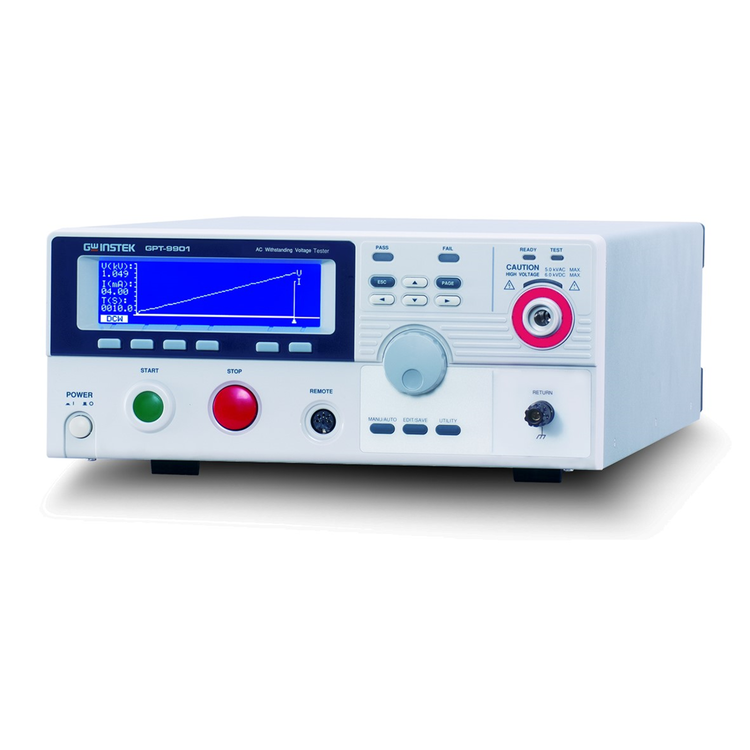

GPT-9900 시리즈는 AC 500VA 최대 출력의 플랫폼을 기반으로 합니다. GPT-9904는 4-in-1 모델로 AC내성, DC내성, 절연저항, 접지접지 테스트를 수행할 수 있으며 GPT-9903A는 AC내성, DC내성, 절연 저항 테스트. GPT-9902A는 AC 및 DC 내성 테스트를 모두 수행할 수 있는 반면 GPT-9901A는 AC 내성 테스트만 수행할 수 있습니다. GPT-9900 시리즈 안전 테스터는 GPT-9800 시리즈의 모든 좋은 기능과 장점을 따릅니다. 고효율 PWM 증폭기는 GPT-9900 플랫폼 설계의 핵심으로 입력 AC 소스의 전압 변동으로 인한 영향을 방지합니다. 위험한 부상으로부터 작업자를 보호하기 위해 테스트 중 비정상적인 출력 전압 또는 전류 제한 트립이 감지되면 출력 전압이 자동으로 차단됩니다(150μs 이내). GPT-9900 시리즈는 각 테스트 후에 DUT를 자동으로 방전하여 DUT에 남아 있는 과도한 전압을 제거합니다.
깔끔하고 사용하기 쉬운 디자인 컨셉에 따라 GPT-9900 시리즈는 간단하고 명확한 패널 레이아웃, 고해상도 도트 매트릭스 LCD 디스플레이 및 컬러 LED 표시등을 갖추고 있어 작업자가 측정 결과를 쉽고 빠르게 해석할 수 있습니다. 200VA 안전 테스터의 보완 역할에서 GPT-9900 시리즈는 500VA 출력 플랫폼을 기반으로 설계되어 AC 내성(AC 5kV/100mA), DC 내성(DC 6kV/20mA), 절연을 포함한 모든 주요 테스트 기능을 향상시킵니다. 저항(DC 50V ~ 1000V/50GΩ max.) 및 접지 결합(AC 32A max./650mΩ max.) 테스트, 고전력 측정 기능. 또한 테스트 기간, 램프 업 시간 및 출력 전압의 상한/하한을 완전히 조정할 수 있어 정확한 측정 결과와 함께 다양한 안전 테스트를 수용할 수 있습니다. GPT-9900 시리즈의 ’Sweep’ 기능은 테스트 기간 전체에 걸쳐 테스트 결과를 지점별로 표시하여 추적 그래프를 형성할 수 있습니다. 이 그래픽 디스플레이는 인가된 전압이나 전류 또는 테스트 시간의 변화에 대한 매개변수 응답을 관찰하여 DUT의 특성 검증을 수행합니다. 그래프에서 이동 가능한 마커를 사용하여 사용자의 특정 관심 지점에 대한 매개변수 판독값을 얻을 수 있습니다.

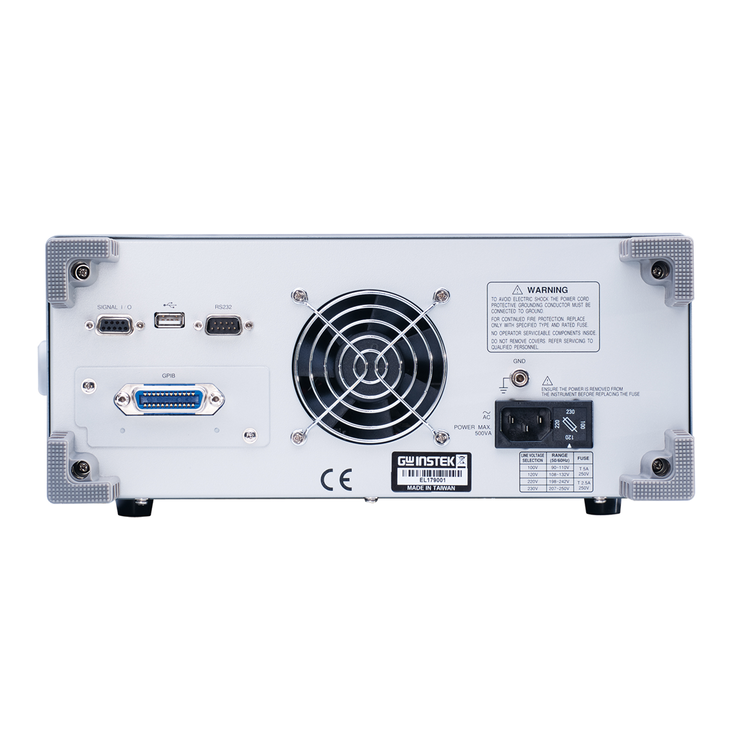

GPT-9900 시리즈의 다른 중요한 기능과 특징에는 시스템 애플리케이션을 위한 후면 패널 출력, 접지 본드 테스트를 위한 장치의 적절한 연결을 보장하기 위한 개방 회로 감지, 개별 또는 순차 테스트, 안전 테스터의 원격 시작/중지 제어 수단으로 제공되는 전면 패널의 원격 출력 온-오프 단자 및 후면 패널의 신호 I/O 포트, RS-232C, USB 및 GPIB(옵션 ) PC 원격 제어 및 테스트 결과 로깅에 사용할 수 있는 인터페이스.
Description
A Solid Foundation for Reliable, Safe and Practical Safety Compliance Testing
GWInstek is launching a new safety tester (hi-pot tester/hipot tester) family, the GPT-9900 series, with 500VA maximum output capacity to the market. The family of four, including GPT-9904, GPT-9903A, GPT-9902A and GPT-9901A, come joining the GPT-9800 series, which carries 200VA output capacity, to serve the market with higher power demands for the safety tests of electronic products and components. The GPT-9000 series supports the major test items among all the needed for the compliance of the safety standards such as IEC, EN, UL, CSA, GB, JIS and other safety regulations.
The GPT-9900 series is built upon a platform of AC 500VA maximum power output. The GPT-9904 is a 4-in-1 model capable of performing AC withstanding, DC withstanding, insulation resistance and ground bond tests, whereas the GPT-9903A is a 3-in-1 model capable of performing AC withstanding, DC withstanding and insulation resistance tests. The GPT-9902A is capable of performing both AC and DC withstanding tests whereas The GPT-9901A is able to only perform AC withstanding tests.The GPT-9900 series safety tester follows every good feature and advantage of the GPT-9800 series. The high-efficiency PWM amplifier is the core of GPT-9900 platform design to impede the influence from the voltage fluctuation of input AC source. The output voltage is automatically cut off (within 150μs) upon the detection of an abnormal output voltage or a trip of current limits during test to protect the operator from hazardous injury. The GPT-9900 series automatically discharges the DUT after each test to eliminate excessive voltage that remains on the DUT.
Following a tidy and easy-to-use design concept, the GPT-9900 series is equipped with a simple & clear panel layout, a high resolution dot matrix LCD display, and color LED indicators, allowing operators to interpret measurement results easily and quickly. In the role as the complement of 200VA safety testers, the GPT-9900 series is designed upon a 500VA output platform to enhance all major test functions, including AC withstanding (AC 5kV/100mA), DC withstanding (DC 6kV/20mA), insulation resistance (DC 50V ~ 1000V/50GΩ max.) and ground bond (AC 32A max./650mΩ max.) tests, with high-power measurement capabilities. Further more, the test duration, ramp up time and upper/lower limits of the output voltage are fully-adjustable to accommodate a wide variety of safety tests with accurate measurement results. The ‘Sweep’ function of the GPT-9900 series is able to display the test results point by point all through the testing period to form a trace graph. This graphic display performs the characteristic verification of a DUT through observing the parameter response to the changes of the applied voltage or current or testing time. On the graph a movable marker is available to get the parameter reading on the specific point of user’s interest.
Other significant functions and features of the GPT-9900 series include the rear panel output for system applications, the open-circuit detection to ensure proper connections of apparatus for ground bond test, 100 sets of memory to save and recall the panel settings for individual or sequential tests, a remote output on-off terminal in the front panel and a signal I/O port in the rear panel provided as the means for remote start/stop control of the safety tester, and RS-232C, USB and GPIB (optional) interfaces available for PC remote control and test result logging.
