LECROY 르크로이 WAVEPULSER – 굿맨시스템 (가격문의) 40IX 고속 인터커넥트 분석기
111,111원
LECROY WAVEPULSER 40IX 고속 인터커넥트 분석기
LECROY WAVEPULSER 40IX High-speed Interconnect Analyzer

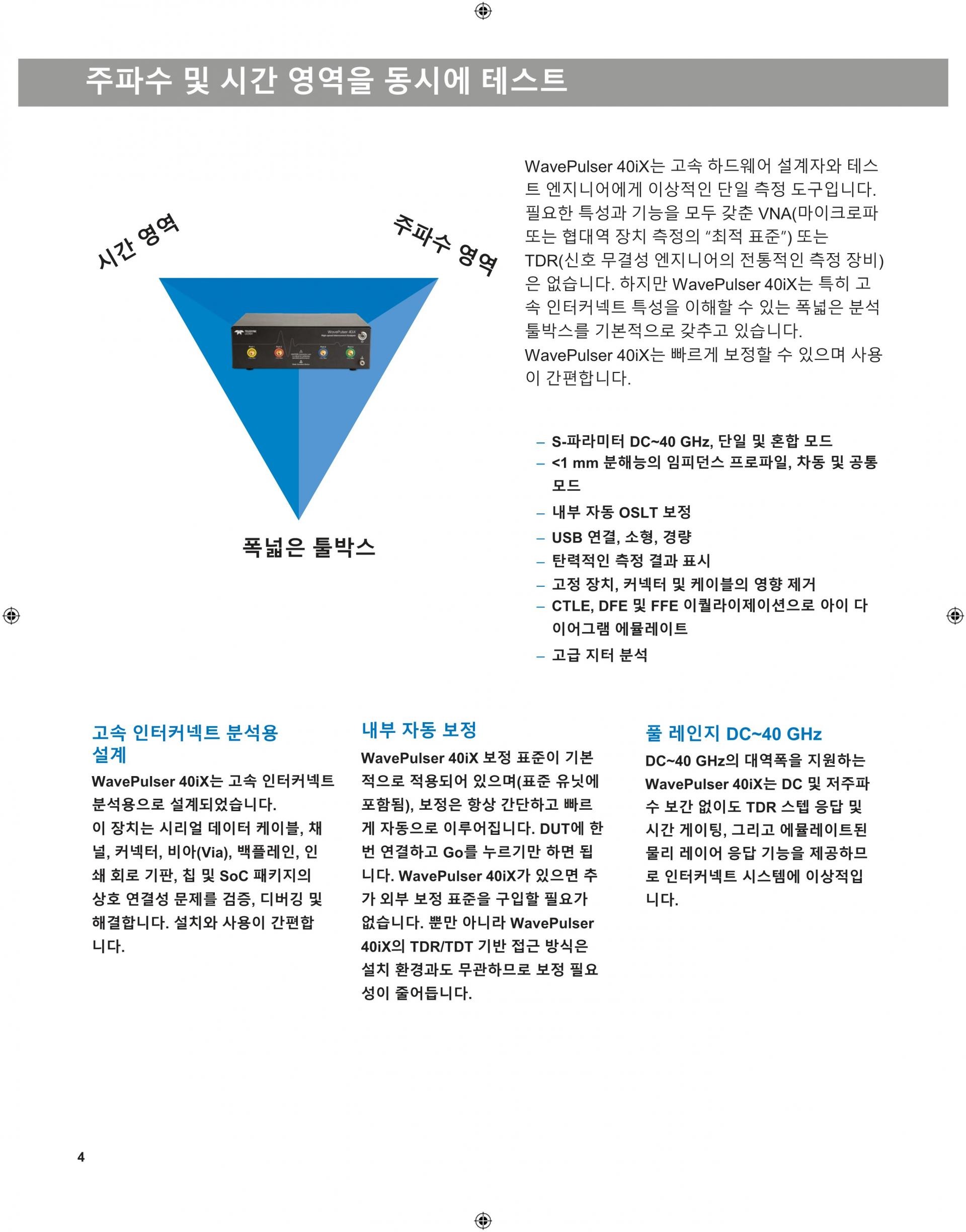

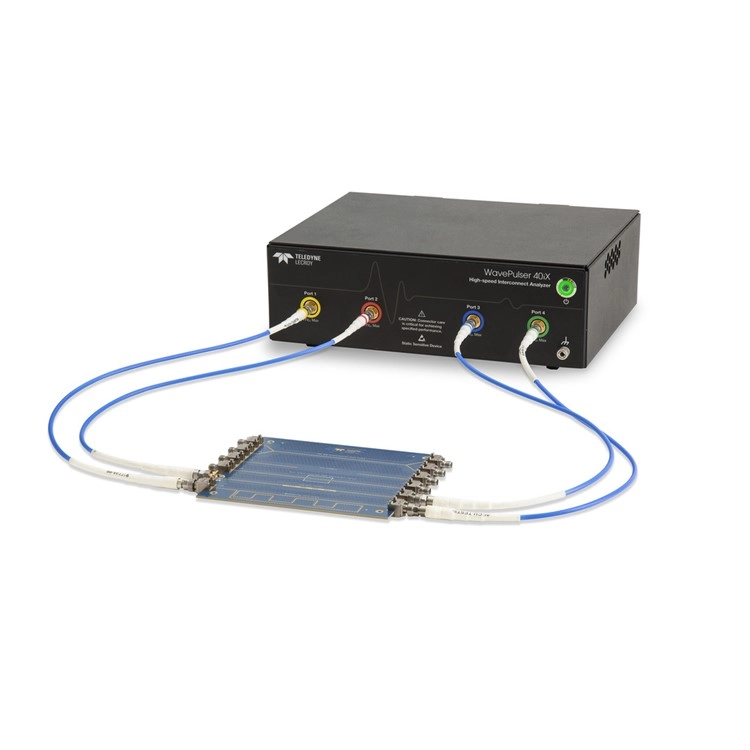

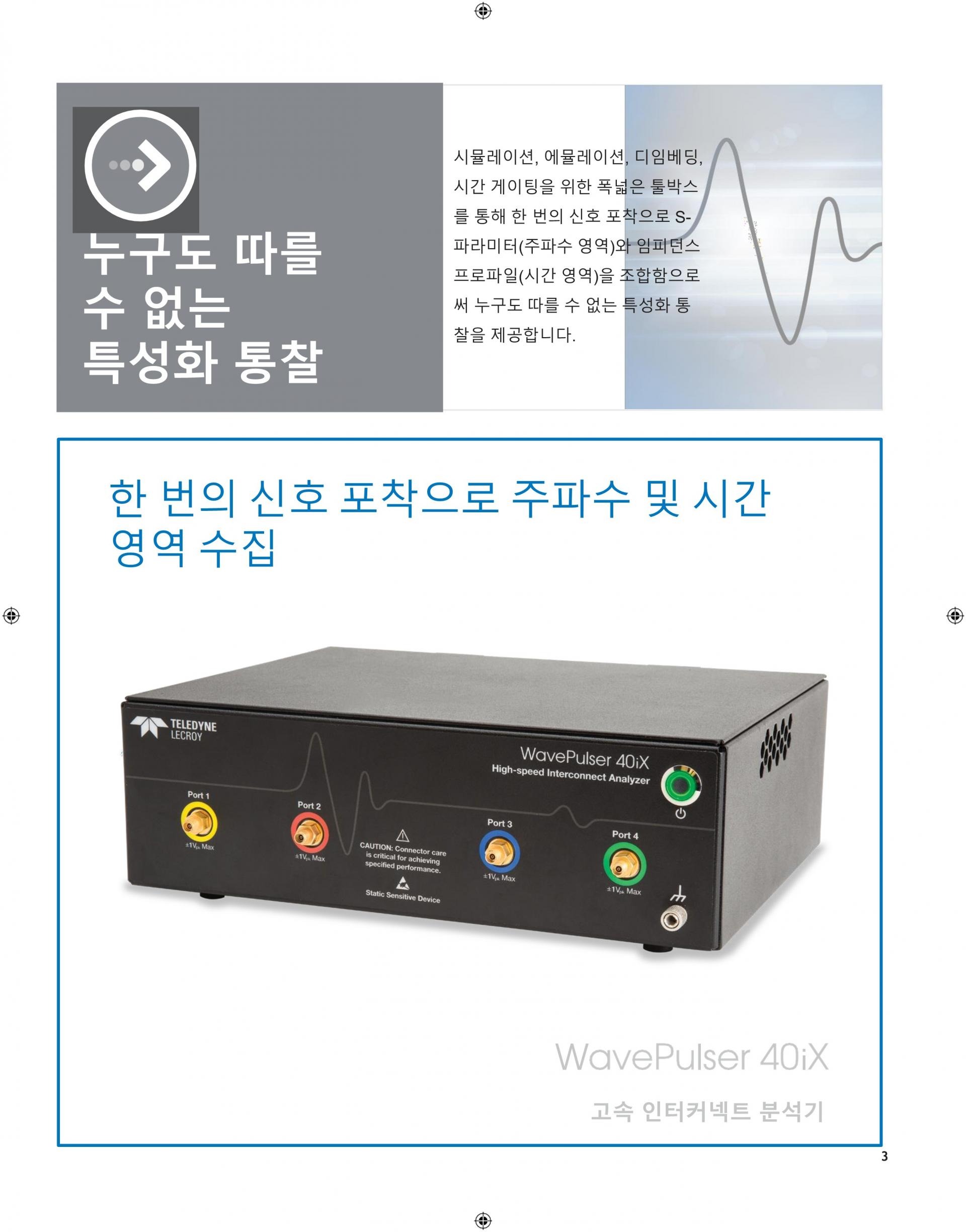

WavePulser 40iX 고속 하드웨어 설계자와 테스트 엔지니어를 위한 이상적인 단일 측정 도구입니다. 딥 툴박스를 사용한 단일 수집에서 S-파라미터(주파수 도메인)와 임피던스 프로파일(시간 도메인)의 조합은 고속 상호 연결의 탁월한 특성 분석 통찰력을 제공합니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.

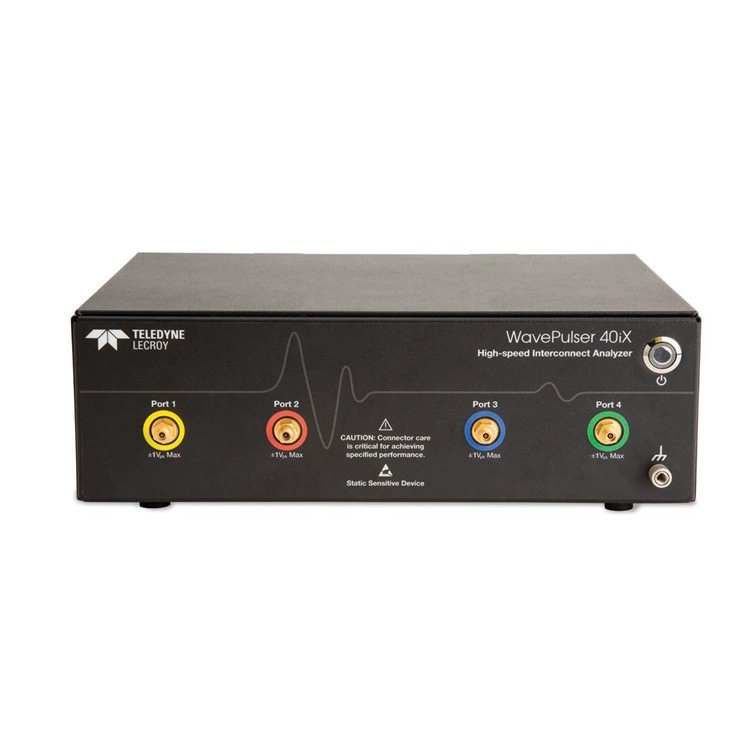

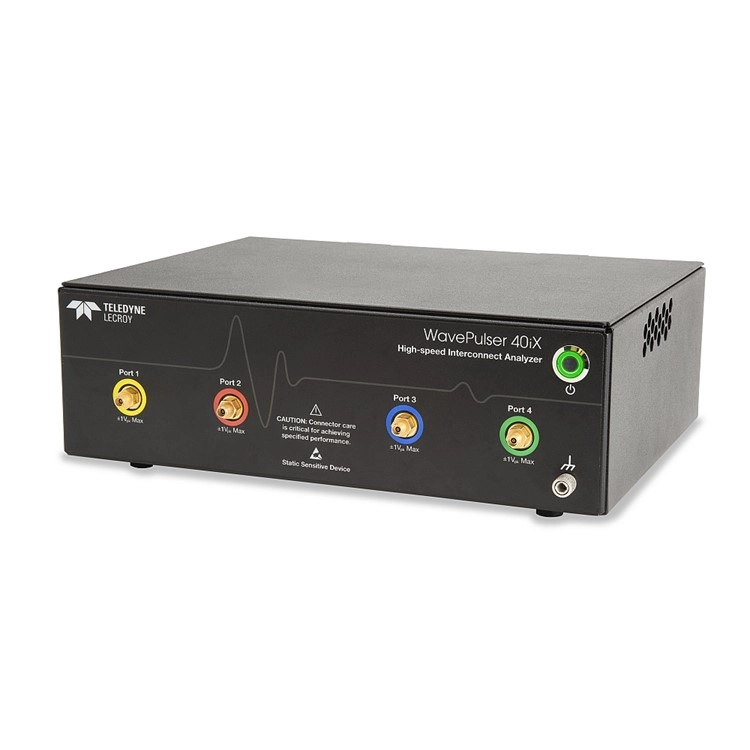

르크로이 LECROY
WAVEPULSER 40IX
고속 인터커넥트 분석기
WAVEPULSER 40IX High-speed Interconnect Analyzer
- S-파라미터 DC ~ 40GHz, 싱글 엔드 및 믹스드 모드
- 1mm 미만의 분해능, 차동 및 공통 모드의 임피던스 프로파일
- 내부 자동 OSLT 교정
- USB 연결, 소형, 경량
- 측정값의 유연한 표시
- 테스트 픽스쳐, 커넥터 및 케이블에서 효과 제거
- CTLE, DFE 및 FFE 이퀄라이제이션으로 아이다이어그램 에뮬레이션
- 고급 지터 분석

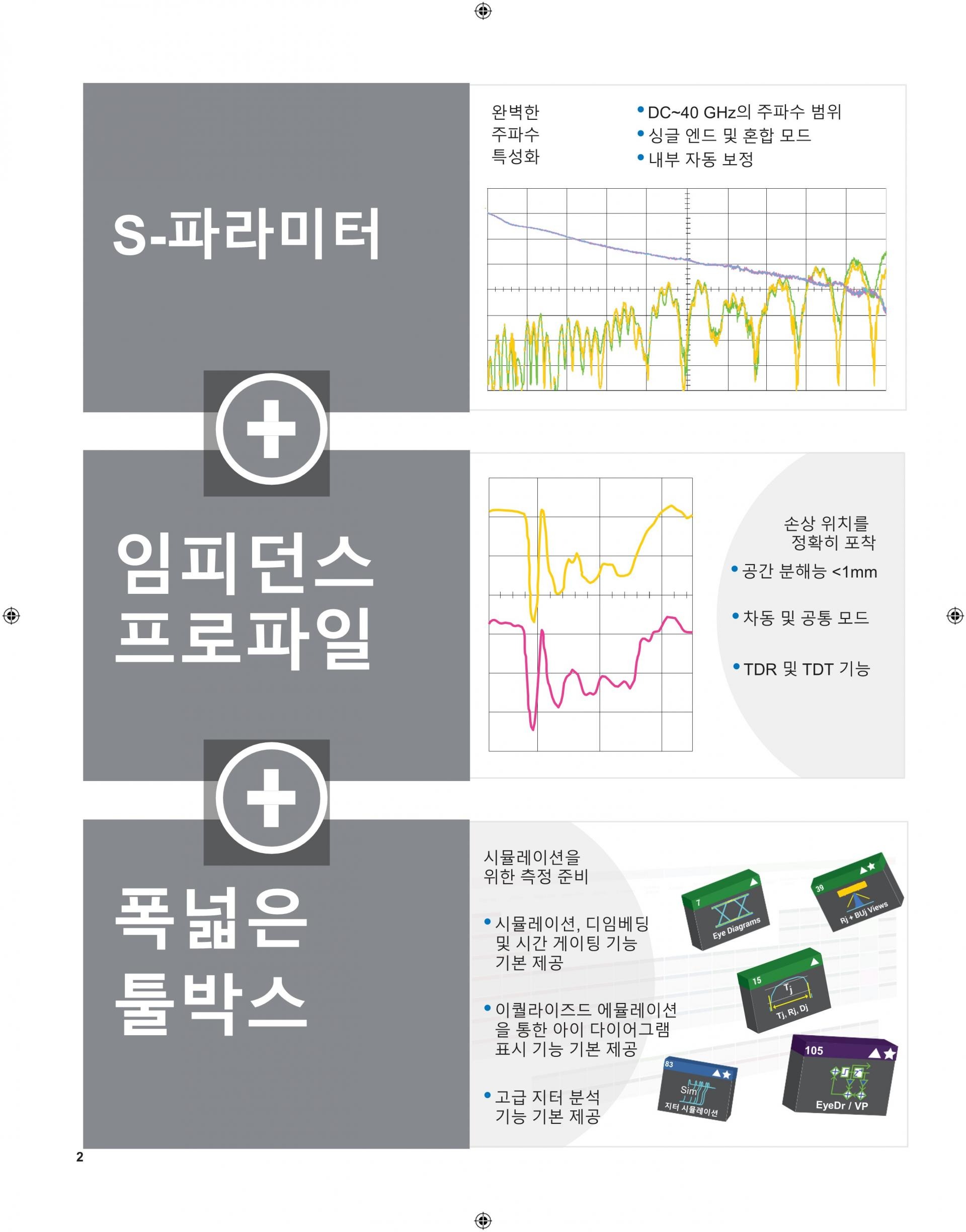

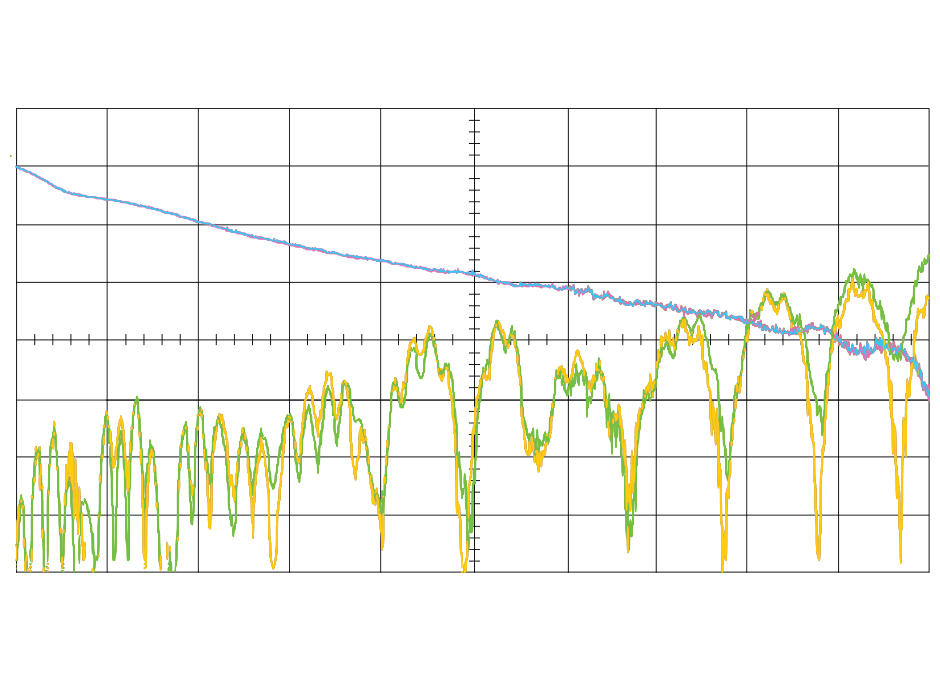

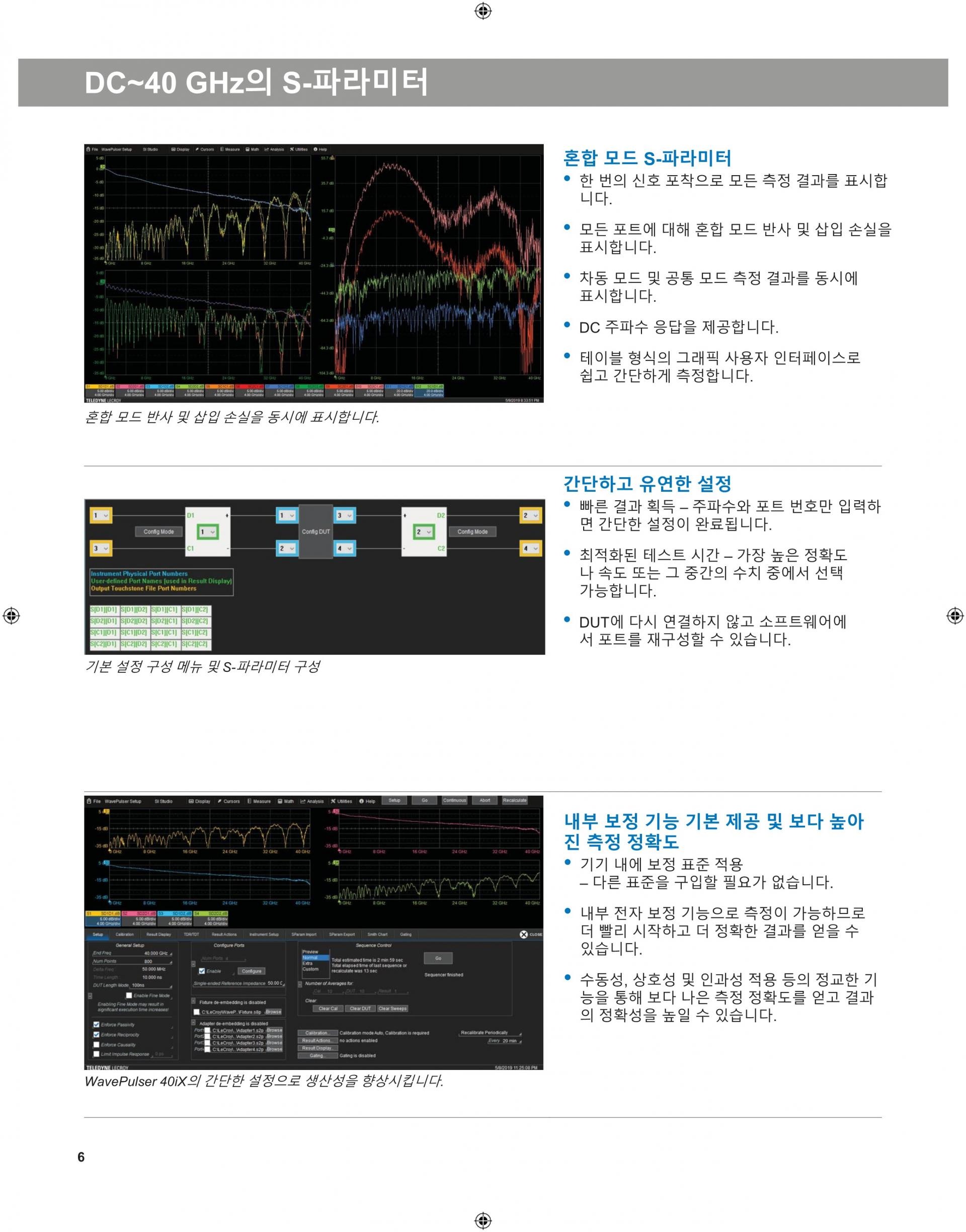

DC ~ 40GHz의 주파수 범위와 싱글 엔드 및 혼합 모드 S-파라미터를 지원하는 완벽한 주파수 특성화. 내장된 자동 내부 교정은 빠르고 쉽습니다. OLST 교정 키트는 WavePulser-40iX-BUNDLE은 측정 기준면을 필요에 따라 이동할 수 있도록 합니다. |  |

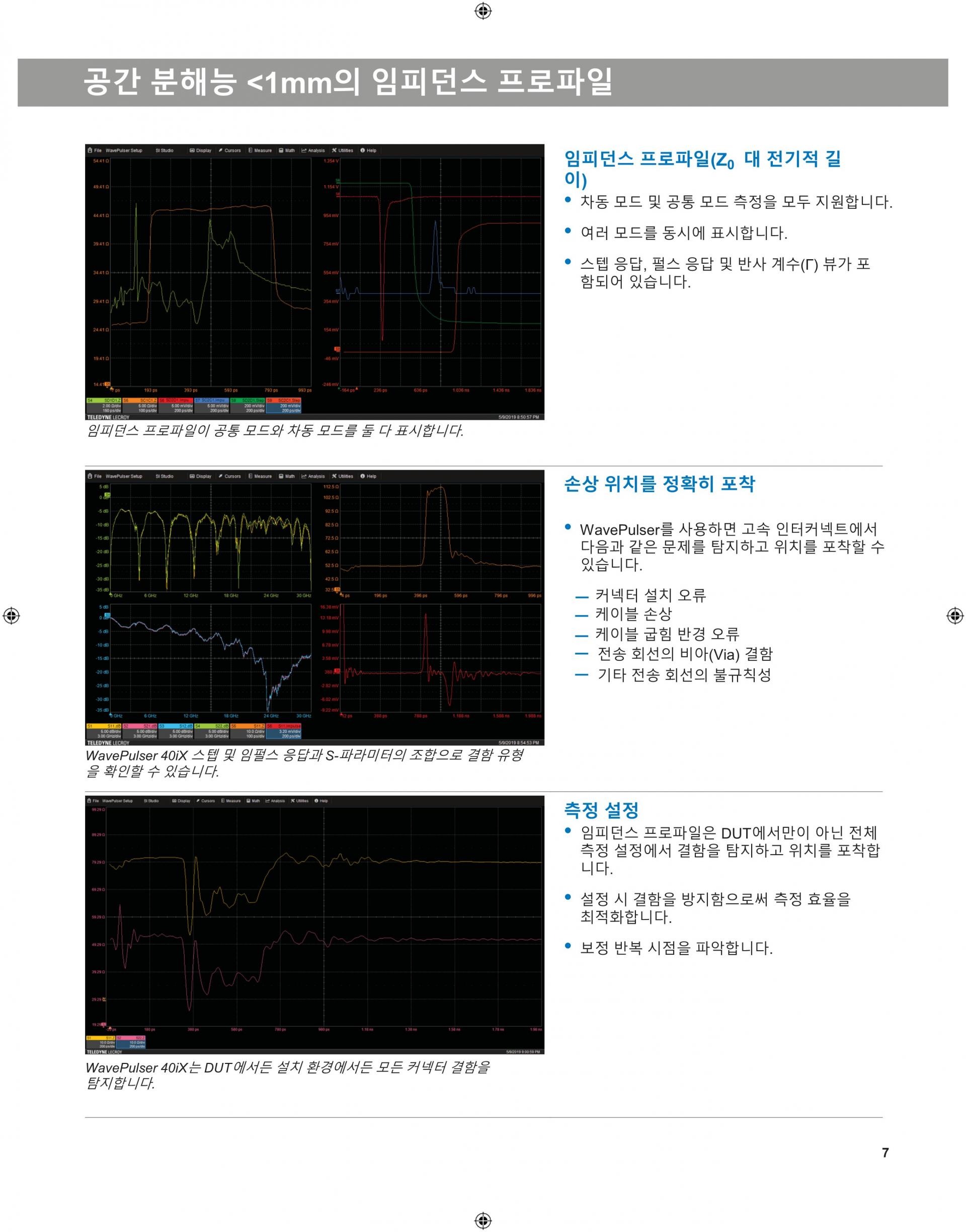

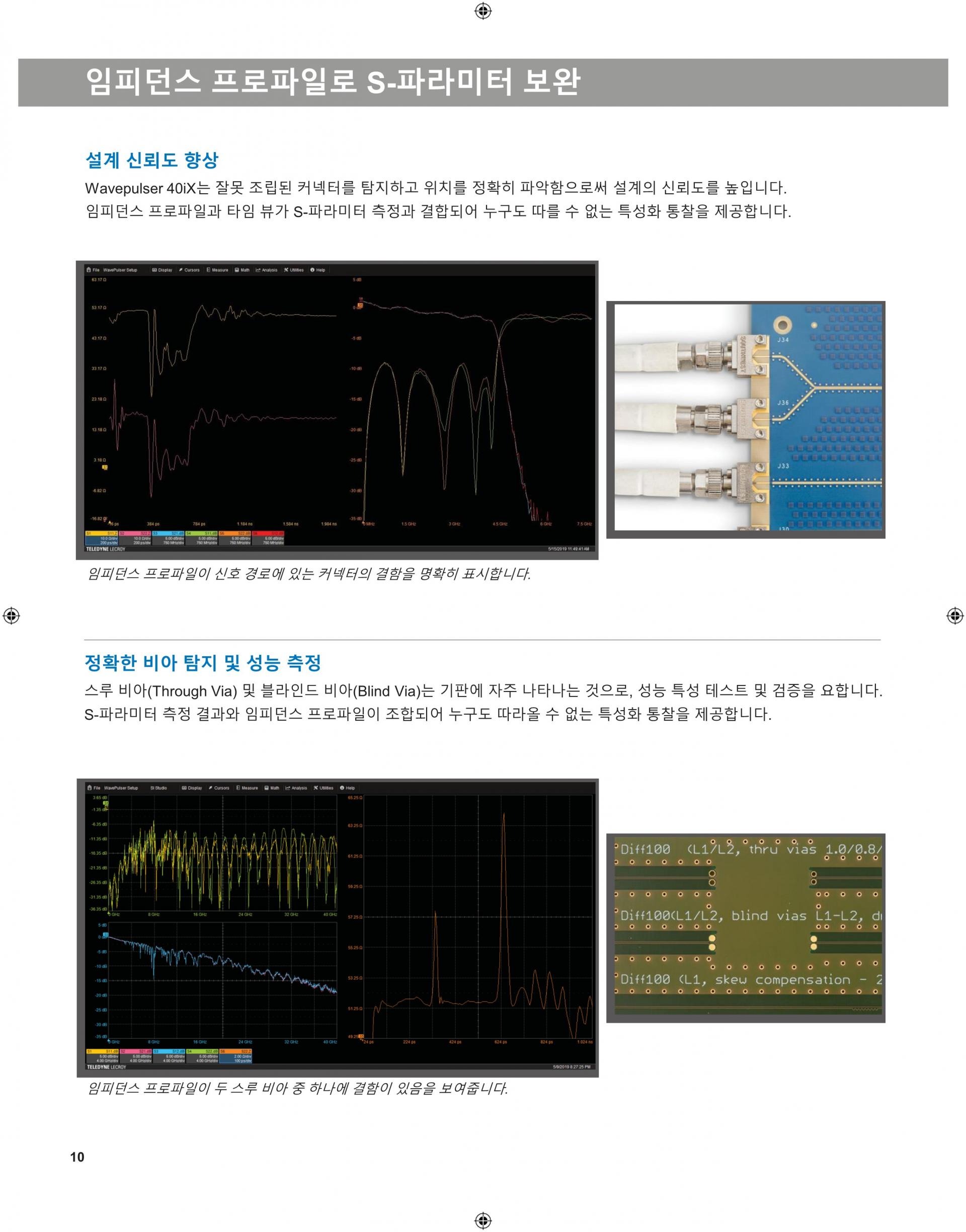

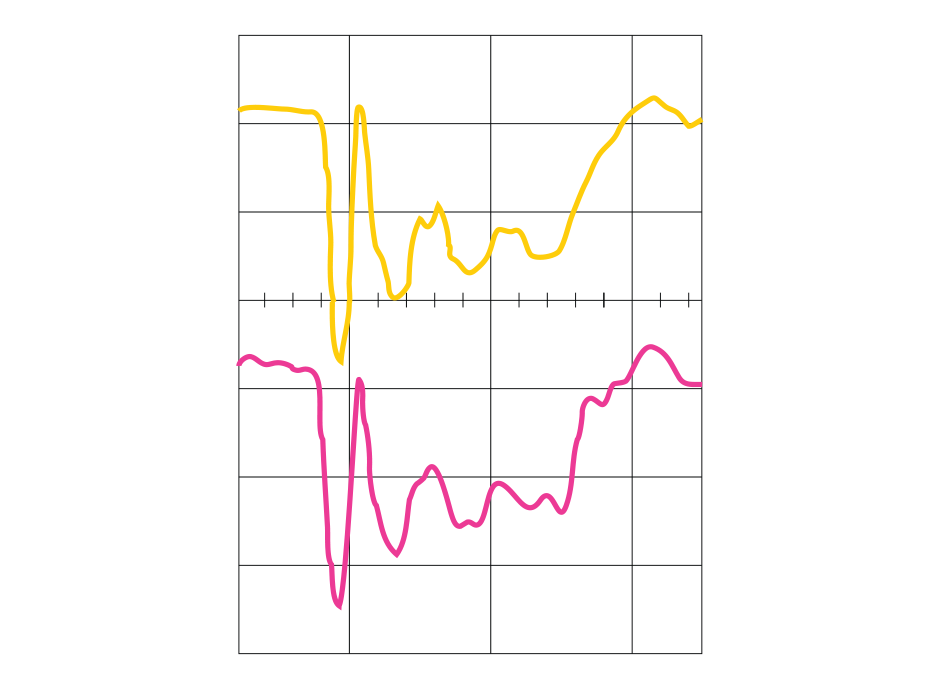

1mm 미만의 길이 분해능과 차동 및 공통 모드 임피던스 프로파일을 모두 지원하여 장애를 정확하게 찾습니다. TDR 및 TDT 기능은 반사 및 전송된 응답 모두를 완벽하게 측정합니다. |  |

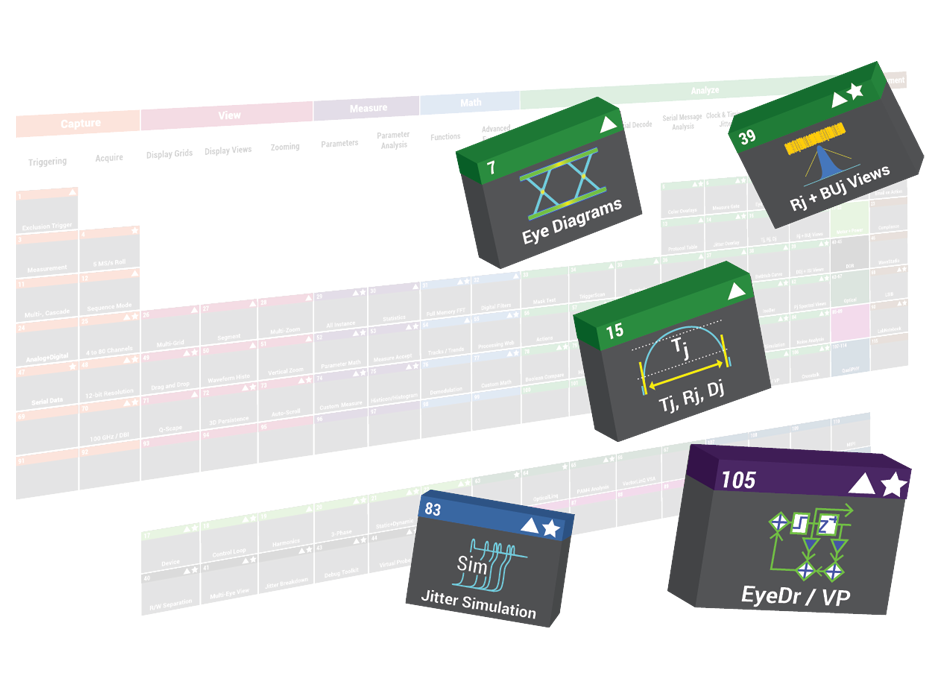

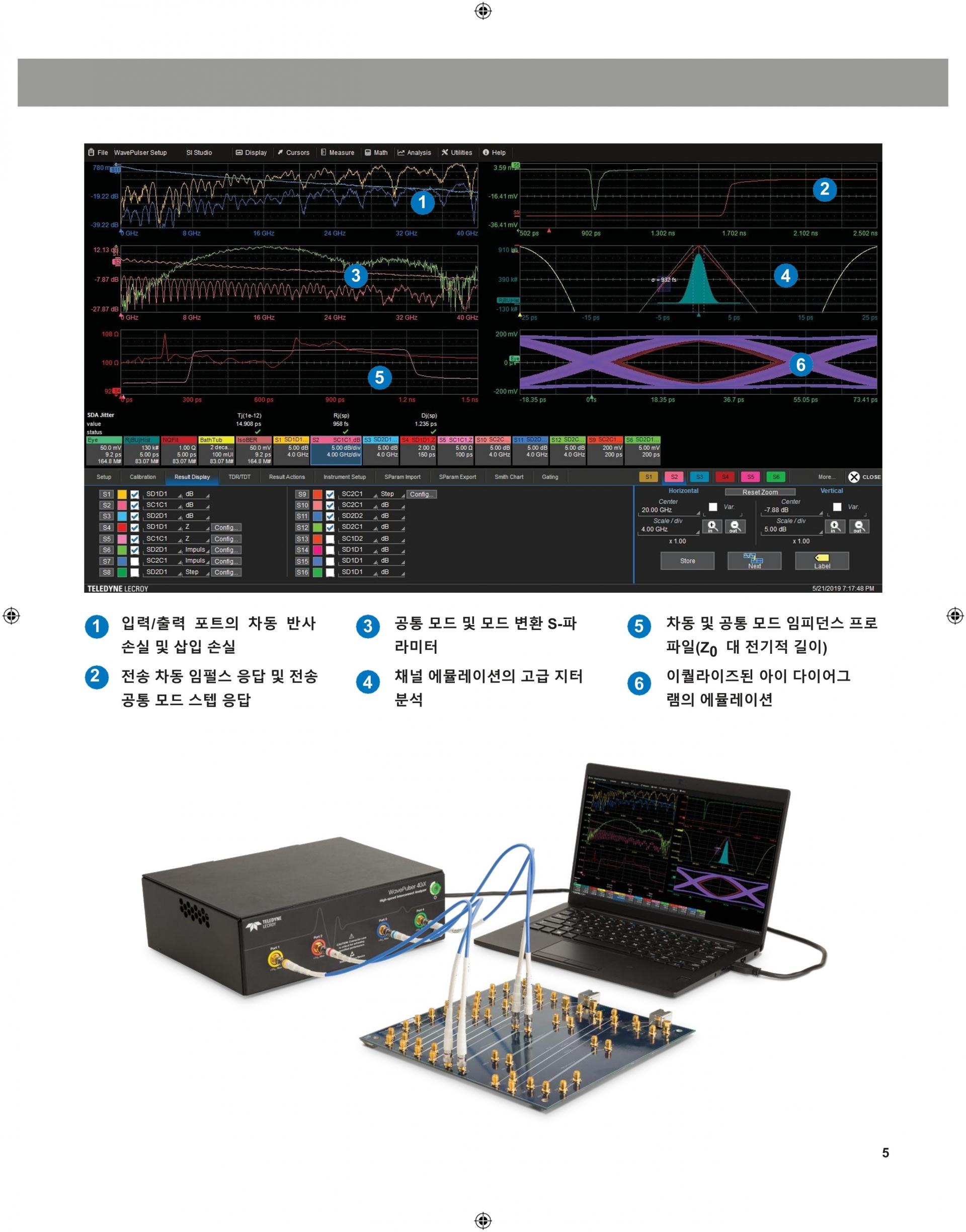

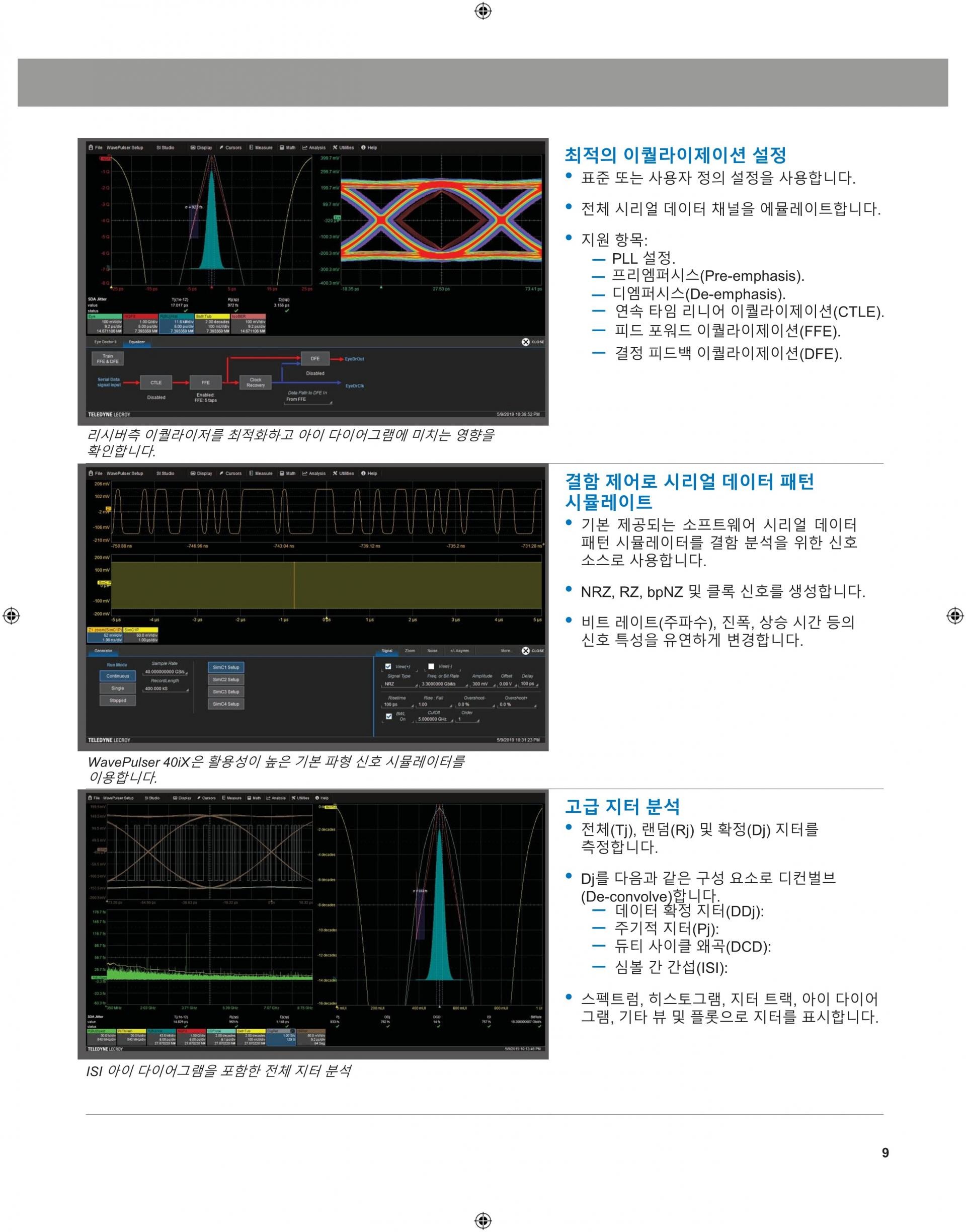

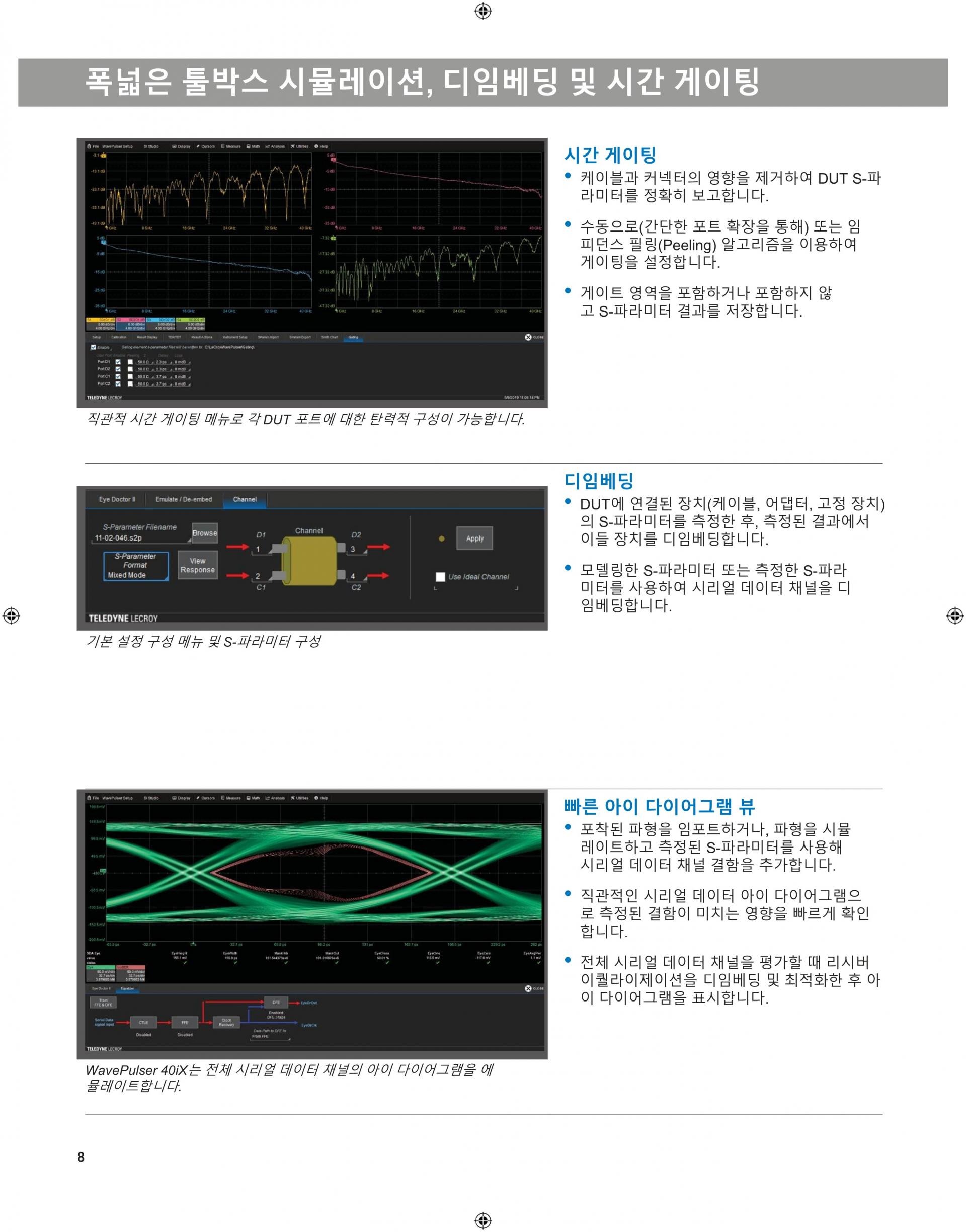

WavePulser 40iX은 시뮬레이션, 디임베딩 및 타임 게이팅을 적용할 수 있는 툴을 기본으로 제공하여 측정 결과를 곧 바로 시뮬레이션에 사용할 수 있습니다. 장비에 포함된 아이다이어그램 디스플레이는 이퀄라이제이션 에뮬레이션 또한 가능합니다. 고급 지터 분석을 통해 전체(Tj), 무작위(Rj) 및 결정 지터(Dj) 등 지터 구성 요소를 분해하여 지터의 세부 요소들을 확인할 수 있습니다. |  |
WavePulser 교정 표준은 내장되어 있으며(표준 장치에 포함됨) 교정은 항상 자동화되고 간단하며 빠릅니다. DUT에 한 번 연결하고 Go를 누릅니다. WavePulser 추가 외부 캘리브레이션 스탠더드를 구매할 필요가 없습니다. 뿐만 아니라, WavePulser의 TDR/TDT 기반 측정 방식은 설정과 무관하며, 필요시 자동으로 캘리브레션이 수행됩니다. | |
WavePulser 결과를 DC에 제공하고 대역폭을 40GHz로 확장하므로 TDR 스텝 응답과 타임 게이팅 및/또는 에뮬레이트된 물리 계층 신호 응답은 저주파 및 DC 응답을 실측하므로 인터커넥트 시스템 분석에 이상적입니다. 고속 상호 연결 테스트를 위한 설정 및 유용성. |

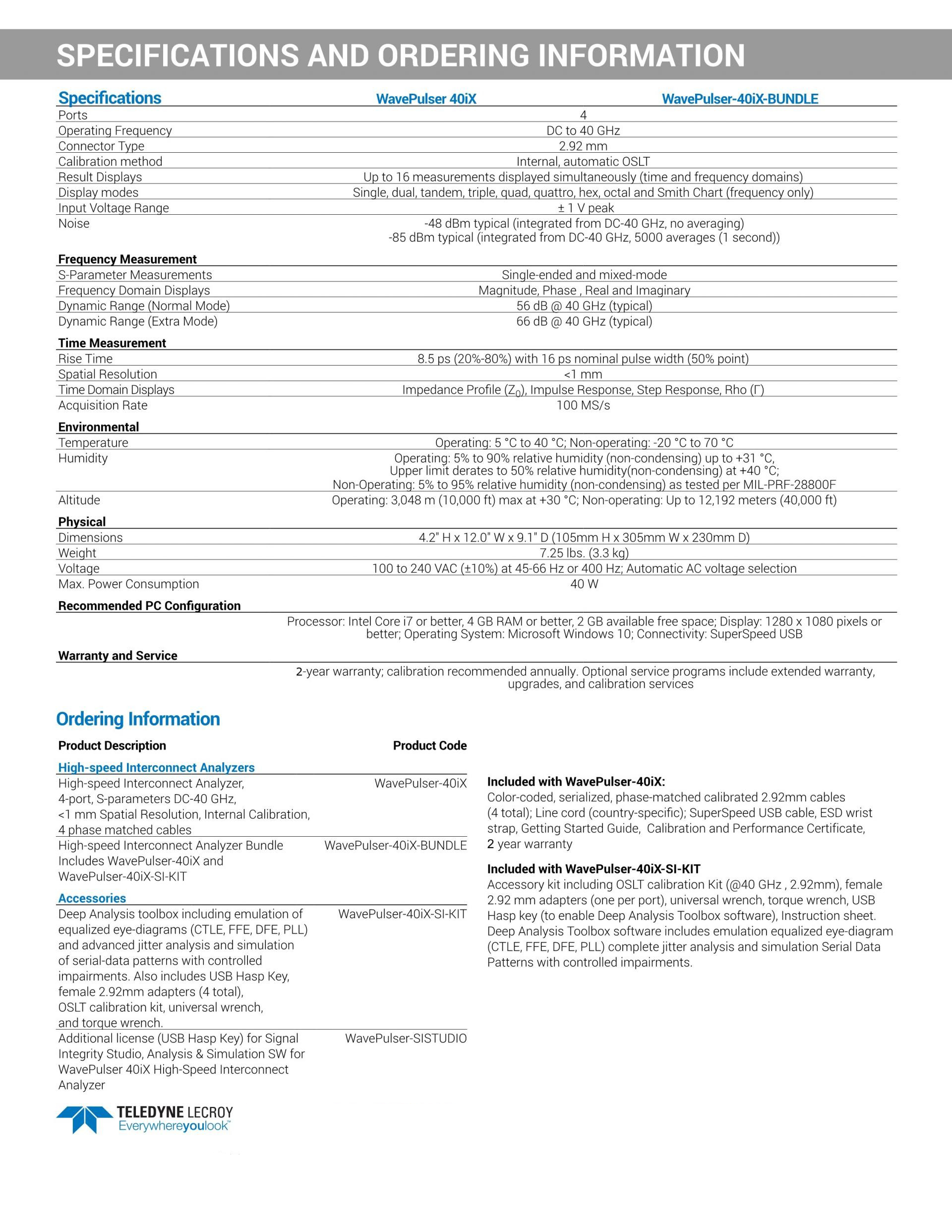

■ 제품 사양 (Specifications)
LECROY 제품 데이터시트의 핵심 사양입니다.
- Complete • Frequency Range from DC to 40 GHz
- • Spatial Resolution <1mm
- – Impedance Profile with <1 mm resolution, differential
- Designed for High-speed Internal, Automatic Calibration Full-range DC to 40 GHz
- Interconnect Analysis WavePulser 40iX calibration standards With a bandwidth from DC to 40 GHz,
- 2 Transmission differential impulse channel emulation 6 Emulation of equalized eye
- S-PARAMETERS FROM DC TO 40 GHZ IMPEDANCE PROFILE WITH SPATIAL RESOLUTION <1mm
- WavePulser 40iX emulates the eye diagrams of the complete serial-data channel.

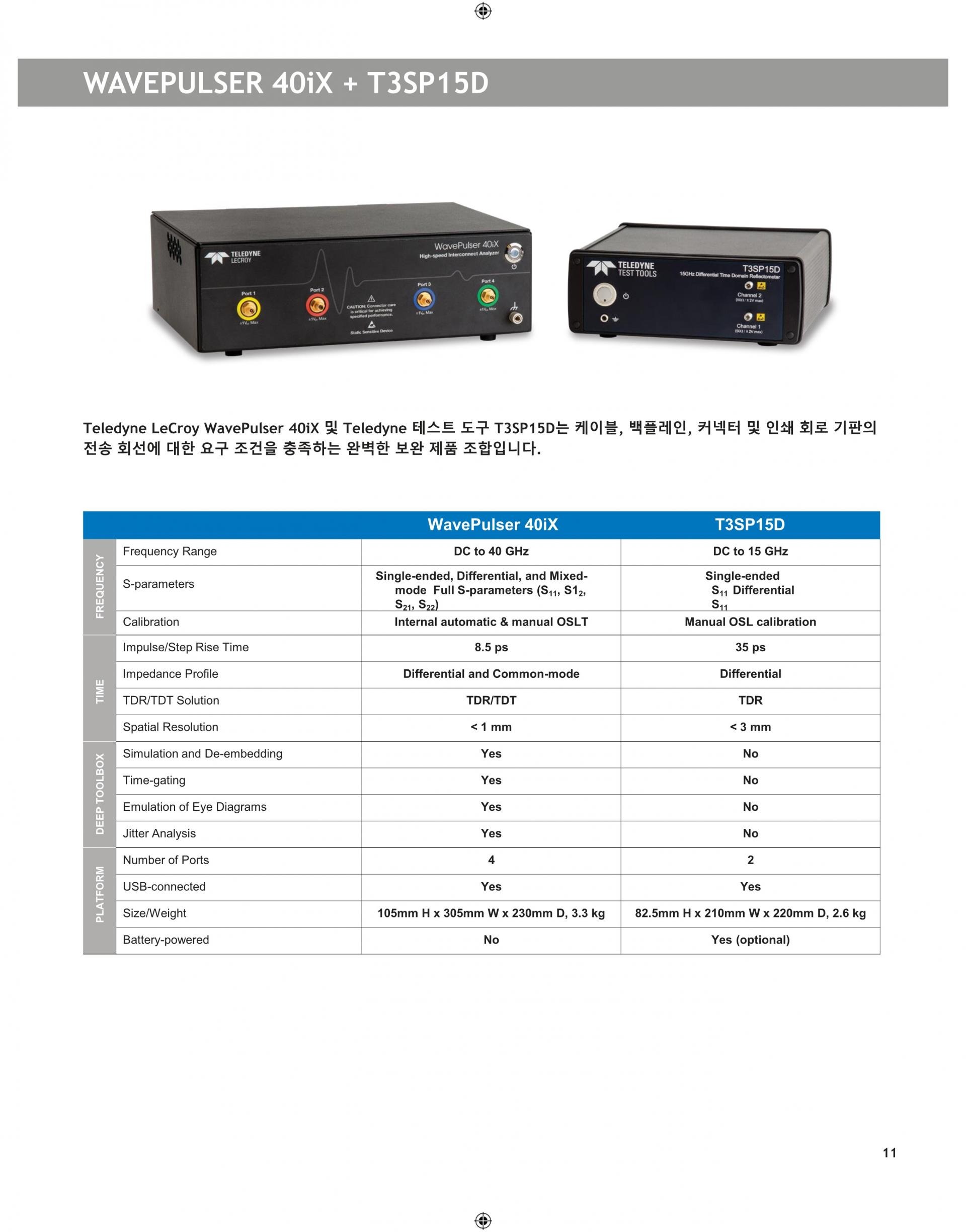

- YCNEUQERF Frequency Range DC to 40 GHz DC to 15 GHz
- Spatial Resolution < 1 mm < 3 mm
- Size/Weight 105mm H x 305mm W x 230mm D, 3.3 kg 82.5mm H x 210mm W x 220mm D, 2.6 kg
- Operating Frequency DC to 40 GHz
- Connector Type 2.92 mm
- Result Displays Up to 16 measurements displayed simultaneously (time and frequency domains)
- Input Voltage Range ± 1 V peak
- Dynamic Range (Normal Mode) 56 dB @ 40 GHz (typical)
- Dynamic Range (Extra Mode) 66 dB @ 40 GHz (typical)
- Spatial Resolution <1 mm
- Temperature Operating: 5 °C to 40 °C; Non-operating: -20 °C to 70 °C
- Humidity Operating: 5% to 90% relative humidity (non-condensing) up to +31 °C,
- Upper limit derates to 50% relative humidity(non-condensing) at +40 °C;
- Non-Operating: 5% to 95% relative humidity (non-condensing) as tested per MIL-PRF-28800F
- Altitude Operating: 3,048 m (10,000 ft) max at +30 °C; Non-operating: Up to 12,192 meters (40,000 ft)
- Dimensions 4.2" H x 12.0" W x 9.1" D (105mm H x 305mm W x 230mm D)
- Weight 7.25 lbs. (3.3 kg)
- Voltage 100 to 240 VAC (±10%) at 45-66 Hz or 400 Hz; Automatic AC voltage selection
- Max. Power Consumption 40 W
- High-speed Interconnect Analyzer, WavePulser-40iX Included with WavePulser-40iX:
- <1 mm Spatial Resolution, Internal Calibration, (4 total); Line cord (country-specific); SuperSpeed USB cable, ESD wrist
- WavePulser 40iX High-Speed Interconnect
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
