르크로이 LECROY WAVELINK 차동프로브 4~6GHz (가격문의) D410-A-PB2 – 굿맨시스템 (가격문의) /D410-A-PL/D420-A-PB2/D420-A-PL/D610-A-PB2/D610-A-PL 등
가격문의(상세정보 참조)

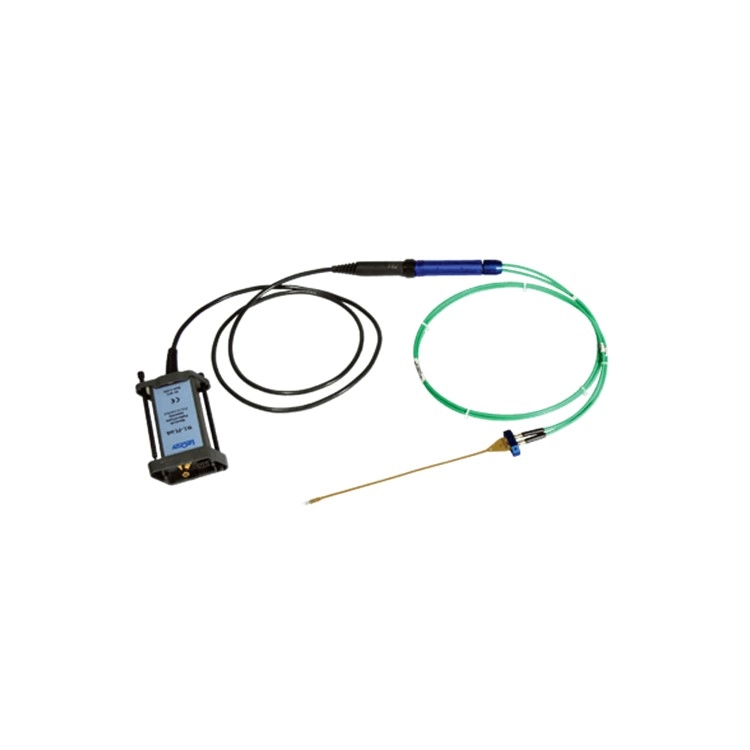

LECROY WAVELINK 차동프로브 4~6GHz
LECROY WAVELINK Differential Probes 4~6GHz
D410-A-PB2/D410-A-PL/D420-A-PB2/D420-A-PL/D610-A-PB2/D610-A-PL/
D620-A-PB2/D620-A-PL/D400A-AT-PB2/D600A-AT-PB2/D600A-AT-PL
하나의 차동 액티브 프로브는 두 개의 싱글 엔드 프로브를 사용하는 것과 같습니다. 차동 프로브는 (싱글 엔드 액티브 프로브와 같은) 접지 지점을 기준으로 테스트 지점을 측정하는 대신 다른 테스트 지점을 기준으로 테스트 지점의 전압 차이를 측정합니다. Dx10/Dx20/Dx00A-AT 4-6GHz 차동 프로브는 입력 동적 범위 및 오프셋이 높은 범용 프로브 솔루션입니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
르크로이 LECROY
WAVELINK
4~6GHz 차동프로브
WAVELINK 4~6GHz Differential Probes
D410-A-PB2/D410-A-PL/D420-A-PB2/D420-A-PL/D610-A-PB2/D610-A-PL/
D620-A-PB2/D620-A-PL/D400A-AT-PB2/D600A-AT-PB2/D600A-AT-PL
하나의 차동 액티브 프로브는 두 개의 싱글 엔드 프로브를 사용하는 것과 같습니다. 차동 프로브는 (싱글 엔드 액티브 프로브와 같은) 접지 지점을 기준으로 테스트 지점을 측정하는 대신 다른 테스트 지점을 기준으로 테스트 지점의 전압 차이를 측정합니다. Dx10/Dx20/Dx00A-AT 4-6GHz 차동 프로브는 입력 동적 범위 및 오프셋이 높은 범용 프로브 솔루션입니다.
- 4GHz 또는 6GHz 대역폭 모델 선택
- 낮은 노이즈로 최대 5Vpk-pk 동적 범위
- ±3V 오프셋 범위
- 신호 왜곡을 최소화하는 낮은 부하 및 높은 임피던스
- DDR2, DDR3, LPDDR2에 이상적
- 디럭스 소프트 휴대용 케이스

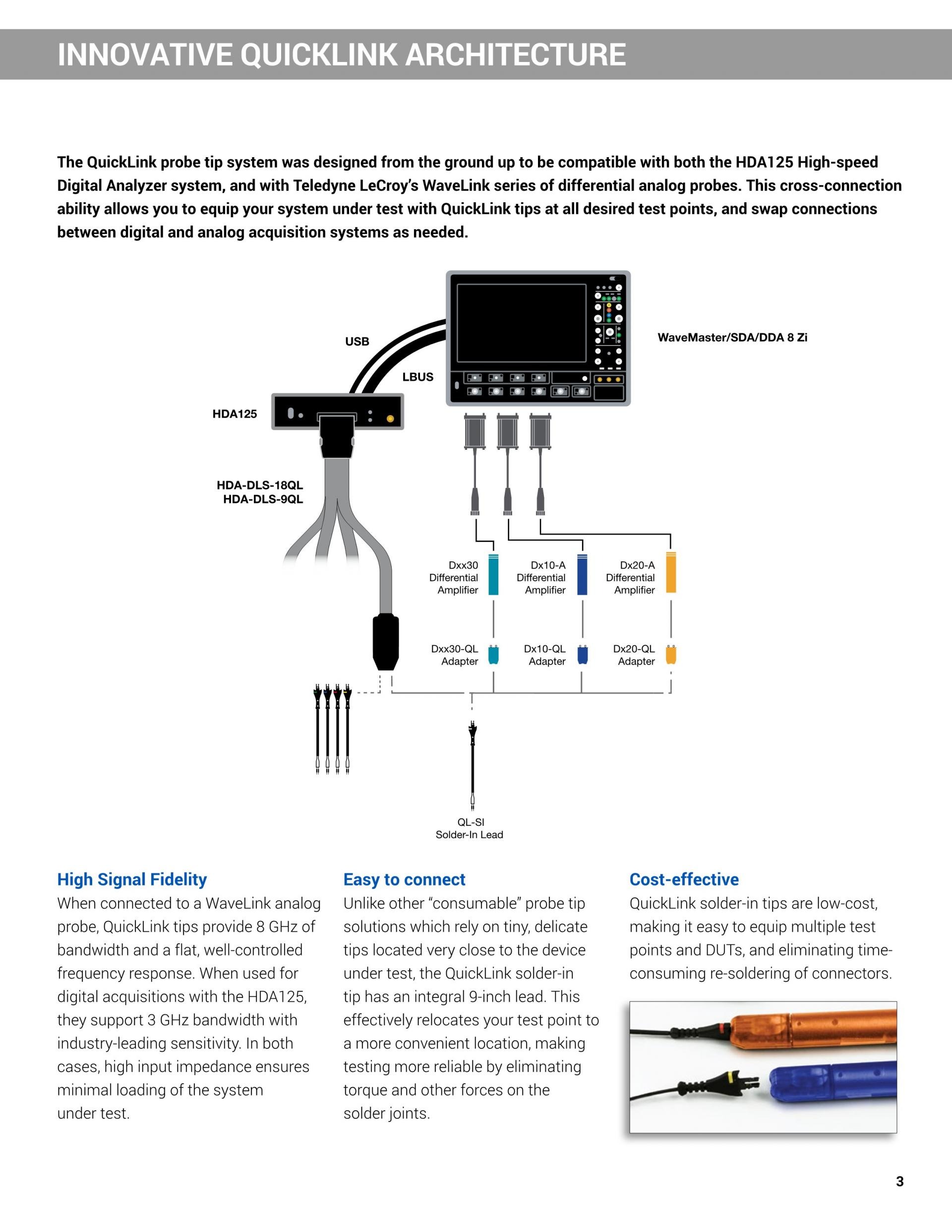

- 혁신적인 QuickLink 아키텍처
- 다양한 팁과 리드
- Solder-In Lead
- Positioner (Browser) Tip (옵션)
- Quick Connect Lead
- Square Pin Lead
- HiTemp Solder-In Lead

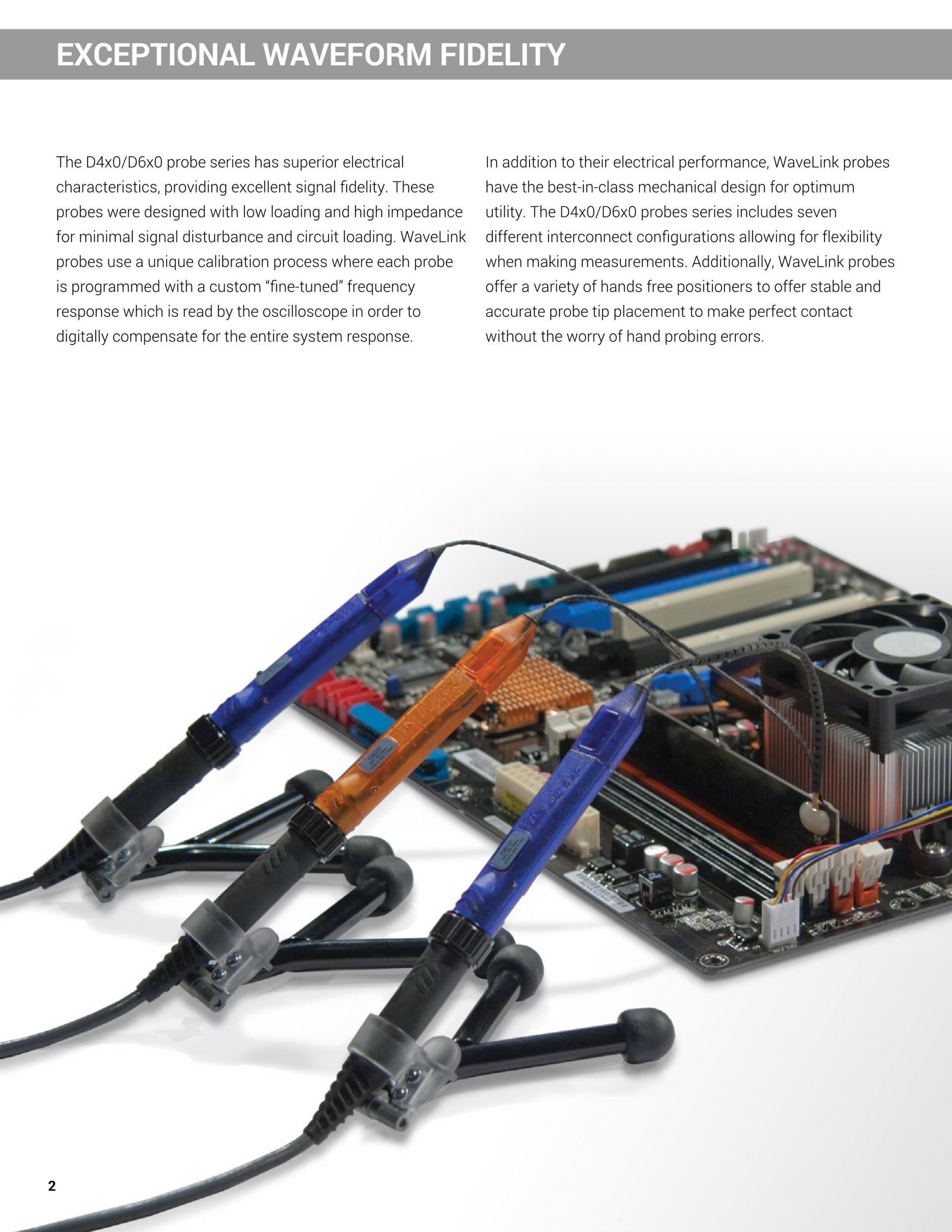

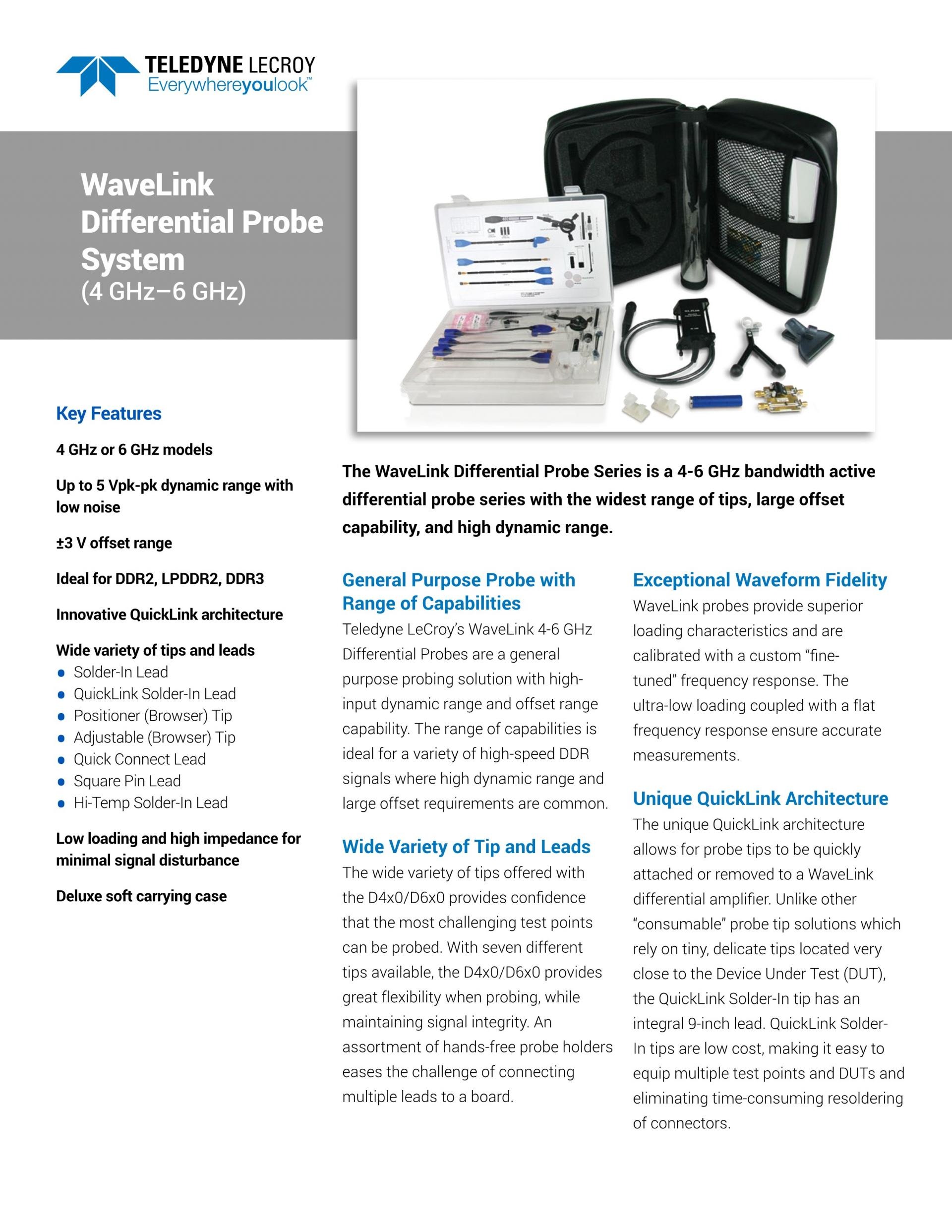

Teledyne LeCroy의 WaveLink 4-6GHz 차동 프로브는 입력 동적 범위 및 오프셋이 높은 범용 프로빙 솔루션입니다. |  |

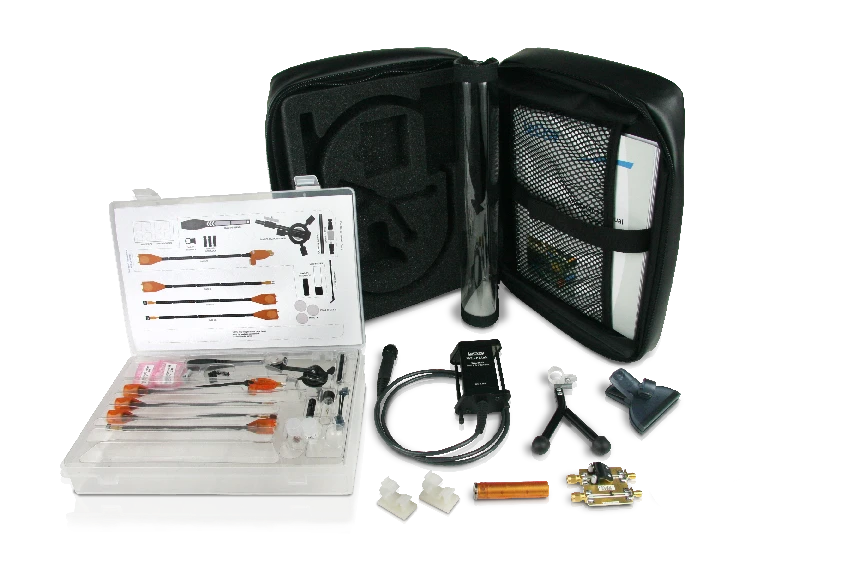

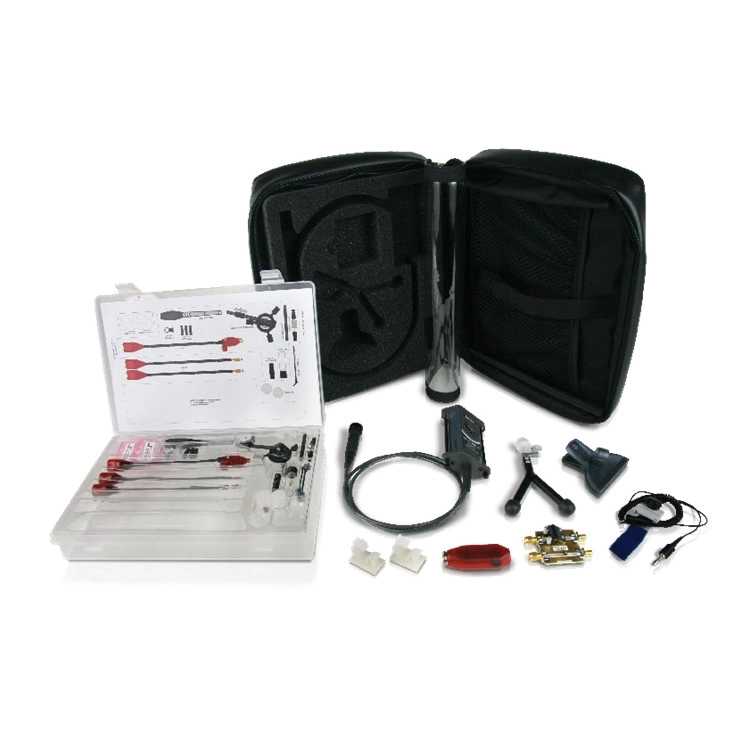

차동 프로브, 납땜 팁, 빠른 연결 팁, 사각 핀 팁, 액세서리 및 모든 품목을 담을 수 있는 디럭스 소프트 휴대용 케이스를 포함한 모든 품목의 합리적인 가격의 종합 번들입니다. |  |
대역폭, 높은 입력 동적 범위 및 넓은 오프셋 범위의 조합으로 Dx10 및 Dx20은 DDR 애플리케이션에 이상적입니다. | |

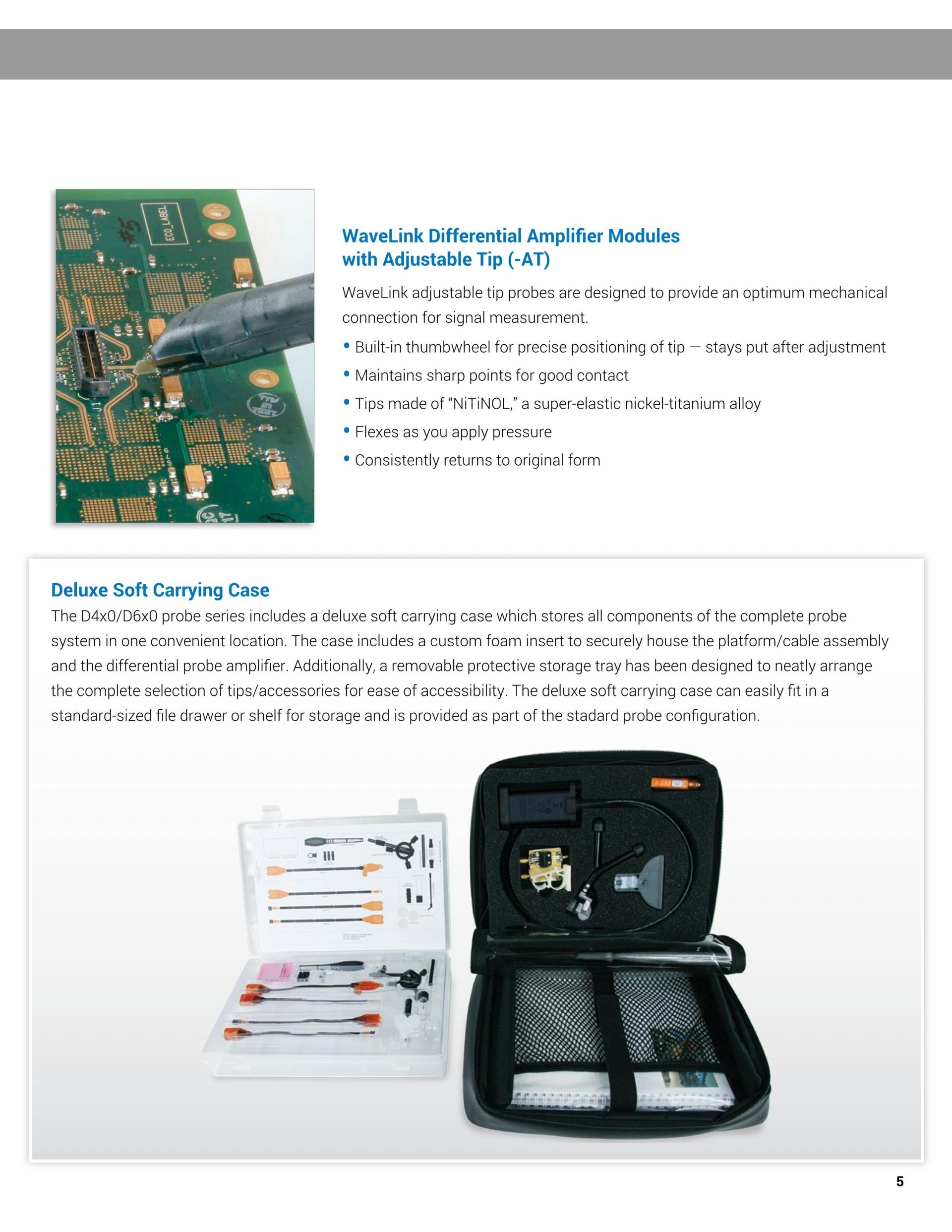

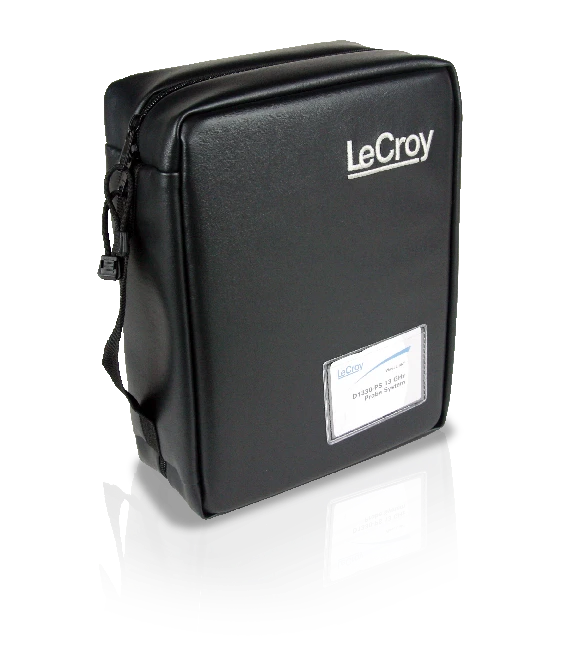

D4x0/D6x0 프로브 시리즈에는 전체 프로브 시스템의 모든 구성 요소를 편리한 위치에 보관하는 고급 소프트 휴대용 케이스가 포함되어 있습니다. |  |

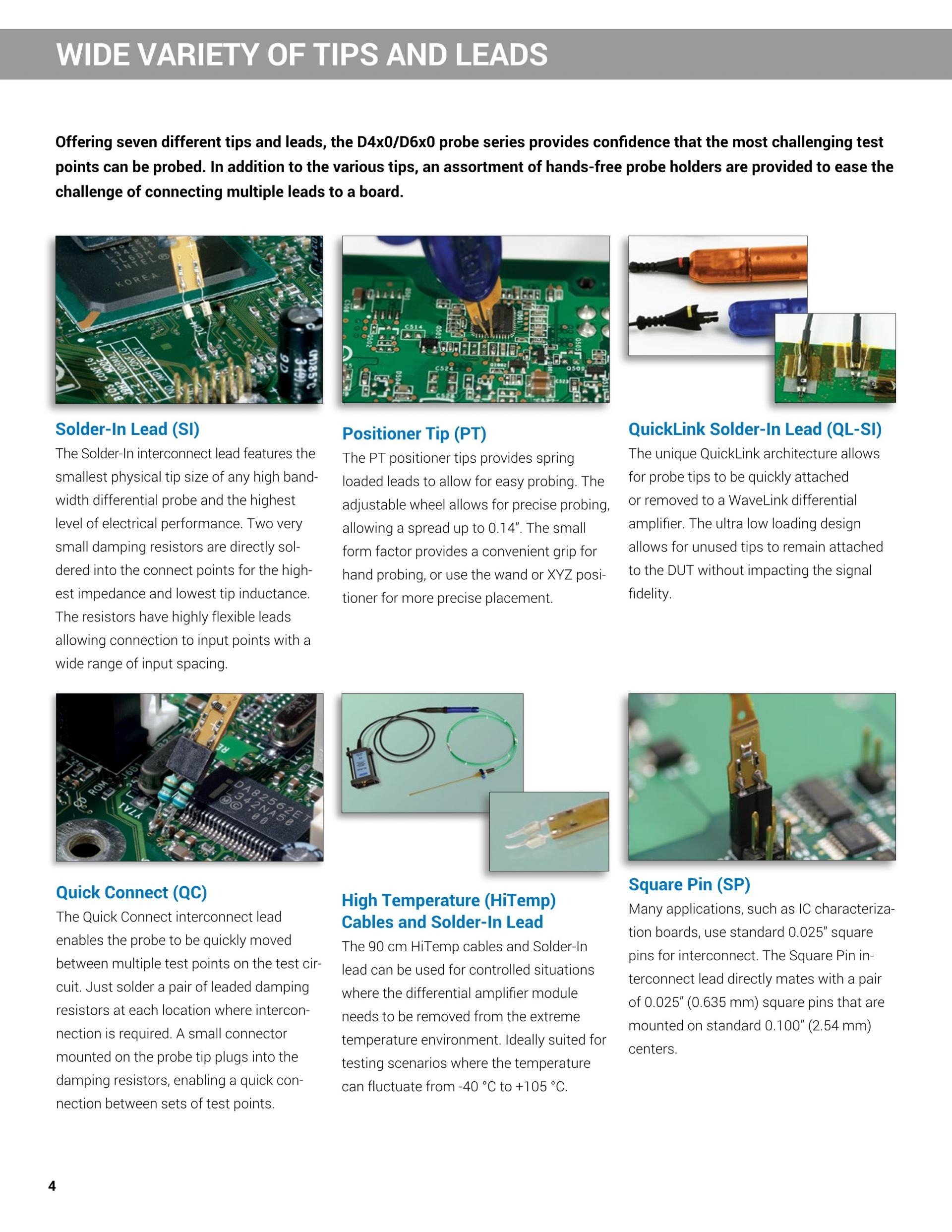

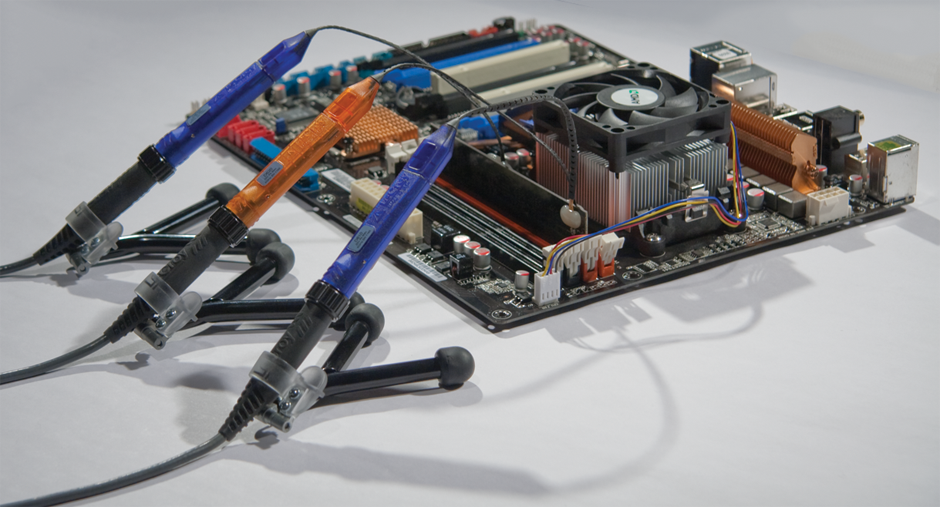

솔더인, 포지셔너(브라우저) 팁, 빠른 연결, 사각 핀, QuickLink 솔더인 및 HiTemp 솔더인 리드에 대한 지원은 연결 시 유연성을 허용합니다. | |

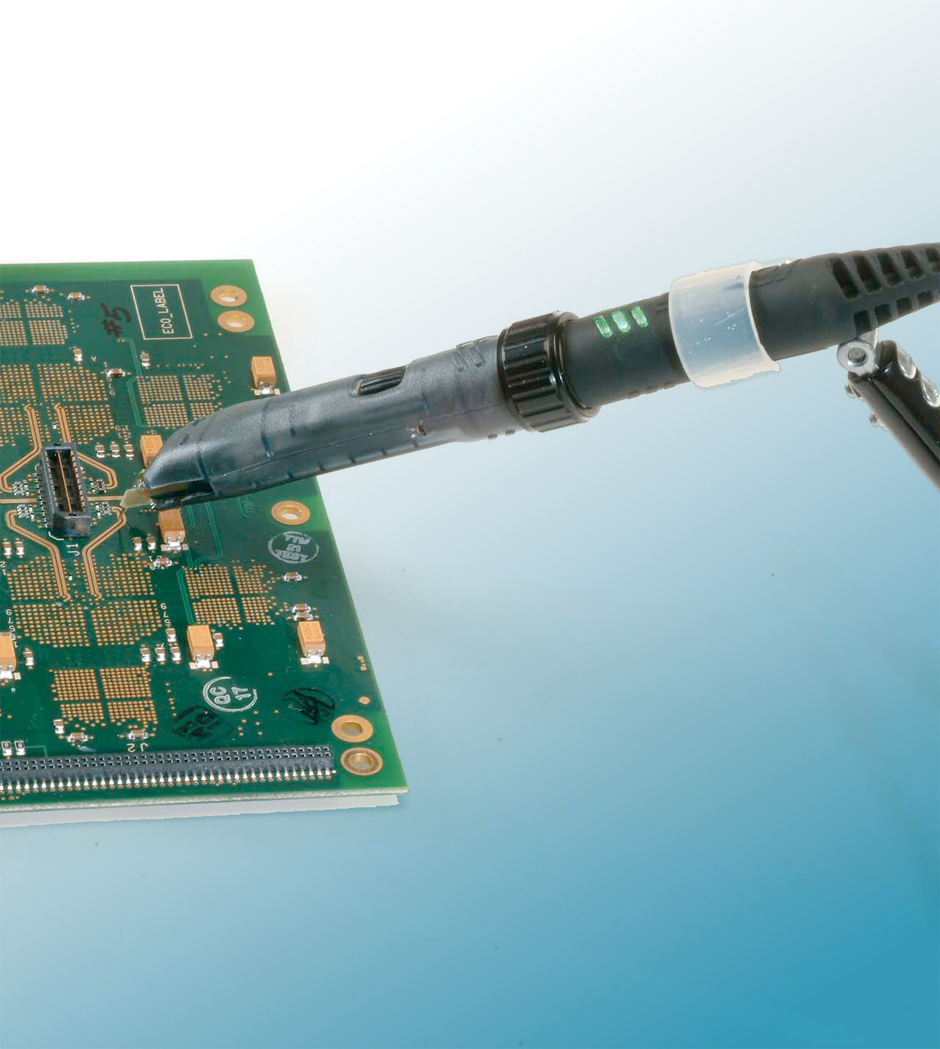

조정 가능한 팁 모듈, Dx00A-AT는 개의 매우 유연한 NiTiNOL 합금 팁으로 매우 조밀한 회로를 쉽게 프로빙할 수 있습니다. |  |
LECROY WAVELINK은 차동프로브 4~6GHz입니다. 차동 프로브는 (싱글 엔드 액티브 프로브와 같은) 접지 지점을 기준으로 테스트 지점을 측정하는 대신 다른 테스트 지점을 기준으로 테스트 지점의 전압 차이를 측정합니다.

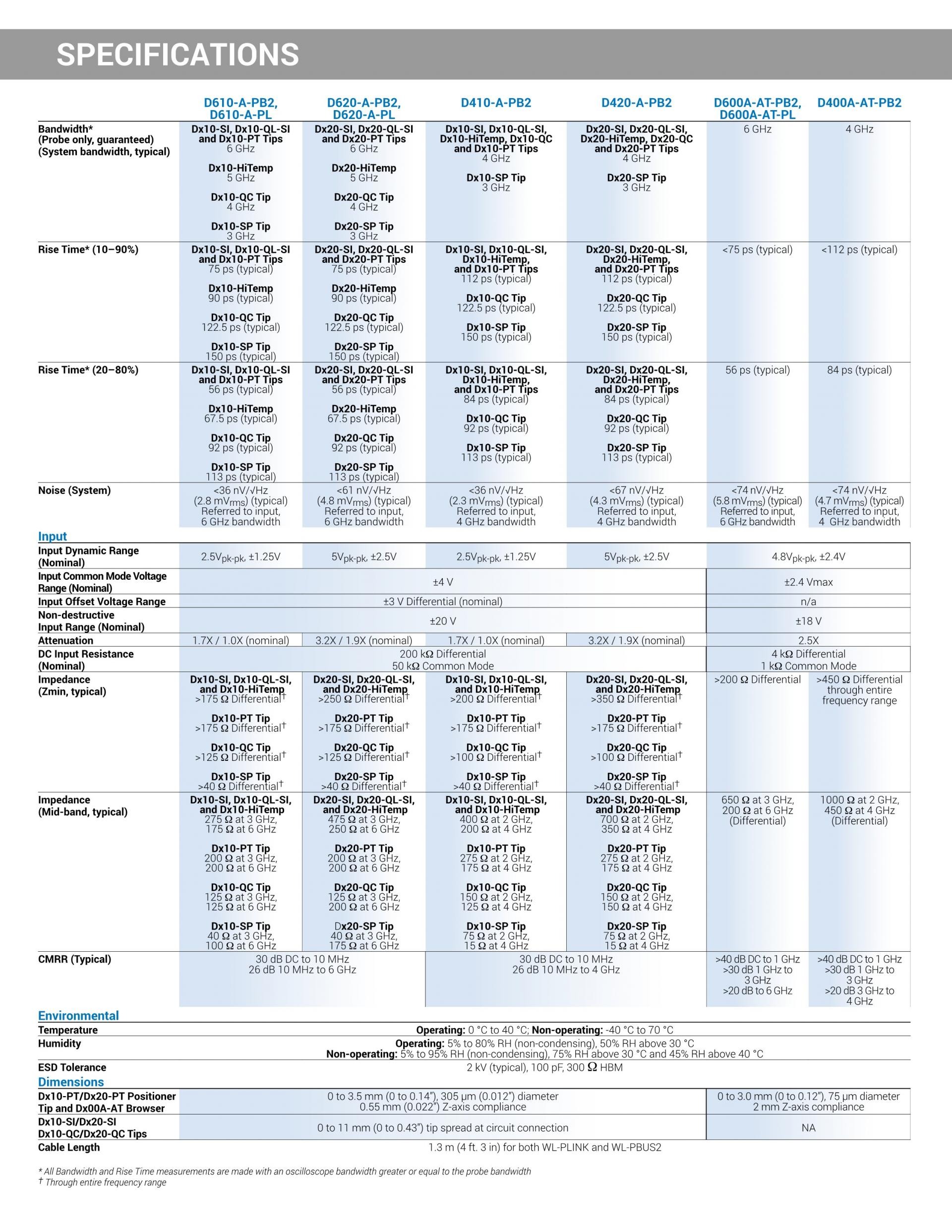

■ 제품 사양 (Specifications)
LECROY WAVELINK 제품 데이터시트의 핵심 사양입니다.
- ±3 V offset range

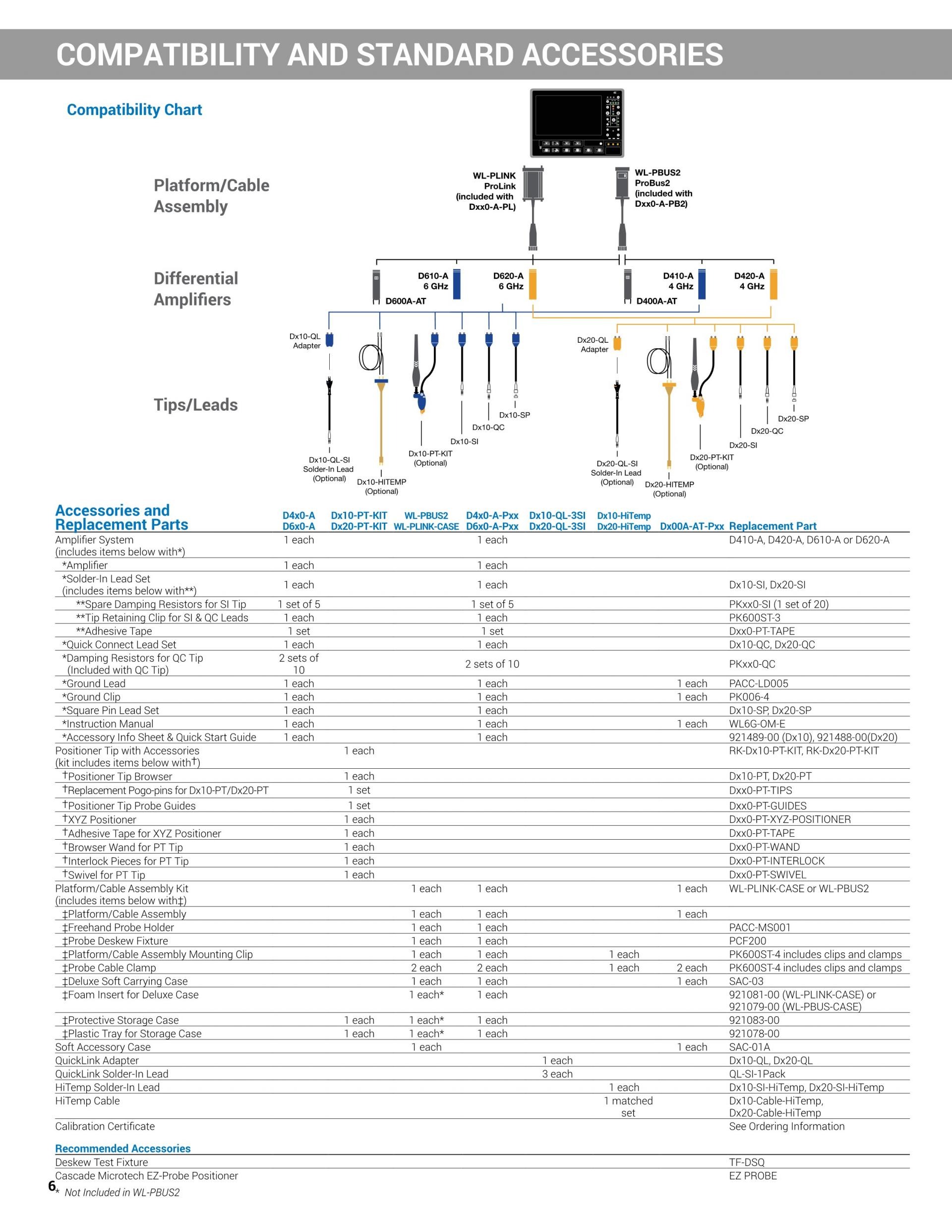

- Positioner Tip with Accessories 1 each RK-Dx10-PT-KIT, RK-Dx20-PT-KIT
- †Positioner Tip Browser 1 each Dx10-PT, Dx20-PT
- †Positioner Tip Probe Guides 1 set Dxx0-PT-GUIDES
- †Browser Wand for PT Tip 1 each Dxx0-PT-WAND
- †Interlock Pieces for PT Tip 1 each Dxx0-PT-INTERLOCK
- Bandwidth* Dx10-SI, Dx10-QL-SI Dx20-SI, Dx20-QL-SI Dx10-SI, Dx10-QL-SI, Dx20-SI, Dx20-QL-SI, 6 GHz 4 GHz
- (System bandwidth, typical) 6 GHz 6 GHz and Dx10-PT Tips and Dx20-PT Tips
- 5 GHz 5 GHz Dx10-SP Tip Dx20-SP Tip
- 90 ps (typical) 90 ps (typical) Dx10-QC Tip Dx20-QC Tip
- 122.5 ps (typical) 122.5 ps (typical) Dx10-SP Tip Dx20-SP Tip
- 67.5 ps (typical) 67.5 ps (typical) Dx10-QC Tip Dx20-QC Tip
- 92 ps (typical) 92 ps (typical) Dx10-SP Tip Dx20-SP Tip
- Input Offset Voltage Range ±3 V Differential (nominal) n/a
- DC Input Resistance 200 kΩ Differential 4 kΩ Differential
- >175 Ω Differential† >250 Ω Differential† >200 Ω Differential† >350 Ω Differential† frequency range
- Temperature Operating: 0 °C to 40 °C; Non-operating: -40 °C to 70 °C
- Humidity Operating: 5% to 80% RH (non-condensing), 50% RH above 30 °C
- Non-operating: 5% to 95% RH (non-condensing), 75% RH above 30 °C and 45% RH above 40 °C
- Tip and Dx00A-AT Browser 0.55 mm (0.022”) Z-axis compliance 2 mm Z-axis compliance
- 0 to 11 mm (0 to 0.43”) tip spread at circuit connection NA

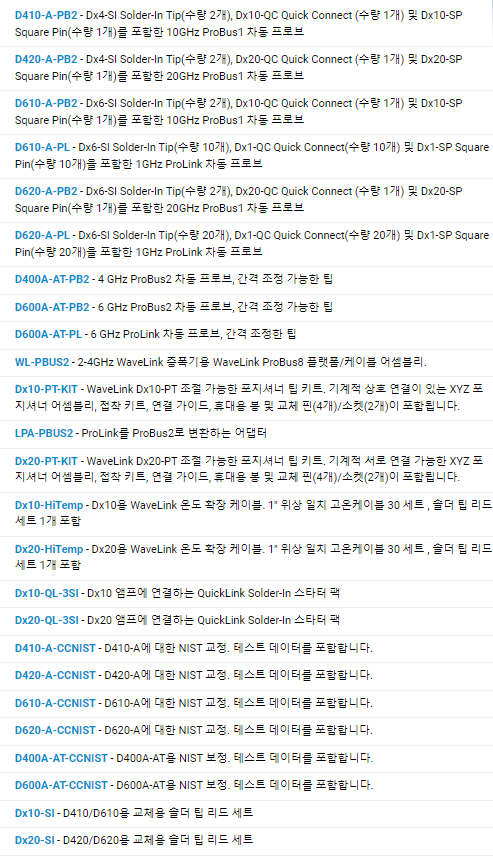

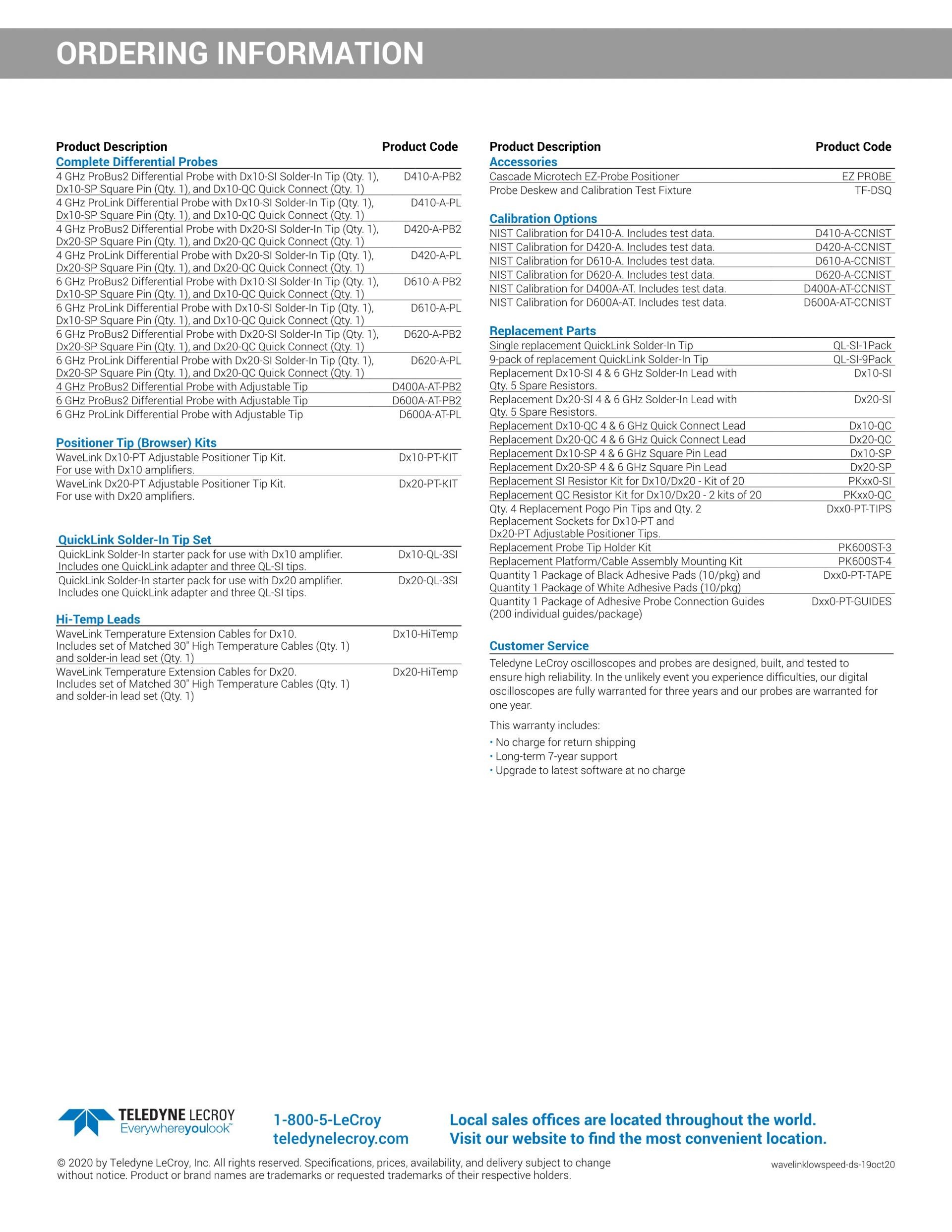

- 4 GHz ProLink Differential Probe with Dx10-SI Solder-In Tip (Qty. 1), D410-A-PL
- 4 GHz ProLink Differential Probe with Dx20-SI Solder-In Tip (Qty. 1), D420-A-PL
- 6 GHz ProBus2 Differential Probe with Dx10-SI Solder-In Tip (Qty. 1), D610-A-PB2
- 6 GHz ProLink Differential Probe with Dx10-SI Solder-In Tip (Qty. 1), D610-A-PL
- 6 GHz ProBus2 Differential Probe with Dx20-SI Solder-In Tip (Qty. 1), D620-A-PB2 Replacement Parts
- 4 GHz ProBus2 Differential Probe with Adjustable Tip D400A-AT-PB2 Qty. 5 Spare Resistors.
- 6 GHz ProLink Differential Probe with Adjustable Tip D600A-AT-PL Qty. 5 Spare Resistors.
- Positioner Tip (Browser) Kits Replacement Dx20-QC 4 & 6 GHz Quick Connect Lead Dx20-QC
- WaveLink Dx10-PT Adjustable Positioner Tip Kit. Dx10-PT-KIT Replacement Dx10-SP 4 & 6 GHz Square Pin Lead Dx10-SP
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
