LECROY DL-HCM 60V 르크로이 공통모드 차동프로브 (가격문의) DL02-HCM (가격문의) / DL05-HCM / DL10-HCM
가격문의(상세정보 참조)

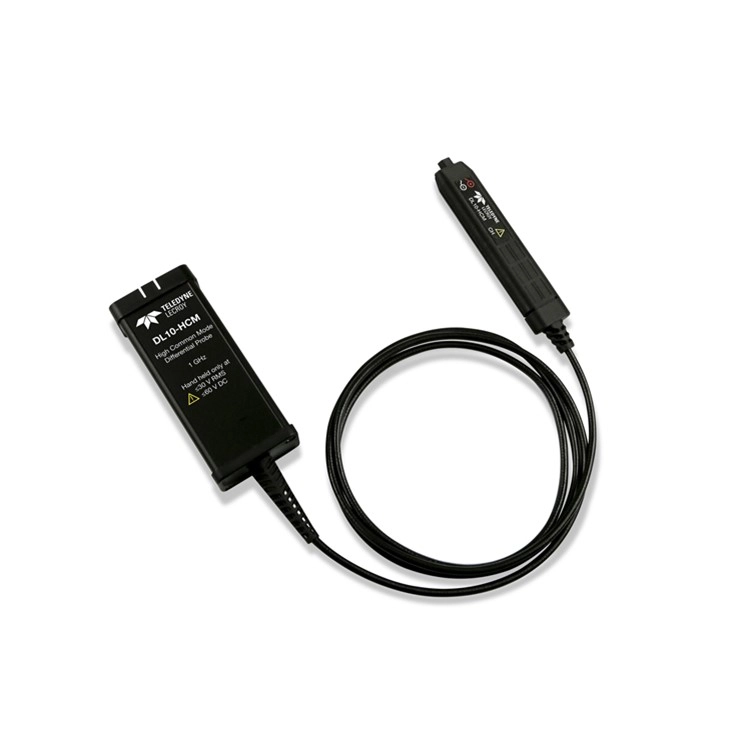

LECROY DL-HCM 60V 공통모드 차동프로브
LECROY DL-HCM 60V Common Mode Differential Probes
DL02-HCM / DL05-HCM / DL10-HCM
60V 공통 모드 차동 프로브는 최고의 정확도, 최고의 CMRR 및 최저 노이즈로 저전압 GaN 전력 변환 측정에 이상적인 프로브입니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
르크로이 LECROY
DL-HCM
DL02-HCM / DL05-HCM / DL10-HCM
60V 공통모드 차동프로브
DL-HCM 60V Common Mode Differential Probes
- 최대 48V 전력 변환에 이상적인 프로브
- 250, 500MHz 및 1GHz 대역폭
- 80V 동적 범위
- 60V 공통 모드
- 최고의 정확도
- 0.5% 게인 정확도
- 정밀 게인 캘리브레이션
- 최고의 LF 평탄도(0.1dB)
- 가장 낮은 노이즈와 높은 노이즈 제거
- 다양한 팁
- 고성능 솔더인
- Browser
- 단일 핀 및 헤더
- 미니 및 마이크로 그래버
- 소켓 연결
- 고온 솔더인
- Y-바나나 어댑터
- ProBus 액티브 프로브 인터페이스
- 최대 48V GaN 전력 변환에 이상적인 프로브
60V의 공통 모드 및 80V의 차동 입력 범위와 1GHz의 대역폭을 제공하는 이 프로브는 저전압 GaN 전력 변환 측정에 이상적입니다. 60V의 공통 모드는 충전 중 배터리의 모든 플로트 및 벌크/흡수 전압을 처리하는 데 적합하며 80V 차동 입력 범위는 모든 오버슈트에 대한 마진을 제공합니다.
- 최고의 정확도
DL-HCM 프로브는 DC에서 0.5% 이내로, DC에서 0.1MHz까지 100dB 평탄도로 고정밀 측정을 위해 교정되었습니다. 정밀한 평탄도 캘리브레이션으로 펄스 폭 변조 신호의 정확도가 높은 상위 및 기본 전압 레벨 측정을 보장합니다. 정밀 게인 캘리브레이션 기능은 게인 정확도를 향상시키고 측정 구성에서 작은 오프셋 드리프트를 제거하여 측정 정밀도를 향상시킵니다.
- Lowest Noise and Highest Rejection
CMRR(Common Mode Rejection Ratio)은 매우 높은 주파수에서 특별히 제거비가 높습니다. GaN 디바이스 및 시스템의 일반적인 매우 빠른 슬루율(높은 dV/dt) PWM 신호를 측정할 때 최고의 측정 성능을 제공합니다. 낮은 프로브 노이즈 및 높은 오프셋 기능과 결합된 탁월한 CMRR은 프로브가 높은 공통 모드 전압에서 플롯팅된 매우 작은 제어 신호를 측정할 수 있습니다.

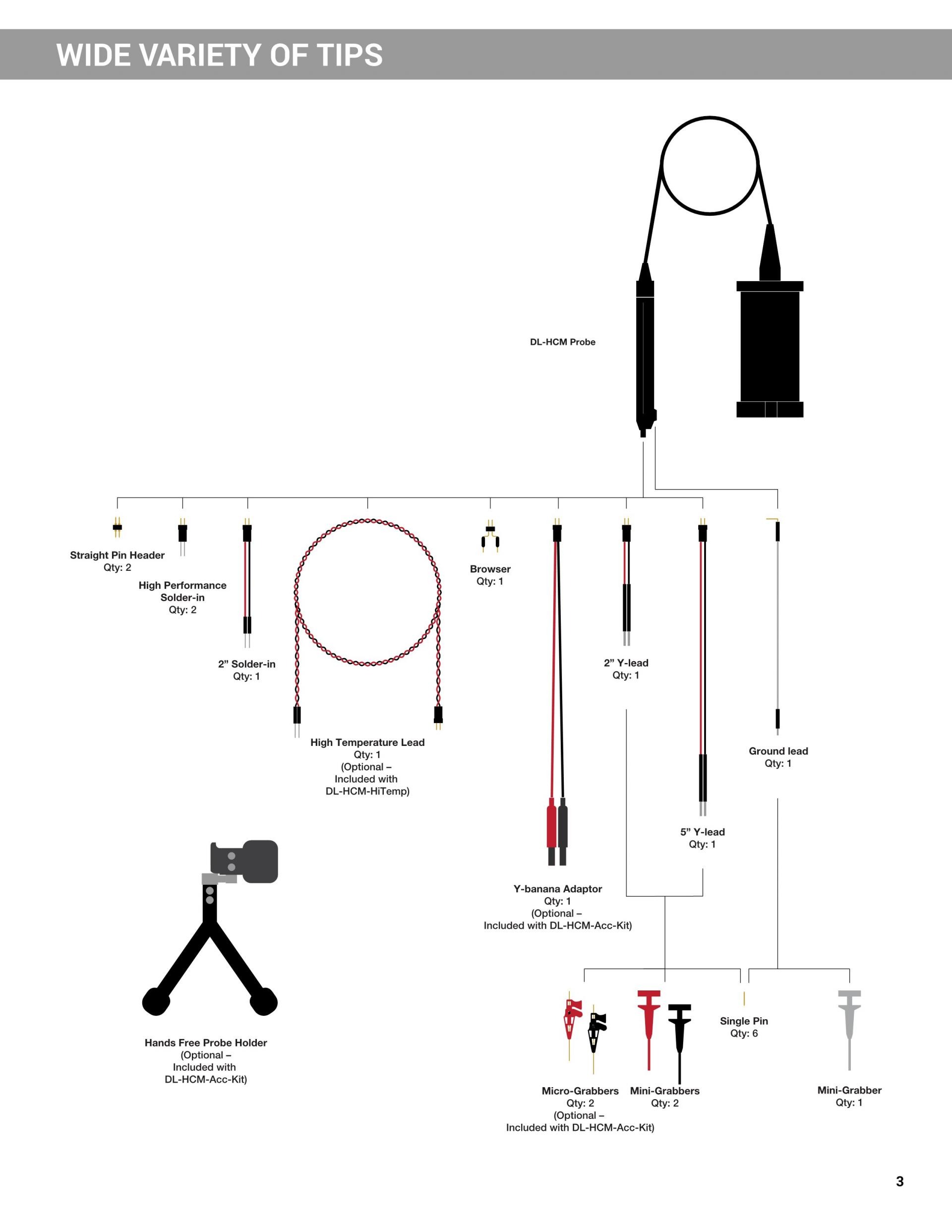

- 다양한 팁
60V 공통 모드 차동 프로브는 테스트 중인 모든 장치에 연결하기 위한 고성능과 유연성의 완벽한 조합을 제공합니다. 추가 연결 옵션을 위해 옵션 액세서리 키트 및 고온 솔더인 팁을 사용할 수 있습니다.
LECROY DL-HCM 60V은 공통모드 차동프로브입니다. 굿맨시스템은 LECROY DL-HCM 60V 르크로이 공통모드 차동프로브 (가격문의) DL02-HCM (가격문의) / DL05-HCM / DL10-HCM의 공급은 물론 사양 상담과 기술 지원까지 함께 제공합니다.

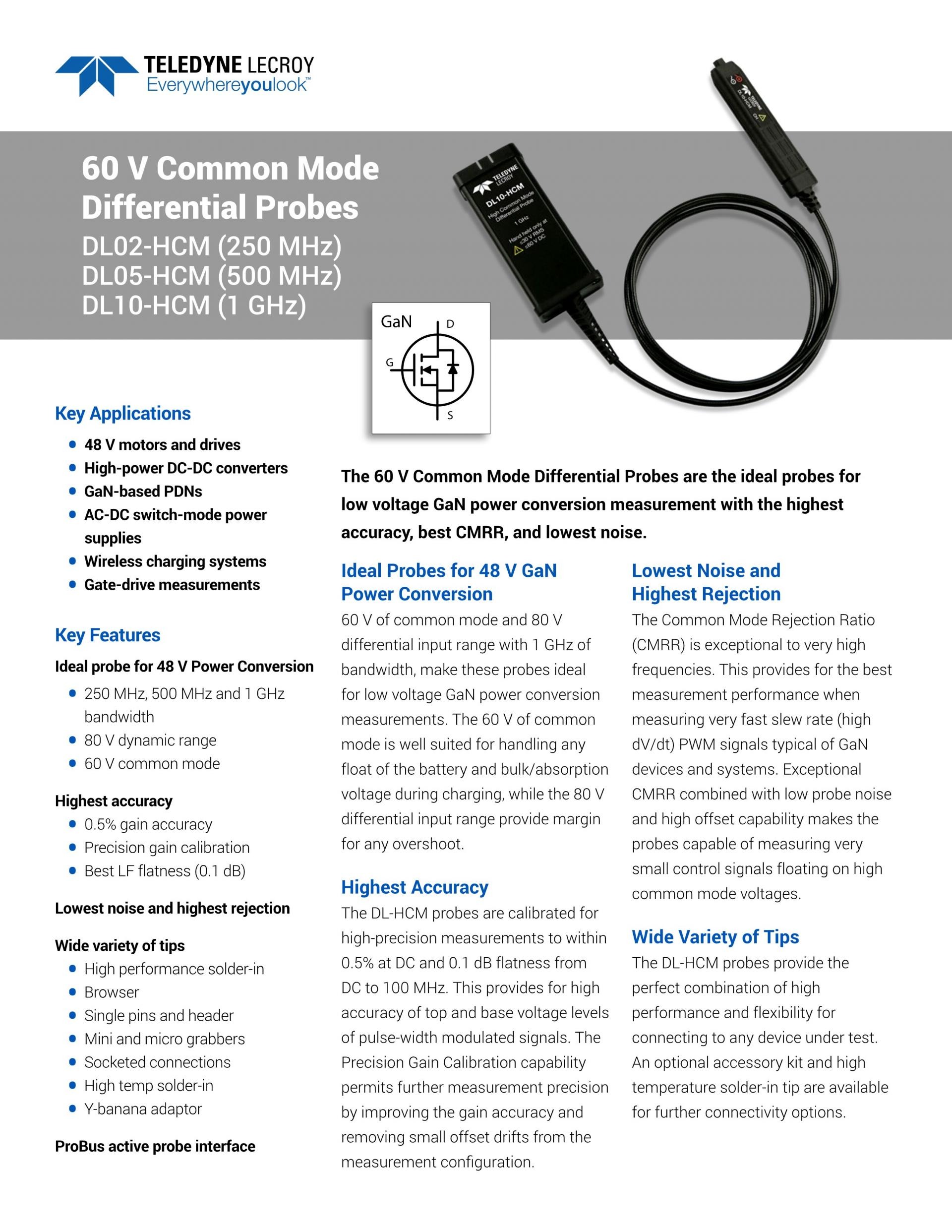

■ 제품 사양 (Specifications)
LECROY DL-HCM 제품 데이터시트의 핵심 사양입니다.
- differential input range with 1 GHz of (CMRR) is exceptional to very high
- • 250 MHz, 500 MHz and 1 GHz for low voltage GaN power conversion measurement performance when
- bandwidth measurements. The 60 V of common measuring very fast slew rate (high
- • 80 V dynamic range mode is well suited for handling any dV/dt) PWM signals typical of GaN
- voltage during charging, while the 80 V CMRR combined with low probe noise
- • Best LF flatness (0.1 dB) small control signals floating on high

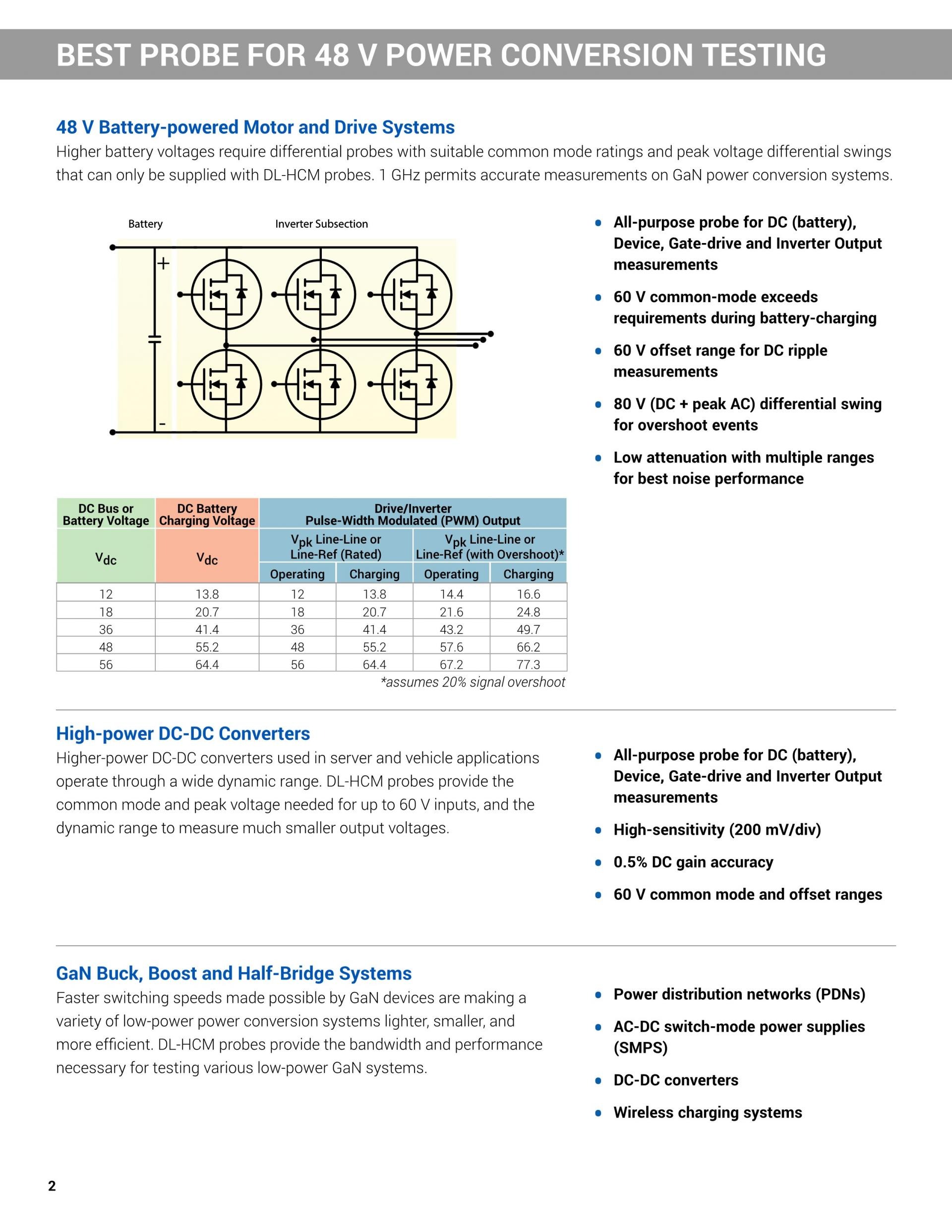

- BEST PROBE FOR 48 V POWER CONVERSION TESTING
- 48 V Battery-powered Motor and Drive Systems
- that can only be supplied with DL-HCM probes. 1 GHz permits accurate measurements on GaN power conversion systems.
- • 60 V offset range for DC ripple
- *assumes 20% signal overshoot
- common mode and peak voltage needed for up to 60 V inputs, and the
- dynamic range to measure much smaller output voltages. • High-sensitivity (200 mV/div)
- • 0.5% DC gain accuracy
- • 60 V common mode and offset ranges

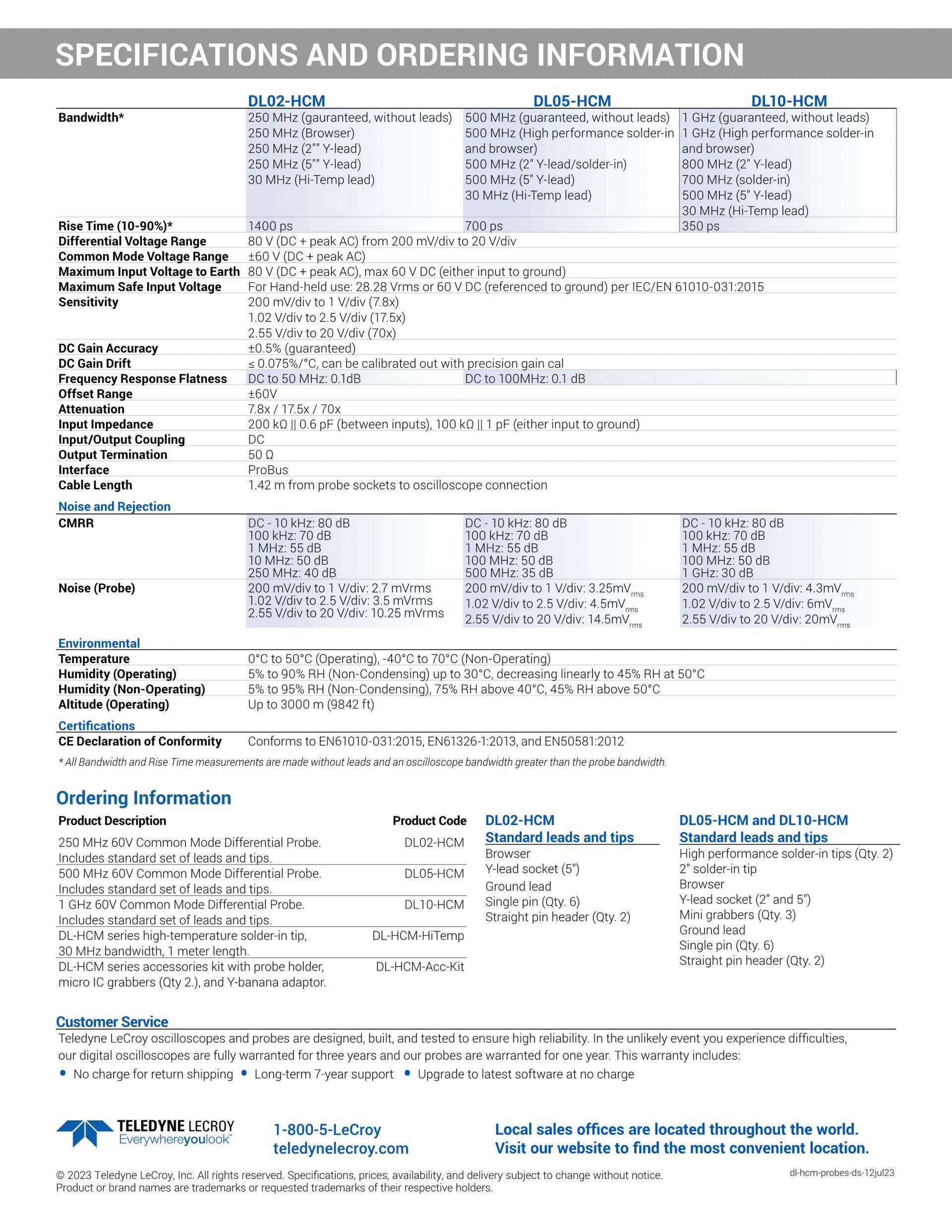

- Bandwidth* 250 MHz (gauranteed, without leads) 500 MHz (guaranteed, without leads) 1 GHz (guaranteed, without leads)
- Differential Voltage Range 80 V (DC + peak AC) from 200 mV/div to 20 V/div
- Common Mode Voltage Range ±60 V (DC + peak AC)
- Maximum Input Voltage to Earth 80 V (DC + peak AC), max 60 V DC (either input to ground)
- Maximum Safe Input Voltage For Hand-held use: 28.28 Vrms or 60 V DC (referenced to ground) per IEC/EN 61010-031:2015
- DC Gain Accuracy ±0.5% (guaranteed)
- Frequency Response Flatness DC to 50 MHz: 0.1dB DC to 100MHz: 0.1 dB
- Offset Range ±60V
- Input Impedance 200 kΩ || 0.6 pF (between inputs), 100 kΩ || 1 pF (either input to ground)
- Output Termination 50 Ω
- Temperature 0°C to 50°C (Operating), -40°C to 70°C (Non-Operating)
- Humidity (Operating) 5% to 90% RH (Non-Condensing) up to 30°C, decreasing linearly to 45% RH at 50°C
- Humidity (Non-Operating) 5% to 95% RH (Non-Condensing), 75% RH above 40°C, 45% RH above 50°C
- Altitude (Operating) Up to 3000 m (9842 ft)
- 30 MHz bandwidth, 1 meter length.
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
