르크로이 LECROY HVD3000A (가격문의) & ADP 고전압 차동 프로브 (가격문의) HVD3102A / HVD3106A / HVD3106A-6M / HVD3206A (HVD3206A-6M) / HVD3220 / HVD3605A
가격문의(상세정보 참조)

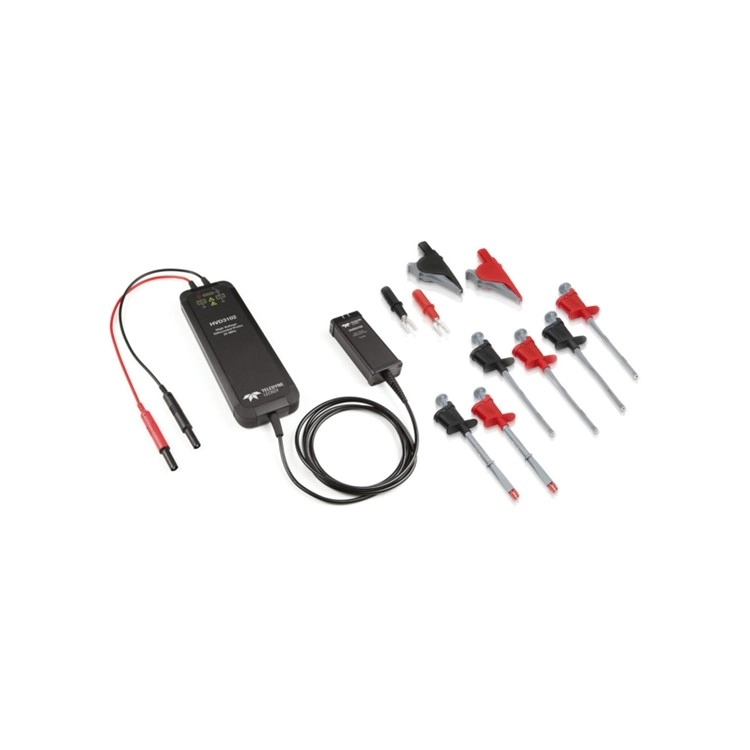

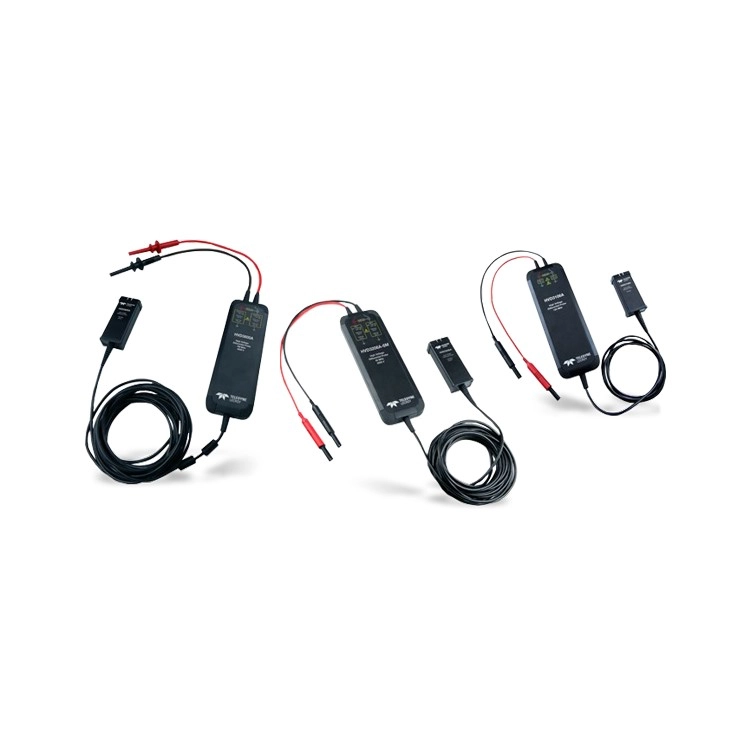

LECROY HVD3000A & ADP 고전압 차동 프로브
LECROY HVD3000A & ADP High Voltage Differential Probes
HVD3102A / HVD3106A / HVD3106A-6M /
HVD3206A (HVD3206A-6M) / HVD3220 / HVD3605A
고전압 차동 프로브는 넓은 주파수 범위(최대 400MHz)에 걸쳐 높은 CMRR을 제공하여 노이즈가 많은 높은 공통 모드 전력 전자 환경에서 발견되는 측정 문제를 단순화합니다. 프로브의 설계는 사용하기 쉽고 안전하고 정밀한 고전압 플로팅 측정이 가능합니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
르크로이 LECROY
HVD3000A & ADP :
HVD3102A / HVD3106A / HVD3106A-6M /
HVD3206A (HVD3206A-6M) / HVD3220 / HVD3605A
고전압 차동 프로브
HVD3000A & ADP High Voltage Differential Probes

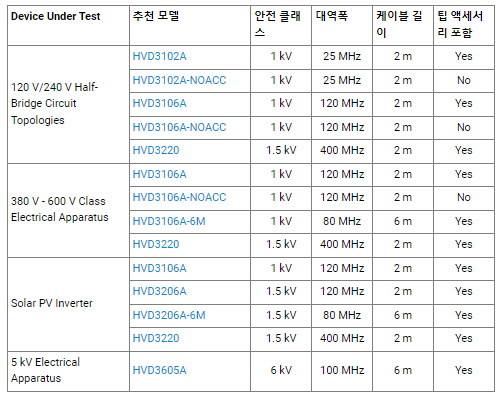

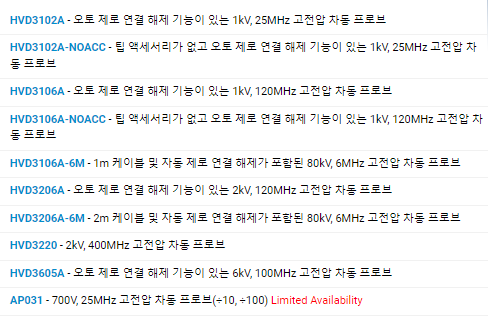

HVD3000A 시리즈 고전압 차동 프로브는 120/240V 스위치 모드 전원 공급 장치에서 600V 클래스 및 5kV 전기 장치에 이르기까지 모든 응용 분야에서 최적의 프로브입니다. 아래 표에는 테스트 중인 특정 디바이스 측정용으로 텔레다인르크로이에서 권장하는 프로브 모델 목록이 나와 있습니다.
■ 제품 사양 (Specifications)
LECROY HVD3000A 제품 데이터시트의 핵심 사양입니다.
- broad frequency range Rejection Ratio The HVD3000A series cover the fullest
- high and low attenuation frequencies, greatly improving 600 V class and 5 kV class electrical

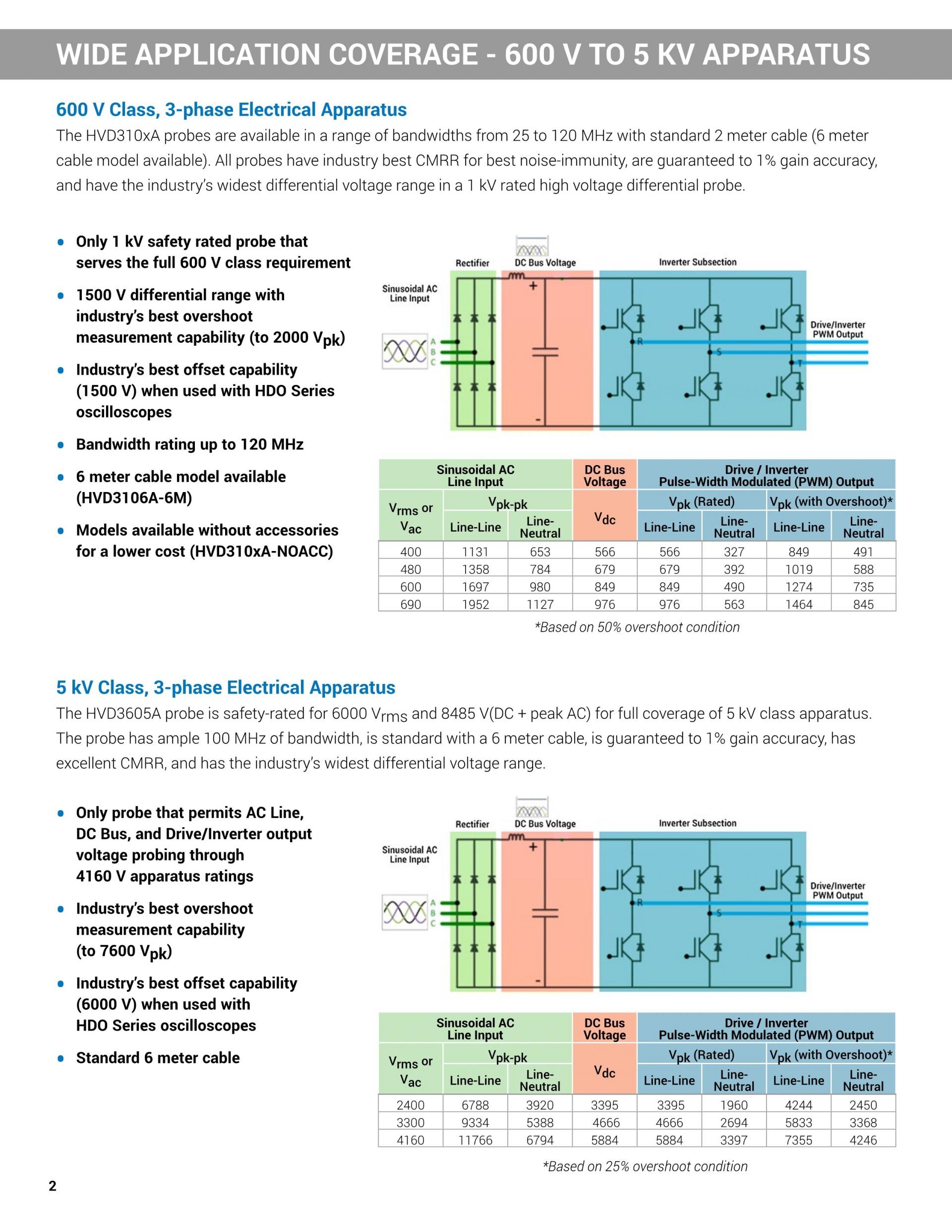

- 600 V Class, 3-phase Electrical Apparatus
- and have the industry’s widest differential voltage range in a 1 kV rated high voltage differential probe.
- • Only 1 kV safety rated probe that
- serves the full 600 V class requirement
- • Bandwidth rating up to 120 MHz
- 5 kV Class, 3-phase Electrical Apparatus
- 4160 V apparatus ratings
- • Bandwidth rating up to 400 MHz
- • Common mode range up to ±2000 V
- with 140 dB CMRR, reduced DUT loading, and better pulse
- The Line-Neutral RMS voltages are 600V/√3, and each

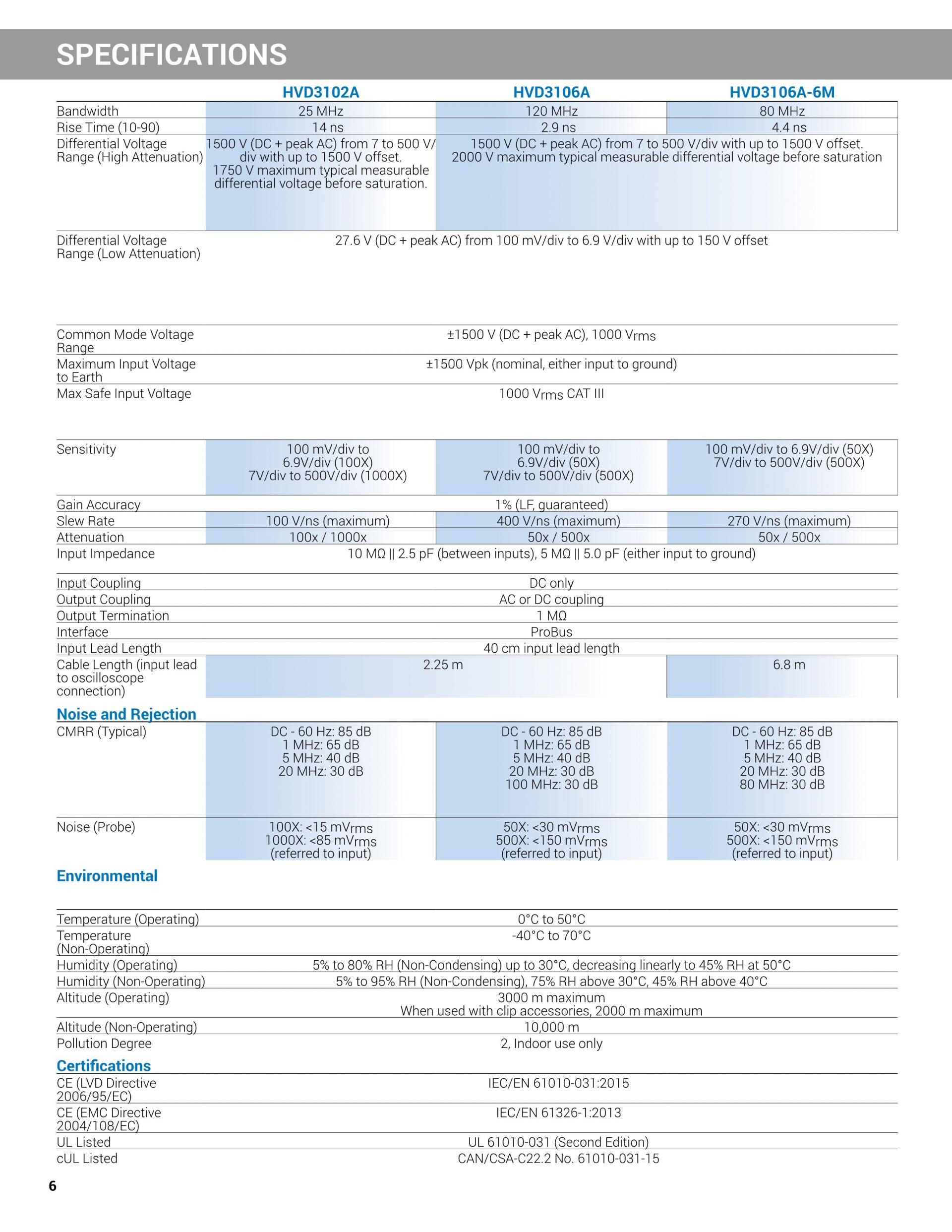

- Bandwidth 25 MHz 120 MHz 80 MHz
- Common Mode Voltage ±1500 V (DC + peak AC), 1000 Vrms
- Max Safe Input Voltage 1000 Vrms CAT III
- Input Impedance 10 MΩ || 2.5 pF (between inputs), 5 MΩ || 5.0 pF (either input to ground)
- Output Termination 1 MΩ
- Input Lead Length 40 cm input lead length
- Temperature (Operating) 0°C to 50°C
- Temperature -40°C to 70°C
- Humidity (Operating) 5% to 80% RH (Non-Condensing) up to 30°C, decreasing linearly to 45% RH at 50°C
- Humidity (Non-Operating) 5% to 95% RH (Non-Condensing), 75% RH above 30°C, 45% RH above 40°C

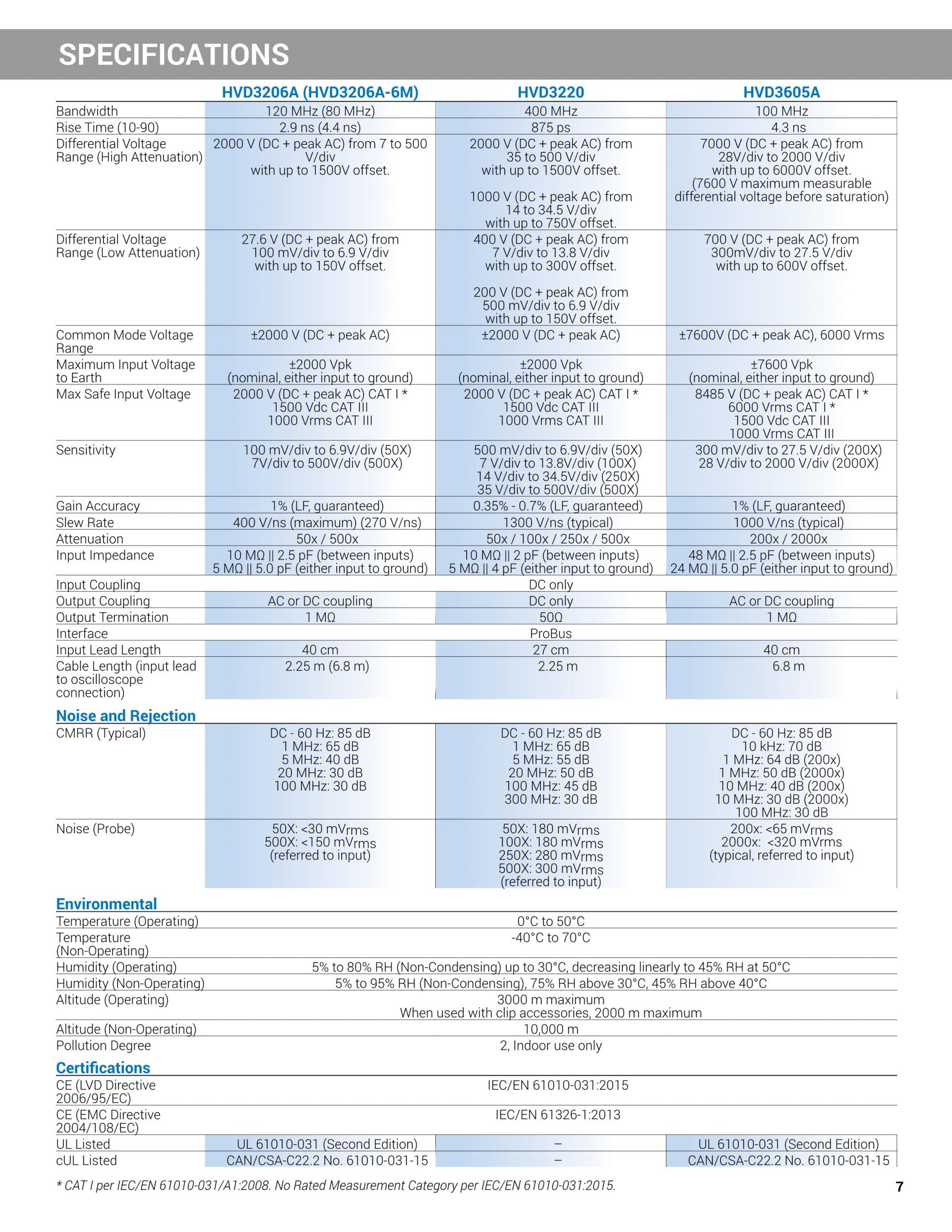

- Bandwidth 120 MHz (80 MHz) 400 MHz 100 MHz
- Range (High Attenuation) V/div 35 to 500 V/div 28V/div to 2000 V/div
- 1000 V (DC + peak AC) from differential voltage before saturation)
- Range (Low Attenuation) 100 mV/div to 6.9 V/div 7 V/div to 13.8 V/div 300mV/div to 27.5 V/div
- Output Termination 1 MΩ 50Ω 1 MΩ
- Input Lead Length 40 cm 27 cm 40 cm

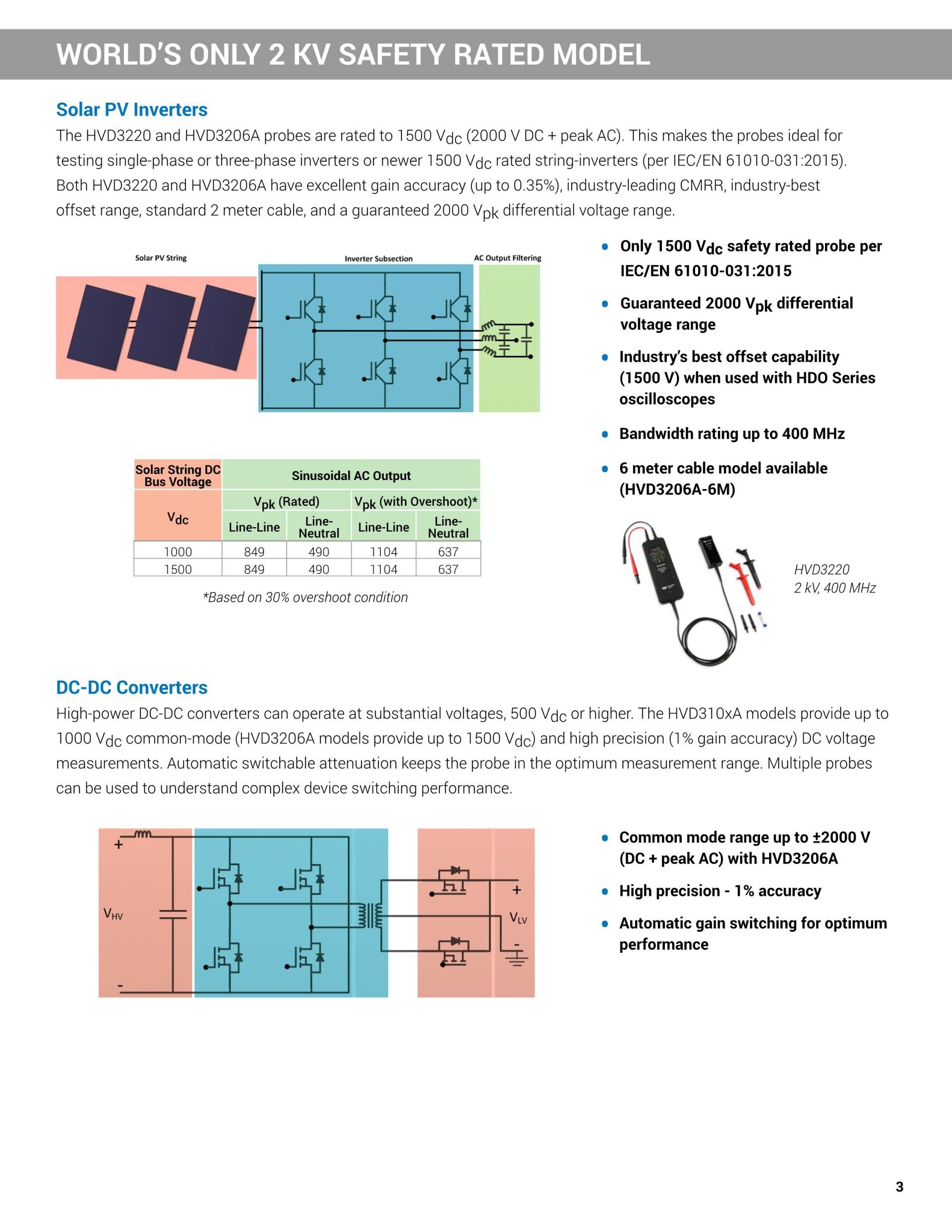

- High Voltage HVD3206A / 3206A-6M
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
르크로이 LECROY
HVD3000A & ADP :
HVD3102A / HVD3106A / HVD3106A-6M /
HVD3206A (HVD3206A-6M) / HVD3220 / HVD3605A
고전압 차동 프로브
HVD3000A & ADP High Voltage Differential Probes
HVD3000A 시리즈 고전압 차동 프로브는 120/240V 스위치 모드 전원 공급 장치에서 600V 클래스 및 5kV 전기 장치에 이르기까지 모든 응용 분야에서 최적의 프로브입니다. 아래 표에는 테스트 중인 특정 디바이스 측정용으로 텔레다인르크로이에서 권장하는 프로브 모델 목록이 나와 있습니다.
■ 제품 사양 (Specifications)
LECROY HVD3000A 제품 데이터시트의 핵심 사양입니다.
- broad frequency range Rejection Ratio The HVD3000A series cover the fullest
- high and low attenuation frequencies, greatly improving 600 V class and 5 kV class electrical
- 600 V Class, 3-phase Electrical Apparatus
- and have the industry’s widest differential voltage range in a 1 kV rated high voltage differential probe.
- • Only 1 kV safety rated probe that
- serves the full 600 V class requirement
- • Bandwidth rating up to 120 MHz
- 5 kV Class, 3-phase Electrical Apparatus
- 4160 V apparatus ratings
- • Bandwidth rating up to 400 MHz
- • Common mode range up to ±2000 V
- with 140 dB CMRR, reduced DUT loading, and better pulse
- The Line-Neutral RMS voltages are 600V/√3, and each
- Bandwidth 25 MHz 120 MHz 80 MHz
- Common Mode Voltage ±1500 V (DC + peak AC), 1000 Vrms
- Max Safe Input Voltage 1000 Vrms CAT III
- Input Impedance 10 MΩ || 2.5 pF (between inputs), 5 MΩ || 5.0 pF (either input to ground)
- Output Termination 1 MΩ
- Input Lead Length 40 cm input lead length
- Temperature (Operating) 0°C to 50°C
- Temperature -40°C to 70°C
- Humidity (Operating) 5% to 80% RH (Non-Condensing) up to 30°C, decreasing linearly to 45% RH at 50°C
- Humidity (Non-Operating) 5% to 95% RH (Non-Condensing), 75% RH above 30°C, 45% RH above 40°C
- Bandwidth 120 MHz (80 MHz) 400 MHz 100 MHz
- Range (High Attenuation) V/div 35 to 500 V/div 28V/div to 2000 V/div
- 1000 V (DC + peak AC) from differential voltage before saturation)
- Range (Low Attenuation) 100 mV/div to 6.9 V/div 7 V/div to 13.8 V/div 300mV/div to 27.5 V/div
- Output Termination 1 MΩ 50Ω 1 MΩ
- Input Lead Length 40 cm 27 cm 40 cm
- High Voltage HVD3206A / 3206A-6M
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
