르크로이 LECROY ZS 능동 전압 프로브 (가격문의) ZS1000 – 굿맨시스템 (가격문의) / ZS1500 / ZS2500 / ZS4000
가격문의(상세정보 참조)

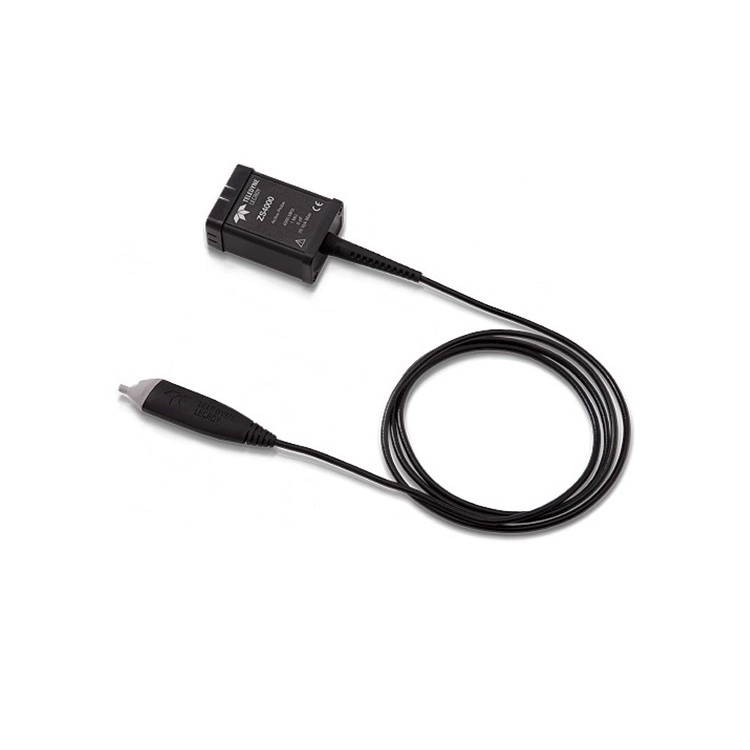

LECROY ZS 능동 전압 프로브
LECROY ZS Active Voltage Probes
ZS1000 / ZS1500 / ZS2500 / ZS4000
엔지니어는 일반적으로 높은 신호 충실도로 고주파 신호를 프로브해야 합니다. 입력 R 및 C가 높은 일반적인 패시브 프로브는 낮은 주파수에서 좋은 응답을 제공하지만 높은 주파수에서 회로에 로딩 효과를 발생시켜 신호를 왜곡합니다. 액티브 전압 프로브는 전체 프로브/오실로스코프 대역폭에서 회로 부하를 줄이기 위해 높은 입력 R과 낮은 입력 C를 모두 갖추고 있습니다. 낮은 회로 부하와 제한된 영역에서 프로빙을 허용하는 폼 팩터를 통해 능동 전압 프로브는 모든 다양한 유형의 신호 및 연결 지점에서 사용할 수 있는 일상적인 프로브입니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
르크로이 LECROY
ZS
ZS1000 / ZS1500 / ZS2500 / ZS4000
능동 전압 프로브
ZS Active Voltage Probes

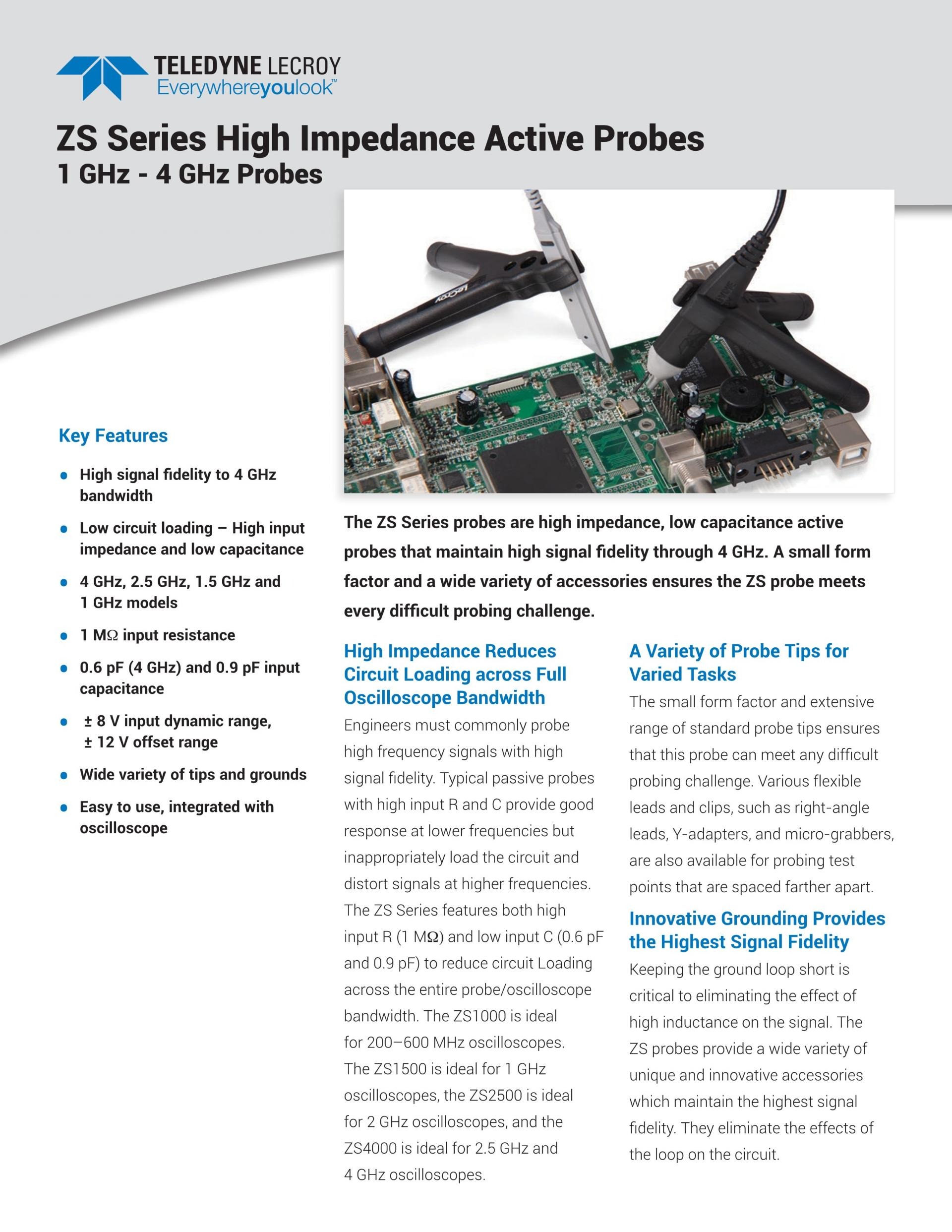

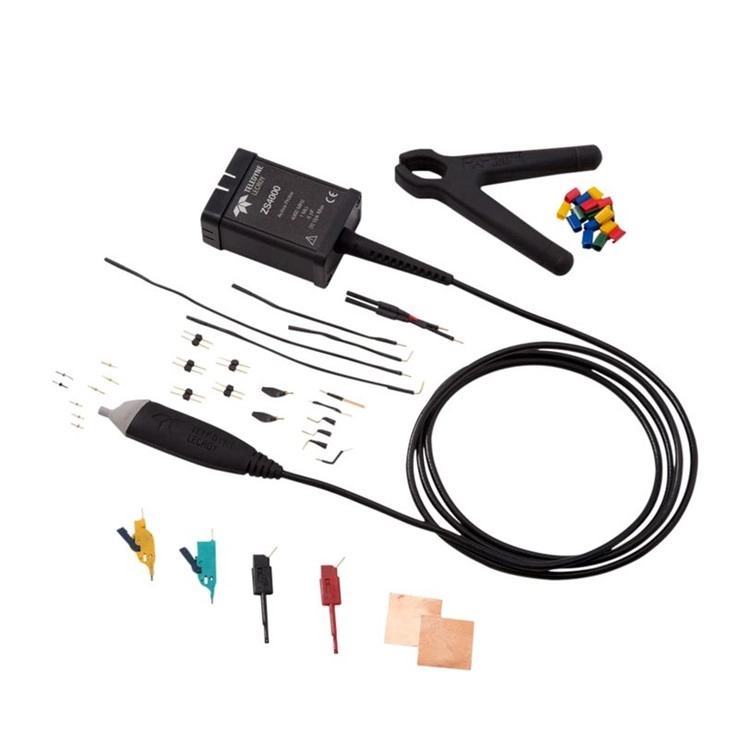

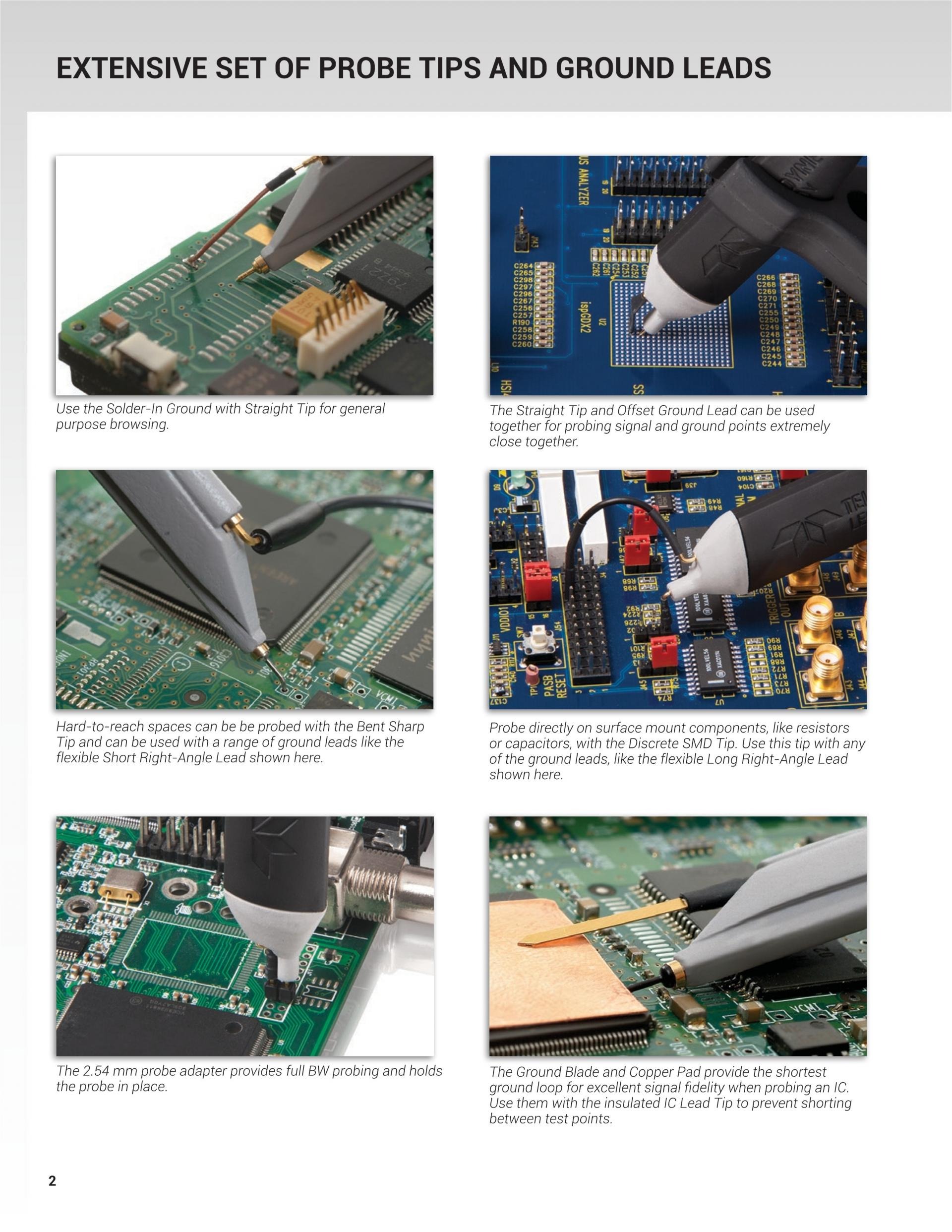

ZS 시리즈 프로브는 다양한 프로빙 시나리오를 처리하기 위해 높은 임피던스와 광범위한 프로브 팁 및 접지 액세서리 세트를 제공합니다. 1MΩ의 높은 입력 저항과 0.9pF의 낮은 입력 커패시턴스는 이 프로브가 모든 주파수에 이상적임을 의미합니다. ZS 시리즈 프로브는 대역폭이 4GHz 이하인 모든 Teledyne LeCroy 오실로스코프에 전체 시스템 대역폭을 제공합니다.
📄 기술자료 다운로드

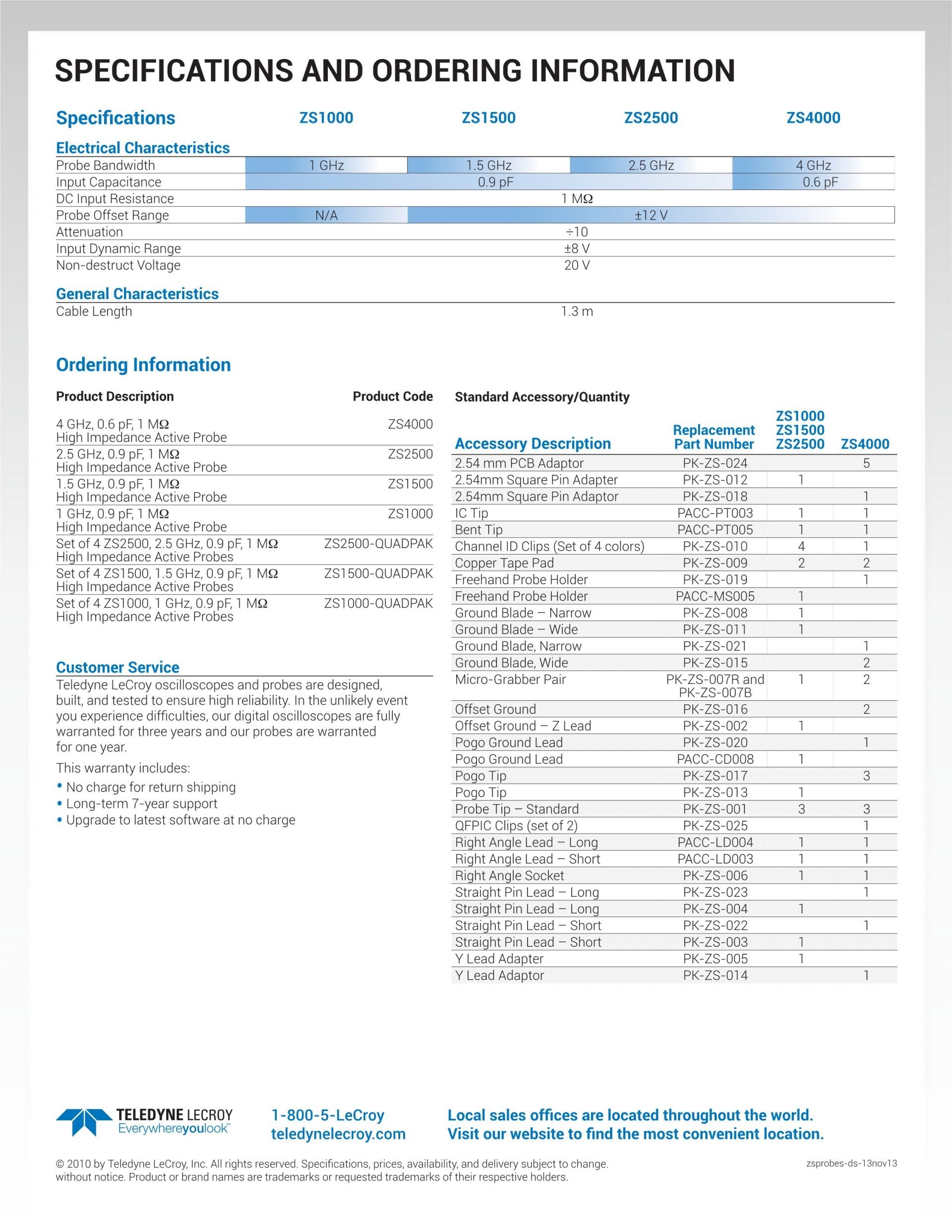

■ 제품 사양 (Specifications)
LECROY ZS 제품 데이터시트의 핵심 사양입니다.
- • High signal fidelity to 4 GHz
- impedance and low capacitance probes that maintain high signal fidelity through 4 GHz. A small form
- • 1 MΩ input resistance
- • 0.6 pF (4 GHz) and 0.9 pF input
- ± 12 V offset range
- input R (1 MΩ) and low input C (0.6 pF the Highest Signal Fidelity
- and 0.9 pF) to reduce circuit Loading

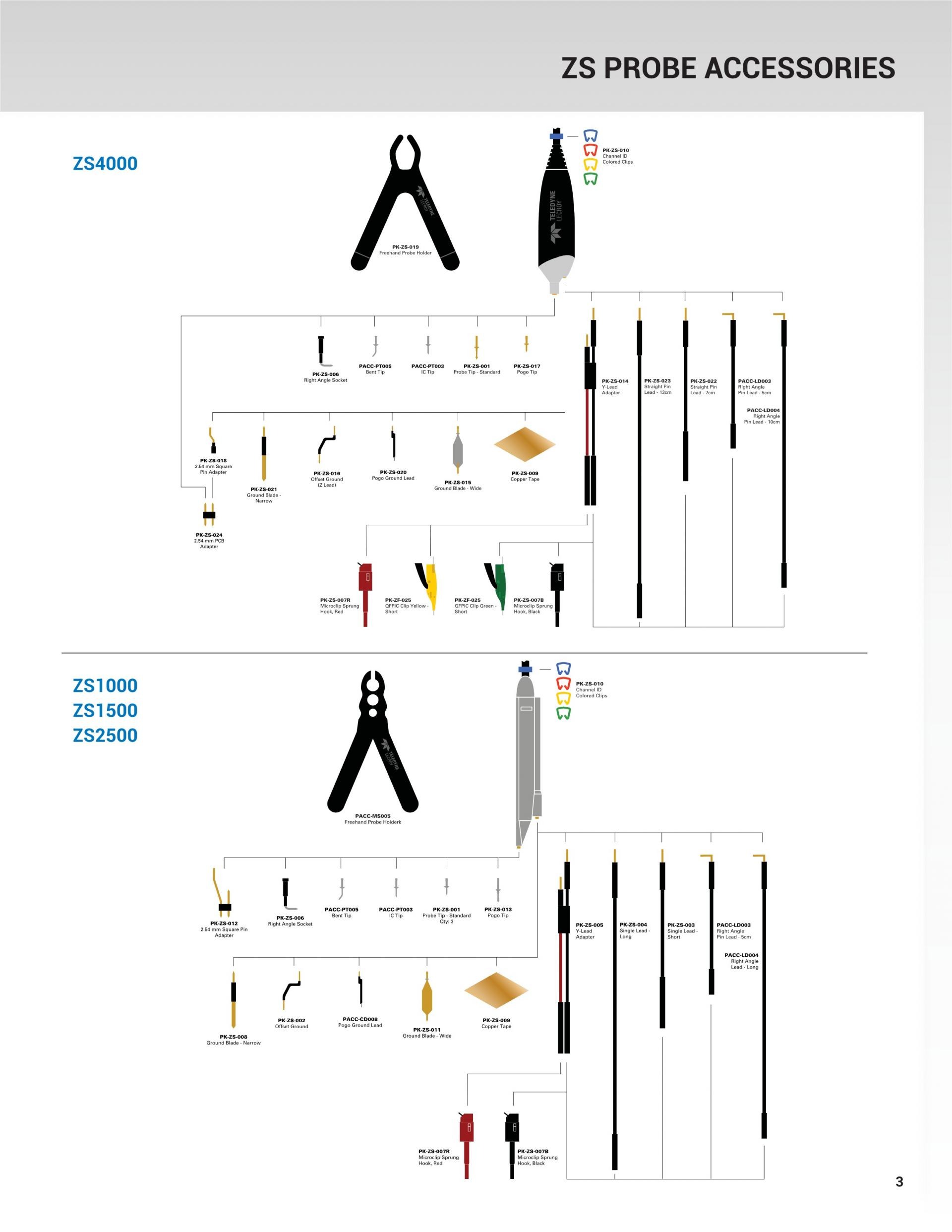

- PK-ZS-006 Bent Tip IC Tip Probe Tip - Standard Pogo Tip

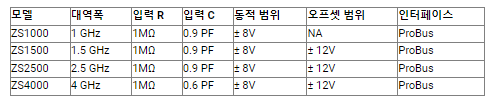

- Probe Bandwidth 1 GHz 1.5 GHz 2.5 GHz 4 GHz
- Input Capacitance 0.9 pF 0.6 pF
- DC Input Resistance 1 MΩ
- Probe Offset Range N/A ±12 V
- Input Dynamic Range ±8 V
- Non-destruct Voltage 20 V
- High Impedance Active Probe 2.54 mm PCB Adaptor PK-ZS-024 5
- High Impedance Active Probe 2.54mm Square Pin Adaptor PK-ZS-018 1
- 1 GHz, 0.9 pF, 1 MΩ ZS1000 IC Tip PACC-PT003 1 1
- High Impedance Active Probe Bent Tip PACC-PT005 1 1
- Set of 4 ZS2500, 2.5 GHz, 0.9 pF, 1 MΩ ZS2500-QUADPAK Channel ID Clips (Set of 4 colors) PK-ZS-010 4 1
- High Impedance Active Probes Ground Blade – Narrow PK-ZS-008 1
- Pogo Tip PK-ZS-017 3
- Pogo Tip PK-ZS-013 1
- Probe Tip – Standard PK-ZS-001 3 3
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
LECROY ZS은 능동 전압 프로브입니다. 입력 R 및 C가 높은 일반적인 패시브 프로브는 낮은 주파수에서 좋은 응답을 제공하지만 높은 주파수에서 회로에 로딩 효과를 발생시켜 신호를 왜곡합니다.
ZS1000 정보 정리
한눈에 보기
LECROY ZS1000은(는) 케이블·액세서리 항목으로 분류된 제품입니다. 상품 등록명은 “르크로이 LECROY ZS 능동 전압 프로브 (가격문의) ZS1000 – 굿맨시스템 (가격문의) / ZS1500 / ZS2500 / ZS4000”입니다. 등록 카테고리는 전류 프로브입니다.
핵심 사양 정리
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- ZS 시리즈 프로브는 다양한 프로빙 시나리오를 처리하기 위해 높은 임피던스와 광범위한 프로브 팁 및 접지 액세서리 세트를 제공합니다. 1MΩ의 높은 입력 저항과 0.9pF의 낮은 입력 커패시턴스는 이 프로브가 모든 주파수에 이상적임을 의미합니다.
- High signal fidelity to 4 GHz
- impedance and low capacitance probes that maintain high signal fidelity through 4 GHz. A small form
- 1 MΩ input resistance
- 0.6 pF (4 GHz) and 0.9 pF input
- ± 12 V offset range
- input R (1 MΩ) and low input C (0.6 pF the Highest Signal Fidelity
- Probe Bandwidth 1 GHz 1.5 GHz 2.5 GHz 4 GHz
- DC Input Resistance 1 MΩ
- Probe Offset Range N/A ±12 V
적용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다.
선택 시 확인 항목
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — Input Dynamic Range ±8 V
- 구성품 — 능동 전압 프로브
- 설치·환경 조건 — 1 GHz, 0.9 pF, 1 MΩ ZS1000 IC Tip PACC-PT003 1 1
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 묻는 질문
LECROY ZS1000 사양은 어디까지 확인되나요?
원문 기준으로 Non-destruct Voltage 20 V 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
LECROY ZS1000 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
