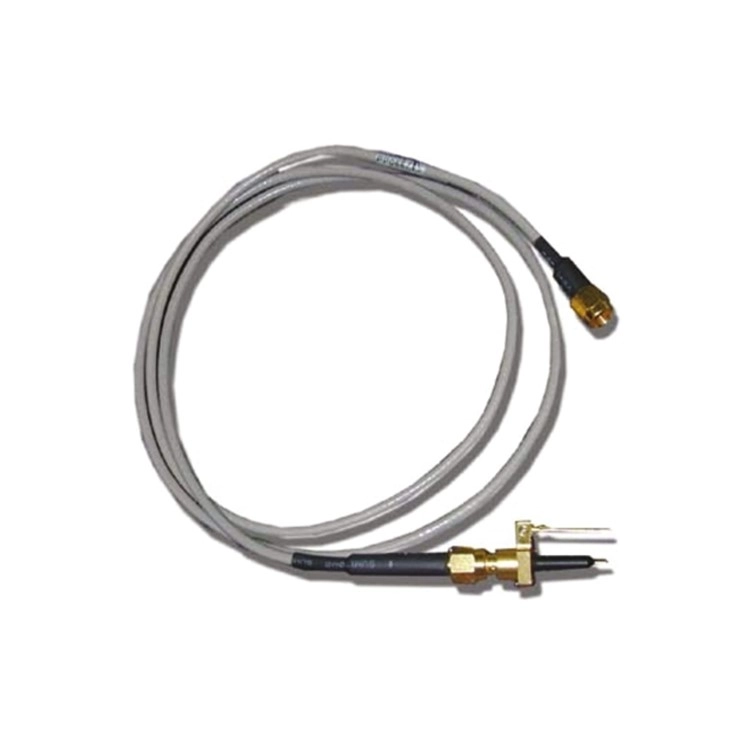

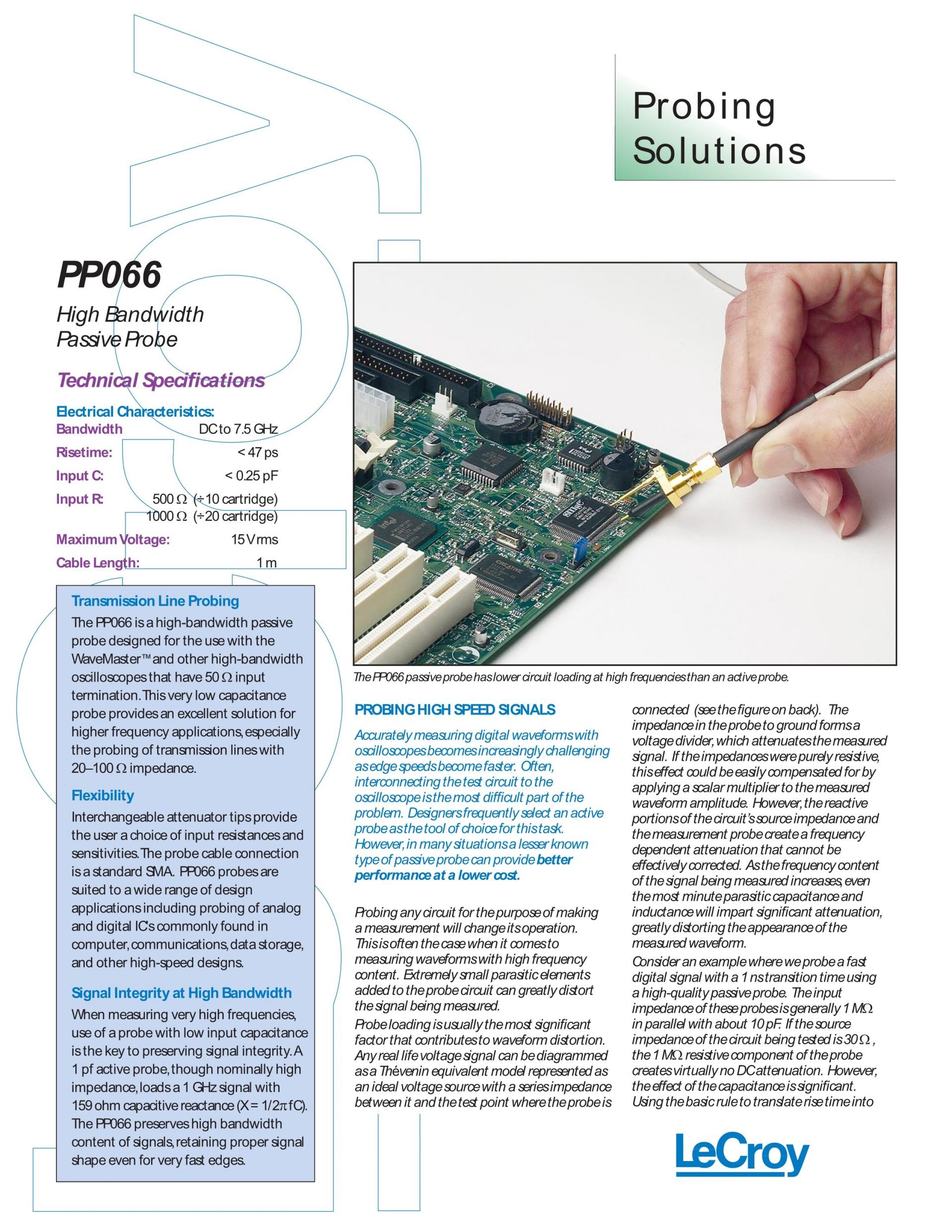

LECROY PP066 트랜스미션 라인 프로브
LECROY PP066 Transmission Line Probes
전송 라인 프로브는 매우 높은 주파수에서 사용하도록 설계된 특수 유형의 패시브 프로브입니다. 기존 패시브 프로브에 있는 고임피던스 프로브 케이블을 오실로스코프 입력(50옴)과 일치하는 특성 임피던스를 가진 정밀 전송 라인으로 대체합니다. 이는 입력 커패시턴스를 피코패럿의 일부로 크게 줄여 고주파 신호의 부하를 최소화합니다. 팁의 매칭 네트워크는 DC 입력 저항을 증가시킵니다. 기존 패시브 프로브(일반적으로 500옴 ~ 1k옴)보다 DC 입력 저항이 낮지만 이러한 프로브의 입력 임피던스는 전체 주파수 범위에서 거의 일정하게 유지됩니다. 기존의 /10 패시브 프로브는 DC에서 10MOhm의 입력 임피던스를 갖지만 이 임피던스는 주파수에 따라 급격히 떨어지며 100MHz 미만에서 전송선 프로브의 입력 임피던스 아래를 통과합니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
르크로이 ・ LECROY
PP066
트랜스미션 라인 프로브
PP066 Transmission Line Probes
전송 라인 프로브는 매우 높은 주파수에서 사용하도록 설계된 특수 유형의 패시브 프로브입니다. 기존 패시브 프로브에 있는 고임피던스 프로브 케이블을 오실로스코프 입력(50Ω)과 일치하는 특성 임피던스를 가진 정밀 전송 라인으로 대체합니다. 이는 입력 커패시턴스를 피코패럿의 일부로 크게 줄여 고주파 신호의 부하를 최소화합니다. 팁의 매칭 네트워크는 DC 입력 저항을 증가시킵니다. 기존 패시브 프로브(일반적으로 500Ω ~ 1kΩ)보다 DC 입력 저항이 낮지만 이러한 프로브의 입력 임피던스는 전체 주파수 범위에서 거의 일정하게 유지됩니다. 기존의 ÷10 패시브 프로브는 DC에서 10MW 입력 임피던스를 갖지만 이 임피던스는 주파수에 따라 급격히 떨어지며 100MHz 미만에서 전송선 프로브의 입력 임피던스 아래를 통과합니다.
일부 애플리케이션에서는 트랜스 미션 프로브가 액티브 프로브보다 이점을 제공합니다. 가격이 저렴할 뿐만 아니라 패시브 디자인은 과전압 및 ESD 노출에도 더욱 견고합니다. 이들은 액티브 프로브의 동적 범위를 초과하는 진폭을 가진 빠르게 상승하는 좁은 펄스를 생성하는 애플리케이션에 유용합니다. 또한 주파수 응답에 대한 기생 효과가 적은 경향이 있습니다. 샘플링 오실로스코프를 구동하는 높은 BW 트랜스미션 프로브는 액티브 프로브 측정의 응답에 의문이 제기되는 상황에서 ""golden standard"으로 사용할 수 있습니다.
■ 제품 사양 (Specifications)
LECROY 제품 데이터시트의 핵심 사양입니다.
- The PP066 is a ÷10 / ÷20 high frequency probe using a special 50 Ω cable with
- resistance is 500 Ω when the ÷10 attenuation probe resistor is installed. It is
- NOTE: For proper attenuation and high-speed performance, the PP066 probe
- must be connected to an oscilloscope with a 50 Ω input.
- • ÷20 attenuation probe resistor to increase the input resistance
- Power Rail Probe (see the RP4030 manual for instructions)
- Input Dynamic Range ± 15 V
- Input Resistance ÷10 500 Ω ±2% plus 50 Ω termination tolerance
- Input Resistance ÷20 1 kΩ ±2% plus 50 Ω termination tolerance
- Input Voltage 20 V , 40 V
- System Bandwidth (-3 dB) DC to 7.5 GHz
- Input Capacitance ÷10: 0.25 pF
- Operating Temperature 0o to 45o C at 80% RH
- Humidity ≤ 80% at 31o C max.
- Weight (probe only) 26.5 g (0.94 oz)
- oscilloscopes with ProBus inputs, up to 4 GHz. Use the high bandwidth SMA-to-
- BNC adapter with instruments that have ProBus2 inputs for operation > 4 GHz.
- NOTE: For proper operation, set the oscilloscope input to 50 Ω.
- set the resistance to 50 Ω by opening the channel’s vertical setup dialog and
- 5. Select the proper attenuation on the input Channel (Cn) setup dialog.
- to 0 Ω prior to using the browser with the RP4030, the voltages displayed on the
- transmission line probe connected directly to the input, because the PP066

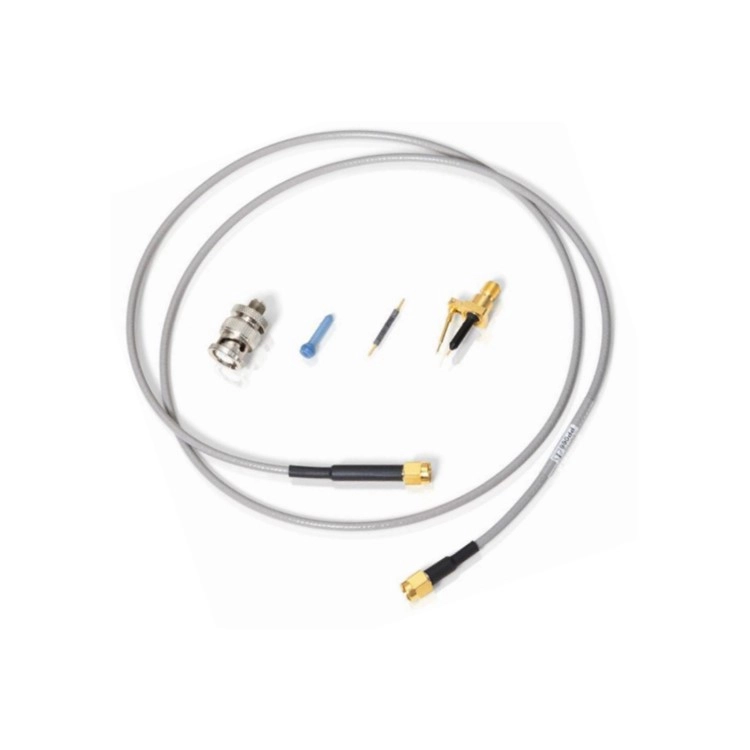

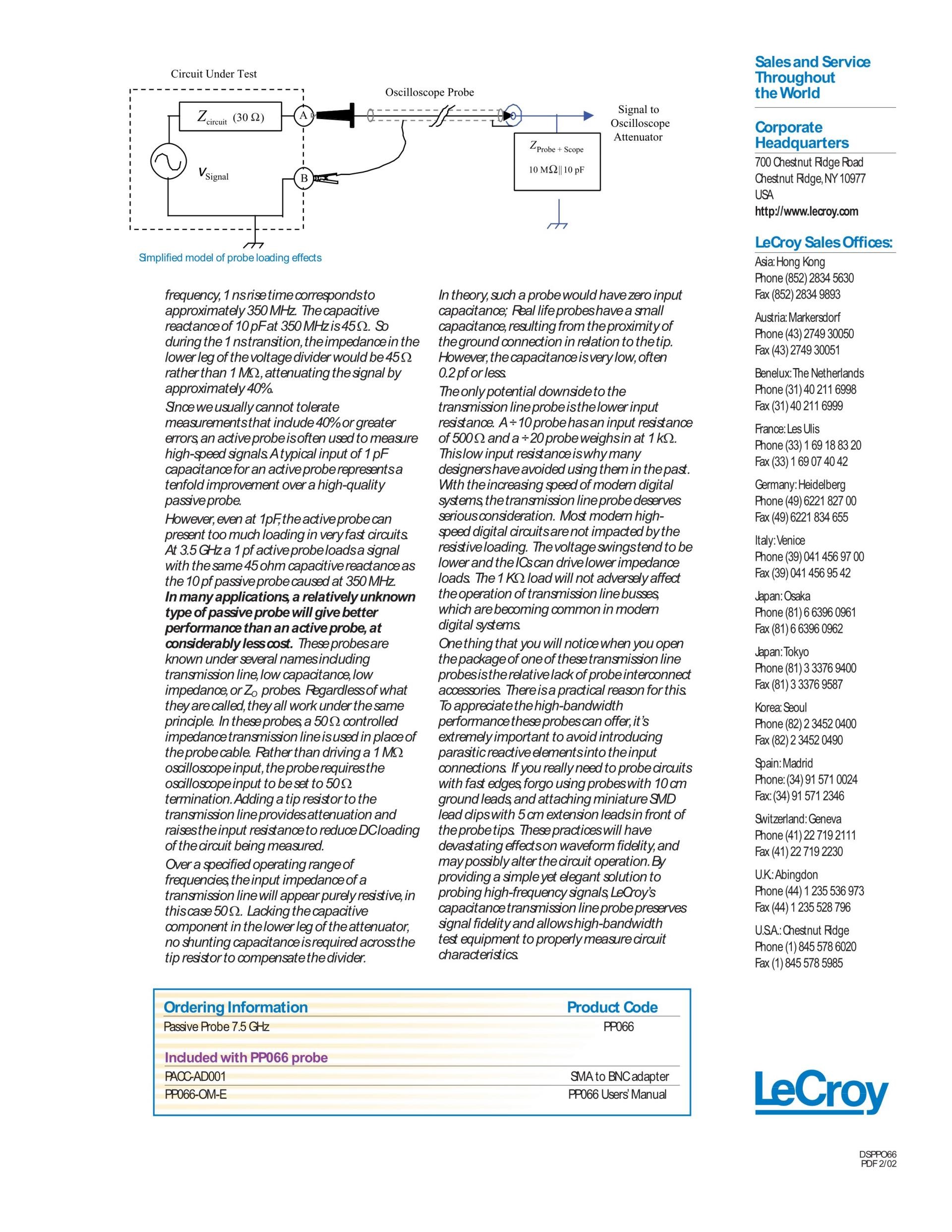

- SMA-to-BNC Adapter (Standard Bandwidth ProBus) PACC-AD001 1
- SMA-to-BNC Adapter (High Bandwidth ProBus2) 928829-00 1
- The product meets the intent of EC Directive 2014/35/EU for Product Safety.
- IEC/EN 61010-031:2015 Safety requirements for electrical equipment for
- measurement, control and laboratory use – Part 031: Safety requirements for
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
