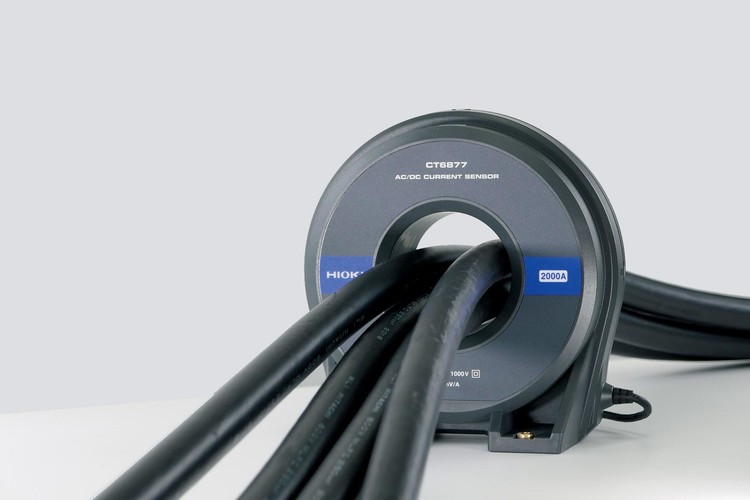

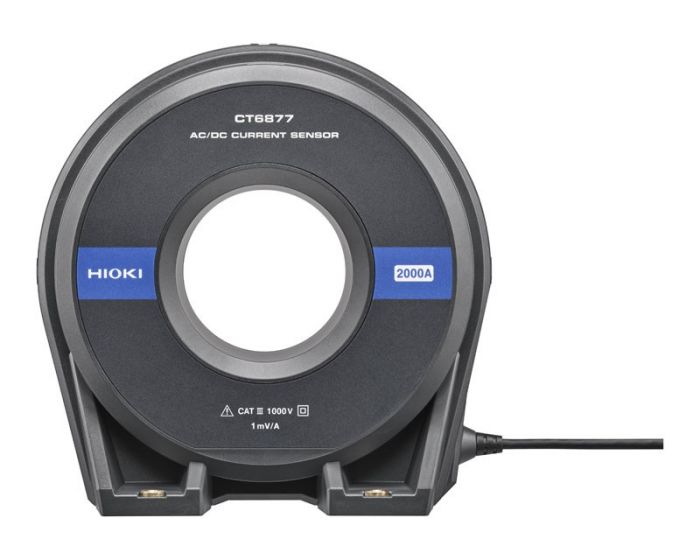

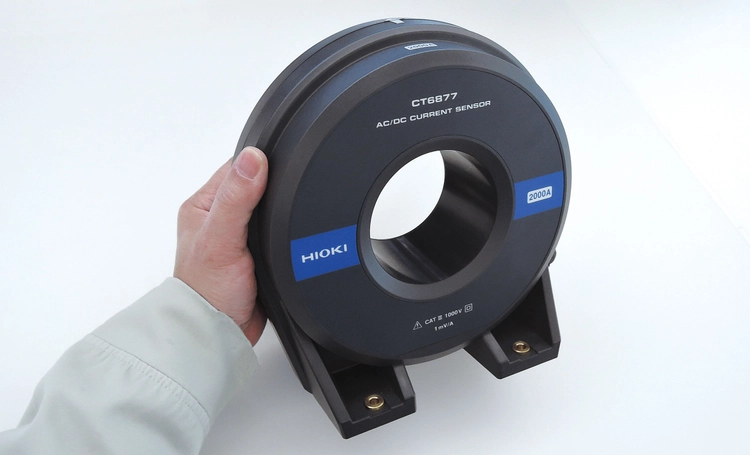

히오키 HIOKI CT6877 AC/DC 커런트 센서
가격문의(상세정보 참조)
더욱 고정확도를 위해

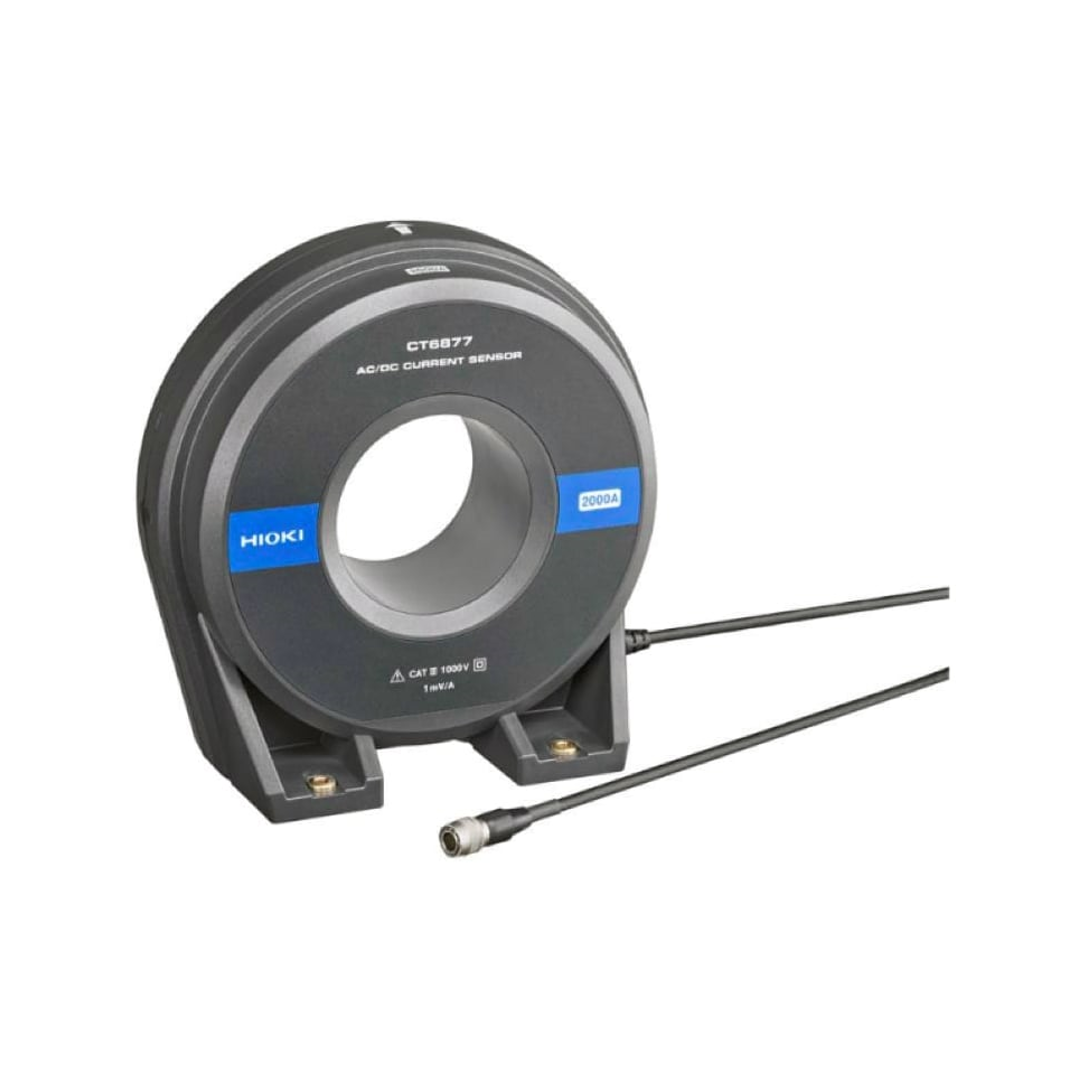

히오키 HIOKI CT6877 AC/DC 커런트 센서

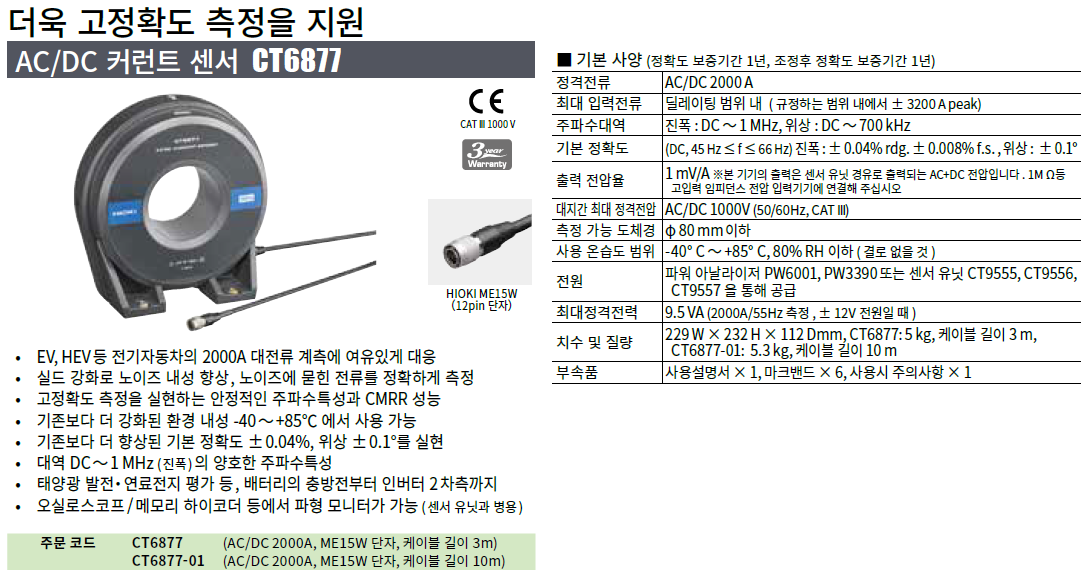

● EV, HEV 등 전기자동차의 2000A 대전류계측에 여유롭게 대응

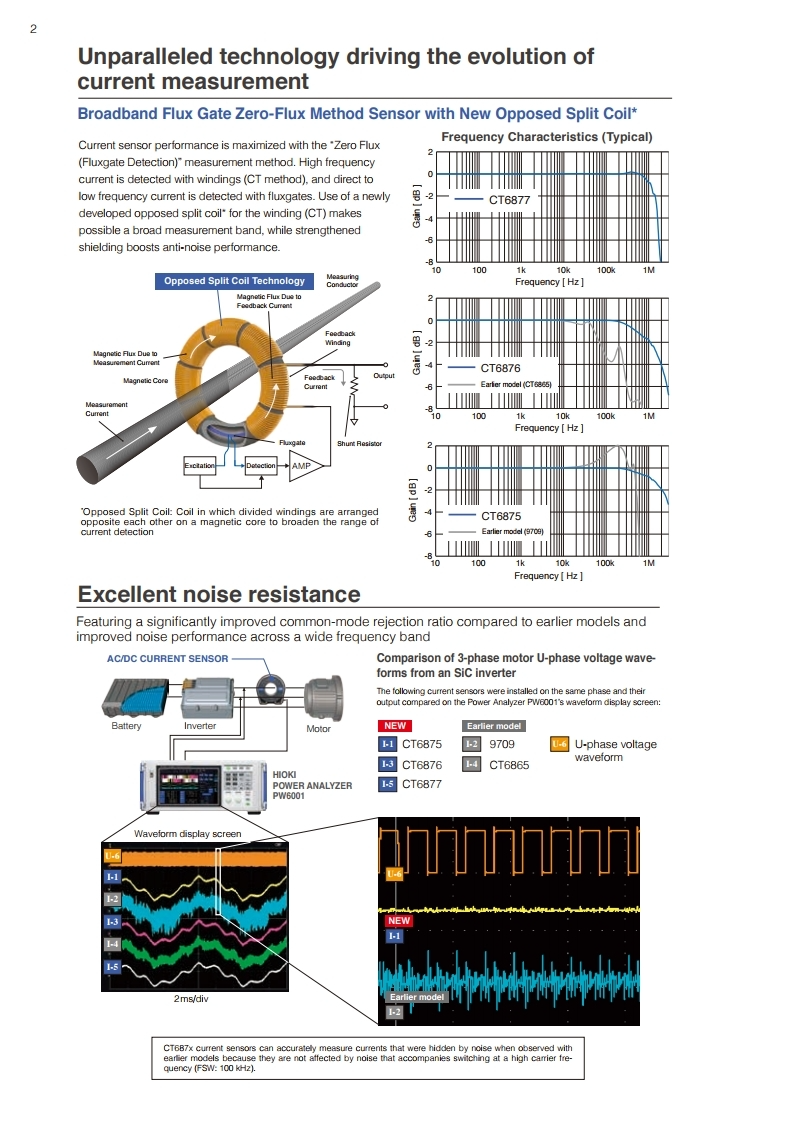

● 실드 강화를 통해 노이즈 내성 향상, 노이즈에 묻힌 전류를 정확하게 측정
● 고정확도 측정을 실현하는 안정적인 주파수특성과 CMRR성능
● 기존대비 강화된 환경 내성 -40〜+85℃에서 사용 가능
● 기존대비 더욱 향상된 기본 정확도 ±0.04%, 위상 ±0.1°
● 대역 DC〜1 MHz (진폭) 양호한 주파수특성
● 태양광 발전・열료전지평가 등, 배터리의 충방전부터 인버터 2차측까지
● 오실로스코프 / 메모리 하이코더 등에서 파형 모니터 가능 (센서 유닛과 병용)
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
히오키 HIOKI CT6877 AC/DC 커런트 센서
제품번호 (발주 코드)
| CT6877 | AC/DC 2000A, ME15W 단자, 케이블 길이 3m |
| CT6877-01 | AC/DC 2000A, ME15W 단자, 케이블 길이 10m |
CAT III 1000 V

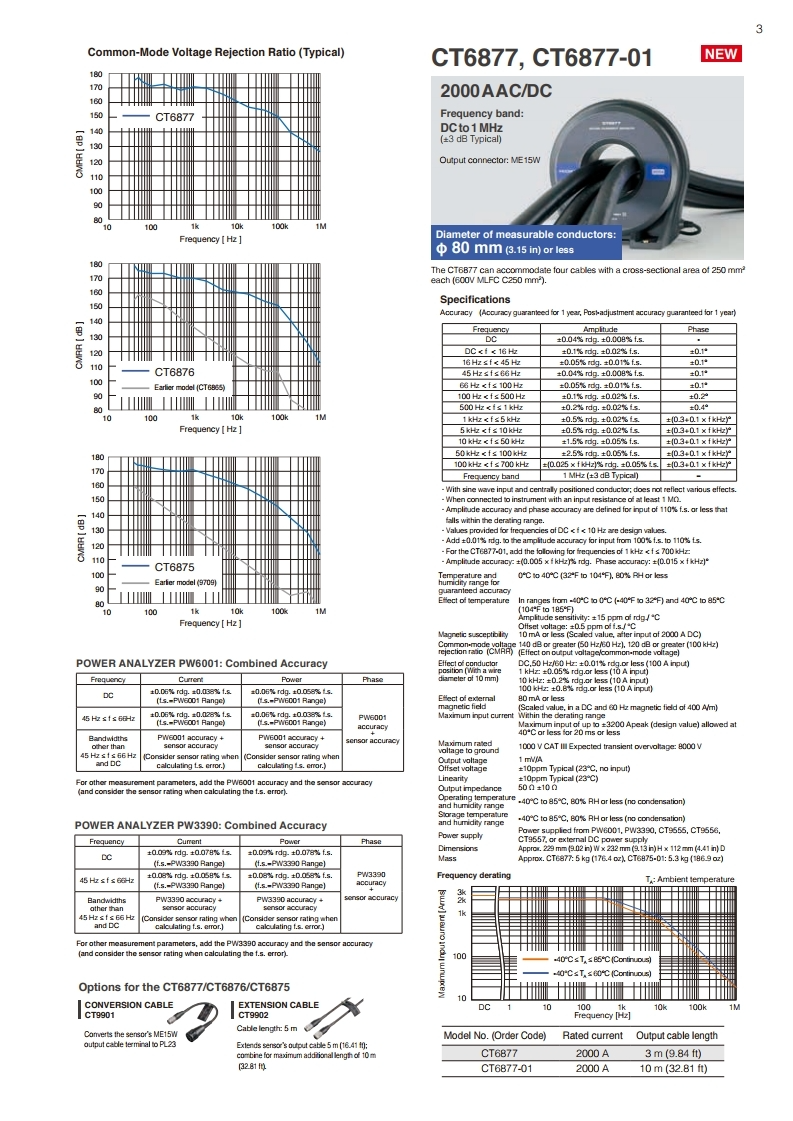

■ 제품 사양 (Specifications)
HIOKI CT6877 제품 데이터시트의 핵심 사양입니다.
- Maximum rating 2000A, high-stability,
- high-accuracy, wideband DC to 1MHz,
- • Large aperture φ80 mm for cables and bus-bars • Measurement of minute superimposed current
- Measurement range IPM A -2200 2200
- Nominal output voltage Vout V -2 2
- Bandwidth (±3dB) f MHz 1
- Withstand voltage (1mA, 50 / 60Hz for 1minute) Ud kV 7.4
- Power supply voltages Uc V ±11.5 ±15
- Operating temperature range TA ºC -40 85
- Electrical specifications at TA = 23°C ±5°C, supply voltage (by using external PSU) = ±12V unless otherwise stated
- Measurement range IPM A -2200 2200 Refer to “Figure 1. Frequency derating”
- Bandwidth (-3dB) f MHz 1 Refer to “Figure 2. Frequency characteristics”
- Output noise noise μVrms 300 Measurement bandwidth: DC to 1MHz
- 80 Input equivalent, under a magnetic field of 400A/m, 60 Hz
- Positive current consumption Ips mA 500 DC + 2000 A with ±12V
- Negative current consumption Ins mA -500 DC − 2000 A with ±12V
- Sensed current: 1 mA
- Safety: EN 61010
- Ambient operating temperature range TA ºC -40 85
- range of 1 kHz < f ≤ 700 MHz.
- Amplitude accuracy:±(0.005 × f [kHz])% of reading
- Frequency range 1 MHz (±3 dB typical) -
- Measuring instrument configuration CT6877A,CT6877A-1 CT9555 L9217 + 9704 DM7276
- Range (connection) 2000 A (2 V) 10V
- Output voltage 1800 A×2 V / 2000 A = 1.8 V -
- Frequency [Hz] CT6877A-1: 100 kHz, -3.34°
- ID3 5-12V 2 NC -12V Power
- Output cHoInOnKeIc MtoEr1 5W of current sensors
- Output(2V)
- HIOKI ME15W of current sensors at 1 point
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
