플루크 FLUKE 5502A 멀티제품 교정기 (가격문의)
111,111원

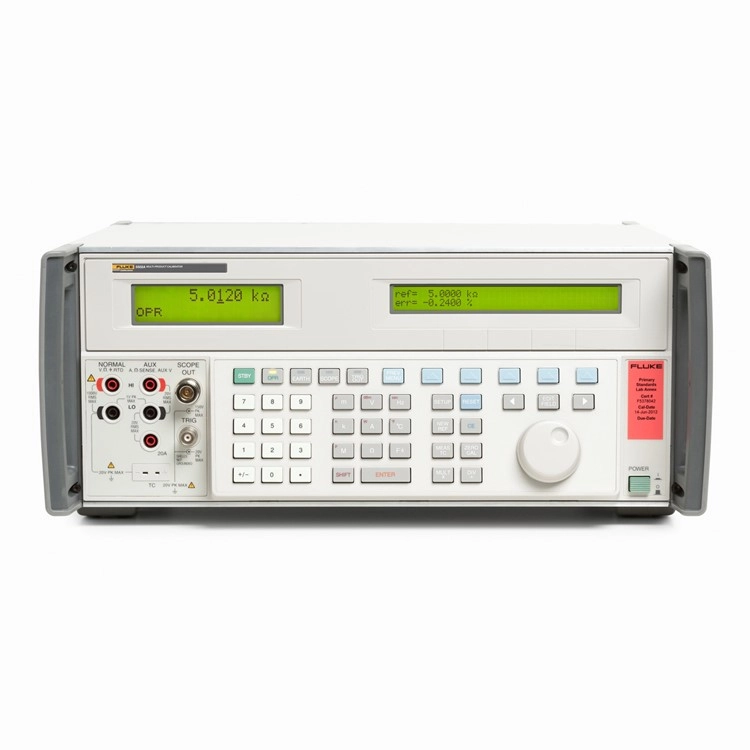

플루크 FLUKE 5502A 멀티제품 교정기
5500A · 5502E 및 5522A를 포함한 멀티 제품 교정기의 55XX 제품군에 속합니다.
사용자의 워크로드와 예산에 맞는 견고한 이동식 솔루션입니다 :
- 다양한 전기 테스트 장비 교정
- 조작자의 실수로 인한 고비용의 손상을 방지하는 견고한 보호 회로
- 인체 공학적으로 설계된 휴대용 핸들로 운반이 한결 쉬워진 5502A

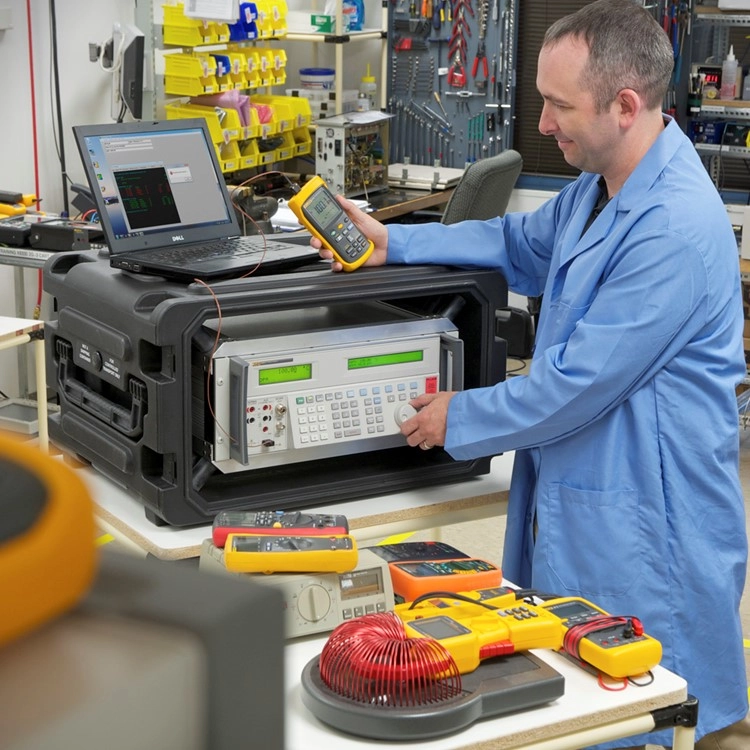

- 내장형 핸들, 바퀴 및 탈착식 전/후면 액세스 도어가 장착된 견고한 휴대용 케이스를 통해 거의 모든 환경에서 원위치 교정 가능
- 52120A 트랜스컨덕턴스 증폭기를 사용하면 120A까지 확장되는 전류 출력
- 경제적인 가격
5502A 교정기는 다음과 같이 워크로드에서 자주 사용되는 대부분의 항목을 포함합니다 :
- 최대 4.5자리의 핸드헬드 및 벤치형 미터(아날로그 및 디지털)
- 전류 클램프 및 클램프 미터
- 패널 미터
- 전자 온도계
- 차트 레코더
- 오실로스코프 레코더
- XY 레코더
- 데이터 로거
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
플루크 ・ FLUKE
5502A
멀티제품 교정기
Multi-Product Calibrator
플루크 FLUKE 5502A 멀티제품 교정기
플루크 5500 플루크 5500시리즈 플루크 5500-시리즈 플루크 5500 시리즈 플루크 5500A 플루크 5500A시리즈 플루크 5500A-시리즈 플루크 5500A 시리즈 플루크 55XX 플루크 55XX시리즈 플루크 55XX-시리즈 플루크 55XX 시리즈 플루크 55XXA 플루크 55XXA시리즈 플루크 55XXA-시리즈 플루크 55XXA 시리즈 플루크 55xx 플루크 55xx시리즈 플루크 55xx-시리즈 플루크 55xx 시리즈 플루크 55xxA 플루크 55xxA시리즈 플루크 55xxA-시리즈 플루크 55xxA 시리즈 플루크 5522A/운반케이스 플루크 5522A/캐리케이스 플루크 5522A/CARRYCASE 플루크 55XX/케이스 플루크 55XX/CASE 플루크 5500A/코일 플루크 5500A/COIL 플루크 9100/200 플루크 9100-200 플루크 9100 - 200 플루크 5500A/손잡이 플루크 5500A/핸들 플루크 5500A/HNDL 플루크 Y5537 플루크 5500A/LEADS 플루크 FLUKE 5500 FLUKE 5500SERIES FLUKE 5500-SERIES FLUKE 5500 SERIES FLUKE 5500A FLUKE 5500ASERIES FLUKE 5500A-SERIES FLUKE 5500A SERIES FLUKE 55XX FLUKE 55XXSERIES FLUKE 55XX-SERIES FLUKE 55XX SERIES FLUKE 55XXA FLUKE 55XXASERIES FLUKE 55XXA-SERIES FLUKE 55XXA SERIES FLUKE 55xx FLUKE 55xxSERIES FLUKE 55xx-SERIES FLUKE 55xx SERIES FLUKE 55xxA FLUKE 55xxASERIES FLUKE 55xxA-SERIES FLUKE 55xxA SERIES FLUKE 5522A/CARRYCASE FLUKE 55XX/CASE FLUKE 5500A/COIL FLUKE 9100/200 FLUKE 9100-200 FLUKE 9100 - 200 FLUKE 5500A/HNDL FLUKE 5500A/LEADS FLUKE
-주요 특징-
사용자의 워크로드와 예산에 맞는 견고한 이동식 솔루션입니다 :
- 다양한 전기 테스트 장비 교정
- 조작자의 실수로 인한 고비용의 손상을 방지하는 견고한 보호 회로
- 인체 공학적으로 설계된 휴대용 핸들로 운반이 한결 쉬워진 5502A
- 내장형 핸들, 바퀴 및 탈착식 전/후면 액세스 도어가 장착된 견고한 휴대용 케이스를 통해 거의 모든 환경에서 원위치 교정 가능
- 52120A 트랜스컨덕턴스 증폭기를 사용하면 120A까지 확장되는 전류 출력
- 경제적인 가격
5502A 교정기는 다음과 같이 워크로드에서 자주 사용되는 대부분의 항목을 포함합니다 :
- 최대 4.5자리의 핸드헬드 및 벤치형 미터(아날로그 및 디지털)
- 전류 클램프 및 클램프 미터
- 패널 미터
- 전자 온도계
- 차트 레코더
- 오실로스코프 레코더
- XY 레코더
- 데이터 로거

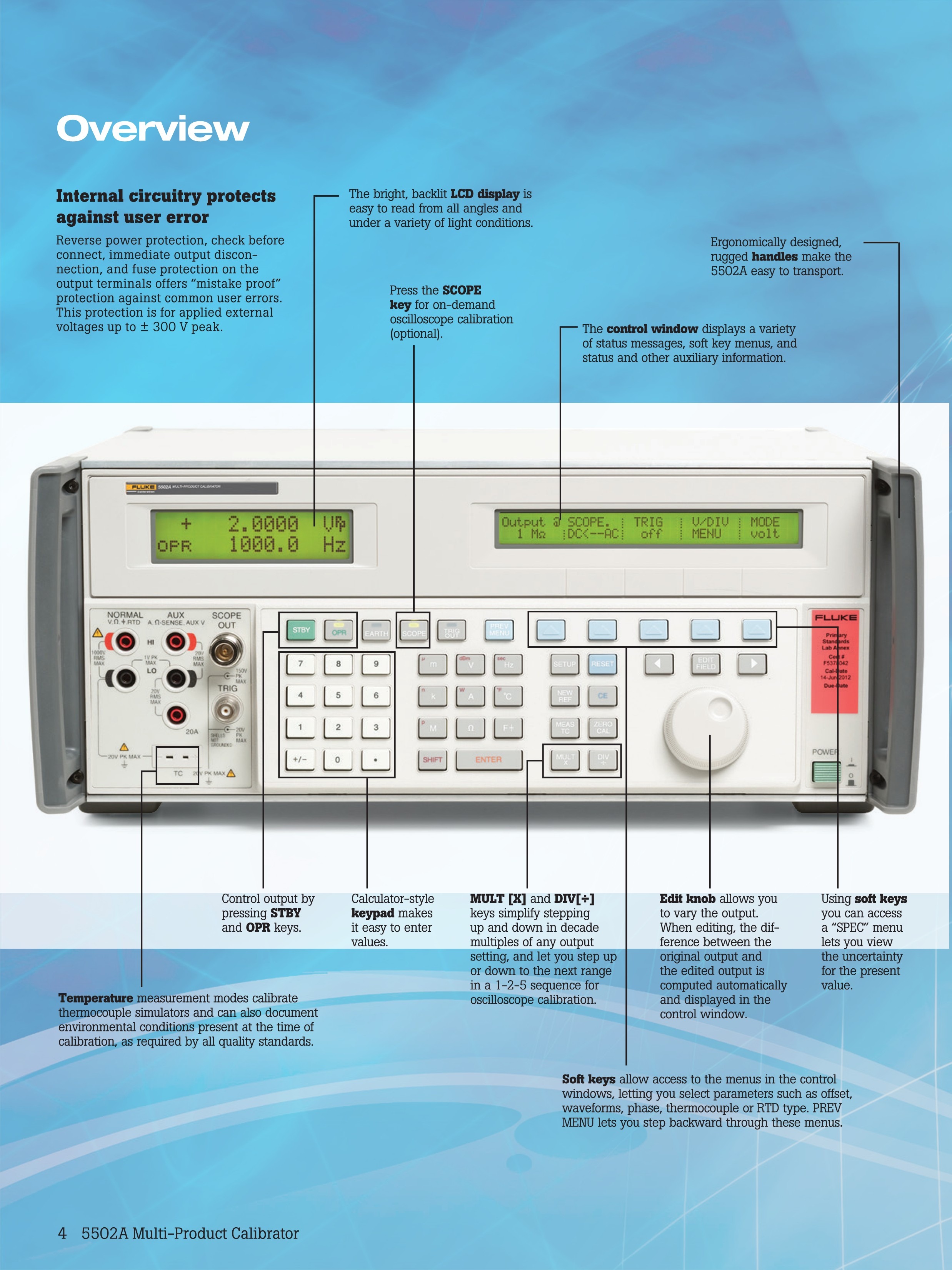

-제품 개요-

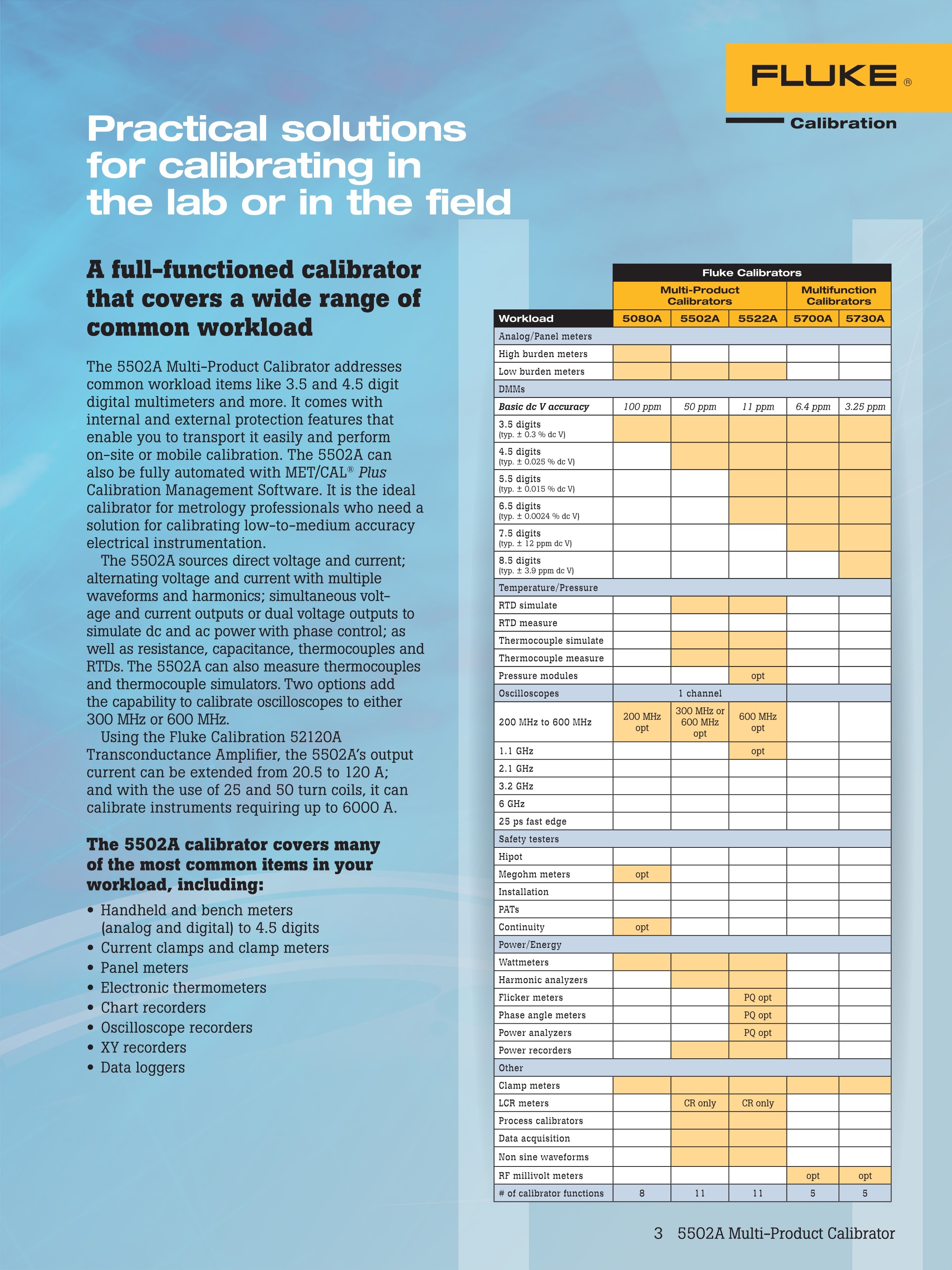

넓은 범위의 일반 워크로드를 처리하는 완전한 기능의 교정기
5502A 멀티 제품 교정기는 3.5 및 4.5자리 디지털 멀티미터와 같은 일반적인 워크로드 장치의 기능 외에 다른 기능도 포함합니다. 5502A에는 운반을 간편하게 하고 현장 또는 이동식 교정을 수행하게 하는 내부 및 외부 보호 기능이 갖추어져 있습니다. 그리고 MET/CAL® Plus 교정 관리 소프트웨어를 사용해 완전히 자동화시킬 수 있습니다. 그렇기 때문에 낮은 수준에서 중간 수준의 정확도를 교정할 수 있는 전기 계측기 솔루션이 필요한 계측학 전문가에게 아주 이상적인 교정기입니다.
5502A는 다중 파형 및 고조파 · 동시 전압 출력 또는 이중 전압 및 전류로 직류 전압 및 전류 · 교류 전압 및 전류를 공급하여 위상 제어 · 저항 · 정전 용량 · 열전대 및 RTD 회로를 통해 DC 및 AC 전력을 시뮬레이트합니다. 또한 5502A는 열전대와 열전대 시뮬레이터도 측정할 수 있습니다. 이 두 옵션을 통해 오실로스코프의 교정 기능을 300MHz 또는 600MHz에서도 사용할 수 있습니다. 또한 52120A 트랜스컨덕턴스 증폭기와 전류 코일을 사용하여 5502A로 기기를 최대 6000A 수준까지 교정할 수 있습니다.
우선 순위 소프트웨어 지원을 통한 생산성 유지
MET/SUPPORT Gold에서는 고급 지원 및 서비스를 제공하는 연간 회원 프로그램으로 MET/CAL Plus 소프트웨어를 통해 가장 높은 생산성을 유지하도록 도와줍니다. 이 서비스에는 무료 소프트웨어 업데이트 및 업그레이드 그리고 Fluke MET/CAL Warranted Procedures Library에 대한 무료 액세스뿐만 아니라 교육 할인과 사용자 정의 절차 개발에 주어지는 할인도 포함됩니다. 또한 회원으로서 정기적인 교정 소프트웨어 웹 세미나와 사용자 그룹 회의에 초대를 받게 됩니다. Gold 서비스를 몇 가지만 이용해도 회원 등록에 들어간 요금을 만회할 뿐만 아니라 그 이상의 혜택이 주어집니다.
교정 및 수리 서비스
Fluke Calibration은 장기적인 만족도와 투자 수익을 보장하기 위해 포괄적인 교정 지원과 서비스를 제공합니다. 전 세계적으로 운영되는 당사의 교정 센터는 국내 표준을 따르는 승인된 교정 서비스를 지원합니다. 또한 모듈 교체 프로그램과 교정랩 셋업을 위한 모든 지원을 포함하는 신속하고 우수한 수리 및 교정 서비스를 제공합니다.

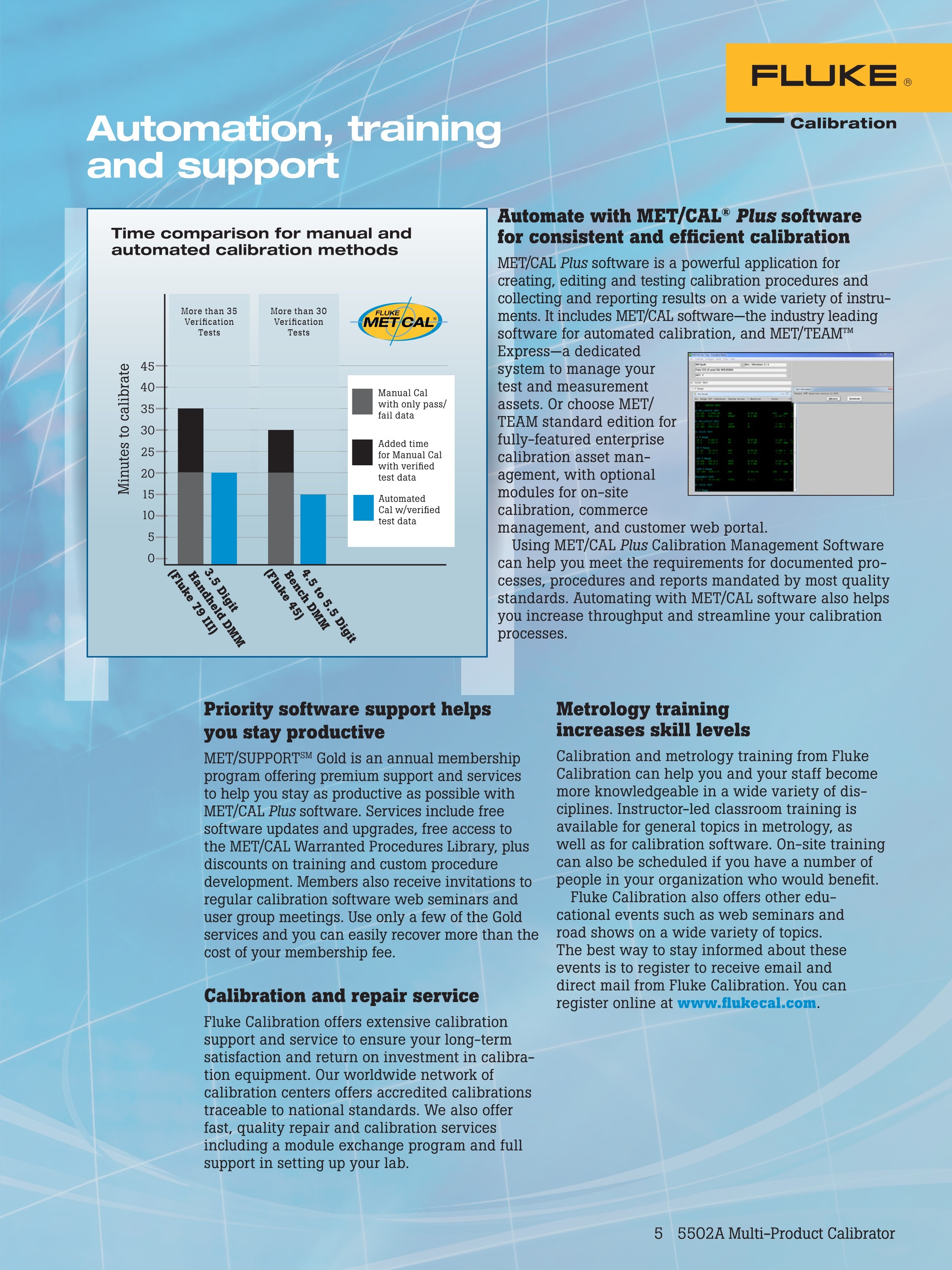

MET/CAL Plus 소프트웨어로 자동화하여 지속적이고 효율적인 교정 가능
MET/CAL Plus는 교정 절차를 생성 · 편집 · 테스트하고 다양한 기기에서 결과를 수집 및 보고하기 위한 강력한 애플리케이션입니다. 여기에는 업계를 주도하는 자동 교정 소프트웨어인 MET/CAL® 소프트웨어와 테스트 및 측정 자산을 관리하기 위한 전용 시스템인 MET/TEAM™ Express가 포함됩니다. 또는 현장 교정 · 상거래 관리 · 고객 웹 포털을 위한 모듈(옵션)을 포함하는 전기능 엔터프라이즈 교정 자산 관리용 MET/TEAM™ 표준 버전을 선택할 수 있습니다.
MET/CAL Plus 교정 관리 소프트웨어를 사용하면 가장 높은 품질 기준에서 지정한 문서화된 프로세스 · 절차 및 보고서의 요구 사항을 충족할 수 있습니다. 또한 MET/CAL 소프트웨어를 통한 자동화로 처리량을 증가시키고 교정 프로세스를 간소화할 수 있습니다.
계측학 교육(Metrology training)을 통한 기술 수준의 향상
Fluke Calibration의 교정 및 계측학 교육을 통해 귀하와 직원들이 다양한 분야의 지식을 축적할 수 있도록 도와줍니다. 강사 주도형 강의실 교육은 교정 소프트웨어뿐 아니라 계측학의 일반적인 주제에 대해서도 다룹니다. 그리고 조직 내에 교육의 혜택이 필요한 직원이 여럿이 있는 경우 현장 교육을 예약할 수도 있습니다. 또한 Fluke Calibration은 다양한 주제로 웹 세미나 및 순회 홍보 행사와 같은 여러 가지 교육 이벤트도 제공합니다. Fluke Calibration에서 발송하는 이메일 및 DM 수신에 동의하면 여러 가지 이벤트에 대한 최신 정보를 간편하게 받아 볼 수 있습니다.

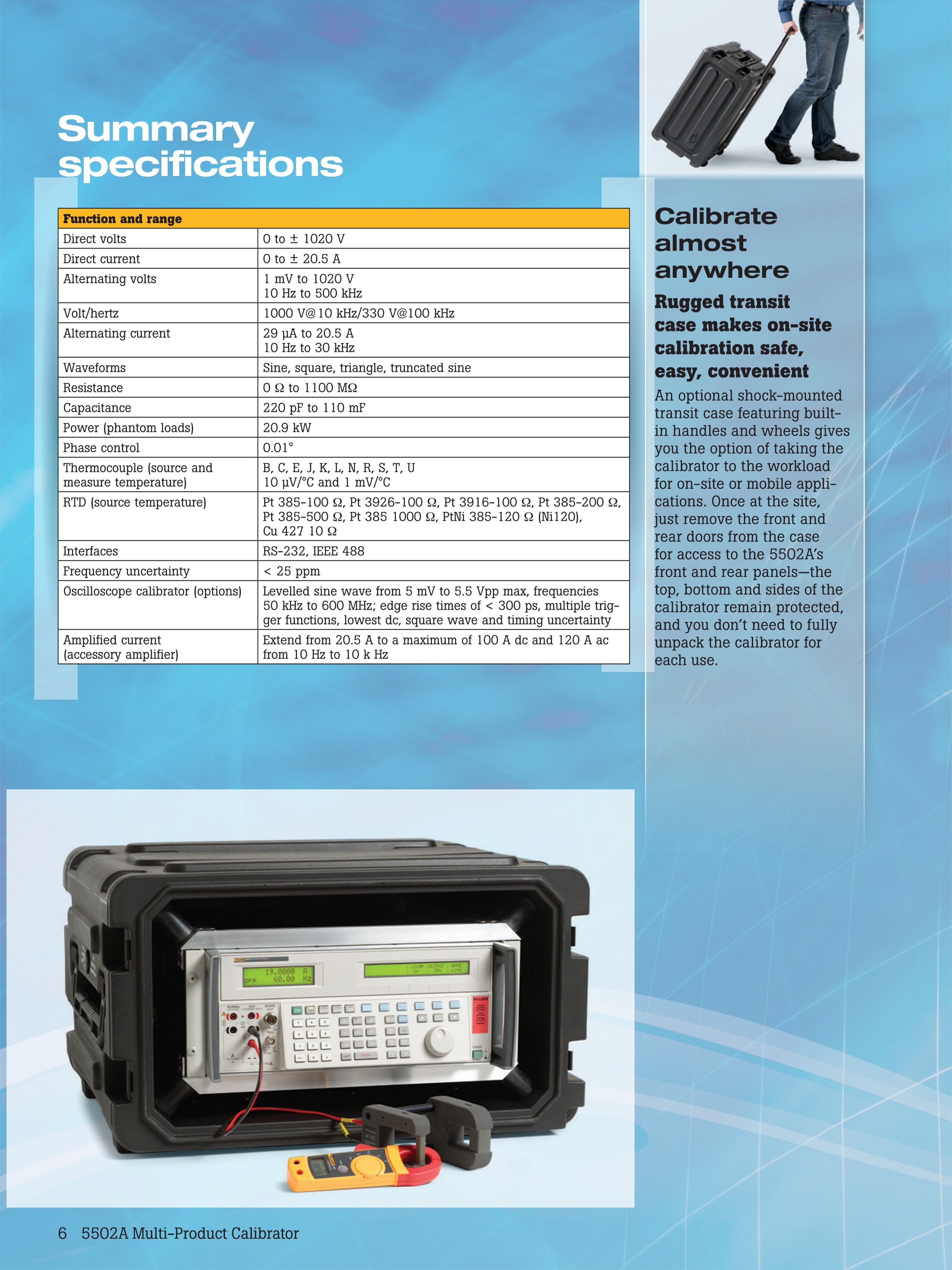

-제품 사양-
사양 요약
기능
범위
직류 전압
0 ~ 1,020 V
직류
0 ~ 20.5 A
교류 전압
1 mV ~ 1020 V
10 Hz ~ 500 kHz
10 Hz ~ 500 kHz
전압*헤르츠(Hertz)
1000 V @ 10 kHz
330 V @ 100 kHz
330 V @ 100 kHz
교류
29 μA ~ 20.5 A
10 Hz ~ 30 kHz
10 Hz ~ 30 kHz
파형
사인파 · 사각파 · 삼각파 · 잘린 형태의 사인파
저항
0 Ω ~ 1100 MΩ
정전 용량
220 pF ~ 110 mF
전력(의사 부하)
20.9 kW
위상 제어
0.01°
열전대(열원 및 측정 온도)
B, C, E, J, K L N R, S, T, U
10 μV/°C 및 1 mV/°C
10 μV/°C 및 1 mV/°C
RTD(열원 온도)
Pt 385-100 Ω
Pt 3926-100 Ω
Pt 3916-100 Ω,
Pt 385-200 Ω
Pt 385-500 Ω
Pt 385 1000 Ω
Pt Ni 385-120 Ω
(Ni 120)
Cu 427 10 Ω
Pt 3926-100 Ω
Pt 3916-100 Ω,
Pt 385-200 Ω
Pt 385-500 Ω
Pt 385 1000 Ω
Pt Ni 385-120 Ω
(Ni 120)
Cu 427 10 Ω
인터페이스
RS-232, IEEE 488
주파수 불확도
< 25 ppm
교정 문서화
17025 승인된 교정 보고서 포함
전류 부스트 트랜스컨덕턴스 증폭기
0 ~ 100 A DC
0 ~ 120 A AC
DC ~ 10 kHz
액세서리 전류 코일 사용 시 최대 6000A
0 ~ 120 A AC
DC ~ 10 kHz
액세서리 전류 코일 사용 시 최대 6000A
오실로스코프 교정기(옵션)
5 mV에서 최대 5.5 Vpp까지 레벨이 조정된 사인파, 50 kHz ~ 600 kHzz의 주파수, < 300 ps의 에지 상승 시간, 다중 트리거 기능, 최저 DC, 사각파 및 타이밍 불확도

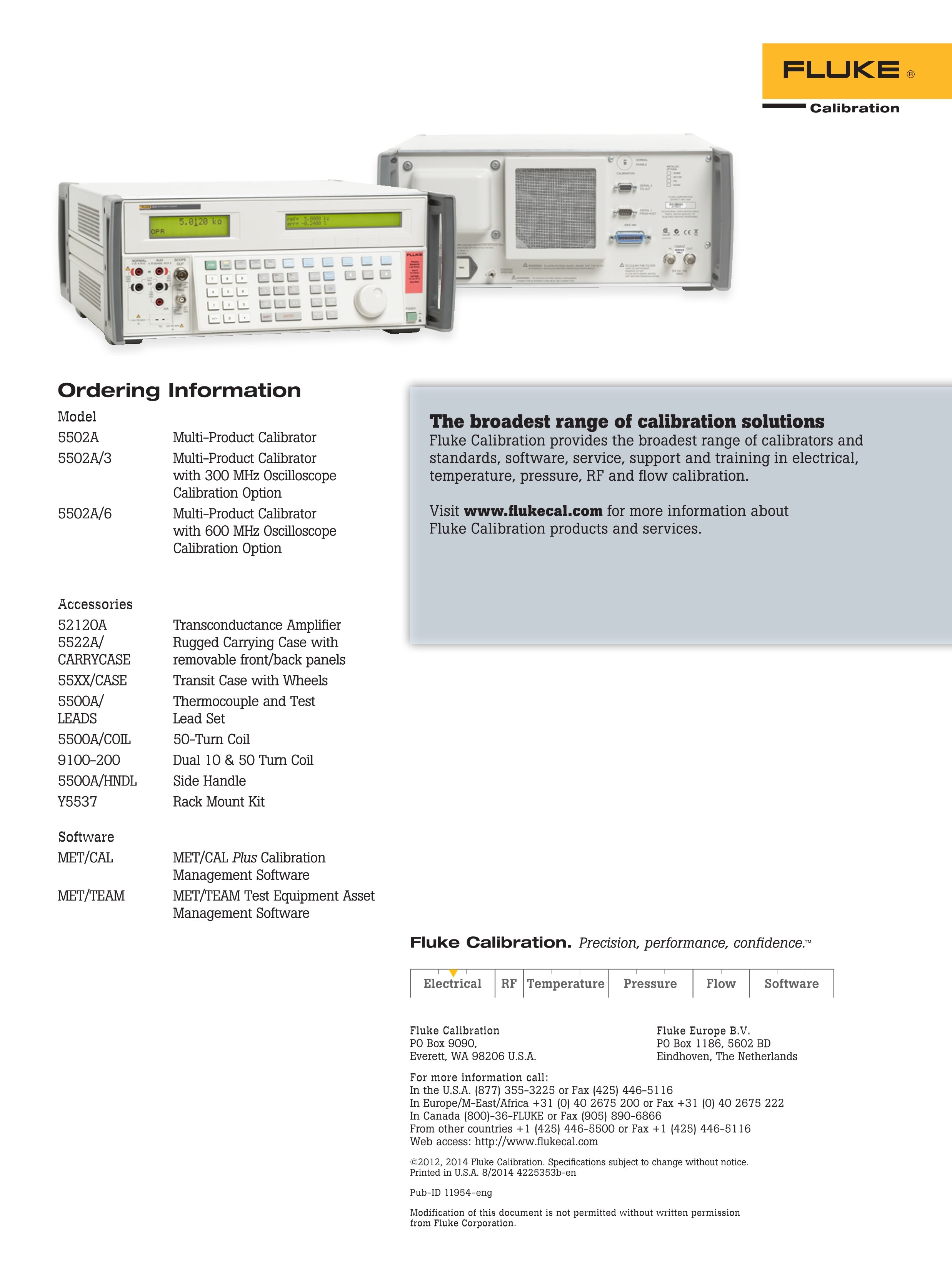

-세부 모델 및 액세서리-
모든 모델에 공통되는 악세서리 :
액세서리명
설명
5522A/CARRYCASE
제거 가능한 전면/후면판을 포함한 견고한 휴대용 케이스
55XX/CASE
바퀴부착 운반 케이스

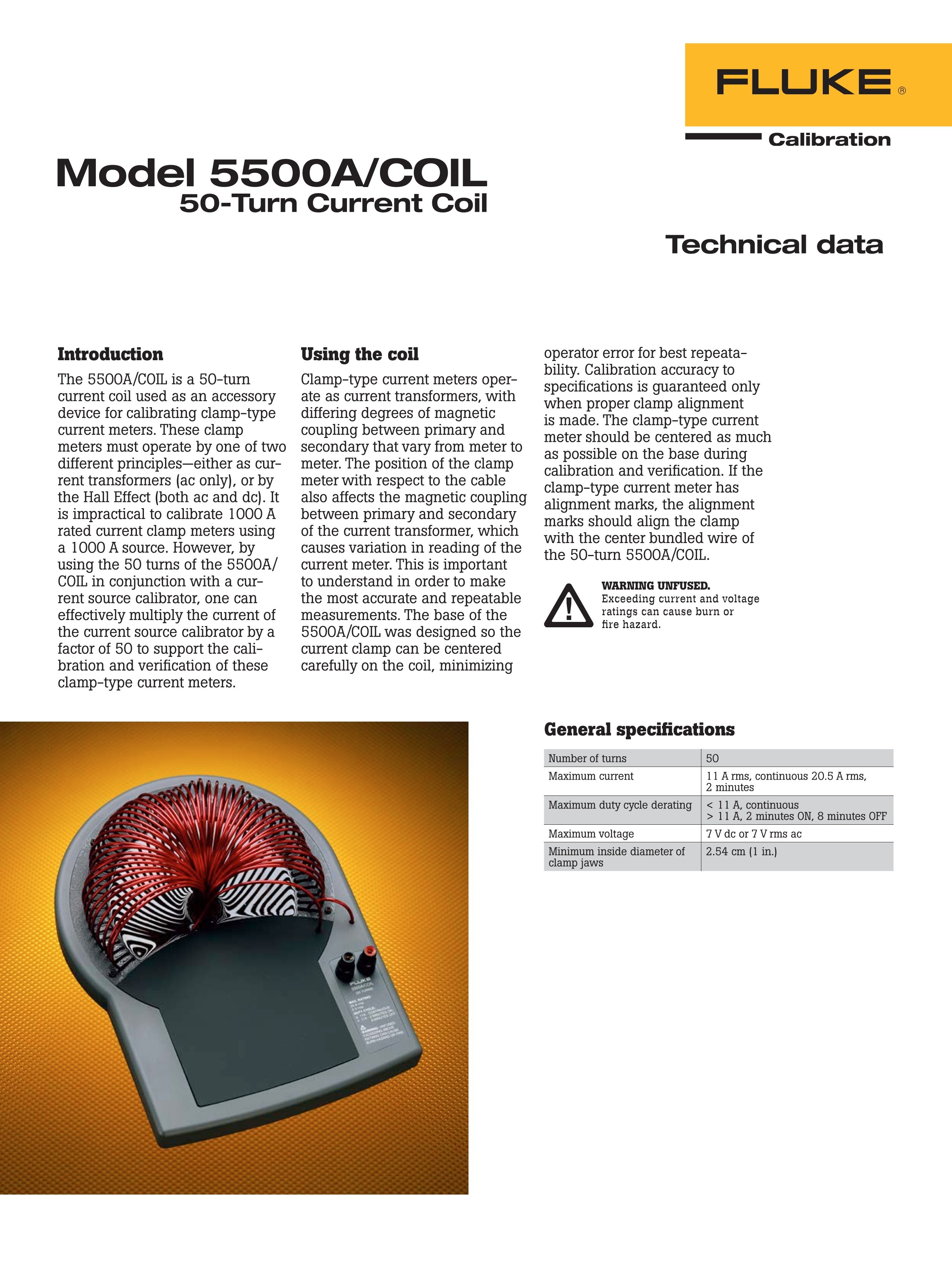

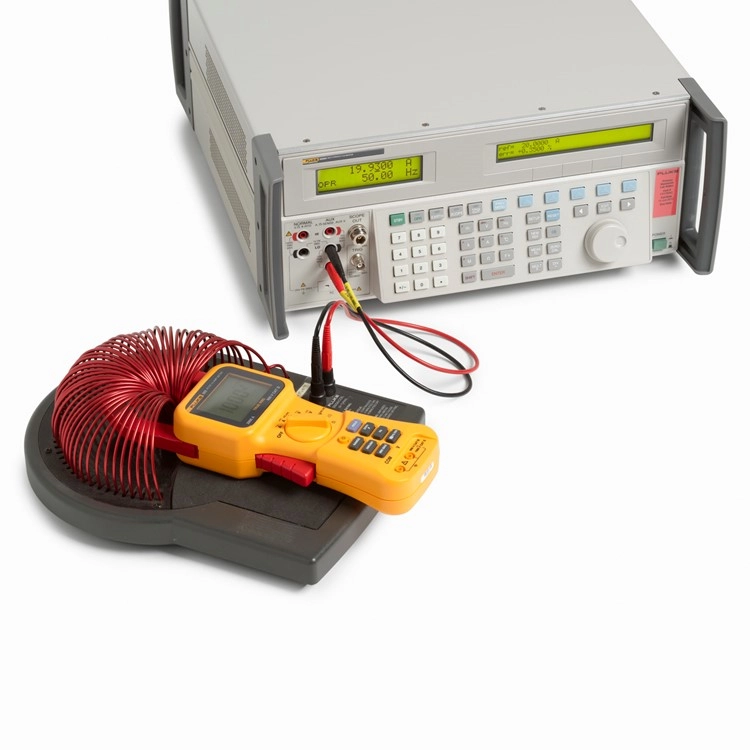

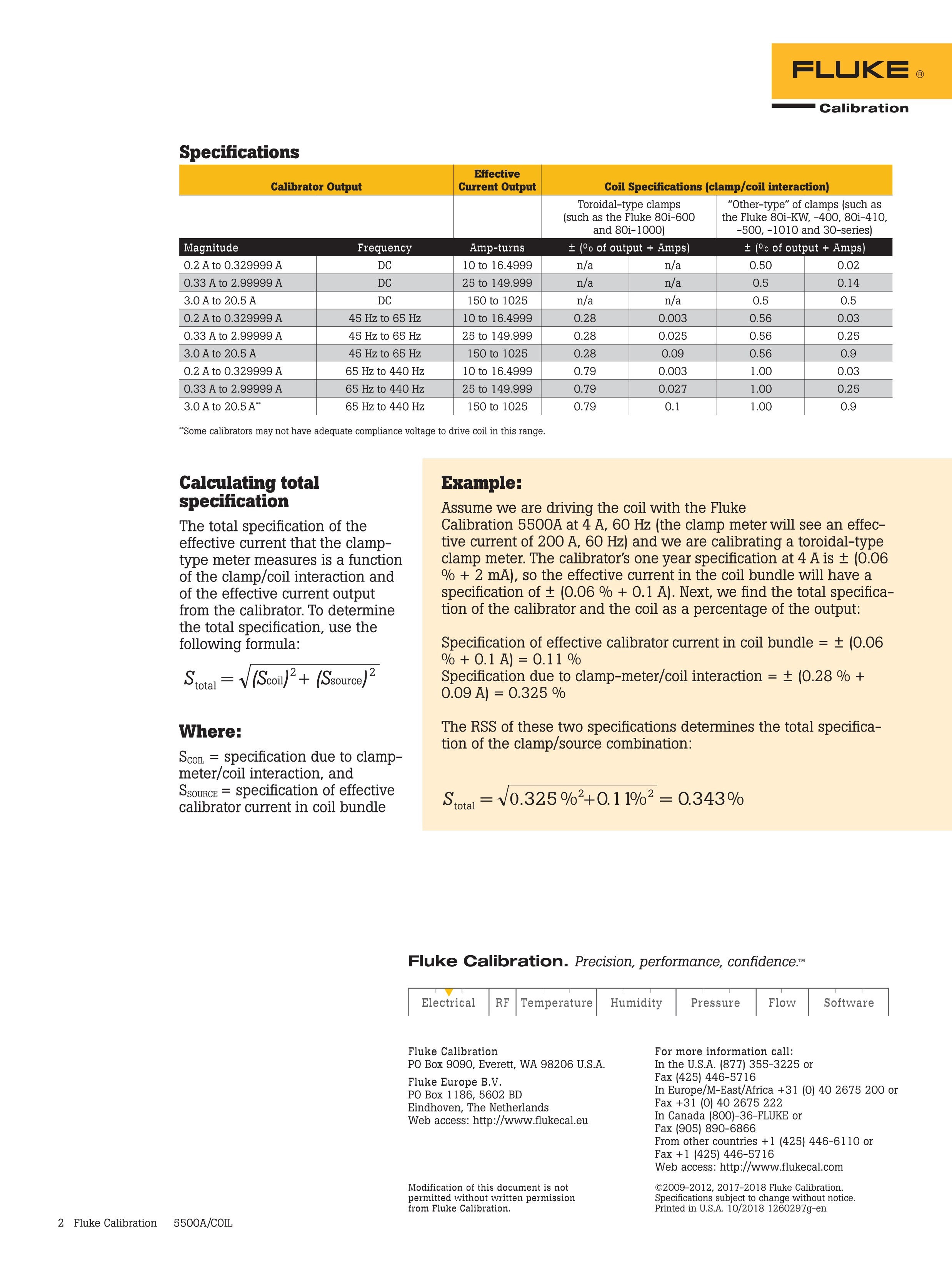

5500A/COIL
50턴 전류코일
9100 - 200
10/50턴 코일
5500A/HNDL
측면손잡이
Y5537
랙설치키트
5500A/LEADS
테스트리드
플루크 FLUKE 5502A -- 멀티제품 교정기
■ 제품 사양 (Specifications)
FLUKE 5502A 제품 데이터시트의 핵심 사양입니다.
- Standard Interfaces ............................................. IEEE-488 (GPIB), RS-232
- Operating ........................................................... 0 °C to 50 °C
- Storage .............................................................. -20 °C to +70 °C; The DC current ranges 0 to 1.09999 A and 1.1 A to
- 2,000 m (6 500 ft) maximum at >120 V line voltage operation
- Non-operating .................................................... 12 200 m (40 000 ft) maximum
- protection is for applied external voltages up to ±300 V peak.
- CISPR 11: Group 1, Class A
- 0.08 GHz to 1 GHz, resistance outputs have a floor adder of 0.508 Ω.
- Line Power ........................................................... Line Voltage (selectable): 100 V, 120 V, 220 V, 240 V
- Line Frequency: 47 Hz to 63 Hz
- Line Voltage Variation: ±10 % about line voltage
- Power Consumption ............................................ 600 VA
- Dimensions (HxWxL) ............................................. 17.8 cm x 43.2 cm x 47.3 cm (7 in x 17 in x 18.6 in) Standard rack
- Weight (without options) ........................................ 22 kg (49 lb)
- determine the total specification of the 5502A for the temperature
- 90 Day 1 Year ±(ppm of output + µV)
- <1 Ω. TC simulation has an output impedance of 10 Ω ± 1 Ω.
- Range Bandwidth 0.1 Hz to 10 Hz p-p
- Bandwidth 10 Hz to 10 kHz rms
- (20 A Range)
- Bandwidth 0.1 Hz to 10 Hz p-p Bandwidth 10 Hz to 10 kHz rms
- Figure 1. Allowable Duration of Current >11 A
- Imin/Iactual. For example, a 50 µA stimulus measuring 100 Ω has a floor specification of: 0.0014 Ω x 3 mA/50 µA = 0.084 Ω, assuming
- Range Frequency (% of output + µV) Resolution Max Burden 5 MHz Bandwidth
- load capacitance is 500 pF, subject to the maximum burden current limits.
- ±5 °C ±(% of output + µV) Noise 10 Hz to
- Range Frequency (% of output + µA) adder ±(µA/V) to 100 kHz BW Inductive
- currents <5 A for the "off" period first.
- ±5 °C ±(% of output + µA) Noise 10 Hz to
- 90 Day 1 Year output + floor)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
