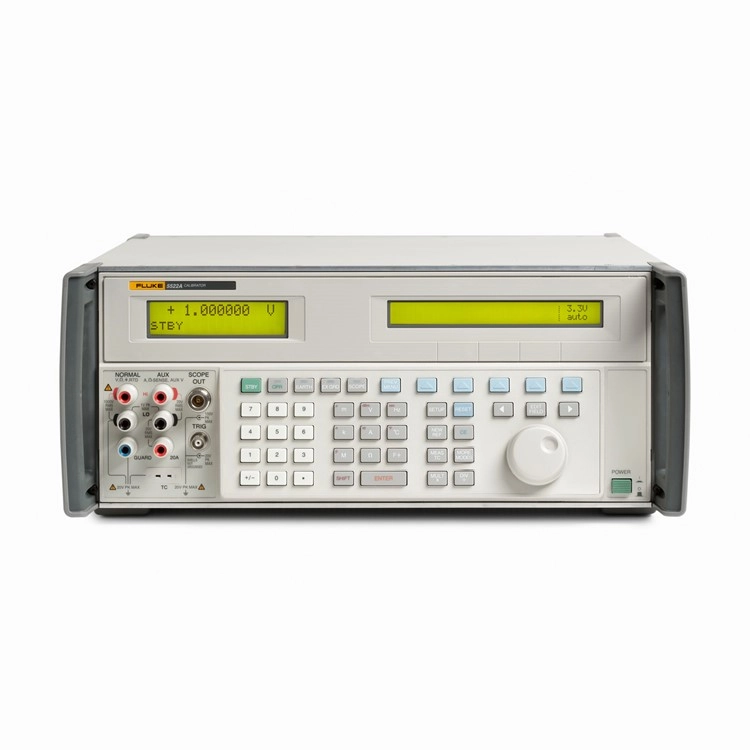

FLUKE 플루크 5522A 멀티제품 전기 교정기 (가격문의)
111,111원
플루크 FLUKE 5522A 멀티제품 전기 교정기
5500A · 5502A 및 5502E를 포함한 멀티 제품 교정기의 55XX 제품군에 속합니다.
5522A 기능 한눈에 보기 :
- 다양한 전기 테스트 장비 교정
- 기능적인 보호 회로가 작업자 에러로 인한 손상을 방지하여 비용 절감
- 저항 교정기 · 전압 교정기 · 전류 교정기 외 다수
- 5522A를 쉽게 운반할 수 있도록 재설계된 운반 손잡이
- 선택 사양 견고 운반 케이스로 손잡이와 바퀴가 내장되고 탈착식 전면 후면 접근문으로 거의 모든 환경에서의 현장 교정 가능
- 매우 저렴한 가격
5522A는 다음의 다양한 전기 테스트 툴을 지원합니다 :
- 휴대용 및 작업대용 측정기 (아날로그와 디지털) 최대 6 1/2 디지트
- 전류클램프와 클램프미터
- 열전대와 RTD
- 공정교정기
- 데이터 로거
- 연속기록계
- 전력계
- 전원 고조파분석기
- 패널미터
- 그래픽 멀티미터
- 전력 품질 분석기 (선택 사양)
- 아날로그 혹은 디지털 휴대용 및 벤치 오실로스코프 중 600 MHz나 1.1 GHz (선택 사양)
- 압력 계기 및 트랜스듀서와 삼상 전력 미터 포함
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
플루크 ・ FLUKE
5522A
멀티제품 전기 교정기
Multi-Product Electrical Calibrator
FLUKE 플루크 5522A 멀티제품 전기 교정기
플루크 5500 플루크 5500시리즈 플루크 5500-시리즈 플루크 5500 시리즈 플루크 5500E 플루크 5500E시리즈 플루크 5500E-시리즈 플루크 5500E 시리즈 플루크 55XX 플루크 55XX시리즈 플루크 55XX-시리즈 플루크 55XX 시리즈 플루크 55XXE 플루크 55XXE시리즈 플루크 55XXE-시리즈 플루크 55XXE 시리즈 플루크 55xx 플루크 55xx시리즈 플루크 55xx-시리즈 플루크 55xx 시리즈 플루크 55xxE 플루크 55xxE시리즈 플루크 55xxE-시리즈 플루크 55xxE 시리즈 플루크 5522 플루크 5522시리즈 플루크 5522-시리즈 플루크 5522 시리즈 플루크 5522A 플루크 5522A시리즈 플루크 5522A-시리즈 플루크 5522A 시리즈 플루크 5522A/6 플루크 5522A/1GHZ 플루크 5522A-PQ 플루크 5522A-PQ/6 플루크 5522A-PQ/1GHZ 플루크 5500A/COIL 플루크 5500A/HNDL 플루크 5520A-525A/LEADS 플루크 5522A/CARRYCASE 플루크 55XX/CASE 플루크 Y5537 플루크 700 플루크 700시리즈 플루크 700-시리즈 플루크 700 시리즈 플루크 700P 플루크 700P시리즈 플루크 700P-시리즈 플루크 700P 시리즈 플루크 FLUKE 5500 FLUKE 5500SERIES FLUKE 5500-SERIES FLUKE 5500 SERIES FLUKE 5500E FLUKE 5500ESERIES FLUKE 5500E-SERIES FLUKE 5500E SERIES FLUKE 55XX FLUKE 55XXSERIES FLUKE 55XX-SERIES FLUKE 55XX SERIES FLUKE 55XXE FLUKE 55XXESERIES FLUKE 55XXE-SERIES FLUKE 55XXE SERIES FLUKE 55xx FLUKE 55xxSERIES FLUKE 55xx-SERIES FLUKE 55xx SERIES FLUKE 55xxE FLUKE 55xxESERIES FLUKE 55xxE-SERIES FLUKE 55xxE SERIES FLUKE 5522 FLUKE 5522SERIES FLUKE 5522-SERIES FLUKE 5522 SERIES FLUKE 5522A FLUKE 5522ASERIES FLUKE 5522A-SERIES FLUKE 5522A SERIES FLUKE 5522A/6 FLUKE 5522A/1GHZ FLUKE 5522A-PQ FLUKE 5522A-PQ/6 FLUKE 5522A-PQ/1GHZ FLUKE 5500A/COIL FLUKE 5500A/HNDL FLUKE 5520A-525A/LEADS FLUKE 5522A/CARRYCASE FLUKE 55XX/CASE FLUKE Y5537 FLUKE 700 FLUKE 700SERIES FLUKE 700-SERIES FLUKE 700 SERIES FLUKE 700P FLUKE 700PSERIES FLUKE 700P-SERIES FLUKE 700P SERIES FLUKE
-주요 특징-
운반이 용이하고 폭넓은 작업 담당

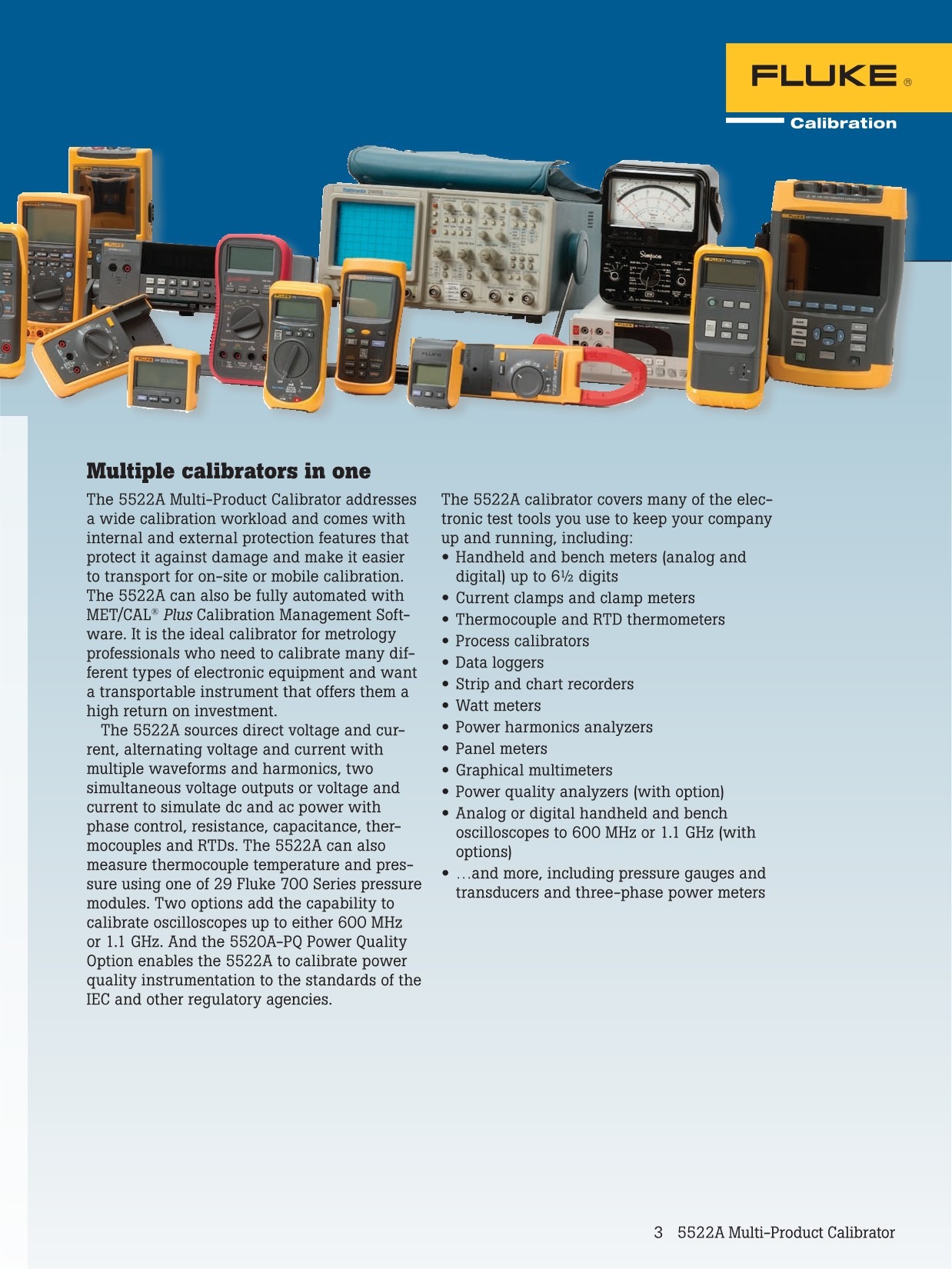

5522A Multi-Product Calibrator는 제품을 손상으로부터 보호하는 외부와 내부 보호 기능과 현장 혹은 이동 시 교정을 용이하게 하는 여러 기능을 탑재하고 있으며 다양한 교정 작업을 목적으로 설계되었습니다. 5522A는 MET/CAL® Plus Calibration 관리 소프트웨어로 완전 자동화할 수 있습니다. 저항 교정 · 전압 교정 · 전류 교정 등을 수행해야 하며, 높은 투자 대비 이득과 휴대용 장비가 필요한 metrology 전문가들에게 이상적입니다.
5522A는 전압 교정기 · 저항 교정기 · 전류 교정기이자 그 이상입니다. 직류 전압과 전류, 다양한 파형과 고조파의 교류 전압과 전류, 두 개의 동시 전압 출력 혹은 DC 및 AC 전원의 위상 제어을 시뮬레이션 할 수 있는 전압과 전류 · 저항 · 커패시턴스 · 열전대 · RTD 등을 소싱할 수 있습니다. 5522A는 열전대 온도를 측정하며, Fluke 700 계열 압력 모듈 29가지 중 하나를 사용하여 압력도 측정할 수 있습니다. 두 개의 옵션으로 오실로스코프를 600 MHz나 1.1 GHz로 교정 가능, 그리고 5520A-PQ 전력품질옵션은 5520A가 전력품질 계측장비를 IEC와 여타 규제당국의 표준에 적합하게 교정할 수 있도록 합니다.
5522A는 회사 운영에 필요한 다음의 다양한 전기 테스트 툴을 지원합니다 :
- 휴대용 및 작업대용 측정기 (아날로그와 디지털) 최대 6 1/2 디지트
- 전류클램프와 클램프미터
- 열전대와 RTD
- 공정교정기
- 데이터 로거
- 연속기록계
- 전력계
- 전원 고조파분석기
- 패널미터
- 그래픽 멀티미터
- 전력 품질 분석기 (선택 사양)
- 아날로그 혹은 디지털 휴대용 및 벤치 오실로스코프 중 600 MHz나 1.1 GHz (선택 사양)
- 압력 계기 및 트랜스듀서와 삼상 전력 미터 포함

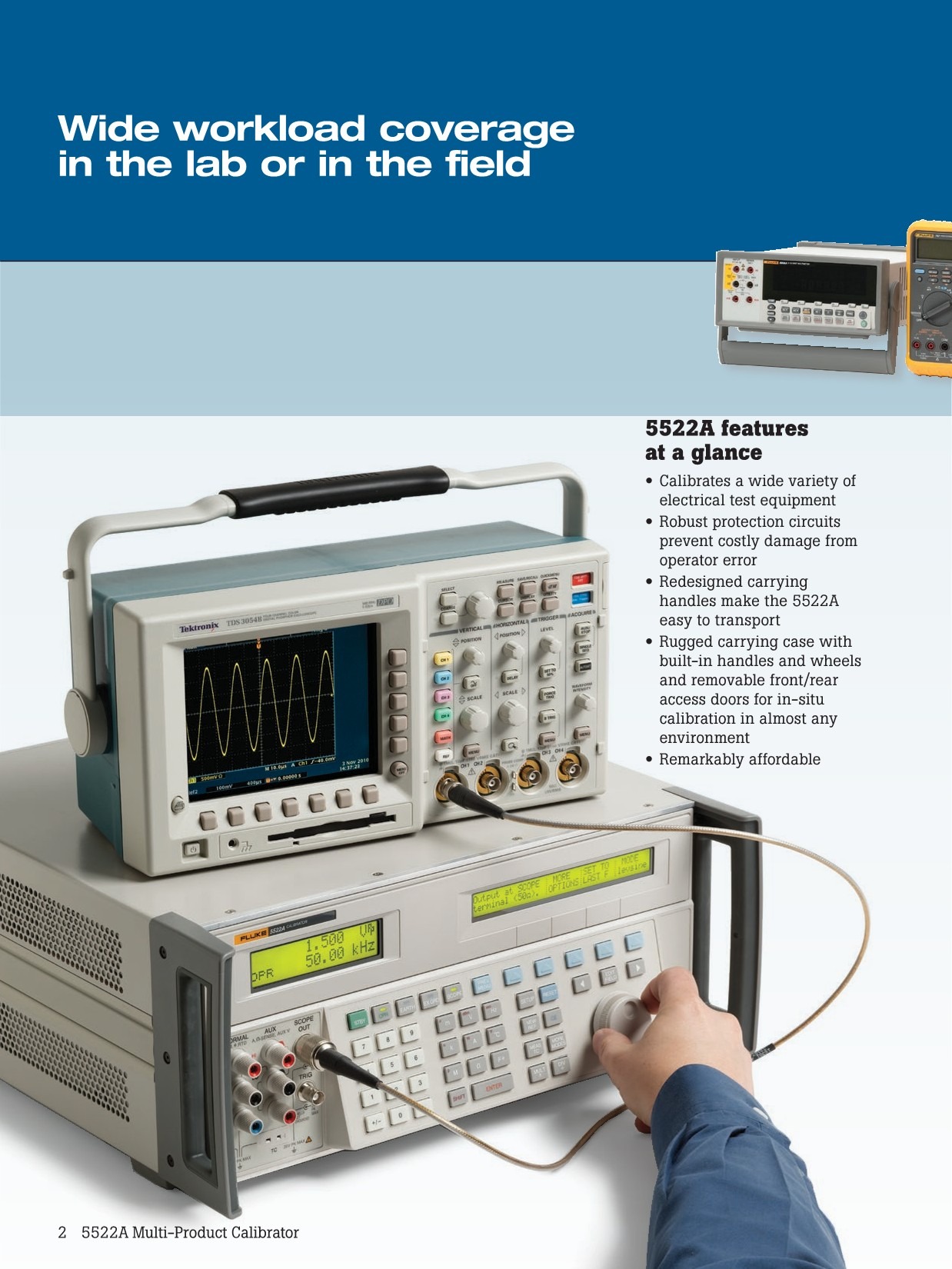

5522A 기능 한눈에 보기 :
- 다양한 전기 테스트 장비 교정
- 기능적인 보호 회로가 작업자 에러로 인한 손상을 방지하여 비용 절감
- 저항 교정기 · 전압 교정기 · 전류 교정기 외 다수
- 5522A를 쉽게 운반할 수 있도록 재설계된 운반 손잡이
- 선택 사양 견고 운반 케이스로 손잡이와 바퀴가 내장되고 탈착식 전면 후면 접근문으로 거의 모든 환경에서의 현장 교정 가능
- 매우 저렴한 가격
-제품 개요-

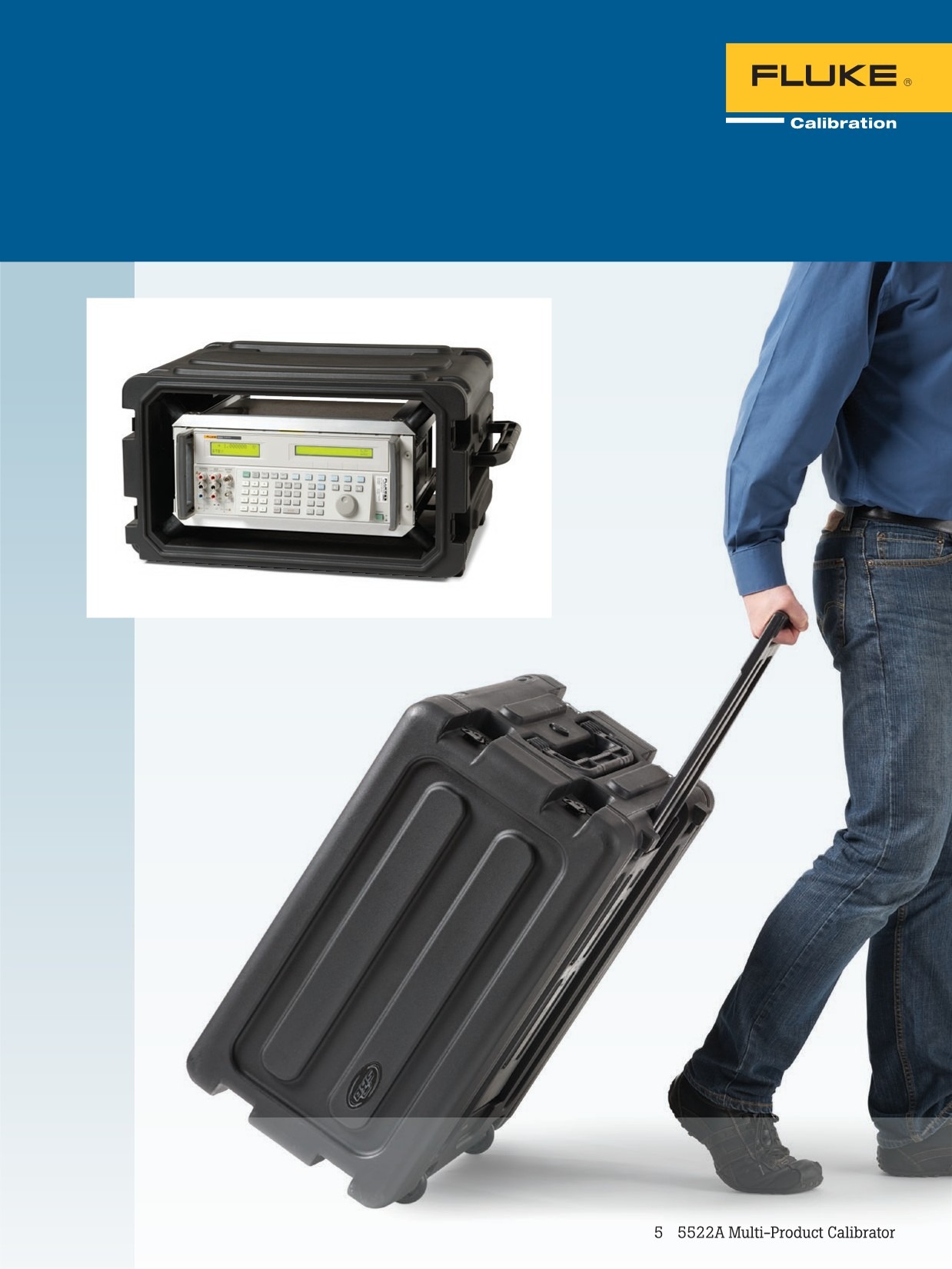

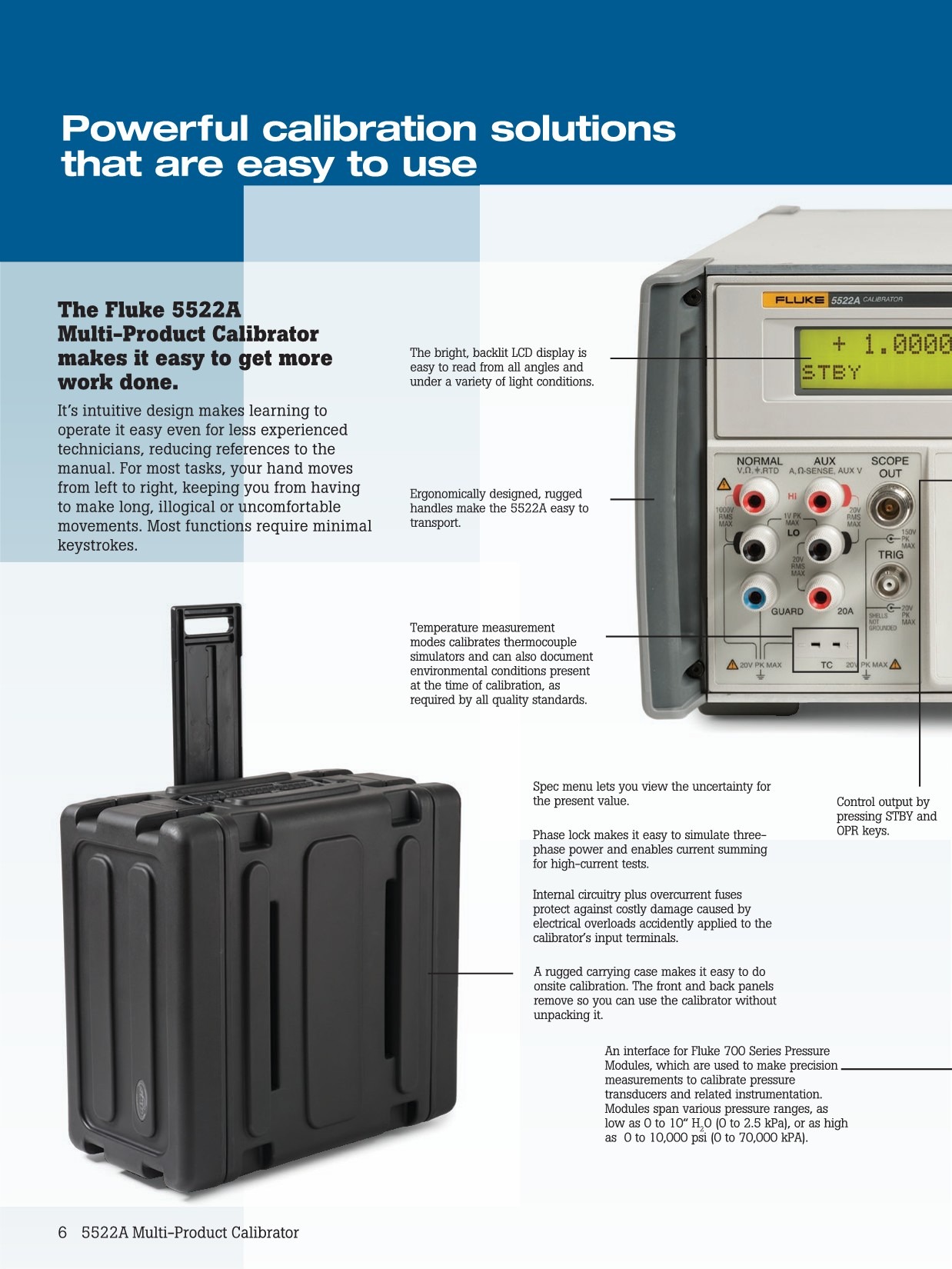

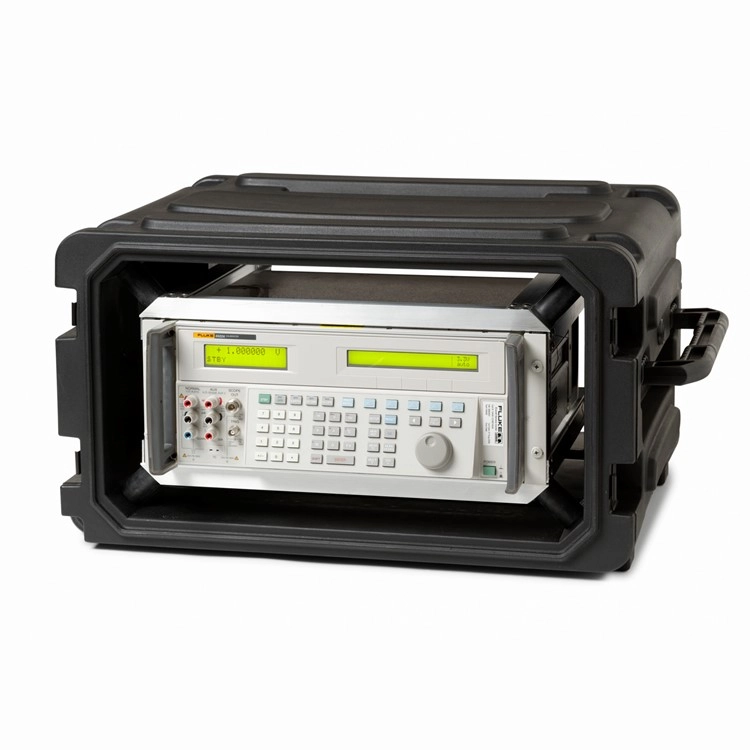

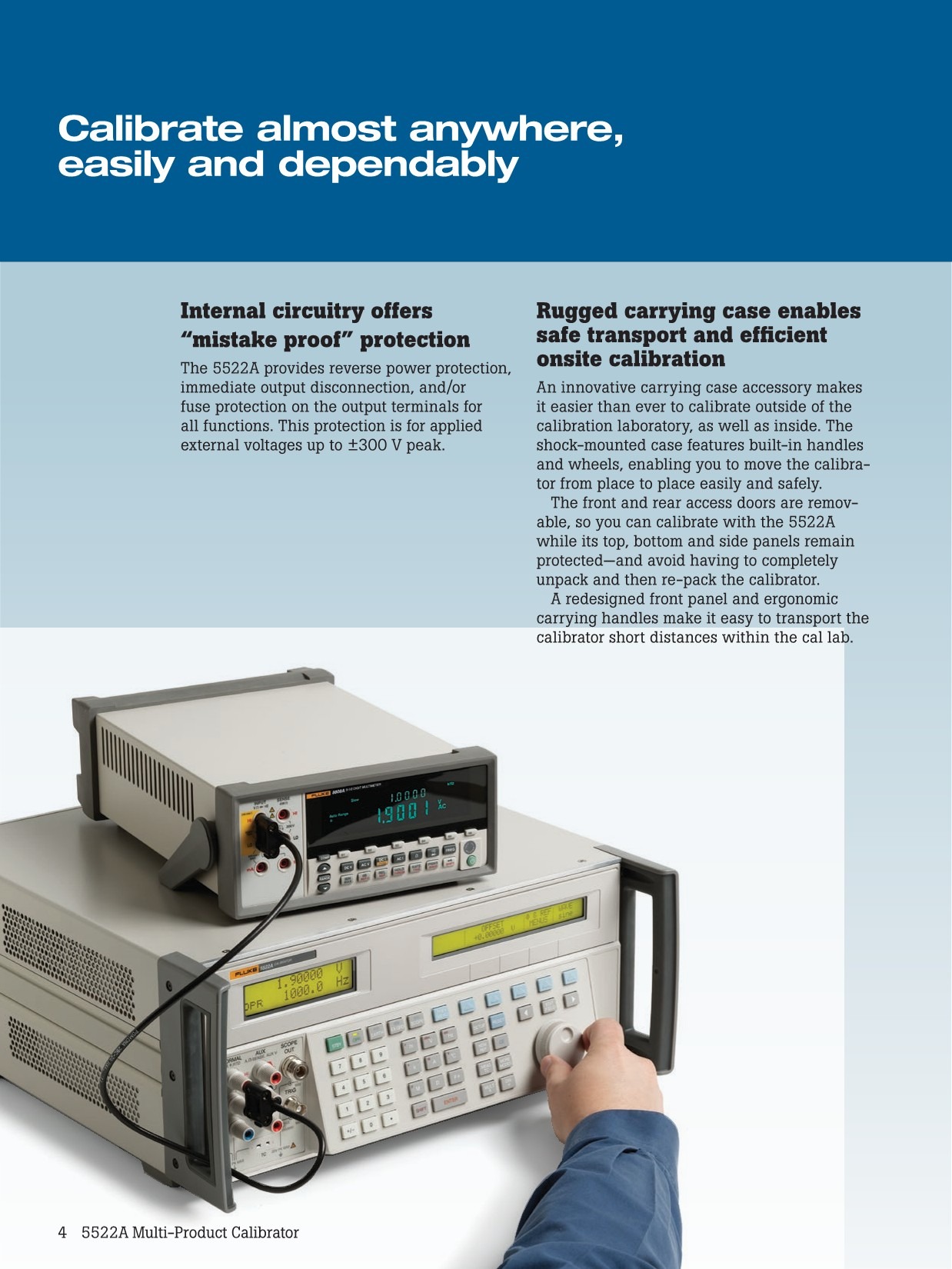

견고한 운반 케이스로 안전한 운반과 효과적인 현장 교정
혁신적인 운반 케이스 액세서리 덕분에 교정 연구소 내외에서의 교정이 보다 쉬워집니다. 충격 완충 케이스에는 내장 손잡이와 바퀴가 포함되어 쉽고 안전하게 교정기를 운반할 수 있습니다.
전면과 후면 접근 도어를 제거할 수 있기 때문에 5522A의 상·하부 측면 패널을 보호한 상태에서 교정을 수행할 수 있습니다. 그러므로 불필요한 장비를 들고 다니지 않아도 됩니다.

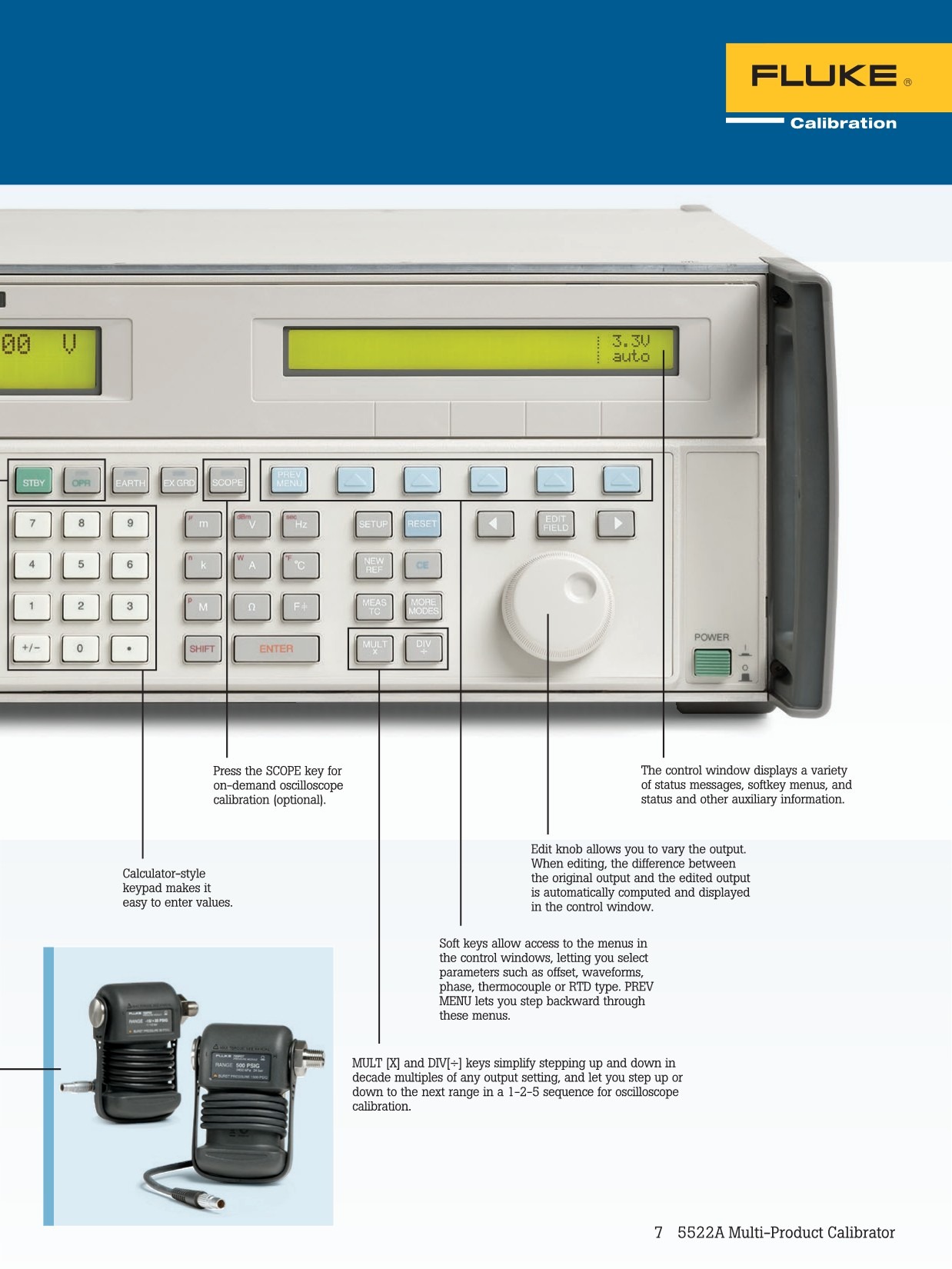

재설계된 전면 패널과 인체 공학적 운반 손잡이로 인해 교정 연구소 내부에서 짧은 거리를 쉽게 움직일 수 있습니다.
내부 회로는 ‘실수 방지’ 보호 기능을 제공합니다.
5522A는 모든 기능에서 역 전원 보호 · 즉시 출력 해제 · 그리고 출력 단자 퓨즈 보호를 제공합니다. 이 보호 기능은 최대 +/- 300 V 피크의 외부 전압에 해당됩니다.

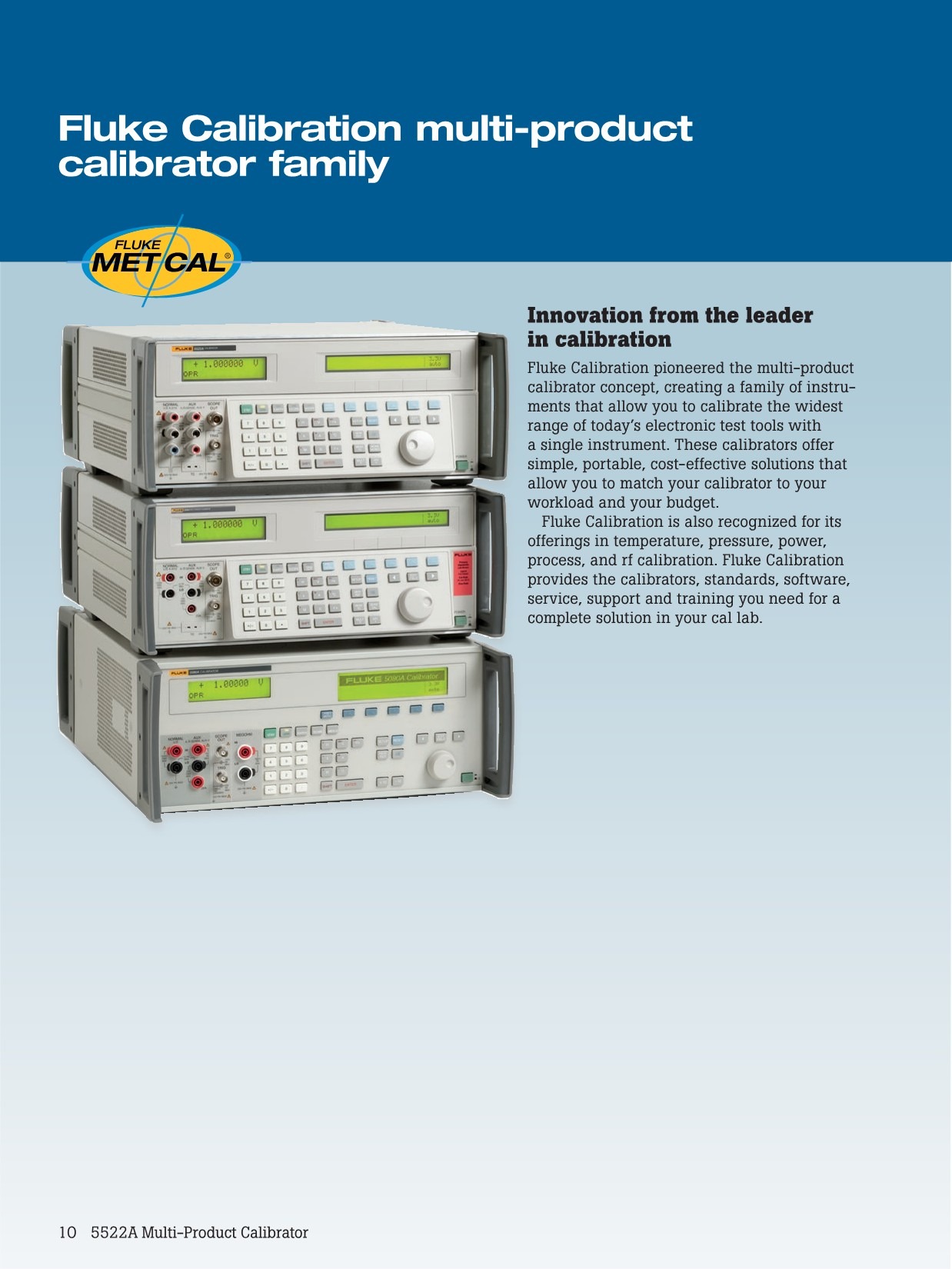

교정기 선두주자의 기술 혁신
Fluke Calibration은 다제품 교정기 개념을 개척하여 매우 다양한 종류의 전기 테스트 툴을 별도의 전압 교정기 · 저항 교정기 · 전류 교정기 없이 하나의 툴로 교정할 수 있는 제품 군을 출시하였습니다. Flue Calibration 멀티제품 교정기들은 단순하고 휴대가 용이하며 저렴한 전압 교정 · 저항 교정 및 전류 교정 솔루션을 제공하여 귀하의 업무와 예산에 맞는 교정기를 고를 수 있도록 해줍니다.
Fluke Calibration은 저항 교정기 · DC 교정기 · 전압 교정기와 전류 교정기 제품 라인과 더불어, 온도 · 압력 · 전력 · 프로세스 및 RF 교정으로도 유명합니다. Fluke Calibration은 교정 연구소 구성을 위한 교정기 · 표준기 · 소프트웨어 · 서비스 · 지원과 훈련을 제공합니다.

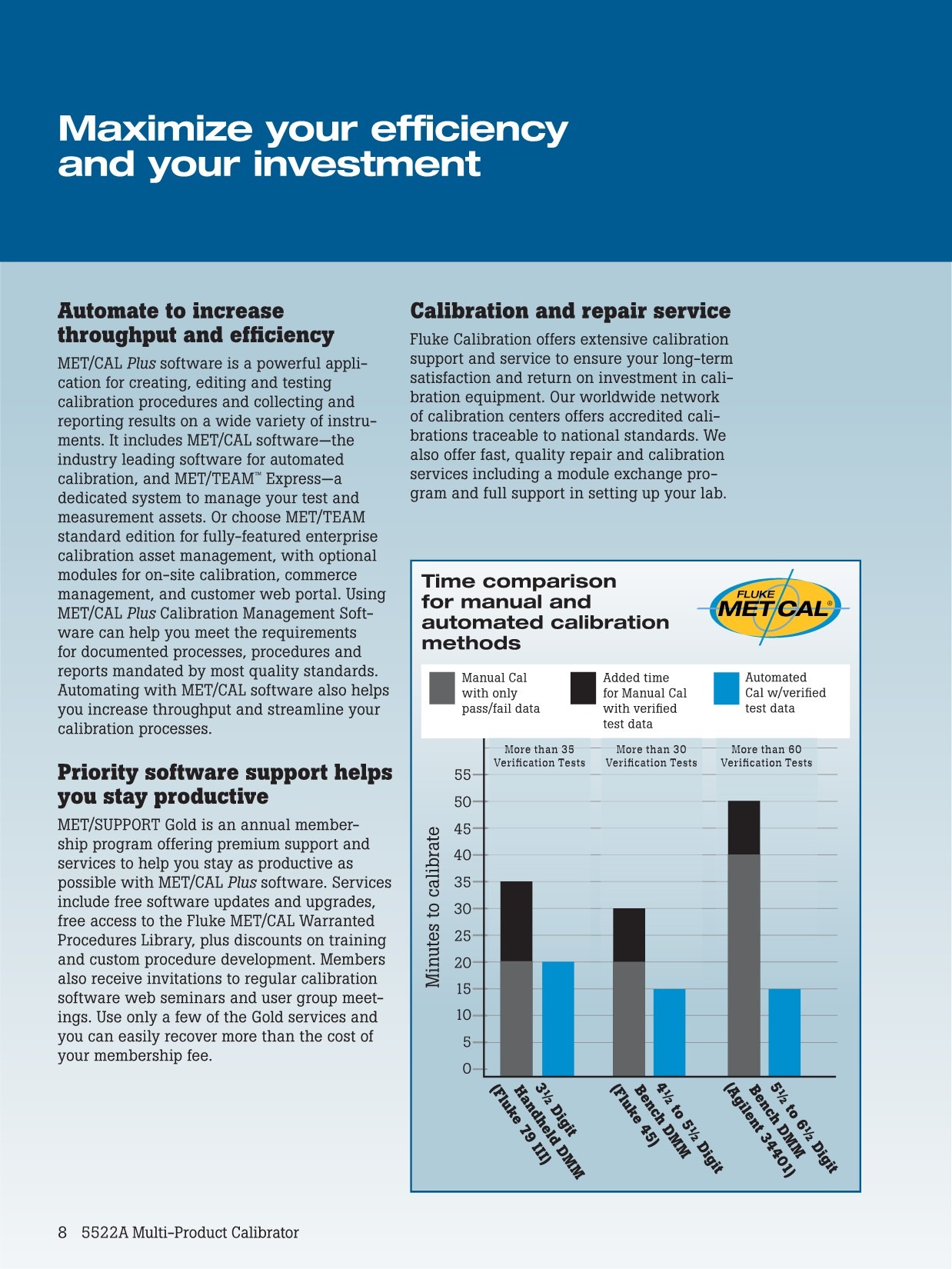

자동화를 통한 처리량과 효율 증가
품질 표준들은 문서화 · 보고 작성, 교정 프로세스 및 결과 제어에 대한 엄격한 규정들 요구합니다. MET/CAL Plus Calibration Management 소프트웨어를 이용하면 처리량을 증가시키고 전압 교정 · 저항 교정 · 전류 교정 과정들을 합리화하면서도 이러한 엄격한 기준들을 쉽게 만족시킬 수 있도록 해드립니다.
MET/CAL Plus는 교정 절차를 생성 · 편집 · 테스트하고 다양한 장치의 결과치를 수집하고 보고할 수 있도록 해주는 강력한 프로그램입니다. 이 소프트웨어는 업계 선두 교정 자동화 소프트웨어 MET/CAL®와 MET/TRACK® 테스트 및 측정 자산을 관리하기 위한 시스템을 포함합니다. 교정 전문가가 사용할 수 있는 가장 완전한 소프트웨어 솔루션 입니다.
Priority 소프트웨어 지원으로 생산성을 유지
고급 지원 및 서비스를 제공하여 MET/CAL Plus 소프트웨어를 최대한 생산적으로 사용할 수 있도록 해주는 MET/SUPPORT Gold는 연간 회원 프로그램입니다. 서비스는 무료 소프트웨어 업데이트 및 업그레이드, Fluke MET/CAL의 보증된 절차 라이브러리에 대한 접근 · 연수 및 사용자 정의 맞춤형 절차 개발에 대한 할인 등을 포함합니다. 회원들은 정기적인 교정 소프트웨어 웹 세미나와 사용자 그룹 미팅에도 초대받게 됩니다. Gold 서비스 중 일부만 이용하더라도 회비 이상의 혜택을 받게 됩니다.
Metrology 교육은 스킬의 수준을 향상 시켜줍니다.
Fluke Calibration의 교정 및 metrology 연수들은 귀하와 귀하의 직원들이 다양한 분야를 더욱 익숙해질 수 있도록 해드립니다. Metrology 개괄 및 소프트웨어에 대한 강사 교육도 제공됩니다. 조직 내에 많은 사람이 훈련을 받는 경우 현장 강좌도 계획할 수 있습니다.
Fluke Calibration은 다양한 주제에 관한 웹 세미나와 로드쇼도 제공합니다. 이러한 소식은 Fluke Calibration 이메일로 구독 가능 합니다. 온라인 등록으로 뉴스를 구독하십시오.
교정과 수리 서비스
Fluke Calibration은 광범위한 교정 지원 및 서비스를 제공하여, 저항 교정기 · DC 교정기 · 전류 교정기 · 전압 교정기 및 다른 교정 장비에 대한 장기적인 만족과 투자 회수를 보장합니다. 세계적인 당사 교정 센터 네트워크는 국가 표준으로 소급적용 가능한 인증 교정을 제공합니다. 연구소 설정과 모듈 교환 프로그램을 포함한 빠른 양질의 수리 및 교정 서비스를 제공합니다.
-제품 사양-
요약 사양
기능
범위
직류 전압
0 ~ ± 1020 V
직류
0 ~ 20.5 A
교류 전압
1 mV ~ 1020 V
10 Hz ~ 500 kHz
10 Hz ~ 500 kHz
전압*헤르츠(Hertz)
1000 V @ 10 kHz
330 V @ 100 kHz
330 V @ 100 kHz
교류 전류
29 μA ~ 20.5 A
10 Hz ~ 30 kHz
10 Hz ~ 30 kHz
파형
사인파 · 사각파 · 삼각파 · 잘린 형태의 사인파
저항
0 Ω ~ 1100 MΩ
정전 용량
220 pF ~ 110 mF
전력(의사 부하)
20.9 kW
위상 제어
0.01°
열전대(열원 및 측정 온도)
B, C, E, J, K L N R, S, T, U
10 μV/°C
10 μV/°C
RTD(열원 온도)
Pt 385-100 Ω
Pt 3926-100 Ω
Pt 3916-100 Ω,
Pt 385-200 Ω
Pt 385-500 Ω
Pt 385 1000 Ω
PtNi 385-120 Ω
(Ni120)
Cu427 10 Ω
Pt 3926-100 Ω
Pt 3916-100 Ω,
Pt 385-200 Ω
Pt 385-500 Ω
Pt 385 1000 Ω
PtNi 385-120 Ω
(Ni120)
Cu427 10 Ω
인터페이스
RS-232, IEEE 488
위상 동기
가능
주파수 불확도
< 2.5 ppm
외부 기준 주파수 (10 MHz)
가능

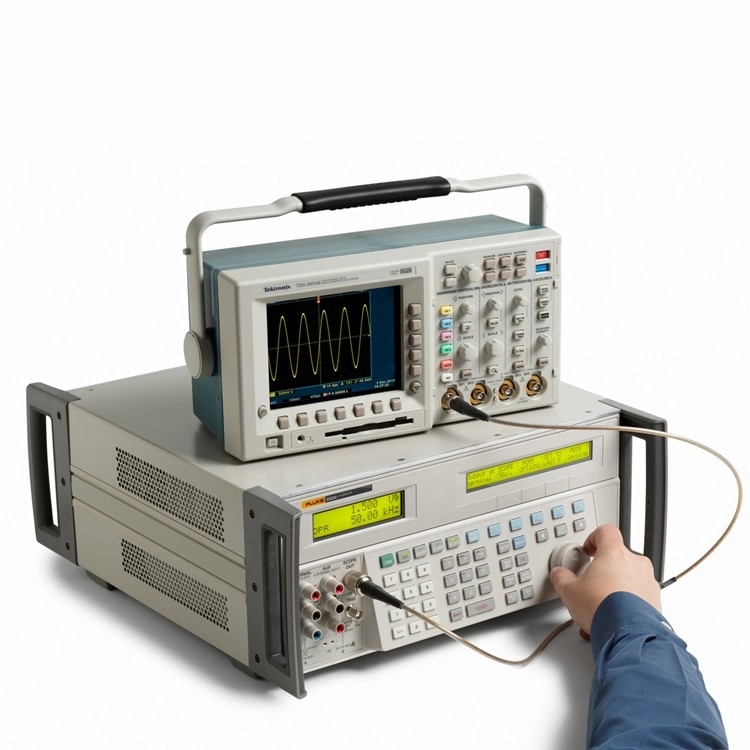

오실로스코프 교정기 (선택사양)
5 mV ~ 5.5 Vpp max, @ 50 kHz ~ 600 kHz 3.5 Vpp max @ 1100 MHz의 Level 사인파 ;
< 300 ps 의 상승 시간 · 다중 트리거 함수 · 최소 DC 구형파 및 타이밍 불확도
< 300 ps 의 상승 시간 · 다중 트리거 함수 · 최소 DC 구형파 및 타이밍 불확도
전원 교정기 (선택 사양)

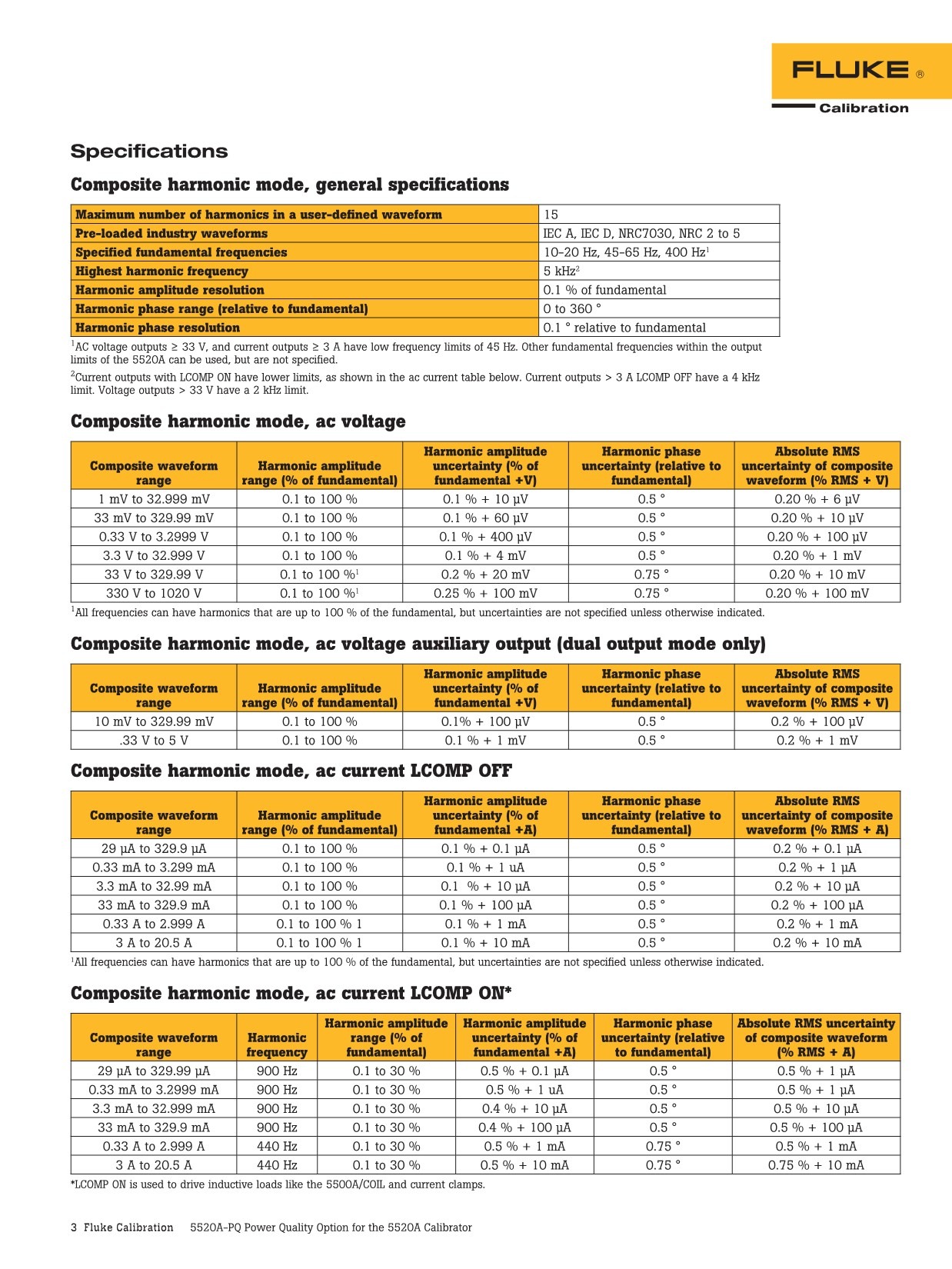

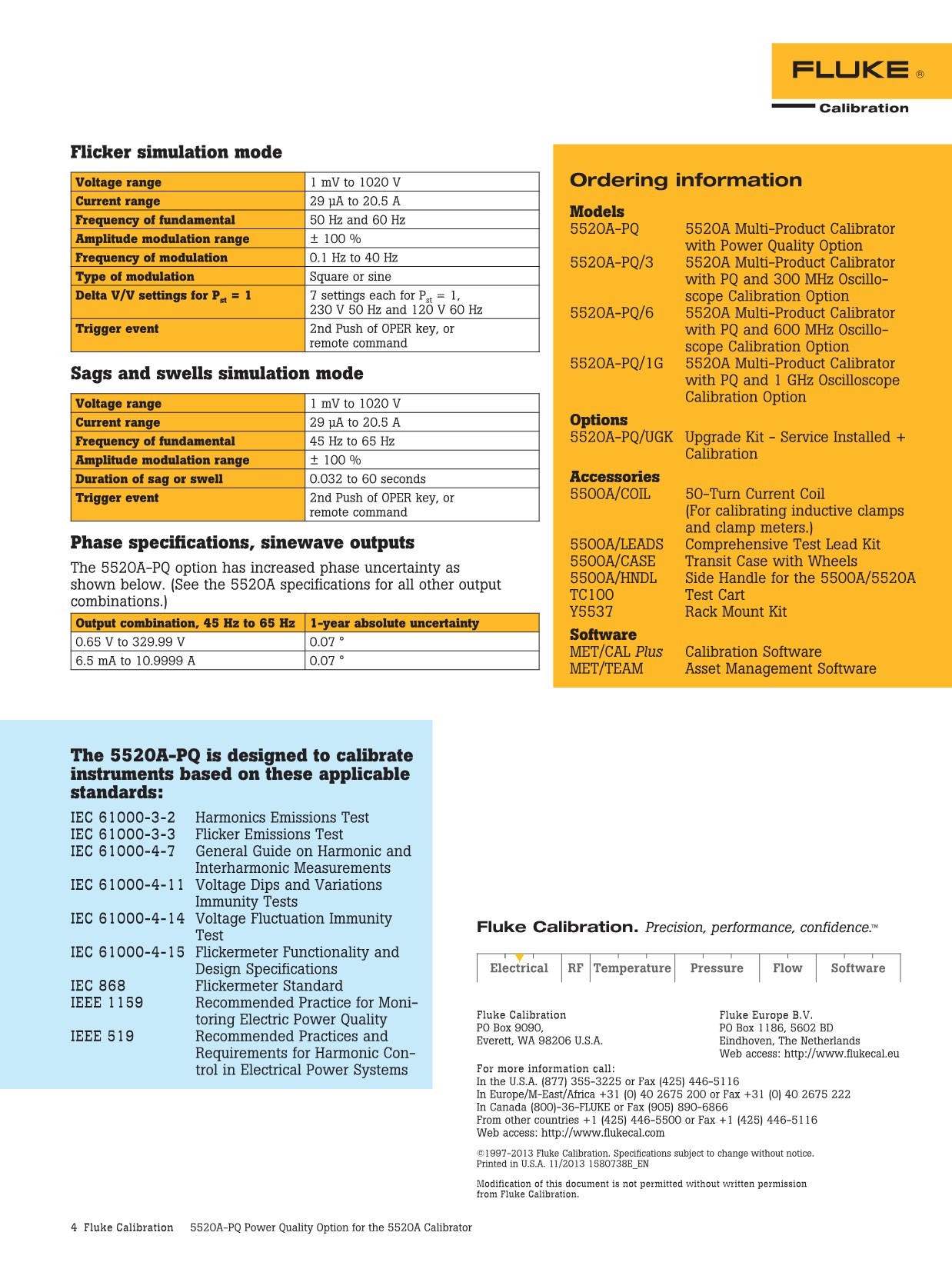

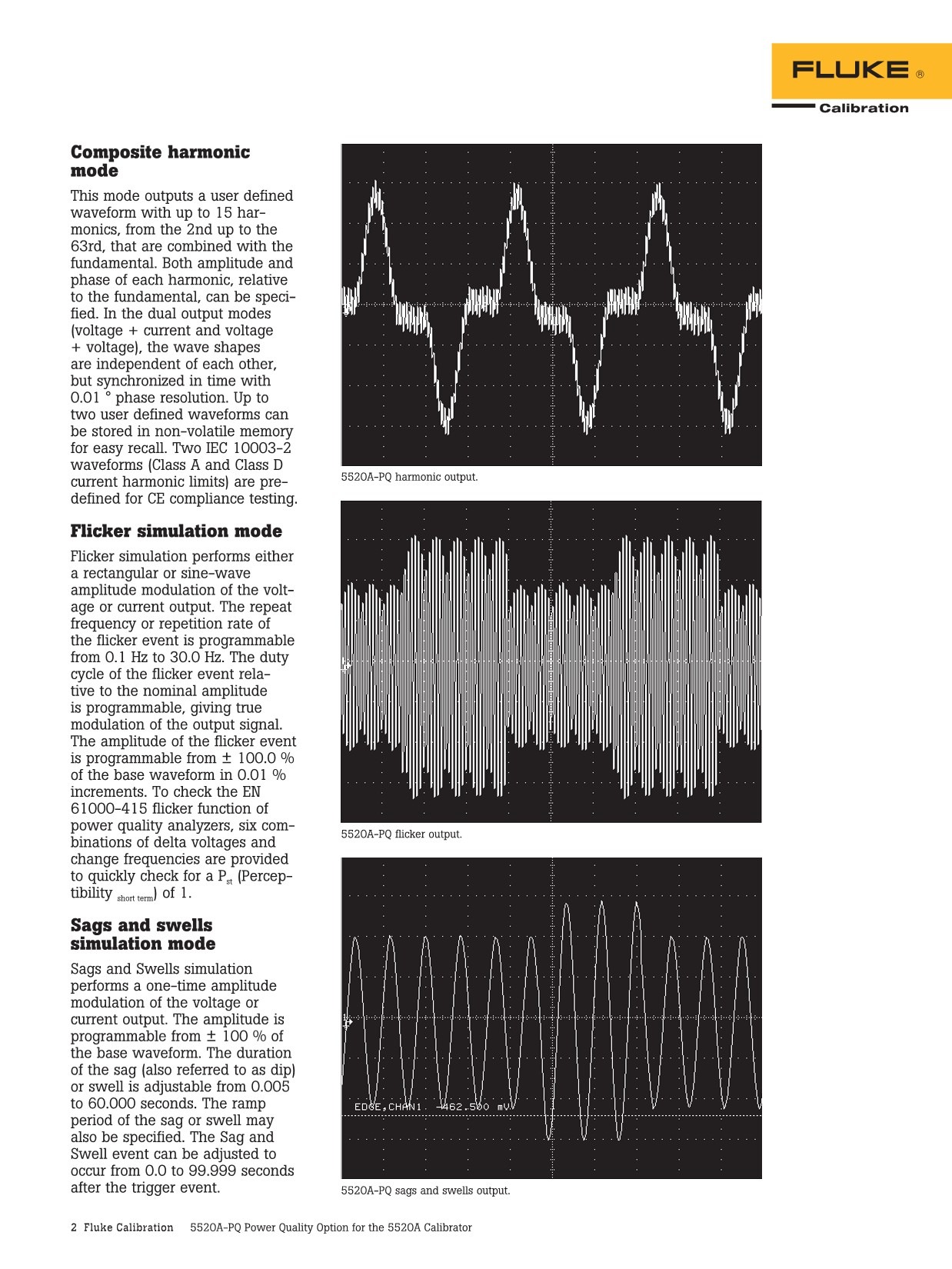

합성 고조파 · 명멸 시뮬레이션 · Sag and Swell 시뮬레이션 모드

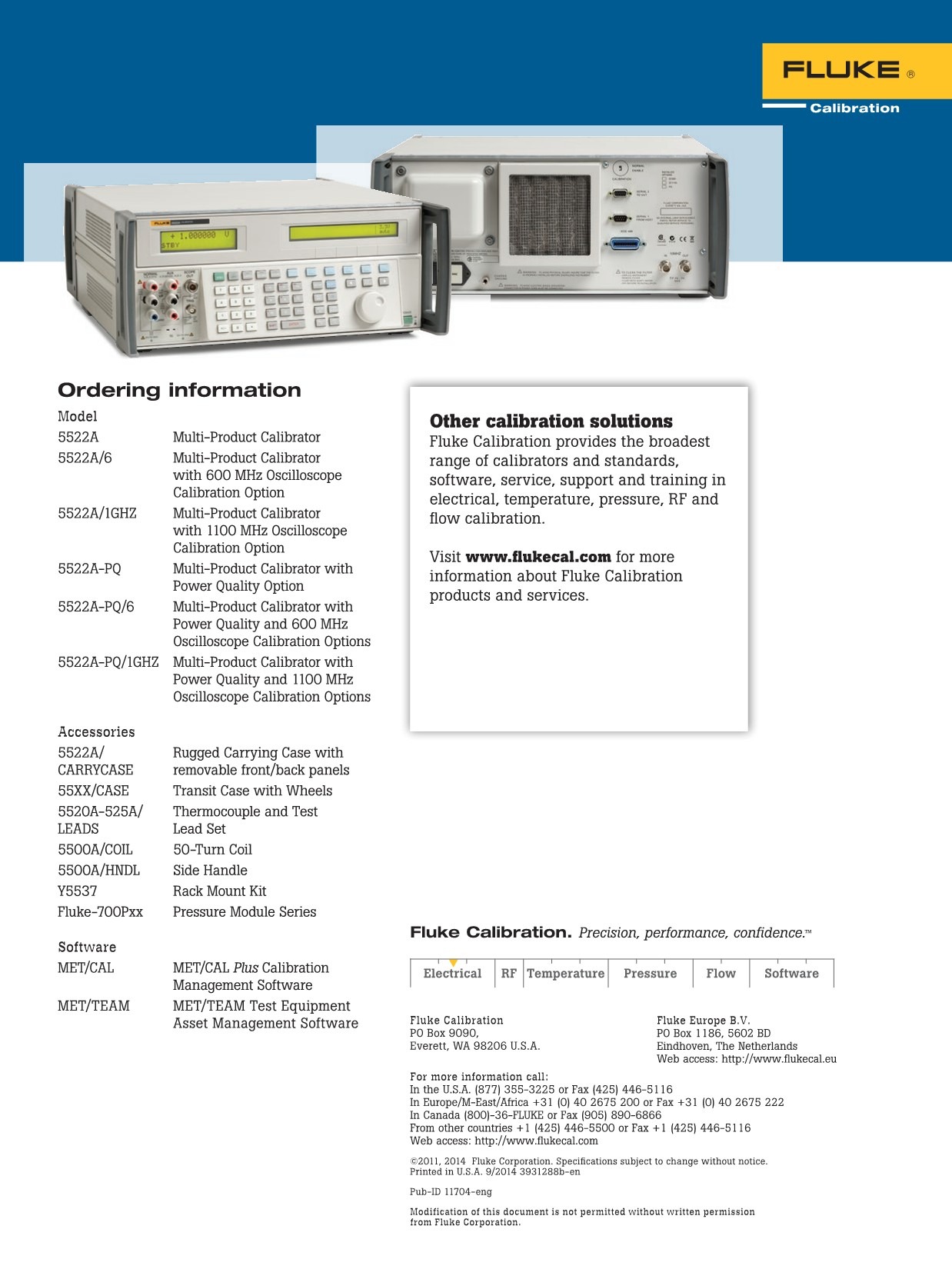

-세부 모델 및 액세서리-
모델명
설명
5522A
복수제품 교정기
5522A/6
복수제품 교정기, 600Mhz 오실로스코프 교정옵션
5522A/1GHZ
복수제품 교정기, 1100Mhz 오실로스코프 교정옵션

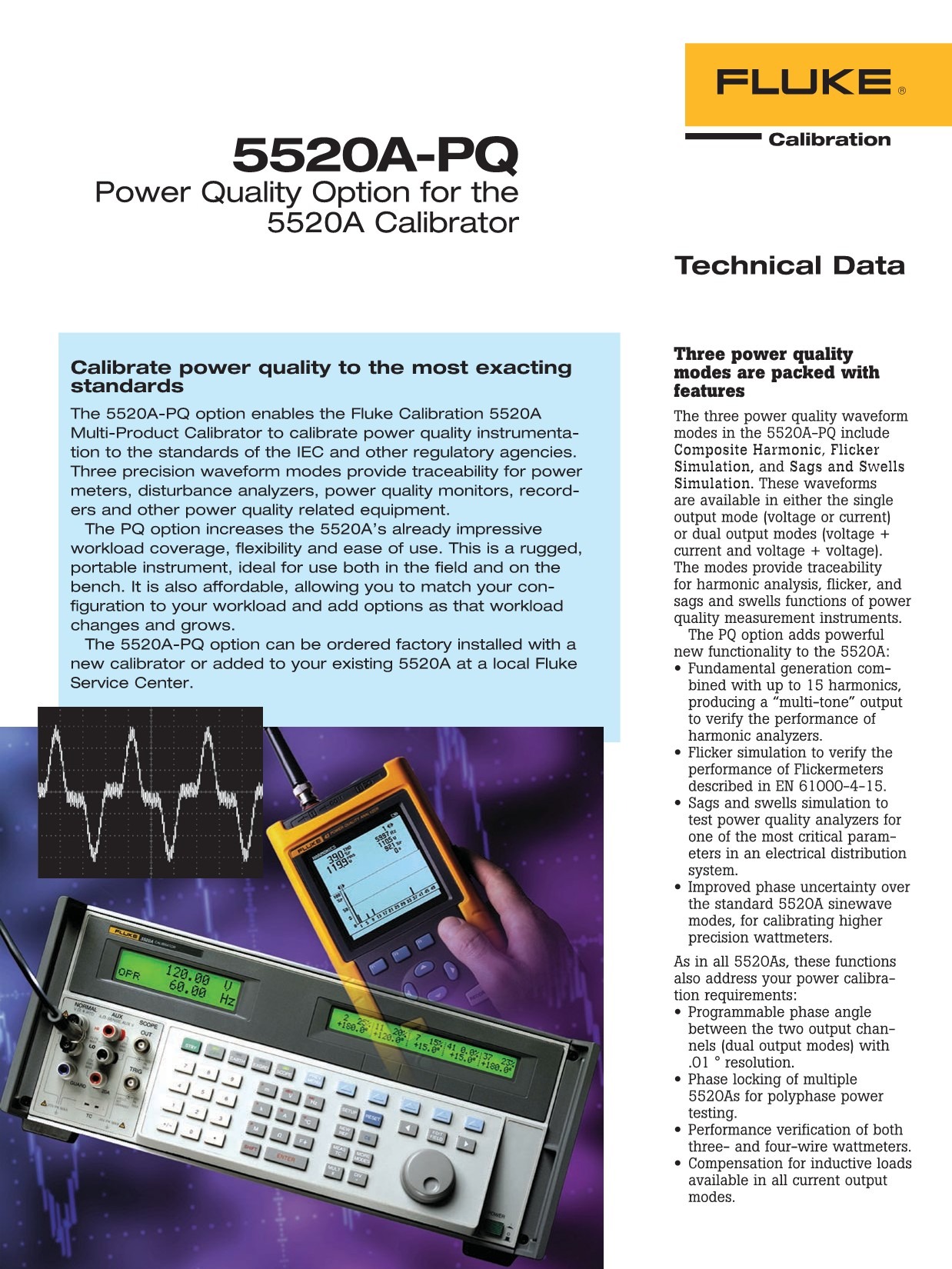

5522A-PQ
복수제품 교정기, 전력품질옵션
5522A-PQ/6
복수제품 교정기, 전력품질 및 600MHz 오실로스코프 교정옵션
5522A-PQ/1GHZ
복수제품 교정기, 전력품질 및 1100 MHz 오실로스코프 교정옵션
모든 모델에 공통되는 악세서리 :
액세서리명
설명

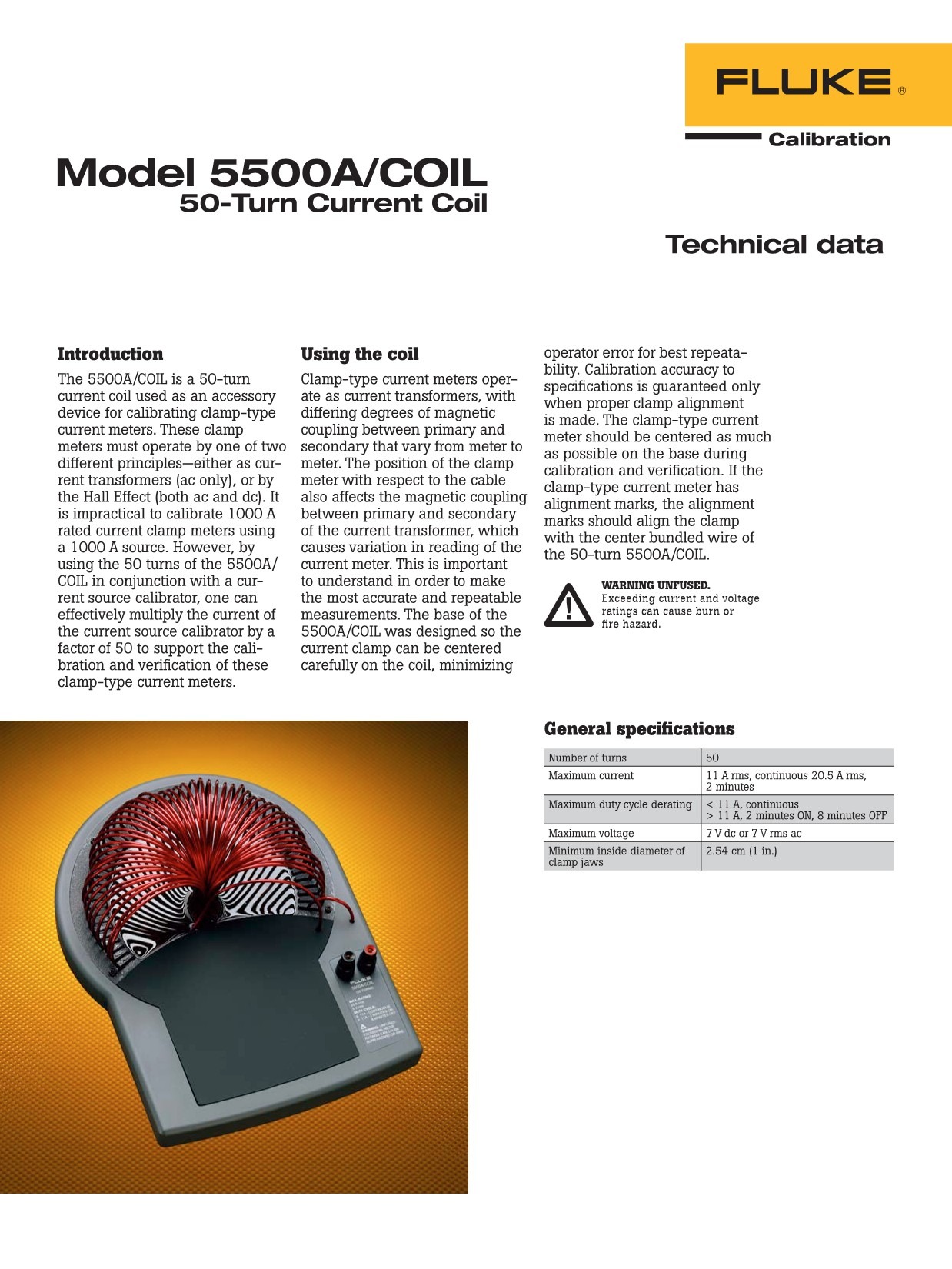

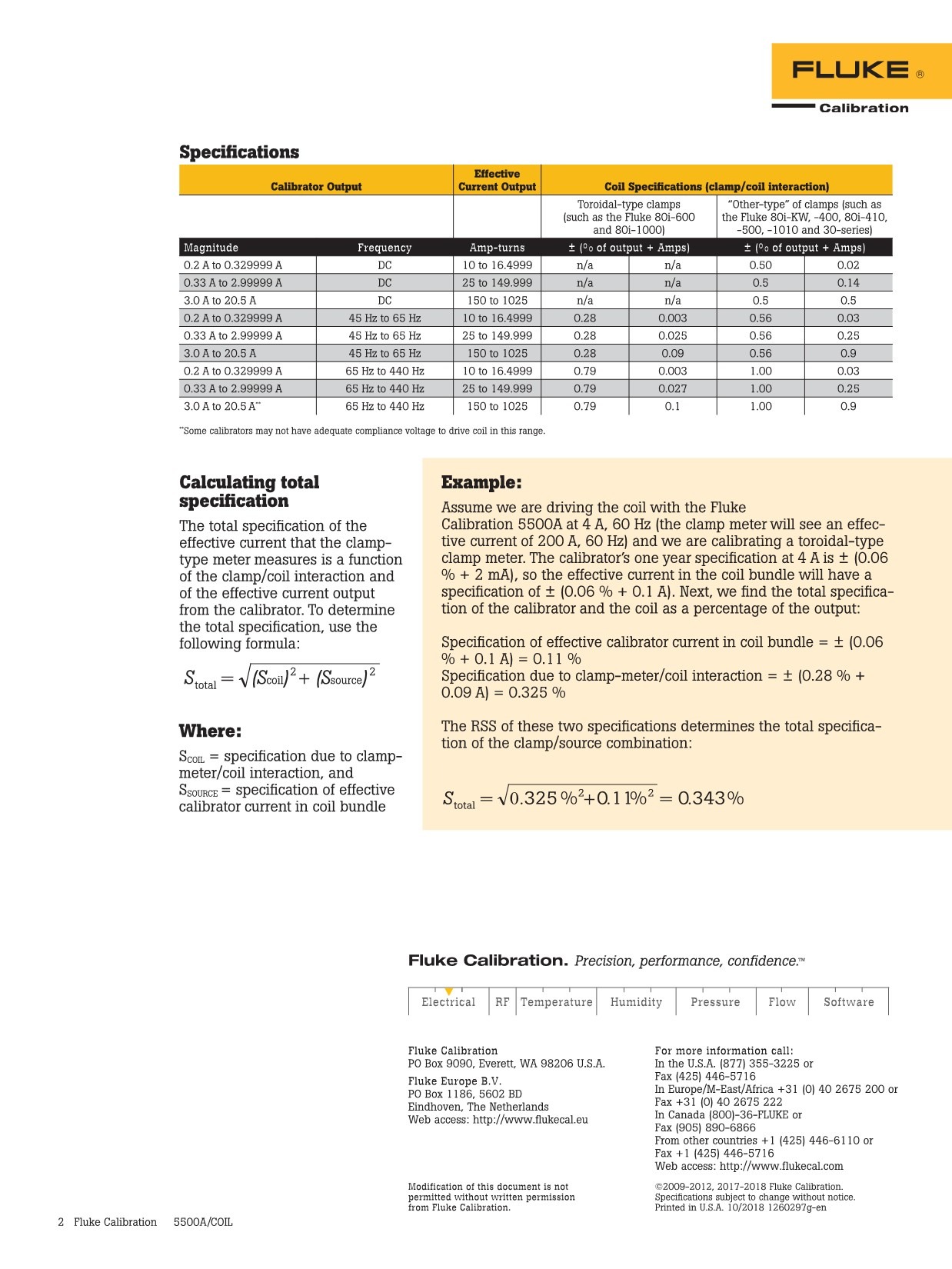

5500A/COIL
50턴 전류코일
55XXA/CASE
바퀴가 달린 운반 케이스
5522A/CARRYCASE
제거 가능한 전면·후면판을 포함한 견고한 휴대용 케이스
5500A/HNDL
측면 손잡이
Y5537
랙 마운트 키트

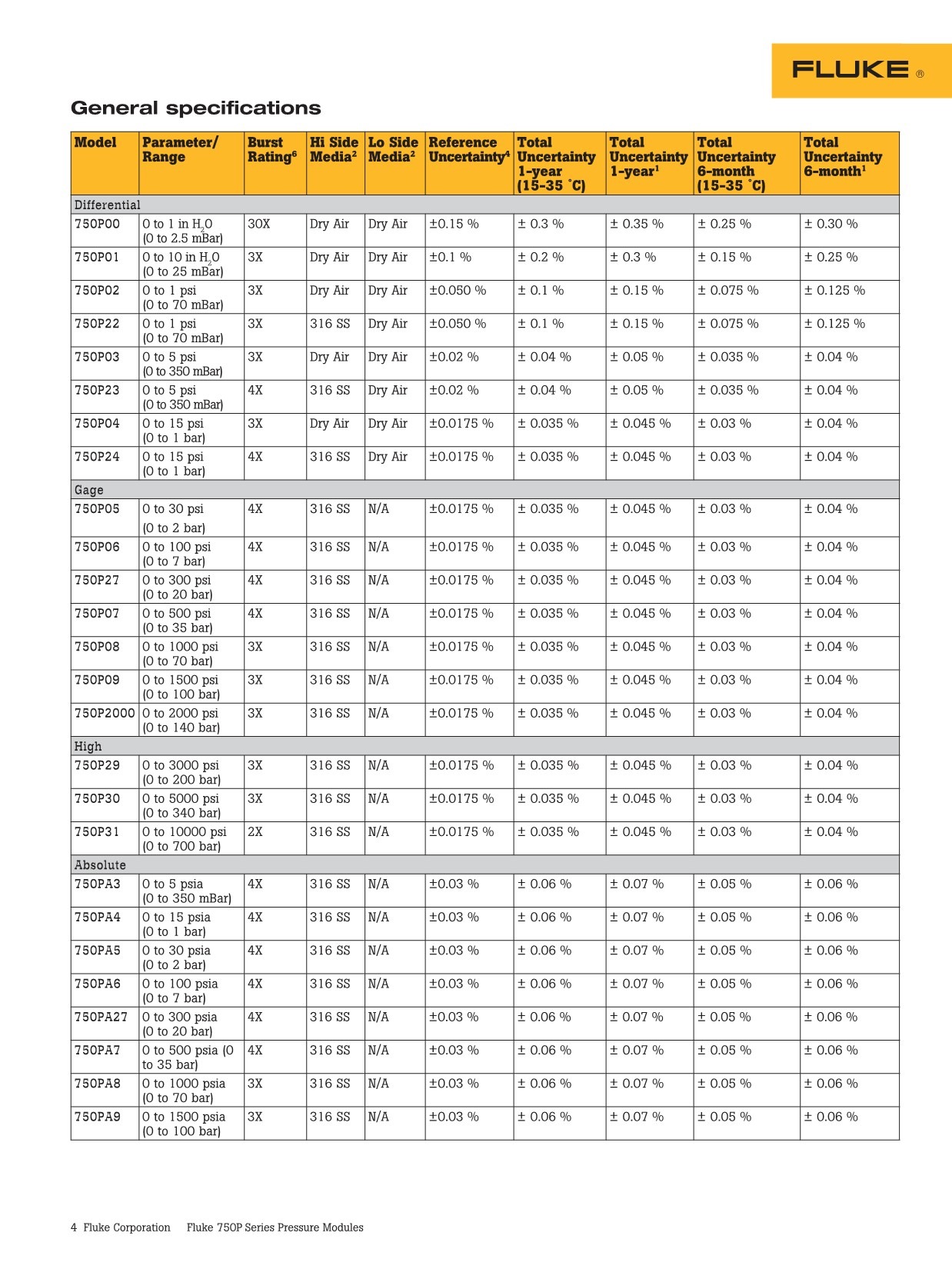

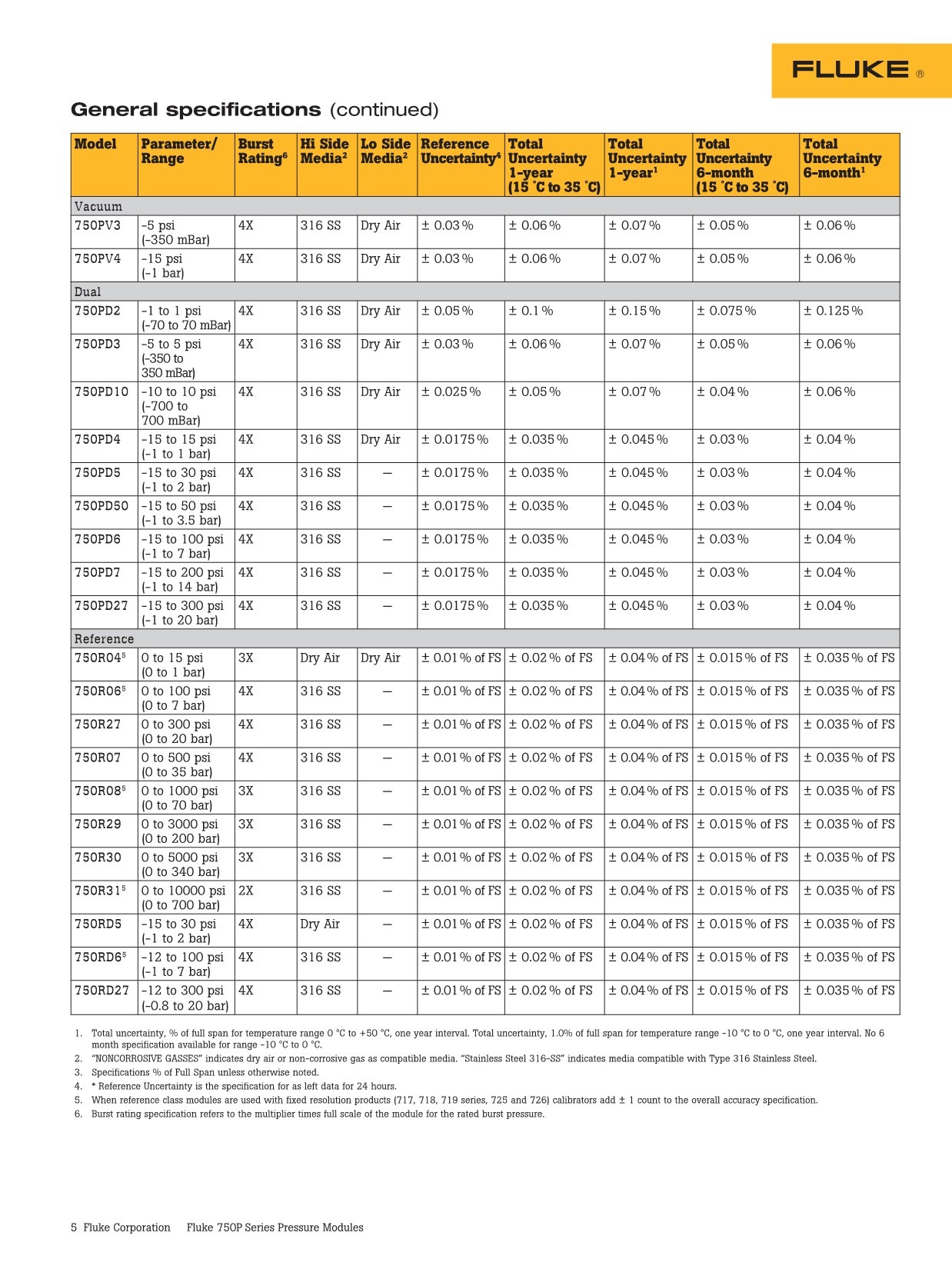

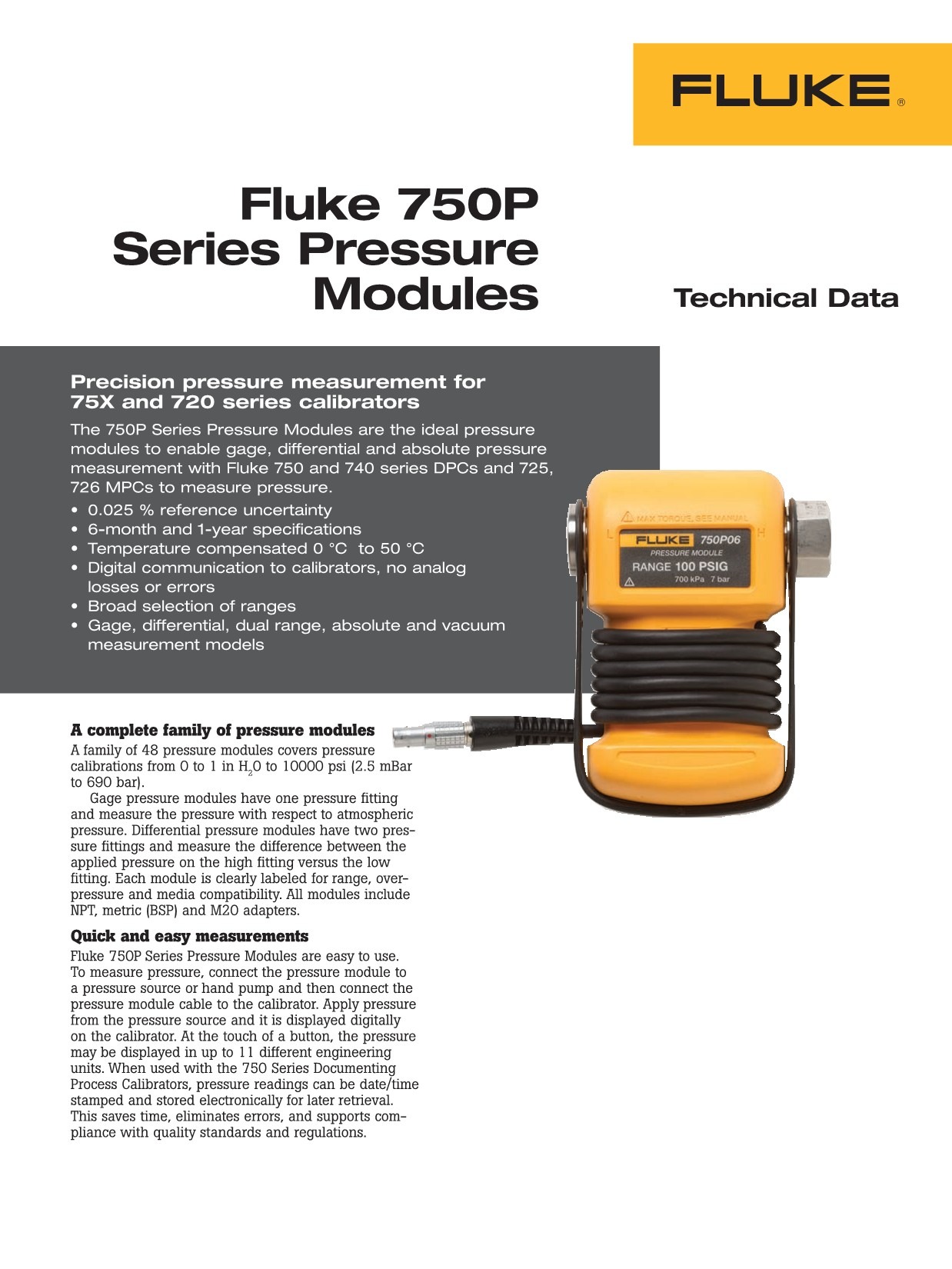

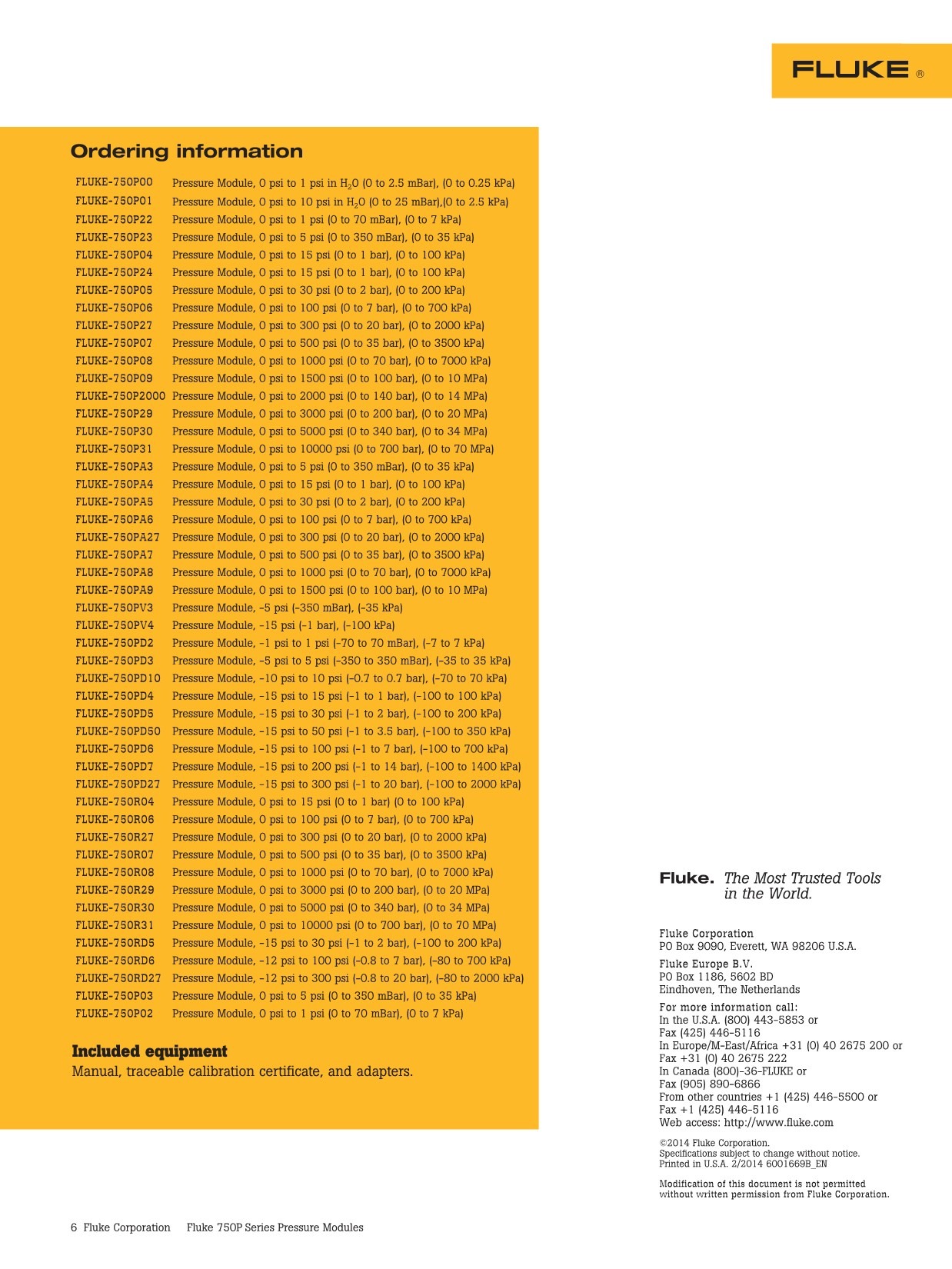

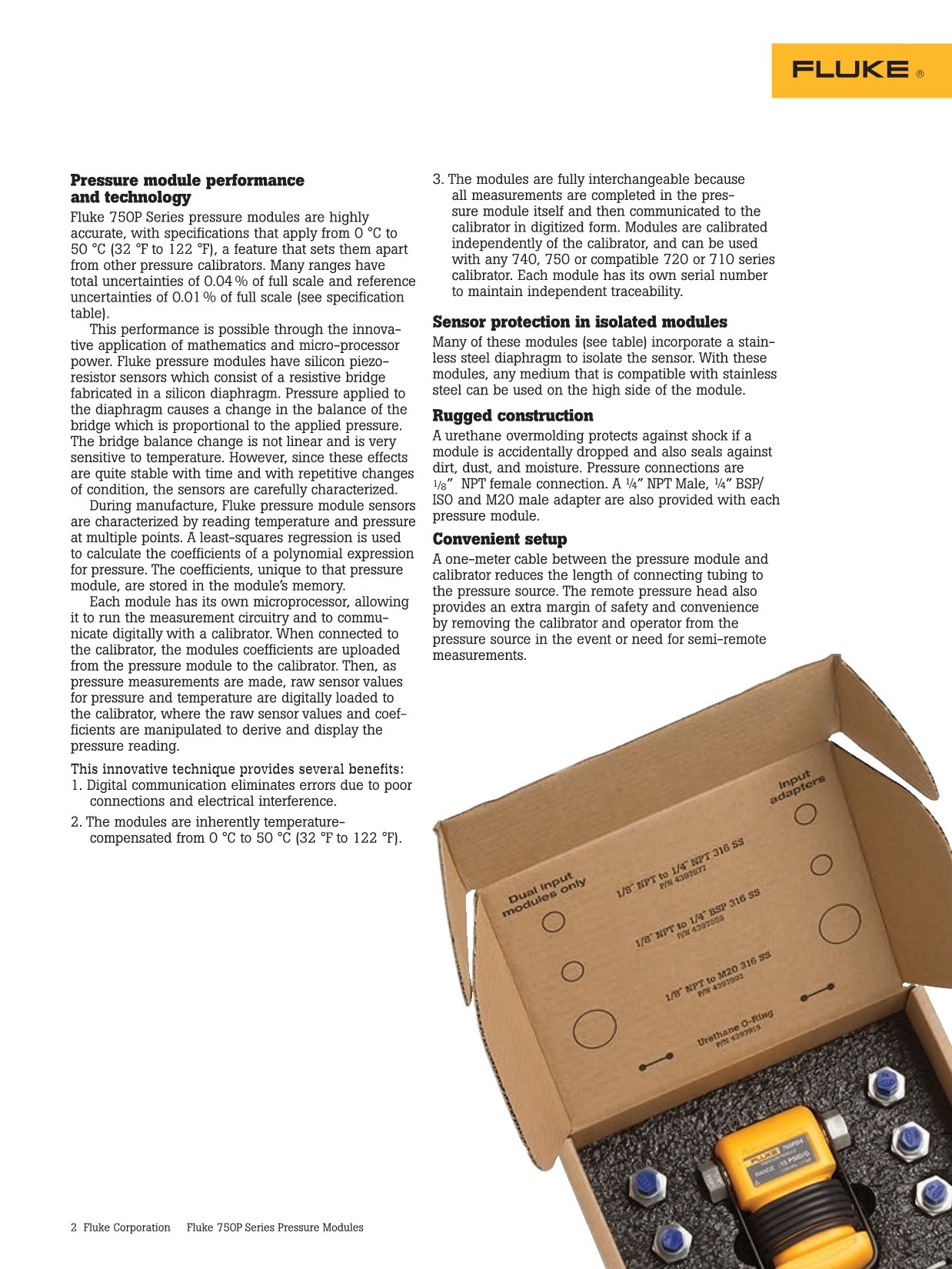

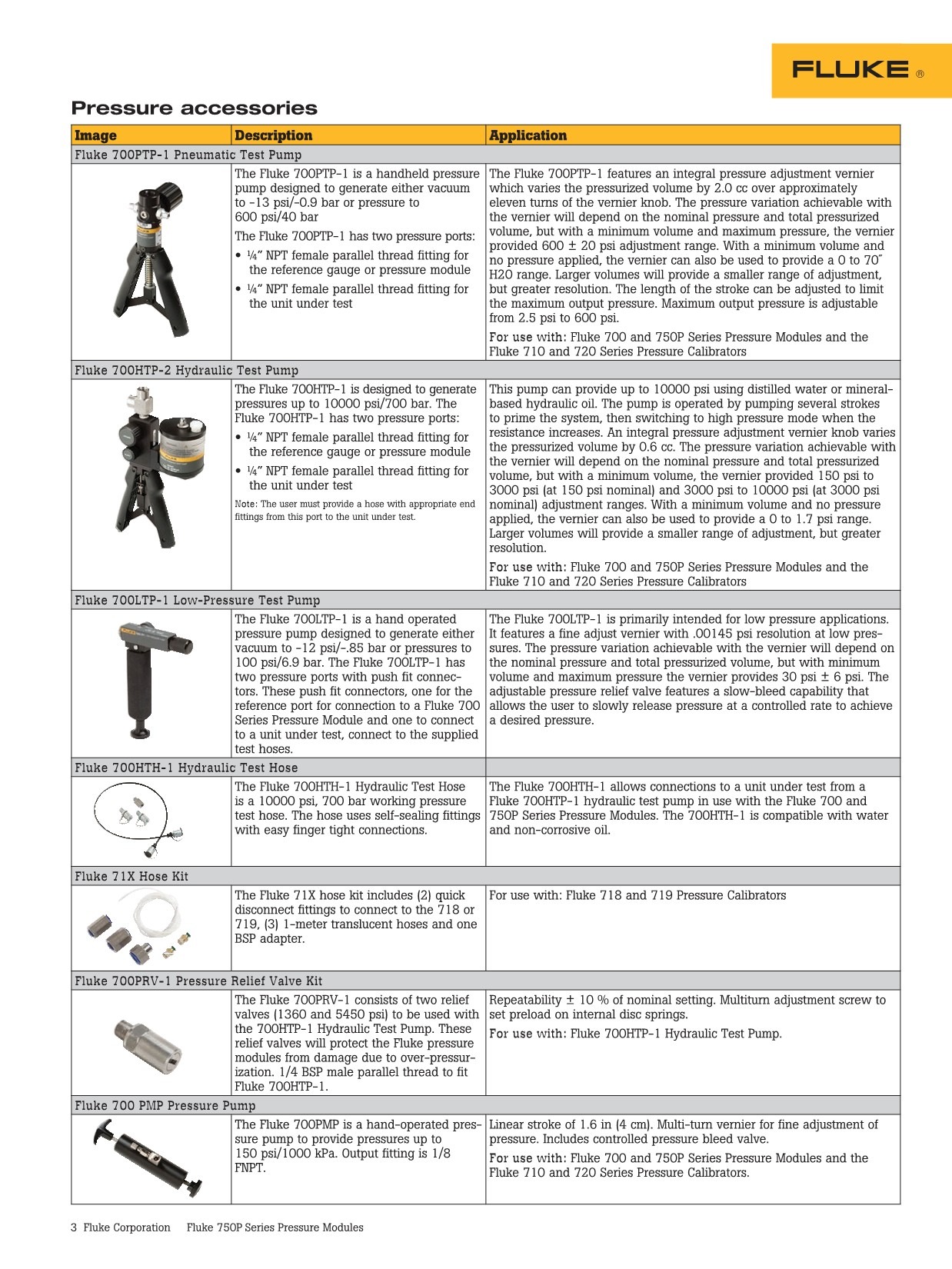

Fluke-700Pxx 시리즈
압력모듈 시리즈
플루크 FLUKE 5522A 멀티제품 전기 교정기
■ 제품 사양 (Specifications)
FLUKE 5522A 제품 데이터시트의 핵심 사양입니다.
- Standard Interfaces ............................................. IEEE-488 (GPIB), RS-232
- Operating ........................................................... 0 °C to 50 °C
- Storage .............................................................. -20 ° to 70 °C; The DC current ranges 0 to 1.09999 A and 1.1 A to
- Non-operating .................................................... 12 200 m (40 000 ft) maximum
- protection is for applied external voltages up to ±300 V peak.
- If used in areas with electromagnetic fields of 1 V/m to 3 V/m from 0.08 GHz to 1 GHz, resistance outputs have a floor
- Line Power ........................................................... Line Voltage (selectable): 100 V, 120 V, 220 V, 240 V
- Line Frequency: 47 Hz to 63 Hz
- Line Voltage Variation: ±10 % about line voltage setting
- For optimal performance at full dual outputs (for example. 1000 V, 20 A)
- Power Consumption ............................................ 600 VA
- Dimensions (HxWxL) ........................................... 17.8 cm x 43.2 cm x 47.3 cm (7 in x 17 in x 18.6 in) Standard rack
- Weight (without options) ..................................... 22 kg (49 lb)
- determine the total specification of the 5522A for the temperature
- <1 Ω. TC simulation has an output impedance of 10 Ω ±1 Ω.
- Range Bandwidth 0.1 Hz to 10 Hz p-p
- Bandwidth 10 Hz to 10 kHz rms
- (20 A Range)
- Bandwidth 0.1 Hz to 10 Hz p-p Bandwidth 10 Hz to 10 kHz rms
- Figure 1. Allowable Duration of Current >11 A
- calculated by: (5 µV divided by the stimulus current in amps). For example, in 2-WIRE mode, at 1 kΩ the floor specification within
- measuring 100 Ω has a floor specification of: 0.0014 Ω x 3 mA/50 µA = 0.084 Ω assuming an ohms zero calibration within 12 hours.
- ±(ppm of output + µV) Max 10 Hz to 5 MHz
- 90 days 1 year ±(% of output +
- load capacitance is 500 pF, subject to the maximum burden current limits
- Range Frequency ±(% of output + µA) adder ±(µA/V) 100 kHz BW Inductive
- Range Frequency ±(% of output + µA) 100 kHz BW Inductive
- TC Range tcal ±5 °C TC Range tcal ±5 °C
- Range tcal ±5 °C Range tcal ±5 °C
- ranges within 30 seconds of an output current >10 A.
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
