FLUKE 플루크 9500B – 오실로스코프 교정기 (가격문의)
111,111원

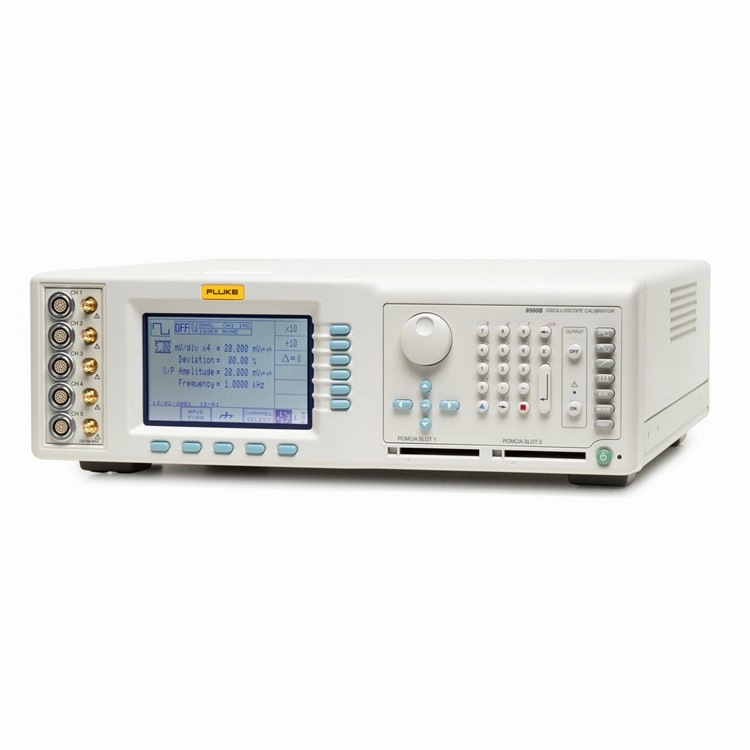

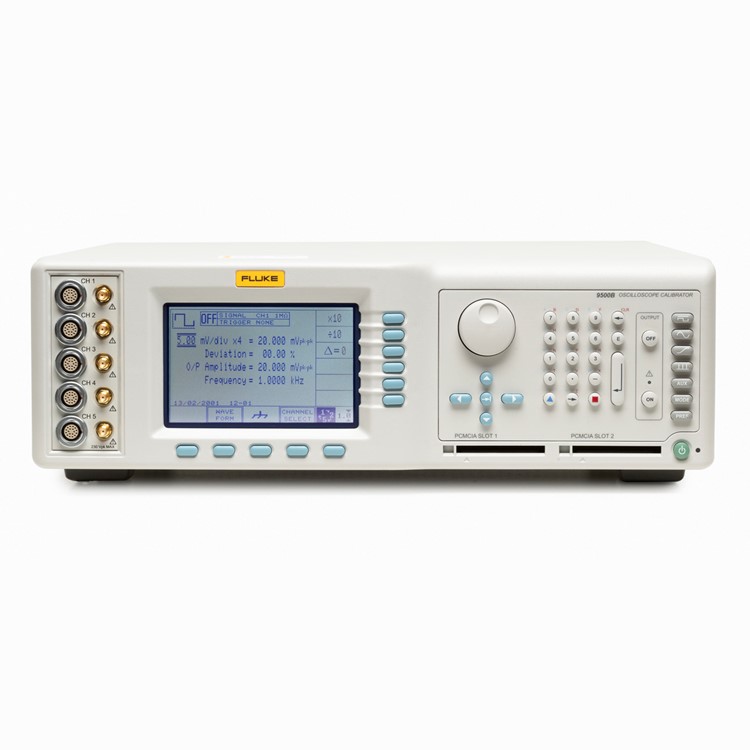

플루크 FLUKE 9500B 오실로스코프 교정기
- 완전 자동화는 완전한 핸즈프리 오실로스코프 교정을 제공합니다. 오늘날의 초고성능 · 다중 채널 · 기능이 풍부한 장비에서도 가능합니다.
- 지속적인 업그레이드 가능성으로 끊임없이 변화하는 워크로드 수요를 관리하는 데 필요한 도구에 대한 투자를 보호할 수 있습니다.
- 5개 채널의 동시 출력은 더 이상 리드 변경 및 더 이상 복잡한 신호 멀티플렉서 또는 임피던스 매칭 네트워크가 없음을 의미합니다.
- 6.0 GHz의 레벨 사인파와 70 ps의 에지는 현재와 미래의 고성능 오실로스코프를 완벽하게 교정하는 데 필요한 모든 성능과 유연성을 제공합니다.
- Fluke Calibration의 고유한 Active Head Technology™는 오실로스코프 입력에서 곧바로 교정신호를 생성하므로, 파형이상의 원인이 연결단자 또는 오실로스코프 자체에 있는지를 구별할 수 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
플루크 ・ FLUKE
9500B
오실로스코프 교정기
Oscilloscope Calibrator
FLUKE 플루크 9500B – 오실로스코프 교정기
플루크 9500B 플루크 9500B시리즈 플루크 9500B-시리즈 플루크 9500B 시리즈 플루크 9500 플루크 9500시리즈 플루크 9500-시리즈 플루크 9500 시리즈 플루크 9510 플루크 9530 플루크 9550 플루크 9560 플루크 FLUKE 9500B FLUKE 9500BSERIES FLUKE 9500B-SERIES FLUKE 9500B SERIES FLUKE 9500 FLUKE 9500SERIES FLUKE 9500-SERIES FLUKE 9500 SERIES FLUKE 9510 FLUKE 9530 FLUKE 9550 FLUKE 9560 FLUKE

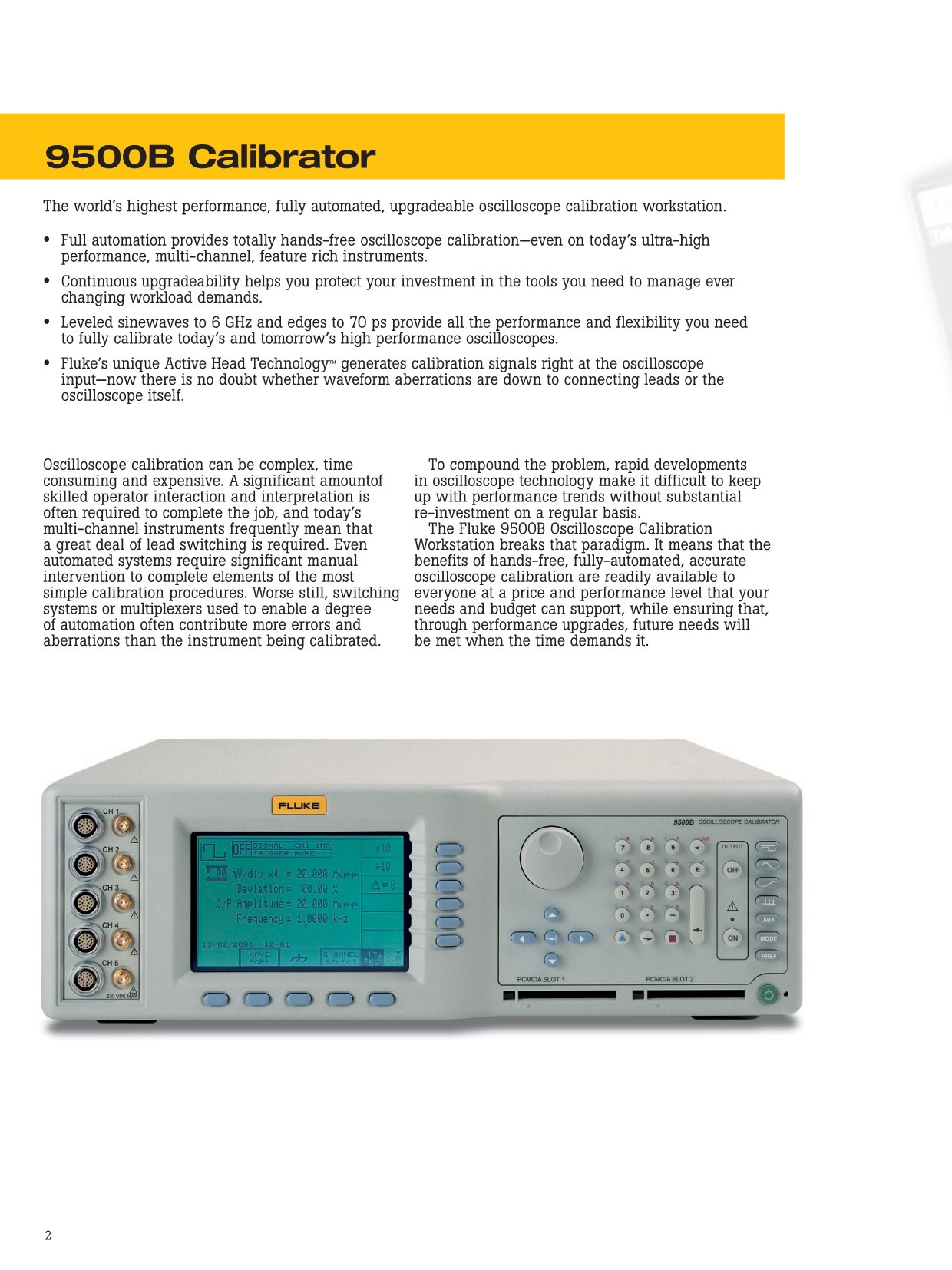

-주요 특징-
세계 최고 성능의 완전 자동화 업그레이드 가능 오실로스코프 교정 워크스테이션
오실로스코프 교정은 복잡하고 시간 소모적이며 고비용일 수 있습니다. 작업을 완료하는 데에 상당 수준으로 숙련된 사용자와의 상호작용과 도움이 요구되는 경우가 많으며, 오늘날의 복수채널 장치 환경에서 이는 다수의 단자교환의 필요성을 의미하는 경우가 많습니다. 자동화 시스템들도 가장 간단한 교정절차의 요소들을 완료하는 데에 상당량의 수작업을 필요로 합니다. 일정수준의 자동화를 실현하기 위해 사용되는 스위칭 시스템 또는 멀티플렉서들은 교정대상 측정기보다 많은 에러와 결함을 발생시키는 경우가 많습니다.
오실로스코프 기술의 급격한 발전에 의해 정기적인 대규모 투자 없이 성능 트렌드와 맞추기 어렵다는 점이 상황을 더욱 악화시킵니다. 9500B 오실로스코프 워크스테이션이 이 패러다임을 극복했습니다. 즉, 귀사의 요구와 예산이 지원할 수 있는 가격과 성능수준에서 핸드프리 완전자동화 높은 정확도 오실로스코프 교정의 이점이 누구에게나 제공되며, 동시에 성능 업그레이드를 통하여 필요한 시점에 향후의 요구에 대응할 수 있도록 합니다.
9560 능동 헤드 – 6.0 GHz까지의 궁극적인 레벨 정현파 성능
액티브 헤드 제품군의 최신 제품인 9560의 출시는 오실로스코프 교정에 대한 우리의 노력을 다시 한 번 강조합니다. 투자 확보에 지속적으로 초점을 맞춘 9560 Active Head는 이러한 약속을 이행하는 최신 제품으로, 이미 9500의 사용자도 장비를 9500B 상태로 업그레이드하고 최신 제품 및 성능 향상을 활용할 수 있습니다. 9560은 6.0 GHz 레벨 사인파와 70 ps의 펄스 에지를 제공할 수 있습니다.
다른 오실로스코프 교정기와 달리 고정 진폭 펄스로 제한되지 않습니다. Active Head Technology™를 사용하면 4.44 mV와 3.1 V 사이에서 출력 진폭을 조정할 수 있으므로 오실로스코프의 증폭기를 가장 민감한 범위까지 확인할 수 있습니다. 어떤 진폭을 선택하든 제어된 파형 필터링은 모든 고속 에지가 정확하게 정의된 에너지 분포를 갖도록 보장합니다.
- 완전 자동화는 완전한 핸즈프리 오실로스코프 교정을 제공합니다. 오늘날의 초고성능 · 다중 채널 · 기능이 풍부한 장비에서도 가능합니다.
- 지속적인 업그레이드 가능성으로 끊임없이 변화하는 워크로드 수요를 관리하는 데 필요한 도구에 대한 투자를 보호할 수 있습니다.
- 5개 채널의 동시 출력은 더 이상 리드 변경 및 더 이상 복잡한 신호 멀티플렉서 또는 임피던스 매칭 네트워크가 없음을 의미합니다.
- 6.0 GHz의 레벨 사인파와 70 ps의 에지는 현재와 미래의 고성능 오실로스코프를 완벽하게 교정하는 데 필요한 모든 성능과 유연성을 제공합니다.
- Fluke Calibration의 고유한 Active Head Technology™는 오실로스코프 입력에서 곧바로 교정신호를 생성하므로, 파형이상의 원인이 연결단자 또는 오실로스코프 자체에 있는지를 구별할 수 있습니다.
-제품 개요-
9500B 오실로스코프 교정기의 기능들
오실로스코프 교정의 자동화는 여러 교정실험실에서 실현 가능한 가장 큰 생산성 향상 중 하나입니다. 이 작업은 수동으로 실행되며, 숙련된 운전자들도 기본적으로 필요한 반복적인 작업을 실행하는 데에 상당한 시간이 소요됩니다. 반자동 또는 부분자동 솔루션들 이 문제들을 해결하며, 숙련된 기술자들이 보다 가치 있는 작업을 실행할 수 있도록 합니다. 그러나 실제로는 이러한 부분적 솔루션들 자체의 문제들이 발생하게 됩니다.
지난 10년 동안 선호되는 오실로스코프는 2채널 측정기에서 보다 복잡한 4채널 측정기로 변화하였습니다. 이들 측정기를 교정하는 경우 절차의 진행에 따라 교정신호를 채널간에 이동할 필요가 있습니다. 이는 케이블의 물리적 이동을 통해 달성할 수 있는데, 이 때 운전자의 개입이 필요합니다. 고성능 측정의 경우 케이블과 커넥터를 취급하므로 추가적인 측정불확도가 발생할 수 있습니다. 대안은 신호의 라우팅을 위한 스위칭 매트릭스를 장치하는 것인데, 이 경우 교정불확도를 크게 악화시키는 신호반사와 접점불량 · 경로차이 등이 발생할 수 있습니다.

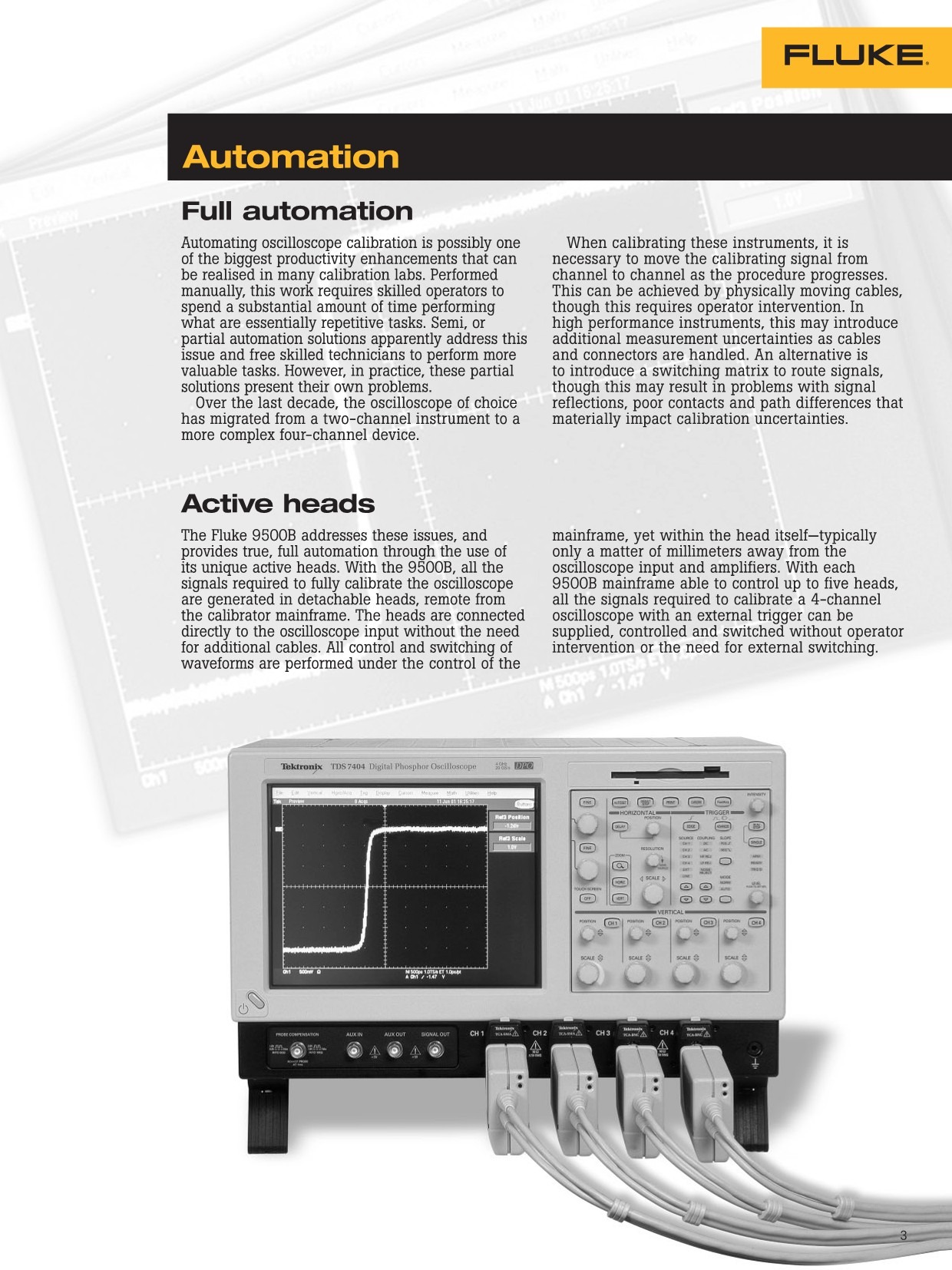

능동헤드와 완전자동화
Fluke Calibration 9500B는 이와 같은 문제에 대응하며, 독자적인 능동헤드의 사용을 통하여 진정하며 완전한 자동화를 제공합니다. 9500B의 경우 오실로스코프의 완전한 교정에 필요한 모든 신호는 교정기 메인프레임에 대해 원격인 제거가능 헤드에서 생성됩니다. 헤드들은 추가적 케이블의 필요 없이 직접 오실로스코프 입력에 연결됩니다. 파형의 모든 제어와 스위칭은 메인프레임의 제어하에서 그러나 헤드 내에서 오실로스코프와 증폭기로부터 일반적으로 수 mm 거리 내에서 실행됩니다. 각각의 9500B 메인프레임은 최대 5개 헤드를 제어할 수 있으므로, 외부 트리거를 이용하여 4채널 오실로스코프를 교정하는 데에 필요한 모든 신호들은 운전자 개입 또는 외부 스위칭의 필요성 없이 공급 및 제어 · 전환가능합니다.

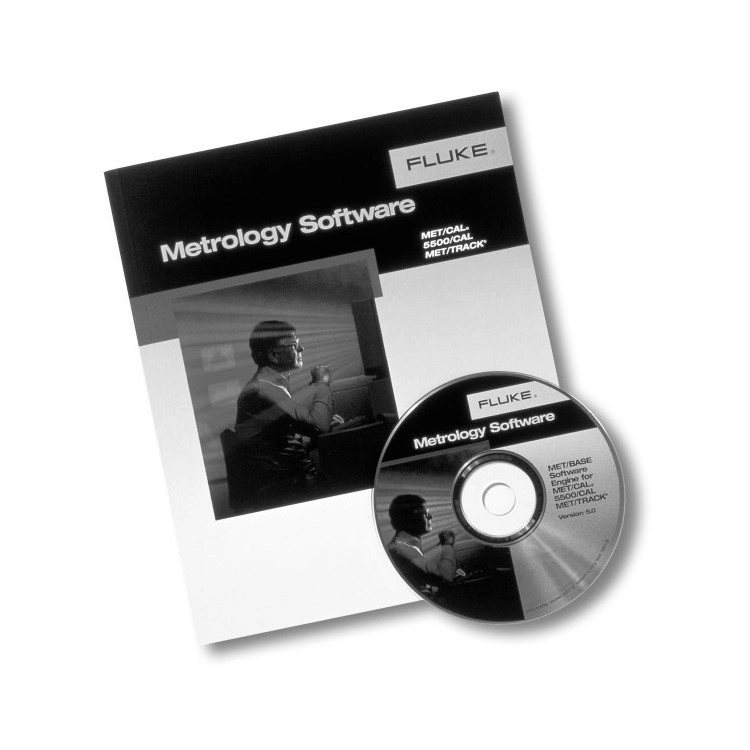

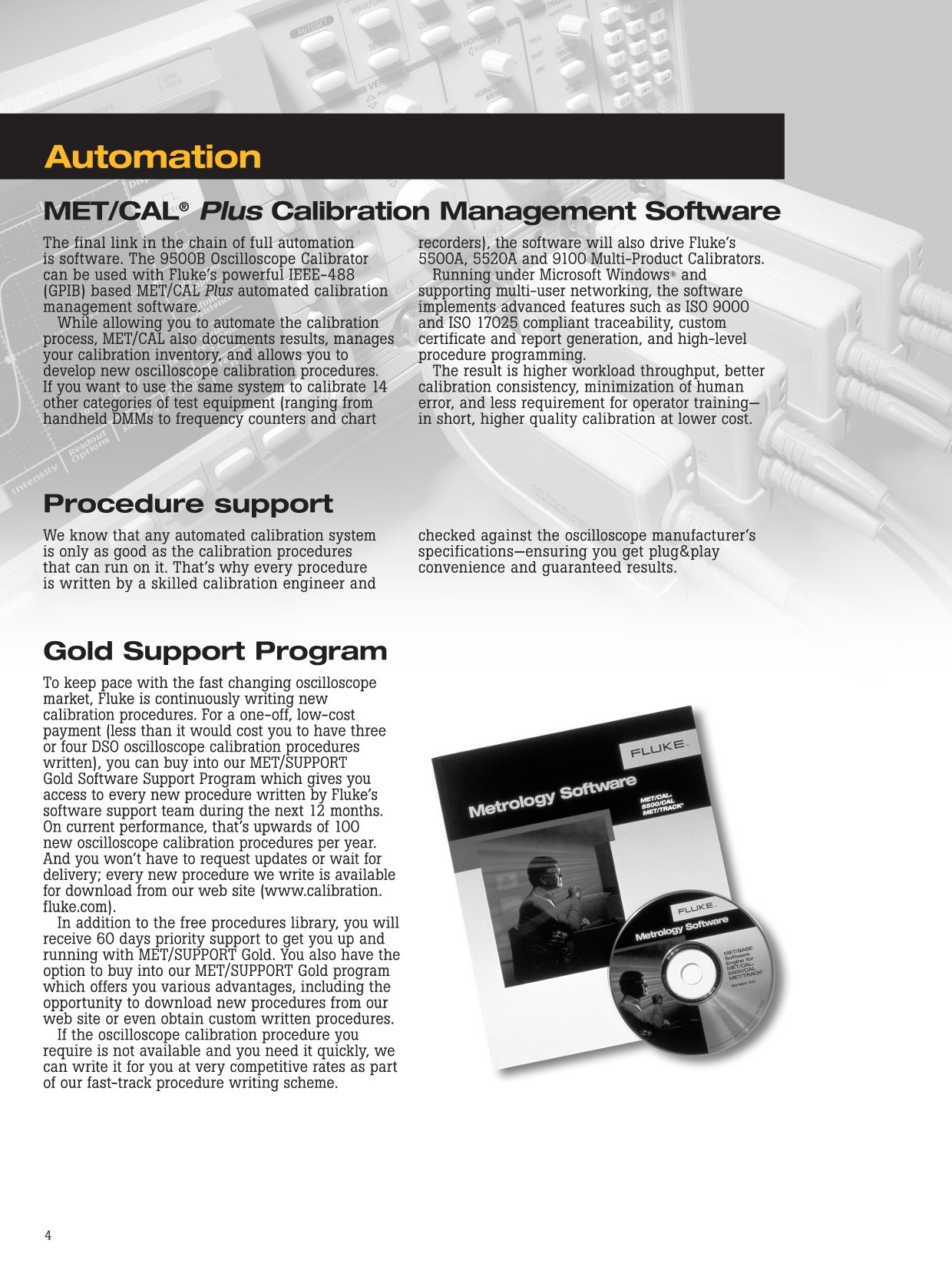

MET/CAL® Plus 교정관리 소프트웨어
완전한 자동화의 연쇄 내에서의 마지막 링크는 소프트웨어입니다. 9500B 오실로스코프 교정기는 Fluke Calibration의 강력한 IEEE-488 (GPIB) 기반 MET/CAL Plus 자동화 교정관리 소프트웨어와 함께 사용할 수 있습니다. MET/CAL은 교정절차를 자동화할 수 있도록 하면서 또한 결과를 문서화하고, 교정재고를 관리하며, 신규 오실로스코프 교정절차들을 개발할 수 있도록 합니다. Microsoft Windows® 하에서 실행되며 복수사용자 네트워킹을 지원하는 이 소프트웨어는 ISO 9000 준수 소급 가능성과 사용자 정의 맞춤형 인증서 · 보고서 생성 그리고 고수준 절차 프로그래밍 등의 발전형 기능들을 구현합니다. 그 결과는 보다 높은 워크로드 산출 및 개선된 교정일관성 · 인적 에러의 최소화 그리고 운전자 교육에 대한 요구 감소, 즉 간단히 요약하면 보다 낮은 비용에 보다 높은 교정품질이 실현되는 것입니다.
Gold Support 프로그램
빠르게 변하는 오실로스코프 시장에 대응하기 위해 Fluke Calibration에서는 지속적으로 신규 교정절차들을 작성하고 있습니다. 1회의 저비용 지출(3-4개의 DSO 오실로스코프 교정절차 작성비용보다 낮은) 로 다음 12개월간 Fluke의 소프트웨어 지원팀에 의해 작성된 모든 신규 절차에 대한 접근권한을 제공하는 당사의 MET/SUPPORT Gold 소프트웨어 지원프로그램을 구입할 수 있습니다. 현재의 성능에서 이는 매년 100여 개의 신규 오실로스코프 교정절차에 해당됩니다. 그리고 업데이트를 요청하거나 인도를 기다릴 필요가 없으며, 매 신규 절차는 당사 웹사이트에서 다운받을 수 있습니다. 무료 절차 라이브러리에 추가하여 MET/SUPPORT Gold를 본격 가동하기 위한 60일간의 우선적 지원을 받게 됩니다. 또한 귀사에서는 당사의 웹사이트에서 신규 절차들을 다운받거나 커스텀 작성 절차를 받을 수 있는 기회를 포함하여 다양한 이점을 제공하는 MET/SUPPORT Gold 프로그램을 구입할 수 있습니다. 귀사가 필요로 하는 오실로스코프 절차가 제공되지 않으며 이를 신속하게 필요로 하는 경우 당사에서는 신속 절차작성 정책의 일환으로 대단히 경제적인 비용으로 귀사가 필요로 하는 절차를 작성할 수 있습니다.

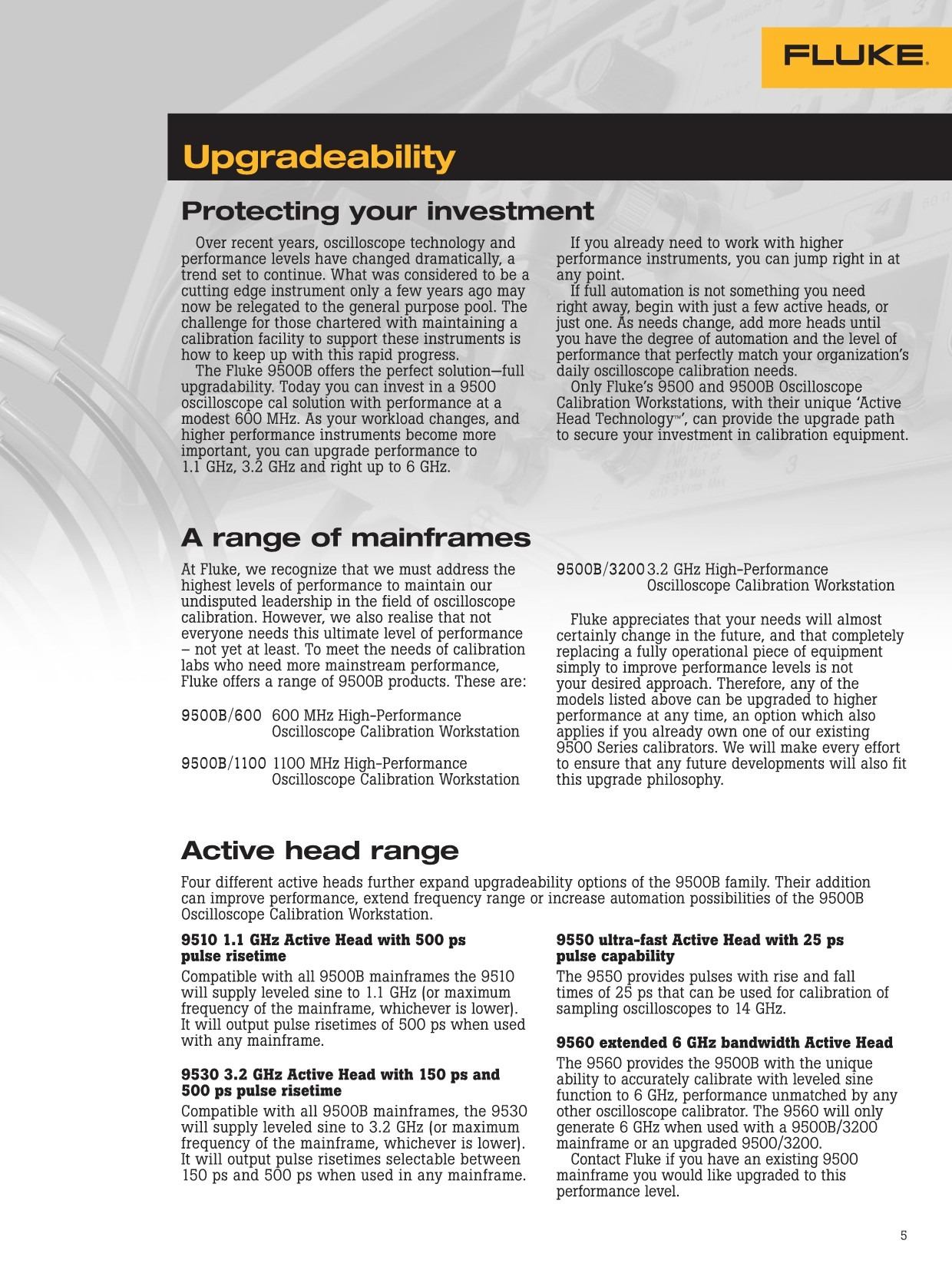

-업그레이드가능성-
귀사의 투자 보호
최근 몇 년간 오실로스코프 기술과 성능수준이 대폭 변동되었으며, 이 추세는 계속될 것입니다. 몇 년 전에 첨단장비로 취급되던 것이 이제는 범용장비로 분류될 수 있습니다. 이들 계측기를 지원하기 위한 교정설비의 유지 담당자들에 있어서의 도전은 이 신속한 발전에 대응하는 방법을 찾는 데에 있습니다. Fluke Calibration 9500B는 완벽한 솔루션 즉 완전한 업그레이드기능을 제공합니다. 현재에는 600 Mhz의 중간 성능의 9500 오실로스코프 교정 솔루션에 투자할 수 있습니다. 작업부하의 변경 그리고 고성능의 계측기들의 중요성이 증대됨에 따라 성능을 1.1 GHz · 3.2 GHz 그리고 곧바로 6.6 Ghz까지 업그레이드할 수 있습니다. 이미 고성능 계측기를 이용한 작업의 필요성이 존재하는 경우 언제든지 건너뛸 수 있습니다. 귀사에서 당장 완전한 자동화를 필요로 하지 않는 경우에는 소수 또는 단 하나의 능동헤드부터 시작할 수 있습니다. 요구사항의 변동에 따라 귀사의 일상적인 오실로스코프 교정요구사항에 완벽하게 일치되는 자동화 정도와 성능수준에 도달할 때까지 헤드를 추가하면 됩니다. 독자적인 ‘Active Head TechnologyTM’ 를 갖춘 Fluke Calibration 의 9500과 9500B 오실로스코프 교정 워크스테이션만이 교정장비에 대한 귀사의 투자를 보호하기 위한 기술적 업그레이드 경로를 제공할 수 있습니다.
메인프레임 제품군
Fluke Calibration에서는 오실로스코프 교정 업계에서의 자타가 공인하는 당사 제품의 품질을 유지하기 위해 최고수준의 성능에 부응해야 한다는 것을 인식하고 있습니다. 그러나 적어도 현재까지는 모든 이들이 이러한 최고 수준의 성능을 필요로 하지는 않는다는 것도 인식하고 있습니다. 주류에 해당하는 성능을 필요로 하는 교정실험실들의 요구에 대응하기 위해 Fluke Calibration에서는 9500B 시리즈 제품들을 공급하고 있습니다. 이 제품들은 다음과 같습니다.
- 9500B/600 : 600 MHz 고성능 오실로스코프 교정 워크스테이션
- 9500B/1100 : 1.1 GHz 고성능 오실로스코프 교정 워크스테이션
- 9500B/3200 : 3.2 GHz 고성능 오실로스코프 교정 워크스테이션
Fluke Calibration에서는 귀사의 요구가 향후에는 반드시 변화할 것이라 내다보고, 단순히 성능수준을 개선하기 위해 양호하게 동작하는 장비를 완전히 교체하는 것은 귀사가 선호하는 방법이 아니라는 것을 인식하고 있습니다. 따라서 상기 언급된 모든 모델은 언제든지 보다 고성능으로 업그레이드 가능하며, 이는 당사의 기존 9500 시리즈 교정기를 이미 보유하고 있는 경우에도 적용됩니다. 당사에서는 향후에 이루어지는 모든 업그레이드 역시 이와 같은 업그레이드 철학에 부합하기 위해 총력을 기울일 것입니다.
능동헤드 범위
4종의 상이한 능동헤드들이 9500B 제품군의 업그레이드가능성 옵션을 더욱 확장하고 있습니다. 이러한 기능의 추가는 9500B 오실로스코프 교정 워크스테이션의 성능을 개선하며, 주파수 범위를 확장하거나 또는 자동화 가능성을 증대시킬 수 있습니다.
- 펄스 상승 시간이 500ps인 9510 1.1GHz 활성 헤드 :
- 모든 9500B 메인프레임과 호환되는 9510은 1.1GHz(또는 메인프레임의 최대 주파수 중 더 낮은 주파수)까지 준위 사인을 공급합니다. 모든 메인프레임과 함께 사용할 때 500ps의 펄스 상승 시간을 출력합니다.
- 9530 3.2GHz 액티브 헤드(150ps 및 500ps 펄스 상승 시간) :
- 모든 9500B 메인프레임과 호환되는 9530은 3.2GHz(또는 메인프레임의 최대 주파수 중 더 낮은 주파수)까지 준위 사인을 공급합니다. 모든 메인프레임에서 사용할 때 150ps와 500ps 사이에서 선택 가능한 펄스 상승 시간을 출력합니다.
- 25ps 펄스 기능이 있는 9550 초고속 액티브 헤드 :
- 9550은 14GHz로 샘플링 오실로스코프를 교정하는 데 사용할 수 있는 상승 및 하강 시간이 25ps인 펄스를 제공합니다.
- 9560 확장된 6GHz 대역폭 활성 헤드 :
- 9560은 9500B에 레벨 사인 함수를 6GHz까지 정확하게 교정할 수 있는 고유한 기능을 제공하며, 다른 어떤 오실로스코프 교정기와도 비교할 수 없는 성능을 제공합니다. 9560은 9500B/3200 메인프레임 또는 업그레이드된 9500/3200과 함께 사용할 때만 6GHz를 생성합니다. 기존 9500 메인프레임을 이 성능 수준으로 업그레이드하려는 경우 페이지 상단 우측 또는 하단의 🚀견적 문의 버튼을 통해 문의를 남겨 주십시오.
-성능-

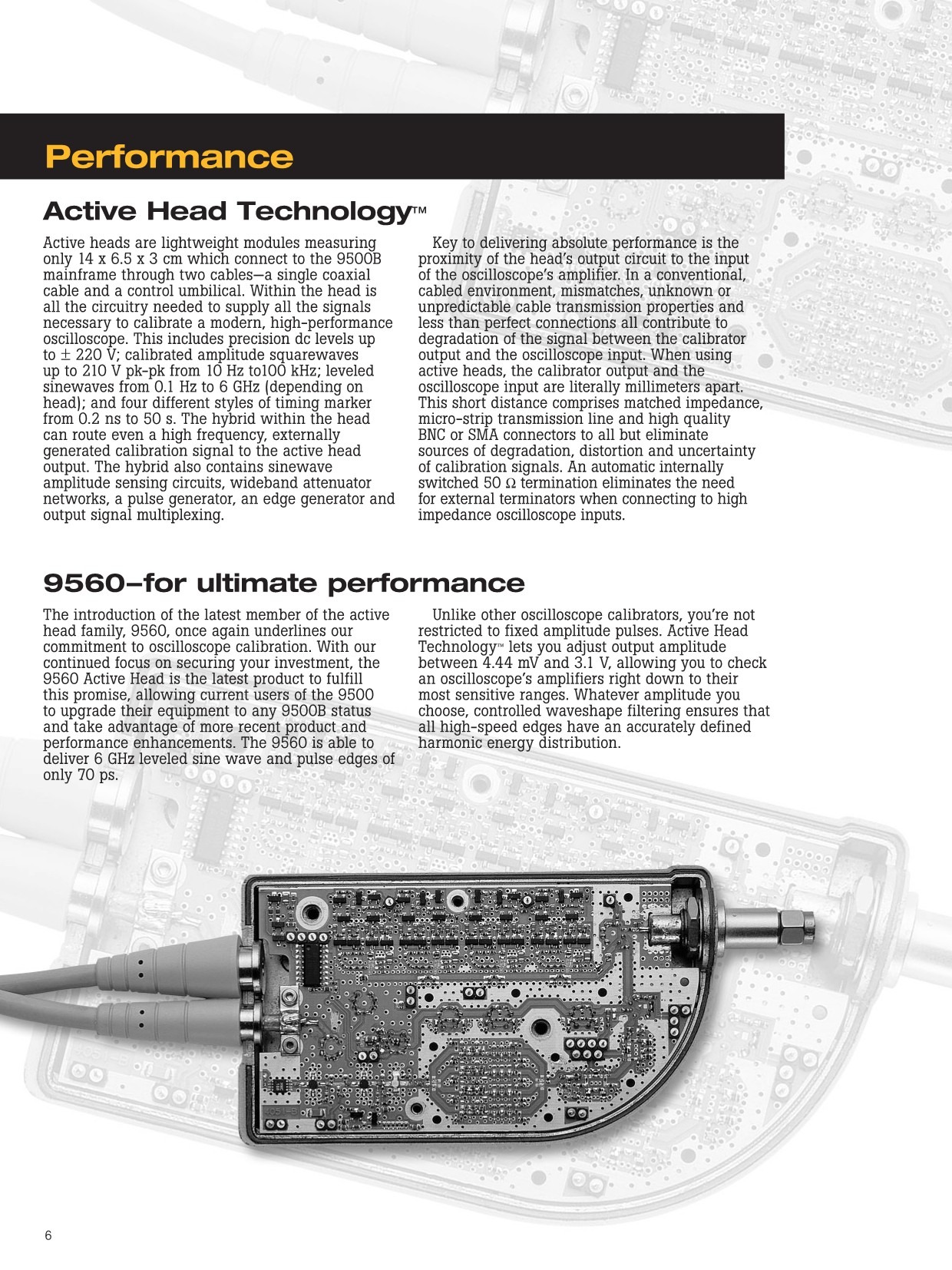

Active Head Technology™
능동헤드는 14 × 6.5 × 3 cm 의 소형 경량 모듈로서 2개의 케이블 즉 단일의 동축케이블과 제어선을 통하여 9500B 메인프레임에 연결됩니다. 헤드 내에는 현대적인 고성능 오실로스코프의 교정에 필요한 신호들을 공급하는 데에 필요한 모든 회로를 포함하고 있습니다. 이는 ± 220까지의 정밀 DC 레벨 · 10 Hz ~ 100 kHz에서의 최고 210 V pk-pk 의 진폭교정 구형파 · 0.1 Hz ~ 6 GHz의 레벨 정현파(헤드에 따라 결정) 그리고 0.2 ns ~ 50 s의 4종의 상이한 형식의 타이밍 마커가 포함됩니다. 또한 하이브리드는 정현파 진폭검출회로와 광대역 감쇄기 네트워크 · 펄스발생기 · 에지검출기 · 출력신호 다중화도 포함합니다. 절대성능의 제공에 있어 오실로스코프 증폭기 입력에 대한 헤드 출력회로의 근접성이 필수적입니다. 기존의 유선환경에 있어 부정합, 알려지지 않거나 예측이 불가능한 케이블전송 속성과 완벽하지 못한 연결 모두 교정기 출력과 오실로스코프 입력간의 신호의 열화요인으로 작용합니다. 능동헤드를 사용하는 경우 교정기 출력과 오실로스코프 입력간의 거리는 수 mm에 불과합니다. 이 짧은 거리는 정합 임피던스 · 마이크로스트립 전송선 그리고 고급 BNC 또는 SMA 커넥터를 포함하여 교정신호의 열화 · 왜곡과 불확실성의 원천을 거의 제거합니다. 내부 자동 절체형 50 Ω 종단은 고임피던스 오실로스코프 입력에 대한 연결시의 외부 종단기에 대한 필요성을 제거합니다.
9560 : 최고 성능
능동헤드 제품군의 최신 제품인 9560의 출시는 오실로스코프 교정에 대한 당사의 사명을 또다시 입증하는 것입니다. 귀사의 투자 보안에 대한 당사의 지속적인 노력으로, 최근 보안성을 높인 9560 능동헤드는 최신 제품을 선보임으로써 이러한 약속을 이행하였습니다. 이 제품은 9500의 현재 사용자들이 자사의 장비를 모든 9500B의 상태로 업그레이드하며 보다 최신의 제품과 성능향상을 활용할 수 있도록 합니다. 9560은 6 GHz 레벨 정현파와, 70 ps의 펄스에지를 출력할 수 있습니다. 여타 오실로스코프 교정기의 경우와 달리 고정진폭 펄스로 제한되지 않습니다. Active Head Technology™는 출력진폭을 4.44mV와 3.1V 사이에서 조정할 수 있도록 하여, 오실로스코프 증폭기를 가장 감도가 높은 범위까지 확인할 수 있습니다. 어떤 진폭을 선택하건 간에 제어파형 필터링은 모든 고속에지들이 정확하게 정의된 고조파에너지 분포를 보유하도록 보장합니다.

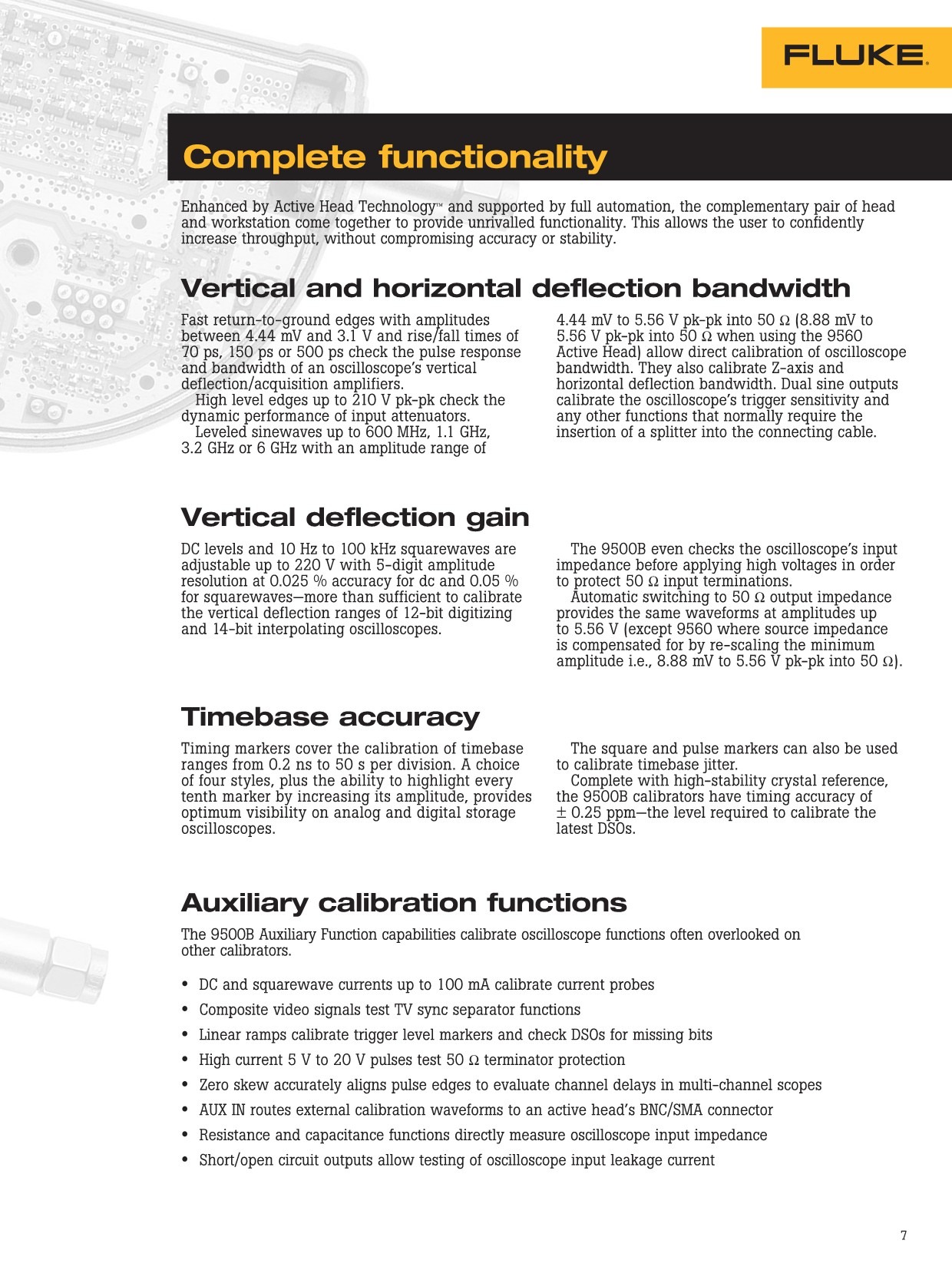

-완전한 기능성-
수직 및 수평편향 대역폭
4.44 mV와 3.1 V 진폭, 70 ps · 150 ps 또는 500 ps 상승·하강 시간의 고속 그라운드 복귀 에지들을 이용하여 오실로스코프의 수직 편향·수집 증폭기의 펄스스응답과 대역폭을 확인합니다. 최고 210 V pk-pk의 높은 레벨의 에지들을 이용하여 입력 감쇄기들의 동적 성능을 확인합니다. 50 W에 대해 4.44 mV ~ 5.56 V pk-pk (9650 능동헤드 사용 시 50 W에 대해 8.88 mV - 5.56 V pk-pk) 진폭범위의 최대 600 MHz · 1.1 GHz · 3.2 GHz 또는 6 GHz의 레벨 정현파를 이용하여 오실로스코프 대역폭의 직접교정을 실행합니다. 이들은 또한 Z축과 수평편향 대역폭의 교정에도 사용됩니다. 2중 정현파 출력은 일반적으로 연결케이블에 분배기를 연결해야 하는, 오실로스코프의 트리거 감도와 여타 기능들에 대한 교정을 실행합니다.
수직편향이득
DC 레벨과 10 Hz ~ 100 kHz 구형파는 DC에 대해 0.025 % 정확도 그리고 구형파에 대해 0.05 %의 정확도로 5 디지트 진폭분해능으로 최고 220 V까지 조정 가능하며, 이는 12 비트 디지털화 및 14 비트 보간 오실로스코프의 수직편향범위를 교정하는 데에 충분합니다. 9500B는 50 W 입력종단을 보호하기 위해 고전압 인가 전에 오실로스코프의 입력임피던스를 확인합니다. 50 Ω 출력임피던스로의 자동스위칭은 5.56 V까지의 진폭에 대해 동일한 파형을 제공합니다. (9560의 경우는 최소진폭 즉 8.88 mV ~ 5.56 V pk-pk 를 50Ω 으로 재조정하여 소스 임피던스를 보상하므로 예외)
타임베이스 정확도
타이밍 마커는 눈금당 0.2 ns ~ 50 s의 타임베이스 범위에 대한 교정을 지원합니다. 4개 형식의 선택과, 진폭 증대를 통한 매 10번째 마커를 하이라이트할 수 있는 기능은 아날로그와 디지털 스토리지 오실로스코프상에서 최적의 가시성을 제공합니다.
또한 사각 및 펄스 마커는 타임베이스 지터를 교정하는 데에도 사용가능 합니다. 고안정도 수정기준 발진기를 내장한 9500B 교정기들은 ± 0.25 ppm 의 타이밍 정확도를 갖추고 있으며 이는 최신의 DSO에 대한 교정에 요구되는 레벨입니다.
보조 교정기능들
9500B 보조 기능들은 타 교정기에서 흔히 간과되는 오실로스코프 기능들에 대한 교정을 실행합니다.
- 전류프로브의 교정을 위한 쵝 100 mA의 DC 및 구형파 전류
- TV 동기분리기 기능의 시험을 위한 컴포지트 영상 신호들
- 트리거 레벨 마커의 교정과 DSO의 누락비트 시험을 위한 선형 램프
- 50 W 종단보호의 시험을 위한 대전류 5 V ~ 20 V 프로브
- 0의 스큐에 의해 펄스에지를 복수 채널 스코프에서의 채널 지연 평가를 위한 펄스에지의 정확한 정렬
- AUX IN은 외부 교정 파형을 능동 헤드의 BNC/SMA 커넥터에 라우팅
- 오실로스코프의 입력임피던스를 직접 측정하는 저항 및 용량기능
- 단락/개방회로 출력은 오실로스코프 입력 누설 전류 시험 지원
플루크 FLUKE 9500B 오실로스코프 교정기

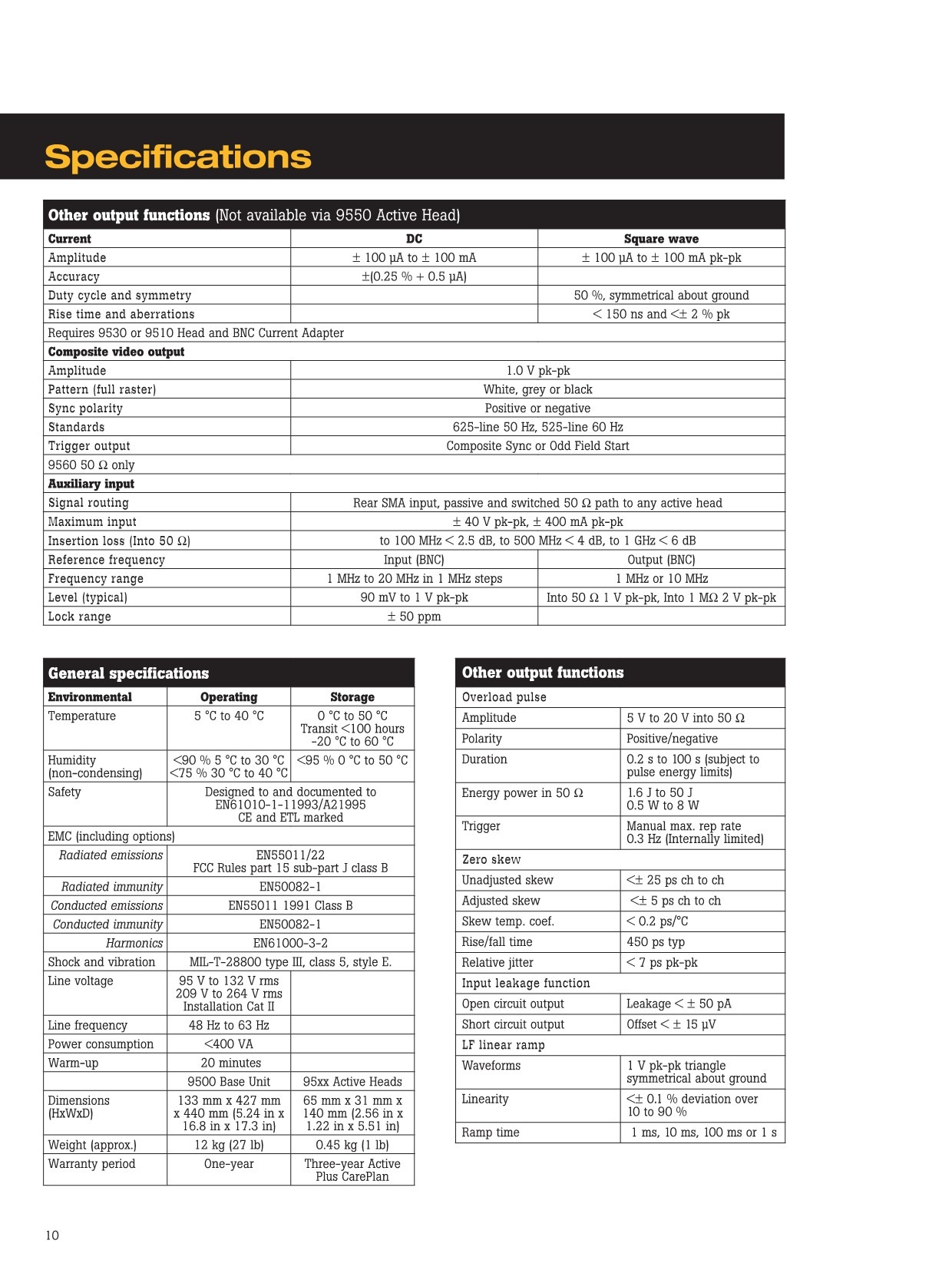

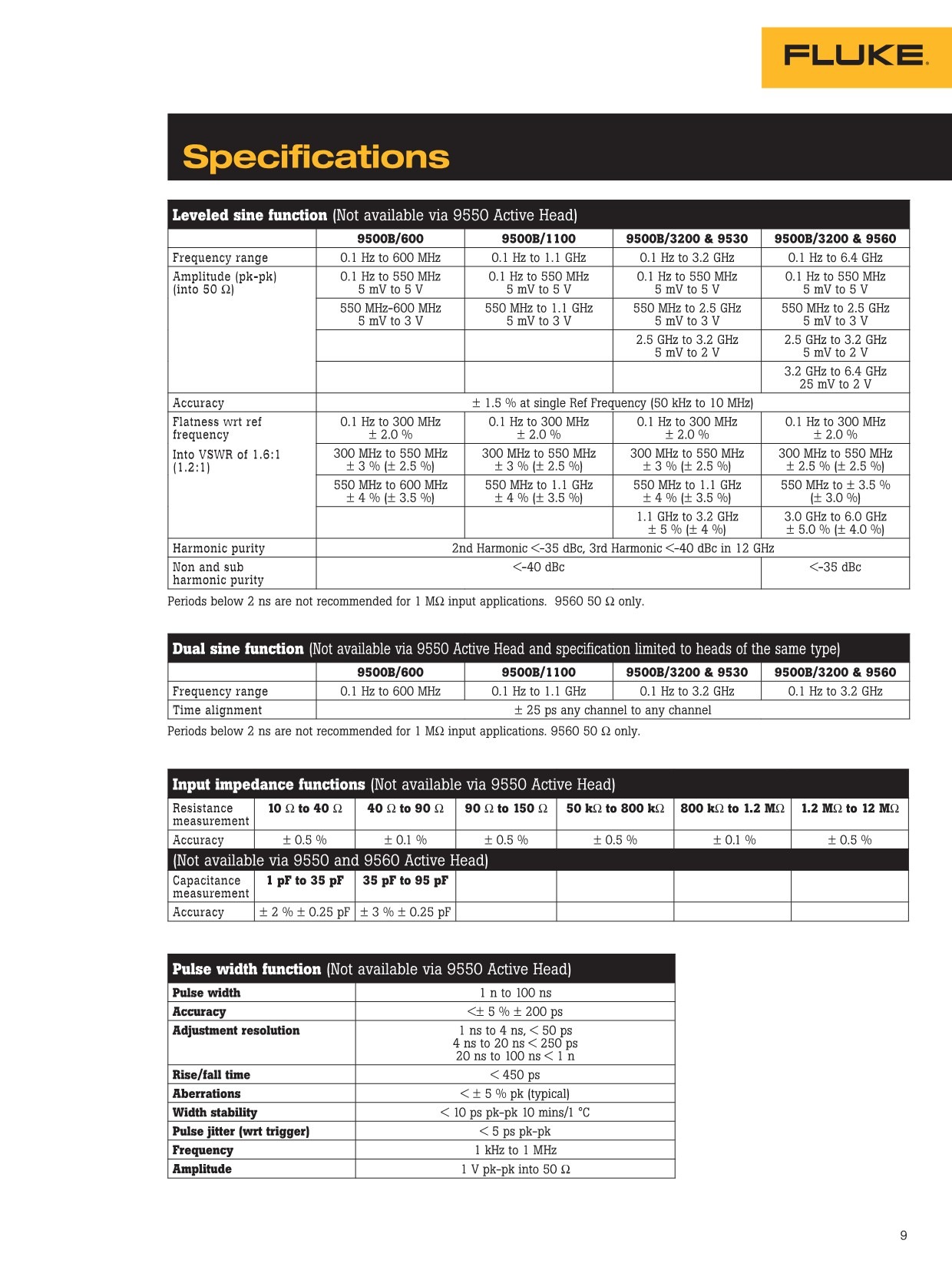

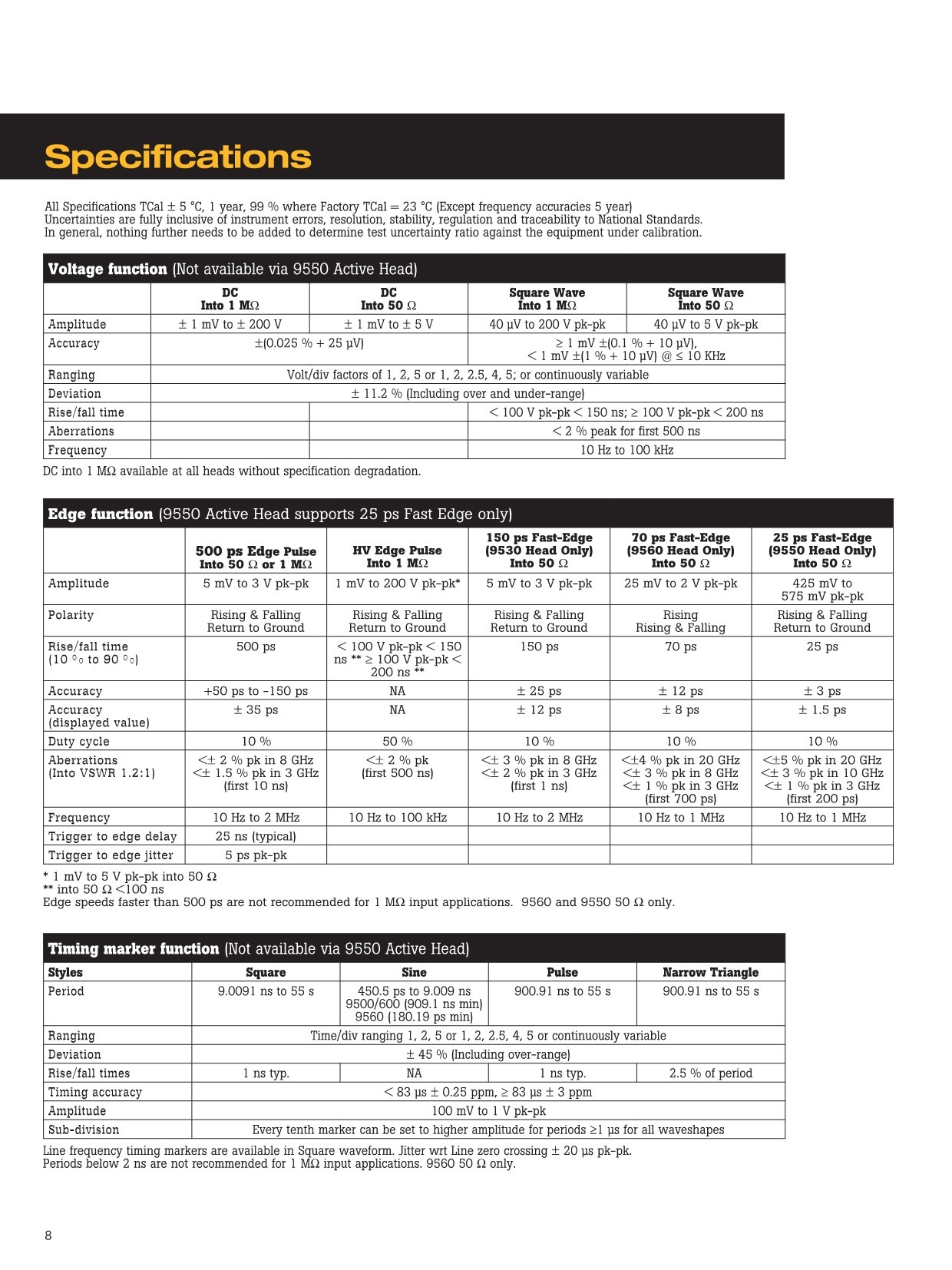

■ 제품 사양 (Specifications)
FLUKE 9500B 제품 데이터시트의 핵심 사양입니다.
- with any mainframe. 9560 extended 6 GHz bandwidth Active Head
- to ± 220 V; calibrated amplitude squarewaves output and the oscilloscope input. When using
- from 0.2 ns to 50 s. The hybrid within the head micro-strip transmission line and high quality
- adjustable up to 220 V with 5-digit amplitude impedance before applying high voltages in order
- resolution at 0.025 % accuracy for dc and 0.05 % to protect 50 W input terminations.
- for squarewaves—more than sufficient to calibrate Automatic switching to 50 W output impedance
- and 14-bit interpolating oscilloscopes. to 5.56 V (except 9560 where source impedance
- ranges from 0.2 ns to 50 s per division. A choice to calibrate timebase jitter.
- • DC and squarewave currents up to 100 mA calibrate current probes
- • High current 5 V to 20 V pulses test 50 W terminator protection
- Accuracy ±(0.025 % + 25 µV) ≥ 1 mV ±(0.1 % + 10 µV),
- Frequency 10 Hz to 100 kHz
- Accuracy +50 ps to -150 ps NA ± 25 ps ± 12 ps ± 3 ps
- Accuracy ± 35 ps NA ± 12 ps ± 8 ps ± 1.5 ps
- Timing accuracy < 83 µs ± 0.25 ppm, ≥ 83 µs ± 3 ppm
- Accuracy ± 1.5 % at single Ref Frequency (50 kHz to 10 MHz)
- Time alignment ± 25 ps any channel to any channel
- Accuracy <± 5 % ± 200 ps
- Adjustment resolution 1 ns to 4 ns, < 50 ps
- Frequency 1 kHz to 1 MHz
- Accuracy ±(0.25 % + 0.5 µA)
- Signal routing Rear SMA input, passive and switched 50 W path to any active head
- Maximum input ± 40 V pk-pk, ± 400 mA pk-pk
- Lock range ± 50 ppm
- Line voltage 95 V to 132 V rms Input leakage function
- Line frequency 48 Hz to 63 Hz Short circuit output Offset < ± 15 µV
- Power consumption <400 VA LF linear ramp
- Weight (approx.) 12 kg (27 lb) 0.45 kg (1 lb)

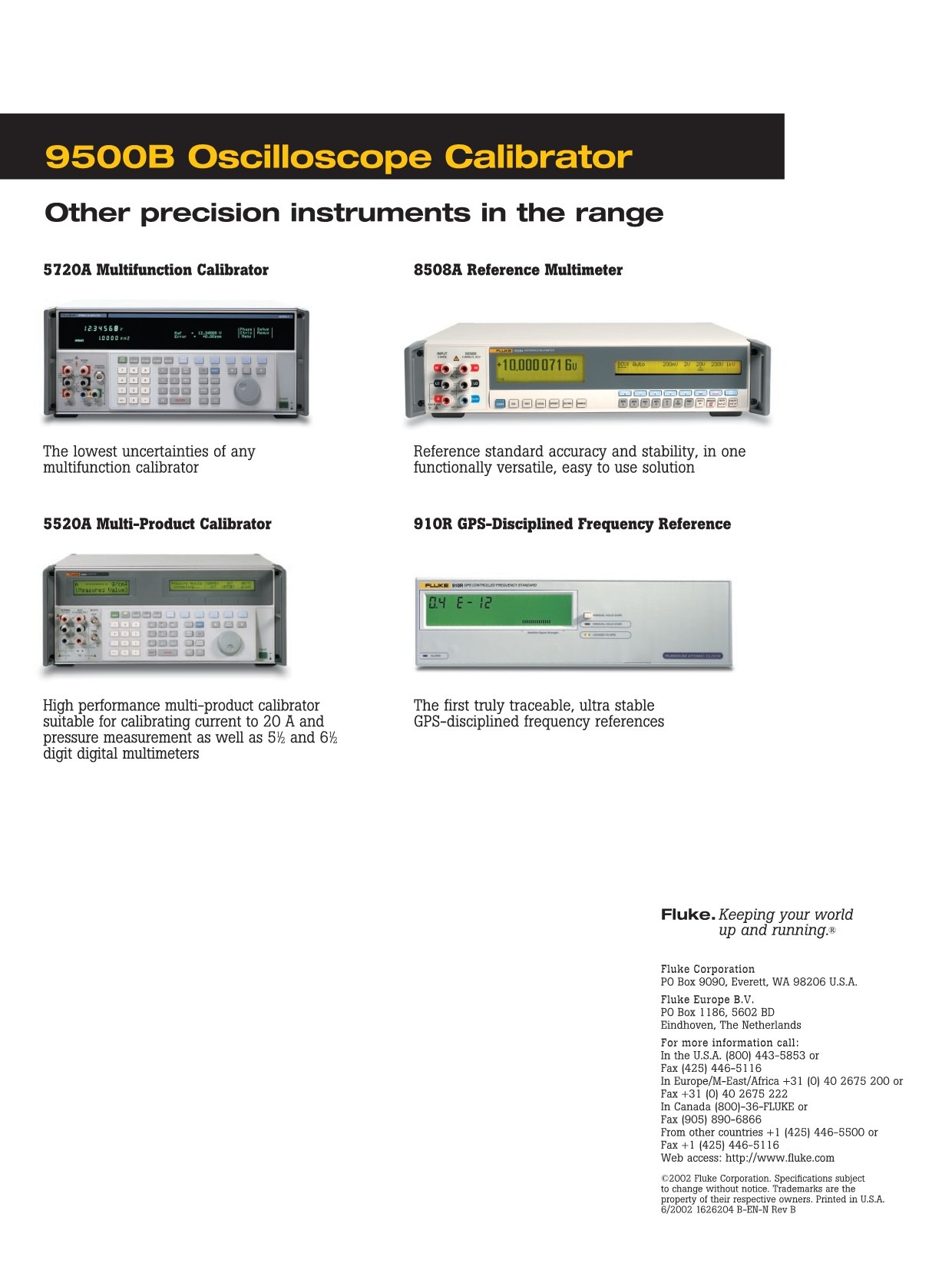

- 5520A Multi-Product Calibrator 910R GPS-Disciplined Frequency Reference
- suitable for calibrating current to 20 A and GPS-disciplined frequency references
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
