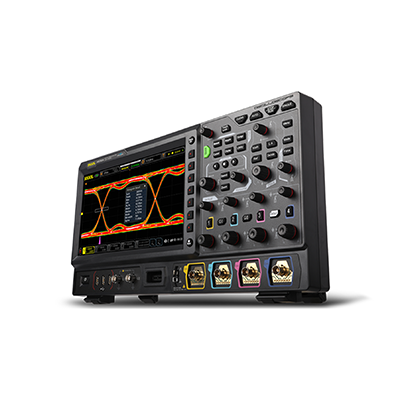

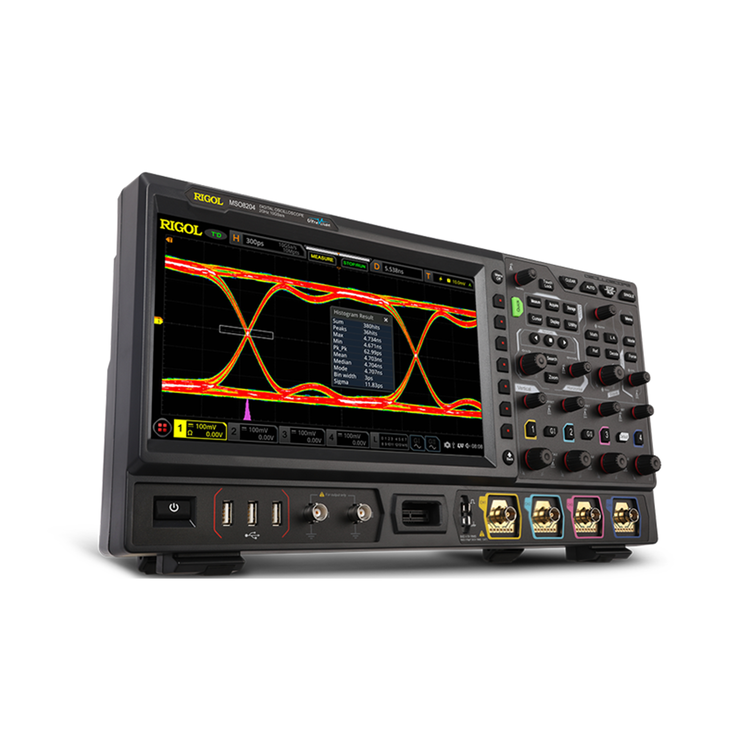

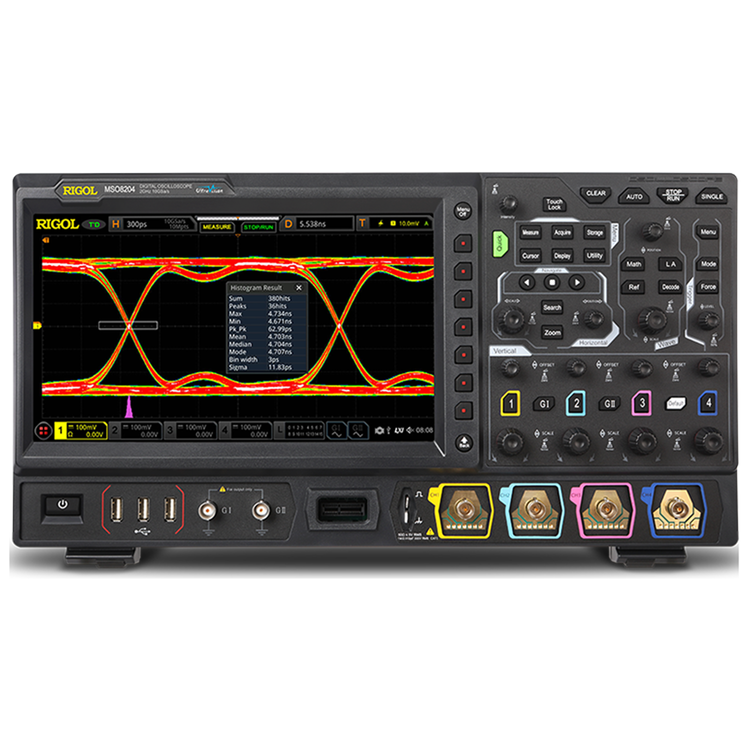

리골 RIGOL MSO8204 디지털 오실로스코프
리골 RIGOL MSO8000 디지털 오실로스코프 시리즈
MSO8064 / MSO8104 / MSO8204

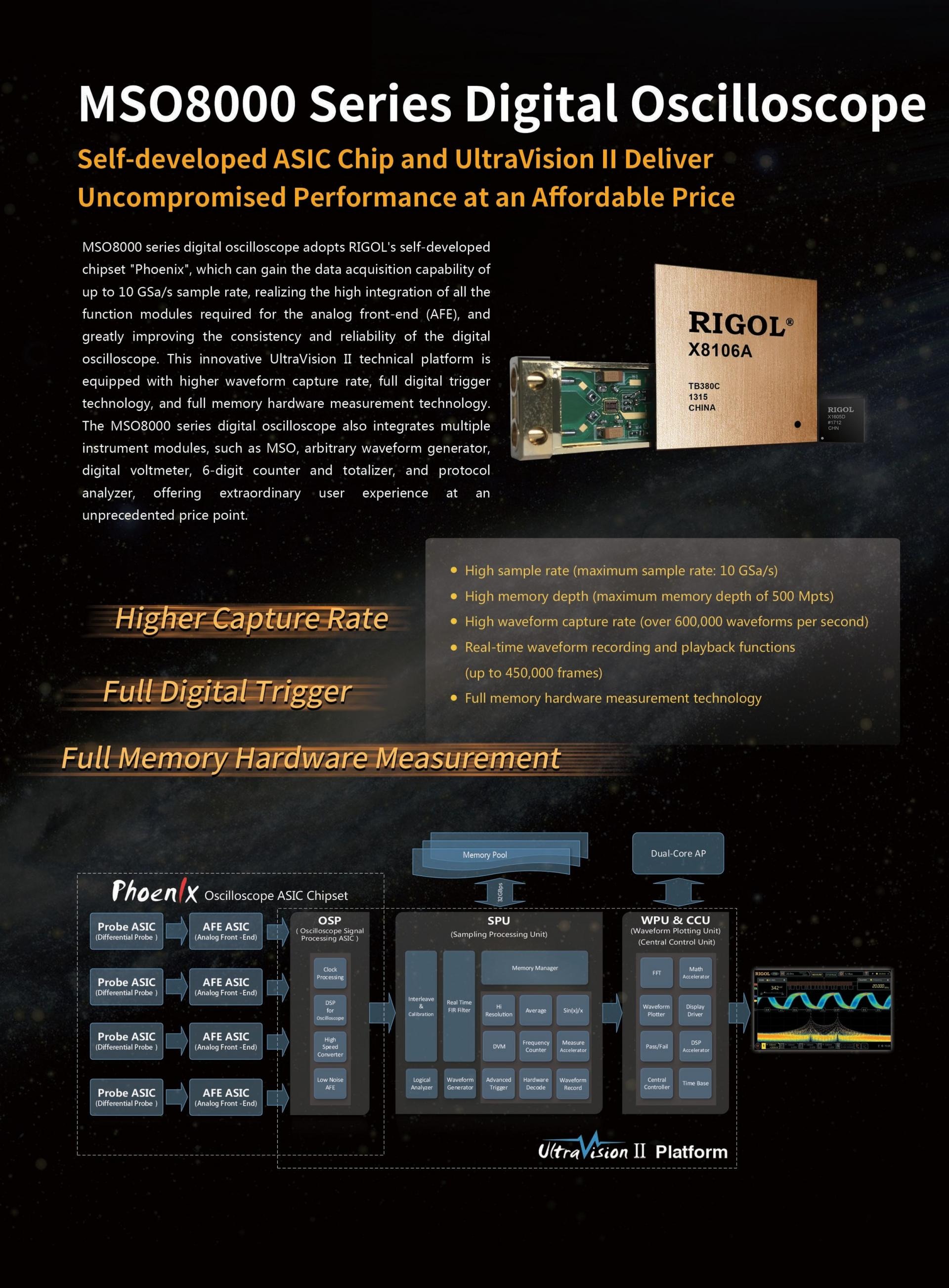

MSO8000 시리즈 오실로스코프는 리골(RIGOL)에서 자체 개발한 ASIC 칩 세트와 RIGOL의 UltraVision II 아키텍쳐를 바탕으로 한 고성능 혼합 신호용 디지털 오실로스코프입니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
리골 RIGOL
MSO8000
디지털 오실로스코프 시리즈 – Digital Oscilloscope Series
• MSO8000 Series
MSO8064 ・ MSO8104 ・ MSO8204
주요 특징
소개
설명

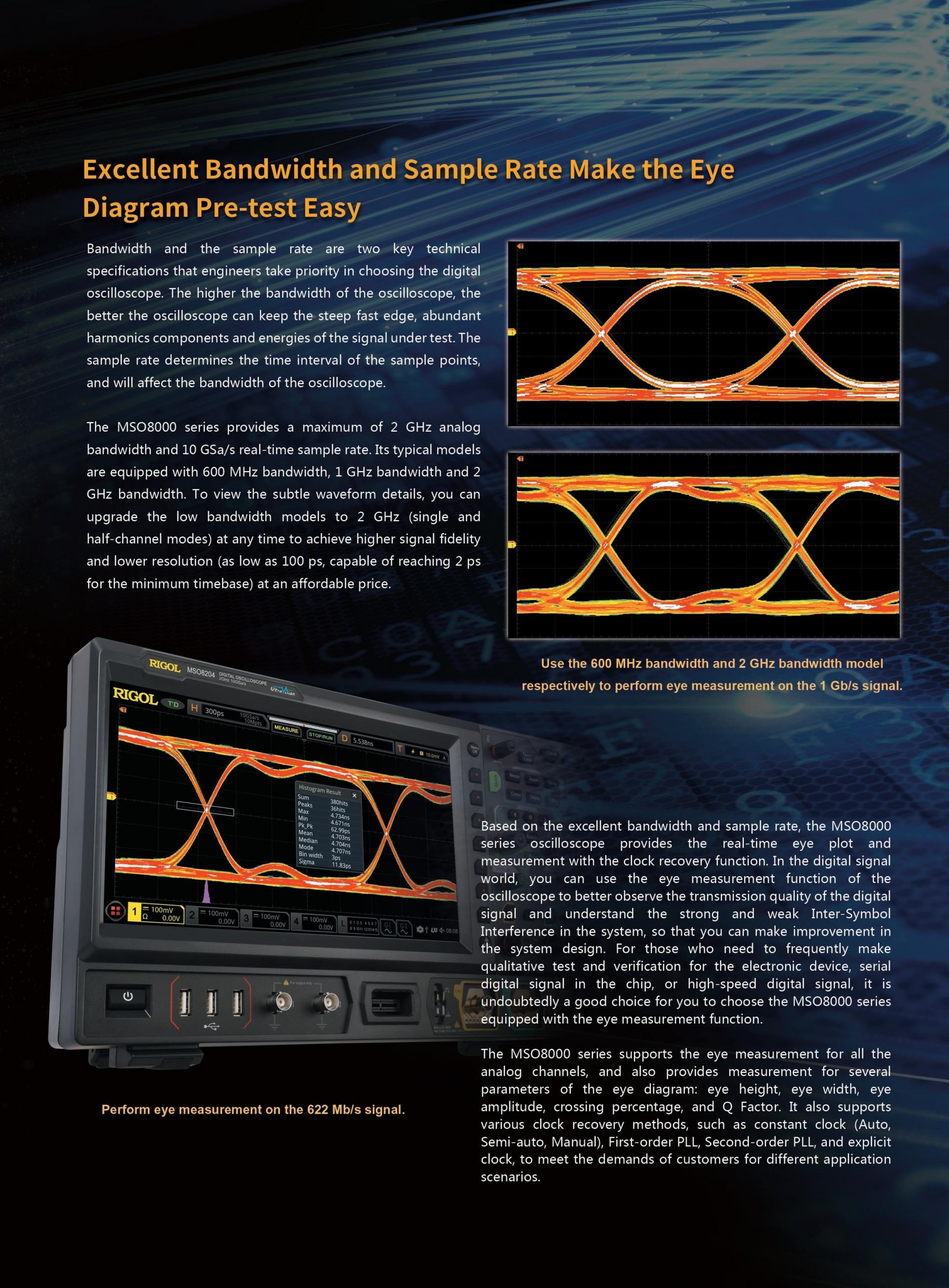

탁월한 대역폭 및 샘플링 속도

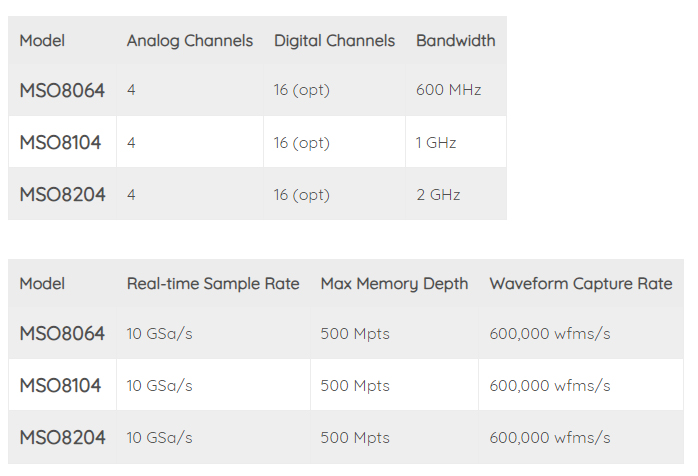

MSO8000 시리즈는 최대 2GHz 주파수 대역, 최대 샘플링 속도 10GSa/s 성능을 통해 가장 경제적인 방법으로 동급 최강의 성능를 얻을 수 있습니다 .

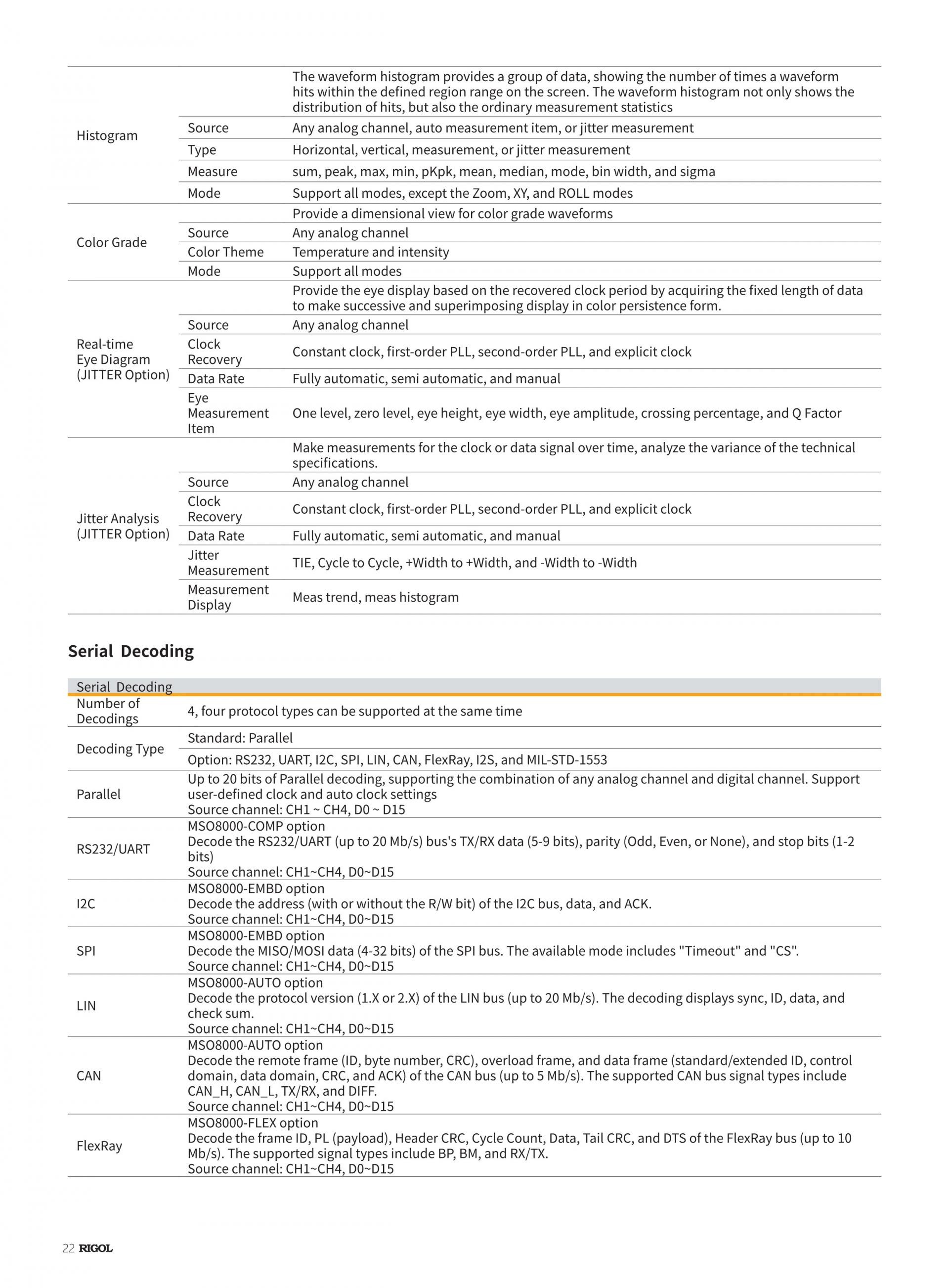

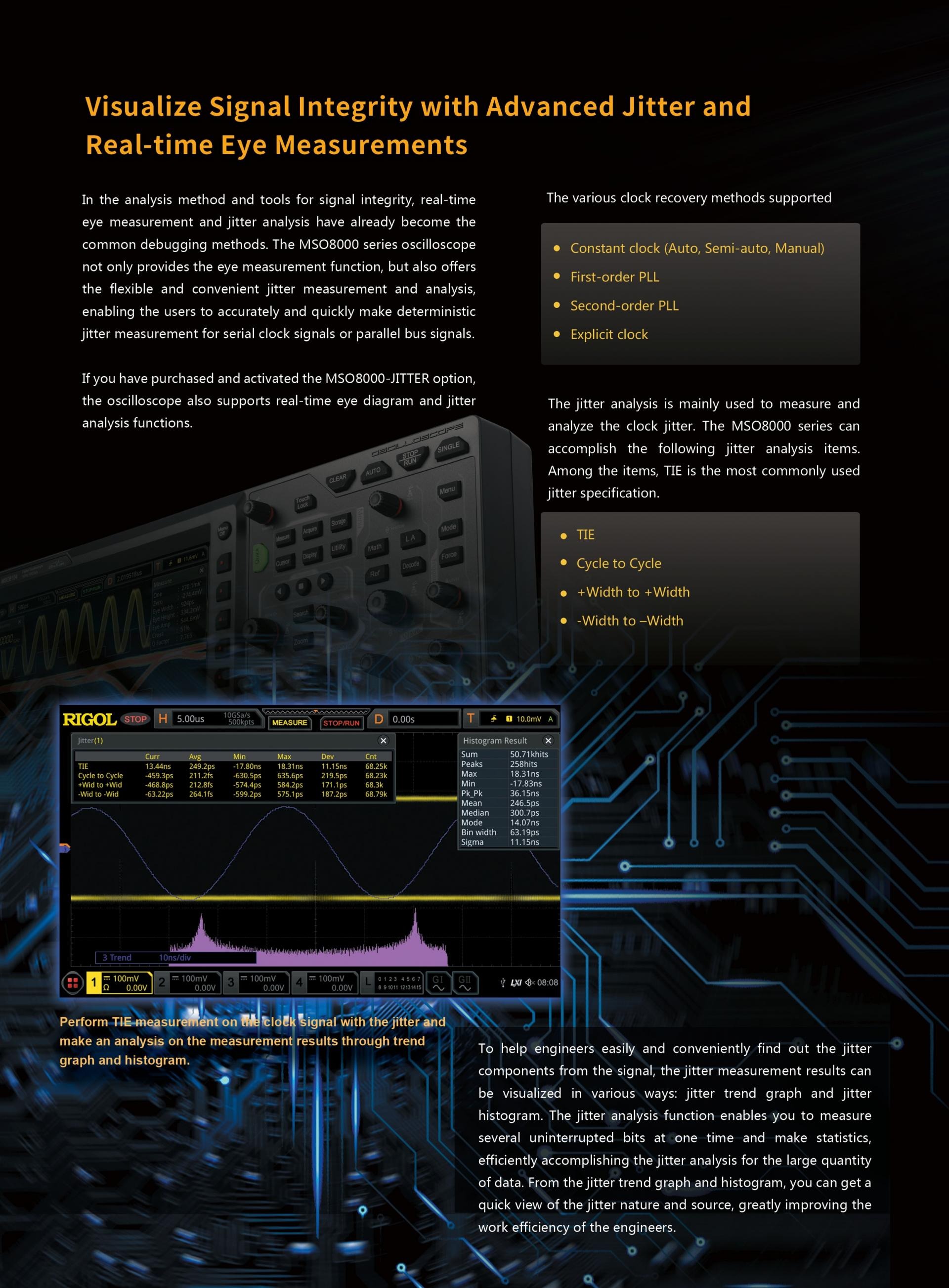

경제적이고 실용적인 지터 및 실시간 아이다이어그램 분석
이전에 너무 비싼 분석 도구를 사용하여 신호 충실도를 평가하던 지터 및 실시간 아이다이어그램 분석에 대하여 MSO8000은 고속 설계에서 눈에 띄지 않은 미묘한 타이밍 문제를 시각화합니다.

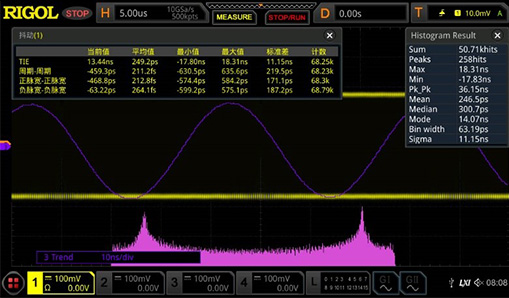

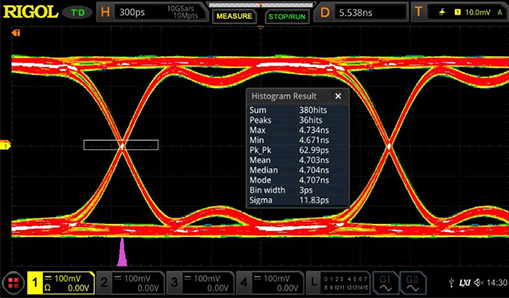

지터 분석 히스토그램, 트렌드 표시
MSO8000-JITTER 옵션을 갖춘 MSO8000 시리즈는 지터 및 실시간 아이 해석을 가능하게합니다. 아이 다이어그램, 히스토그램, 지터 트렌드를 사용하여 오류 소스를 시각화함으로써 고속 클럭 및 디지털 데이터 라인의 미묘한 타이밍을 디버깅합니다.

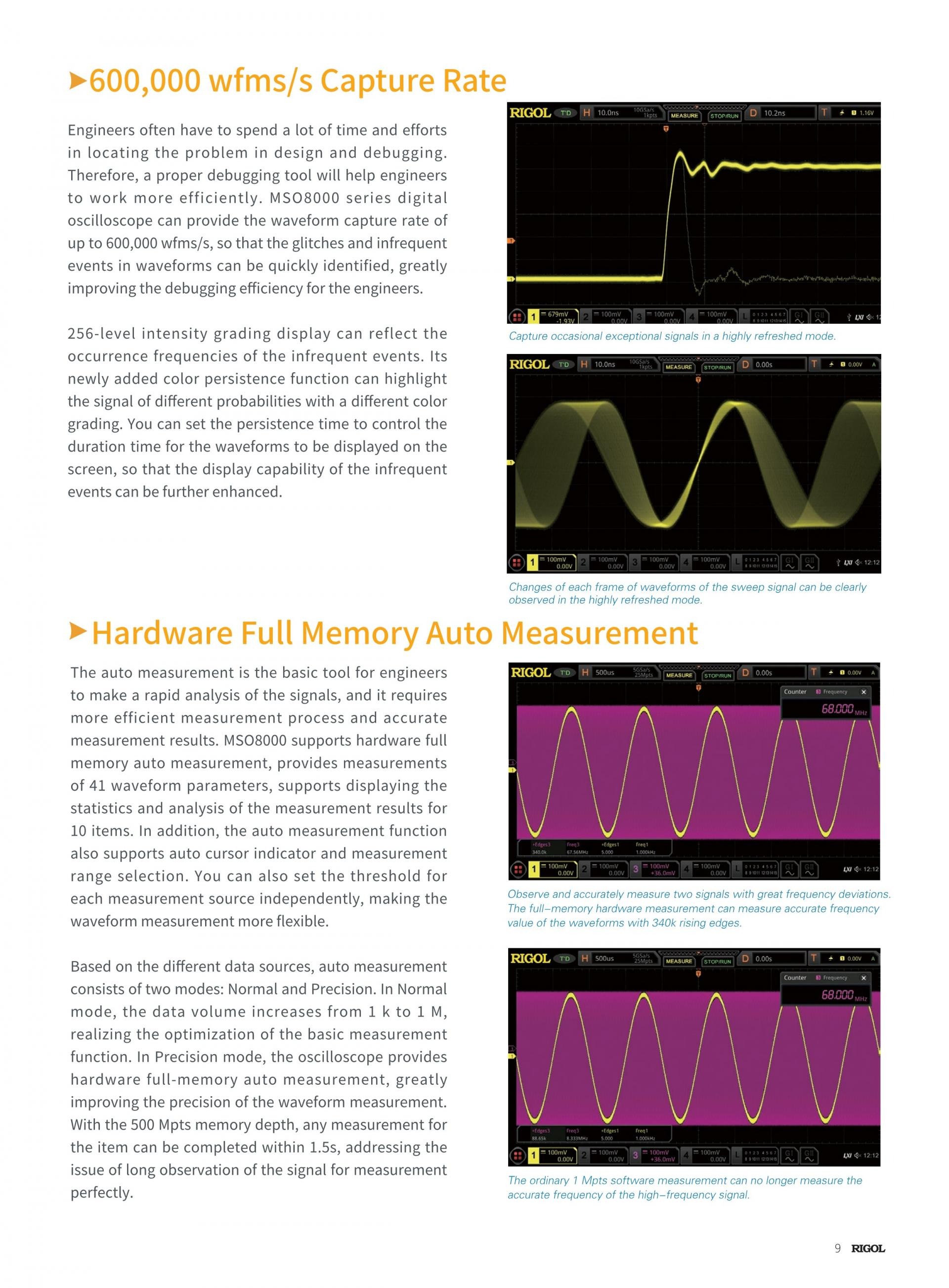

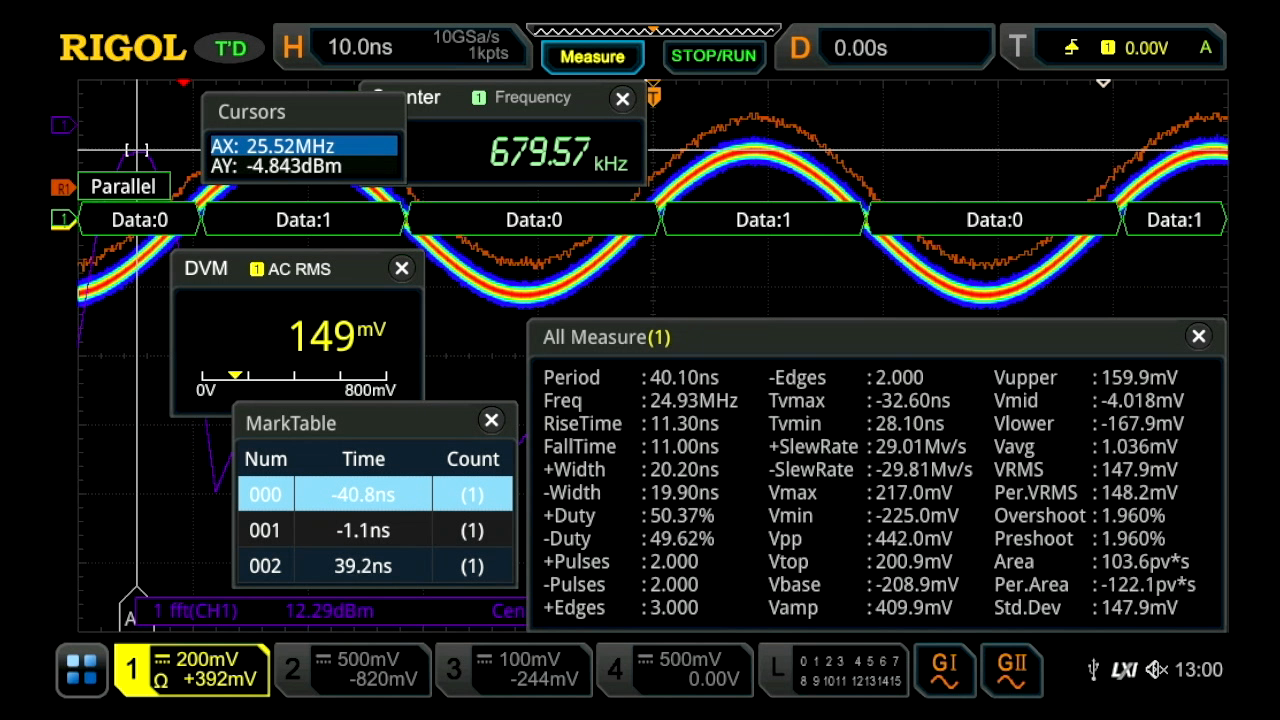

전체 메모리 하드웨어 측정
화면에 표시되는 파형 데이터에 제한되지 않고 여러주기의 고주파 신호 측정 결과를 정확하게 얻을 수 있습니다.

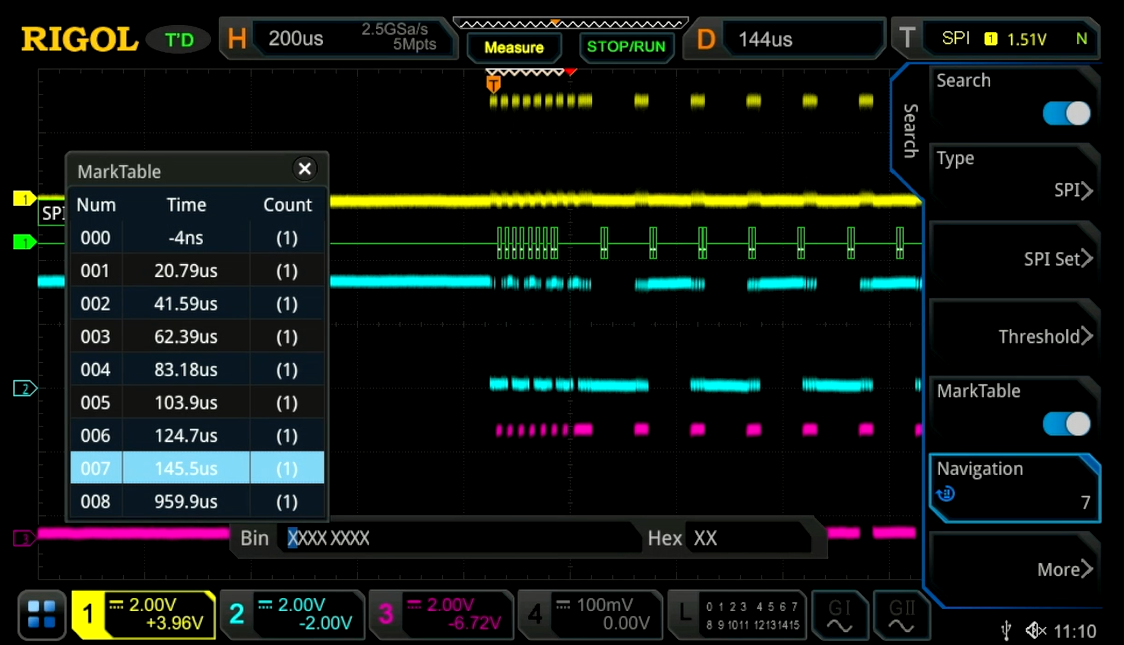

임베디드 직렬 버스 설계의 디버그 및 분석을 가속화하기 위해 직렬 버스 트래픽을 트리거링, 디코딩 및 시각화합니다.

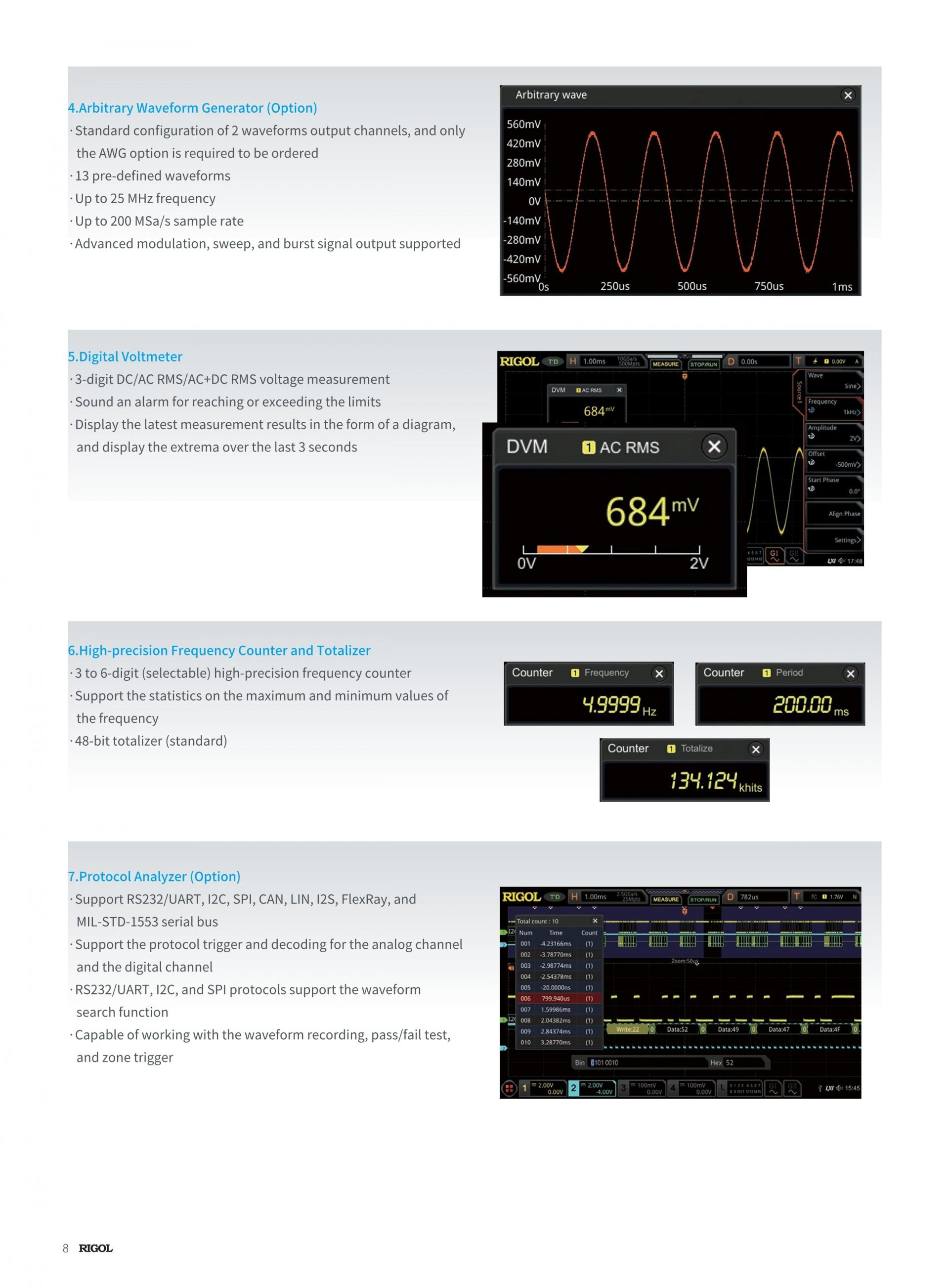

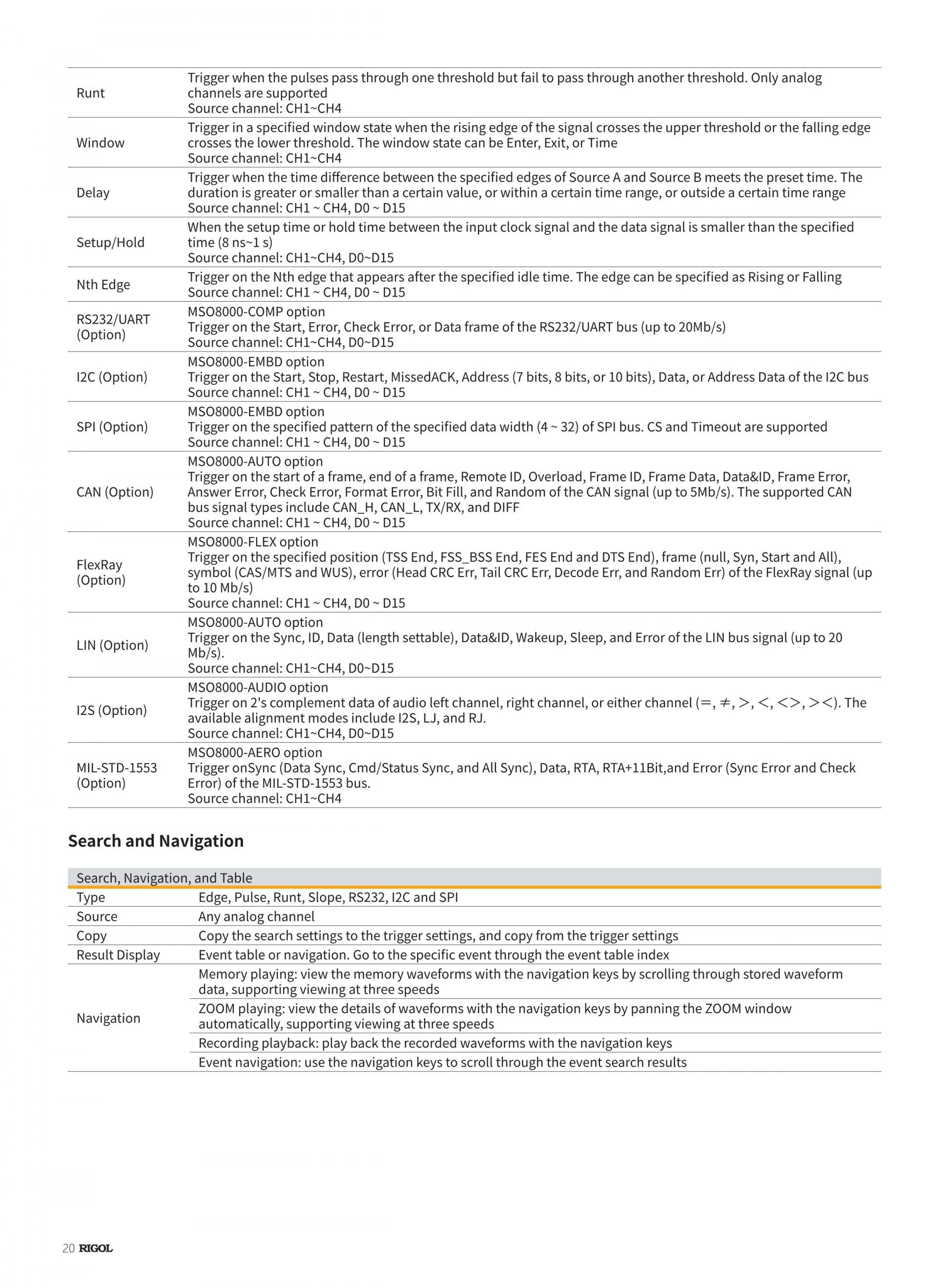

MSO8000 시리즈는 최대 4 개의 직렬 버스를 동시에 디코딩하고 포괄적 인 이벤트 테이블에서 트래픽을 표시 할 수 있습니다. RS232 / UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553 시리얼 버스를 분석 할 수 있습니다. 검색 및 마크 기능으로 빠르고 쉽게 디버깅 할 수 있습니다.
오실로스코프의 트리거 이벤트 사이의 데드 타임을 최소화하여 랜덤으로 산발적 이벤트의 관측 기회를 늘립니다.
캡처 속도를 빨리하면 산발적 현상을 관측하기 쉬워집니다. 오실로스코프의 기능의 대부분은 캡처 속도를 희생하지 않고 사용할 수 있기 때문에 높은 신호 충실도에서 상세한 분석이 가능합니다.

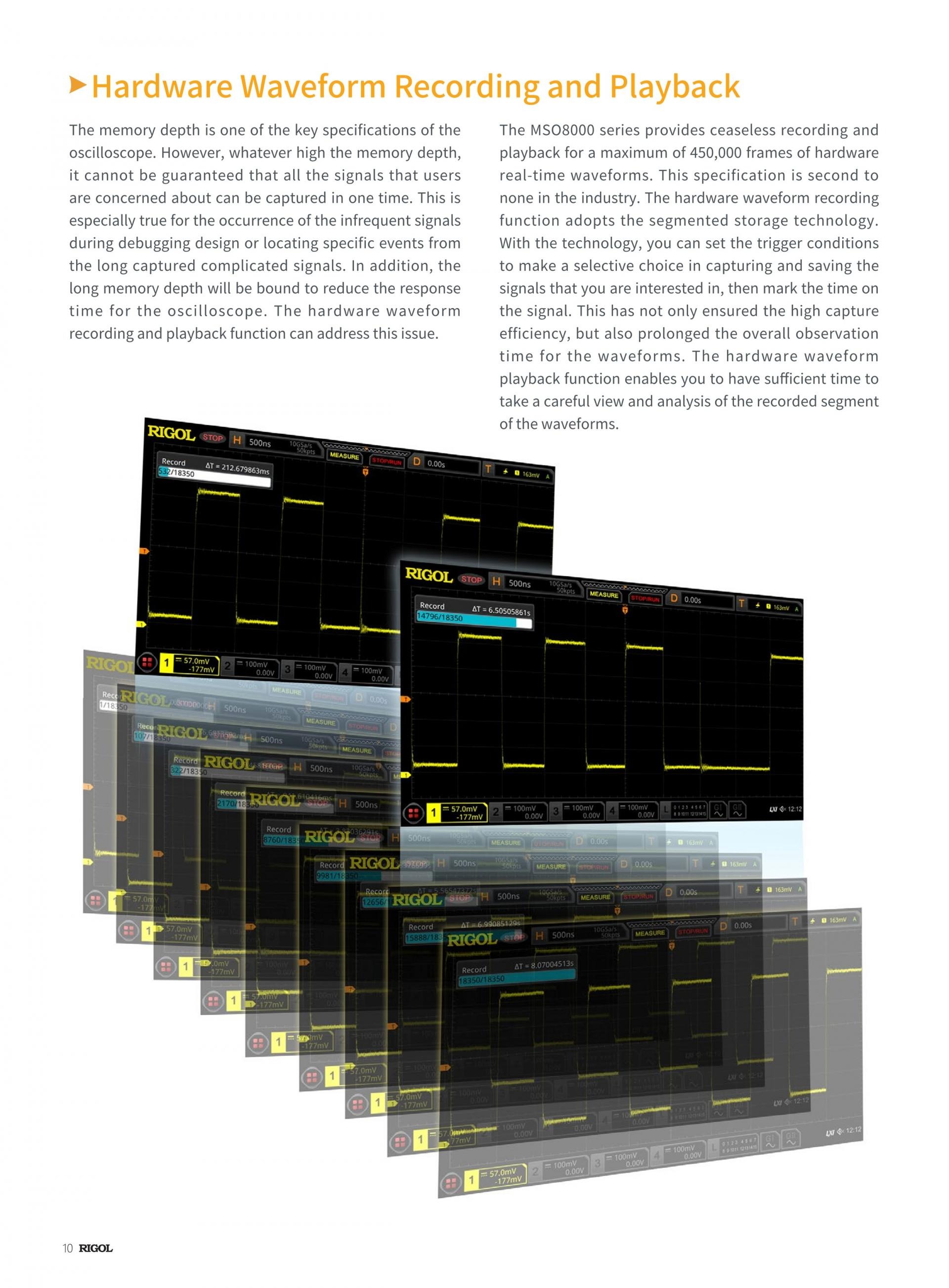

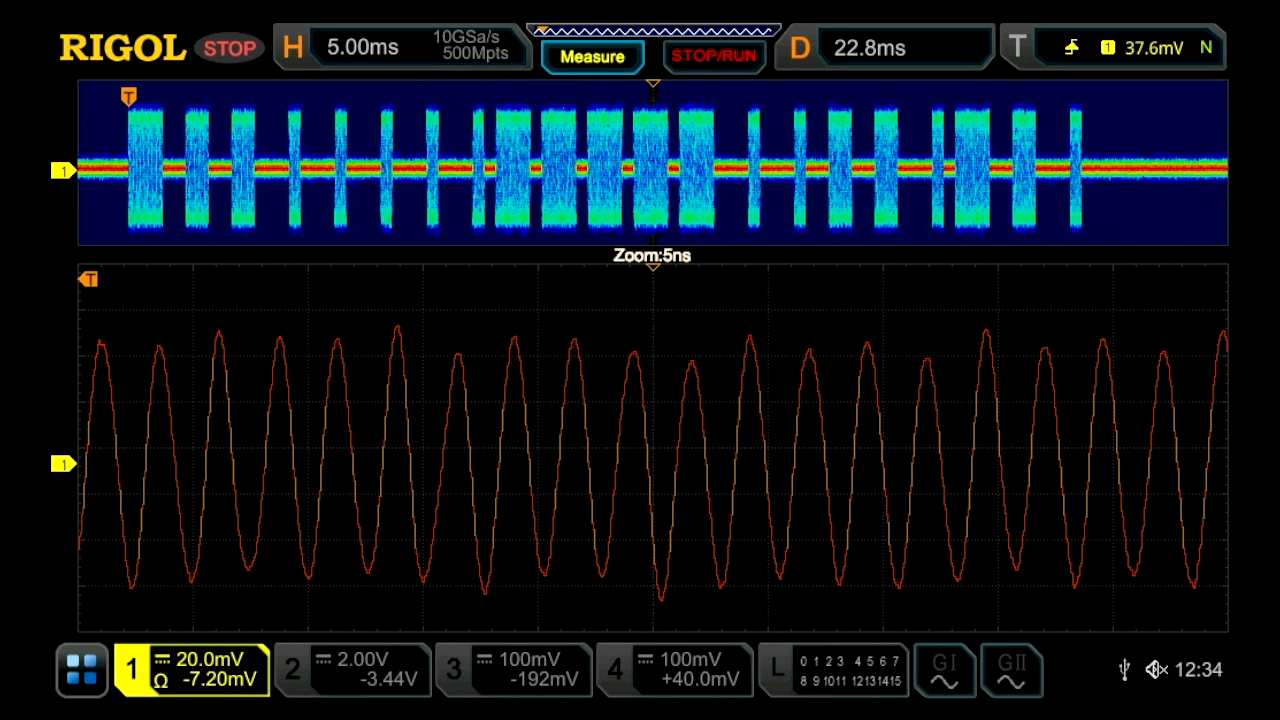

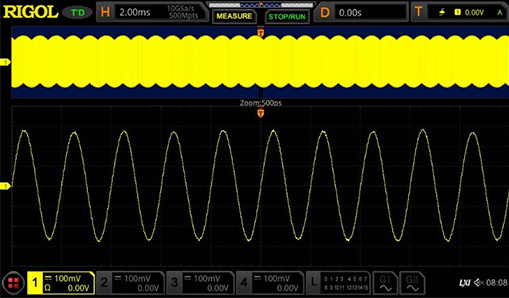

긴 메모리 용량과 높은 샘플링 속도에 따라 복잡하고 긴 신호 중에서 문제점을 알아낼 수 있습니다.

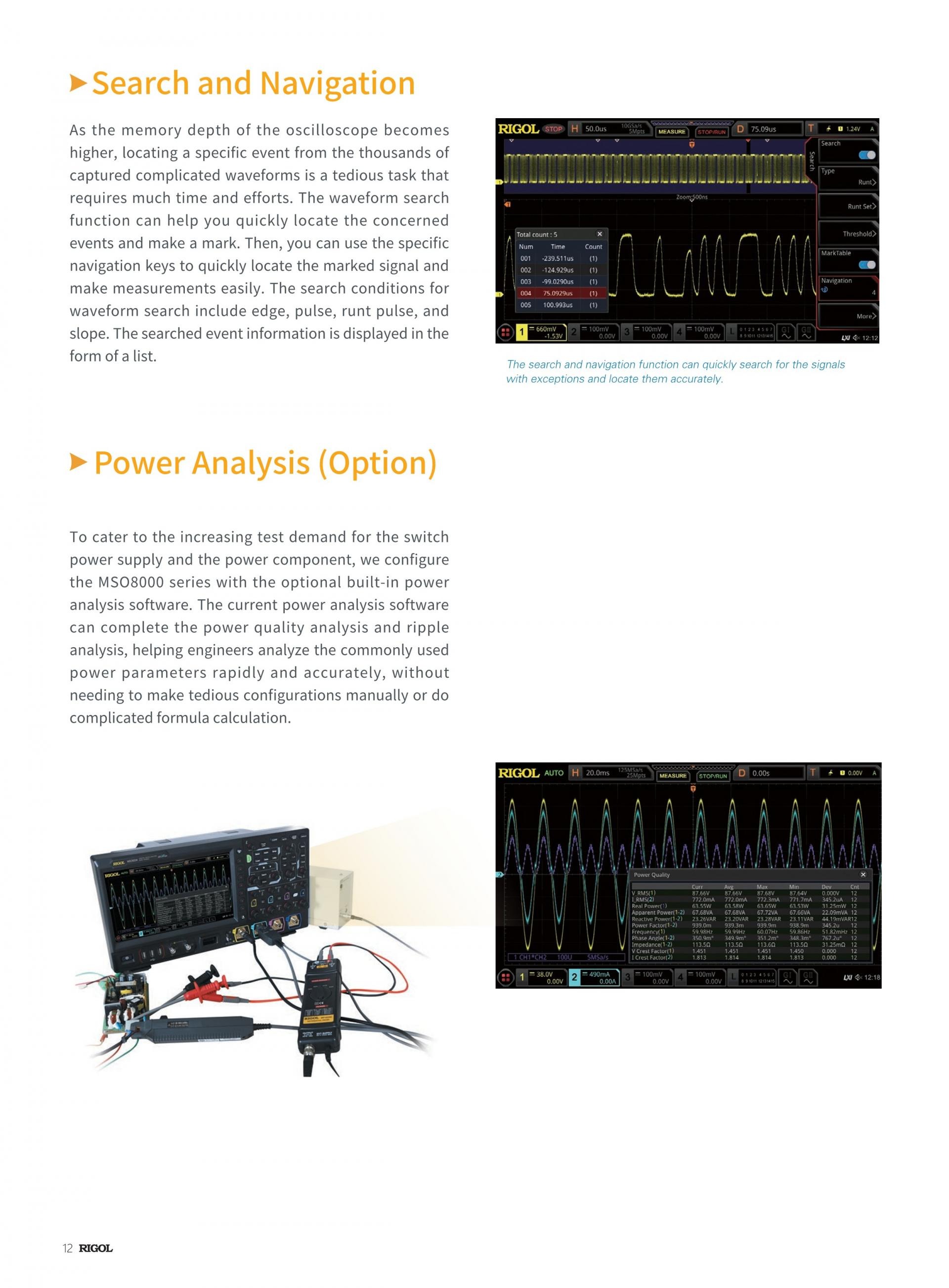

MSO8000는 검색 탐색 및 파형 기록 및 재생을 통해 최대 500M 포인트의 메모리 용량의 사용이 더욱 용이해졌습니다.
리골 RIGOL MSO8000 디지털 오실로스코프 시리즈 MSO8064 / MSO8104 / MSO8204
