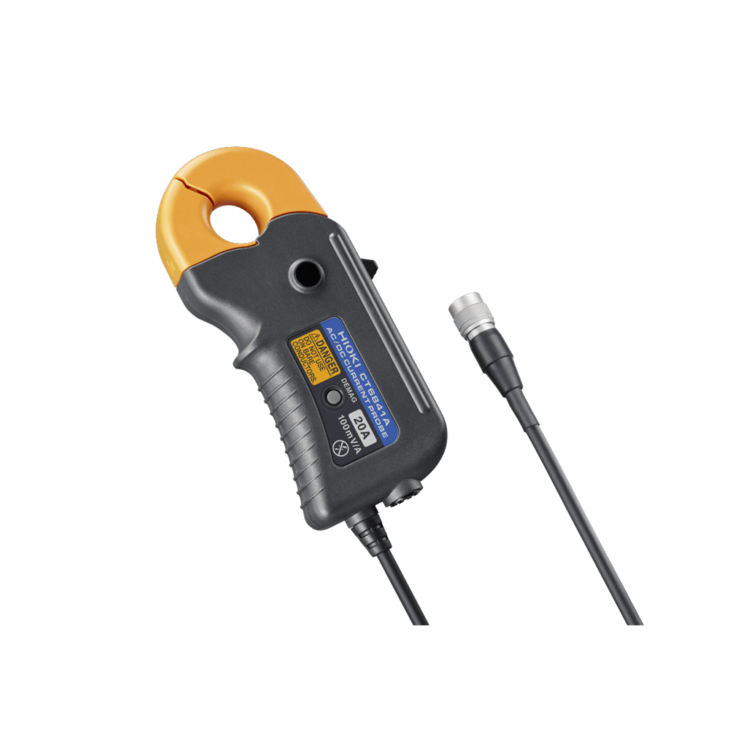

히오키 HIOKI CT6841A – AC/DC 커런트 프로브
주요 특징
제품 개요
클램프형에서 비교할 수 없는 측정 정밀도를 실현
클램프형 전류 센서는 편의성이 높게 평가되는 한편, 낮은 측정 정밀도가 과제였습니다. CT6840A 시리즈는 클램프형에서 비교할 수 없는 측정 정밀도를 실현한 전류 센서입니다. 배터리로 구동되는 EV 및 PV 발전 시스템의 DC 전력을 정확하게 측정합니다.

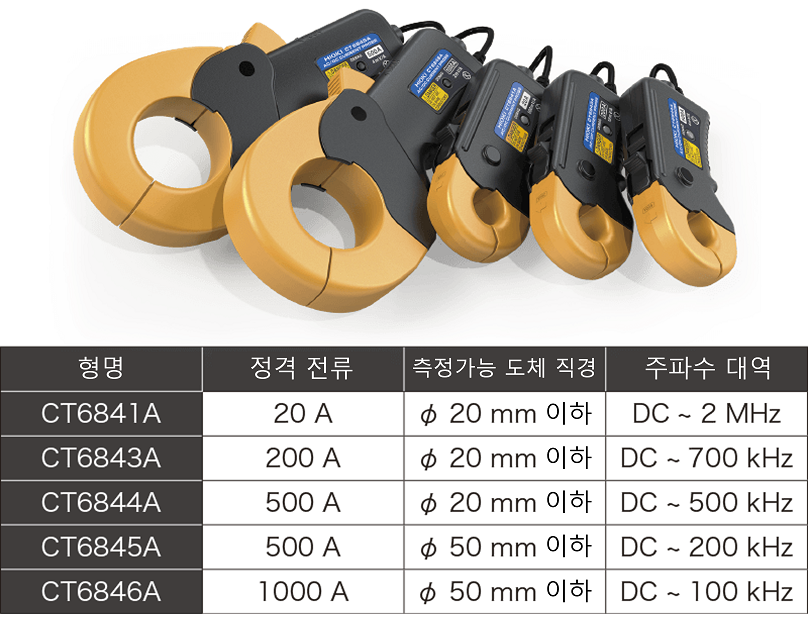

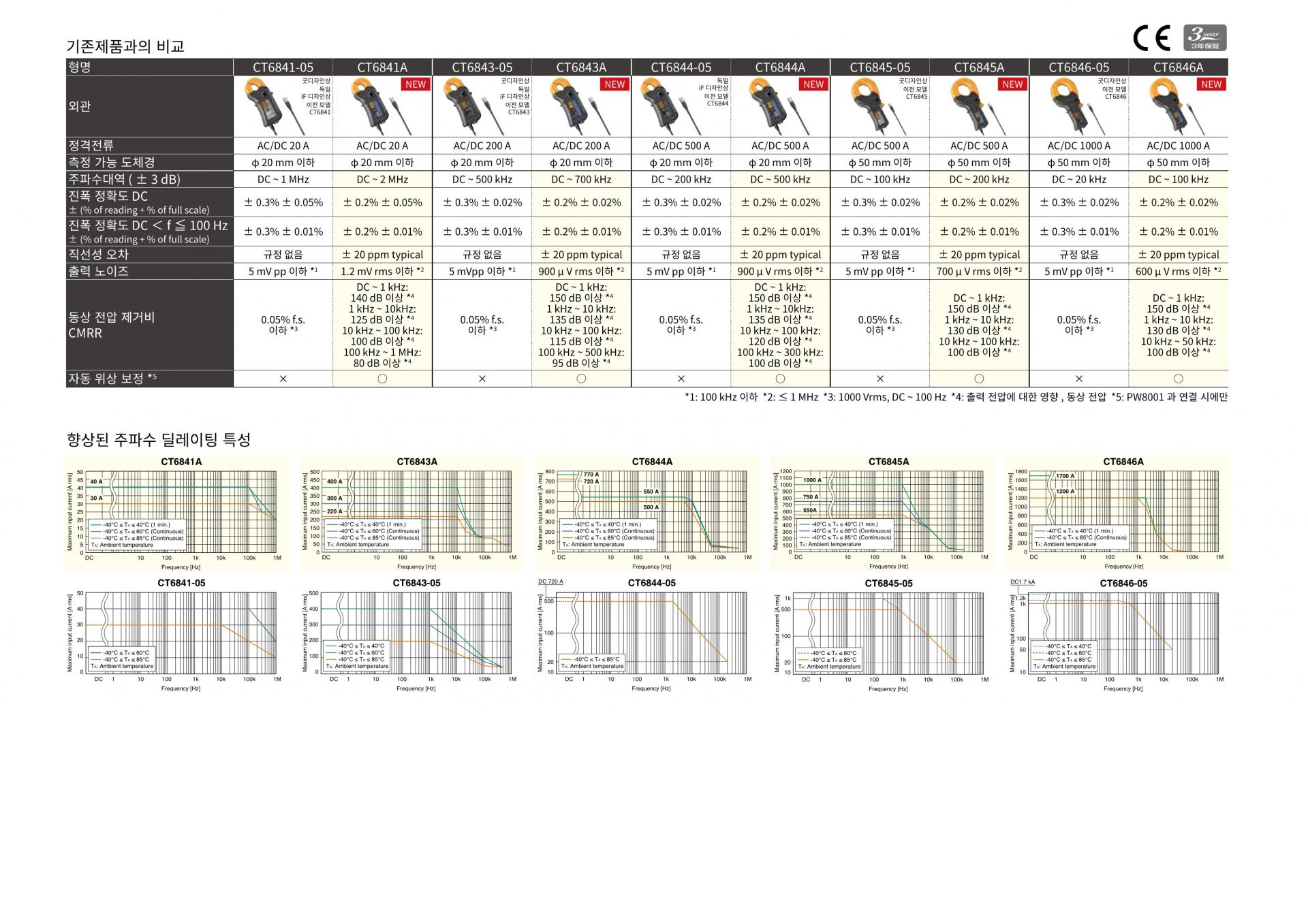

총 5종의 라인업, 정격 1000A의 대전류 측정에도 대응

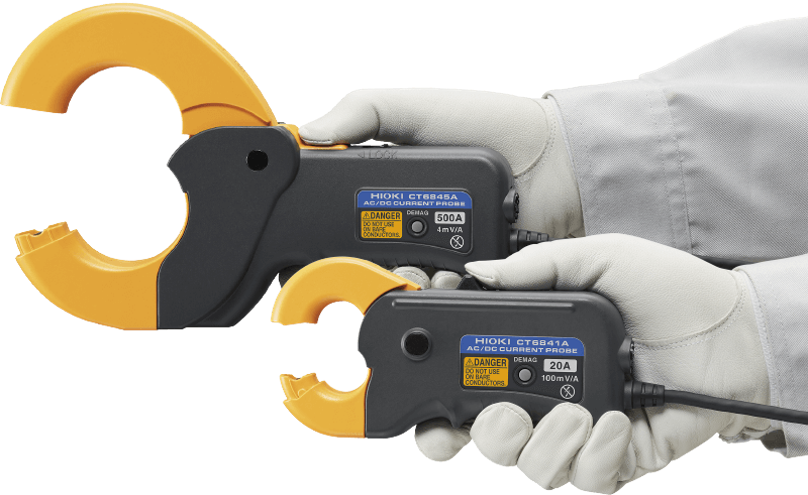

라인 절단이 불필요한 클램프형 전류 센서

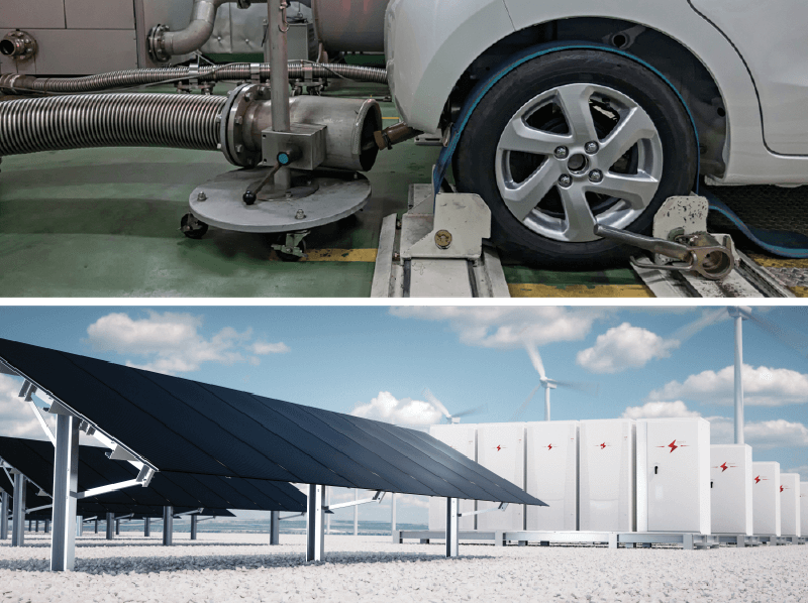

클램프형 전류 센서는 라인을 절단하지 않고 설치할 수 있습니다. ‘섀시 다이너모미터를 사용한 EV의 시험’이나 ‘가동하는 PV발전 시스템의 평가’ 등, 라인을 절단할 수 없는 경우에도 전류를 측정할 수 있습니다.
국제 기준 WLTP에 대응하는 전비 성능 시험

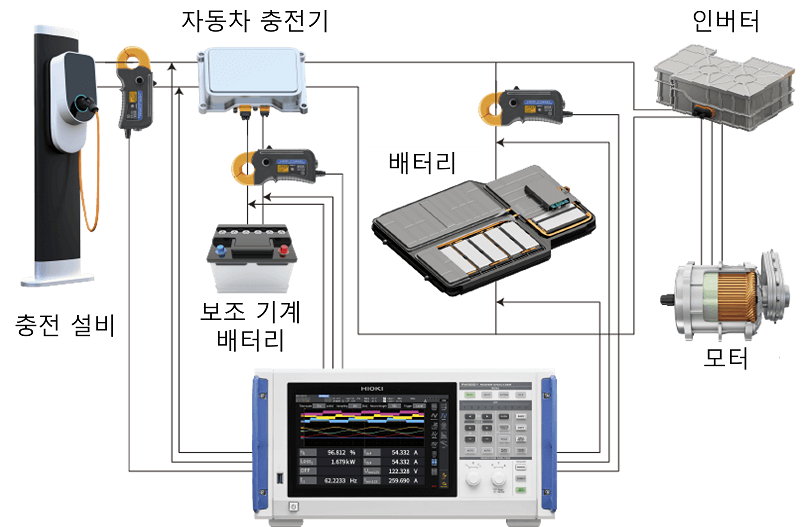

CT6840A 시리즈는 케이블을 절단하지 않고 가동중인 상태에서 차량의 전류를 측정할 수 있습니다. 파워 애널라이저와 조합하여 국제 기준 WLTP에 대응하는 연비 측정에서 요구되는 시스템의 각 배터리에서 충방전의 전류 적산과 전력 적산을 정확하게 측정할 수 있습니다.
넓은 온도 범위에서 정확하게 전류를 측정, 사용 온도 범위 -40℃~85℃

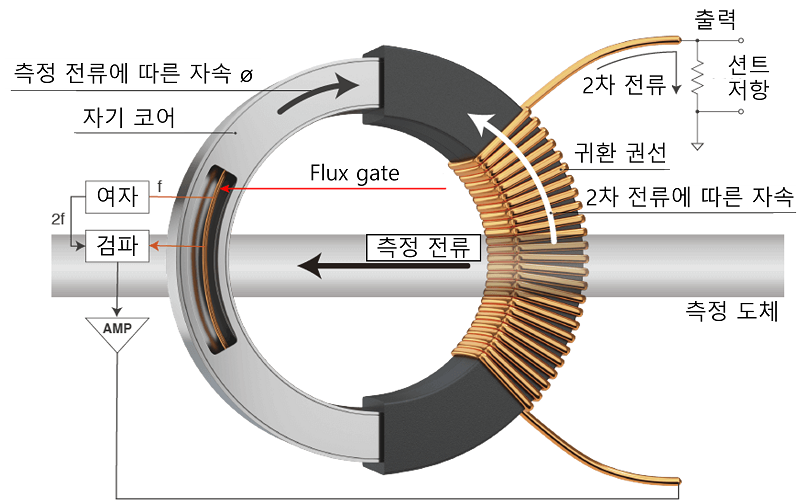

DC 전류를 측정할 수 있는 전류 센서는, 온도 특성에 대한 과제가 존재합니다. CT6840A 시리즈는 ‘Flux gate’를 사용한 검출 방식을 채용하여, 일반적인 홀 소자를 사용한 검출 방식과 달리 온도 변화에 강하고 다양한 시험 환경에서 정확하게 전류를 측정할 수 있습니다.
파워 애널라이저 PW8001 ‘자동 위상 보정 기능’에 대응

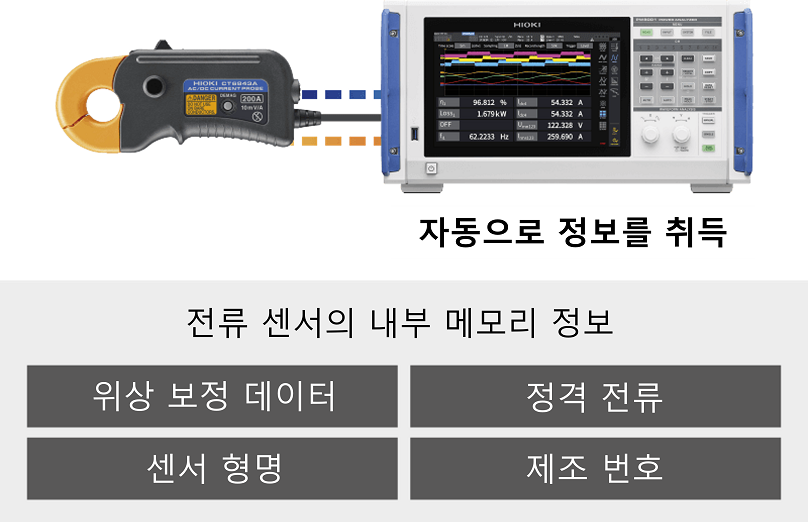

CT6840A 시리즈는 파워 애널라이저 PW8001 접속시에 전류 센서의 위상을 자동으로 보정하는 ‘자동 위상 보정 기능’에 대응하고 있습니다. 기존에 수동으로 실시했던 위상 보정 값의 설정을 자동으로 완료합니다. 빠짐 없는 설정을 통해서 정확하게 전력을 측정할 수 있습니다.
(모든 전류 센서에는 위상 특성이 있으며 전력을 정확하게 측정하기 위해, 파워 분석기로 위상 보정을 실시합니다.)

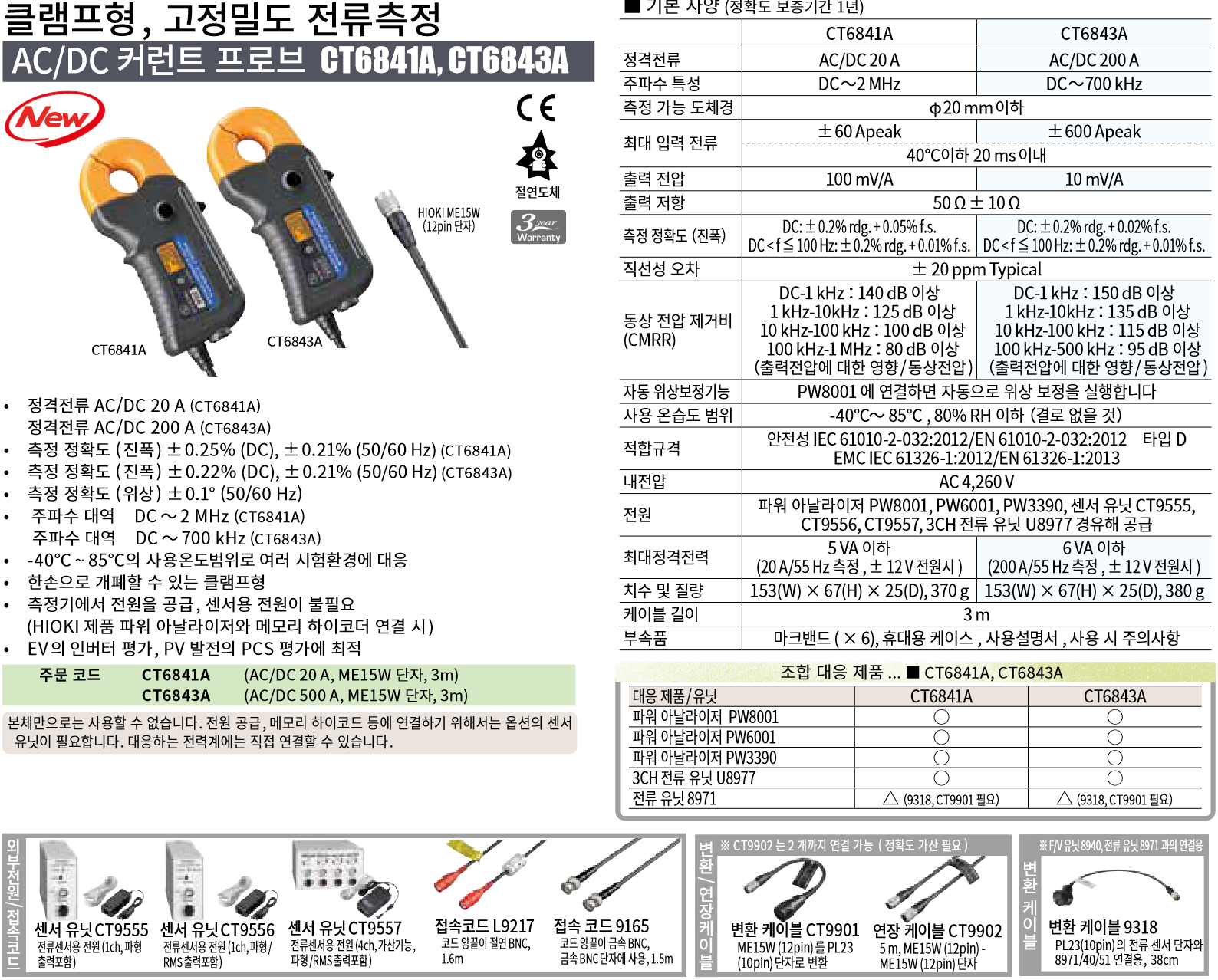

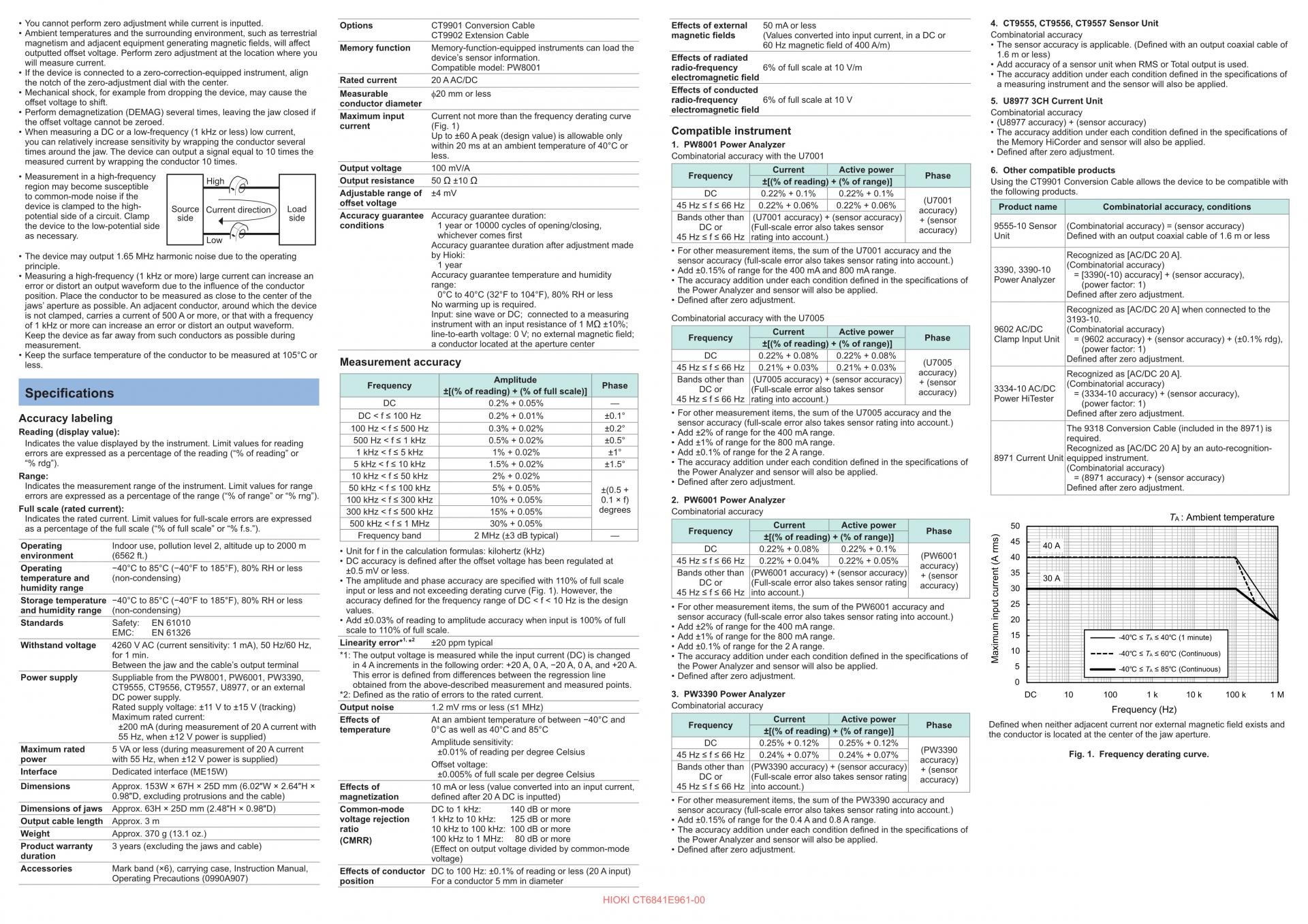

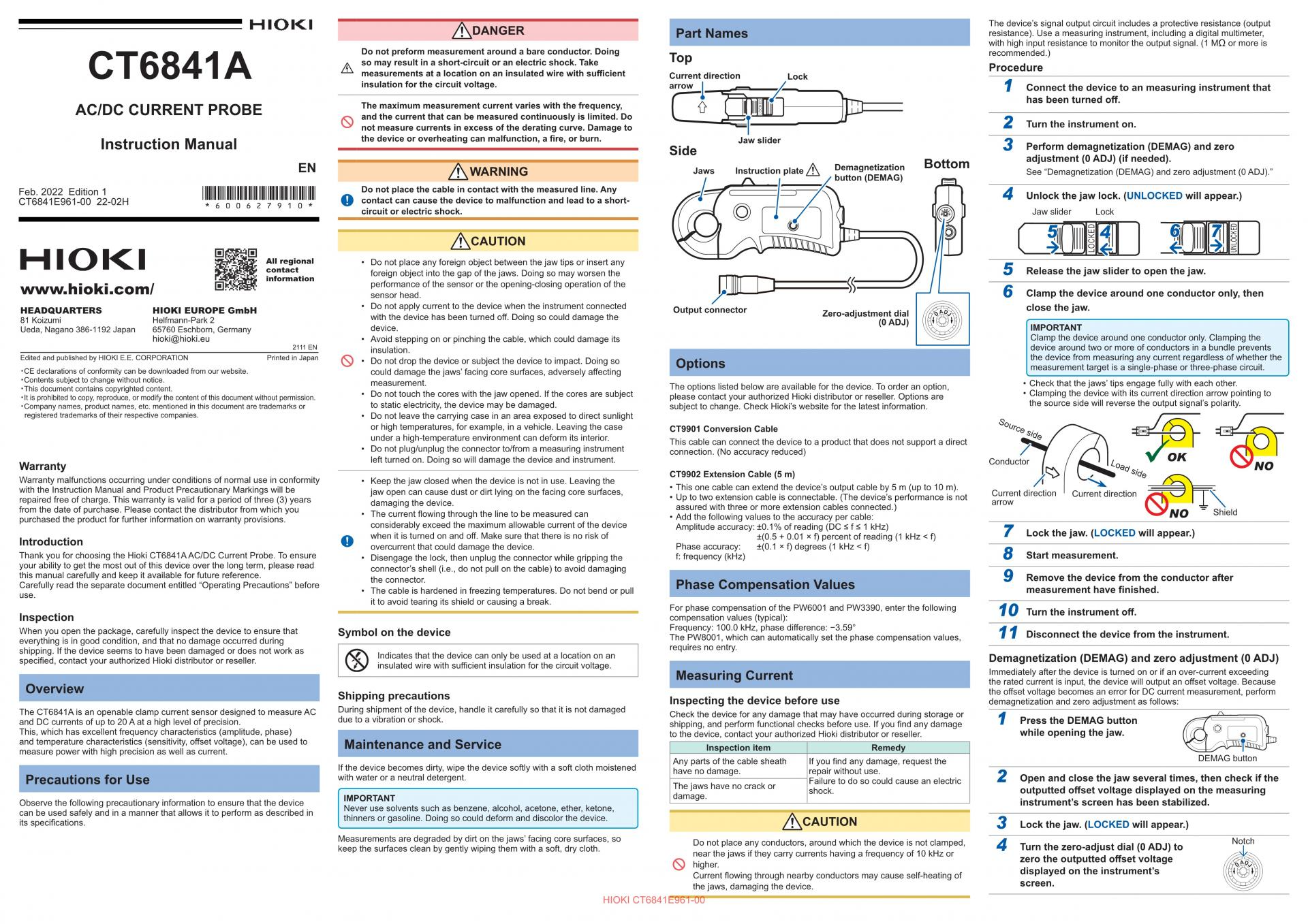

제품 사양
기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
| 정격전류 | AC/DC 20 A | |||||
| 주파수 특성 | DC~2 MHz | |||||
| 측정 가능 도체경 | φ20 mm 이하 | |||||
| 최대 입력 전류 | ±60 Apeak (40℃ 이하 그리고 20 ms 이내) | |||||
| 출력전압 | 100 mV/A | |||||
| 출력저항 | 50 Ω ± 10 Ω | |||||
| 측정 정확도(진폭) ±(% of reading + % of full scale) | DC : 0.2% + 0.05% DC < f ≦ 100 Hz : 0.2% + 0.01% | |||||
| 직선성 오차 | ±20 ppm Typical | |||||
| 동상 전압 제거비(CMRR) | DC-1 kHz ： 140 dB 이상 1 kHz-10kHz ： 125 dB 이상 10 kHz-100 kHz ： 100 dB 이상 100 kHz-1 MHz ： 80 dB 이상 (출력전압에 대한 영향/동상 전압) | |||||
| 자동 위상 보정기능 | PW8001에 연결하면 자동으로 위상 보정을 실행합니다. | |||||
| 사용 온습도 범위 | -40℃~85℃, 80% RH 이하 (결로 없을 것) | |||||
| 적합규격 | 안전성 IEC 61010-2-032:2012/EN 61010-2-032:2012 타입D EMC IEC 61326-1:2012/EN 61326-1:2013 | |||||
| 내전압 | AC 4,260 V | |||||
| 정격 전원 전압 | ±11 V~±15 V | |||||
| 최대 정격 전력 | 5 VA 이하 (20 A/55 Hz 측정, ±12 V 전원일 때) | |||||
| 외형 치수, 질량 | 153(W) × 67(H) × 25(D), 370 g | |||||
| 케이블 길이 | 3 m | |||||
| 부속품 | ・ 마크밴드 (×6) ・ 휴대용 케이스 ・ 사용설명서 ・ 사용시 주의사항 | |||||
