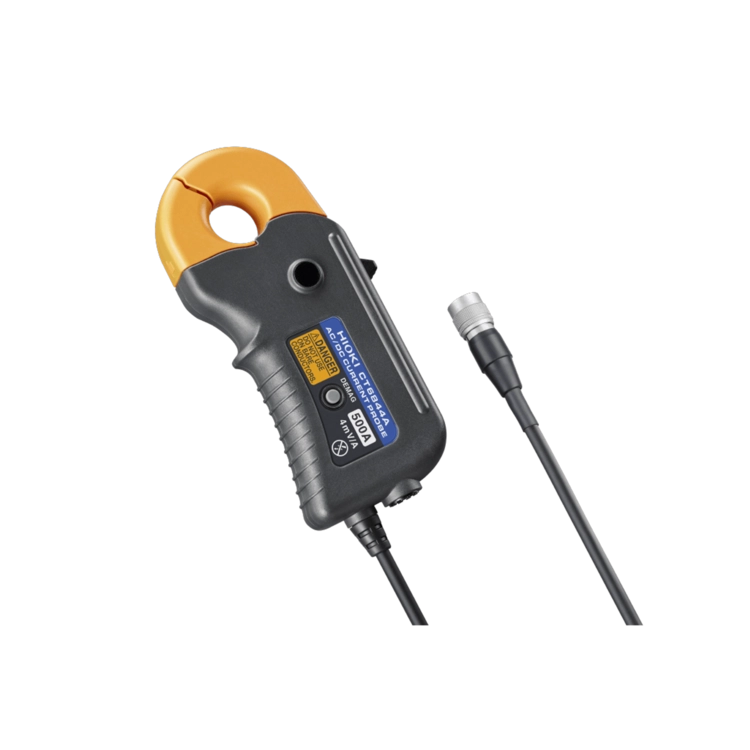

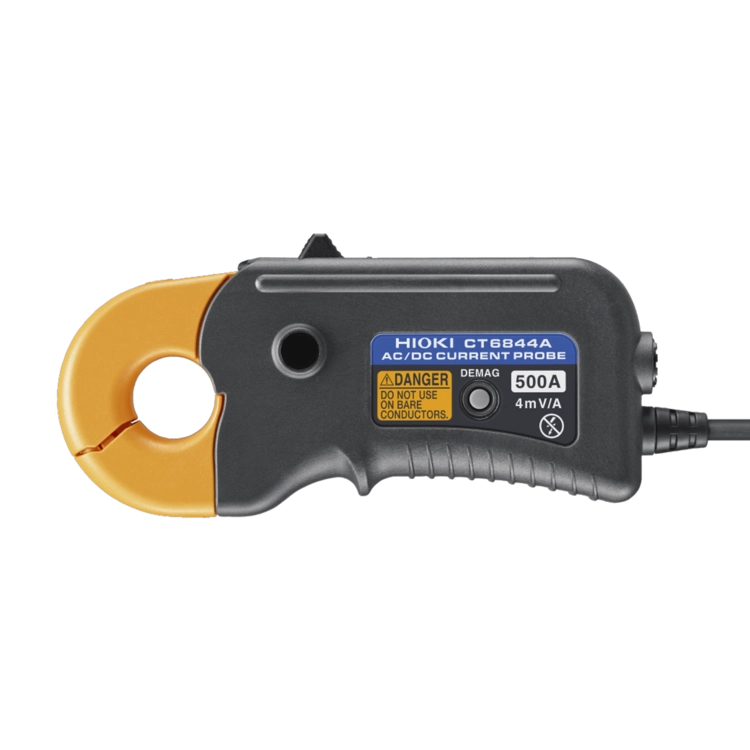

히오키 HIOKI CT6844A AC/DC 커런트 프로브
주요 특징
- 정격전류 AC/DC 500 A
- 진폭 ±0.22％ (DC), ±0.21％ (50/60 Hz)
- 위상 ±0.1° (50/60 Hz)
- 주파수 특성 DC~500 kHz
- EV의 배터리, 인버터 및 PV 발전이 파워 컨디셔너 등의 전류, 전력 측정에 최적
- 40℃~85℃의 사용온도범위에서 다양한 시험 환경 대응
- 오실로스코프나 메모리 하이코더에서 파형 모니터가 가능 (센서 유닛과 병용)

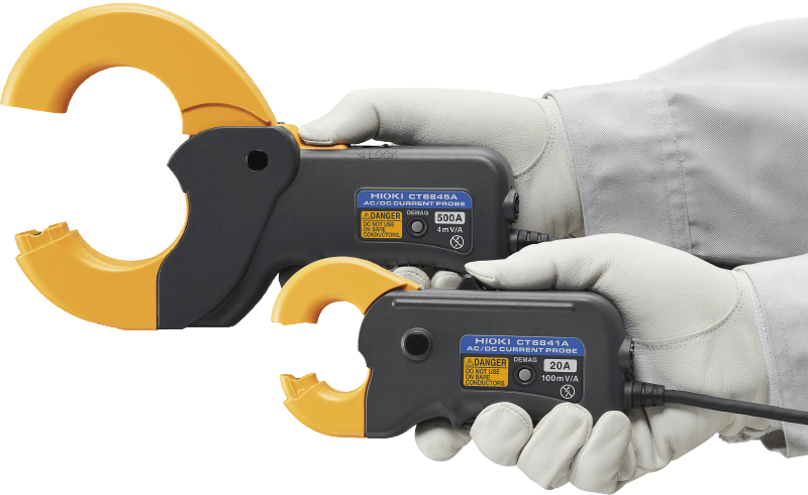

- 한손으로 개폐할 수 있는 클램프형
제품 개요

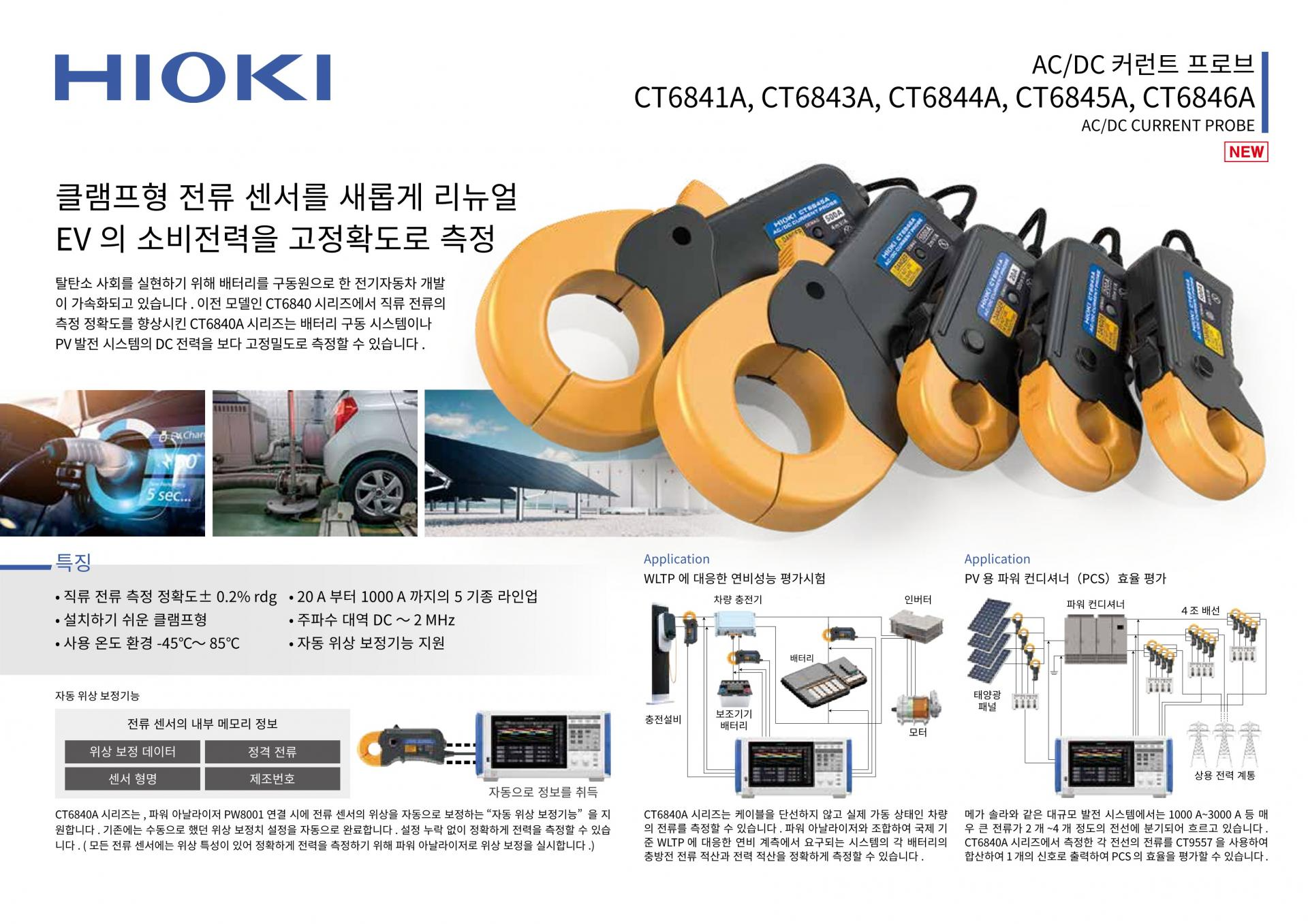

클램프형에서 비교할 수 없는 측정 정밀도를 실현
클램프형 전류 센서는 편의성이 높게 평가되는 한편, 낮은 측정 정밀도가 과제였습니다. CT6840A 시리즈는 클램프형에서 비교할 수 없는 측정 정밀도를 실현한 전류 센서입니다. 배터리로 구동되는 EV 및 PV 발전 시스템의 DC 전력을 정확하게 측정합니다.

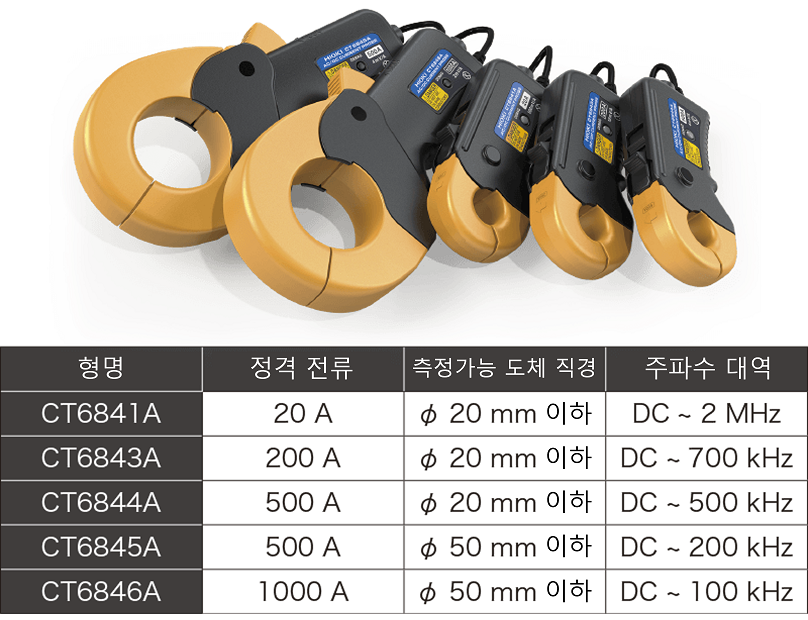

총 5종의 라인업, 정격 1000A의 대전류 측정에도 대응
라인 절단이 불필요한 클램프형 전류 센서

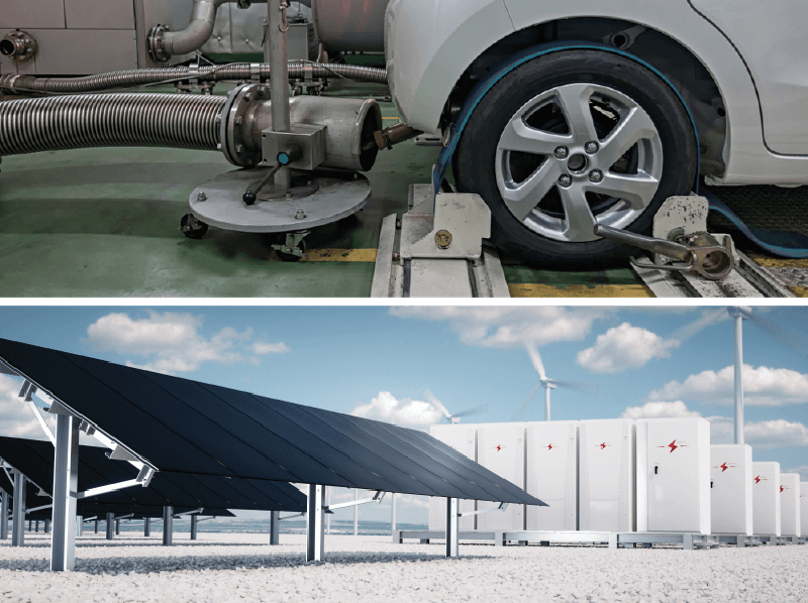

클램프형 전류 센서는 라인을 절단하지 않고 설치할 수 있습니다. ‘섀시 다이너모미터를 사용한 EV의 시험’이나 ‘가동하는 PV발전 시스템의 평가’ 등, 라인을 절단할 수 없는 경우에도 전류를 측정할 수 있습니다.

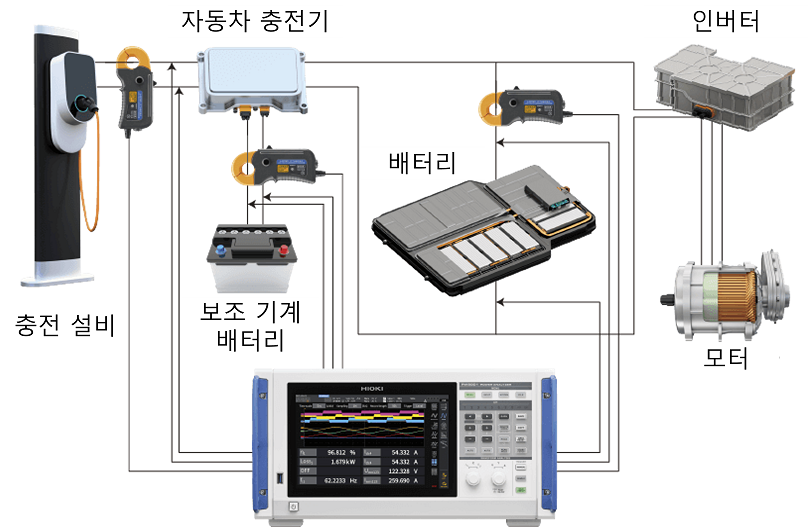

국제 기준 WLTP에 대응하는 전비 성능 시험
CT6840A 시리즈는 케이블을 절단하지 않고 가동중인 상태에서 차량의 전류를 측정할 수 있습니다. 파워 애널라이저와 조합하여 국제 기준 WLTP에 대응하는 연비 측정에서 요구되는 시스템의 각 배터리에서 충방전의 전류 적산과 전력 적산을 정확하게 측정할 수 있습니다.
넓은 온도 범위에서 정확하게 전류를 측정, 사용 온도 범위 -40℃~85℃

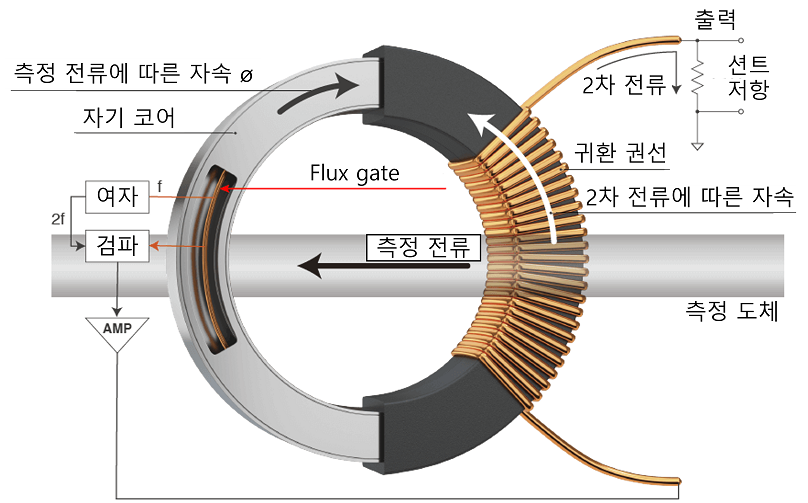

DC 전류를 측정할 수 있는 전류 센서는, 온도 특성에 대한 과제가 존재합니다. CT6840A 시리즈는 ‘Flux gate’를 사용한 검출 방식을 채용하여, 일반적인 홀 소자를 사용한 검출 방식과 달리 온도 변화에 강하고 다양한 시험 환경에서 정확하게 전류를 측정할 수 있습니다.

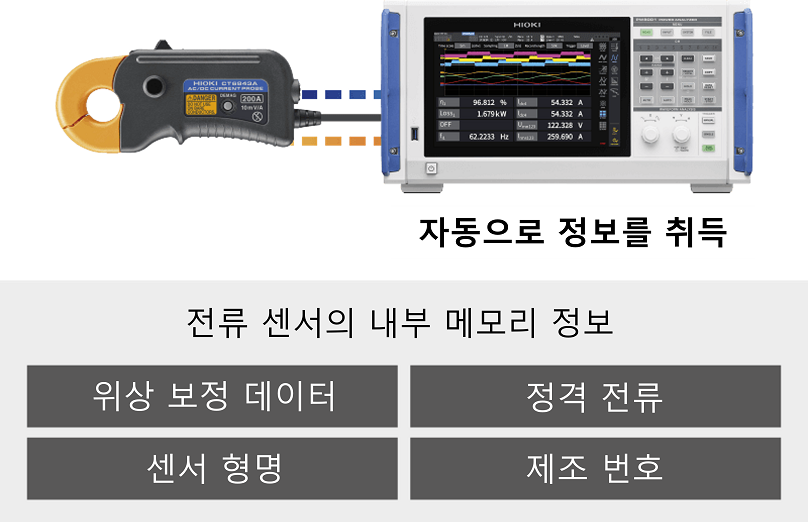

파워 애널라이저 PW8001 ‘자동 위상 보정 기능’에 대응
CT6840A 시리즈는 파워 애널라이저 PW8001 접속시에 전류 센서의 위상을 자동으로 보정하는 ‘자동 위상 보정 기능’에 대응하고 있습니다. 기존에 수동으로 실시했던 위상 보정 값의 설정을 자동으로 완료합니다. 빠짐 없는 설정을 통해서 정확하게 전력을 측정할 수 있습니다.
(모든 전류 센서에는 위상 특성이 있으며 전력을 정확하게 측정하기 위해, 파워 분석기로 위상 보정을 실시합니다.)

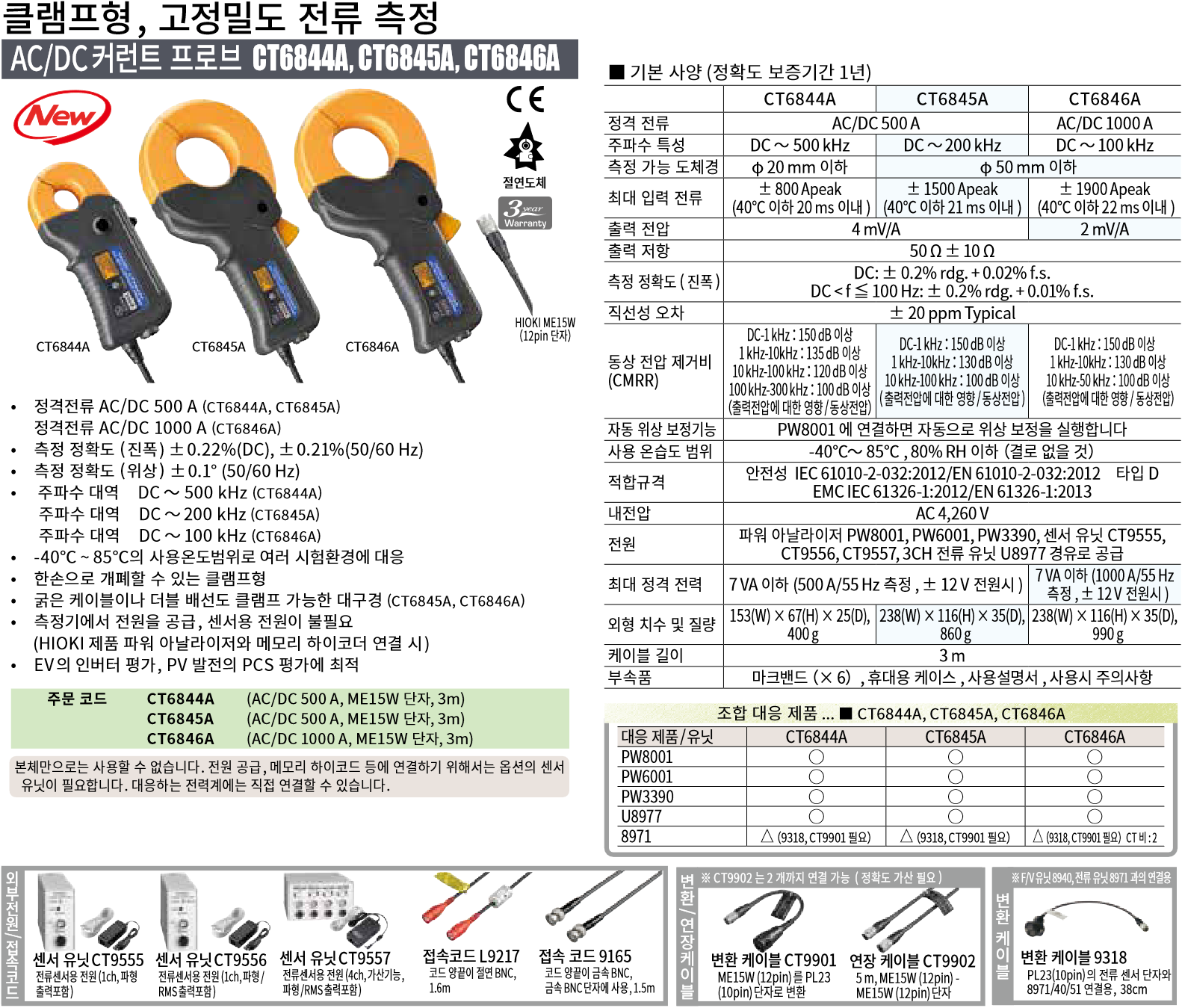

제품 사양
기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
| 정격전류 | AC/DC 500 A | |||||
| 주파수 특성 | DC~500 kHz | |||||
| 측정 가능 도체경 | φ20 mm 이하 | |||||
| 최대 입력 전류 | ±800 Apeak (40℃ 이하 그리고 20 ms 이내) | |||||
| 출력전압 | 4 mV/A | |||||
| 출력저항 | 50 Ω ± 10 Ω | |||||
| 측정 정확도(진폭) ±(% of reading + % of full scale) | DC : 0.2% + 0.05% DC < f ≦ 100 Hz : 0.2% + 0.01% | |||||
| 직선성 오차 | ±20 ppm Typical | |||||
| 동상 전압 제거비(CMRR) | DC-1 kHz ： 150 dB 이상 1 kHz-10kHz ： 135 dB 이상 10 kHz-100 kHz ： 120 dB 이상 100 kHz-300 kHz ： 100 dB 이상 (출력전압에 대한 영향/동상 전압) | |||||
| 자동 위상 보정기능 | PW8001에 연결하면 자동으로 위상 보정을 실행합니다. | |||||
| 사용 온습도 범위 | -40℃~85℃, 80% RH 이하 (결로 없을 것) | |||||
| 적합규격 | 안전성 IEC 61010-2-032:2012/EN 61010-2-032:2012 타입D EMC IEC 61326-1:2012/EN 61326-1:2013 | |||||
| 내전압 | AC 4,260 V | |||||
| 정격 전원 전압 | ±11 V~±15 V | |||||
| 최대 정격 전력 | 7 VA 이하 (500 A/55 Hz 측정, ±12 V 전원일 때) | |||||
| 외형 치수, 질량 | 153(W) × 67(H) × 25(D), 400 g | |||||
| 케이블 길이 | 3 m | |||||
| 부속품 | ・ 마크밴드 (×6) ・ 휴대용 케이스 ・ 사용설명서 ・ 사용시 주의사항 | |||||

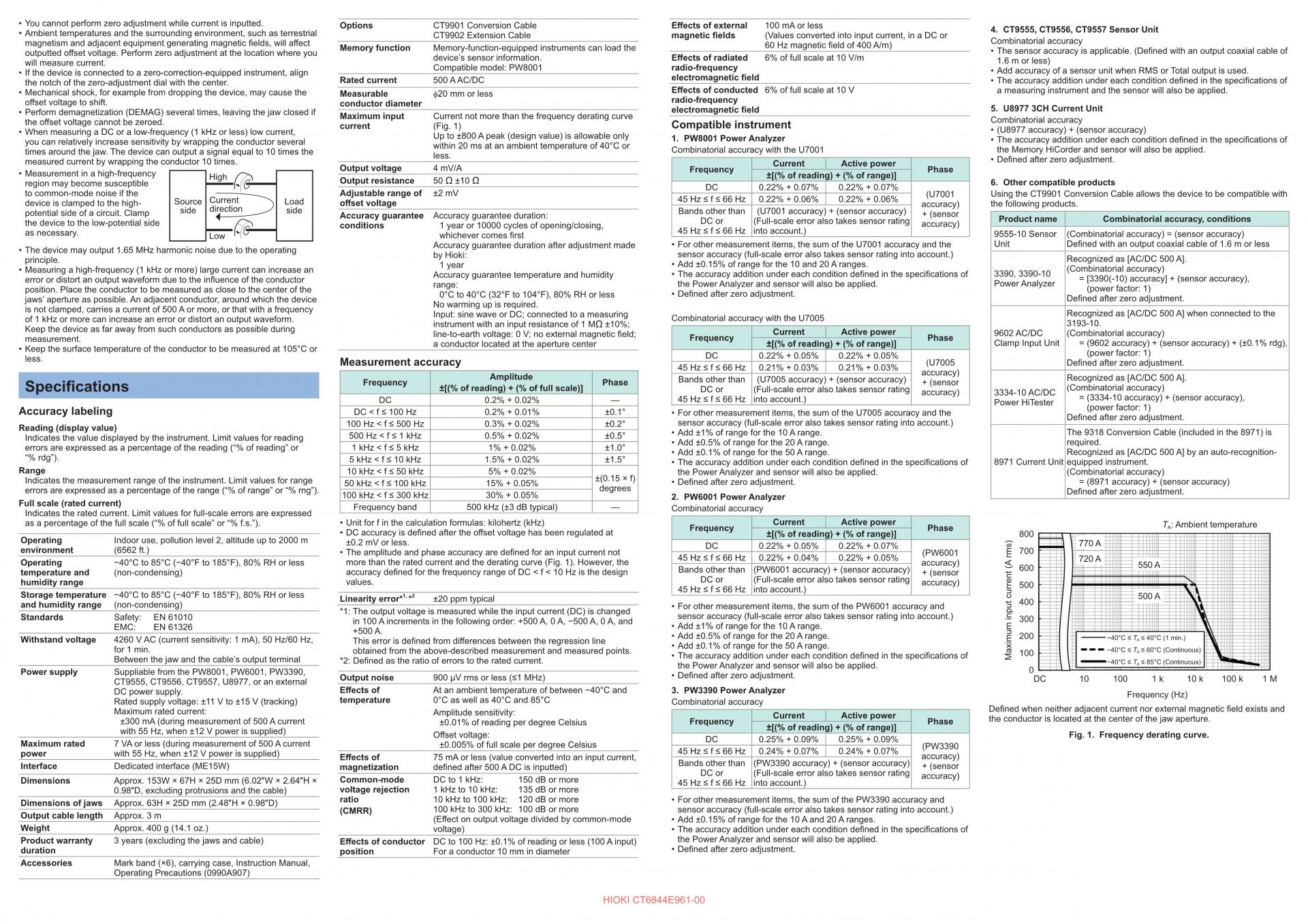

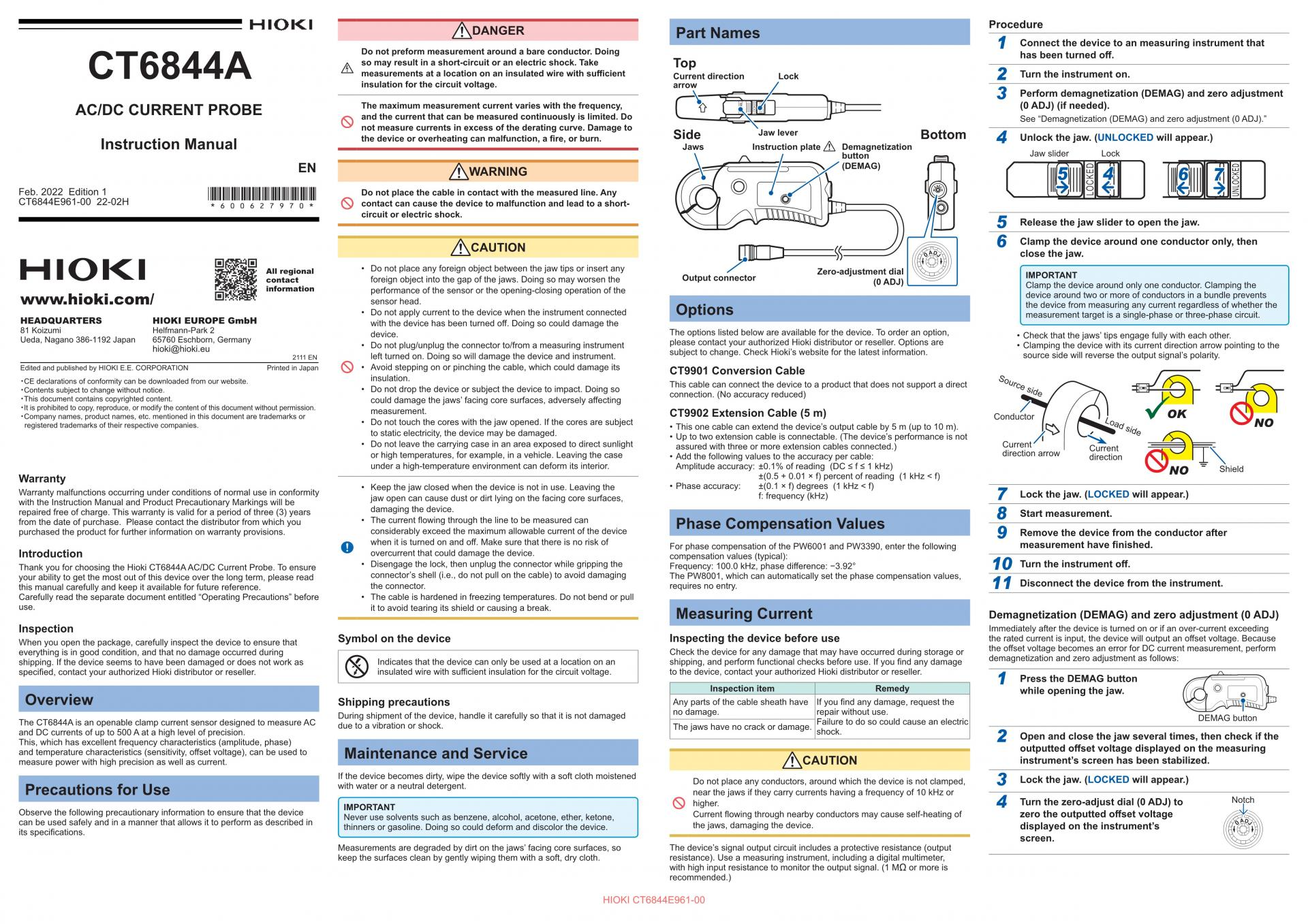

📄 기술자료 다운로드
■ 제품 사양 (Specifications)
HIOKI CT6844A 제품 데이터시트의 핵심 사양입니다.
- AC/DC CURRENT PROBE The maximum measurement current varies with the frequency, (0 ADJ) (if needed).
- and DC currents of up to 500 A at a high level of precision. shock. 2
- • When measuring a DC or a low-frequency (1 kHz or less) low current, • (U8977 accuracy) + (sensor accuracy)
- Output voltage 4 mV/A Frequency Phase
- region may become susceptible Output resistance 50 Ω ±10 Ω 6. Other compatible products
- • The device may output 1.65 MHz harmonic noise due to the operating
- 1 year • Add ±0.15% of range for the 10 and 20 A ranges.
- Input: sine wave or DC; connected to a measuring Recognized as [AC/DC 500 A] when connected to the
- instrument with an input resistance of 1 MΩ ±10%; 3193-10.
- Keep the device as far away from such conductors as possible during line-to-earth voltage: 0 V; no external magnetic field; Current Active power 9602 AC/DC (Combinatorial accuracy)
- DC 0.2% + 0.02% — 45 Hz ≤ f ≤ 66 Hz into account.) Power HiTester = (3334-10 accuracy) + (sensor accuracy),
- (power factor: 1)
- 100 Hz < f ≤ 500 Hz 0.3% + 0.02% ±0.2° sensor accuracy (full-scale error also takes sensor rating into account.)
- • Add ±0.5% of range for the 20 A range. required.
- • Add ±0.1% of range for the 50 A range. Recognized as [AC/DC 500 A] by an auto-recognition-
- “% rdg”). 5 kHz < f ≤ 10 kHz 1.5% + 0.02% ±1.5° • The accuracy addition under each condition defined in the specifications of 8971 Current Unitequipped instrument.
- Indicates the measurement range of the instrument. Limit values for range 50 kHz < f ≤ 100 kHz 15% + 0.05% ±(0.15 × f) • Defined after zero adjustment. = (8971 accuracy) + (sensor accuracy)
- 100 kHz < f ≤ 300 kHz 30% + 0.05% 2. PW6001 Power Analyzer
- Frequency band 500 kHz (±3 dB typical) — Combinatorial accuracy
- Standards Safety: EN 61010 in 100 A increments in the following order: +500 A, 0 A, −500 A, 0 A, and sensor accuracy (full-scale error also takes sensor rating into account.) 300
- EMC: EN 61326 • Add ±1% of range for the 10 A range.
- • Add ±0.1% of range for the 50 A range.
- Power supply Suppliable from the PW8001, PW6001, PW3390, Output noise 900 µV rms or less (≤1 MHz) • Defined after zero adjustment. 0 CT9555, CT9556, CT9557, U8977, or an external
- DC power supply. Effects of At an ambient temperature of between −40°C and 3. PW3390 Power Analyzer Frequency (Hz)
- Rated supply voltage: ±11 V to ±15 V (tracking) temperature 0°C as well as 40°C and 85°C Combinatorial accuracy
- Current Active power ±300 mA (during measurement of 500 A current ±0.01% of reading per degree Celsius Frequency Phase
- 0.98″D, excluding protrusions and the cable) voltage rejection 1 kHz to 10 kHz: 135 dB or more
- (CMRR) 100 kHz to 300 kHz: 100 dB or more sensor accuracy (full-scale error also takes sensor rating into account.)
- Output cable length Approx. 3 m (Effect on output voltage divided by common-mode • Add ±0.15% of range for the 10 A and 20 A ranges.
- Fig. 1. Frequency derating curve.
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
