주요 특징

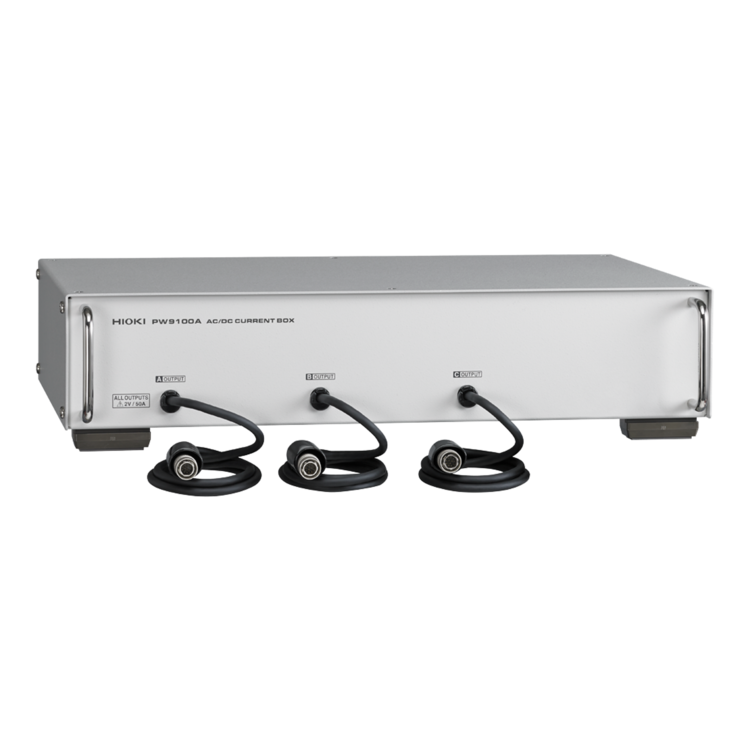

제품 개요

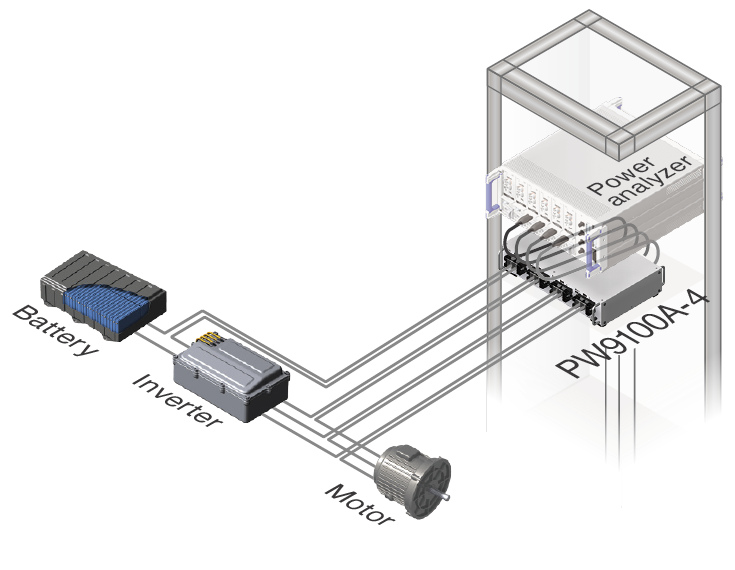

인버터 계측의 베스트 파트너
광대역, 고정확도 측정을 보다 확실하게.
파워 아날라이저의 성능을 극대화하는 직접입력 결선방식의 전류 테스트 툴을 제공합니다.
직접입력타입의 기존 전력계의 대체도 용이합니다.

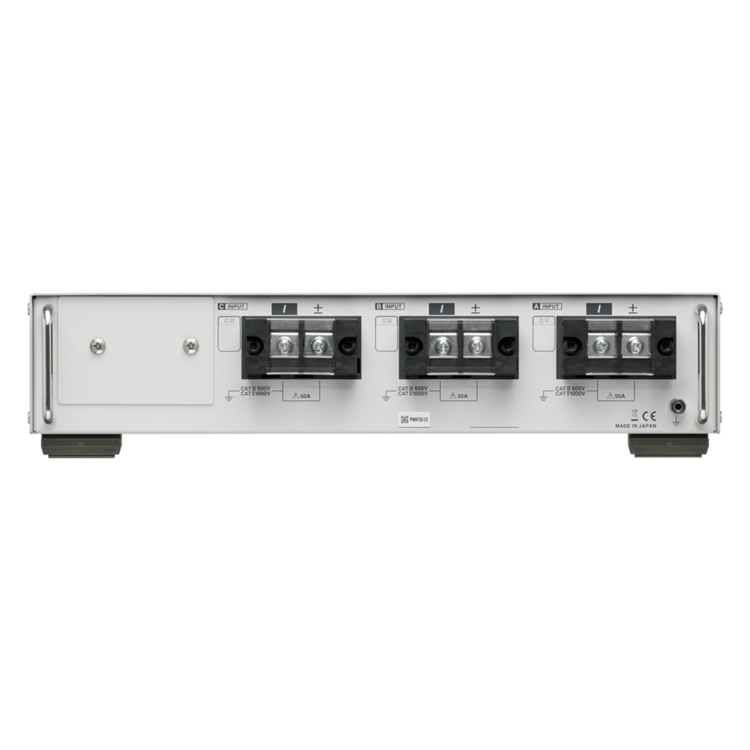

PW9100A-3 (3ch 모델) 2대 사용하면 6ch 측정도 가능합니다.

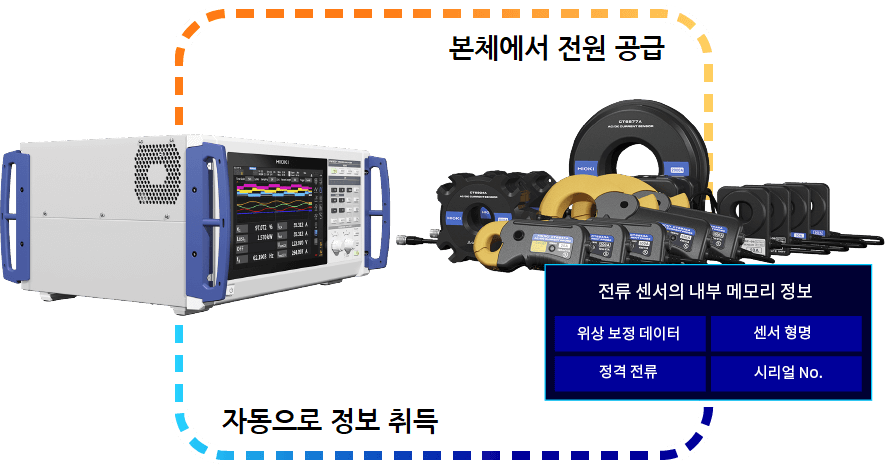

전류 센서의 정보를 파워 아날라이저 PW8001측에서 자동 인식
PW9100A에 메모리(I2C-EEPROM)를 탑재했습니다.
고정확도 전류 센서가 내장되어 있어 직접 결선을 함으로써 전류를 측정할 수 있습니다.
파워 아날라이저 PW8001에 연결하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조번호가 자동 인식됩니다.
종래에는 위상보정치를 손으로 입력할 필요가 있었습니다.
그러나 전류센서의 정보가 자동으로 인식되기 때문에 설정을 잊어버리거나, 입력 오류가 없어져, 더 정확한 전력 연산을 할 수 있습니다.

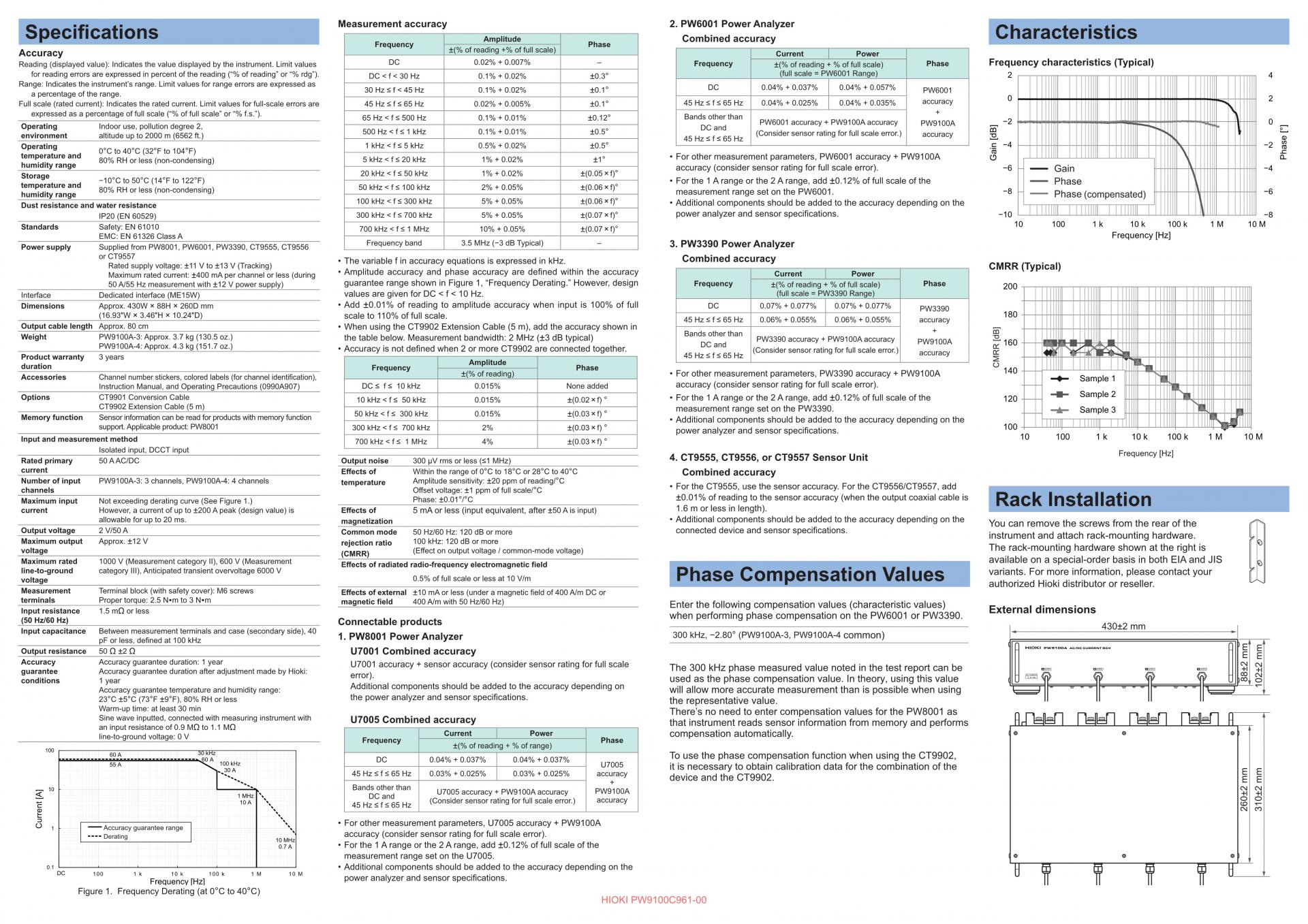

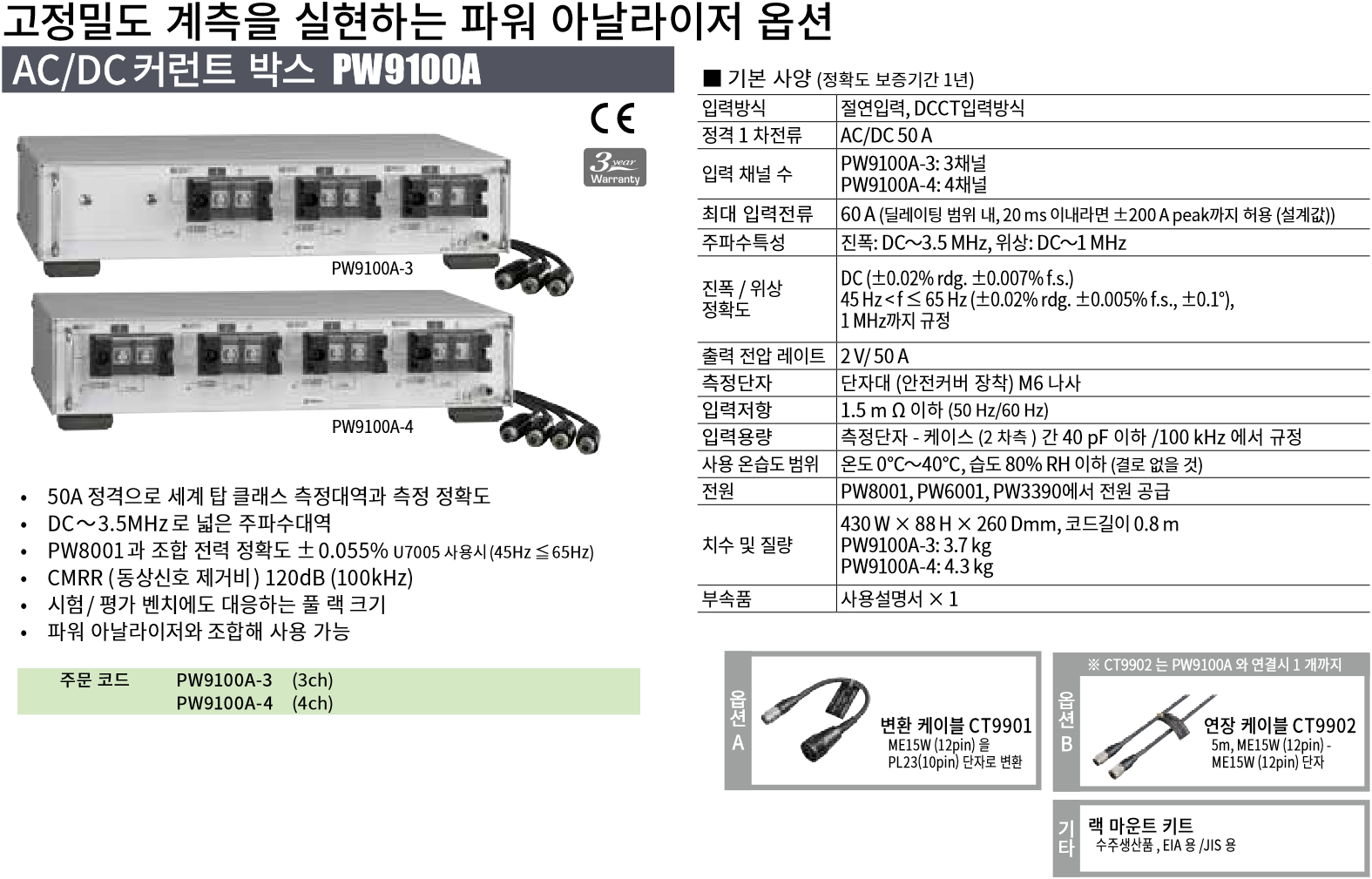

제품 사양
기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
| 입력방식 | 절연 입력, DCCT 입력방식 | |||||
| 정격 일차 전류 | AC/DC 50 A | |||||

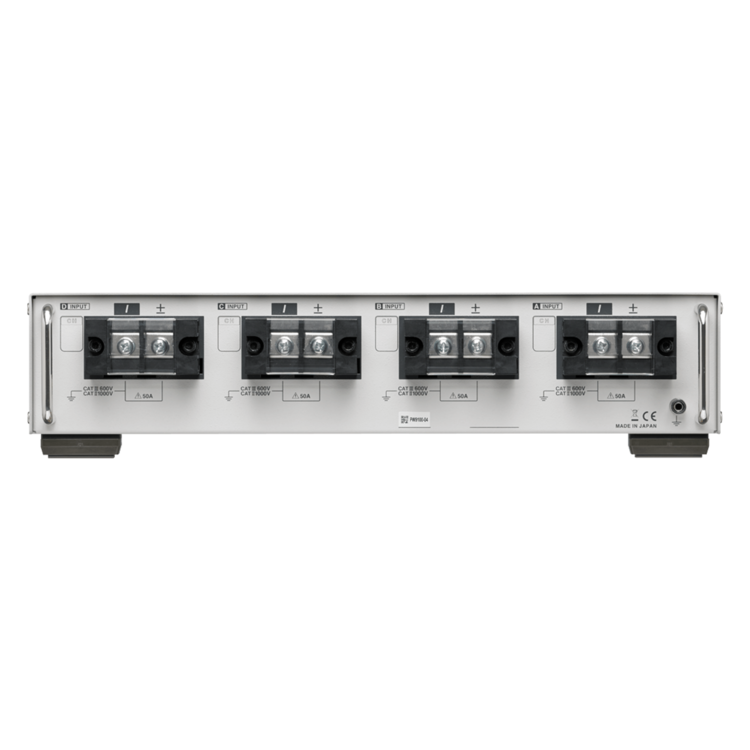

| 입력 채널 수 | PW9100A-3 : 3 채널 PW9100A-4 : 4 채널 | |||||
| 최대 입력 전류 | 60 A (딜레이팅 범위 내, 20 ms 이내라면 ±200 A peak까지 허용 (설계치)) | |||||
| 주파수특성 | 진폭 : DC~3.5 MHz, 위상 : DC~1 MHz | |||||
| 진폭/위상 정확도 | DC (±0.02% rdg. ±0.007% f.s.) 45 Hz < f ≤ 65 Hz (±0.02% rdg. ±0.005% f.s., ±0.1°) 1 MHz까지 규정 | |||||
| 출력 전압률 | 2 V/ 50 A | |||||
| 측정단자 | 단자대 (안전커버있음) M6 나사 | |||||
| 입력저항 | 1.5 mΩ 이하 (50 Hz/60 Hz) | |||||
| 입력용량 | 측정단자-케이스 (2차측) 간 40 pF 이하/100 kHz에서 규정 | |||||
| 사용 온습도 범위 | 온도 0℃~40℃, 습도 80% rh 이하 (결로 없을 것) | |||||
| 전원 | PW8001, PW6001, PW3390에서 전원 공급 | |||||
| 치수 및 질량 | 430 W × 88 H × 260 Dmm, 코드길이 0.8 m PW9100A-3 : 3.7 kg, PW9100A-4 : 4.3 kg | |||||
| 부속품 | 사용설명서 ×1 | |||||
