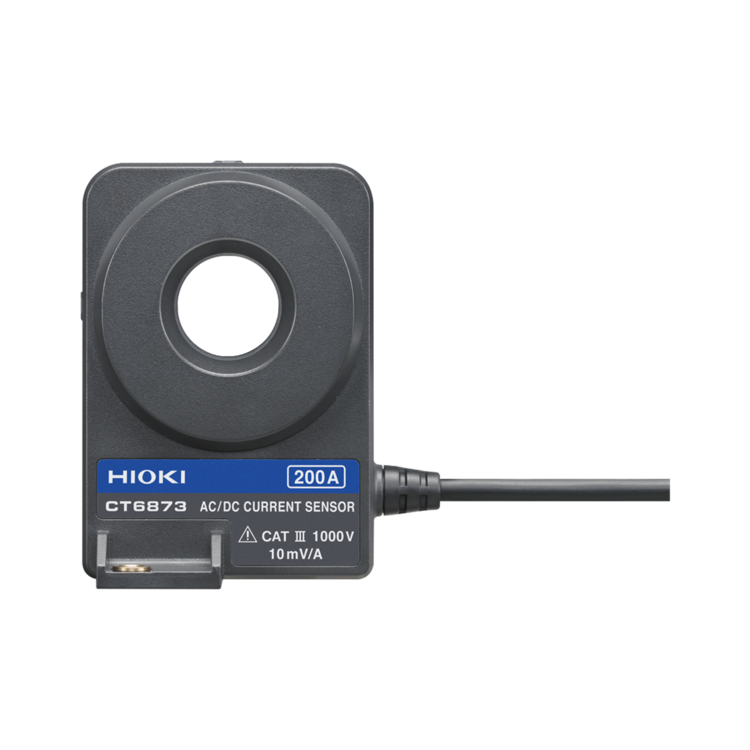

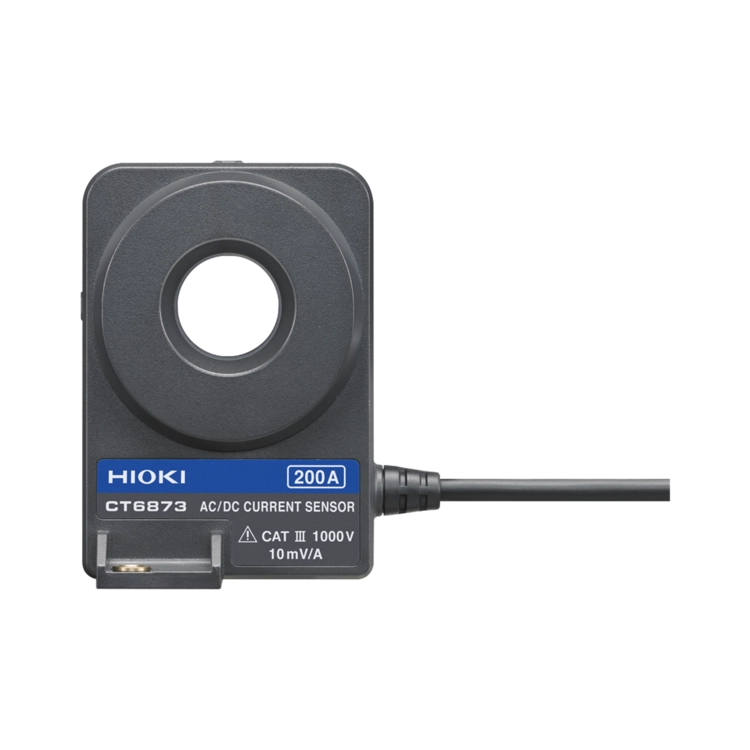

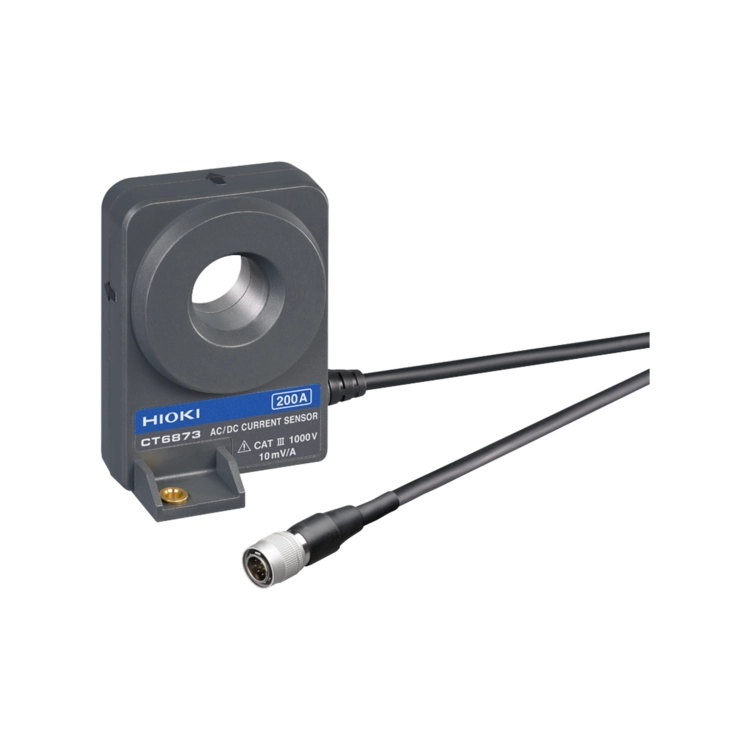

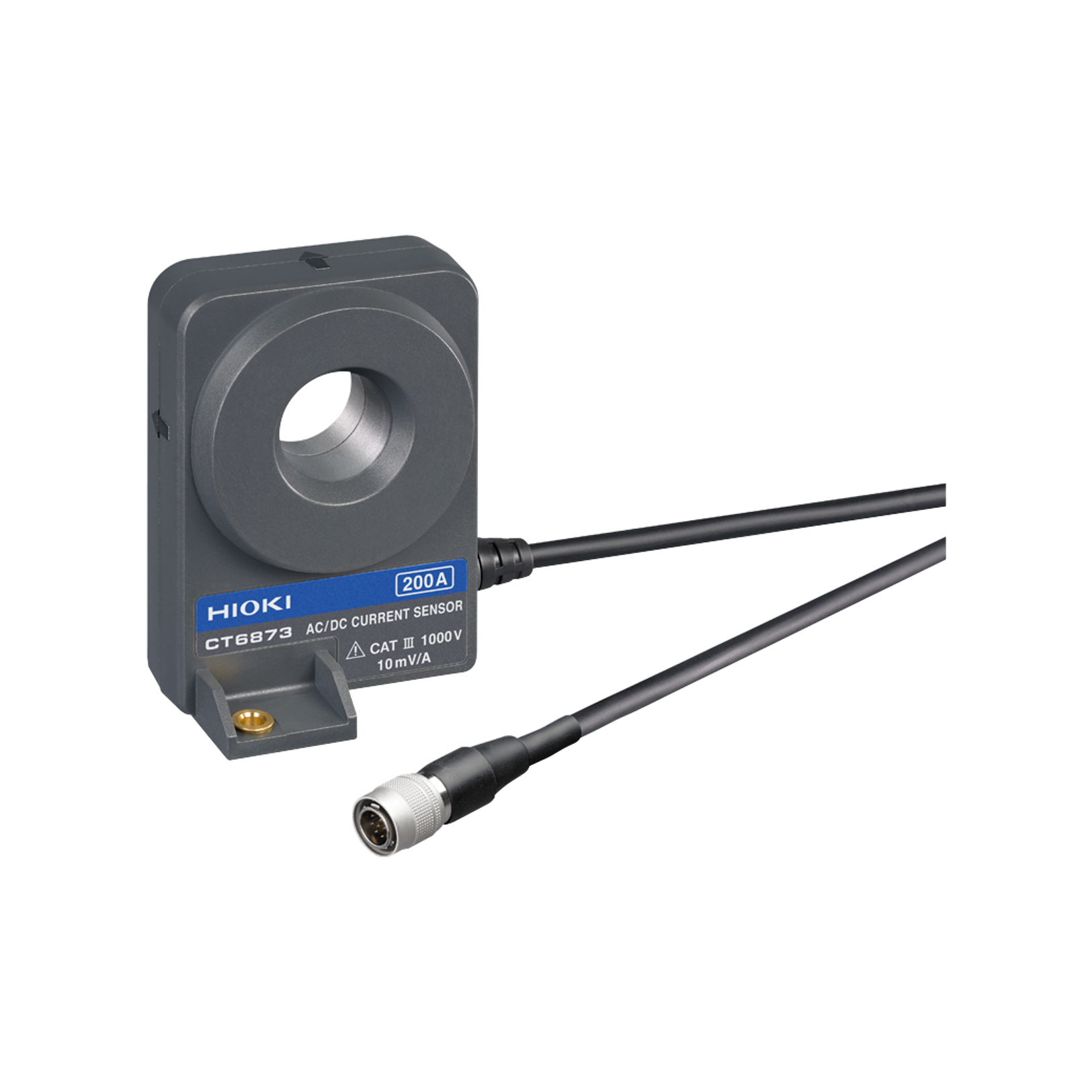

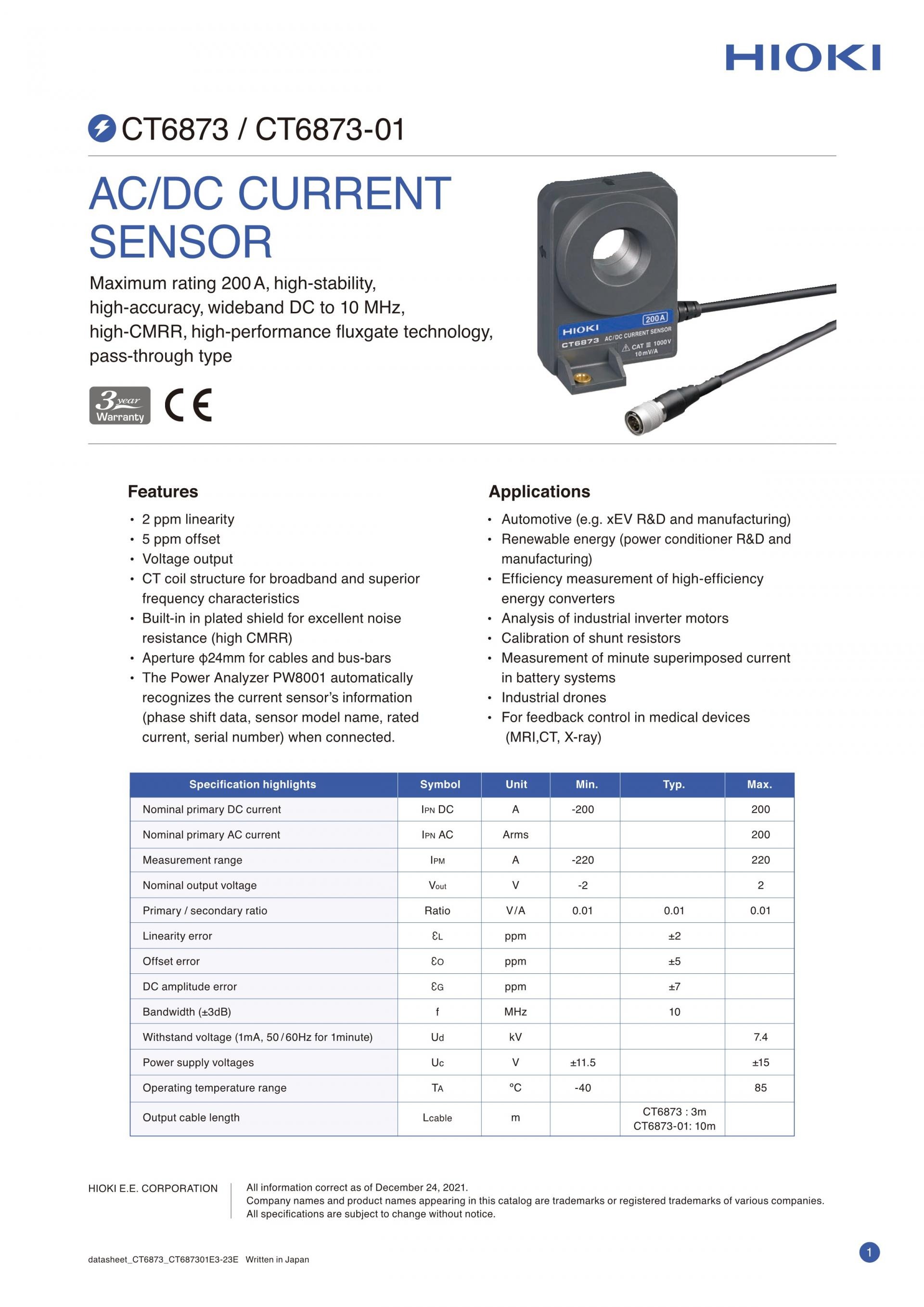

HIOKI 히오키 CT6873 AC/DC 커런트 센서
주요 특징
- 초고확도(진폭) : [DC] ±0.032%, [50Hz/60Hz] ±0.037%
초고확도(위상) : [50Hz/60Hz] ±0.05° - 대역 DC~10MHz의 양호한 주파수 특성
- EV, HEV 등 전기자동차 전류 측정에 베스트 매칭
- -40℃~+85℃의 환경에서 사용할 수 있어 자동차 계측에 최적
- 태양광발전, 연료전지 평가 등 배터리의 충·방전에서 인버터 2차 측정까지
- 오실로스코프·메모하이 등으로 파형 모니터 가능 (센서 유닛과 병용)
CAT III 1000 V
※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
제품 개요
제품번호 (발주코드)
CT6872 :
AC/DC 50A, ME15W단자, 케이블 길이 3m
CT6872-01 :
AC/DC 50A, ME15W단자, 케이블 길이 10m
전류 측정의 진화를 지원하는 기술

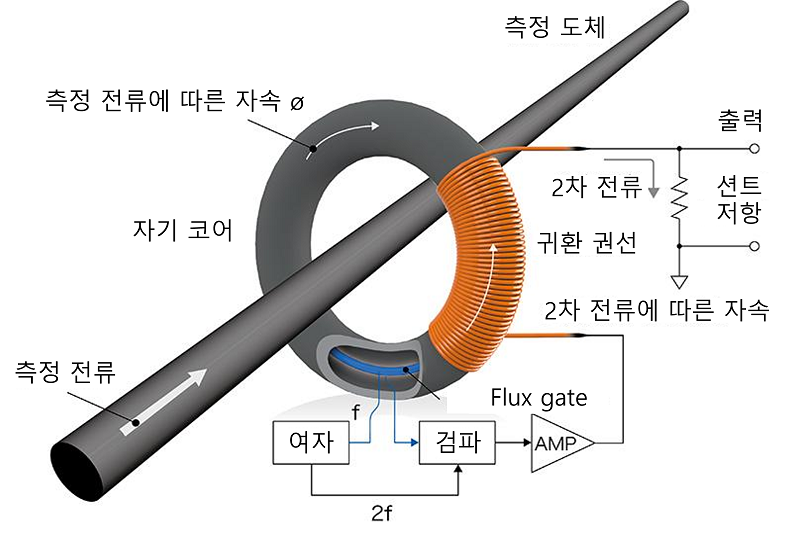

고정확도 센서의 측정 방식은 ‘제로 플럭스 방식(Flux gate 검출형)’입니다. 고주파역 전류는 권선(CT 방식), 직류에서 저주파역 전류는 ‘Flux gate’로 검출됩니다.
● Flux gate 검출형
우수한 리니어 특성을 통해, 저전류부터 대전류까지 높은 정확도로 측정할 수 있습니다. 직류 검출을 하는 FG 소자는 동작 원리상 넓은 온도 범위에서 오프셋이 매우 작기 때문에, 높은 정확도와 우수한 온도 안정성을 실현합니다.
파워 애널라이저, 전력계 등에서 정확도가 요구되는 측정에 적합합니다. 인버터의 효율 측정, 인버터 출력의 전력 측정, 리액터나 트랜스의 손실 측정, 장기간의 DC 측정 등으로 활약합니다.

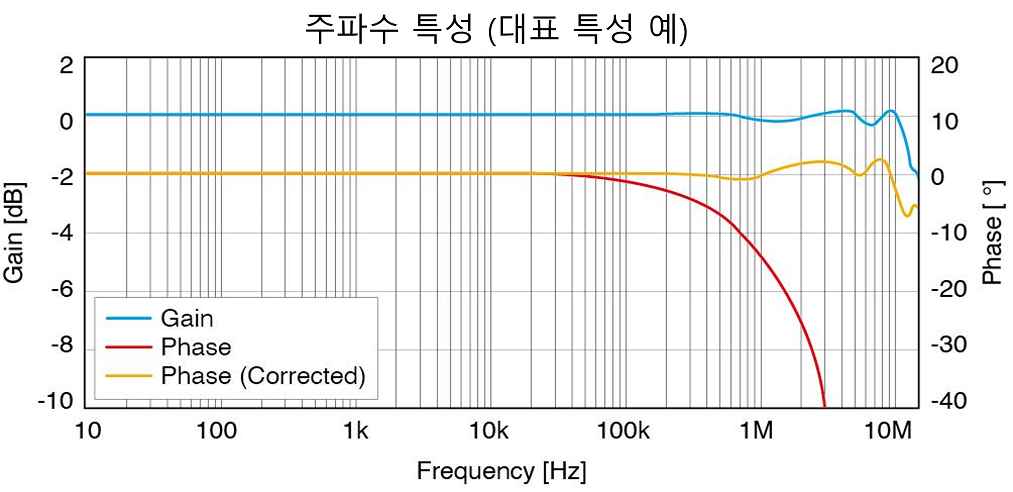

넓은 주파수 대역
정격 200A의 관통형 센서는 최상급 주파수 대역 DC ~ 10MHz를 가지고 있습니다. 파워 애널라이저 PW8001과 조합하여 고주파・저역률의 전력을 정확하게 측정할 수 있습니다.
● 전류 센서의 자동 위상 보정 기능
고주파 및 저역률 전력을 정확하게 측정하기 위해서는 위상 오차 보정이 중요합니다. PW8001은 전류 센서의 위상 보정을 자동으로 획득하고 0.001° 분해능으로 보정합니다. 전류 센서의 성능을 간단하게 끌어낼 수 있습니다.

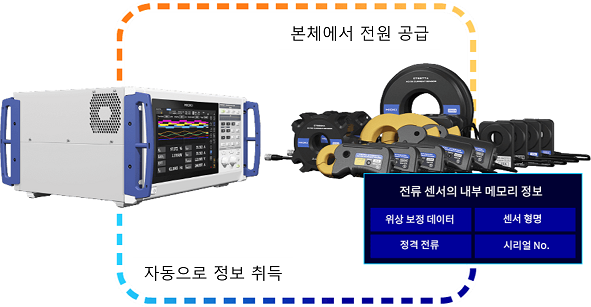

전류 센서의 정보를 파워 애널라이저 PW8001측에서 자동 인식
전류 센서에 메모리(I2C-EEPROM)를 탑재했습니다.
파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.
기존에는 위상 보정 값을 직접 입력할 필요가 있었지만, 전류 센서 정보가 자동으로 인식되는 덕분에 입력 실수 또는 설정을 잊어버리는 경우가 줄어들어 더욱 정확한 전력 연산을 할 수 있습니다.

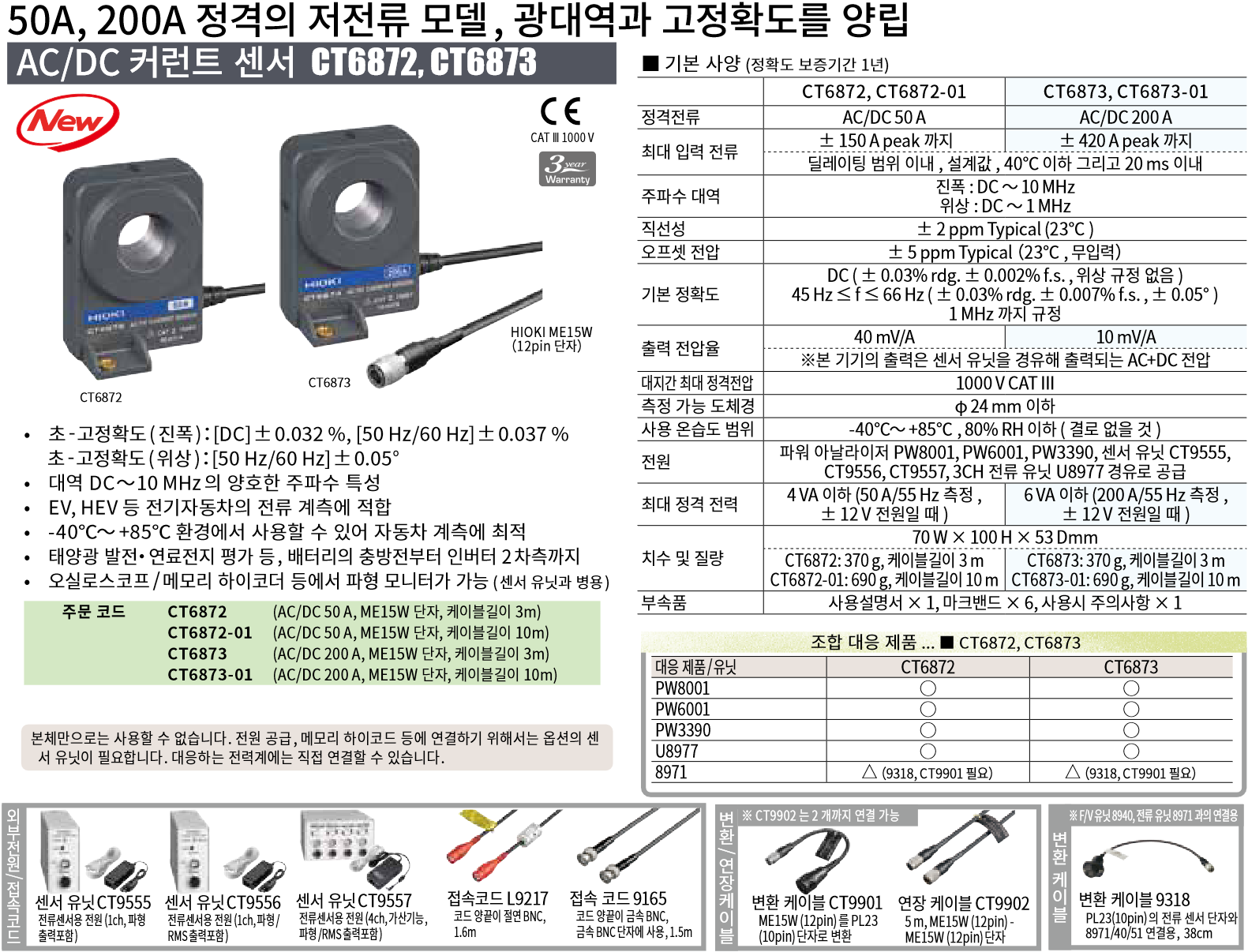

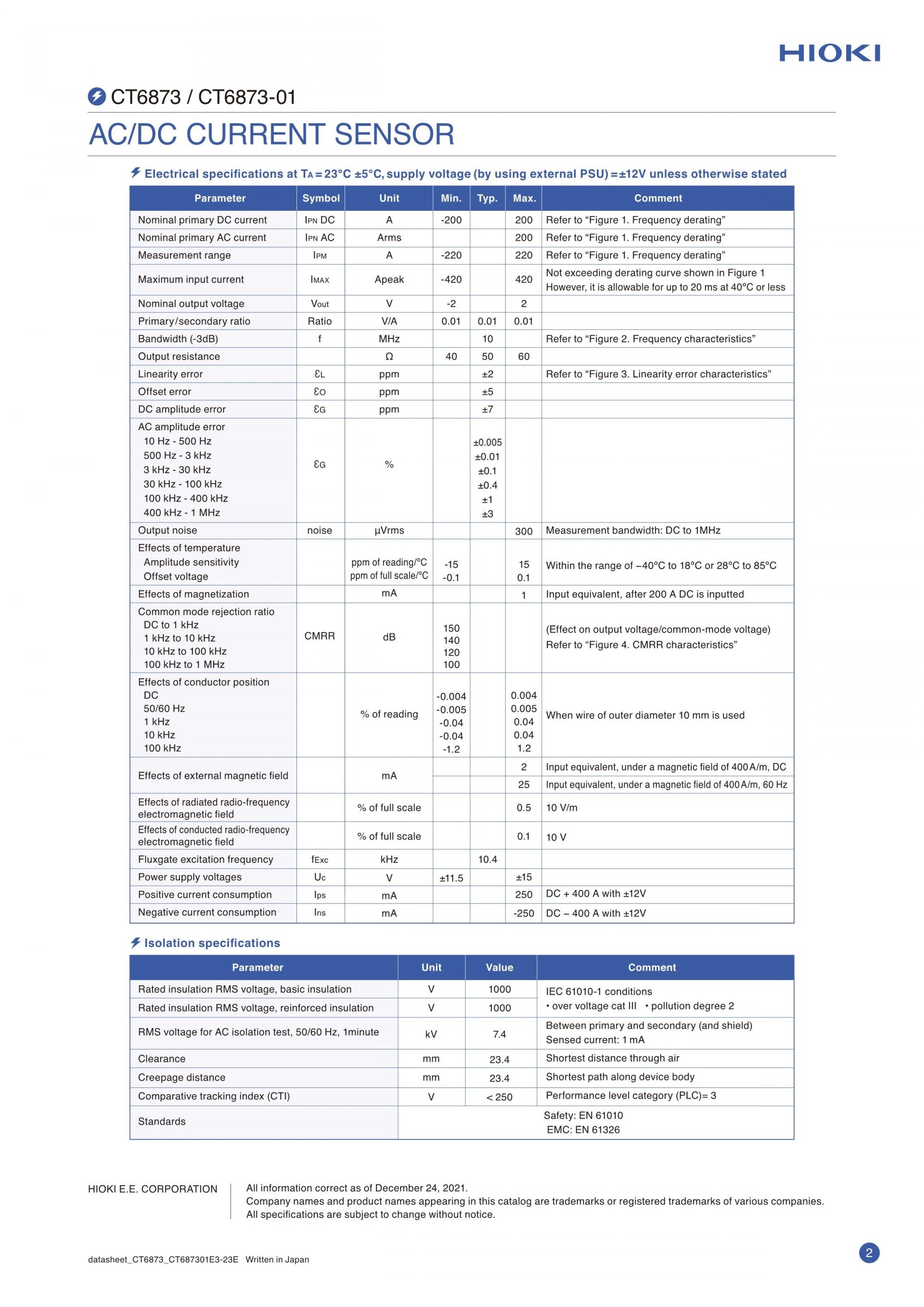

제품 사양
기본사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
정격전류최대 입력 전류주파수대역직선성오프셋 전압기본 정확도출력 전압률대지간 최대 정격전압측정 가능 도체경사용 온습도 범위전원최대 정격 전력치수 및 질량부속품
| AC/DC 200 A | |||||
| 딜레이팅 범위 이내, ±420 A peak까지 (설계치, 40℃ 이하 그리고 20 ms 이내) | |||||
| 진폭 : DC~10 MHz 위상 : DC~1 MHz | |||||
| ±2 ppm Typical (23℃) | |||||
| ±5 ppm Typical (23℃, 무입력) | |||||
| DC (±0.03% rdg. ±0.002% f.s. , 위상 규정 없음) 45 Hz ≤ f ≤ 66 Hz (±0.03% rdg. ±0.007% f.s. , ±0.05°) 1 MHz까지 규정 | |||||
| 10 mV/A ※본 기기의 출력은 센서 유닛을 경유해 출력되는 AC+DC전압입니다. | |||||
| 1000 V CAT III | |||||
| φ 24 mm 이하 | |||||
| -40°C ~ +85°C, 80% RH 이하 (결로 없을 것) | |||||
| 파워 아날라이저 PW8001, PW6001, PW3390 또는 센서 유닛 CT9555, CT9556, CT9557, U8977을 통해 공급 | |||||
| 6 VA 이하 (200 A/55 Hz 측정, ±12 V 전원일 때) | |||||
| 70 W × 100 H × 53 Dmm, CT6873 : 370 g, 케이블 길이 3 m, CT6873-01 : 690 g, 케이블 길이 10 m | |||||
| 사용설명서 × 1, 마크밴드 × 6, 사용시 주의사항 × 1 |
📄 기술자료 다운로드
■ 제품 사양 (Specifications)

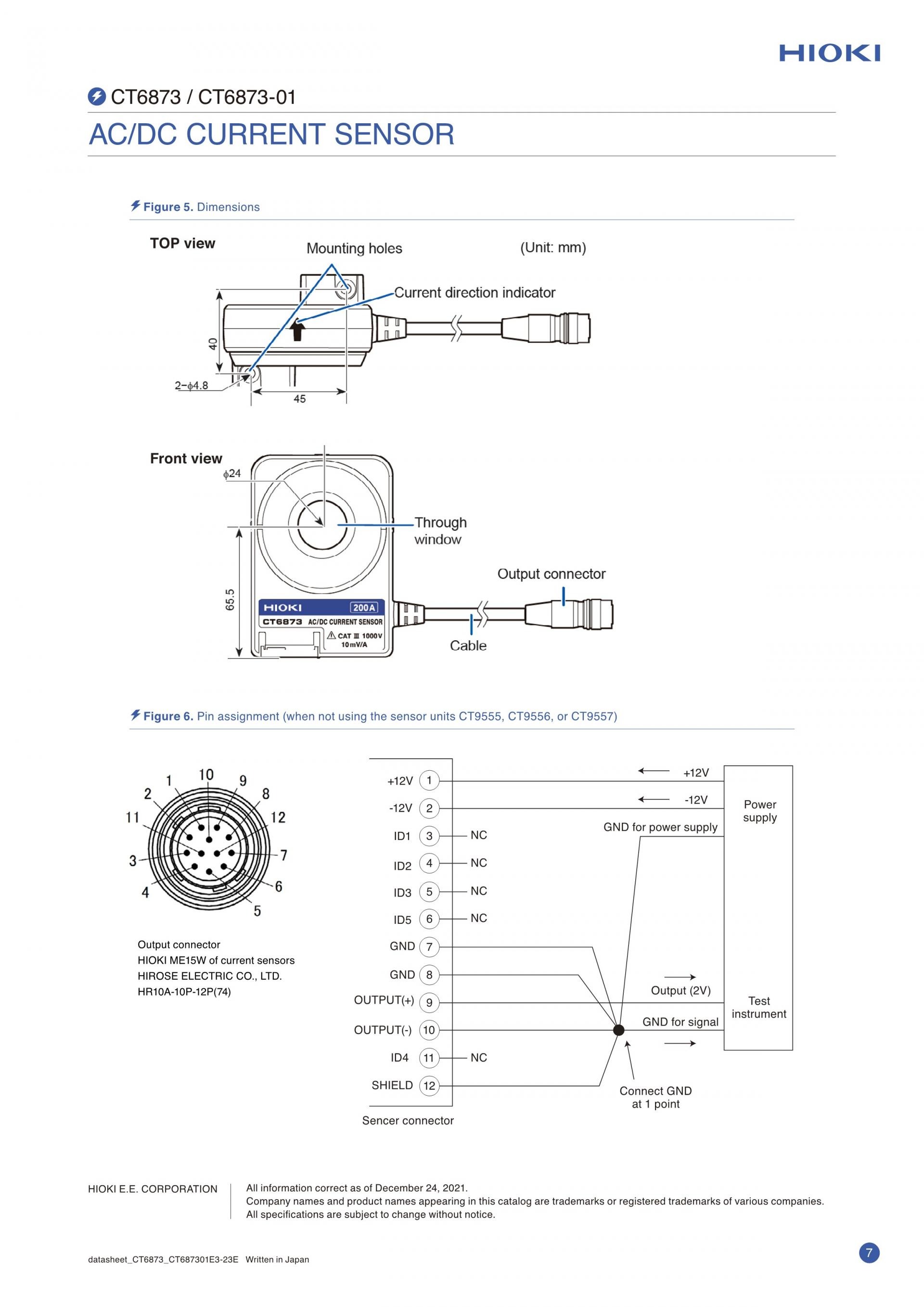

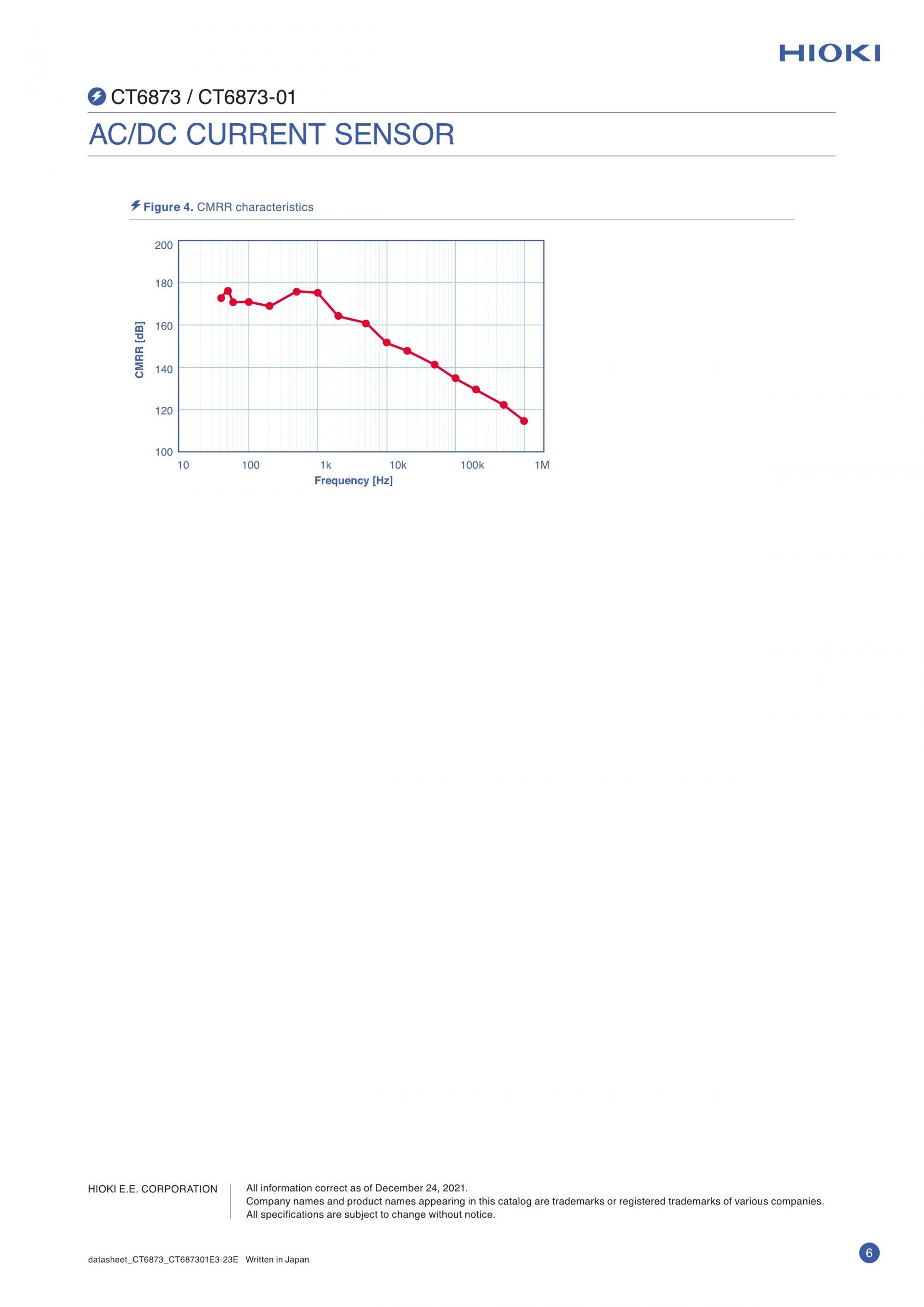

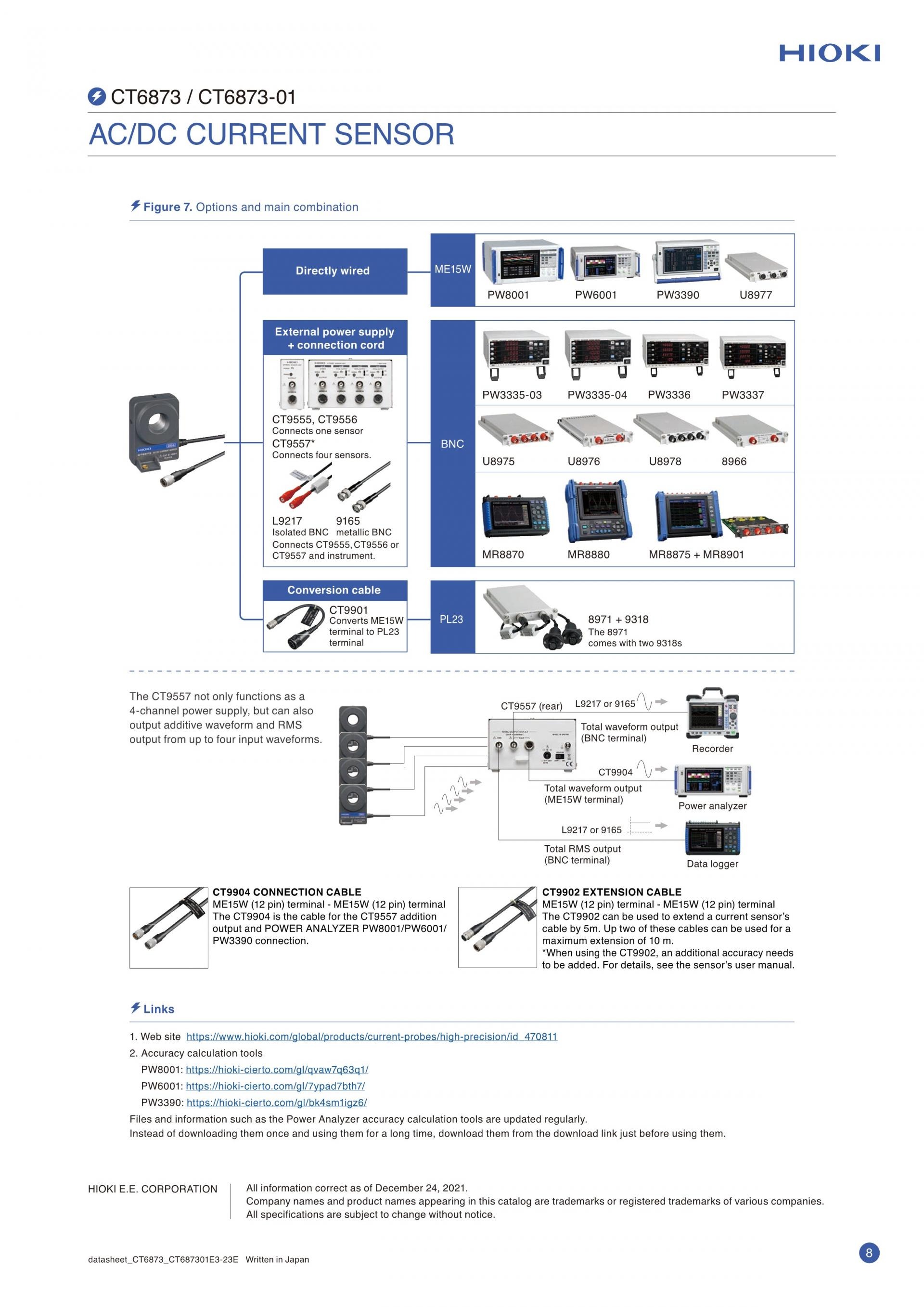

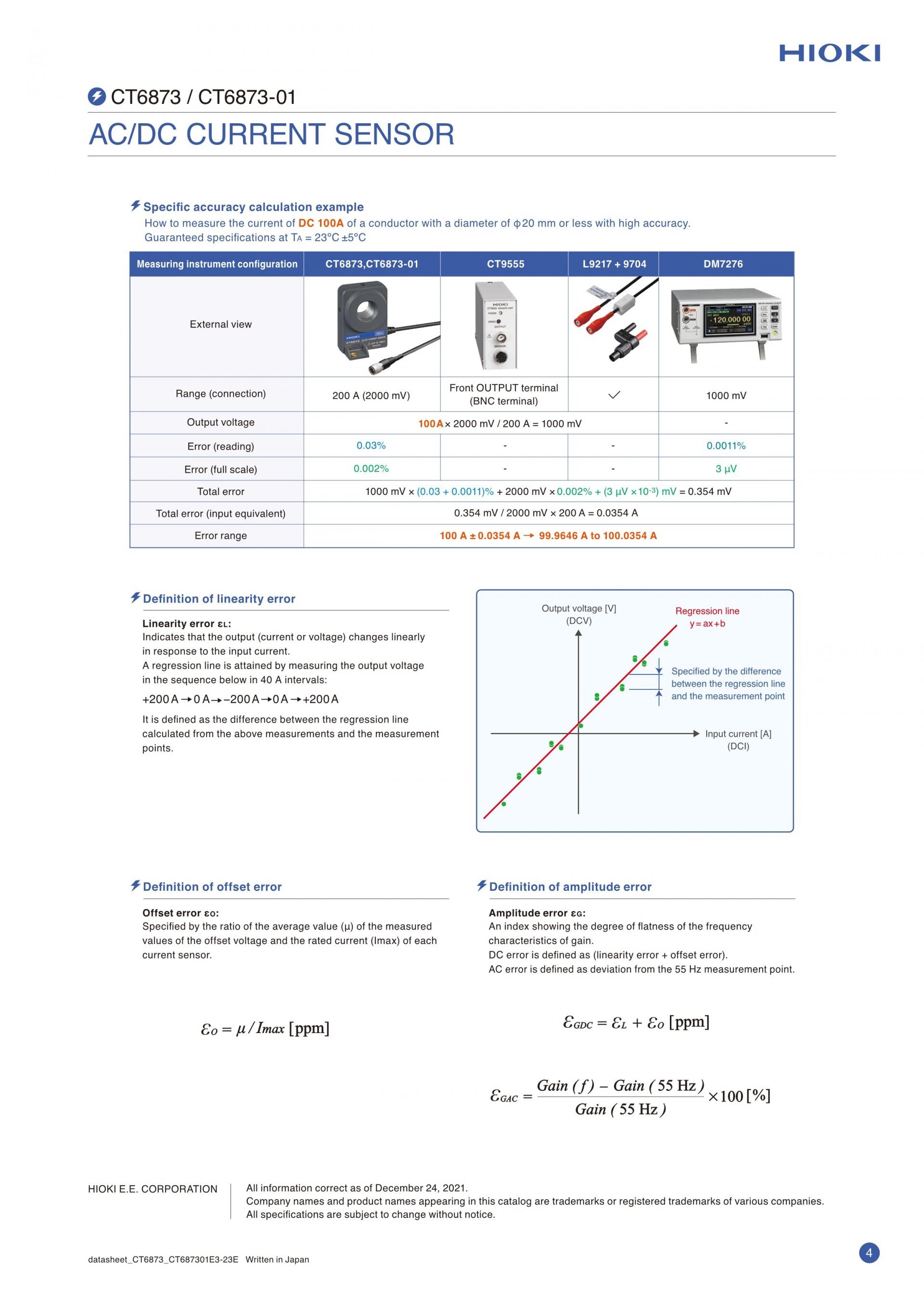

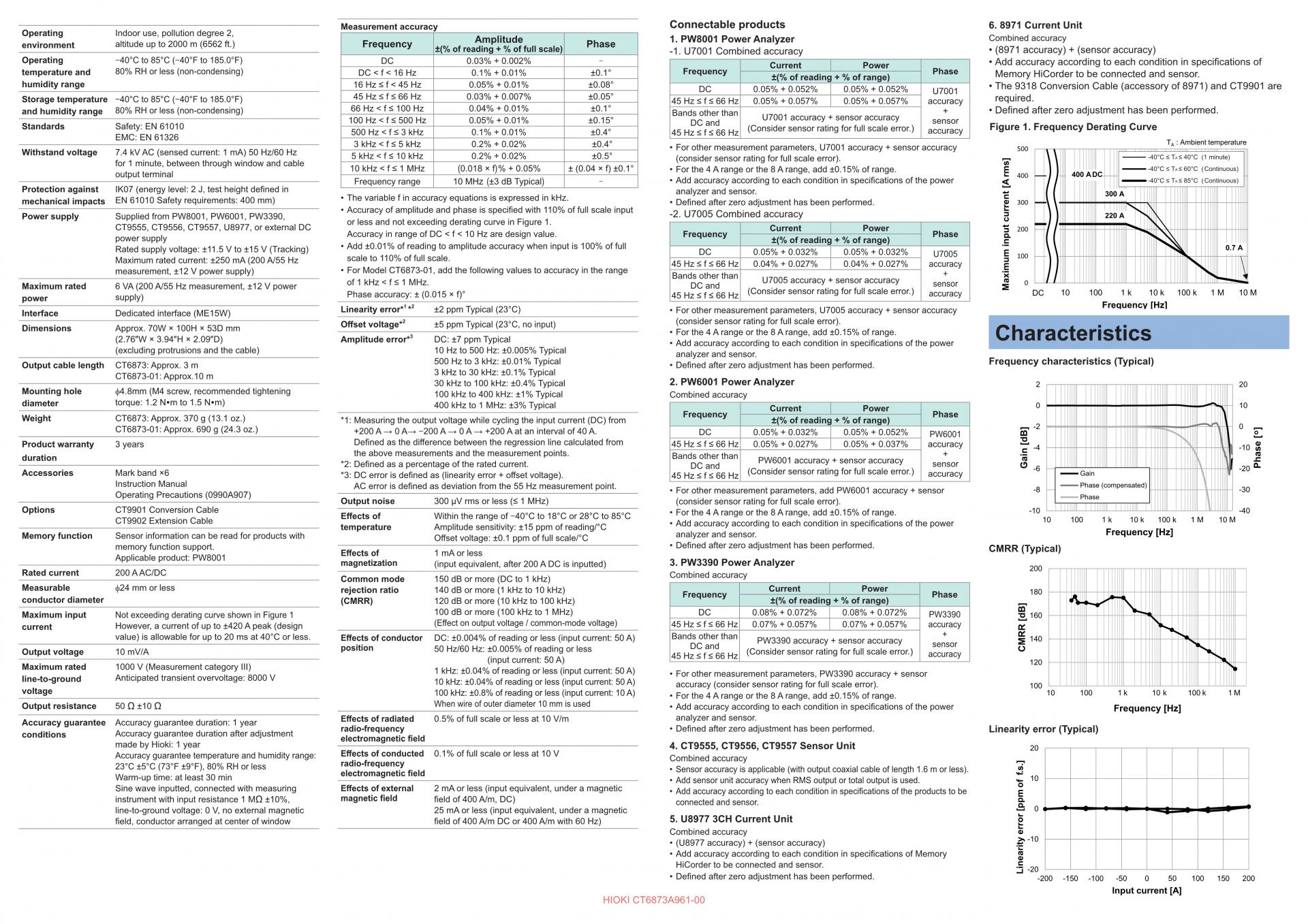

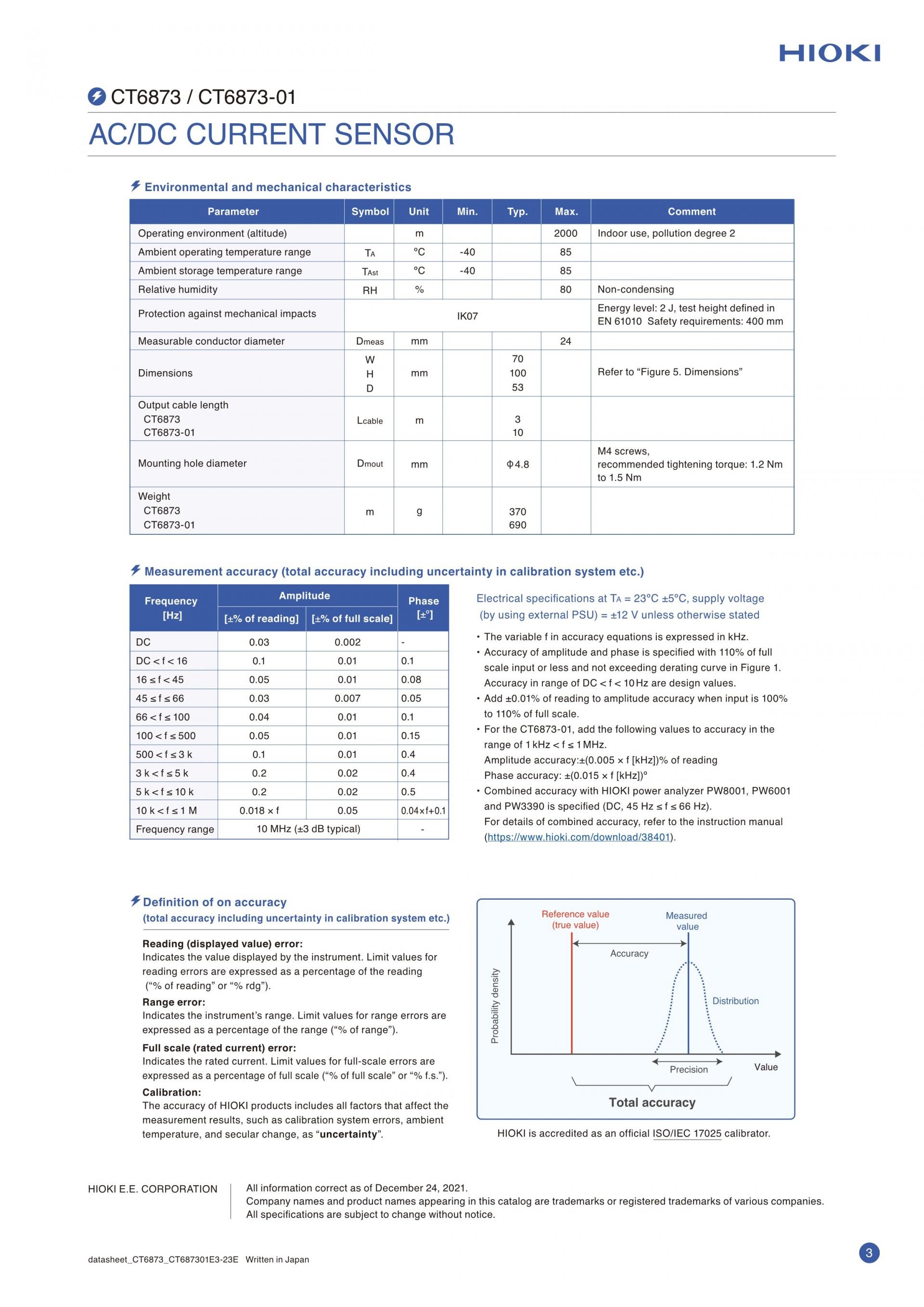

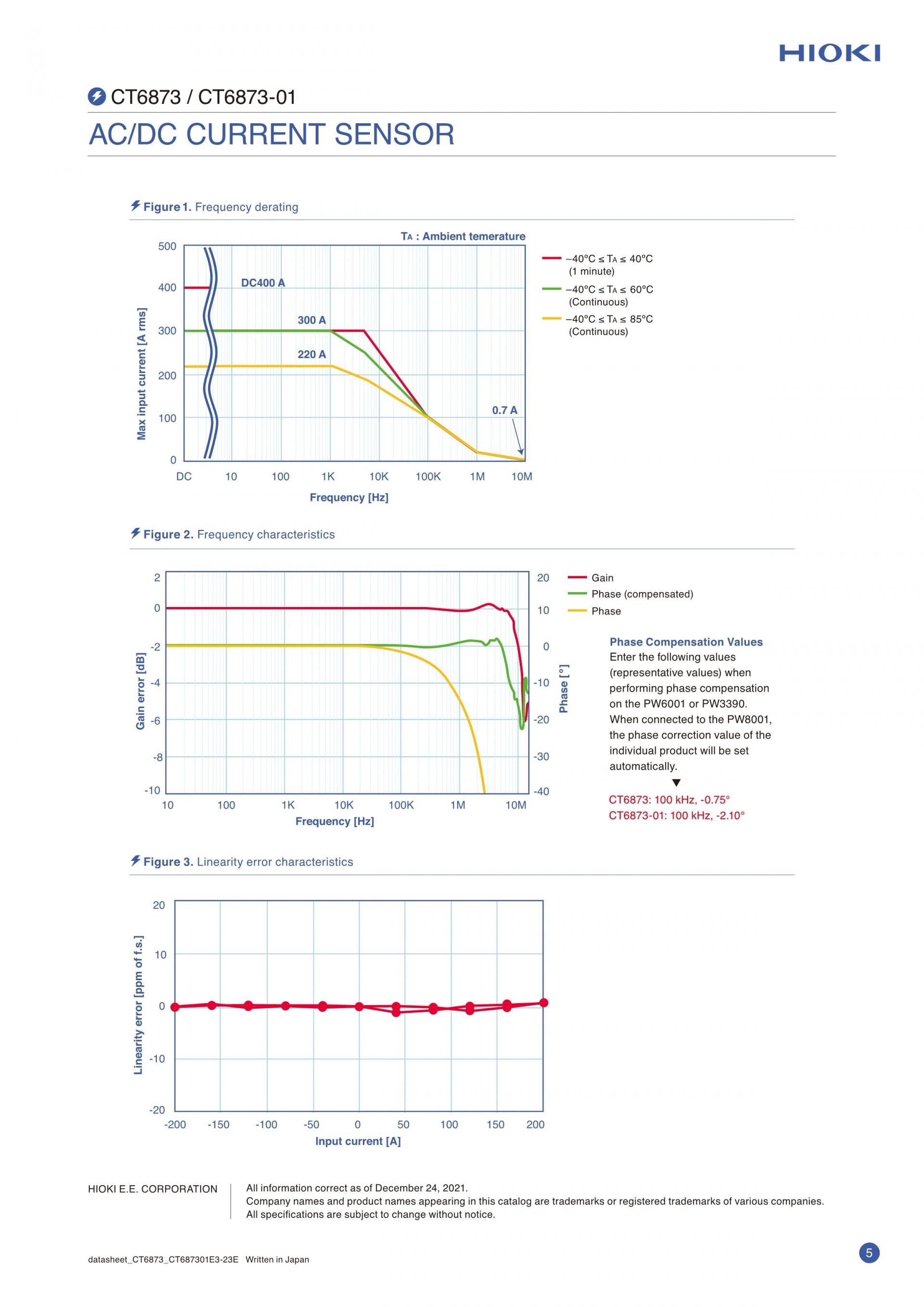

HIOKI CT6873 제품 데이터시트의 핵심 사양입니다.
- • Use the device with its surface temperature of 105°C or less.
- Measurement accuracy Connectable products 6. 8971 Current Unit
- Amplitude 1. PW8001 Power Analyzer Combined accuracy
- Standards Safety: EN 61010 500 Hz < f ≤ 3 kHz 0.1% + 0.01% ±0.4° 45 Hz ≤ f ≤ 66 Hz (Consider sensor rating for full scale error.) accuracy Figure 1. Frequency Derating Curve
- 3 kHz < f ≤ 5 kHz 0.2% + 0.02% ±0.4° • For other measurement parameters, U7001 accuracy + sensor accuracy T A : Ambient temperature
- Withstand voltage 7.4 kV AC (sensed current: 1 mA) 50 Hz/60 Hz 5 kHz < f ≤ 10 kHz 0.2% + 0.02% ±0.5° (consider sensor rating for full scale error).
- Protection against IK07 (energy level: 2 J, test height defined in analyzer and sensor.
- Power supply Supplied from PW8001, PW6001, PW3390, -2. U7005 Combined accuracy
- Maximum rated current: ±250 mA (200 A/55 Hz scale to 110% of full scale.
- 45 Hz ≤ f ≤ 66 Hz 0.04% + 0.027% 0.04% + 0.027% accuracy
- Maximum rated 6 VA (200 A/55 Hz measurement, ±12 V power of 1 kHz < f ≤ 1 MHz. DC and U7005 accuracy + sensor accuracy sensor
- power supply) Phase accuracy: ± (0.015 × f)° 45 Hz ≤ f ≤ 66 Hz (Consider sensor rating for full scale error.) accuracy
- Interface Dedicated interface (ME15W) Linearity error*1 *2 ±2 ppm Typical (23°C) • For other measurement parameters, U7005 accuracy + sensor accuracy
- Offset voltage*2 ±5 ppm Typical (23°C, no input) (consider sensor rating for full scale error).
- Output cable length CT6873: Approx. 3 m
- 30 kHz to 100 kHz: ±0.4% Typical 2. PW6001 Power Analyzer Phase
- Weight CT6873: Approx. 370 g (13.1 oz.) *1: Measuring the output voltage while cycling the input current (DC) from ±(% of reading + % of range)
- Operating Precautions (0990A907) Output noise 300 µV rms or less (≤ 1 MHz) (consider sensor rating for full scale error). 200 Phase
- temperature Amplitude sensitivity: ±15 ppm of reading/°C
- Rated current 200 A AC/DC Combined accuracy
- Measurable φ24 mm or less rejection ratio 140 dB or more (1 kHz to 10 kHz) Frequency Current Power Phase 180 120
- current However, a current of up to ±420 A peak (design (Effect on output voltage / common-mode voltage) 45 Hz ≤ f ≤ 66 Hz 0.07% + 0.057% 0.07% + 0.057% accuracy
- Output voltage 10 mV/A position 50 Hz/60 Hz: ±0.005% of reading or less 45 Hz D C ≤ f a ≤ n d 66 Hz (Consider sensor rating for full scale error.) a s c e c n u s ra o c r y 160
- (input current: 50 A) 120
- Maximum rated 1000 V (Measurement category III)
- 1 kHz: ±0.04% of reading or less (input current: 50 A) • For other measurement parameters, PW3390 accuracy + sensor
- line-to-ground Anticipated transient overvoltage: 8000 V 10 kHz: ±0.04% of reading or less (input current: 50 A) accuracy (consider sensor rating for full scale error). 100 140
- voltage 100 kHz: ±0.8% of reading or less (input current: 10 A) • For the 4 A range or the 8 A range, add ±0.15% of range.
- instrument with input resistance 1 MΩ ±10%, magnetic field field of 400 A/m, DC) connected and sensor.
- line-to-ground voltage: 0 V, no external magnetic 25 mA or less (input equivalent, under a magnetic 0
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
