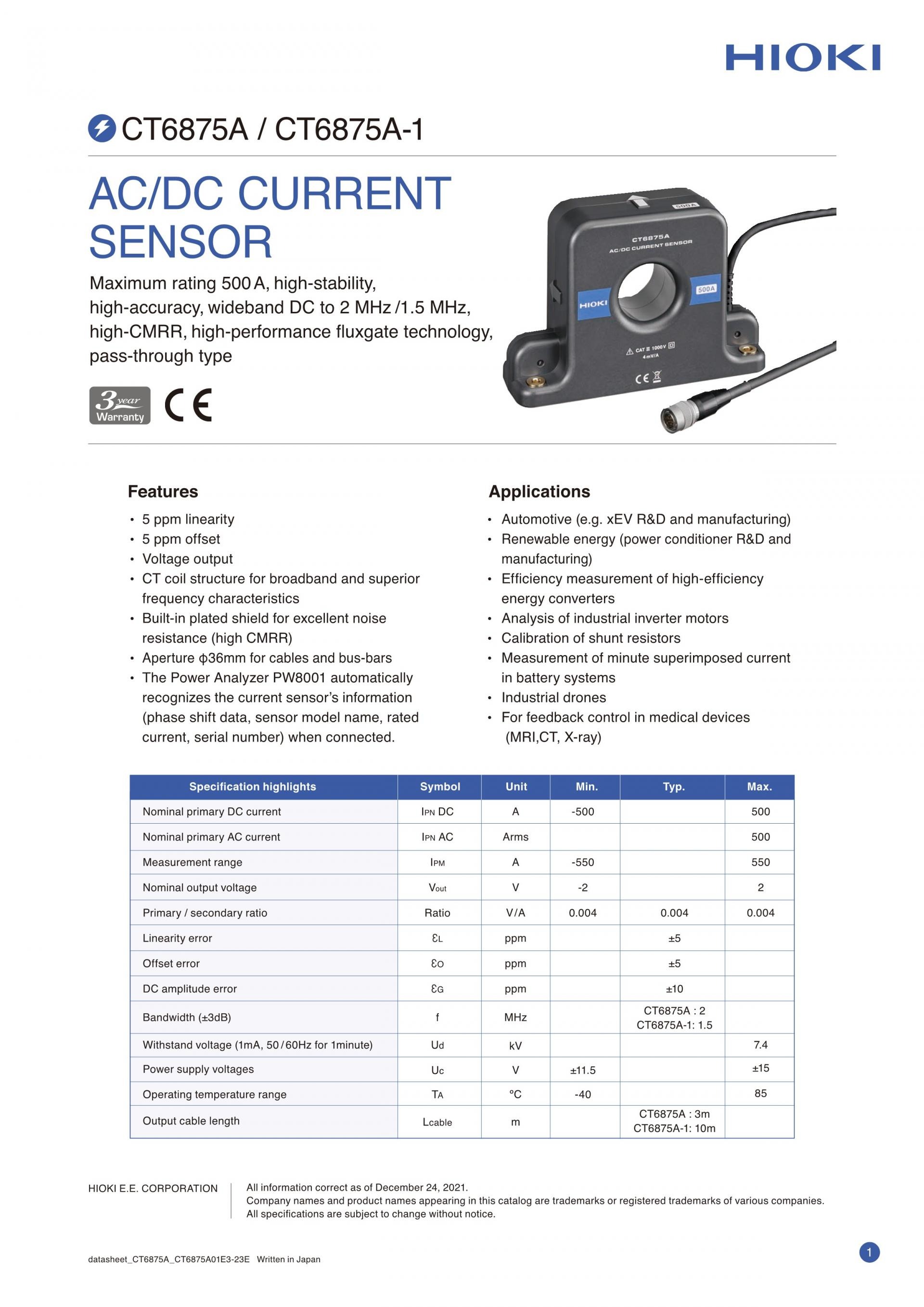

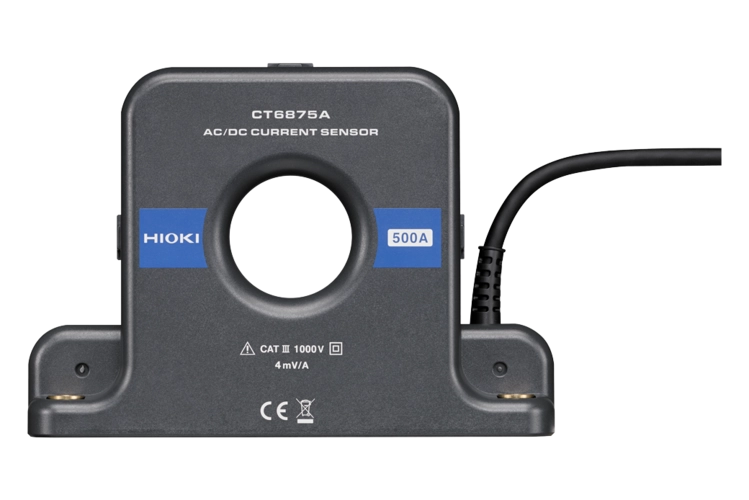

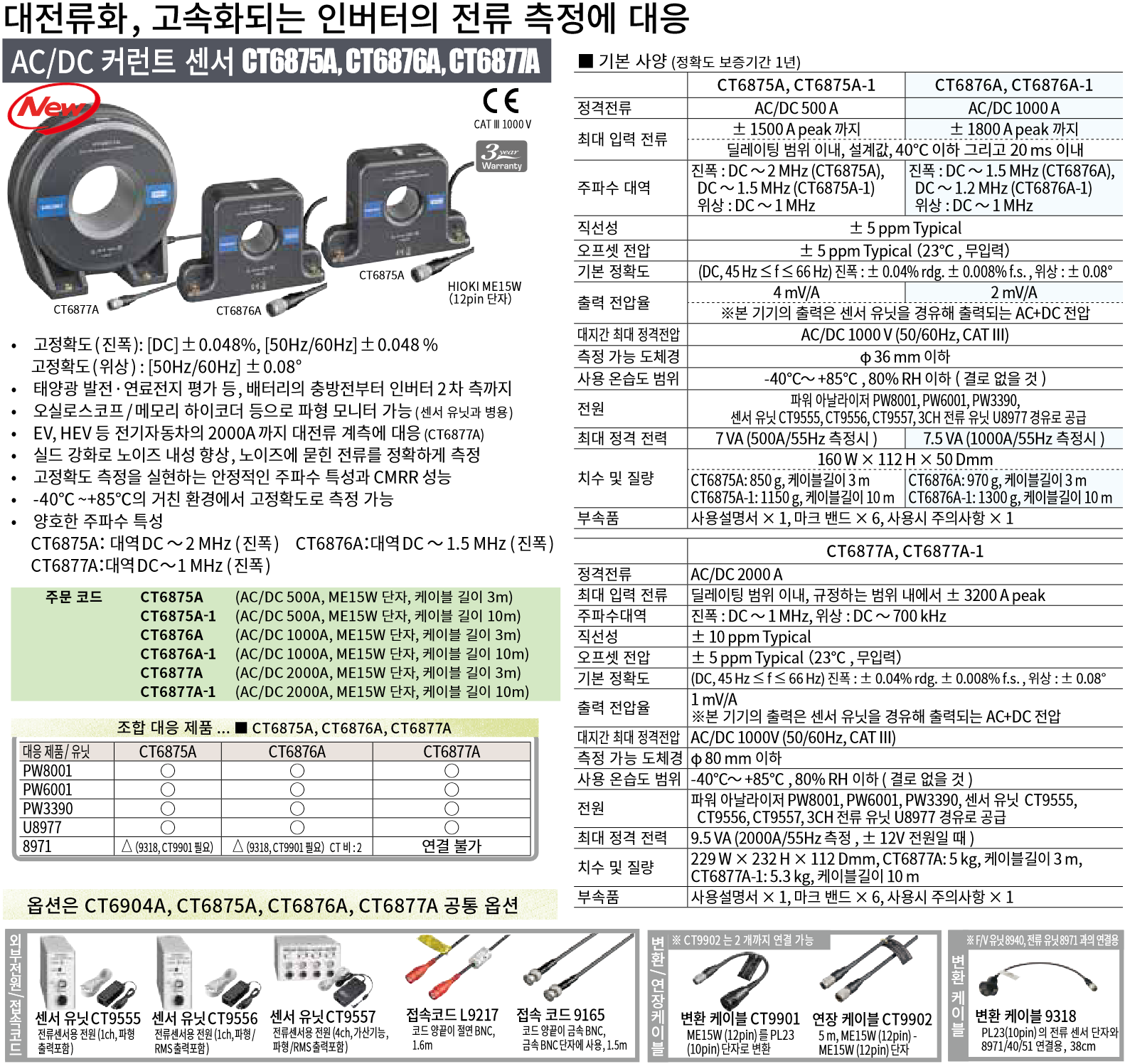

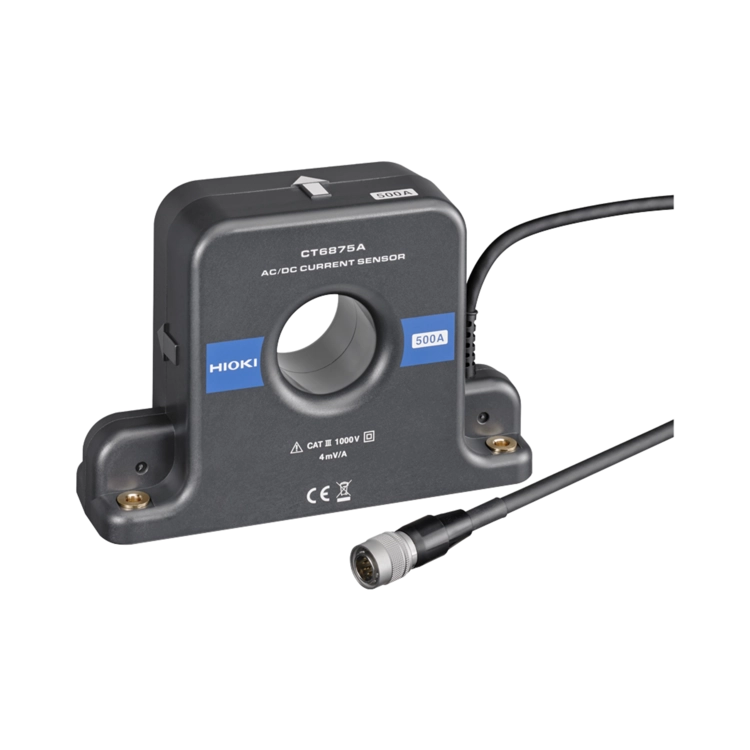

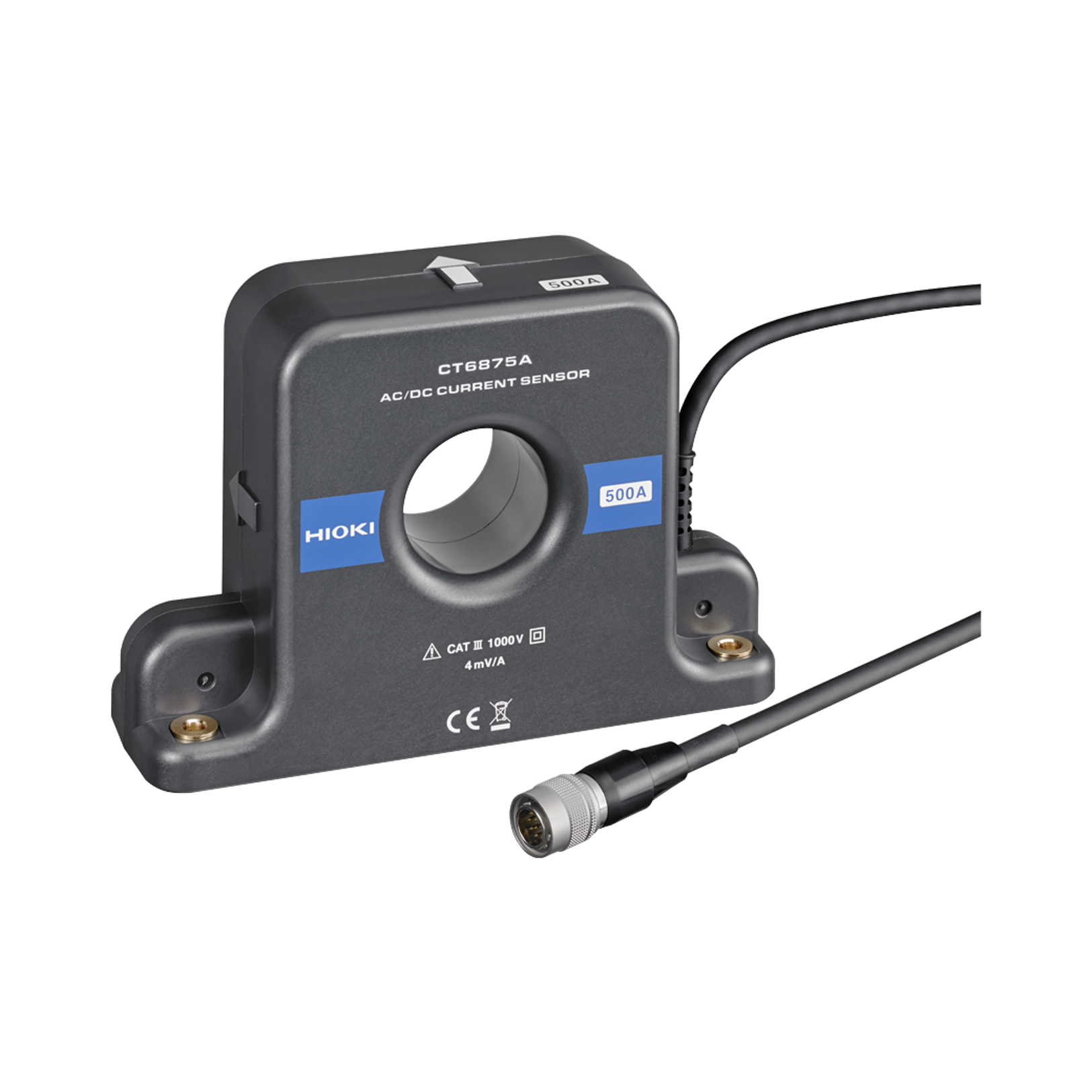

HIOKI 히오키 CT6875A AC/DC 커런트 센서
주요 특징
- 고정확도(진폭) : [DC]±0.048%, [50Hz/60Hz] ± 0.048 %
고정확도(위상) : [50Hz/60Hz] ± 0.08° - 실드 강화로 노이즈 내성 향상, 노이즈에 묻힌 전류를 정확하게 측정

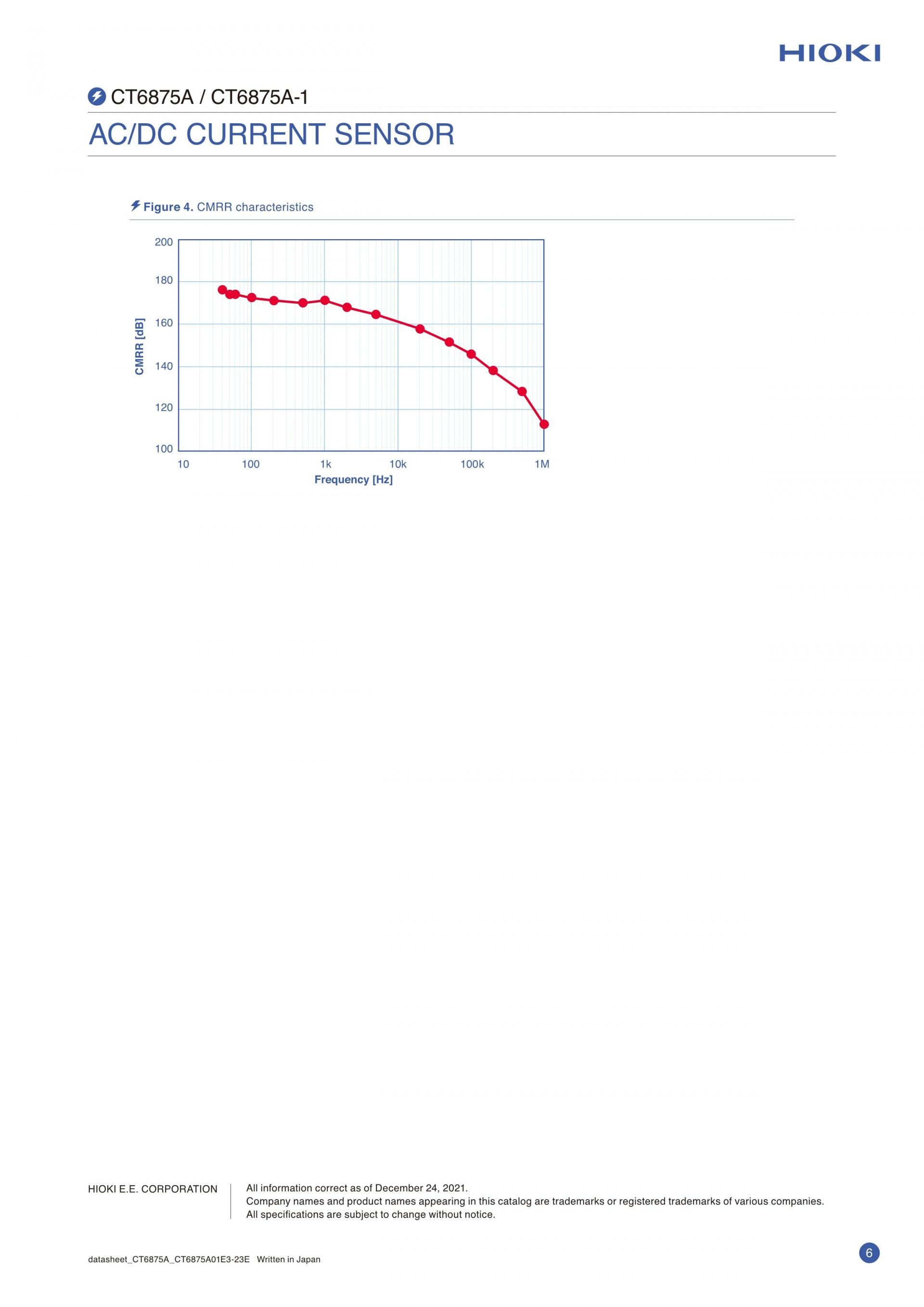

- 고확도 측정을 실현하는 안정적인 주파수 특성과 CMRR 성능
- -40℃ ~ +85℃의 거친 환경에서 고정확도로 측정 가능
- 대역 DC~2 MHz : CT6875A (진폭), DC~1 MHz (위상)의 양호한 주파수 특성
- 태양광 발전·연료전지 평가 등, 배터리의 충방전에서 인버터 2차 측까지

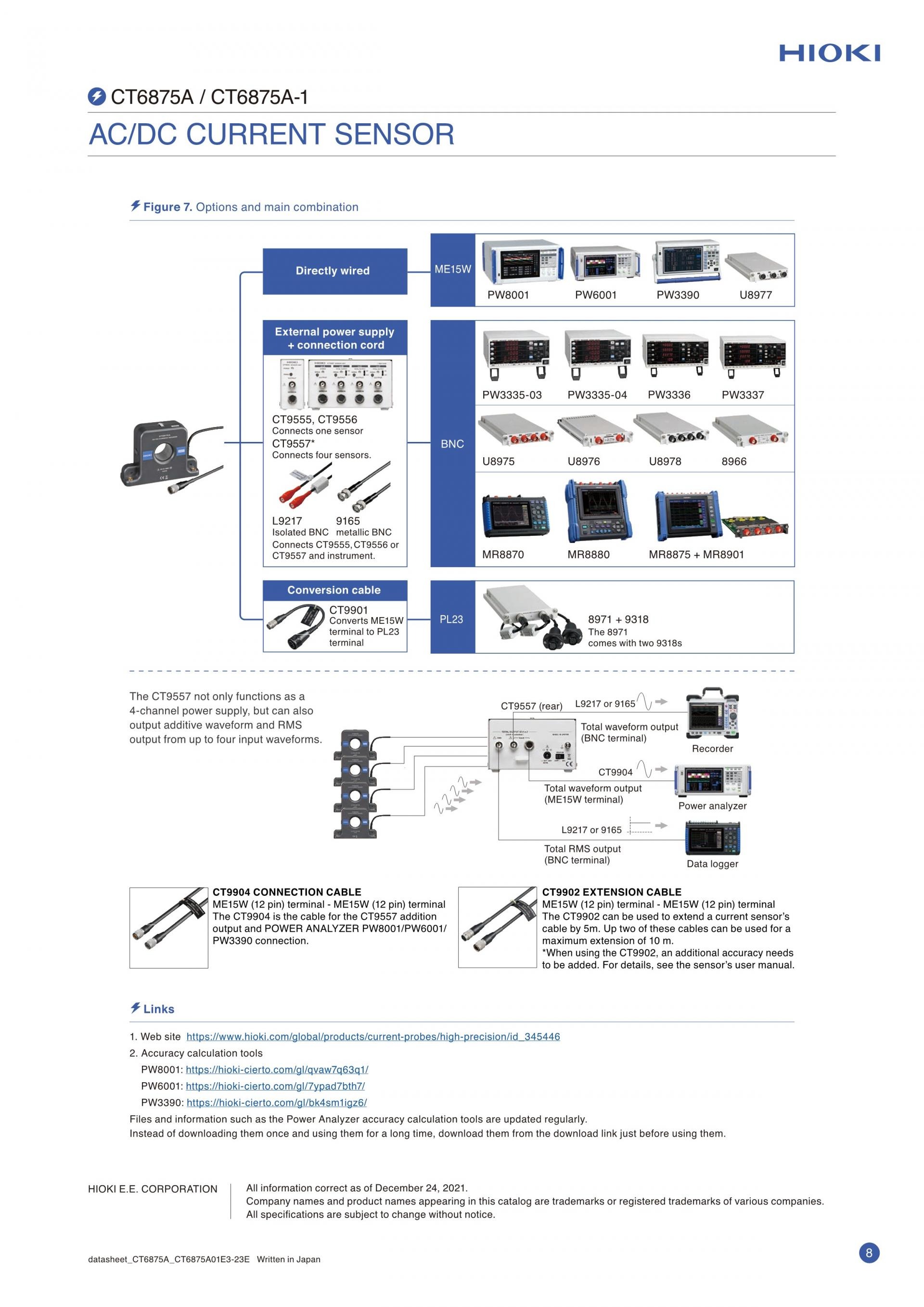

- 오실로스코프/메모리 하이코더 등으로 파형 모니터 가능(센서 유닛과 병용)
CAT III 1000 V
※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
제품 개요
제품번호 (발주코드)
CT6875A :
AC/DC 500A, ME15W단자, 케이블 길이 3m
CT6875A-1 :
AC/DC 500A, ME15W단자, 케이블 길이 10m
AC/DC 전류를 고정밀도로 측정할 수 있는 관통형 전류 센서
양호한 주파수 특성(진폭, 위상)과 온도 특성(감도, 오프셋)을 가지고 있으므로, 전류 측정 뿐만 아니라 고정밀도의 전력 측정에도 사용할 수 있습니다.
전류 측정의 진화를 지원하는 기술

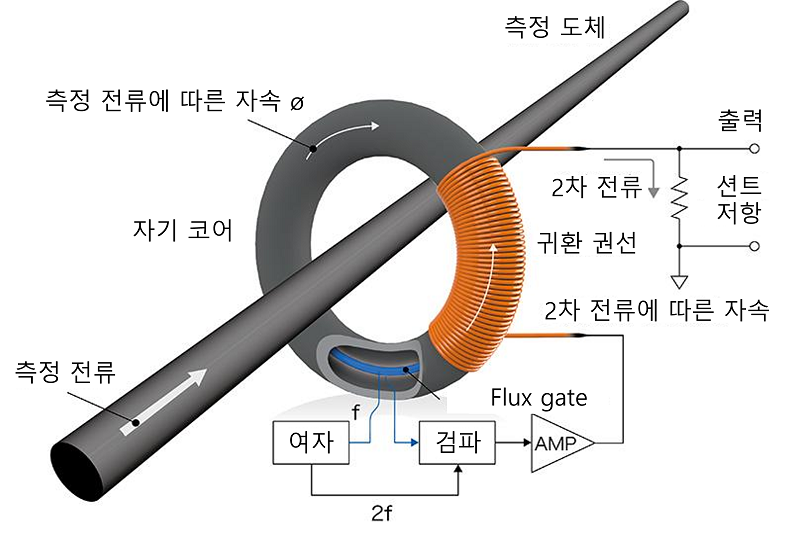

고정확도 센서의 측정 방식은 ‘제로 플럭스 방식(Flux gate 검출형)’입니다. 고주파역 전류는 권선(CT 방식), 직류에서 저주파역 전류는 ‘Flux gate’로 검출됩니다.
● Flux gate 검출형
우수한 리니어 특성을 통해, 저전류부터 대전류까지 높은 정확도로 측정할 수 있습니다. 직류 검출을 하는 FG 소자는 동작 원리상 넓은 온도 범위에서 오프셋이 매우 작기 때문에, 높은 정확도와 우수한 온도 안정성을 실현합니다.
파워 애널라이저, 전력계 등에서 정확도가 요구되는 측정에 적합합니다. 인버터의 효율 측정, 인버터 출력의 전력 측정, 리액터나 트랜스의 손실 측정, 장기간의 DC 측정 등으로 활약합니다.

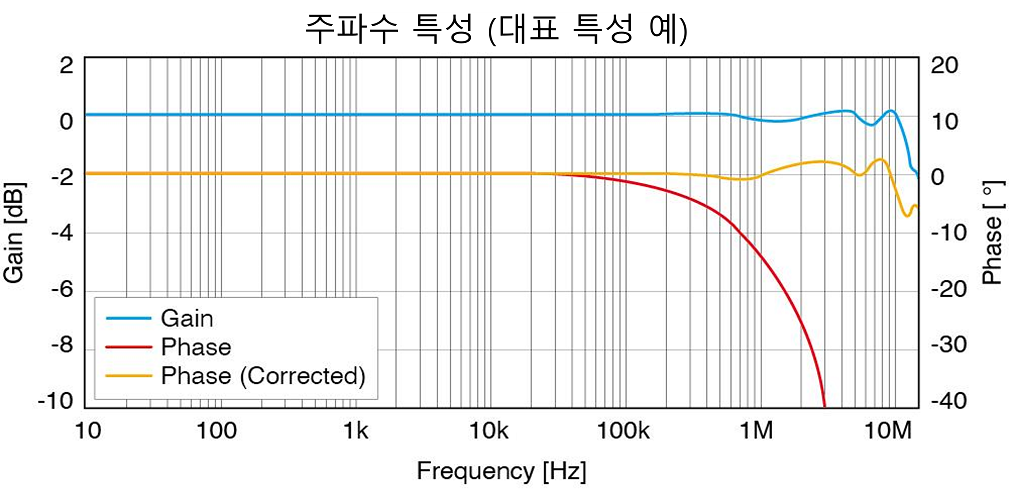

넓은 주파수 대역
정격 500A의 관통형 센서는 최상급 주파수 대역 DC ~ 2MHz(CT6875A-1 : DC~1.5MHz)를 가지고 있습니다. 파워 애널라이저 PW8001과 조합하여 고주파・저역률의 전력을 정확하게 측정할 수 있습니다.
● 전류 센서의 자동 위상 보정 기능
고주파 및 저역률 전력을 정확하게 측정하기 위해서는 위상 오차 보정이 중요합니다. PW8001은 전류 센서의 위상 보정을 자동으로 획득하고 0.001° 분해능으로 보정합니다. 전류 센서의 성능을 간단하게 끌어낼 수 있습니다.

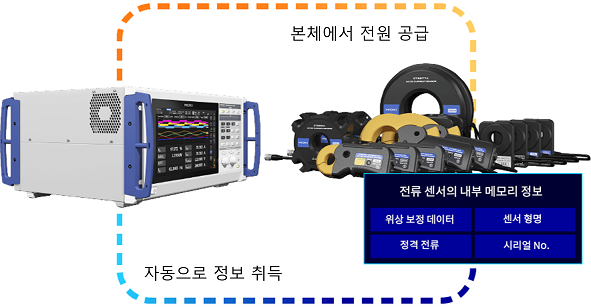

전류 센서의 정보를 파워 애널라이저 PW8001측에서 자동 인식
전류 센서에 메모리(I2C-EEPROM)를 탑재했습니다.
파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.
기존에는 위상 보정 값을 직접 입력할 필요가 있었지만, 전류 센서 정보가 자동으로 인식되는 덕분에 입력 실수 또는 설정을 잊어버리는 경우가 줄어들어 더욱 정확한 전력 연산을 할 수 있습니다.
제품 사양

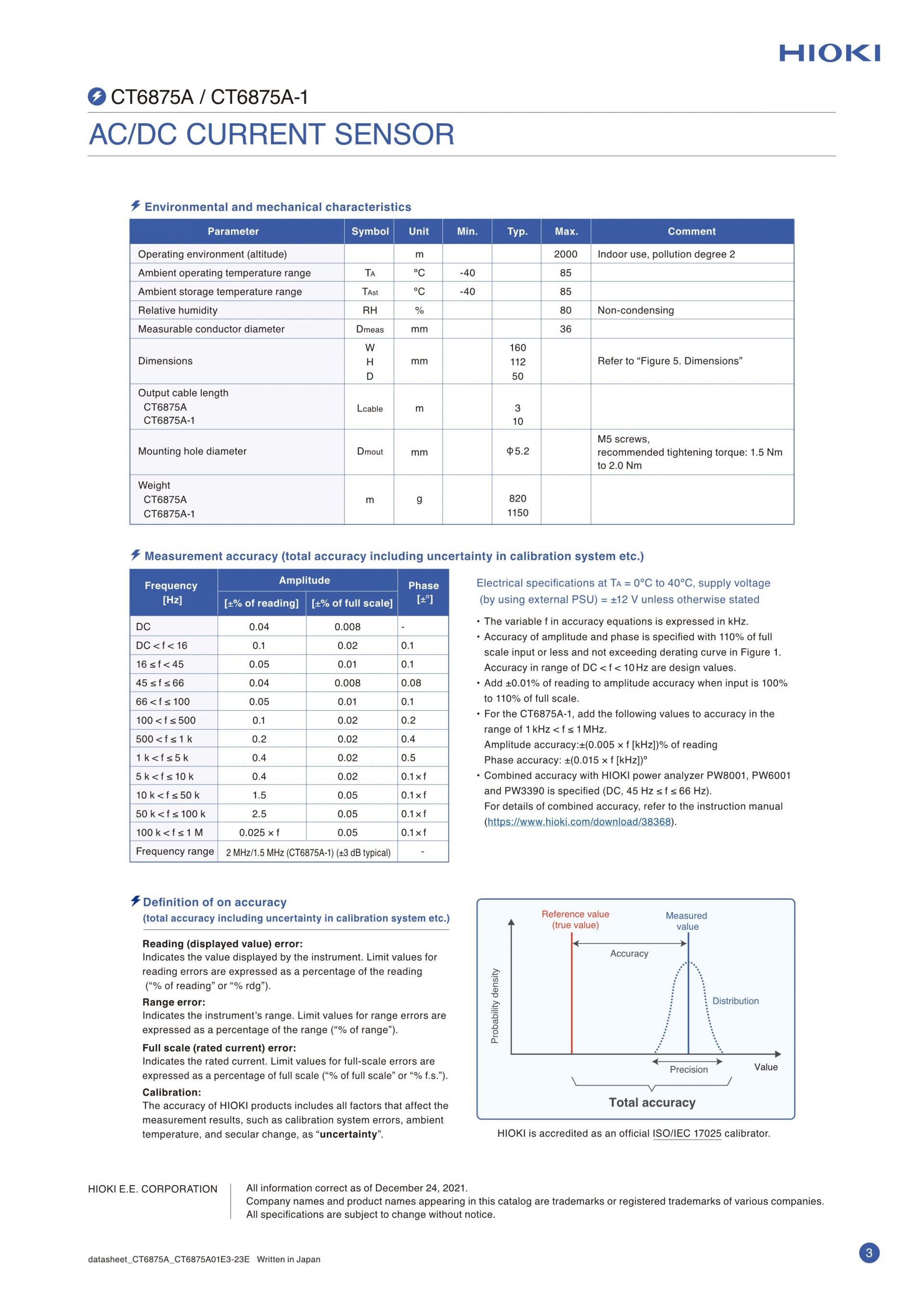

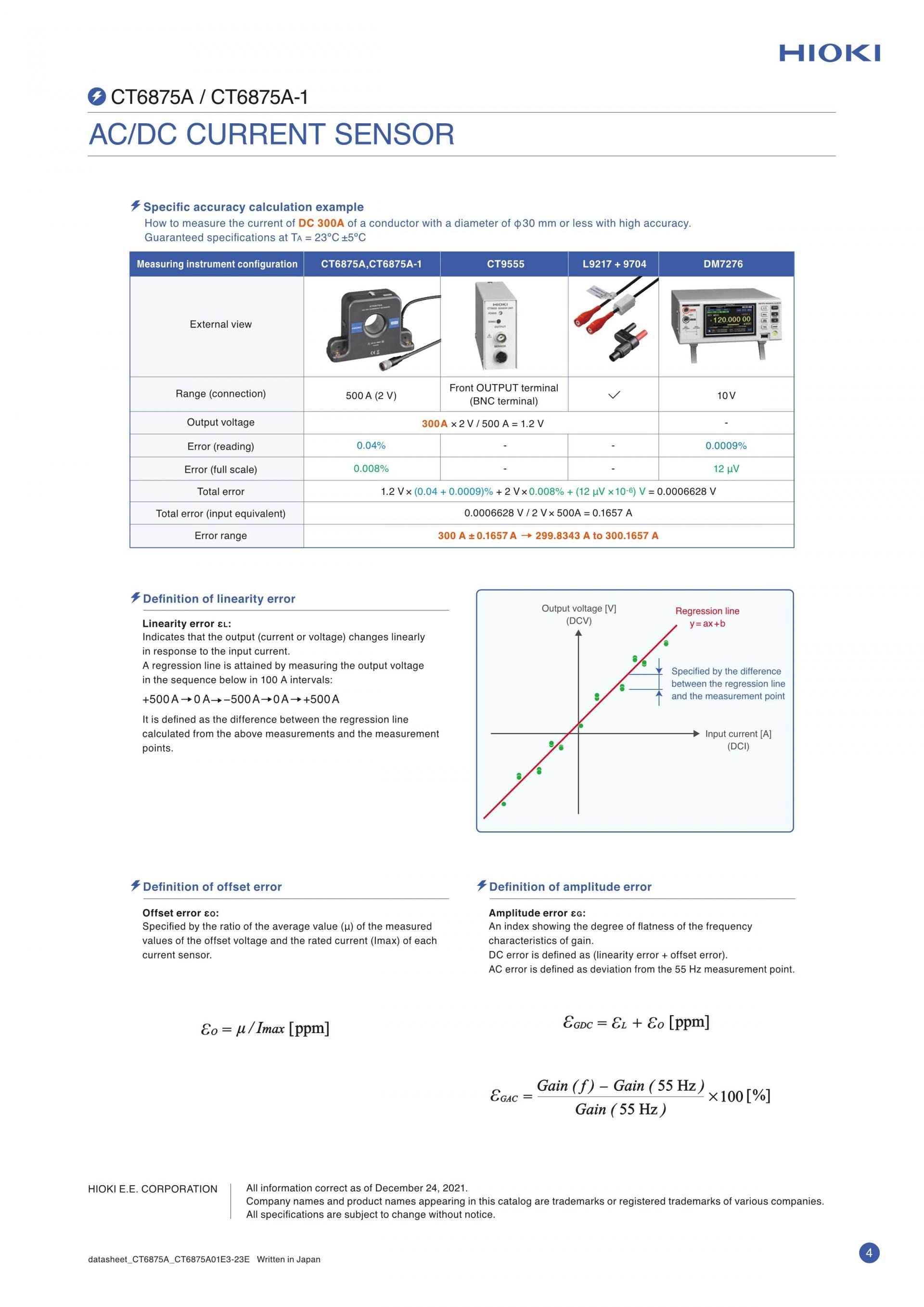

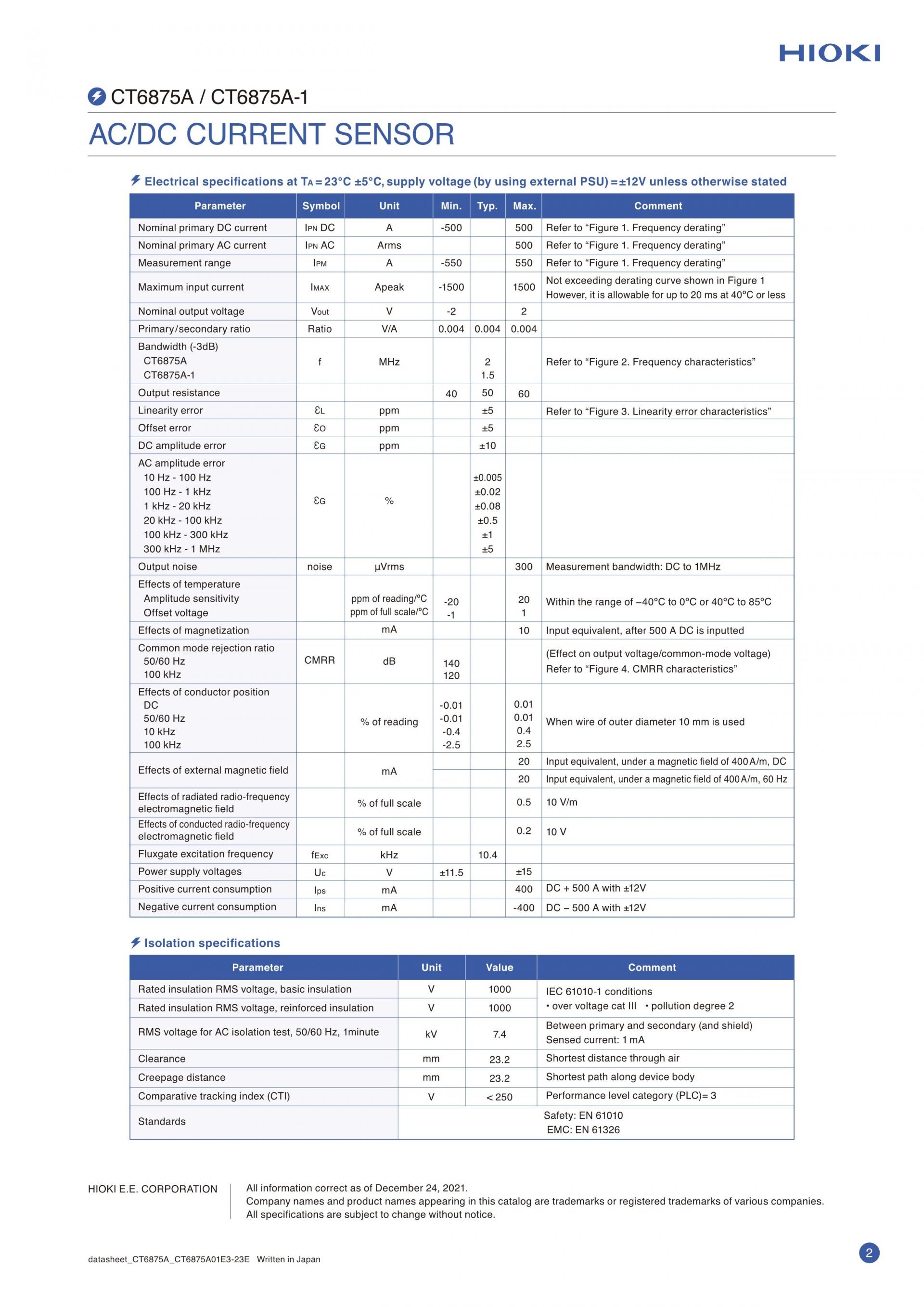

기본사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
정격전류최대 입력 전류주파수대역직선성오프셋 전압기본 정확도출력 전압률대지간 최대 정격전압측정 가능 도체경사용 온습도 범위전원최대 정격 전력치수 및 질량부속품
| AC/DC 500 A | |||||
| 딜레이팅 범위 내, ±1500 A peak까지 (설계치, 40℃ 이하 그리고 20 ms 이내) | |||||
| 진폭 : DC~2 MHz (CT6875A), DC~1.5 MHz (CT6875A-1) 위상 : DC~1 MHz | |||||
| ±5 ppm Typical | |||||
| ±5 ppm Typical (23℃, 무입력) | |||||
| DC~2 MHz (CT6875A), DC~1.5 MHz (CT6875A-1) 진폭 : ±0.04% rdg. ±0.008% f.s 위상 : ±0.08° | |||||
| 4 mV/A ※본 기기의 출력은 센서 유닛을 경유해 출력되는 AC+DC전압입니다. | |||||
| AC/DC 1000V (50/60Hz, CAT III) | |||||
| φ 36 mm 이하 | |||||
| -40°C ~ +85°C, 80% RH 이하 (결로 없을 것) | |||||
| 파워 아날라이저 PW8001, PW6001, PW3390 또는 센서 유닛 CT9555, CT9556, CT9557 경유로 공급 | |||||
| 7 VA 이하 (500 A/55 Hz 측정시) | |||||
| 160 W × 112 H × 50 Dmm CT6875A : 800 g, 케이블길이 3 m CT6875A-1 : 1100 g, 케이블길이 10 m | |||||
| 사용설명서 × 1, 마크밴드 × 1, 사용시 주의사항 × 1 |

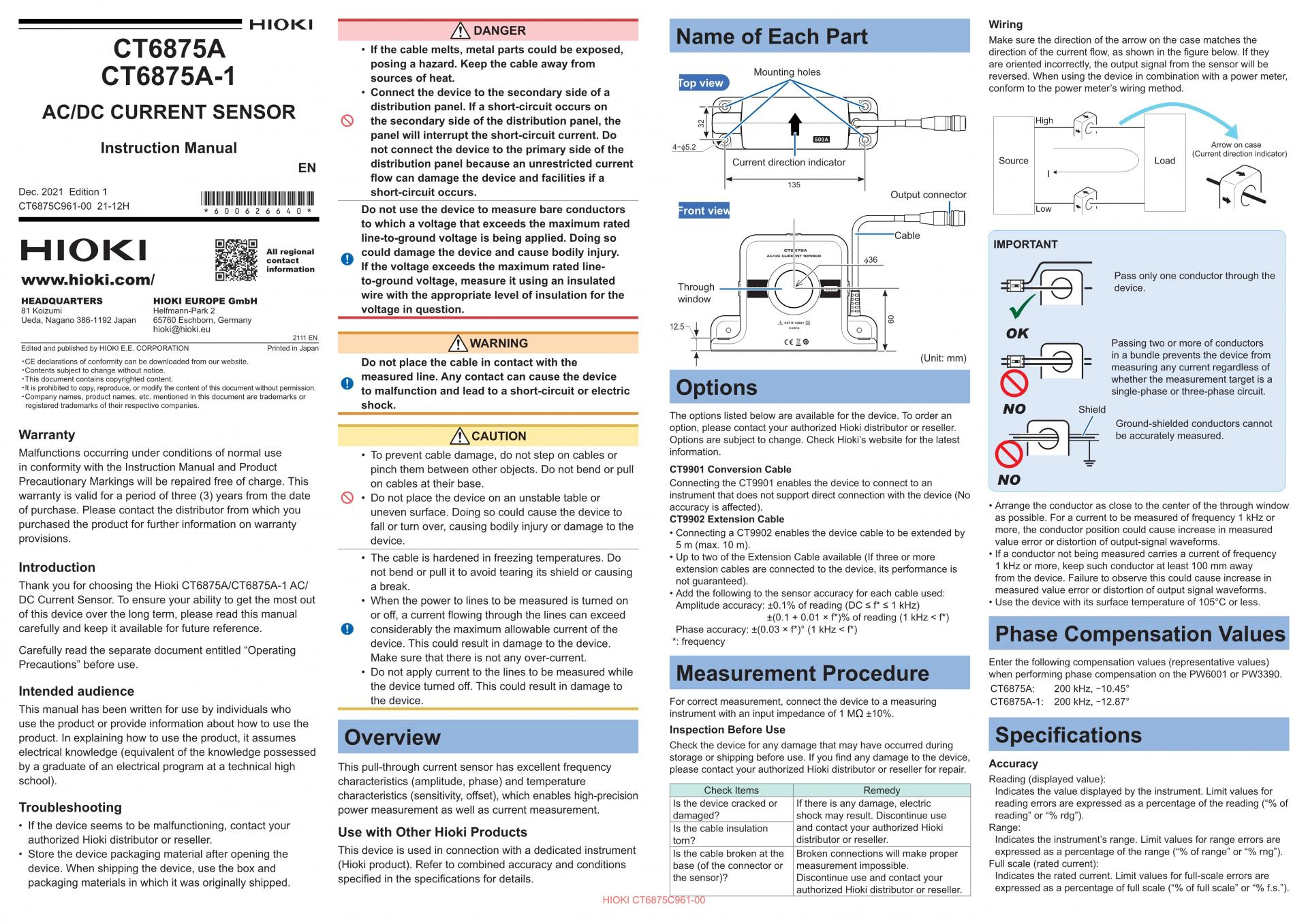

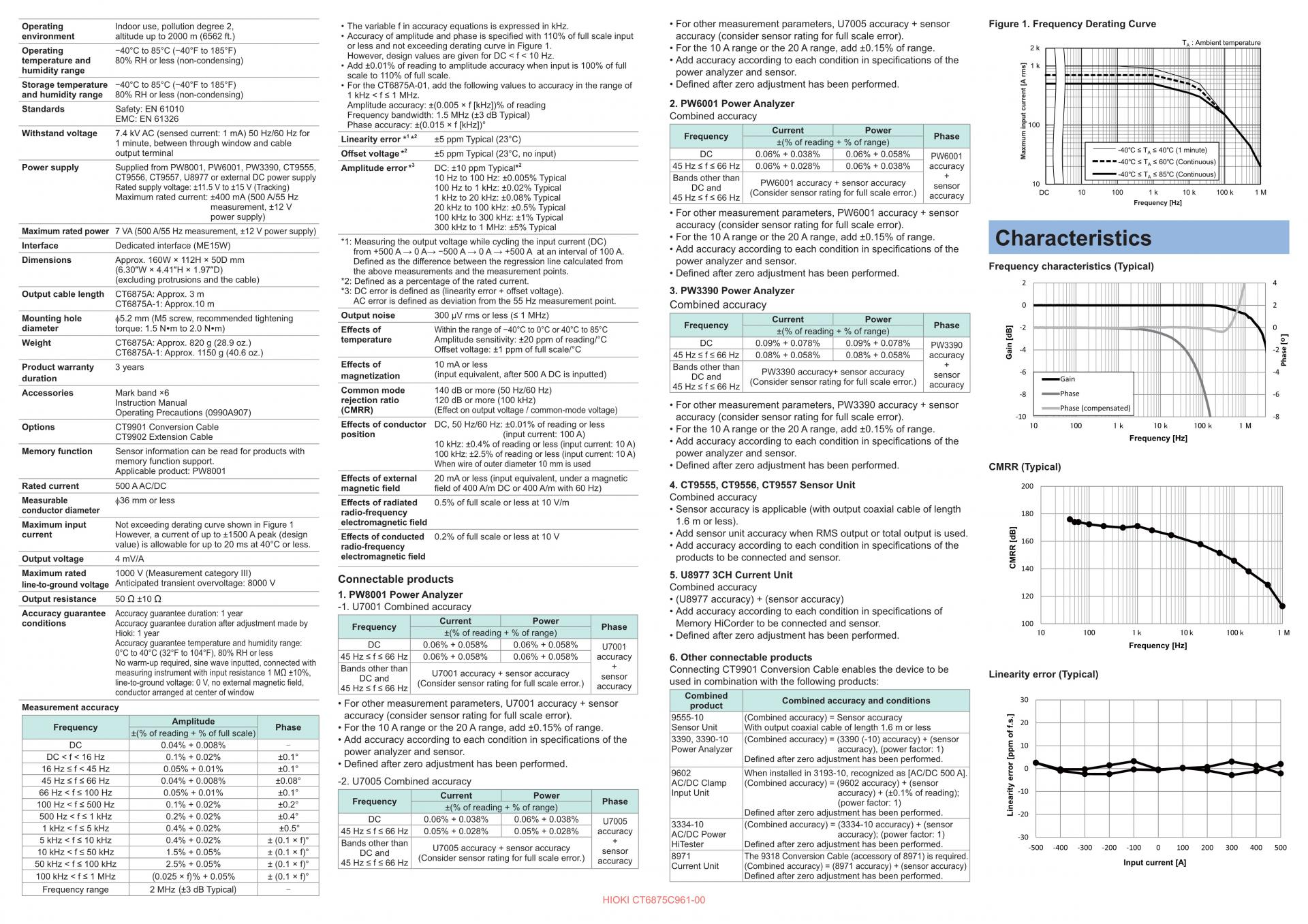

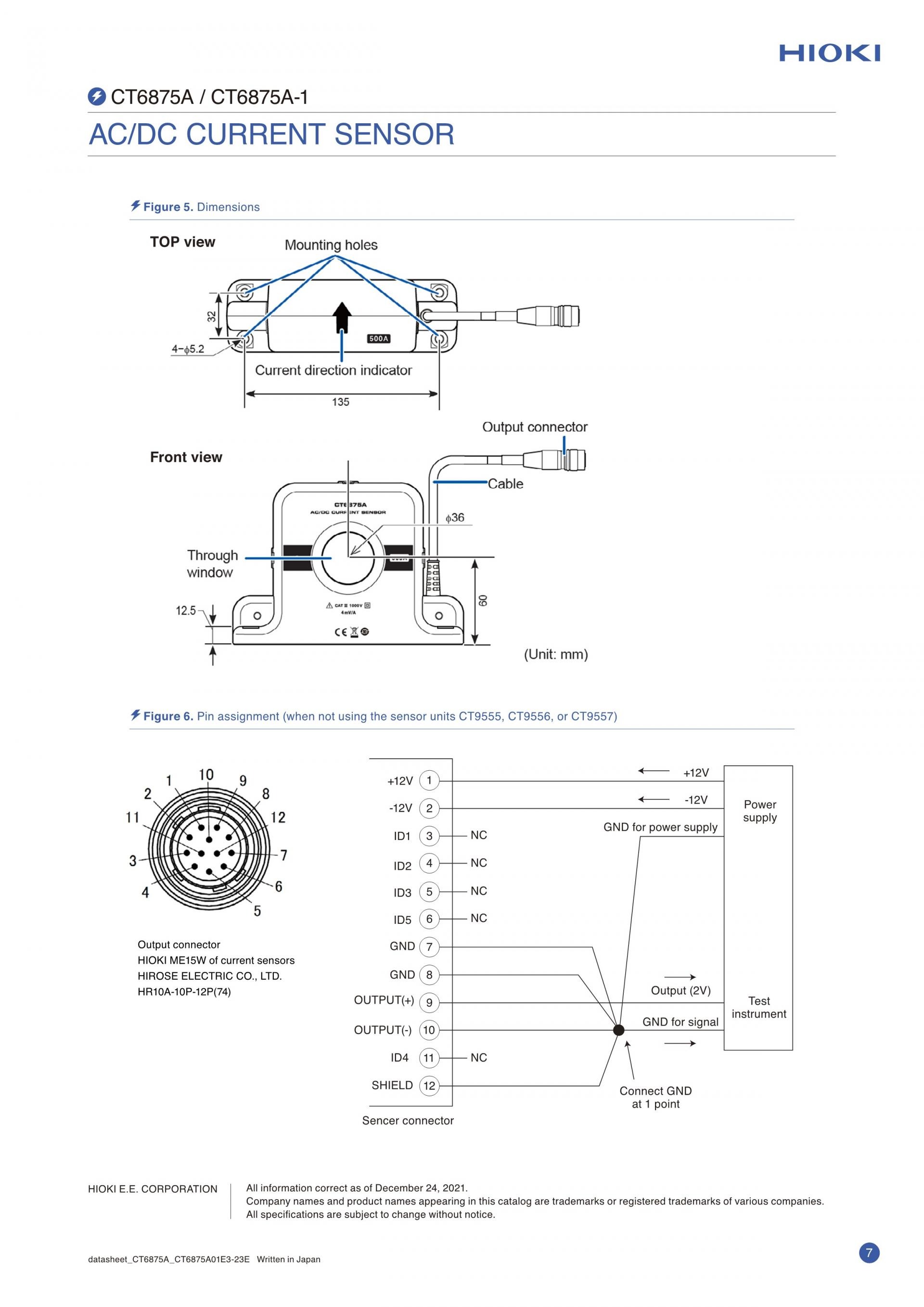

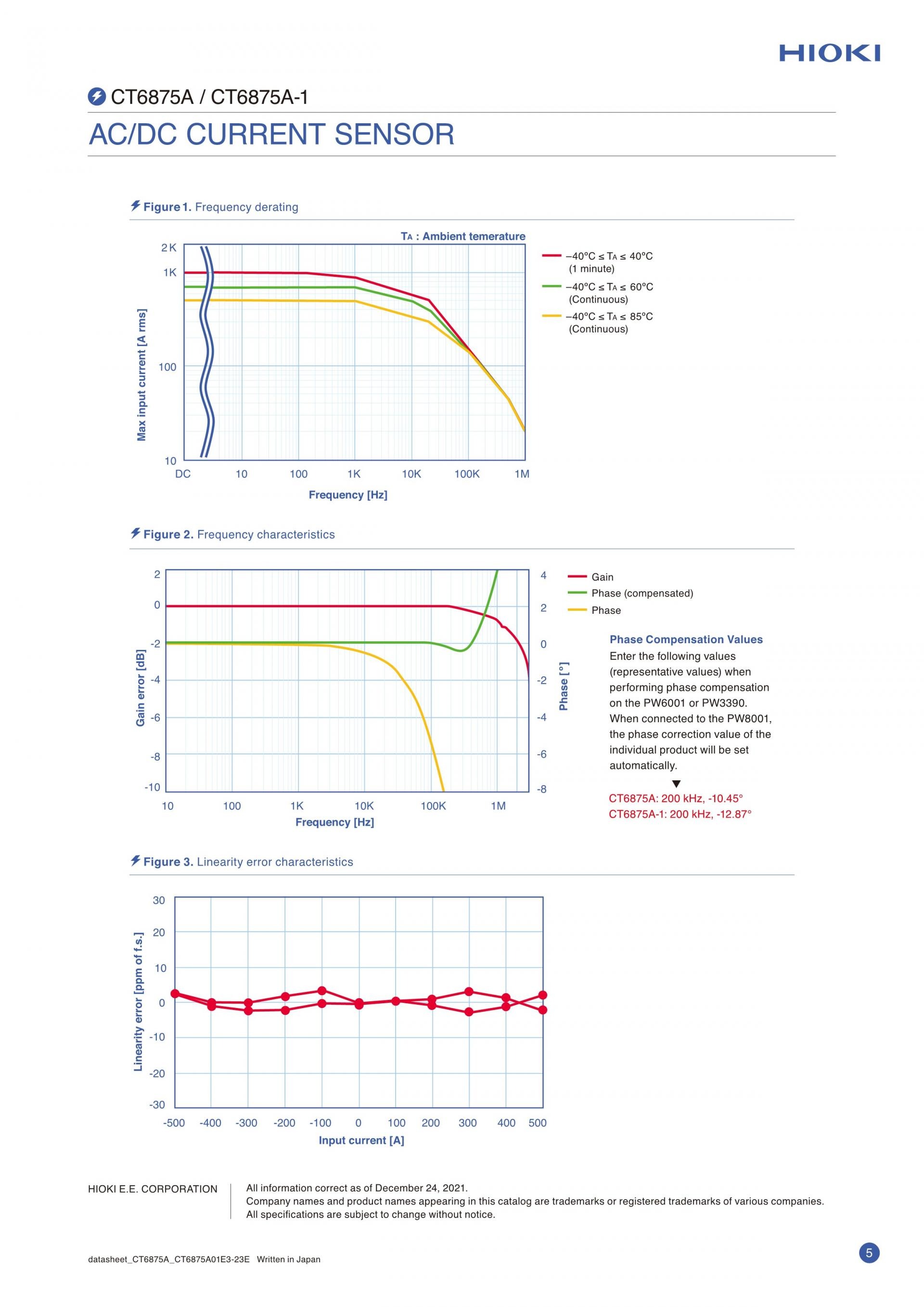

■ 제품 사양 (Specifications)
HIOKI CT6875A 제품 데이터시트의 핵심 사양입니다.
- Amplitude accuracy: ±0.1% of reading (DC ≤ f* ≤ 1 kHz) • Use the device with its surface temperature of 105°C or less.
- Phase accuracy: ±(0.03 × f*)° (1 kHz < f*) Phase Compensation Values
- For correct measurement, connect the device to a measuring CT6875A-1: 200 kHz, −12.87°
- instrument with an input impedance of 1 MΩ ±10%.
- Operating −40°C to 85°C (−40°F to 185°F) or less and not exceeding derating curve in Figure 1. • For the 10 A range or the 20 A range, add ±0.15% of range. 2 k T A : Ambient temperature
- and humidity range 80% RH or less (non-condensing) 1 kHz < f ≤ 1 MHz.
- Amplitude accuracy: ±(0.005 × f [kHz])% of reading 2. PW6001 Power Analyzer
- Standards Safety: EN 61010
- EMC: EN 61326 Frequency bandwidth: 1.5 MHz (±3 dB Typical) Combined accuracy
- Phase accuracy: ±(0.015 × f [kHz])° 100
- output terminal Offset voltage *2 ±5 ppm Typical (23°C, no input) DC 0.06% + 0.038% 0.06% + 0.058% PW6001 --4400℃℃≤≤ TTA A ≤≤ 4400℃℃ ((11 mmiinnuuttee))
- Rated supply voltage: ±11.5 V to ±15 V (Tracking) 100 Hz to 1 kHz: ±0.02% Typical DC and PW6001 accuracy + sensor accuracy sensor 10
- Maximum rated current: ±400 mA (500 A/55 Hz 1 kHz to 20 kHz: ±0.08% Typical 45 Hz ≤ f ≤ 66 Hz (Consider sensor rating for full scale error.) accuracy D1C 10 100 1 k 10 k 100 k 1 M
- measurement, ±12 V 20 kHz to 100 kHz: ±0.5% Typical
- power supply) 100 kHz to 300 kHz: ±1% Typical
- 300 kHz to 1 MHz: ±5% Typical accuracy (consider sensor rating for full scale error).
- Maximum rated power 7 VA (500 A/55 Hz measurement, ±12 V power supply) • For the 10 A range or the 20 A range, add ±0.15% of range. Characteristics
- Mounting hole φ5.2 mm (M5 screw, recommended tightening Output noise 300 µV rms or less (≤ 1 MHz) Current Power
- Weight CT6875A: Approx. 820 g (28.9 oz.) temperature Amplitude sensitivity: ±20 ppm of reading/°C DC 0.09% + 0.078% 0.09% + 0.078% PW3390
- CT6875A-1: Approx. 1150 g (40.6 oz.) Offset voltage: ±1 ppm of full scale/°C 45 Hz ≤ f ≤ 66 Hz 0.08% + 0.058% 0.08% + 0.058% accuracy
- Instruction Manual rejection ratio 120 dB or more (100 kHz) • For other measurement parameters, PW3390 accuracy + sensor PPhhaassee ((ccoommppeennssaatteedd))
- CT9902 Extension Cable position (input current: 100 A)
- 10 kHz: ±0.4% of reading or less (input current: 10 A)
- Maximum rated 1000 V (Measurement category III) 5. U8977 3CH Current Unit
- line-to-ground voltage Anticipated transient overvoltage: 8000 V Combined accuracy
- Output resistance 50 Ω ±10 Ω • (U8977 accuracy) + (sensor accuracy)
- Frequency Phase • For the 10 A range or the 20 A range, add ±0.15% of range. Sensor Unit With output coaxial cable of length 1.6 m or less
- 66 Hz < f ≤ 100 Hz 0.05% + 0.01% ±0.1° Current Power Input Unit accuracy) + (±0.1% of reading);
- 100 Hz < f ≤ 500 Hz 0.1% + 0.02% ±0.2° Frequency ±(% of reading + % of range) Phase (power factor: 1)
- Frequency range 2 MHz (±3 dB Typical) -
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
