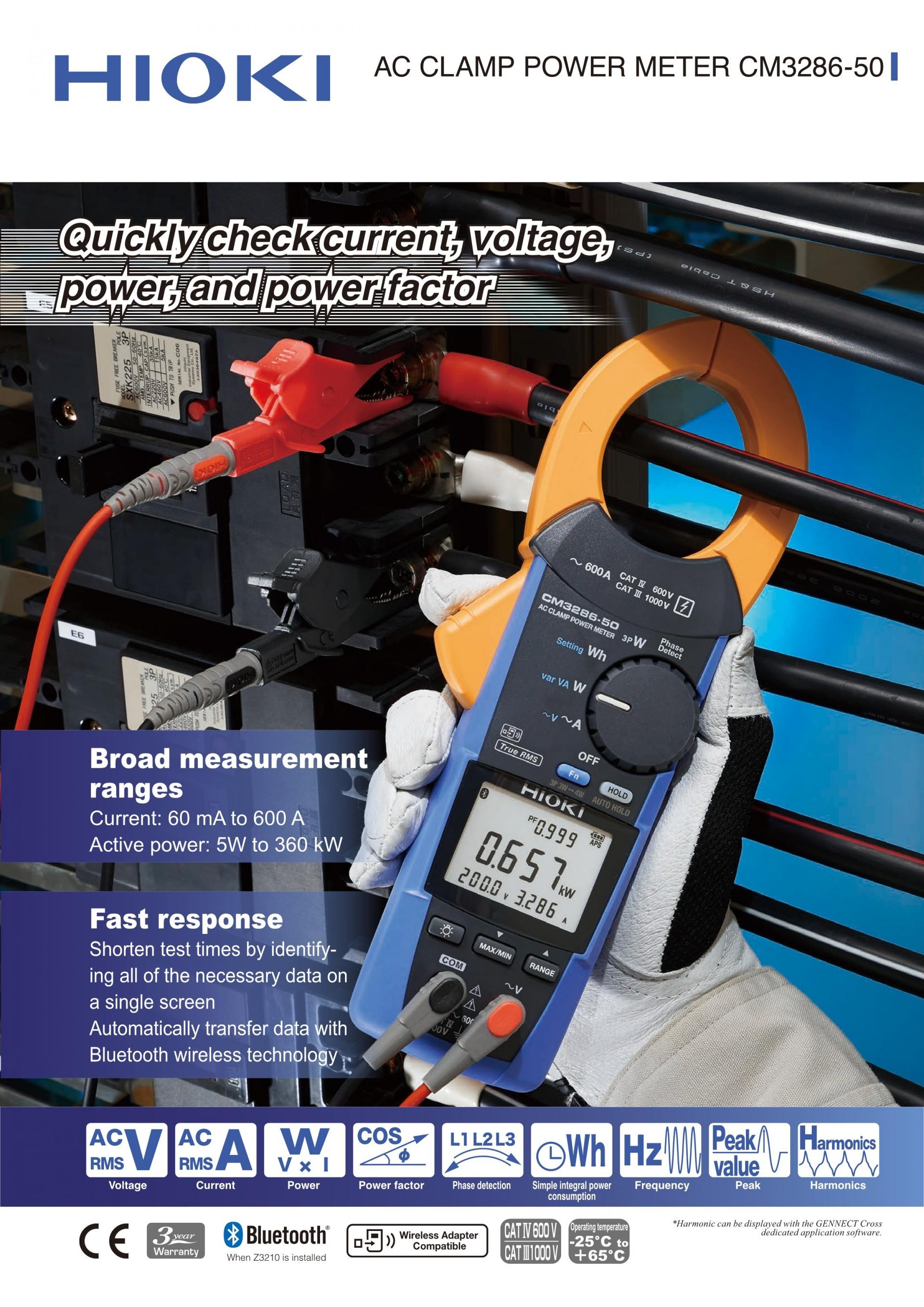

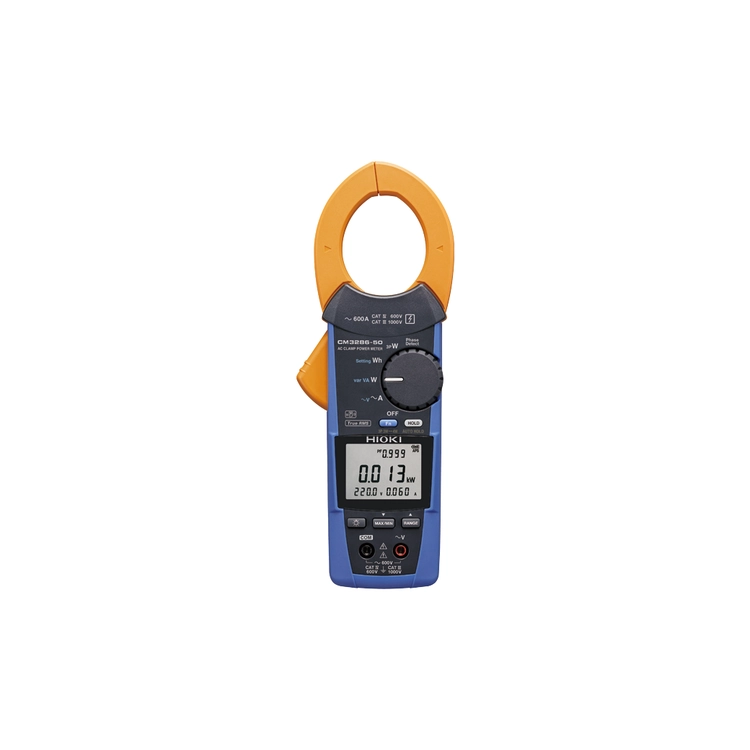

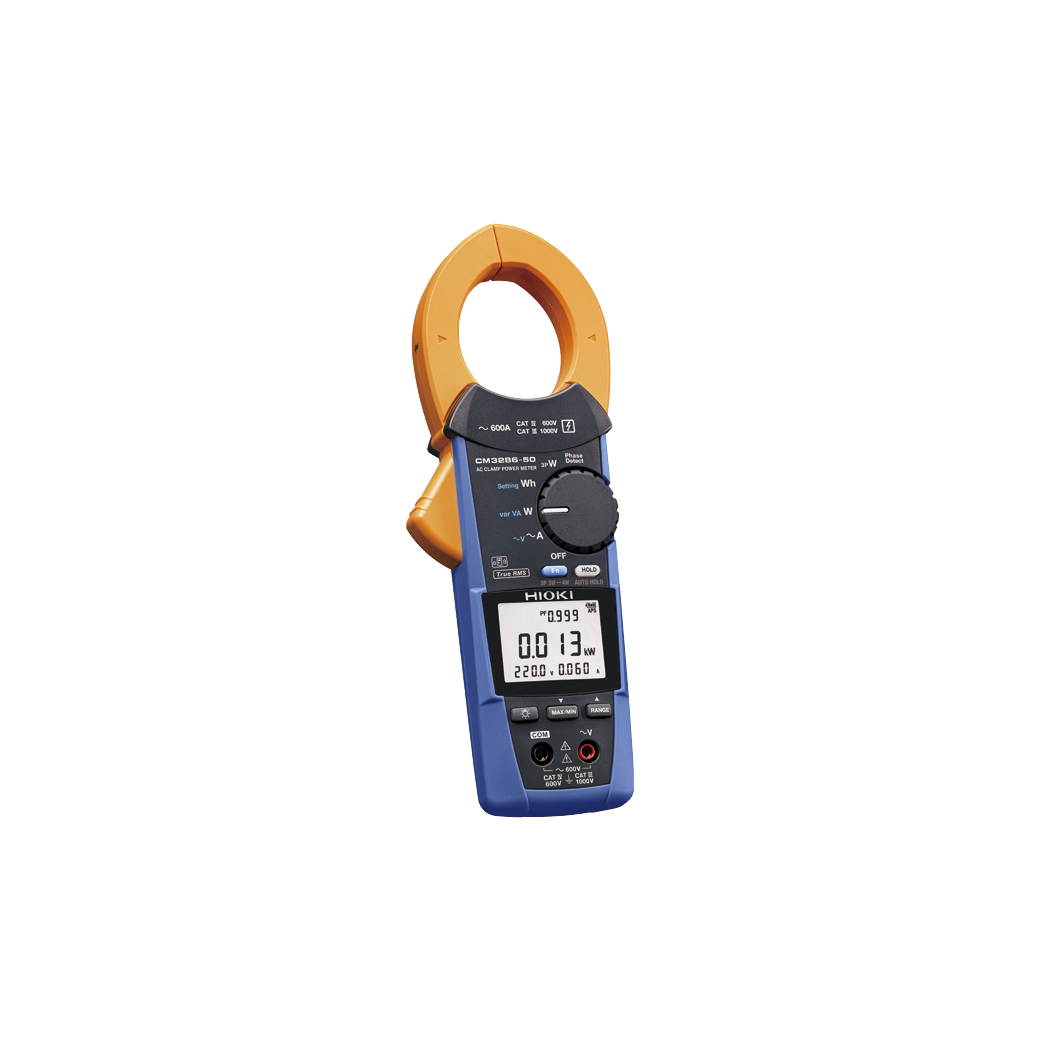

HIOKI 히오키 CM3286-50 AC 클램프 파워 미터
주요 특징
- 4개의 파라미터를 동시에 표시
- 전력 5 W, 전류 60 mA부터 측정 가능한 전력계
60 mA의 저전류로 5W에서 360 kW의 전력까지 측정 가능 - 전류, 전압, 전력 외 간이적산전력량과 상순도 측정 가능
- 빠른 측정을 지원하는 조작계
- 홀드만으로 측정값을 스마트폰에 전송, 빠르게 데이터 기록
- GENNECT Cross로 제1차~제30차의 고조파 해석이 가능 (무선 어댑터 Z3210 장착시)
CAT IV 600 V, CAT III 1000 V
제품 개요
제품번호 (발주코드)
CM3286-50
※블루투스 통신은 Z3210 장착시 가능

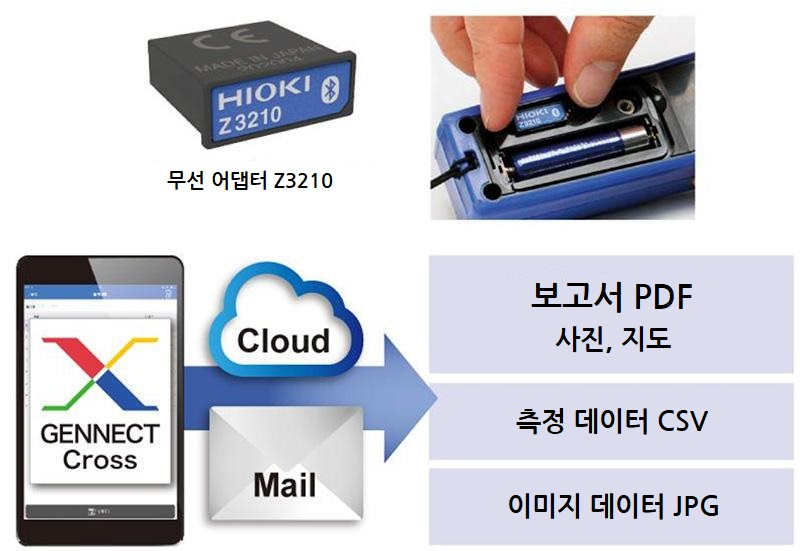

무선통신기능으로 더욱 편리하게 사용
무선 어댑터 Z3210(옵션) 지원. 스마트폰이나 태블릿에 측정값을 전송해, 현장 사진이나 도면 등을 이용해 리포트를 빠르게 작성할 수 있습니다.
작업 효율 UP! 디지털 관리로 측정 작업이 수월해집니다 (Excel 직접입력기능)
Excel® 파일로 작성한 장부에 측정 데이터를 직접 전송 입력할 수 있어 현장에서의 작업 효율이 향상됩니다.
※ 무선 어댑터 Z3210에 의한 Bluetooth® 통신을 사용합니다.
전용 무상 앱 GENNECT Cross로 전송
전용 무상앱 GENNECT Cross에서는 측정결과 확인, 관리, 보고서 작성이 가능합니다.
측정현장의 사진을 촬영해 사진상에 측정결과를 전송 입력, 손으로 메모를 쓰는 등 현장에서 원활하게 데이터를 관리할 수 있습니다.
※옵션 무선 어댑터 Z3210에 의한 Bluetooth® 통신을 사용합니다.
스마트폰 앱 GENNECT Cross 지원 측정기
GENNECT Cross는 iOS 및 안드로이드용 무상 앱입니다. 측정기를 스마트폰이나 태블릿에 Bluetooth® 통신으로 연결하며 현장에서 편리한 새로운 기능들이 탑재되어 있습니다.
대응 OS작동 사양
| iOS | iOS 13, 14, 15, iPadOS 13, 14, 15 |
| Android | Android™ 9, 10, 11, 12 |
| |

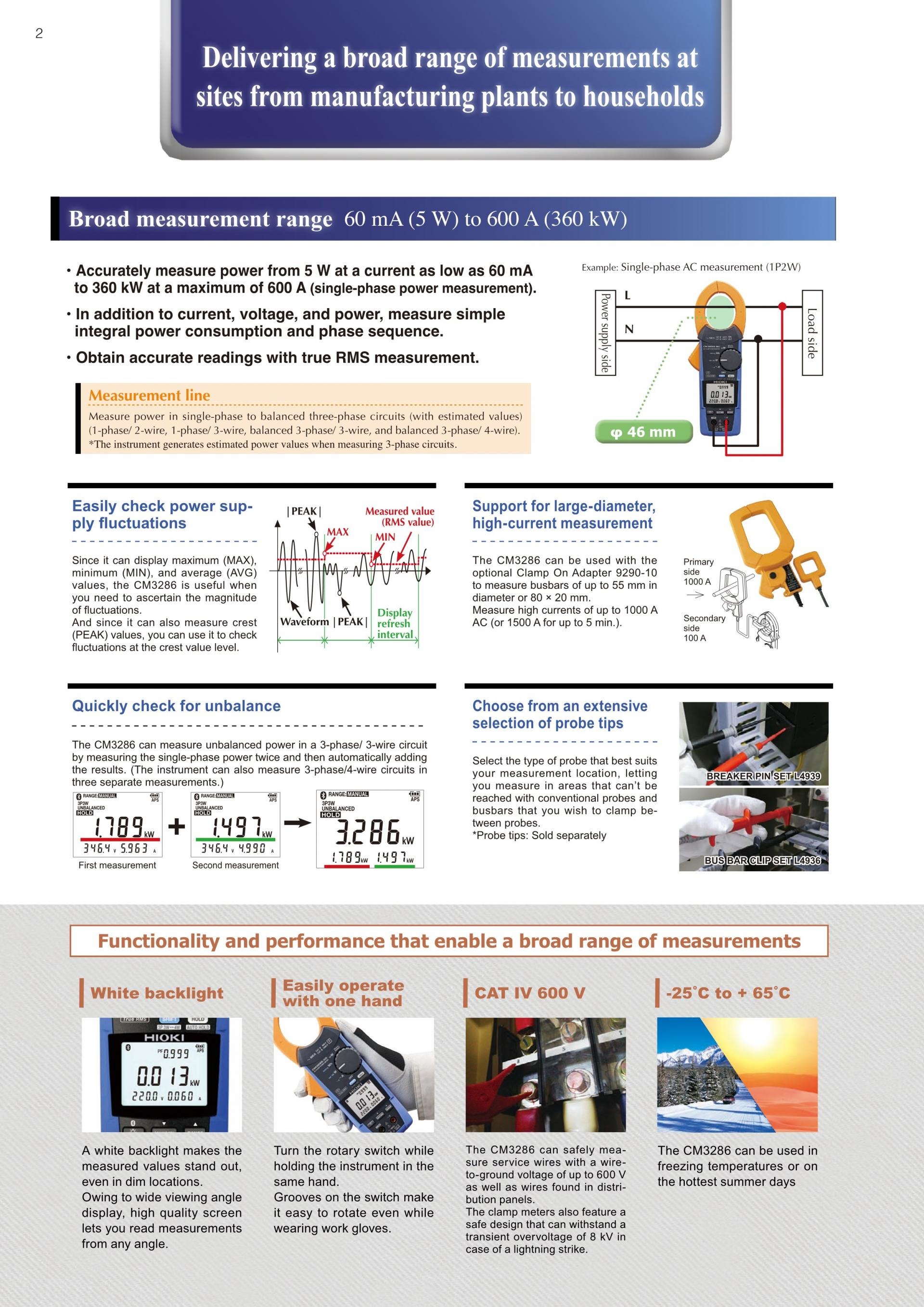

넓은 측정 범위의 핸디 클램프 전력계
공장에서 가정용까지 폭 넓은 측정에 대응
최소 60 mA의 저전류로 5W부터 최대 600 A로 360kW의 전력을 정확하게 측정(단상 전원의 경우)

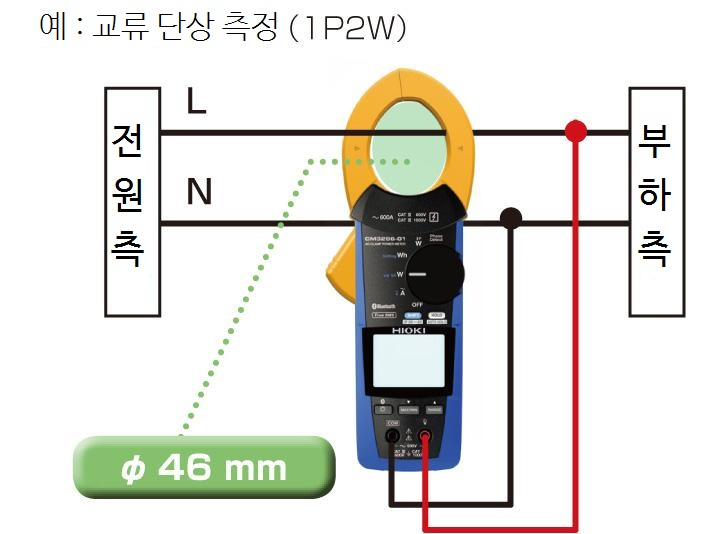

<측정 라인>
단상에서 평형 삼상 (추정값)까지의 전력을 측정
(단상 2 선, 단상 3 선, 평형 삼상 3 선, 평형 삼상 4 선)
* 삼상은 연산에 의한 추정 전력값

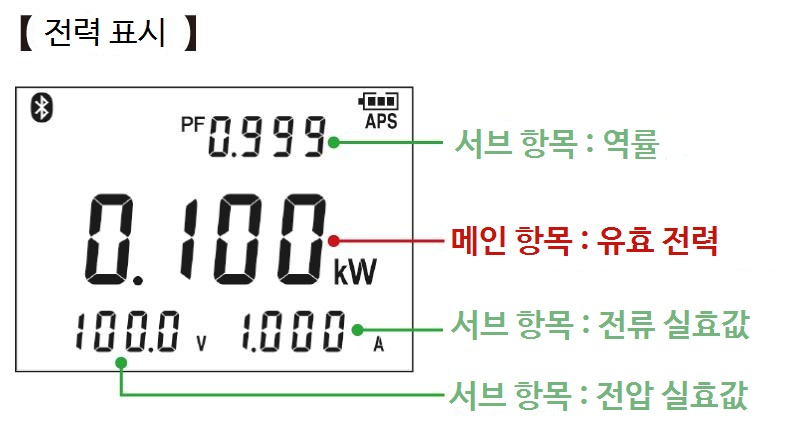

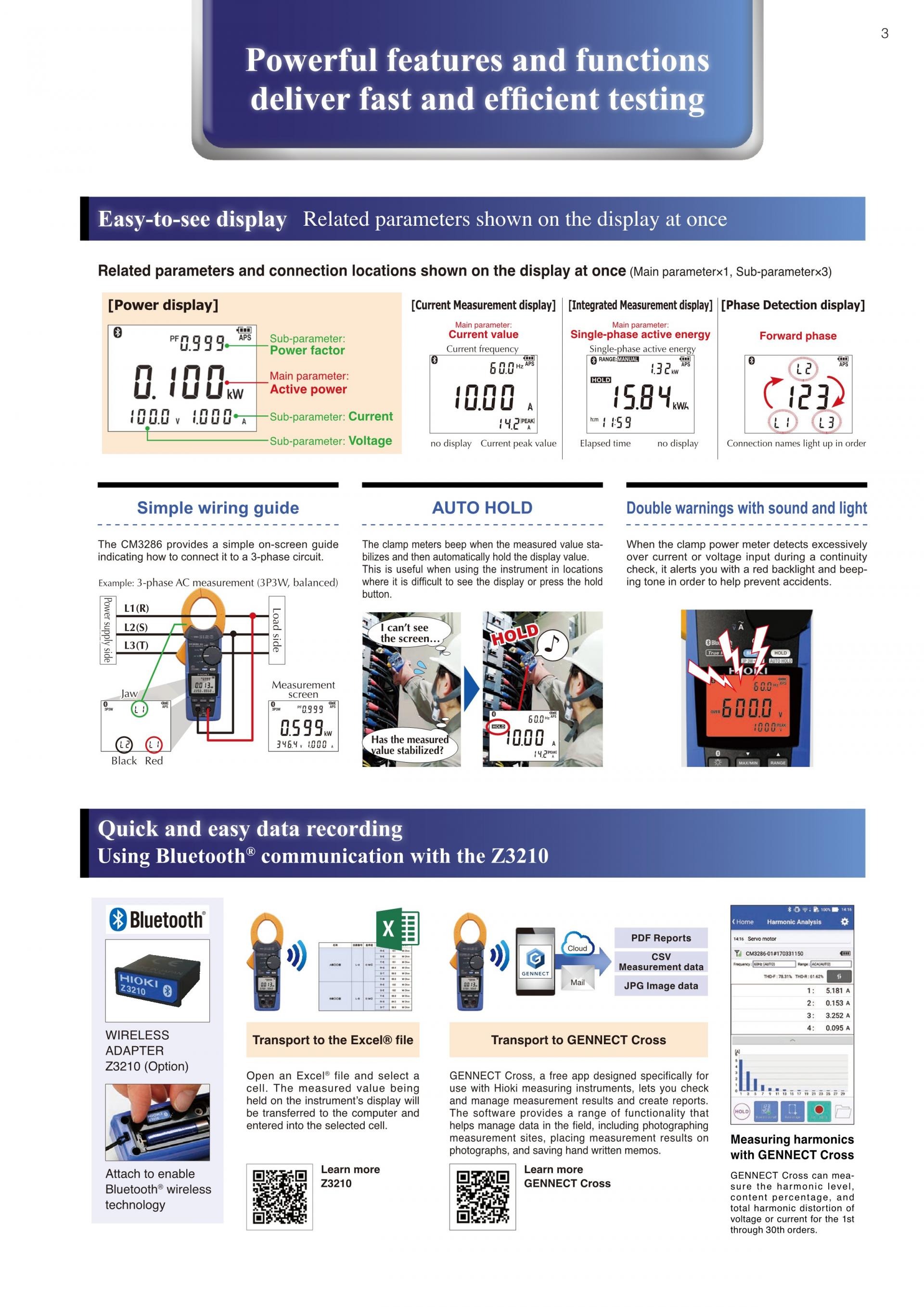

보기 편한 화면
관련 항목과 결선 위치를 일괄 표시 (메인 항목 × 1, 서브 항목 × 3)

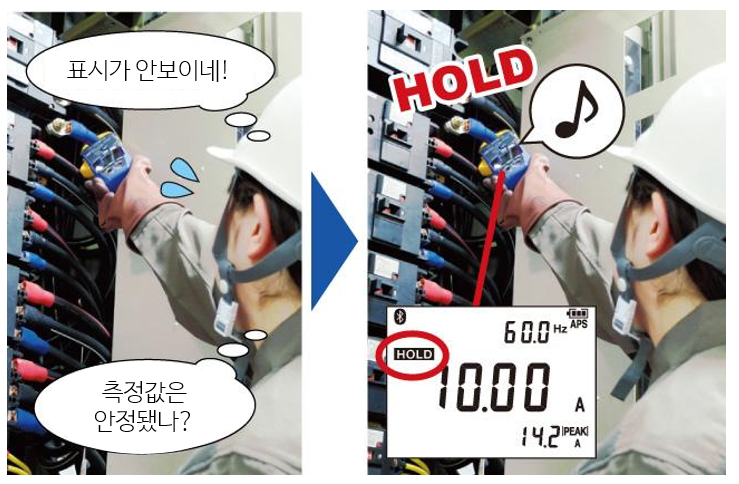

오토 홀드 기능 탑재
측정값이 안정되면 부저가 울리며 자동으로 표시값을 홀드합니다.
표시부가 보이지 않아 홀드 버튼을 누르기 어려운 경우에 유용합니다.

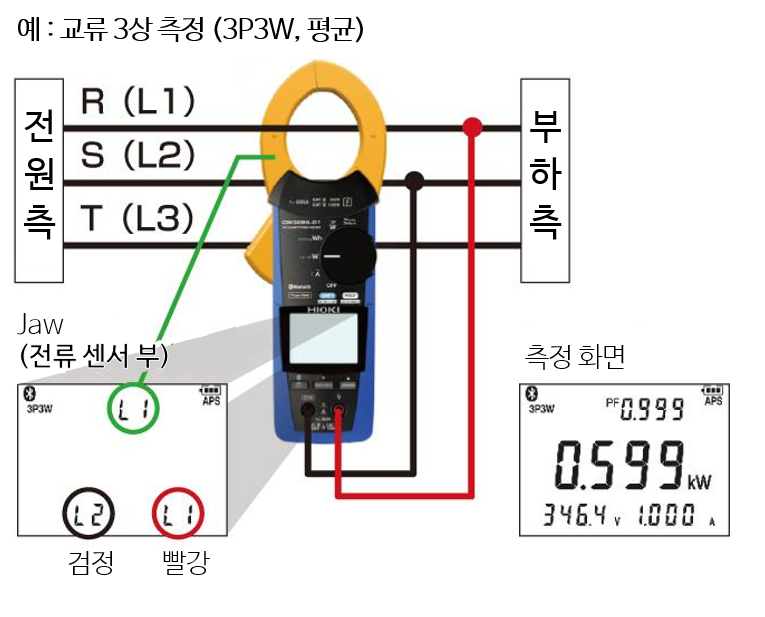

간이 결선 가이드 탑재
삼상 결선을 할 경우, 화면 상하에 결선 장소를 나타내는 간이 가이드가 표시됩니다.

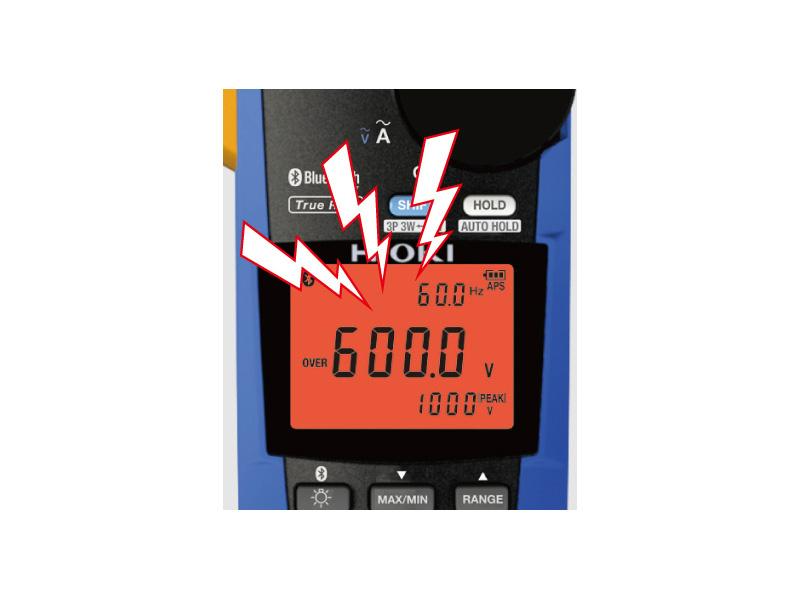

소리와 불빛으로 이중 경고
전류 또는 전압의 과입력이 감지될 경우 적색 백라이트와 부저음으로 경고하여 사고를 방지합니다.

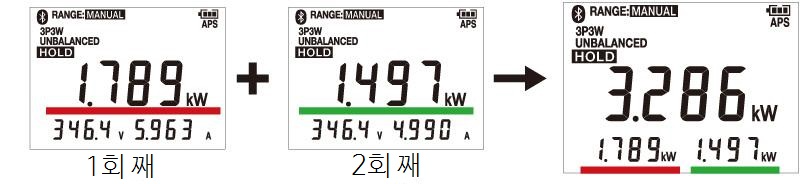

불평형 측정도 간단
단상 전력 측정을 2 회 실시하면 자동으로 가산하여 삼상 3 선의 불평형 전력을 측정할 수 있습니다.
* 3 회 측정하면 삼상 4 선을 측정할 수 있습니다.

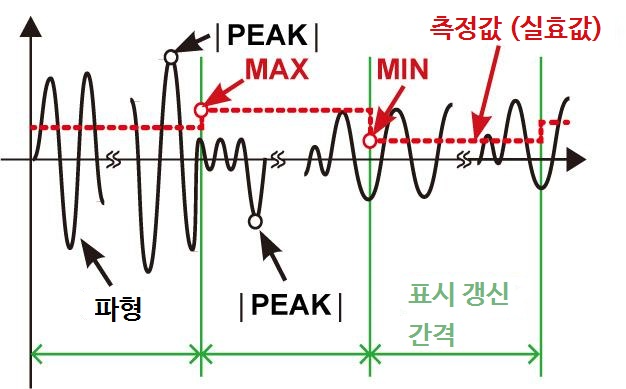

전원 변동의 간이 체크에
최대값(MAX), 최소값(MIN), 평균값(AVG)을 표시할 수 있어 변동폭을 파악하는데 유용합니다.
파고값(PEAK)의 최대값 측정도 가능하기 때문에 파고값 레벨에서도 변동을 확인할 수 있습니다.
대구경/대전류 측정에 대응

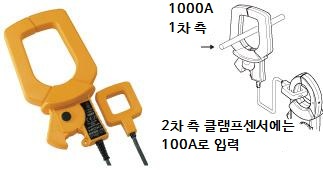

옵션의 클램프온 어댑터 9290-10과 조합하면 φ55 mm, 80 × 20 mm의 버스바까지 측정 가능합니다.
AC1000 A (5분간이라면 1500 A까지)의 대전류 측정이 가능합니다.

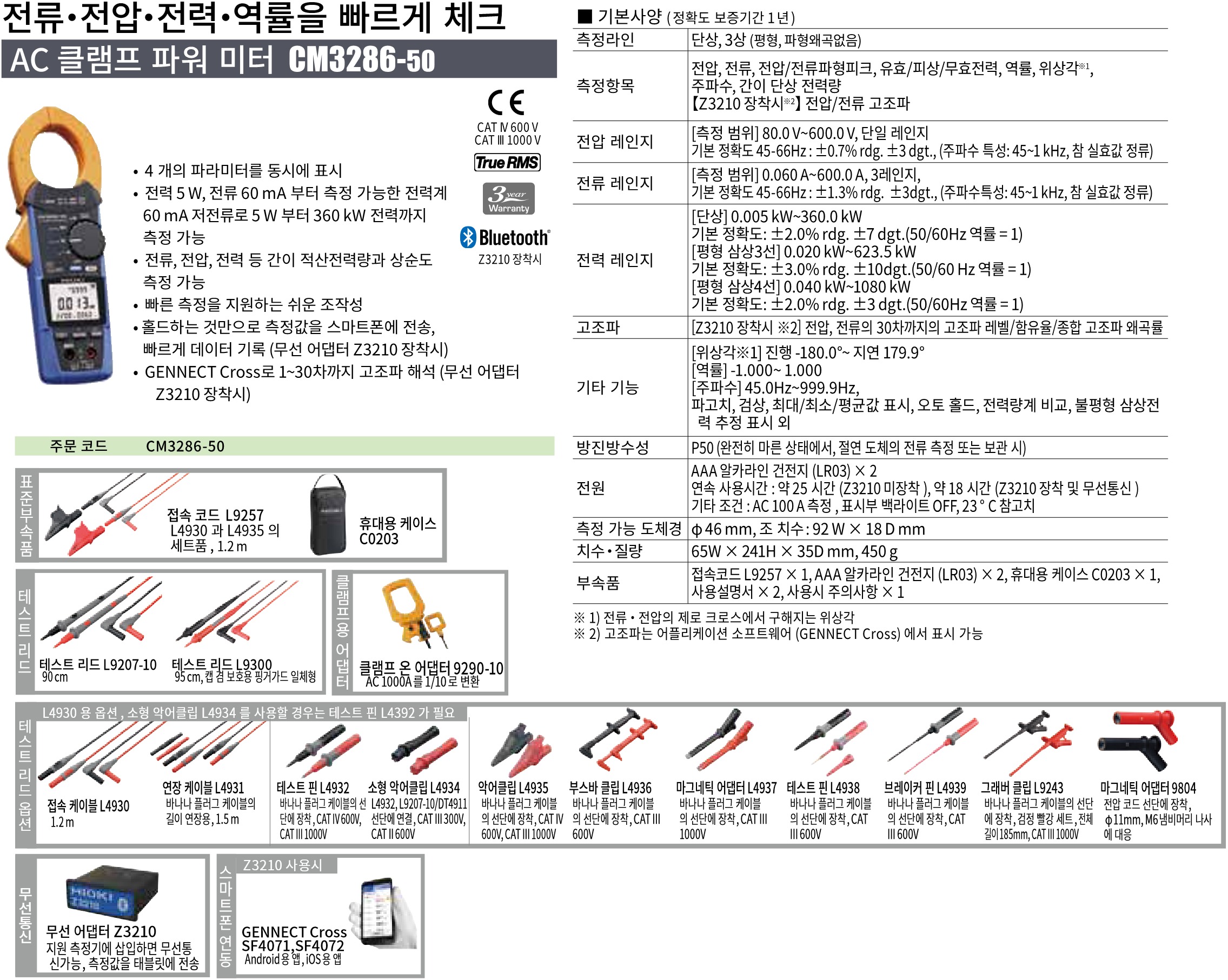

제품 사양
기본사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
※1) 전류・전압의 제로 크로스에서 구해지는 위상각
※2) 고조파는 어플리케이션 소프트 (GENNECT Cross)에서 표시 가능
측정라인측정항목전압 레인지전류 레인지전력 레인지고조파그 외 기능방진방수성전원측정 가능 도체경치수 및 질량부속품
| 단상, 삼상 (평형, 파형 왜곡 없음) | |||||
| 전압, 전류, 전압/전류 파형 피크, 유효/피상/무효전력, 역률, 위상각 ※1, 주파수, 간이단상전력량 【Z3210 장착시 ※2】 전압/전류 고조파) | |||||
| [측정범위] 80.0 V ~ 600.0 V, 단일 레인지, 기본 정확도 45-66Hz : ±0.7% rdg. ±3 dgt., (주파수 특성 : 45~1 kHz, 참 실효값 정류) | |||||
| [측정범위] 0.060 A ~ 600.0 A, 3레인지, 기본 정확도 45-66Hz : ±1.3% rdg. ±3dgt., (주파수특성: 45~1 kHz, 참 실효값 정류) | |||||
| [단상] 0.005 kW~360.0 kW 기본 정확도 : ±2.0% rdg. ±7 dgt.(50/60Hz 역률 = 1) [평형 삼상3선] 0.020 kW~623.5 kW 기본 정확도 : ±3.0% rdg. ±10dgt.(50/60 Hz 역률 = 1) [평형 삼상4선] 0.040 kW~1080 kW 기본 정확도 : ±2.0% rdg. ±3 dgt.(50/60Hz 역률 = 1) | |||||
| [Z3210 장착시 ※2] 전압, 전류의 30차까지의 고조파 레벨/함유율/종합 고조파 왜곡률 | |||||
| [위상각※1] 진행 -180.0°~ 지연 179.9°, [역률] -1.000~ 1.000 [주파수] 45.0Hz~999.9Hz, 파고치, 검상, 최대/최소/평균값 표시, 오토 홀드, 전력량계 비교, 불평형 삼상전력 추정 표시 외 | |||||
| P50(완전히 마른 상태에서, 절연 도체의 전류 측정 또는 보관 시) | |||||
| AAA 알카라인 건전지(LR03)×2 연속 사용시간 : 약 25시간(Z3210 미장착), 약 18시간(Z3210 장착 및 무선통신) 기타 조건 : AC 100 A 측정, 표시부 백라이트 OFF, 23 °C 참고치 | |||||
| φ46 mm, 조 치수: 92 W × 18 D mm | |||||
| 65W × 241H × 35D mm, 450 g | |||||
| 접속코드 L9257 × 1, AAA 알카라인 건전지 (LR03) × 2, 휴대용 케이스 C0203 × 1, 사용설명서 × 2, 사용시 주의사항 × 1 |
📄 기술자료 다운로드

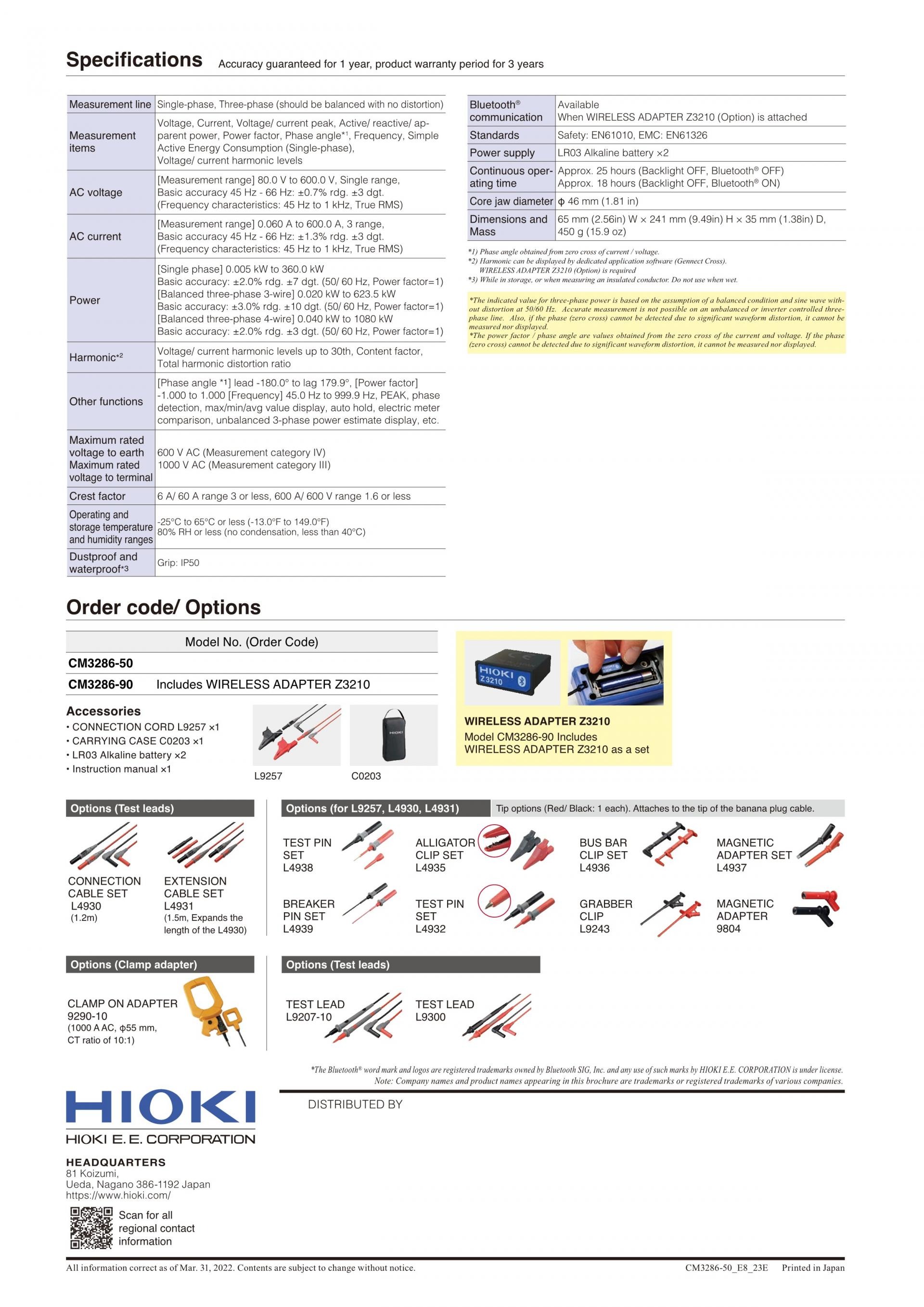

■ 제품 사양 (Specifications)
HIOKI CM3286-50 제품 데이터시트의 핵심 사양입니다.
- By connecting the Z3210 Wireless Adapter (option), you can record measurement data from the
- AC Clamp Power Meter Model L9257 Connection Cord
- + Model L4935 Alligator Clip Set)
- Operating Precautions (0990A907)
- have a value of 1) for a digital measuring instrument. Limit values for digit errors
- L9300 Test Lead *2, *13 L4934 Small Alligator Clip Set *5, *8
- L4935 Alligator Clip Set *2
- L9243 Grabber clip *9
- L4936 Bus Bar Clip Set *4
- (1.5 m, with the coupling connector) L4939 Breaker Pin Set *11
- *7: CAT III 600V, CAT II 600V, 10 A *8: Can be connected to tip of the L4932
- *13: W hen connecting the L4933 or L4934, configure the instrument for CAT II measurement. See “Test Leads” (p. 27).
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
