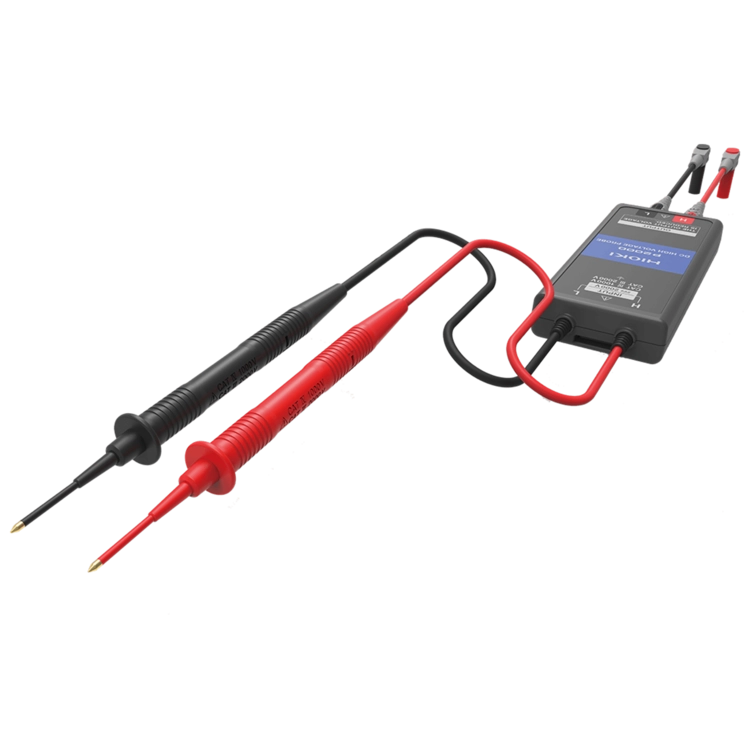

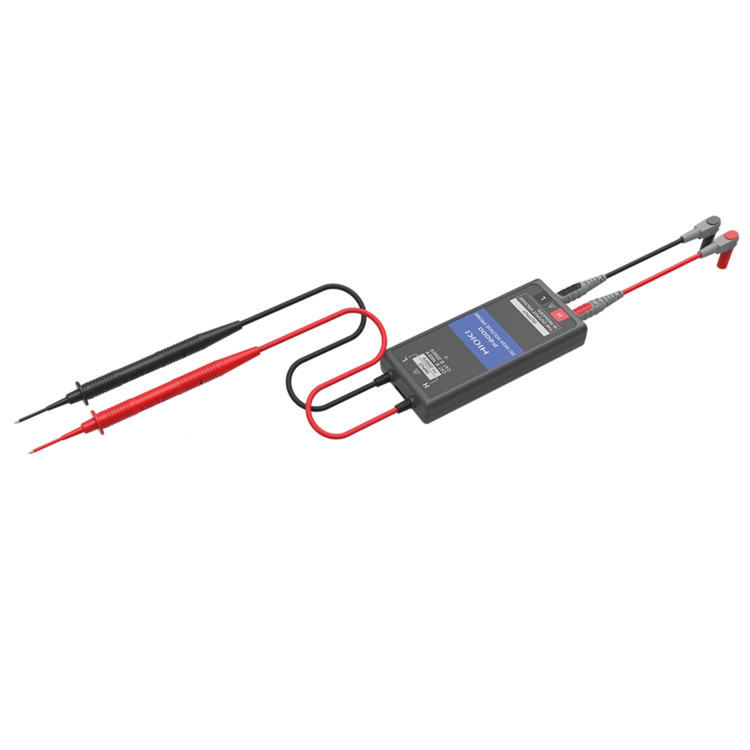

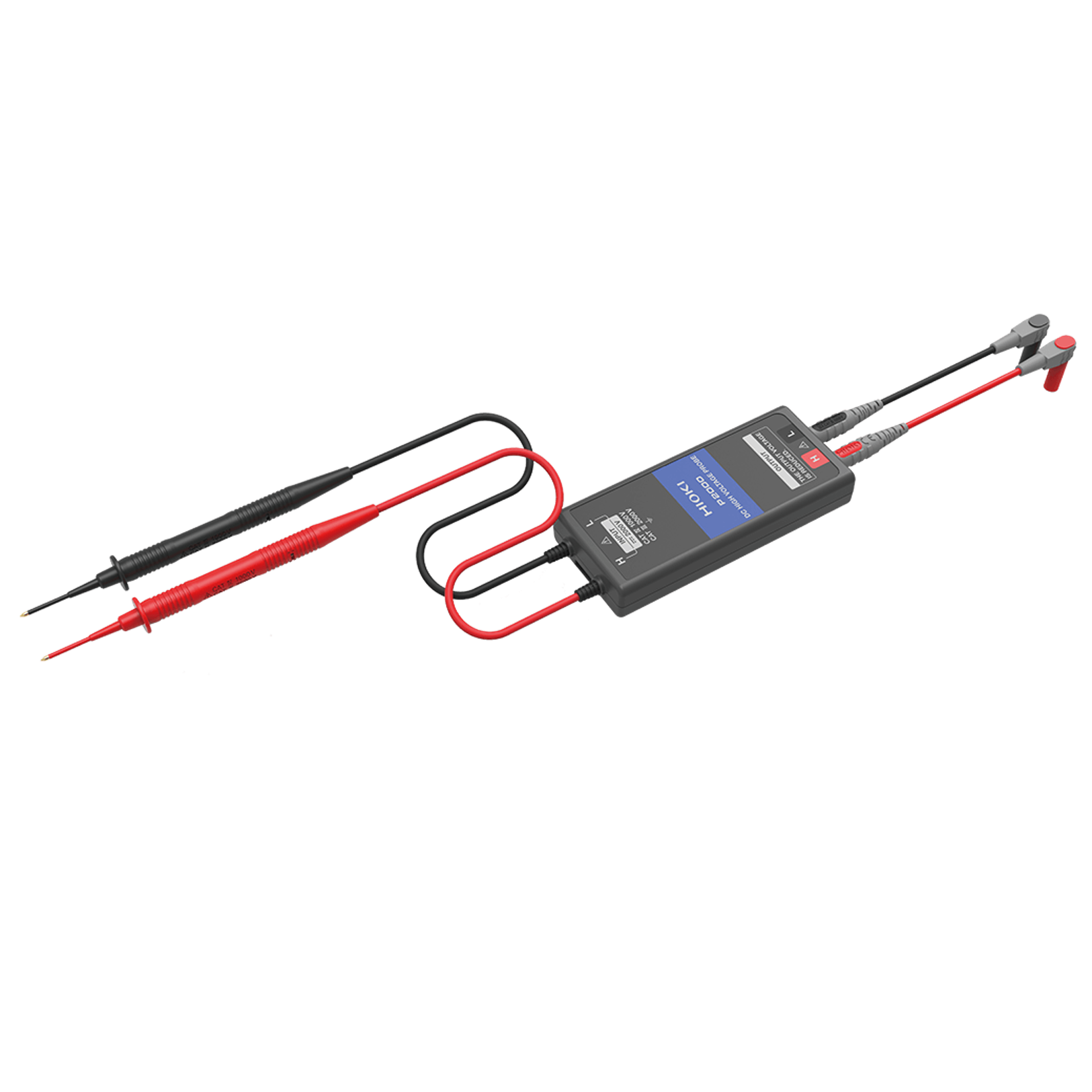

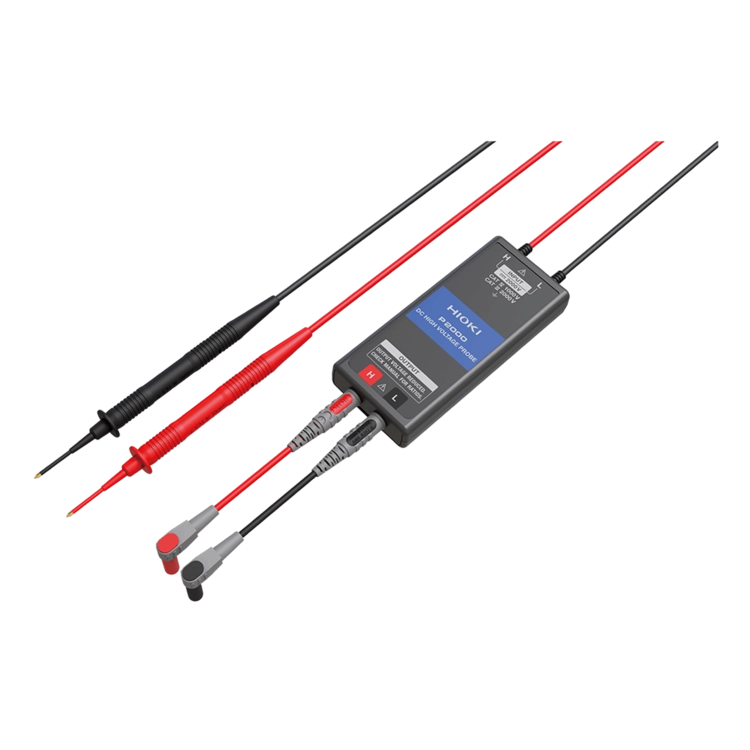

HIOKI 히오키 P2000 – DC 고전압 프로브
주요 특징
- CAT III 2000V 까지의 고전압 측정
- 계통 차단 없이 메가 솔라 등 태양광 발전 설비를 안전하게 측정
- P2000을 지원하는 HIOKI의 클램프 미터나 디지털 멀티미터(DMM)에 연결
제품 개요
제품번호 (발주코드)
P2000
※ 프로브 본체와 케이블은 3년 보증 대상 외

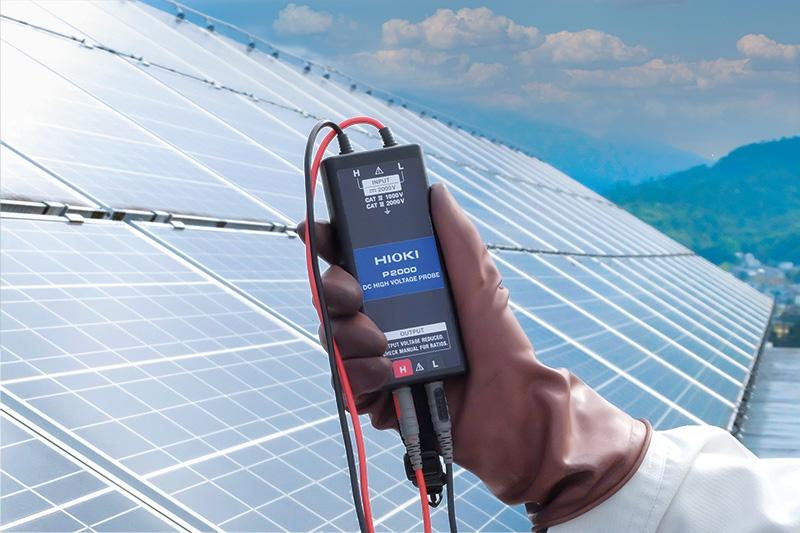

고전압화되는 태양광 발전 설비를 안전하게 점검
■ CAT Ⅲ 2000 V까지 고전압 측정에 대응.
■ 직류 고전압 프로브 P2000을 HIOKI 클램프 미터나 디지털 멀티 미터(DMM)와 함께 사용하면, 계통을 차단하지 않고 메가 솔라 등의 태양광 발전 설비를 안전하게 측정할 수 있습니다.
기능명：DC HIGH V PROBE 모드
왜 CAT III 2000 V 대응 제품이 필요할까요?
최근들어 태양광 발전과 EV 배터리에서 고압화가 진행되며 새로운 유지보수 수요도 확대되고 있습니다.
한편으로 고전압화로 인해 유지관리 시의 위험성이 더해지고 있습니다.
안전성 관련 규격에서는 측정부분의 대지간 정격전압과 전류용량 및 측정부분에 발생하는 과도과전압에 근거하여 측정 카테고리Ⅱ에서 Ⅳ로 분류합니다.
태양 전지 모듈의 안전 적합성 확인에 관한 규격 (IEC 61730-1) 에서는 PV모듈은 과전압 카테고리III로 취급되고 있어 측정 카테고리III의 측정기가 필요해졌습니다.
이러한 이유로 태양광 발전 설비의 유지보수 시에 사용하는 계측기는 안전하게 사용하기 위해 고전압에 대응한 제품이 필요합니다.
측정 카테고리에 적합한 측정기를 사용하면 감전이나 소손 등 중대한 사고로부터 사람과 설비를 보호할 수 있습니다.
현재의 태양광 발전 설비에서는 1500 V의 시스템이 보급되고 있습니다만,
앞으로 시스템이 더욱 효율화되고 대규모화되다보면 보다 고전압에 대응한 계측기가 필요해지게 됩니다.
이러한 가까운 미래를 내다보고 CAT Ⅲ 2000V 대응 제품으로서 P2000이 탄생했습니다.
제품 사양
기본 사양 (정확도 보증기간 1년)
최대 입력 전압*¹대지간 최대 정격전압입력저항과부하 보호OUTPUT 단자사용 온습도 범위보관 온습도 범위적합규격부속품
| DC 2000 V *¹ : INPUT H – INPUT L 사이, 최대 정격전압 |
| 1000 V (측정 카테고리 IV) 예상되는 과도과전압 12000 V 2000 V (측정 카테고리 III) 예상되는 과도과전압 15000 V |
| 20 MΩ ±5.0% (INPUT H – INPUT L 사이, OUTPUT 단자 개방 시) |
| DC 2200 V/AC 2200 V 1분간 (INPUT H – INPUT L 사이) DC 600 V/AC 600 V 1분간 (OUTPUT H – OUTPUT L 사이) |
| 4 mm 바나나 단자 |
| 온도 : -25°C ~ 65°C 습도: -25°C ~ 40°C : 80% RH 이하 (결로 없을 것) 40°C ~ 65°C : 40°C 80% RH 이하부터 65°C 25% RH 이하까지 직선적으로 감소 (결로 없을 것) |
| -30°C ~ 70°C, 90% RH 이하 (결로 없을 것) |
| EN 61010 |
| 접속 케이블 L4943 × 1, 스트랩 버클 × 2, 스트랩 × 1, 휴대용 케이스 C0205 × 1, 사용설명서 × 1, 사용시 주의사항 × 1 |

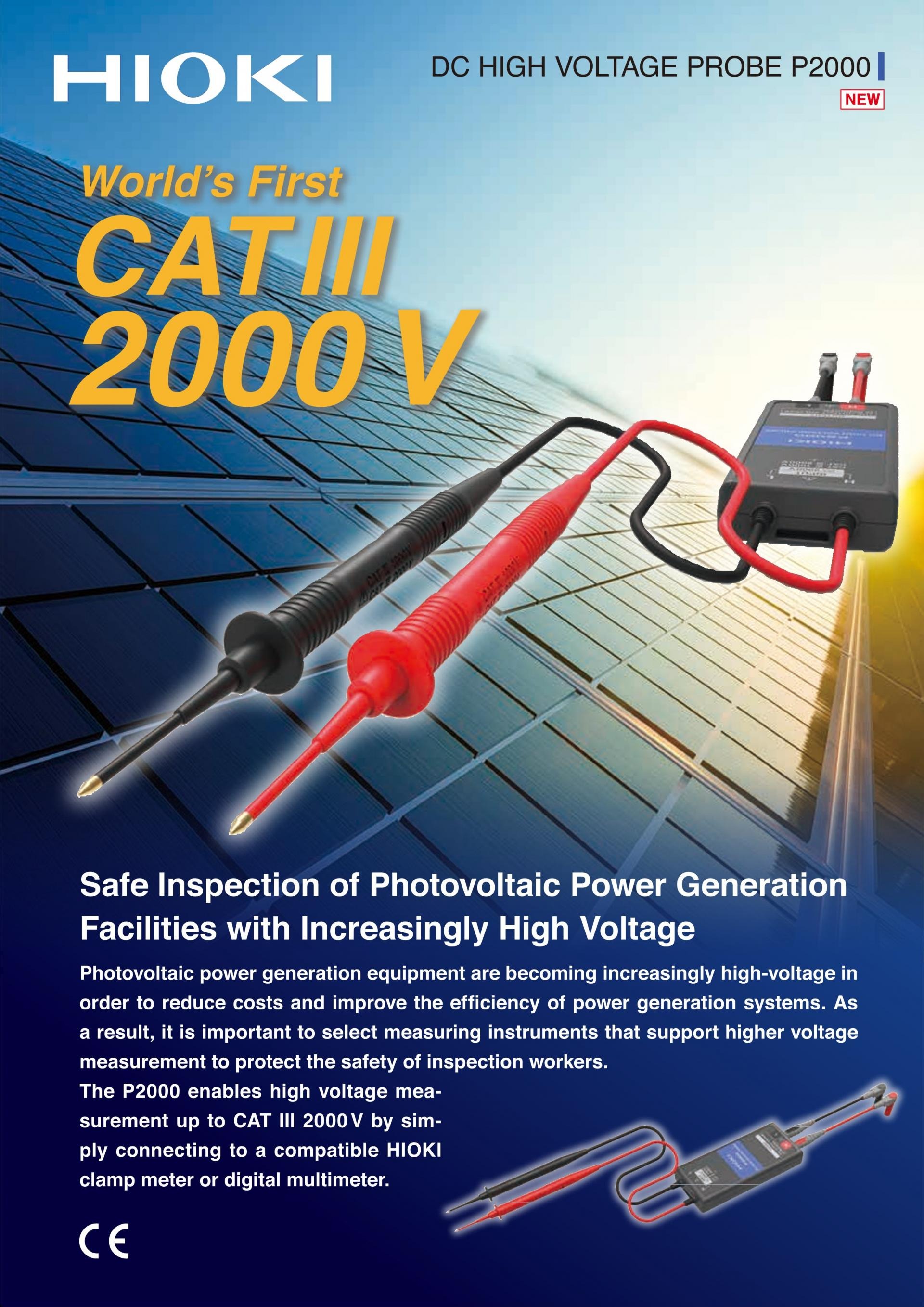

카탈로그

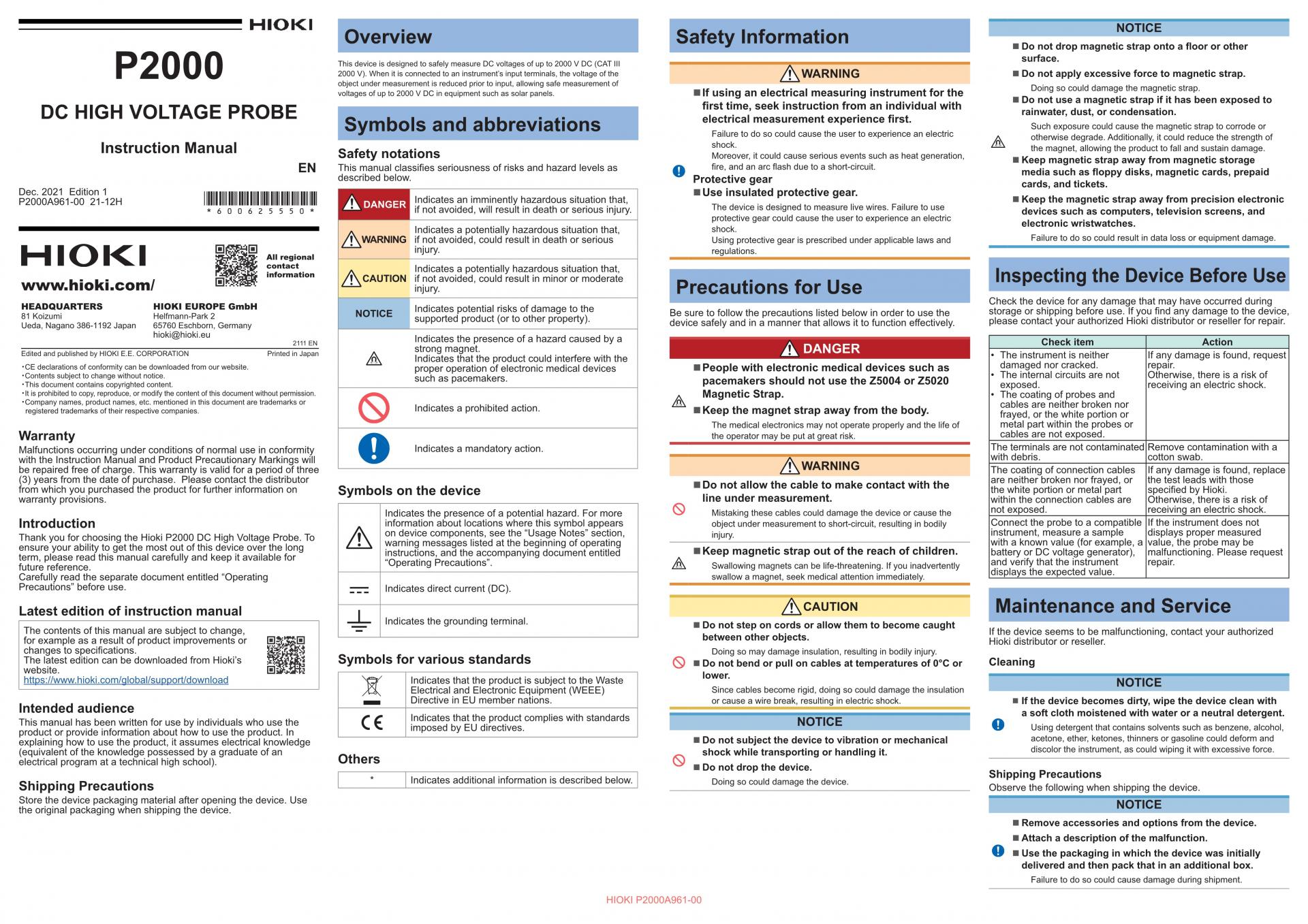

매뉴얼
📄 기술자료 다운로드

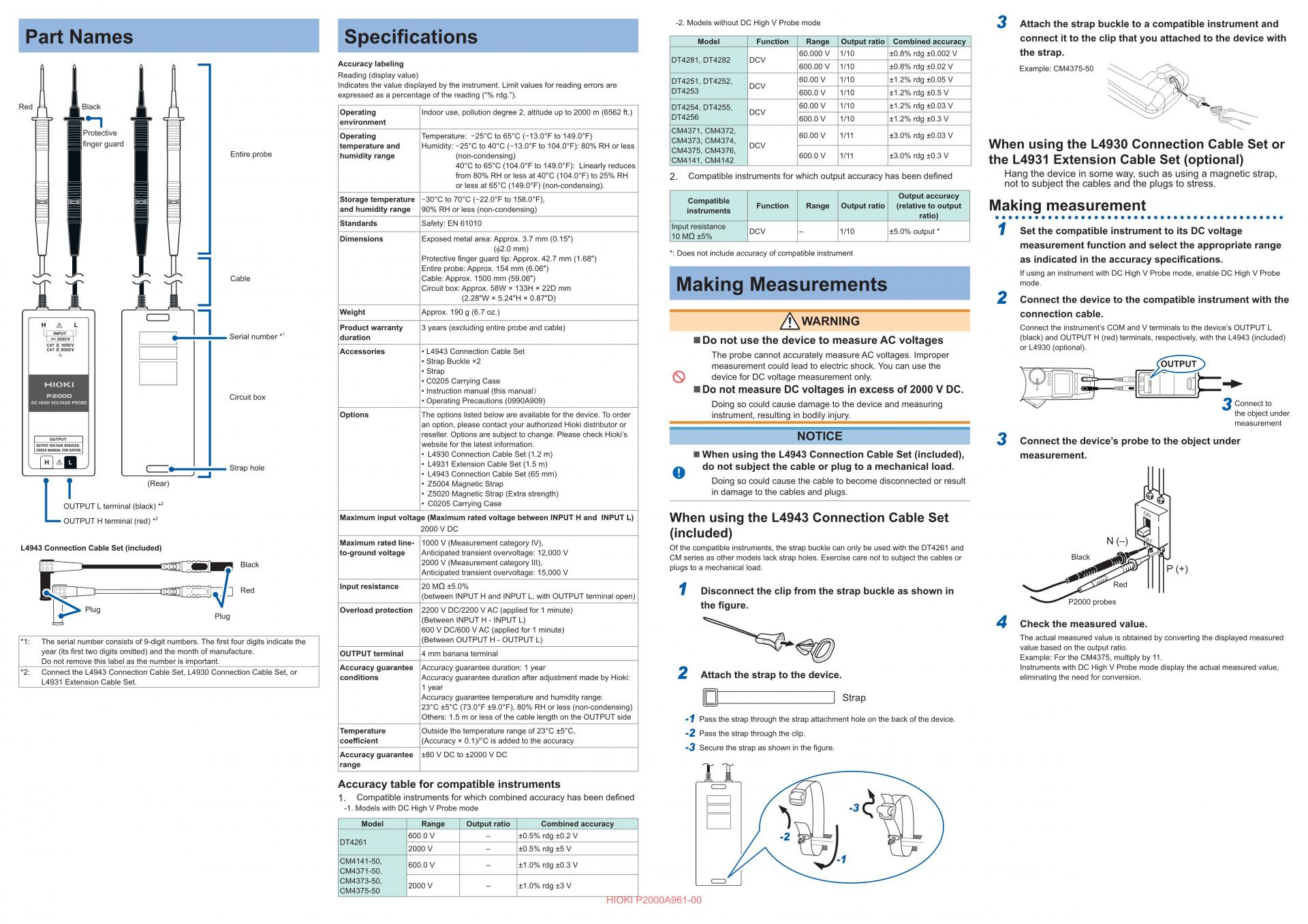

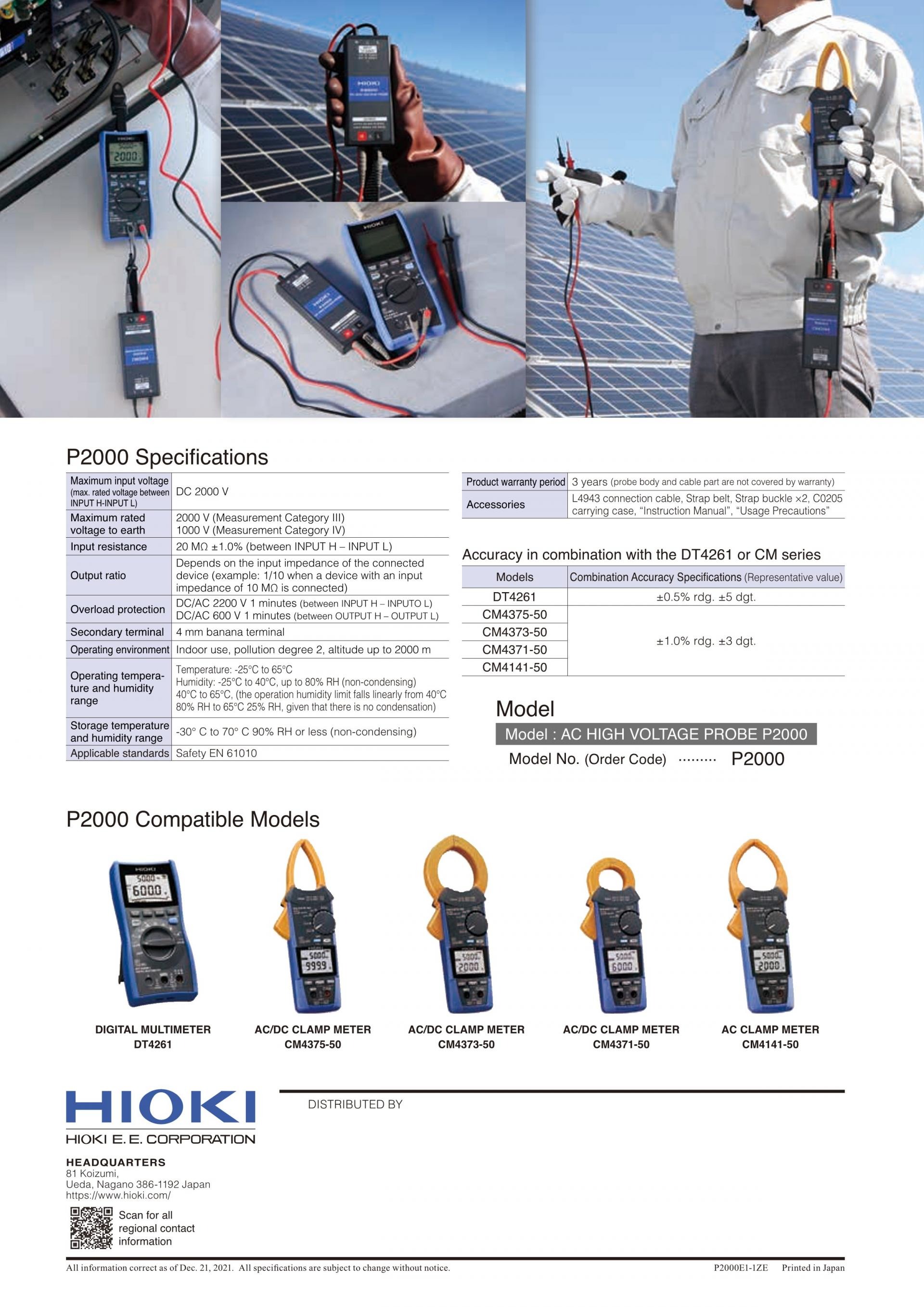

■ 제품 사양 (Specifications)
HIOKI P2000 제품 데이터시트의 핵심 사양입니다.
- voltages of up to 2000 V DC in equipment such as solar panels. If using an electrical measuring instrument for the Doing so could damage the magnetic strap.
- Thank you for choosing the Hioki P2000 DC High Voltage Probe. To on device components, see the “Usage Notes” section, injury. instrument, measure a sample displays proper measured
- Accuracy labeling 600.00 V 1/10 ±0.8% rdg ±0.02 V Example: CM4375-50
- Operating Indoor use, pollution degree 2, altitude up to 2000 m (6562 ft.) DCV
- Protective Operating Temperature: 25°C to 65°C ( 13.0°F to 149.0°F) CM4371, CM4372, 60.00 V 1/11 ±3.0% rdg ±0.03 V
- finger guard temperature and Humidity: 25° − C to 40°C ( 13.0 − °F to 104.0°F): 80% RH or less CM4373, CM4374, DCV When using the L4930 Connection Cable Set or
- Entire probe humidity range − (non-condensing − ) C C M M 4 4 3 1 7 4 5 1 , , C C M M 4 4 3 1 7 4 6 2 , 600.0 V 1/11 ±3.0% rdg ±0.3 V the L4931 Extension Cable Set (optional)
- Standards Safety: EN 61010 Input resistance 1
- DCV – 1/10 ±5.0% output * Set the compatible instrument to its DC voltage
- Dimensions Exposed metal area: Approx. 3.7 mm (0.15″) 10 MΩ ±5%
- (φ2.0 mm) measurement function and select the appropriate range
- Protective finger guard tip: Approx. 42.7 mm (1.68″) as indicated in the accuracy specifications.
- Cable Cable: Approx. 1500 mm (59.06″) Making Measurements mode.
- Weight Approx. 190 g (6.7 oz.) connection cable.
- Accessories • L4943 Connection Cable Set The probe cannot accurately measure AC voltages. Improper
- • Instruction manual (this manual） Do not measure DC voltages in excess of 2000 V DC.
- • L4930 Connection Cable Set (1.2 m) When using the L4943 Connection Cable Set (included), measurement.
- OUTPUT L terminal (black) *2 • C0205 Carrying Case
- OUTPUT H terminal (red) *2 Maximum input voltage (Maximum rated voltage between INPUT H and INPUT L) When using the L4943 Connection Cable Set
- Maximum rated line- 1000 V (Measurement category IV), N (–)
- to-ground voltage Anticipated transient overvoltage: 12,000 V
- Black 2000 V (Measurement category III), plugs to a mechanical load. P (+)
- Anticipated transient overvoltage: 15,000 V
- Input resistance 20 MΩ ±5.0% 1 Red
- Plug Overload protection 2200 V DC/2200 V AC (applied for 1 minute)
- Plug (Between INPUT H - INPUT L) 4
- year (its first two digits omitted) and the month of manufacture. OUTPUT terminal 4 mm banana terminal
- Others: 1.5 m or less of the cable length on the OUTPUT side -1 Pass the strap through the strap attachment hole on the back of the device.
- Temperature Outside the temperature range of 23°C ±5°C, -2 Pass the strap through the clip.
- Accuracy guarantee ±80 V DC to ±2000 V DC
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
