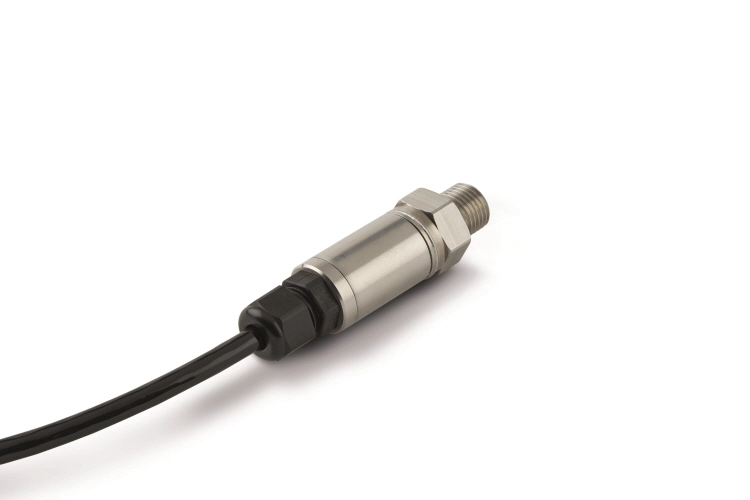

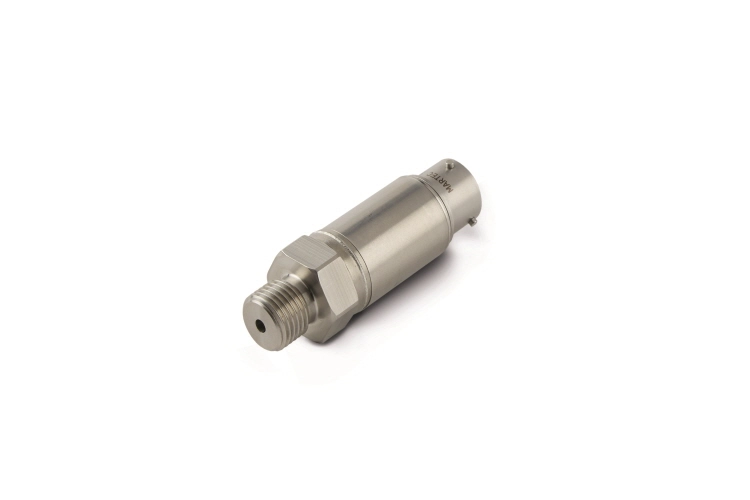

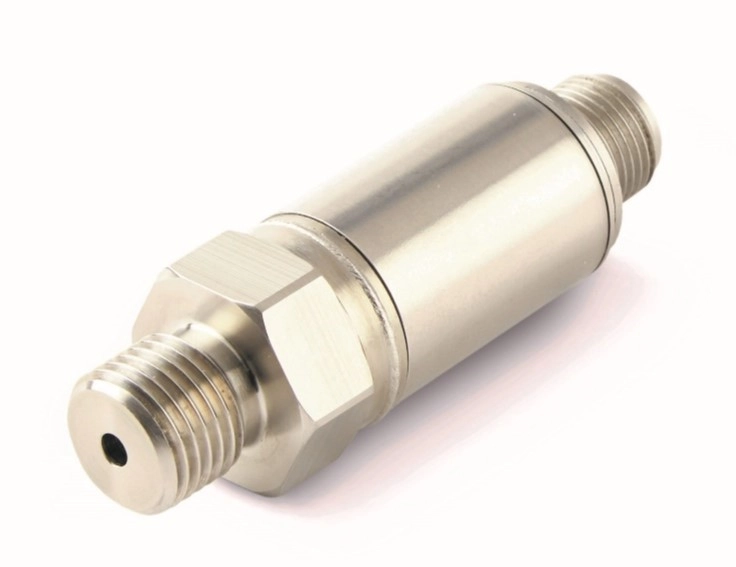

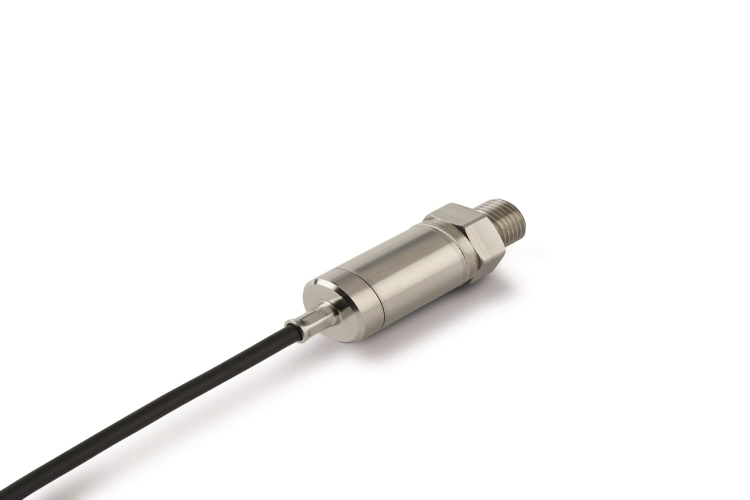

드럭 DRUCK ADROIT6200 – 하이브리드 압력센서
아날로그 + 디지털 하이브리드 센서
- 압력범위 : 200mbar ~ 350bar
- 정확도 : ±0.1% Span (at room temp.)
- 반응속도 : <1ms
- 안정도 : ±0.05% Span/year typical
- 작동 온도범위 : -40℃ ~ 125℃
- 출력 타입 선택 : mV, mA, V(0~5V, 1~6V, 0~10V)
- 다양한 커넥터, 압력 핏팅 옵션

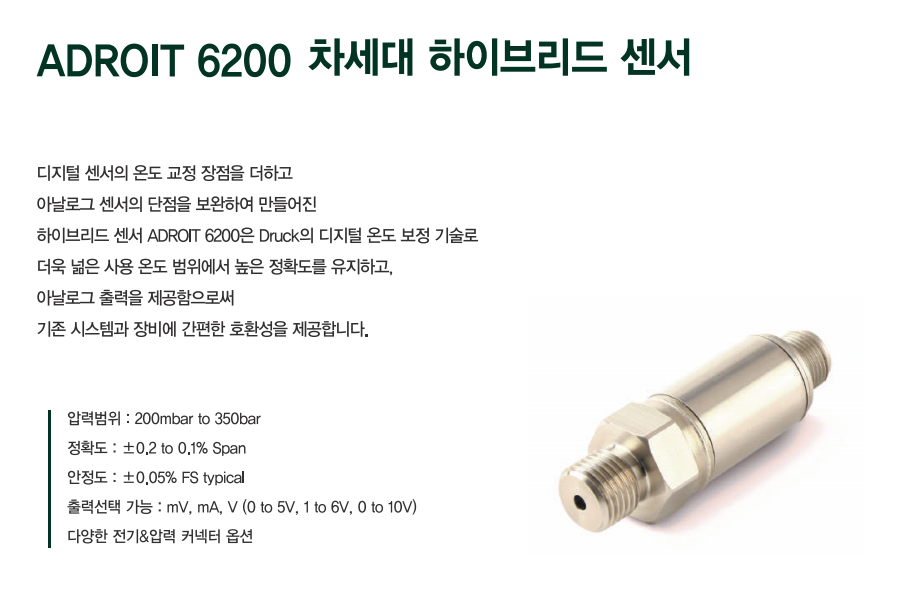

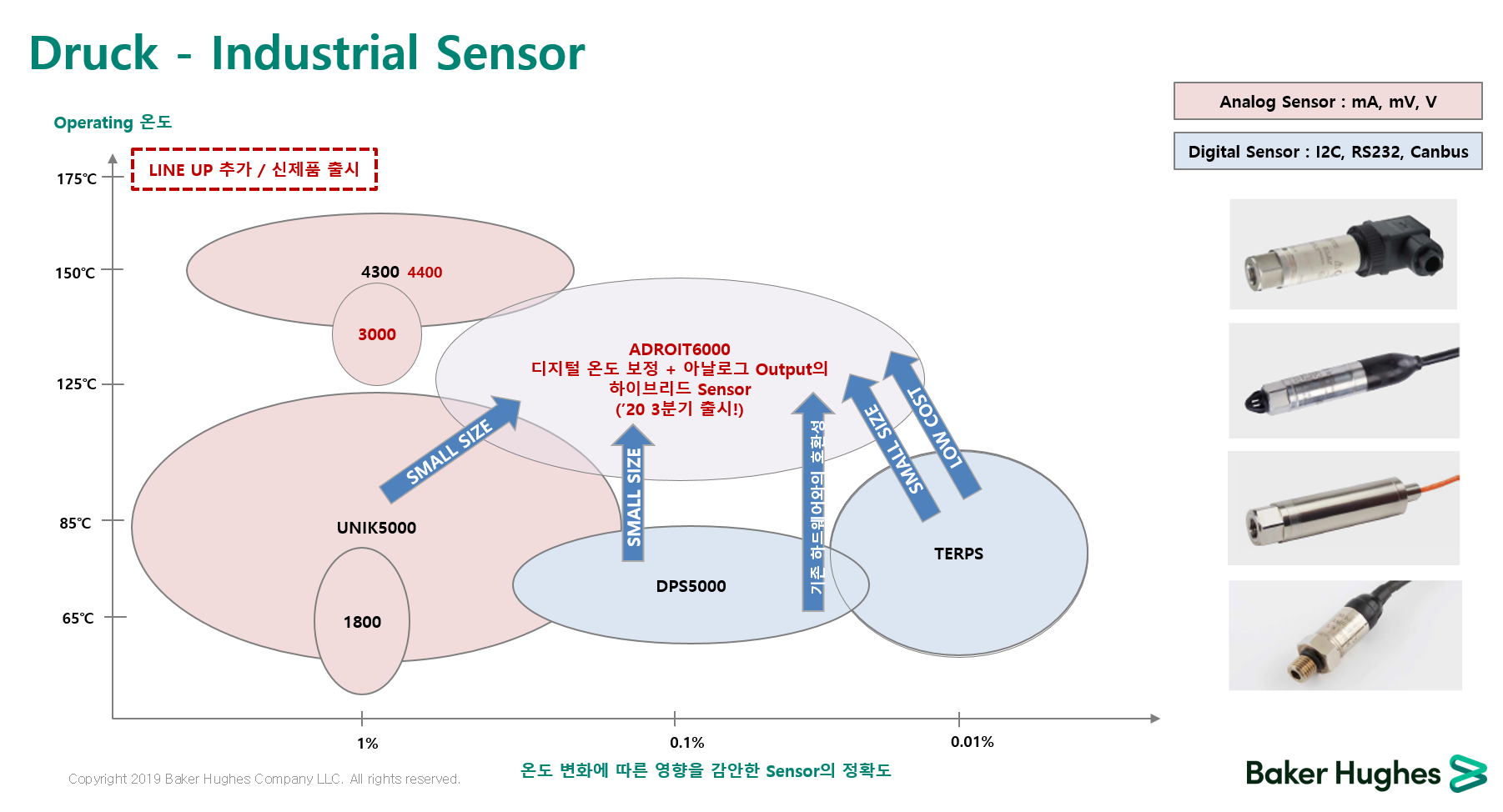

디지털 센서의 온도 교정 장점을 더하고 아날로그 센서의 단점을 보완하여 만들어진 ADROIT6200 은 아날로그 센서이지만 내장된 디지털 모듈을 통해서 온도 변화에 따른 측정값을 보정을 해주는 하이브리드 센서 입니다.
DRUCK사의 디지털 온도보정기술로 더욱 넓은 사용 온도 범위에서 높은 정확도를 유지하고, 아날로그 출력을 제공함으로써 기존 시스템과 장비에 간편한 호환성을 제공 합니다.

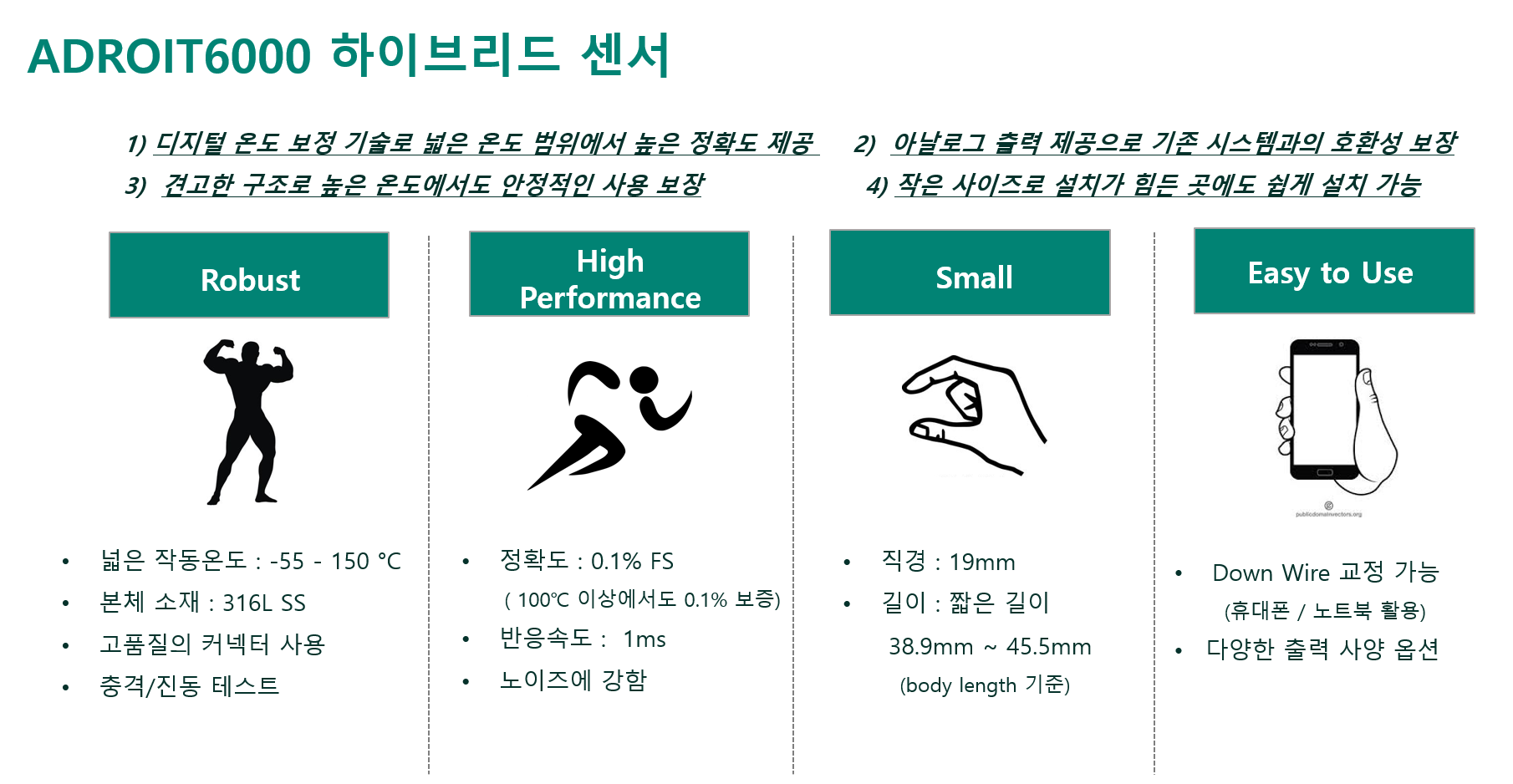

ADROIT6000 압력센서의 주요 특징

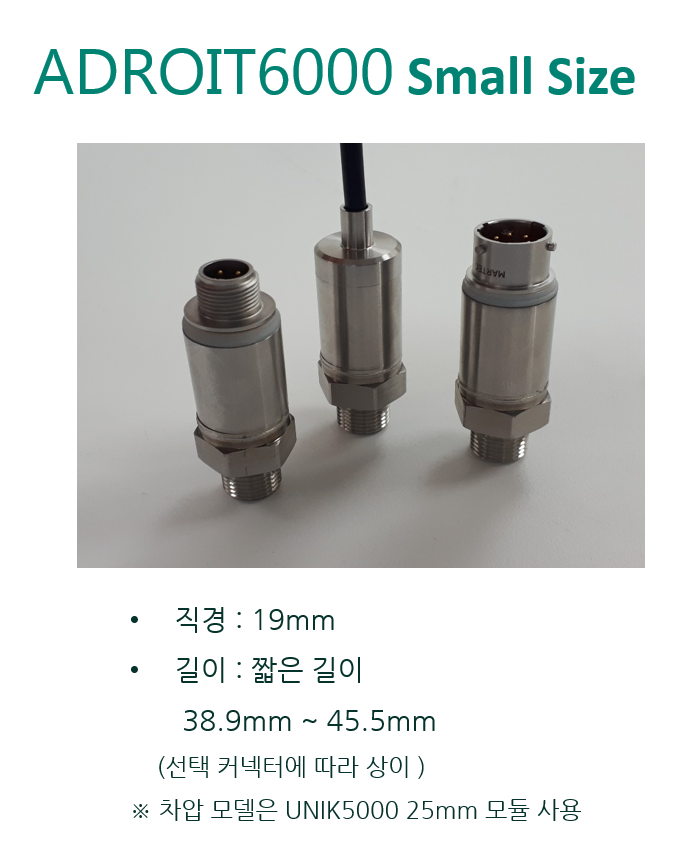

1. 작은 크기 : 설치가 힘든 협소한 장소에도 쉽게 적용 가능
-> 자동차 엔진룸은 물론 다양한 시험 장비내 설치 가능합니다.
2. 고정확도 : 0.1%FS (-40도~80도) / 0.2%FS (-40도~125도)
-> 디지털 보정된 아날로그 출력 사양으로 단일 온도 대역 사용 시 0.04% 이상!
3. 디지털온도보정 + 아날로그출력의 하이브리드센서
-> 온도보정으로 인한 더욱 정밀한 사양과 Android 기반의 인터페이스로 간편한 사용 가능
4. 넓은 작동 온도
-> -55도 ~ 150도 까지 사용 가능
5. 1ms의 빠른 반응 속도
-> 높은 수준의 EMC 보호 기능 (노이즈 현상 거의 없음)
6. 견고성
-> 150도 이상의 고온에서도 사용 가능한 용접으로 완벽한 밀봉 처리

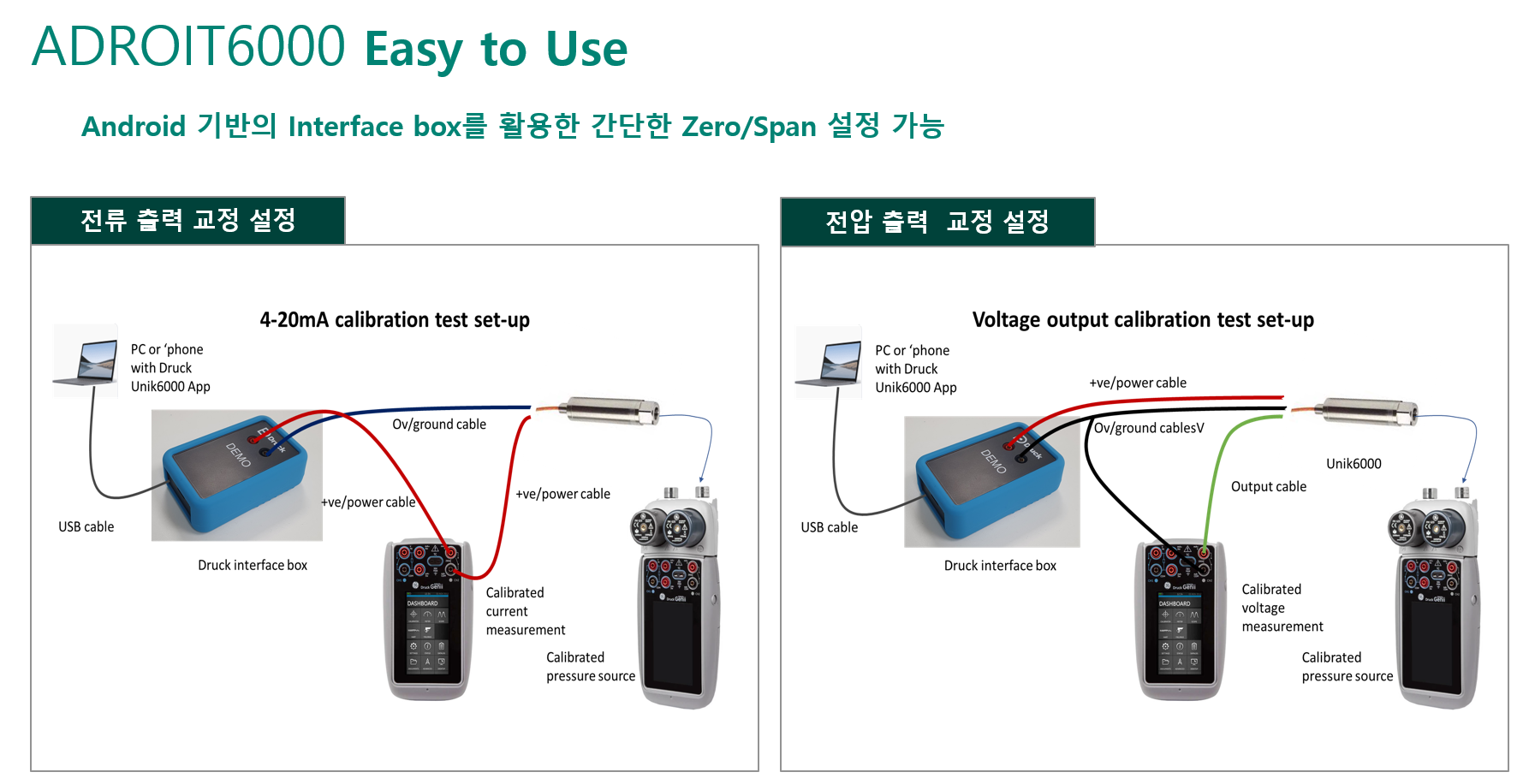

또한 Android 기반의 인터페이스 박스를 활용하여 간단하게 Zero/Span 설정이 가능합니다.
ADROIT6000 압력센서의 적용 가능 산업군
ADROIT6000 센서는 아래와 같은 산업군에서 적용이 가능하여 높은 퍼포먼스를 낼 수 있습니다.
1. 자동차 성능 시험 : 협소한 공간에 센서를 설치하여 엔진룸 같은 고온에서도 정확한 퍼포먼스를 발휘합니다.
2. OEM : 이미 설치된 상태에서 더 정확한 성능을 보장하기 위해 교정이 추가로 가능하며, 마찬가지로 크기가 작기 때문에 공간의 제약을 받지 않습니다.
3. 산업용 시험분야 : 넓은 온도대역에서의 높은 정확성을 보증하고, 빠른 응답속도로 넓은 범위에서 사용이 가능합니다.
4. 항공 분야 : 마찬가지로 협소한 공간과 견고함을 바탕으로 항공 분야에서도 좋은 퍼포먼스를 낼 수 있습니다.

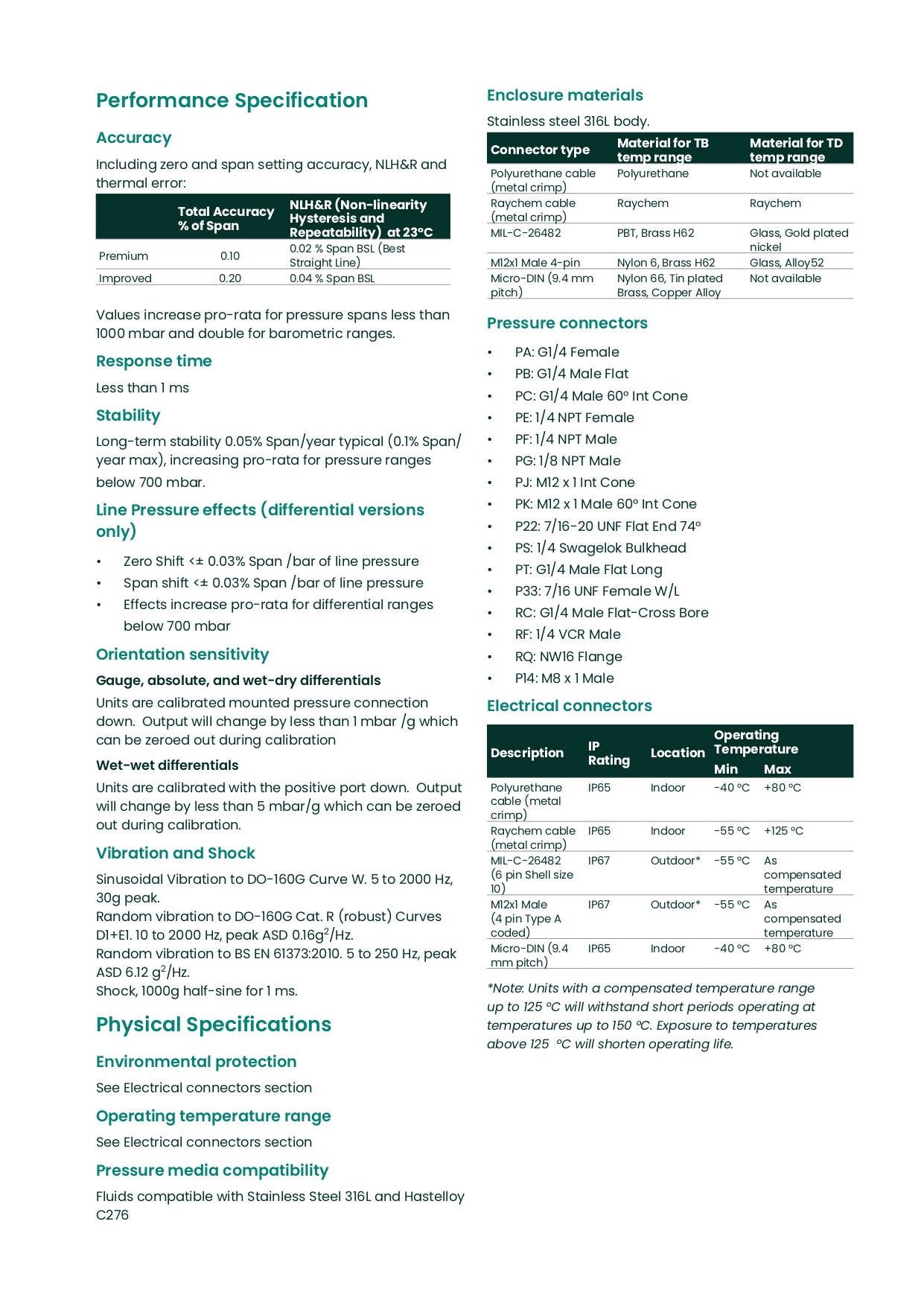

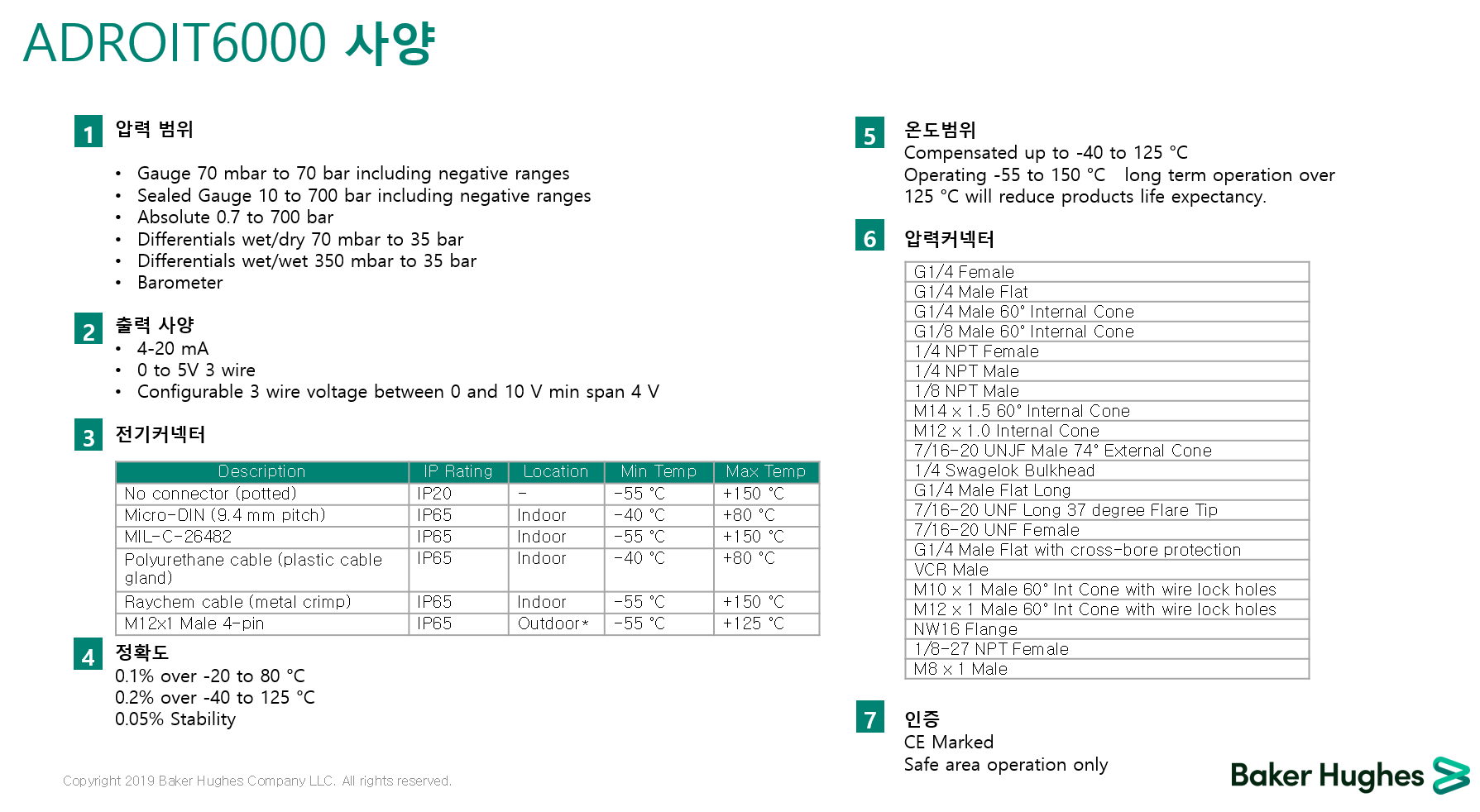

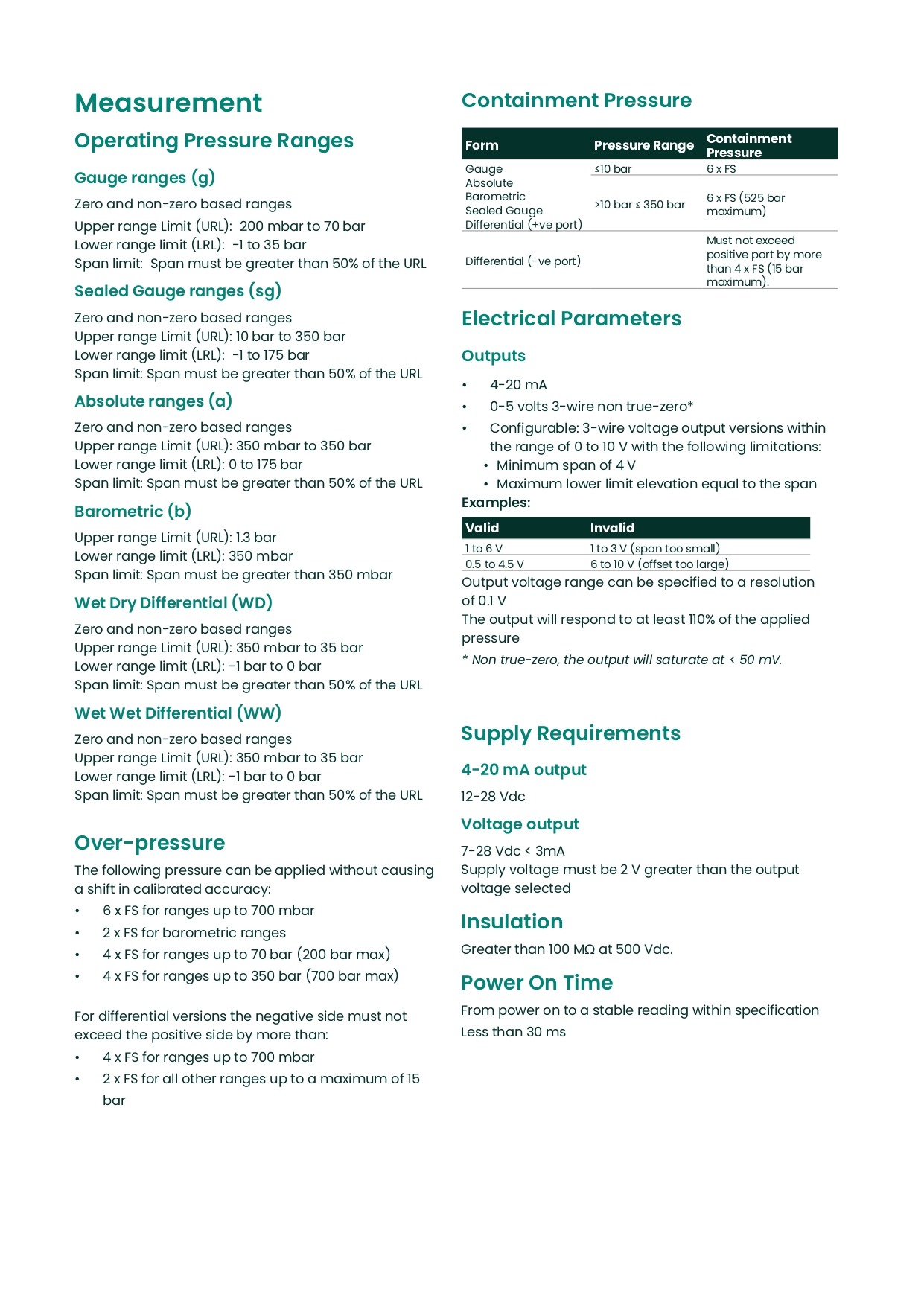

■ 제품 사양 (Specifications)

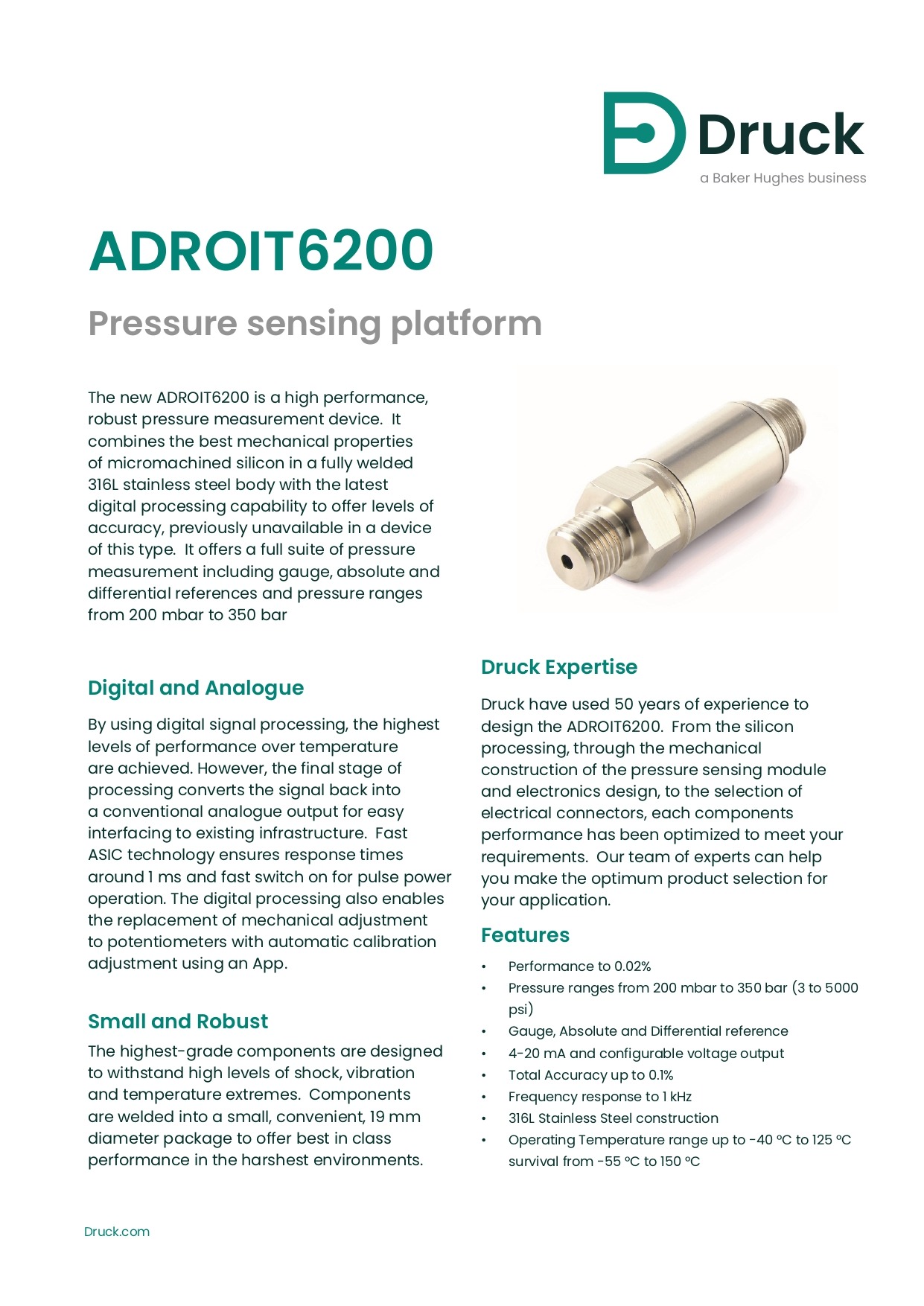

DRUCK ADROIT6200 제품 데이터시트의 핵심 사양입니다.
- and temperature extremes. Components • Frequency response to 1 kHz
- Upper range Limit (URL): 200 mbar to 70 bar Differential (+ve port)
- Lower range limit (LRL): -1 to 35 bar Must not exceed
- Upper range Limit (URL): 10 bar to 350 bar
- Lower range limit (LRL): -1 to 175 bar Outputs
- Zero and non-zero based ranges • Configurable: 3-wire voltage output versions within
- Upper range Limit (URL): 200 mbar to 350 bar the range of 0 to 10 V with the following limitations:
- Lower range limit (LRL): 0 to 175 bar • Minimum span of 4 V
- Upper range Limit (URL): 1.3 bar
- Lower range limit (LRL): 350 mbar
- Upper range Limit (URL): 350 mbar to 35 bar
- Lower range limit (LRL): -1 bar to 0 bar
- 4-20 mA output
- • 12 V supply for voltage output versions • PT: G1/4 Male Flat Long
- • 15V for mA output versions • P33: 7/16 UNF Female W/L
- temperatures upto 150 °C. Exposure to temperatures

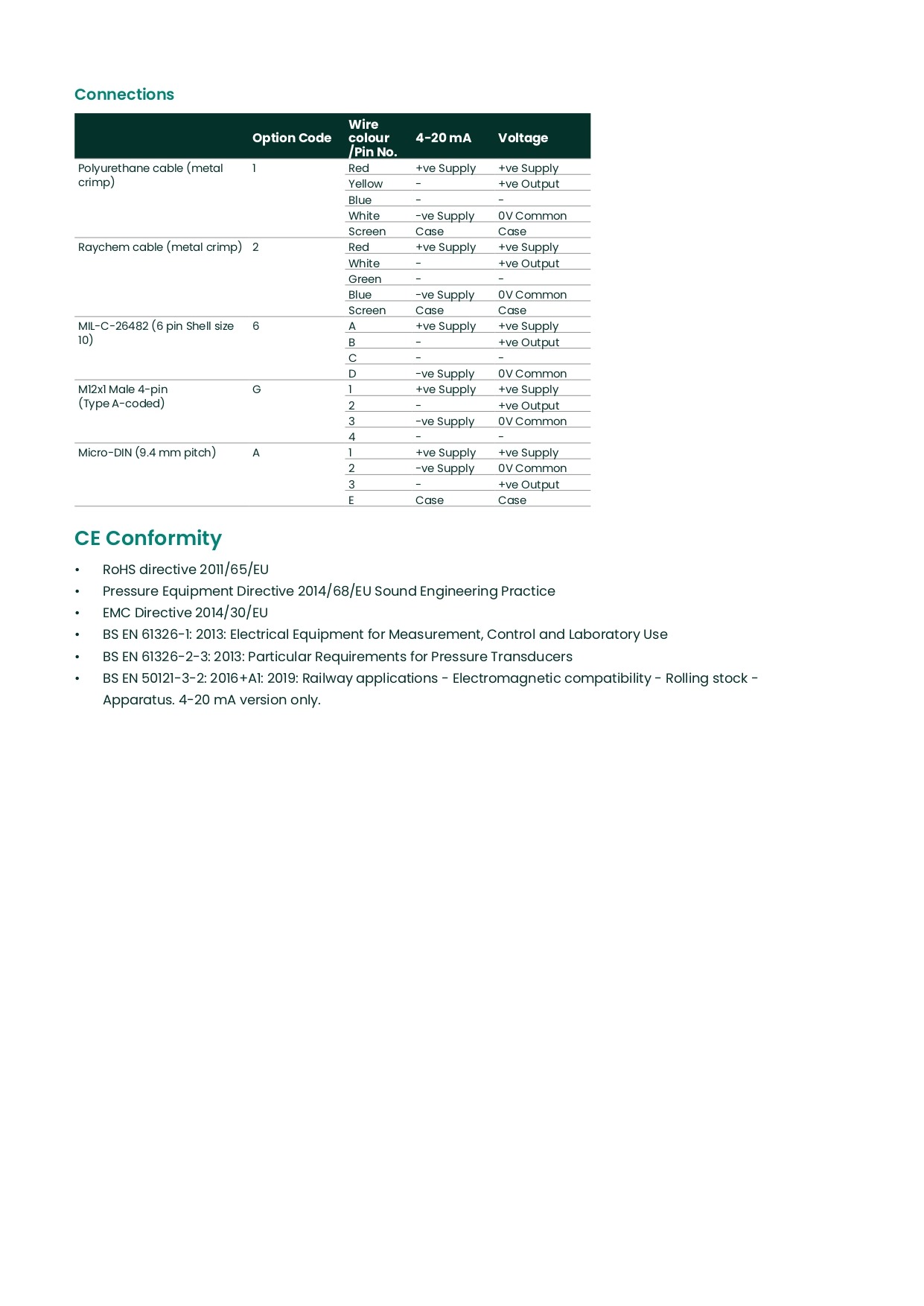

- Option Code colour 4-20 mA Voltage
- White -ve Supply 0V Common
- Blue -ve Supply 0V Common
- MIL-C-26482 (6 pin Shell size 6 A +ve Supply +ve Supply
- D -ve Supply 0V Common
- 3 -ve Supply 0V Common
- Micro-DIN (9.4 mm pitch) A 1 +ve Supply +ve Supply
- 2 -ve Supply 0V Common
- Note 1: Mating connector not supplied. (see Accessories, section 3)
- Note 2: Mating connector supplied. (see Accessories, section 3)

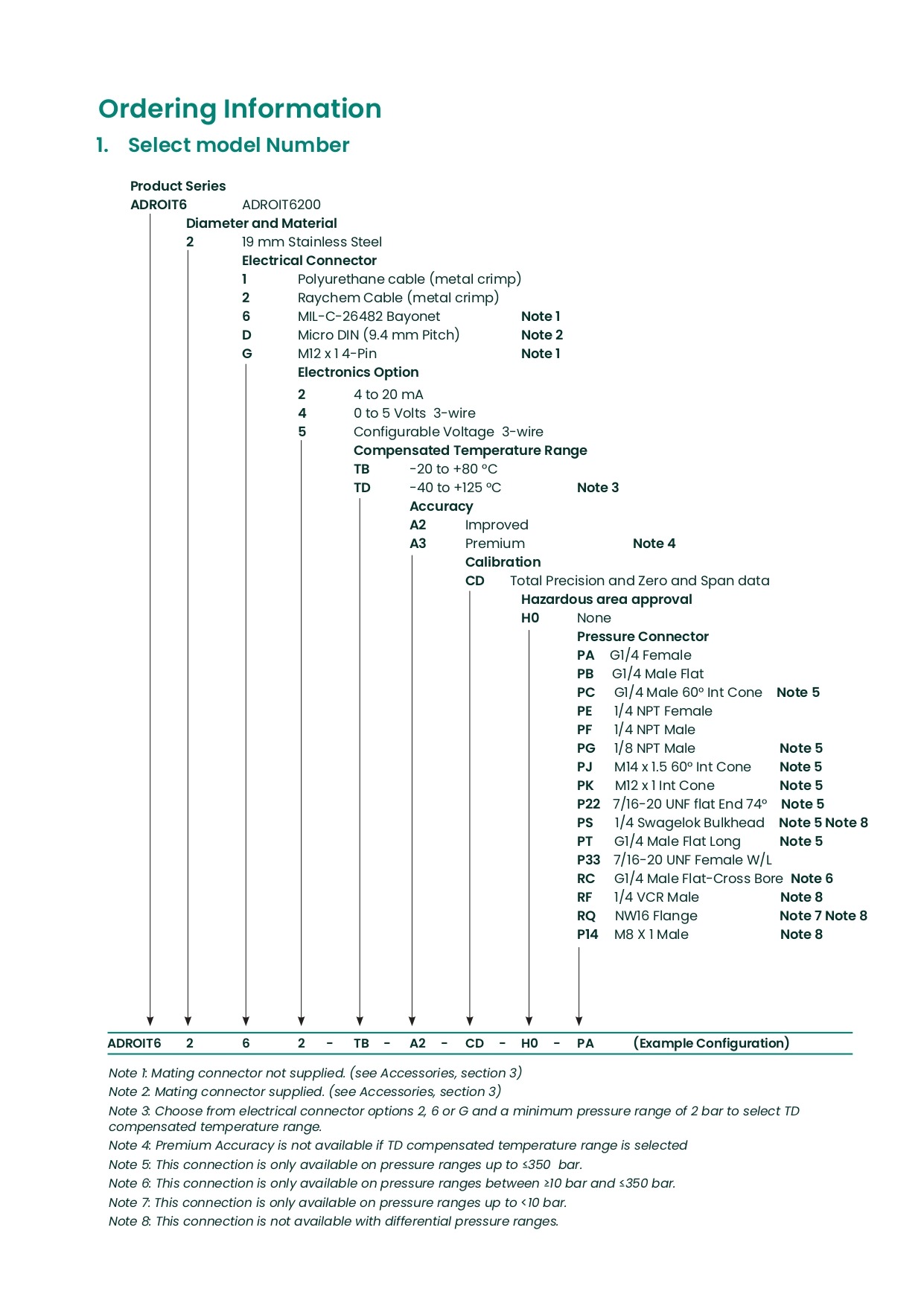

- Note 3: Choose from electrical connector options 2, 6 or G and a minimum pressure range of 2 bar to select TD

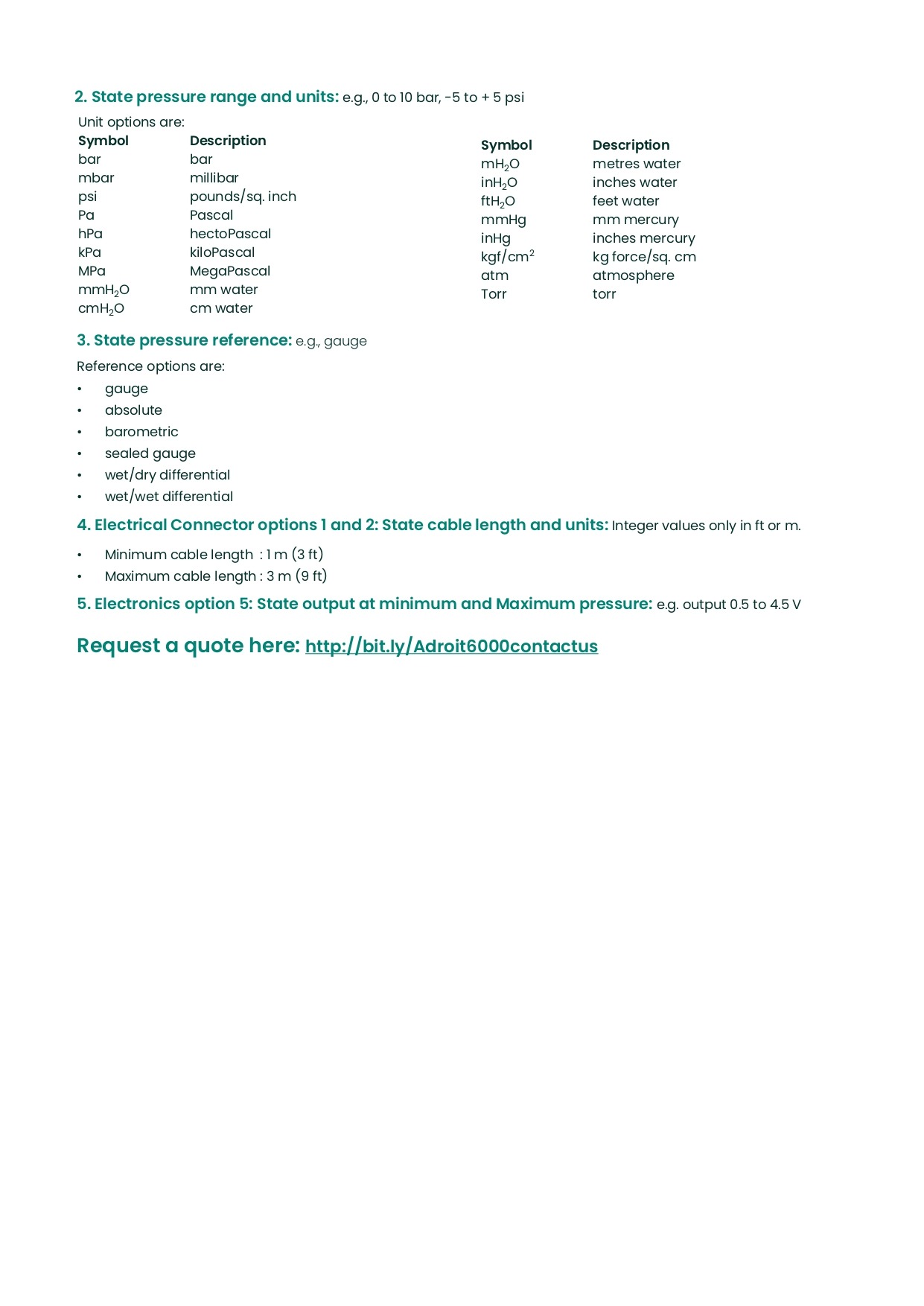

- 5. Electronics option 5: State output at minimum and Maximum pressure: e.g. output 0.5 to 4.5 V

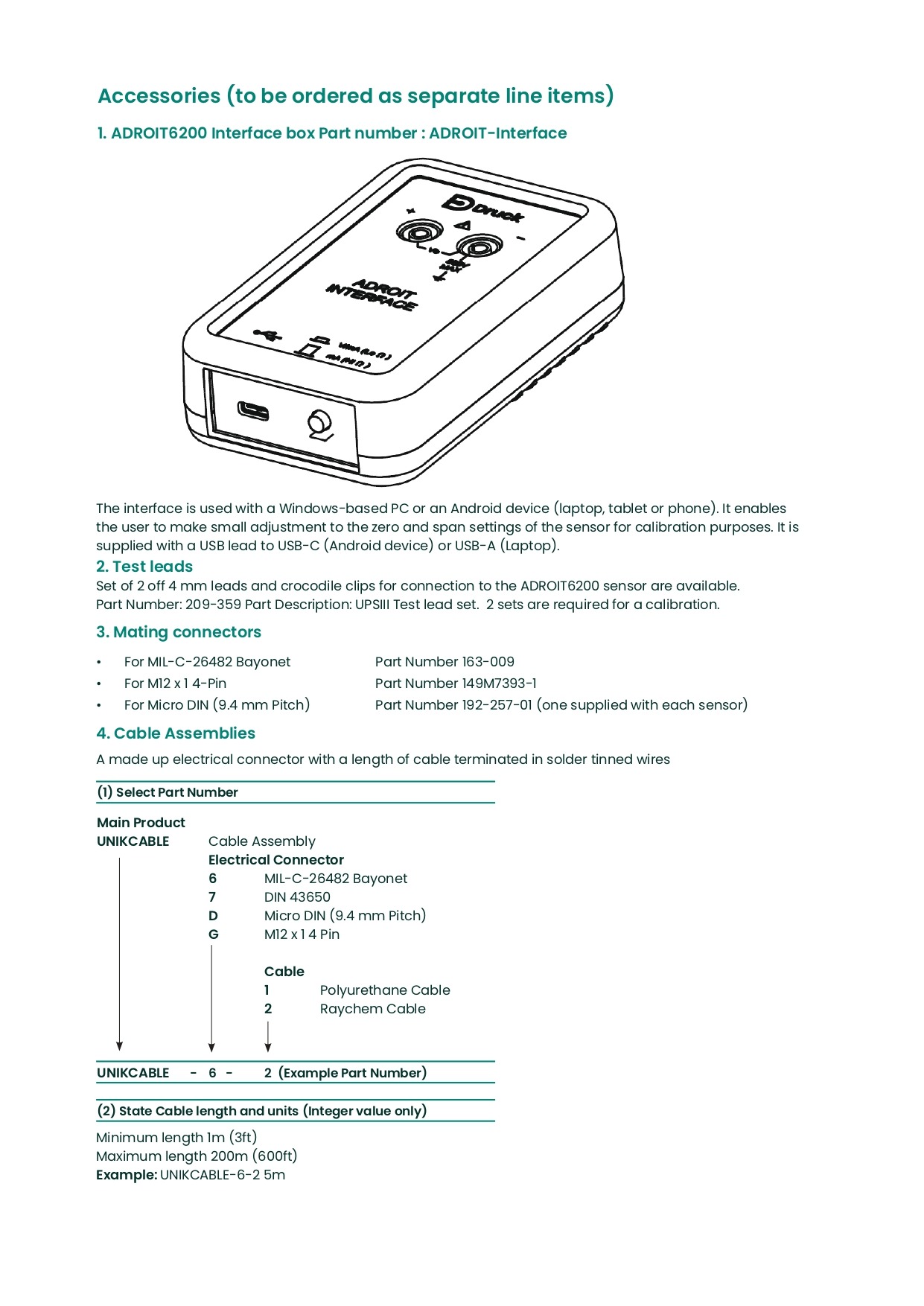

- • For Micro DIN (9.4 mm Pitch) Part Number 192-257-01 (one supplied with each sensor)
- (PRESSURE RANGES: < 10 bar) (PRESSURE RANGES: ≥10 bar to ≤350 bar)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
