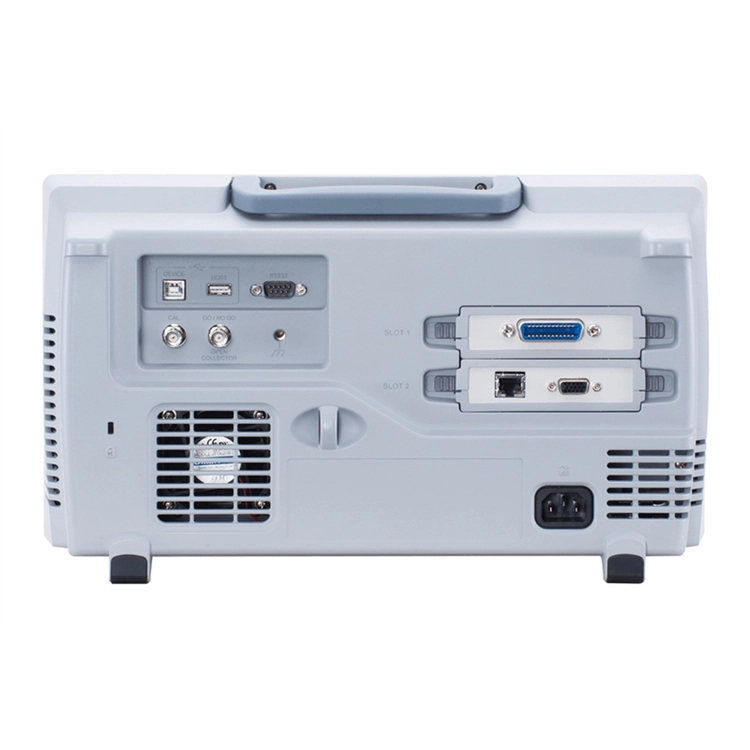

GW INSTEK 굿윌 인스텍 굿윌인스텍 GDS-2000A 디지털 오실로스코프 시리즈
가격문의(상세정보 참조)

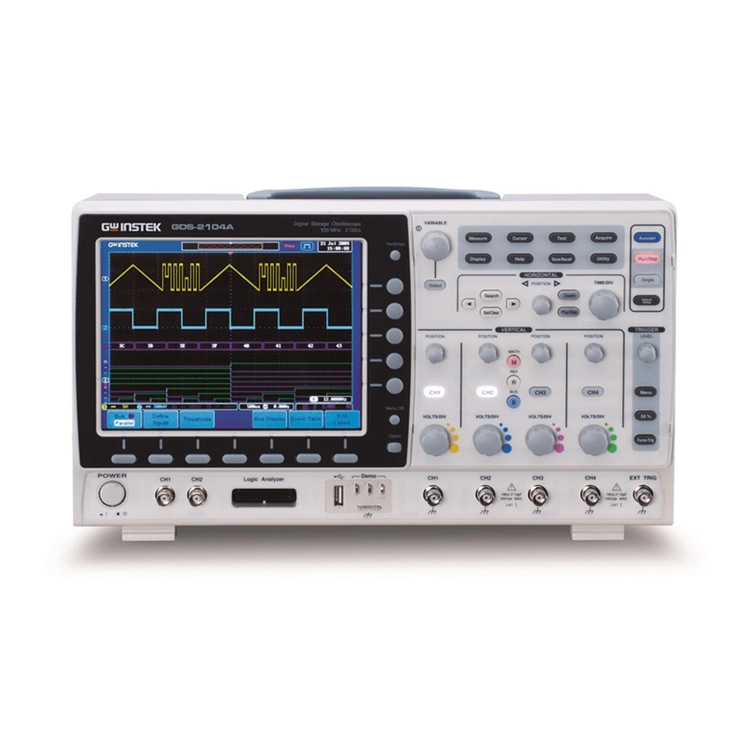

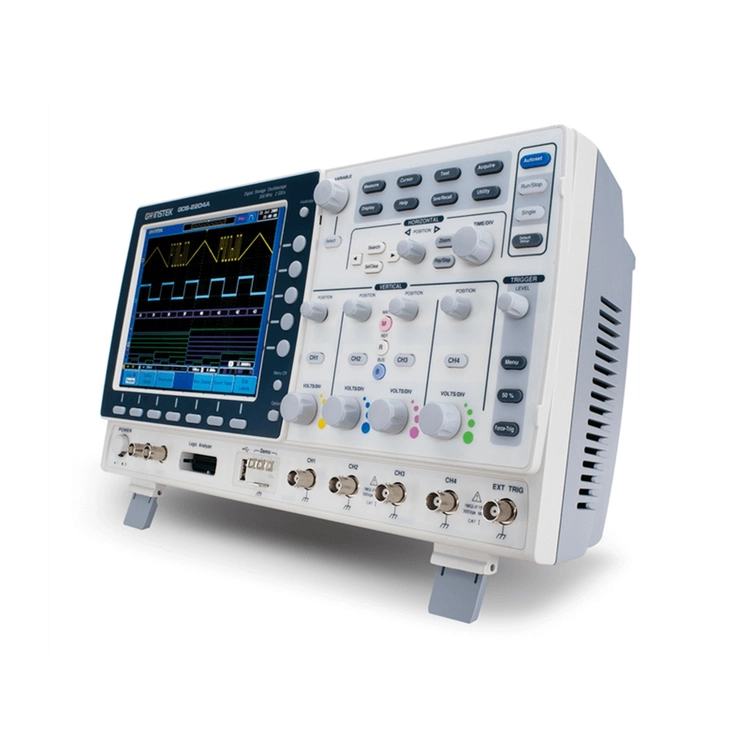

GW INSTEK 굿윌인스텍 GDS-2000A 디지털 오실로스코프 시리즈
2GSa/s 실시간 샘플링 속도 및 최대 300MHz 대역폭
GDS-2000A 시리즈 디지털 스토리지 오실로스코프는 2채널 및 4채널 구성과 300MHz, 200MHz, 100MHz 및 70MHz를 포함한 넓은 대역폭 선택을 제공합니다. 각 모델은 2GSa/s의 최대 실시간 샘플링 속도와 100GSa/s의 고속 등가 샘플링 속도를 제공합니다. 8인치 800 x 600 고해상도 TFT LCD 디스플레이, 1mV/div ~ 10V/div 수직 범위 및 1ns/div ~ 100s/div 타임베이스를 갖춘 GDS-2000A 시리즈는 복잡한 파형과 애매한 신호.
2메가 포인트 레코드 길이, 파형 검색 및 분할 메모리 기능
GDS-2000A 시리즈는 2Mega 포인트 레코드 길이를 제공하며 파형 검색 및 세그먼트 메모리 기능을 표준 기능으로 제공합니다. 관심 이벤트를 캡처하여 세그먼트 메모리에 저장할 수 있습니다. 세그먼트 메모리는 관찰을 위해 2048개 섹션으로 나눌 수 있으며 관련 없는 파형은 무시할 수 있습니다. 결과적으로 메모리 사용의 전반적인 효율성이 향상될 수 있습니다. 파형 검색 모드에서 입력 신호가 트리거된 후 GDS-2000A 시리즈는 전체 메모리 내에서 사용자 정의 검색 조건 및 임계값 레벨을 준수하는 파형 섹션을 검색하고 표시할 수 있습니다. 한편, Zoom 창과 Play/Pause 버튼을 사용하여 표시된 전체 파형을 스크롤하면 사용자는 모든 파형을 효율적으로 빠르게 탐색할 수 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GW INSTEK 굿윌인스텍 GDS-2000A 디지털 오실로스코프 시리즈
• GDS-2000A Series
GDS-2072A ・ GDS-2074A ・ GDS-2102A ・ GDS-2104A ・ GDS-2202A ・ GDS-2204A ・ GDS-2302A ・ GDS-2304A
특징
- 300MHz/200MHz/100MHz/70MHz 대역폭, 2 또는 4 입력 채널
- 2GSa/s 실시간 샘플링 속도 및 100GSa/s 등가 시간 샘플링 속도
- 2메가 포인트 레코드 길이
- 수직 범위의 1mV/div ~ 10V/div
- 시간 기준 범위의 1ns/div ~ 100s/div
- 80,000wfm/s의 파형 업데이트 속도
- 8인치 800*600 고해상도 TFT LCD 디스플레이
- 내장된 세그먼트 메모리 및 파형 검색 기능으로 레코드 길이의 효율성 최적화
- 확대/축소 창 및 재생/일시 중지로 파형을 빠르게 탐색
- 36가지 자동 측정 기능으로 다양한 측정 선택 가능
- 로직 분석기(MSO)가 있는 8 또는 16 디지털 채널(옵션)
- 선택적 함수 발생기
- 유연한 원격 제어 연결(표준:USB, 옵션:LAN/GPIB)
- 업그레이드 가능한 CAN/LIN 버스 분석, 고급 로직, 데이터 로그, DVM 및 H 확장 기능
Features
- 300MHz/200MHz/100MHz/70MHz Bandwidth ,2 or 4 Input Channel
- 2GSa/s Real-time Sampling Rate and 100GSa/s Equivalent Time Sampling Rate
- 2Mega Points Record Length
- 1mV /div to 10V/div of Vertical Range
- 1ns/div to 100s/div of Time Base Range
- 80,000 wfm/s of Waveform Update Rate
- 8 inch 800*600 High Resolution TFT LCD Display
- Built-in Segmented Memory and Waveform Search Functions to Optimize the Efficiency of Record Length
- Zoom Window and Play/Pause can Rapidly Navigate the Waveforms
- 36 Automatic Measurement Functions Offers Various Measurement Selections
- Optional 8 or 16 digital channel with Logic analyzer(MSO)
- Optional Function Generator
- Flexible Remote Control Connectivity(Standard:USB ;Option:LAN/GPIB)
- Upgradable CAN/LIN bus analysis ,Advanced Logic ,Datalog ,DVM and H-expansion functionalities
설명
2GSa/s 실시간 샘플링 속도 및 최대 300MHz 대역폭
GDS-2000A 시리즈 디지털 스토리지 오실로스코프는 2채널 및 4채널 구성과 300MHz, 200MHz, 100MHz 및 70MHz를 포함한 넓은 대역폭 선택을 제공합니다. 각 모델은 2GSa/s의 최대 실시간 샘플링 속도와 100GSa/s의 고속 등가 샘플링 속도를 제공합니다. 8인치 800 x 600 고해상도 TFT LCD 디스플레이, 1mV/div ~ 10V/div 수직 범위 및 1ns/div ~ 100s/div 타임베이스를 갖춘 GDS-2000A 시리즈는 복잡한 파형과 애매한 신호.
2메가 포인트 레코드 길이, 파형 검색 및 분할 메모리 기능
GDS-2000A 시리즈는 2Mega 포인트 레코드 길이를 제공하며 파형 검색 및 세그먼트 메모리 기능을 표준 기능으로 제공합니다. 관심 이벤트를 캡처하여 세그먼트 메모리에 저장할 수 있습니다. 세그먼트 메모리는 관찰을 위해 2048개 섹션으로 나눌 수 있으며 관련 없는 파형은 무시할 수 있습니다. 결과적으로 메모리 사용의 전반적인 효율성이 향상될 수 있습니다. 파형 검색 모드에서 입력 신호가 트리거된 후 GDS-2000A 시리즈는 전체 메모리 내에서 사용자 정의 검색 조건 및 임계값 레벨을 준수하는 파형 섹션을 검색하고 표시할 수 있습니다. 한편, Zoom 창과 Play/Pause 버튼을 사용하여 표시된 전체 파형을 스크롤하면 사용자는 모든 파형을 효율적으로 빠르게 탐색할 수 있습니다.
Description
2GSa/s Real-time Sampling Rate and up to 300MHz Bandwidth
GDS-2000A Series Digital Storage Oscilloscope offers 2 and 4-channel configurations and wide bandwidth selections, including 300MHz, 200MHz, 100MHz and 70MHz. Each model provides 2GSa/s maximum real-time sampling rate and 100GSa/s high-speed equivalent-time sampling rate. Equipped with an 8-inch 800 x 600 high-resolution TFT LCD display, 1mV/div to 10V/div vertical range and 1ns/div to 100s/div time base, the GDS-2000A Series is able to faithfully demonstrate waveforms of complicated and obscure signals.
2Mega Point Record Length, Waveform Search and Segmented Memory Functions
The GDS-2000A Series provides 2Mega point record length, and Waveform Search and Segmented Memory functions as standard features. The events of interest can be captured and saved into the Segmented Memory, which can be divided into 2048 sections, for observation, while the irrelevant waveforms can be ignored. Consequently, the overall efficiency of memory usage can be enhanced. Under Waveform Search mode, after the input signal is triggered, the GDS-2000A Series is able to Search and Mark the waveform sections, which comply with user-defined search condition and threshold level within the whole memory. Meanwhile, with Zoom window and Play/Pause button to scroll through whole displayed waveform, the user can rapidly navigate all the waveforms in an efficient way.
주문 정보 | |
GDS-2304A | 300MHz, 4CH, 2GSa/s,2Mpt 디지털 스토리지 오실로스코프 |
GDS-2302A | 300MHz, 2CH, 2GSa/s,2Mpt 디지털 스토리지 오실로스코프 |
GDS-2204A | 200MHz, 4CH, 2GSa/s,2Mpt 디지털 스토리지 오실로스코프 |
GDS-2202A | 200MHz, 2CH, 2GSa/s,2Mpt 디지털 스토리지 오실로스코프 |
GDS-2104A | 100MHz, 4CH, 2GSa/s,2Mpt 디지털 스토리지 오실로스코프 |
GDS-2102A | 100MHz, 2CH, 2GSa/s,2Mpt 디지털 스토리지 오실로스코프 |
GDS-2074A | 70MHz, 4CH, 2GSa/s, 2Mpt디지털 스토리지 오실로스코프 |
GDS-2072A | 70MHz, 2CH, 2GSa/s, 2Mpt디지털 스토리지 오실로스코프 |
기본 액세서리 | |
퀵 스타트 가이드, 사용 설명서 CD x 1, 전원 코드 x 1 | |
GTP-070A-4 | 70MHz(10:1/1:1) 수동 프로브, GDS-2072A/GDS-2074A (채널 당 1개) |
GTP-150A-2 | 150MHz(10:1/1:1) 수동 프로브, GDS-2102A/GDS-2104A (채널 당 1개) |
GTP-250A-2 | 250MHz(10:1/1:1) 수동 프로브, GDS-2202A/GDS-2204A (채널 당 1개) |
GTP-350A-2 | 350MHz(10:1/1:1) 수동 프로브, GDS-2302A/GDS-2304A (채널 당 1개) |
옵션 | |
DS2-LAN | LAN & SVAG 비디오 출력 포트 |
DS2-GPIB | GPIB 인터페이스 |
DS2-FGN | 5MHz 함수발생기(내장 모듈) |
DS2-16LA | 16채널로직 분석기(GLA-16/GTL-16LA) |
DS2-08LA | 8채널로직 분석기(GLA-8/GTL-08LA) |
옵션 액세서리 | |
GTL-08LA | 8채널로직 분석기 프로브 |
GTL-16LA | 16채널로직 분석기 프로브 |
GLA-08 | 8채널로직 분석기 카드 |
GLA-16 | 16채널로직 분석기 카드 |
GRA-420 | 랙어댑터 패널 |
GAK-003 | 50Ω 임피던스 어댑터 |
GSC-008 | 소프트 캐링케이스 |
GTL-232 | RS-232C 케이블, 9핀, FF 타입, 널모뎀 |
GTL-246 | USB 케이블, USB 2.0, AB 타입, 1200mm |
GTL-248 | GPIB 케이블, 이중 차폐,2000mm |
GTL-251 | USB-GPIB 어댑터, GPIB-USB-HS, USB 2.0, Hi-SpeedUSB 호환, 2000mm |
GDB-03 | 오실로스코프교육 & 트레이닝 키트 |
GCP-020 | 전류 프로브,DC~100kHz, 10A |
GCP-300 | 전류 프로브, DC~300kHz, 200A(10mV/A) & 20A(100mV/A) 전류 프로브 |
GCP-500 | 전류 프로브, DC~500kHz, 150A(20mV/A) & 15A(200mV/A) 전류 프로브 |
GCP-1000 | 전류 프로브, DC~1MHz, 70A(50mV/A) & 7A(500mV/A) 전류 프로브 |
GCP-1030 | 전류 프로브, DC~100MHz, 30Arms |
GCP-530 | 전류 프로브, DC~50MHz, 30Arms |
GCP-206P | GCP-530/1030 용 2CH 전원공급기 |
GCP-245P | GCP-530/1030 용 4CH 전원공급기 |
GDP-025 | 고전압 차동프로브, 25MHz |
GDP-050 | 고전압 차동프로브, 50MHz |
GTP-033A | 수동 프로브, 35MHz, 1:1, BNC(P/M) |
Ordering Information | |
GDS-2304A | 300MHz, 4-Channel, 2GSa/s, 2Mpt Digital Storage Oscilloscope |
GDS-2302A | 300MHz, 2-Channel, 2GSa/s, 2Mpt Digital Storage Oscilloscope |
GDS-2204A | 200MHz, 4-Channel, 2GSa/s, 2Mpt Digital Storage Oscilloscope |
GDS-2202A | 200MHz, 2-Channel, 2GSa/s, 2Mpt Digital Storage Oscilloscope |
GDS-2104A | 100MHz, 4-Channel, 2GSa/s, 2Mpt Digital Storage Oscilloscope |
GDS-2102A | 100MHz, 2-Channel, 2GSa/s, 2Mpt Digital Storage Oscilloscope |
GDS-2074A | 70MHz, 4-Channel, 2GSa/s, 2Mpt Digital Storage Oscilloscope |
GDS-2072A | 70MHz, 2-Channel, 2GSa/s, 2Mpt Digital Storage Oscilloscope |
Standard Accessories | |
Quick Start Guide, User Manual CD x 1, Power Cord x 1 | |
GTP-070A-4 | 70MHz (10:1/1:1) Switchable passive probe for GDS-2072A/2074A (one per channel) |
GTP-150A-2 | 150MHz(10:1/1:1) Switchable passive probe for GDS-2102A/2104A(One per channel) |
GTP-250A-2 | 250MHz(10:1/1:1) Switchable passive probe for GDS-2202A/2204A(One per channel) |
GTP-350A-2 | 350MHz(10:1/1:1) Switchable passive probe for GDS-2302A/2304A(One per channel) |
Optional | |
DS2-LAN | Ethernet & SVGA output |
DS2-GPIB | GPIB Interface |
DS2-FGN | DDS Function Generator |
DS2-16LA | 16-Channel Logic Analyzer includes |
DS2-08LA | 8-Channel Logic Analyzer : includes |
Optional Accessories | |
GTL-08LA | 8-Channel Logic Analyzer Probe |
GTL-16LA | 16-Channel Logic Analyzer Probe |
GLA-08 | 8-Channel Logic Analyzer Card |
GLA-16 | 16-Channel Logic Analyzer Card |
GRA-420 | Rack Adapter Panel |
GAK-003 | 50Ω Impedance Adapter |
GSC-008 | Soft Carrying Case |
GTL-232 | RS-232C Cable, 9-pin, F-F Type, null modem, 2000mm |
GTL-246 | USB Cable, USB 2.0, A-B Type, 1200mm |
GTL-248 | GPIB Cable, Double Shielded, 2000mm |
GTL-251 | USB-GPIB Adapter, GPIB-USB-HS, USB 2.0, Hi-Speed, USB compliance, 2000mm |
GDB-03 | Oscilloscope Education & Training Kit |
GCP-020 | Current Probe, DC~100KHz, 10A |
GCP-300 | Current Probe, DC~300kHz, 200A(10mV/A) & 20A(100mV/A) |
GCP-500 | Current Probe, DC~500kHz, 150A(20mV/A) & 15A(200mV/A) |
GCP-1000 | Current Probe, DC~1MHz, 70A(50mV/A) & 7A(500mV/A) |
GCP-1030 | Current Probe, DC~100MHz, 30Arms |
GCP-530 | Current Probe, DC~50MHz, 30Arms |
GCP-206P | Current Probe - Power Supply, 2 Channel Power Supply for GCP-530/1030 |
GCP-245P | Current Probe - Power Supply, 4 Channel Power Supply for GCP-530/1030 |
GDP-025 | Differential Probe - 25M High Voltage |
GDP-050 | Differential Probe - 50M High Voltage |
GTP-033A | Oscilloscope Probe - 35MHz 1:1 Passive Probe, BNC(P/M) |
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
GW INSTEK GDS-2000A 제품 데이터시트의 핵심 사양입니다.
- 300/200/100/70MHz Bandwidth, 2 or 4
- waveform display of GDS-2000A Series at a very fast update rate of 80,000
- Bandwidth DC~70MHz(-3dB) DC~100MHz(-3dB) DC~200MHz(-3dB) DC~300MHz(-3dB)
- Bandwidth Limit 20MHz 20MHz 20M/100MHz 20M/100M/200MHz
- Input Impedance 1MΩ// 16pF approx.
- Maximum Input Voltage 300Vrms , CAT I(300Vrms CAT II with GTP-150A-2/250A-2/350A-2 10:1 probe)
- Trigger Holdoff Range 10ns ~ 10s
- EXT TRIGGER Range ±15V
- Input Impedance 1MΩ±3%, ~16pF
- HORIZONTAL Time Base Range 1ns/div ~ 100s/div (1-2-5 increments); ROLL : 100ms/div ~ 100s/div
- Time Base Accuracy ±20 ppm over any 1 ms time interval
- Auto Counter 6 digits, range from 2Hz minimum to the rated bandwidth
- Waveform Display Dots, Vectors, Variable persistence(16ms~10s), Infinite persistence
- INTERFACE RS-232C DB-9 male connector
- Go/NoGo BNC 5V Max/10mA TTL open collector output
- (OPTION) Bandwidth 200MHz
- Threshold Accuracy ±100mV
- User-defined Threshold Range ±10V
- Maximum Input Voltage ±40V
- Minimum Voltage Swing ±500mV
- Input Impedance 101KΩprobe loading 8 pF
- Vertical Resolution 1 bit
- POWER SOURCE Line Voltage Range AC 100V ~ 240V, 48Hz ~ 63Hz, auto selection
- DIMENSIONS & WEIGHT 380(W) X 220(H) X 145(D)mm, Approx. 4.2 kg
- GDS-2304A 300MHz, 4-Channel, Digital Storage Oscilloscope DS2-GPIB GPIB Interface 16 Channel Logic Analyzer Card(GLA-16)
- GDS-2202A 200MHz, 2-Channel,Digital Storage Oscilloscope OPTION ACCESSORIES
- GDS-2102A 100MHz, 2-Channel,Digital Storage Oscilloscope GTL-16LA 16-Channel Logic Analyzer Probe GCP-005 Current Probe, 40Hz ~ 1kHz, 5A, Current Probe
- GTP-070B-4 :70MHz (10:1/1:1) Switchable passive probe for GDS-2072A/2074A(one per channel) GTL-248 GPIB Cable, Double Shielded, 2000mm GDP-100 Differential Probe, 100M High Voltage Differntial Probe
- GTP-250A-2 :250MHz (10:1/1:1) Switchable passive probe for GDS-2202A/2204A(one per channel) FREE DOWNLOAD
- GTP-350A-2 :350MHz (10:1/1:1) Switchable passive probe for GDS-2302A/2304A(one per channel) PC Software FreeWave software Driver USB driver ; LabView driver
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
