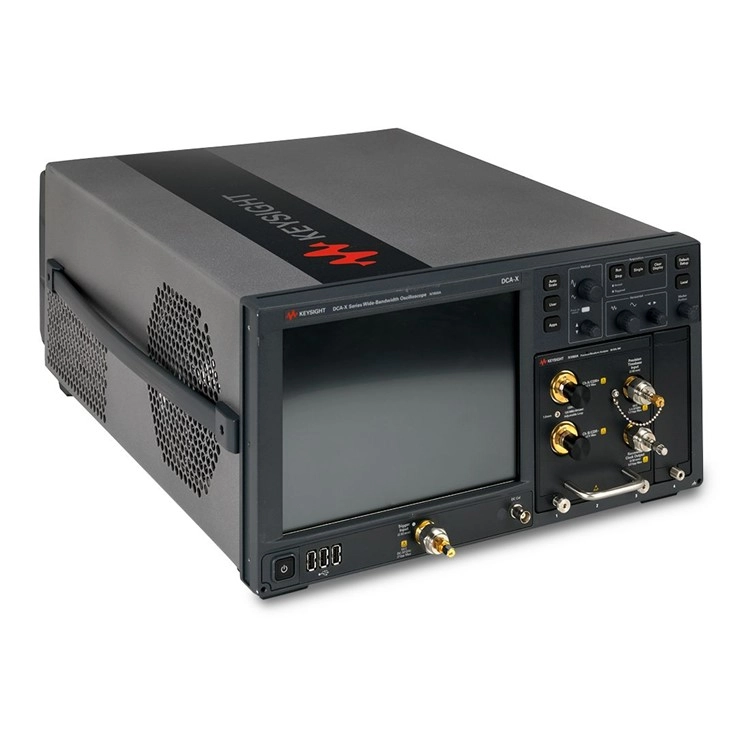

키사이트 KEYSIGHT N1000A DCA-X 광대역폭 오실로스코프 메인프레임 (가격문의)
111,111원

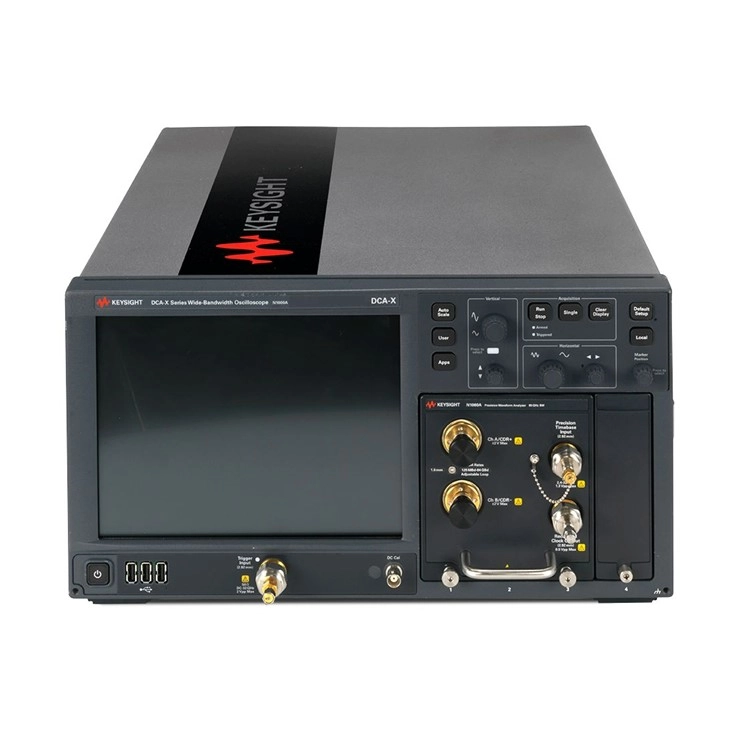

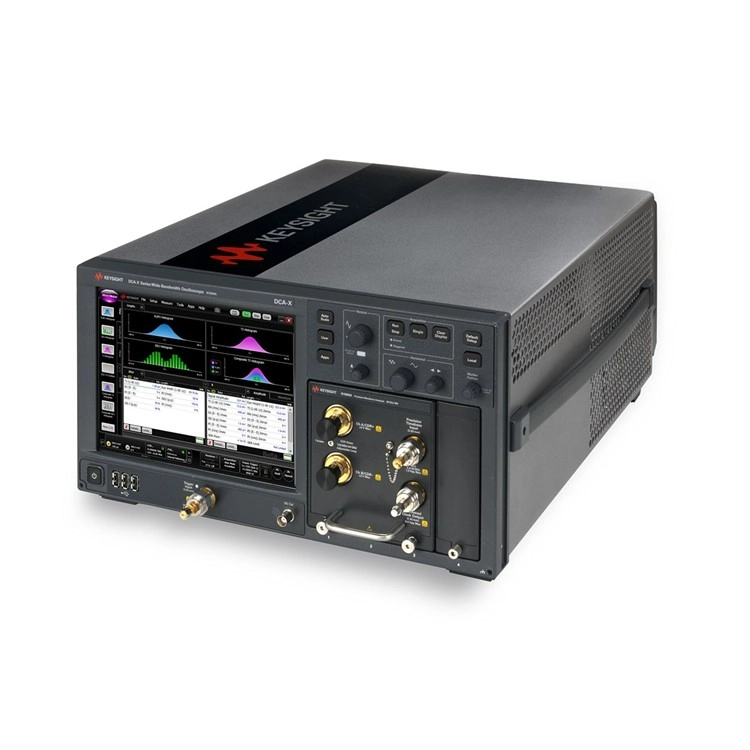

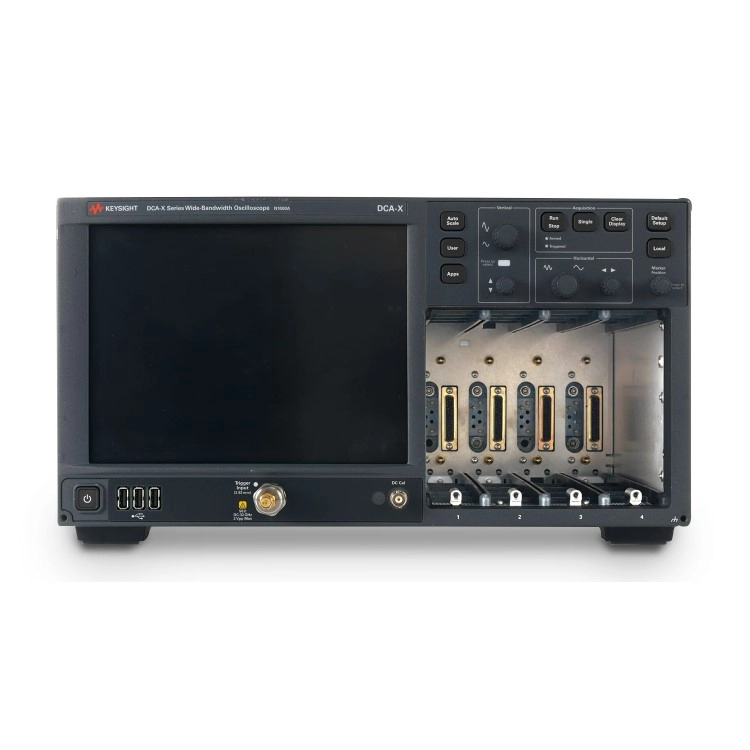

키사이트 KEYSIGHT N1000A DCA-X 광대역폭 오실로스코프 메인프레임
키사이트 KEYSIGHT N1000A DCA-X Wide-Bandwidth Oscilloscope Mainframe
- 정밀한 광, 전기, TDR/TDT 측정을 수행하는 다양한 플러그인 모듈에서 선택하여 유연한 모듈식 메인프레임 플랫폼 구축
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
키사이트 ・ KEYSIGHT
N1000A
DCA-X 광대역폭 오실로스코프 메인프레임
N1000A DCA-X Wide-Bandwidth Oscilloscope Mainframe
키사이트 KEYSIGHT N1000A DCA-X 광대역폭 오실로스코프 메인프레임
주요 특징-
고속 신호에 대한 정밀 측정 수행:
키사이트 N1000A DCA-X 광대역 오실로스코프는 50 Mb/s ~ 224 Gb/s의 고속 디지털 설계를 정확하고 정밀하게 측정합니다. 원하는 대역폭과 필터링 및 감도에 맞는 플러그인 모듈 중에서 선택하여 N1000A DCA-X 메인프레임을 구성할 수 있습니다.
- 유연한 테스트를 가능하게 해주는 메인프레임과 다양한 모듈 구성의 DCA-X 플랫폼.
- DCA-X 시리즈의 일관성과 유연성은 높은 측정 정확성을 뒷받침합니다.

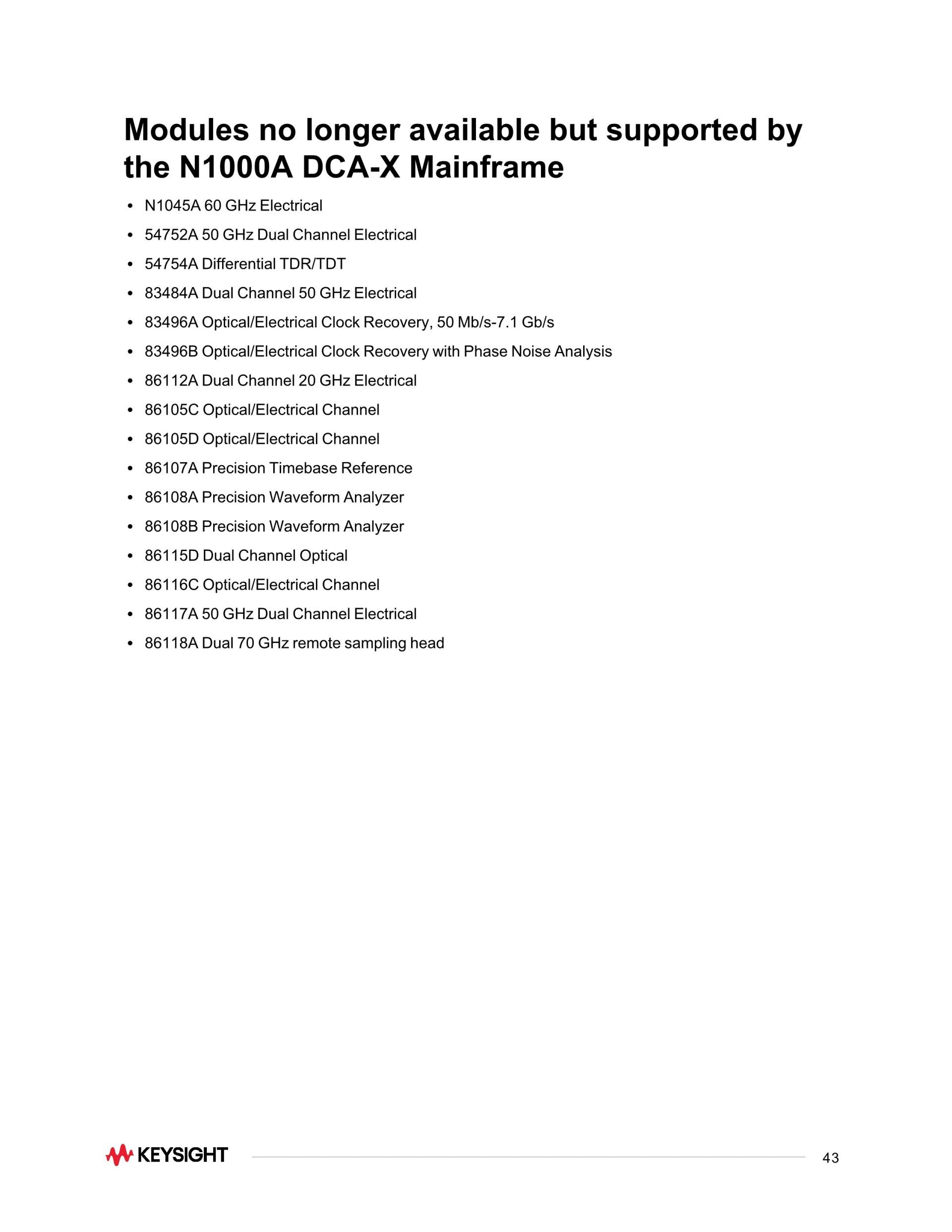

- 투자 보호를 위해 최신형 모듈 외에도 오래되어 단종된 광, 전기 및 TDR 모듈까지 지원합니다.
- 최소 50 fs의 낮은 지터와 최소 275 µV의 적은 노이즈, 110 GHz가 넘는 테스트 대역폭을 테스트합니다.

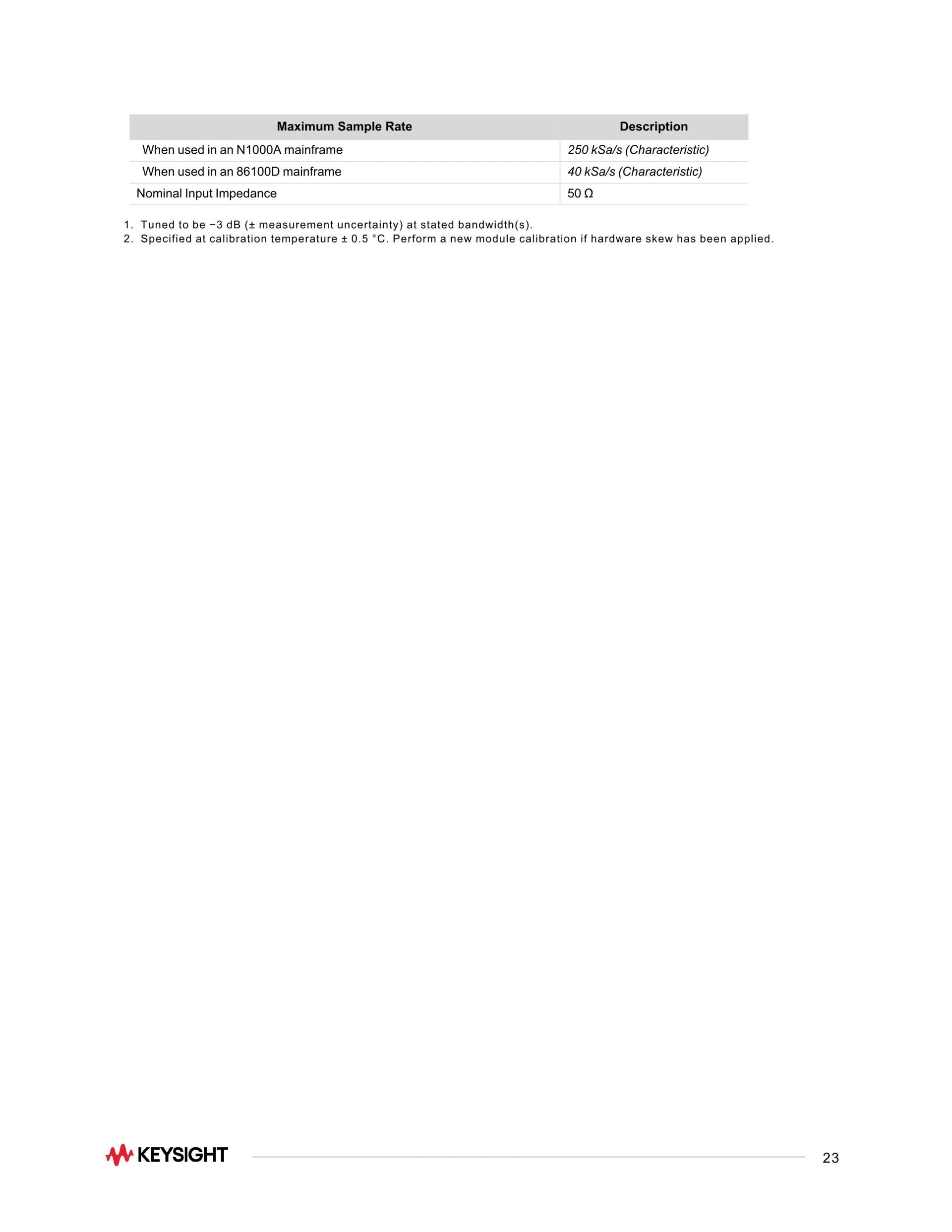

- 최대 250 kSa/s의 샘플링 속도를 지원하며 높은 테스트 스루풋을 위해 최대 16개의 채널을 지원합니다.
- 정밀한 광, 전기 및 / 또는 TDR / TDT / S-파라미터 분석을 위한 플러그인 모듈로 맞춤화하십시오.
- 타이밍 간격 정확도 8배 개선
- 온도 제어식 타임베이스로 외기 변화에 대한 내성 개선
 | 메인프레임 및 모듈에서 빠른 샘플링 속도
|

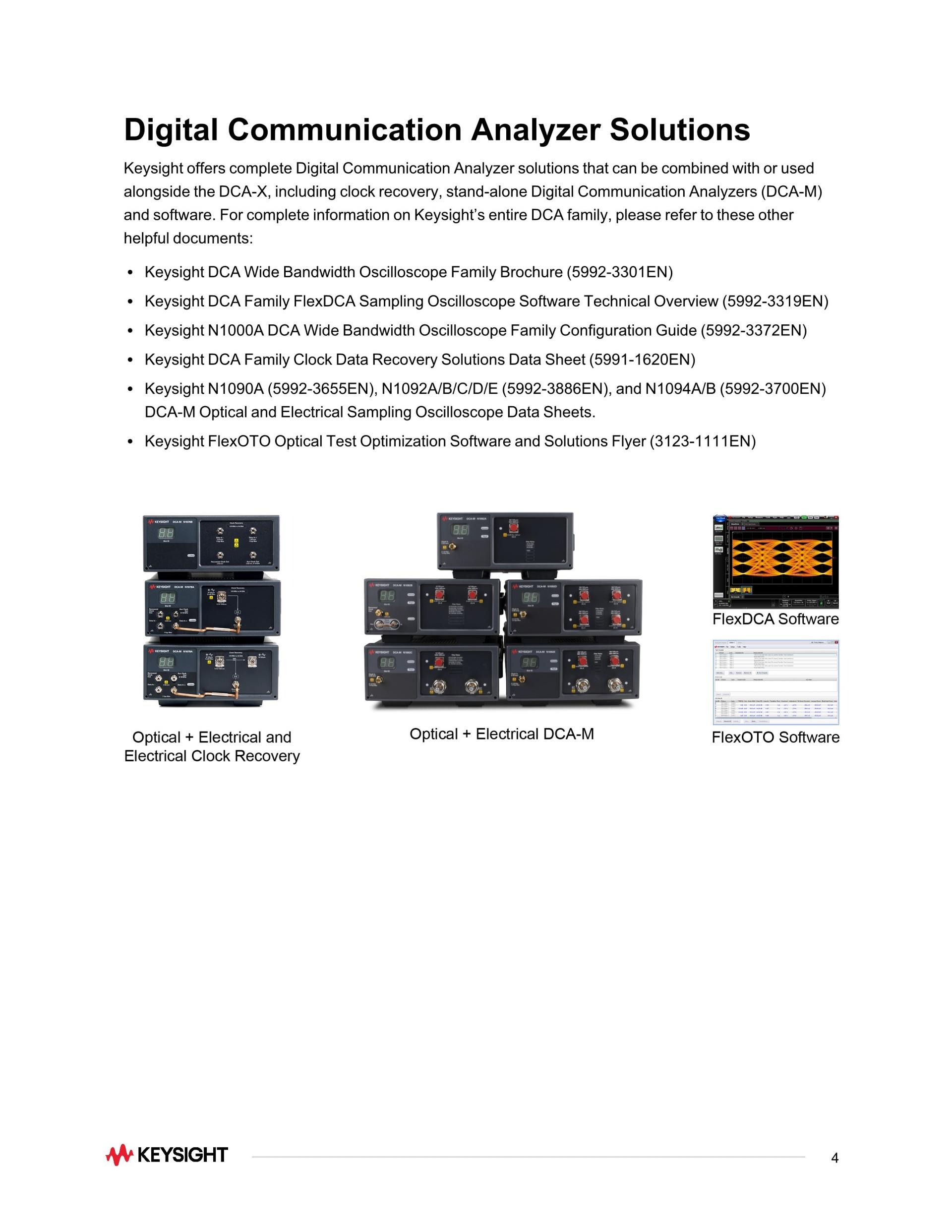

DCA-X 오실로스코프를 사용한 연구 및 분석 모든 키사이트 DCA-X 샘플링 오실로스코프는 동일한 N1010A FlexDCA 소프트웨어를 사용하여 로컬 사용자 인터페이스로서 원격 제어를 위해 측정 하드웨어를 제어합니다. DCA-X 샘플링 오실로스코프와 결합된 FlexDCA는 다음과 같은 용도를 위해 끊임없이 진화합니다.
|  |
DCA-X DCA X DCA-X KEYSIGHT KEYSIGHT DCA-X DCA-X 키사이트 키사이트 DCA-X DCA X KEYSIGHT KEYSIGHT DCA X DCA X 키사이트 키사이트 DCA X N1000A N1000A KEYSIGHT KEYSIGHT N1000A N1000A 키사이트 키사이트 N1000A N1000A DCA-X DCA X N1000A

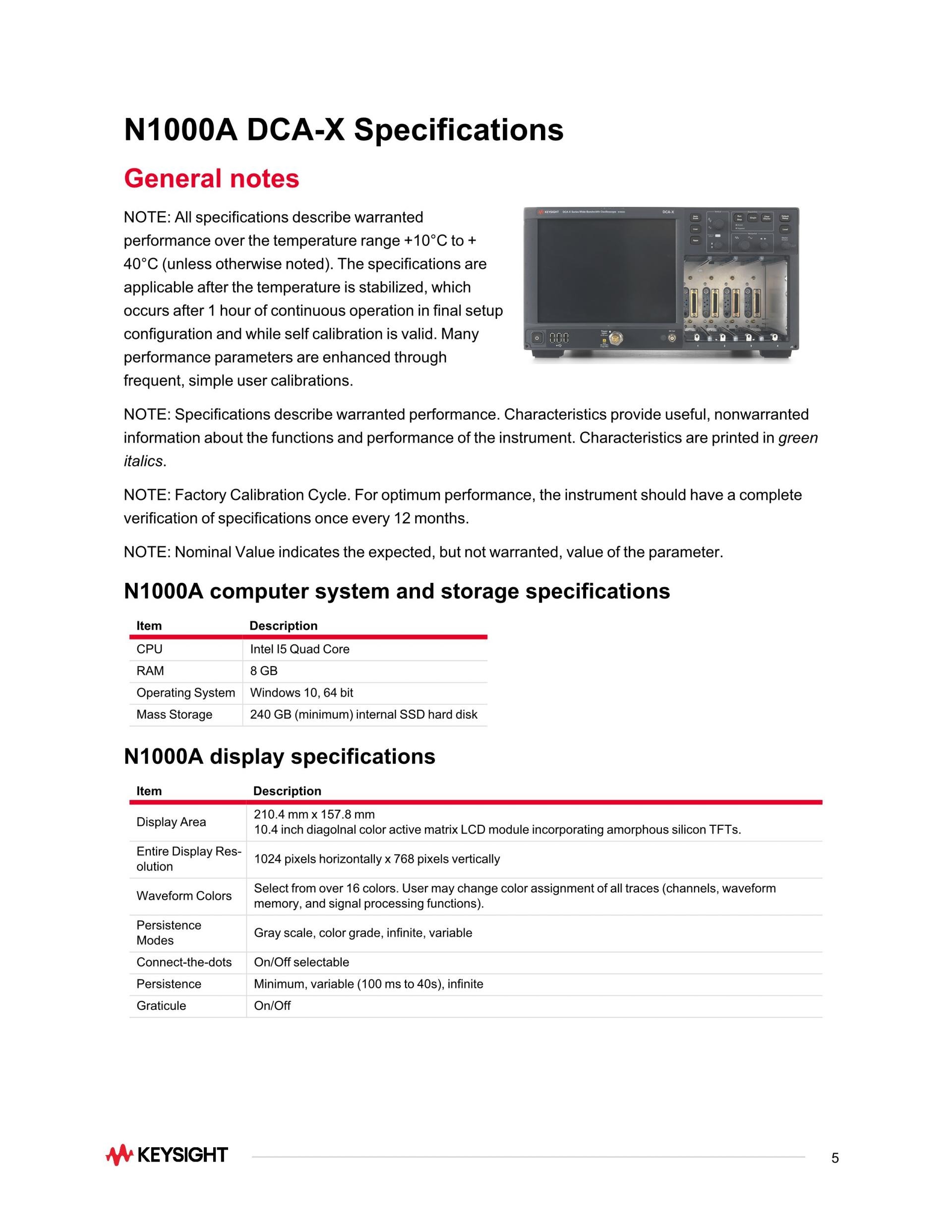

■ 제품 사양 (Specifications)

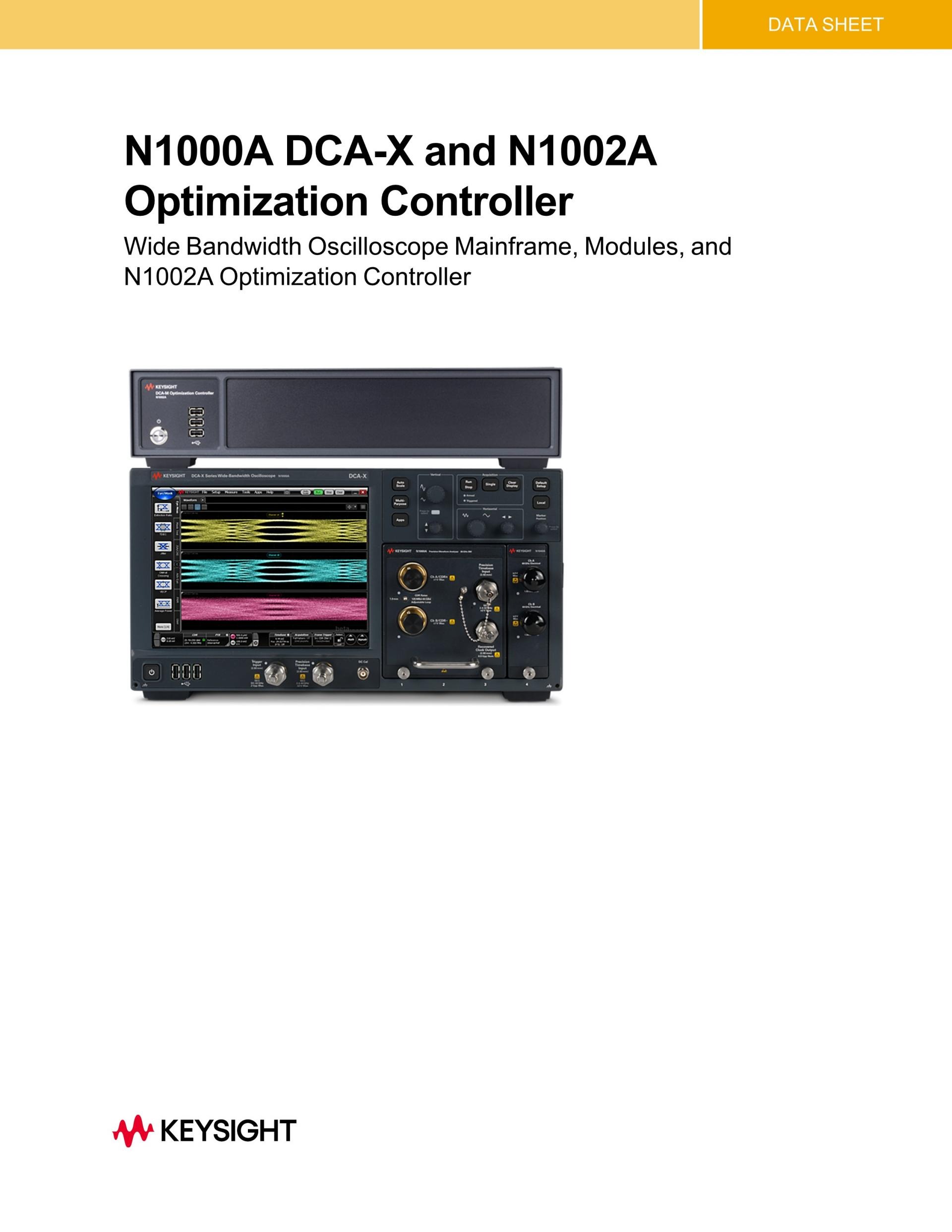

키사이트 제품 데이터시트의 핵심 사양입니다.

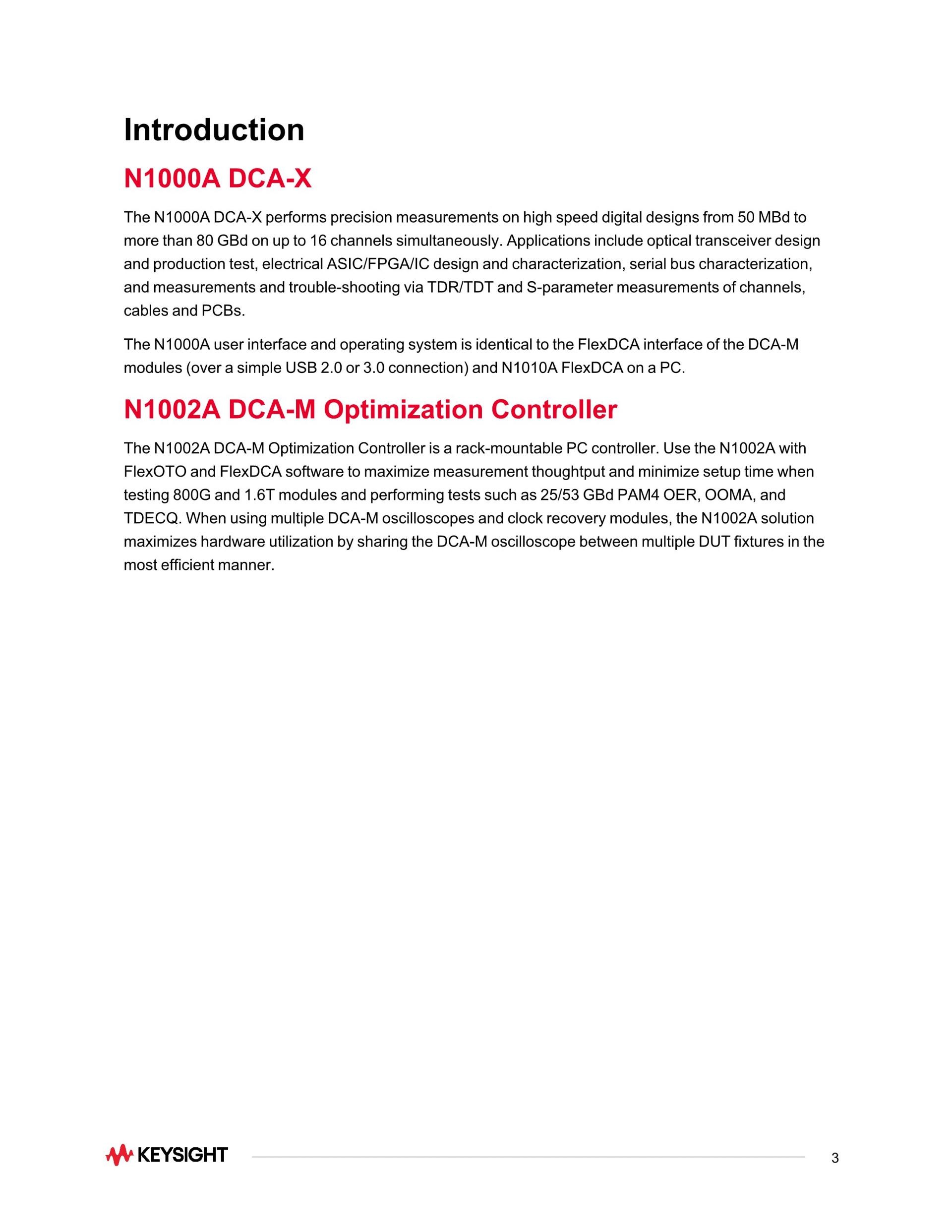

- TheN1000ADCA-Xperformsprecisionmeasurementsonhighspeeddigitaldesignsfrom50MBdto
- TheN1000AuserinterfaceandoperatingsystemisidenticaltotheFlexDCAinterfaceoftheDCA-M
- OperatingSystem Windows10,64bit

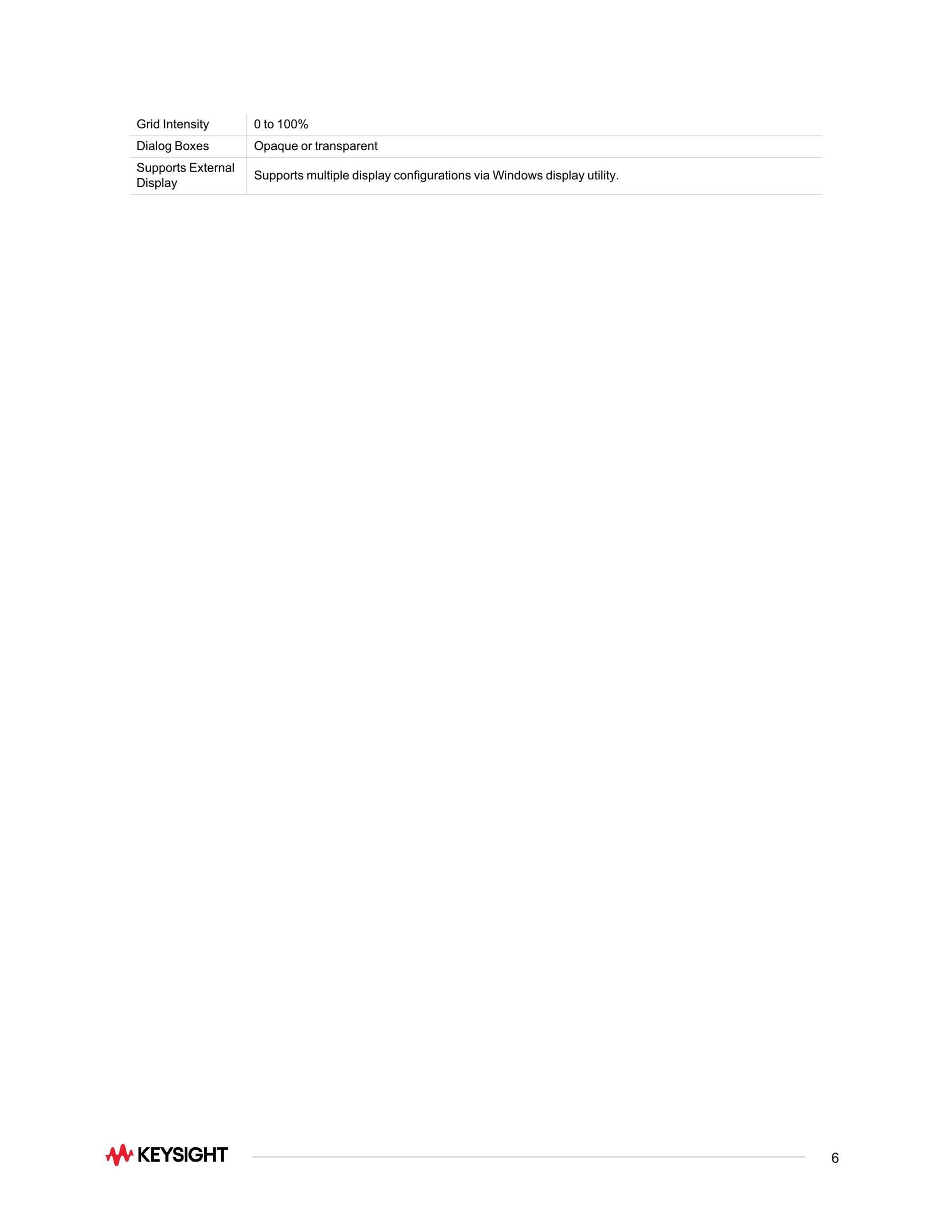

- N1000A display specifications

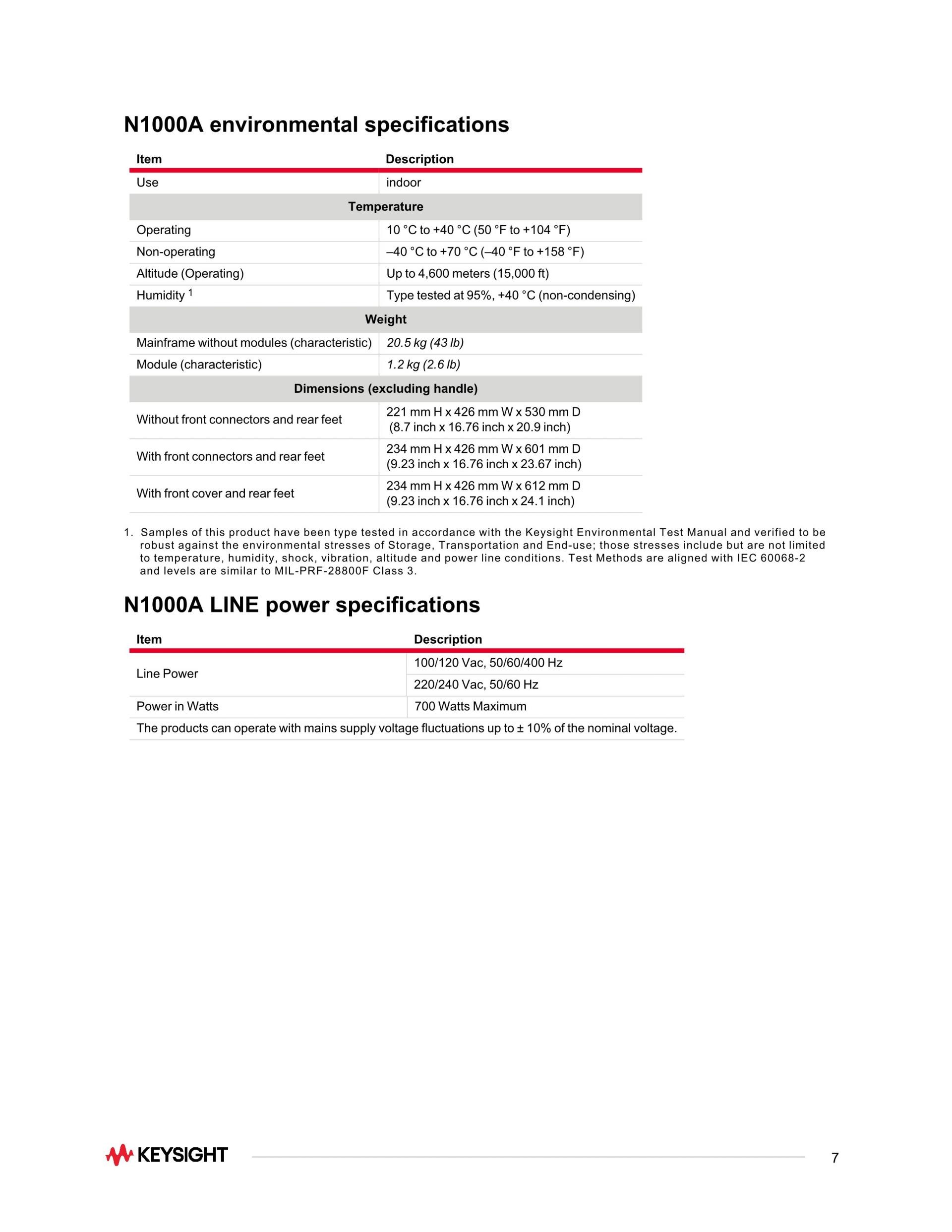

- Operating 10°Cto+40°C(50°Fto+104°F)
- Non-operating –40°Cto+70°C(–40°Fto+158°F)
- Humidity1 Typetestedat95%,+40°C(non-condensing)
- totemperature,humidity,shock,vibration,altitudeandpowerlineconditions.TestMethodsarealignedwithIEC60068-2
- N1000A LINE power specifications
- Theproductscanoperatewithmainssupplyvoltagefluctuationsupto±10%ofthenominalvoltage.

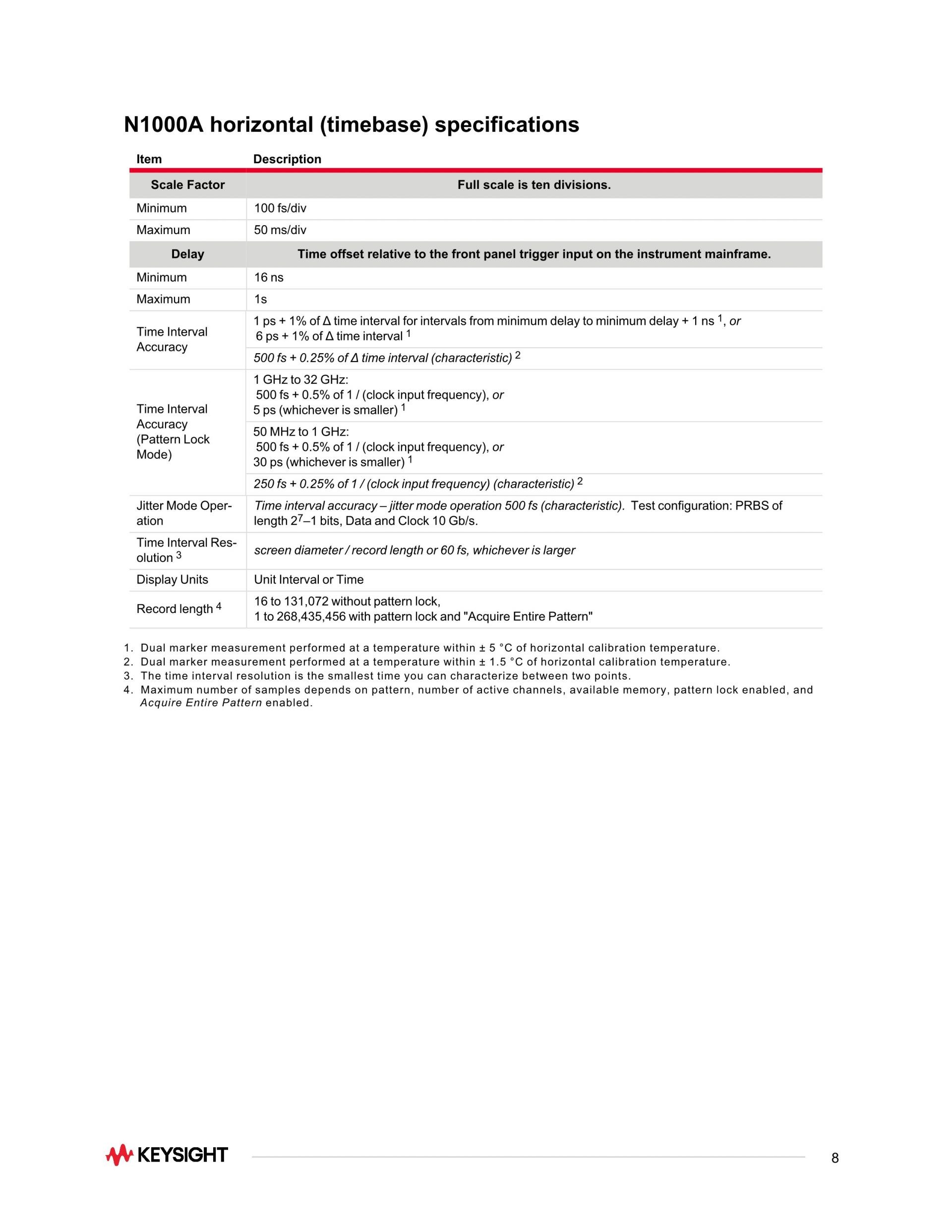

- 500fs+0.5%of1/(clockinputfrequency),or
- 250fs+0.25%of1/(clockinputfrequency)(characteristic)2
- 1. Dualmarkermeasurementperformedatatemperaturewithin±5°Cofhorizontalcalibrationtemperature.
- 2. Dualmarkermeasurementperformedatatemperaturewithin±1.5°Cofhorizontalcalibrationtemperature.

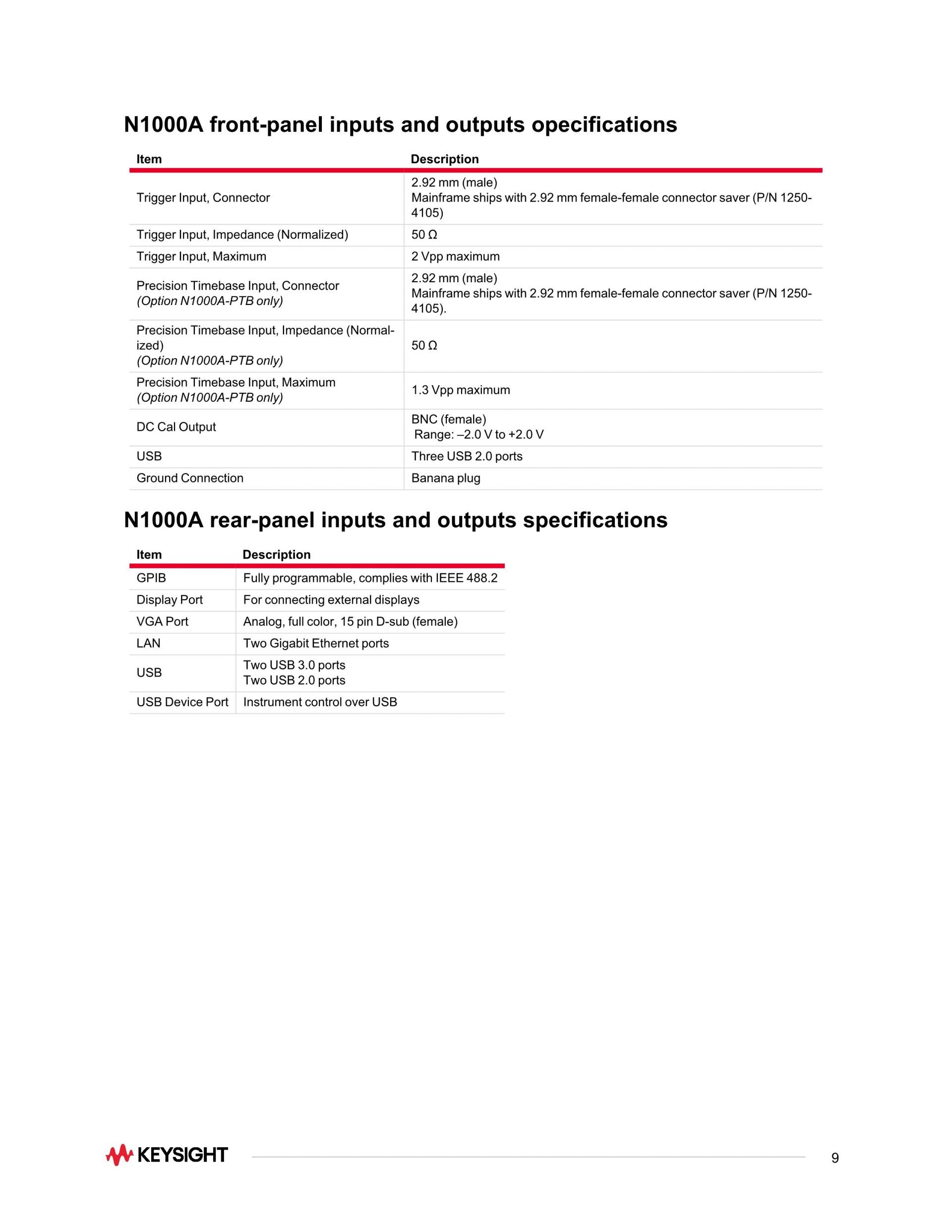

- N1000A front-panel inputs and outputs opecifications
- TriggerInput,Impedance(Normalized) 50Ω
- Range:–2.0Vto+2.0V

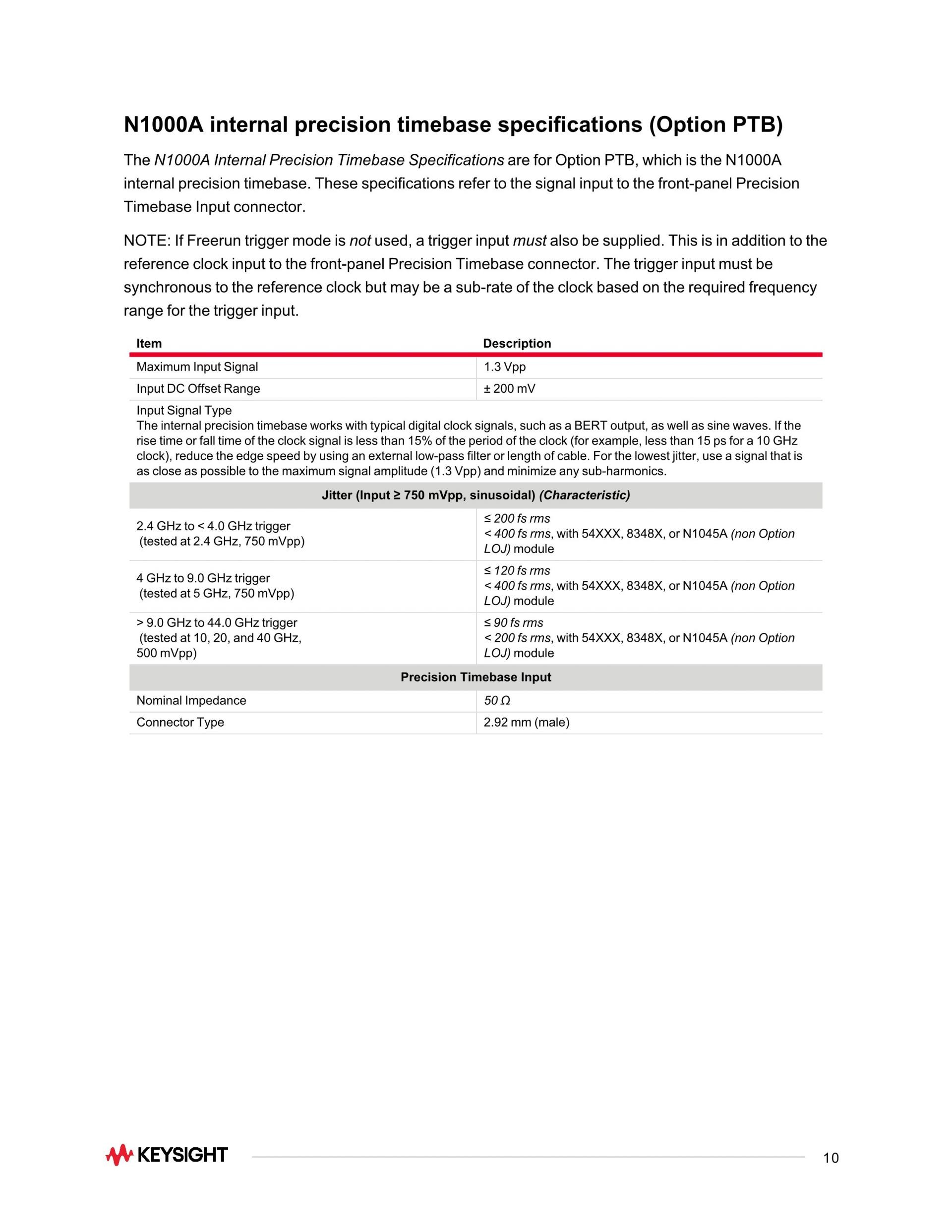

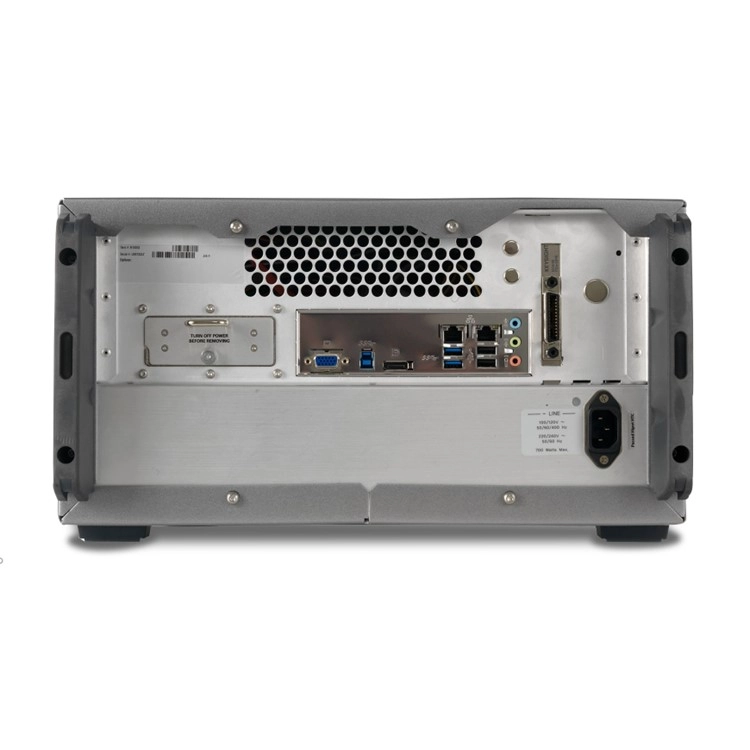

- N1000A rear-panel inputs and outputs specifications
- MaximumInputSignal 1.3Vpp
- InputDCOffsetRange ±200mV
- risetimeorfalltimeoftheclocksignalislessthan15%oftheperiodoftheclock(forexample,lessthan15 psfora10 GHz
- ascloseaspossibletothemaximumsignalamplitude(1.3Vpp)andminimizeanysub-harmonics.
- NominalImpedance 50Ω
- ConnectorType 2.92mm(male)
- 1. Thesespecificationsrefertothesignalinputtothefront-panelTriggerInputconnector.Thesampledinputsignaltimingis
- 2. Verifiedat10GHzwithaclockandsignalslewrate≥ 15V/ns.
- 3. Verifiedat28 GHzwithaclockandsignalslewrate≥ 20V/ns.
- Input DCto2.5GHz
- 2. Verifiedat2.5GHzwithaclockandsignalslewrate≥ 2V/ns.

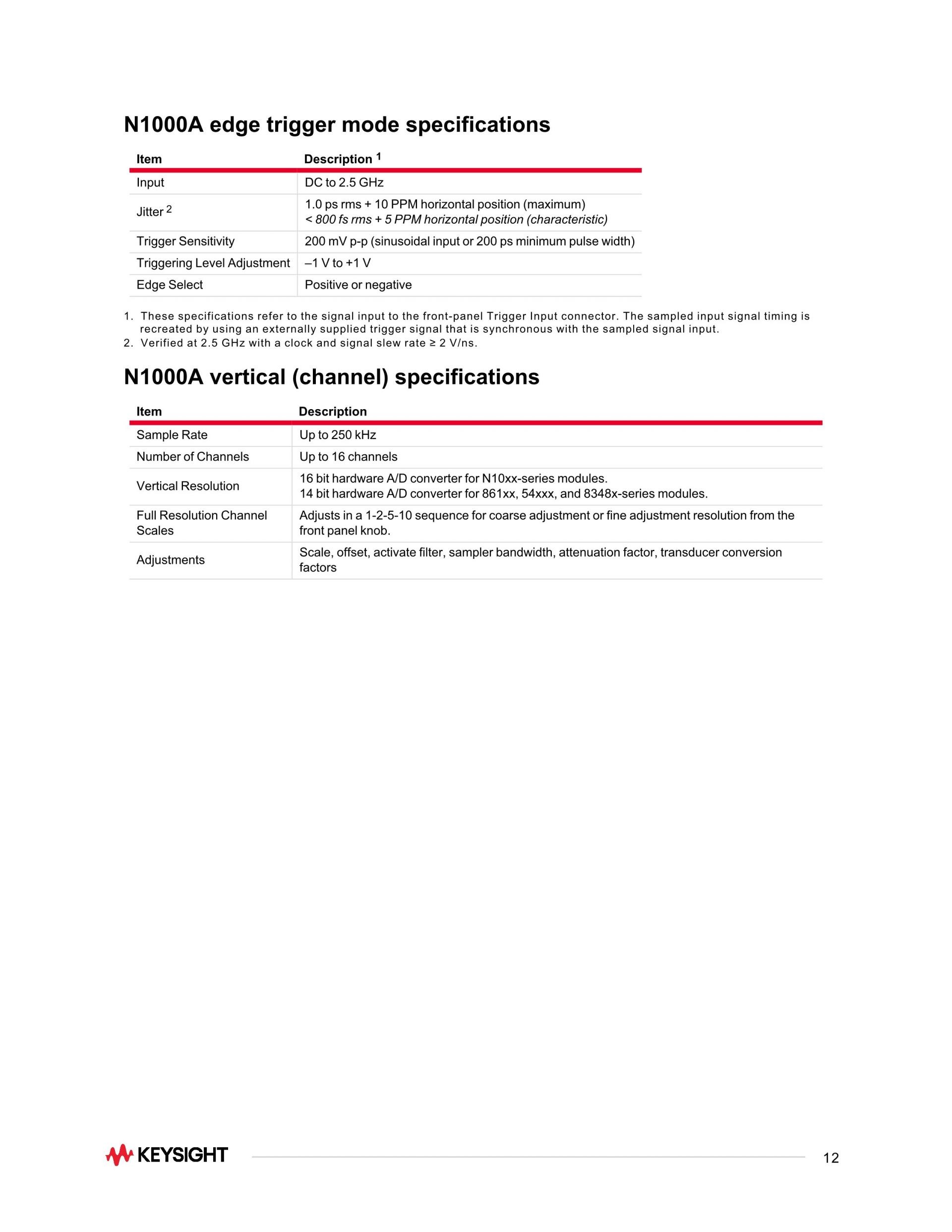

- N1000A vertical (channel) specifications
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
