GOOD WILL INSTEK

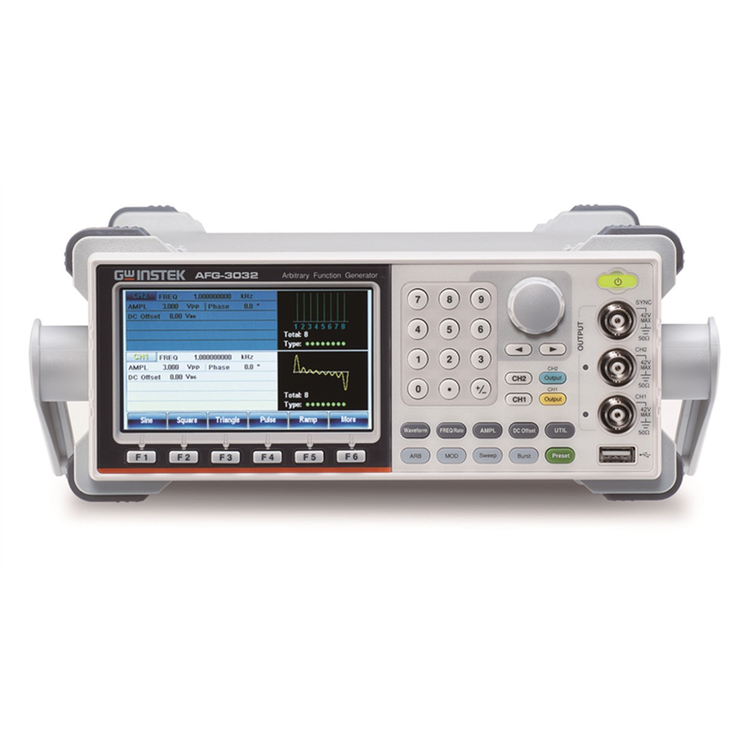

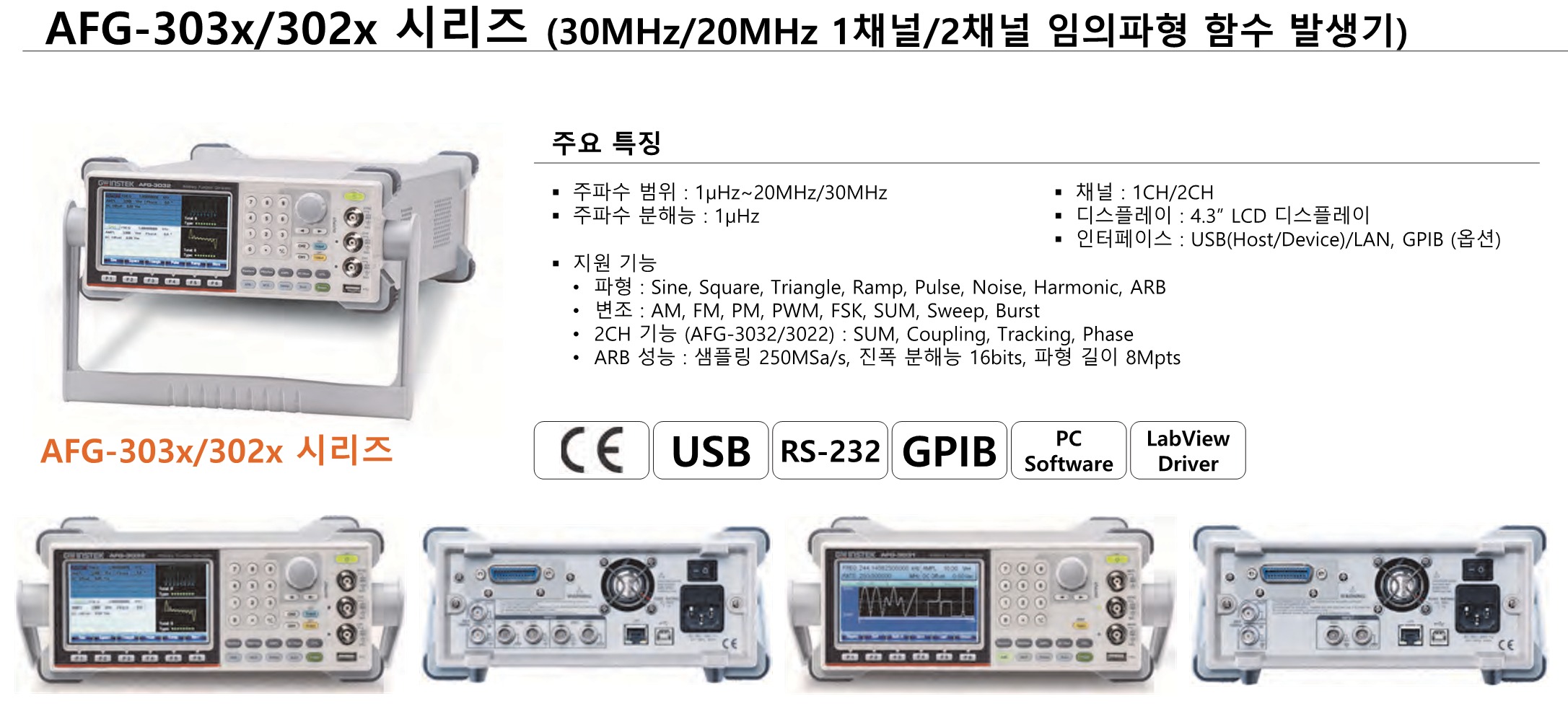

AFG-30xx Series — Arbitrary Function Generator
• AFG-302x Series
AFG-3021 ・ AFG-3022
• AFG-303x Series
AFG-3031 ・ AFG-3032

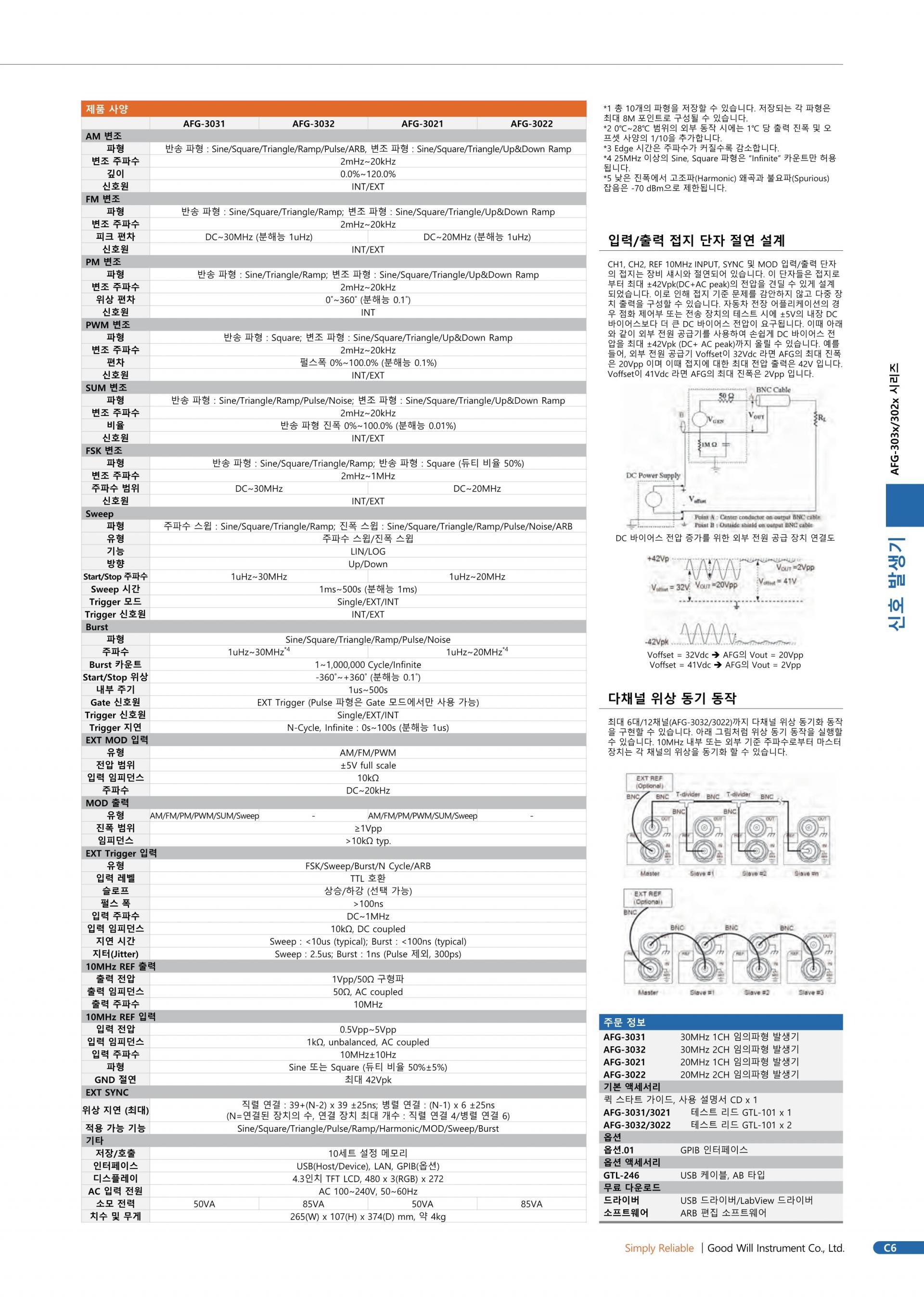

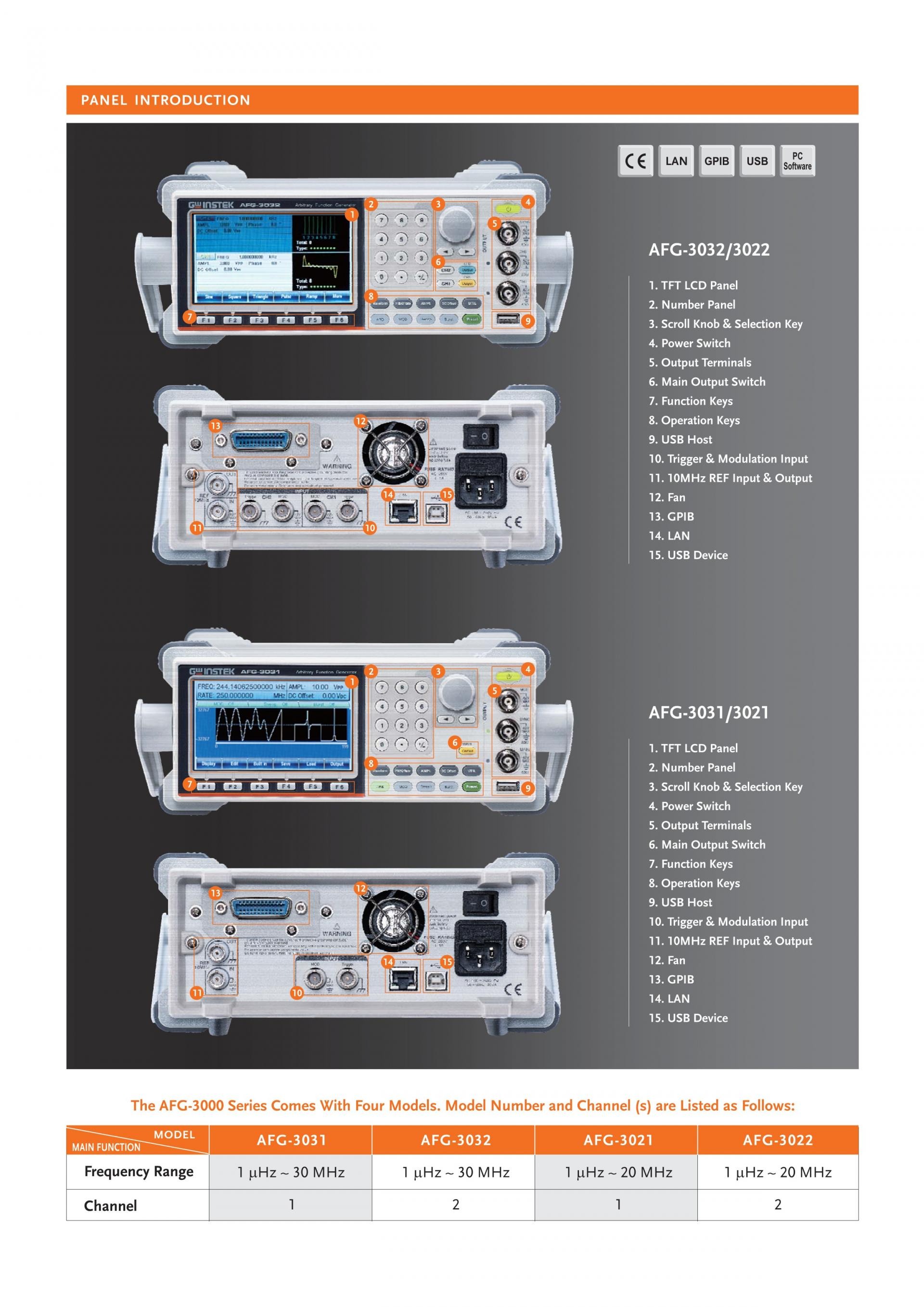

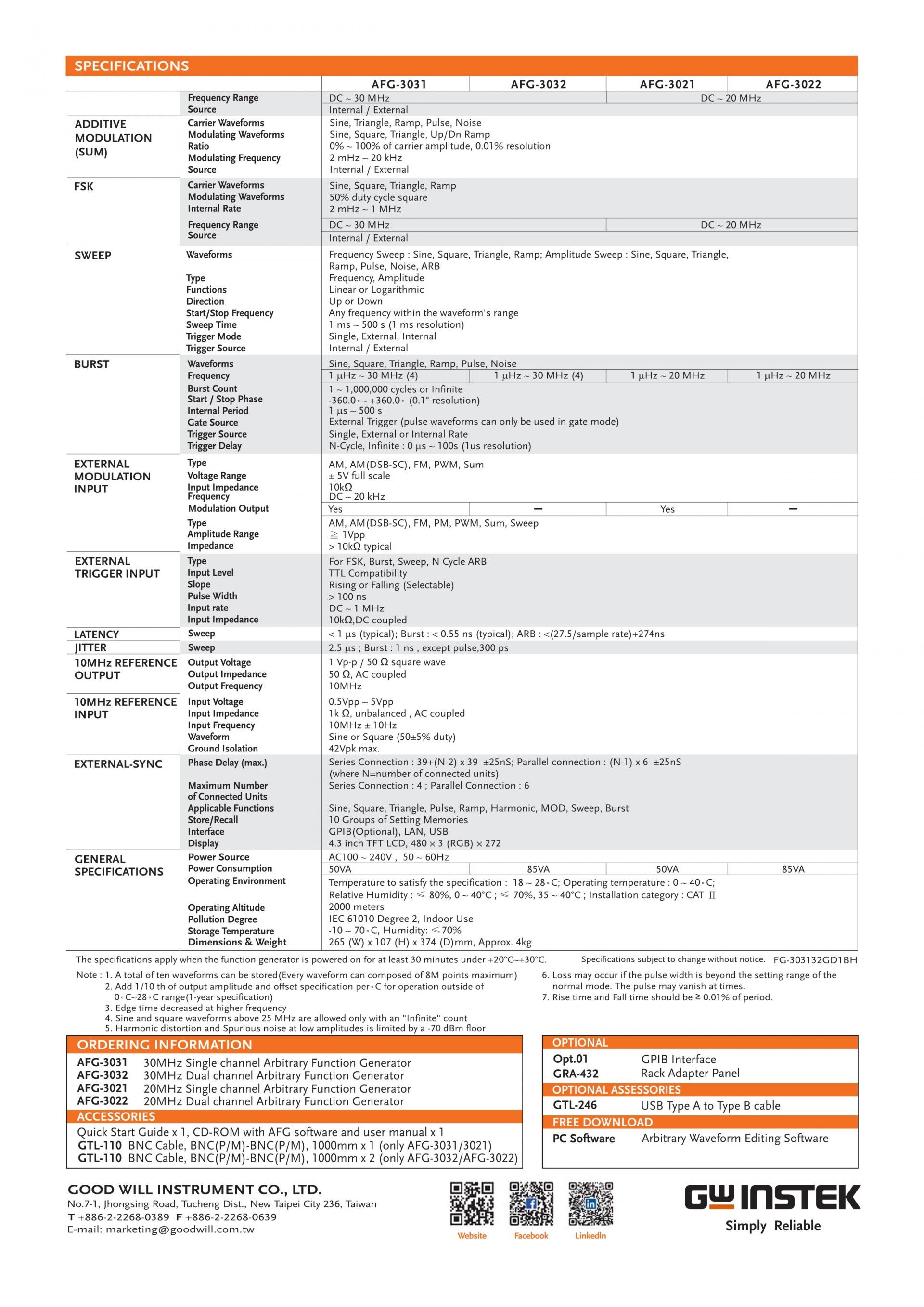

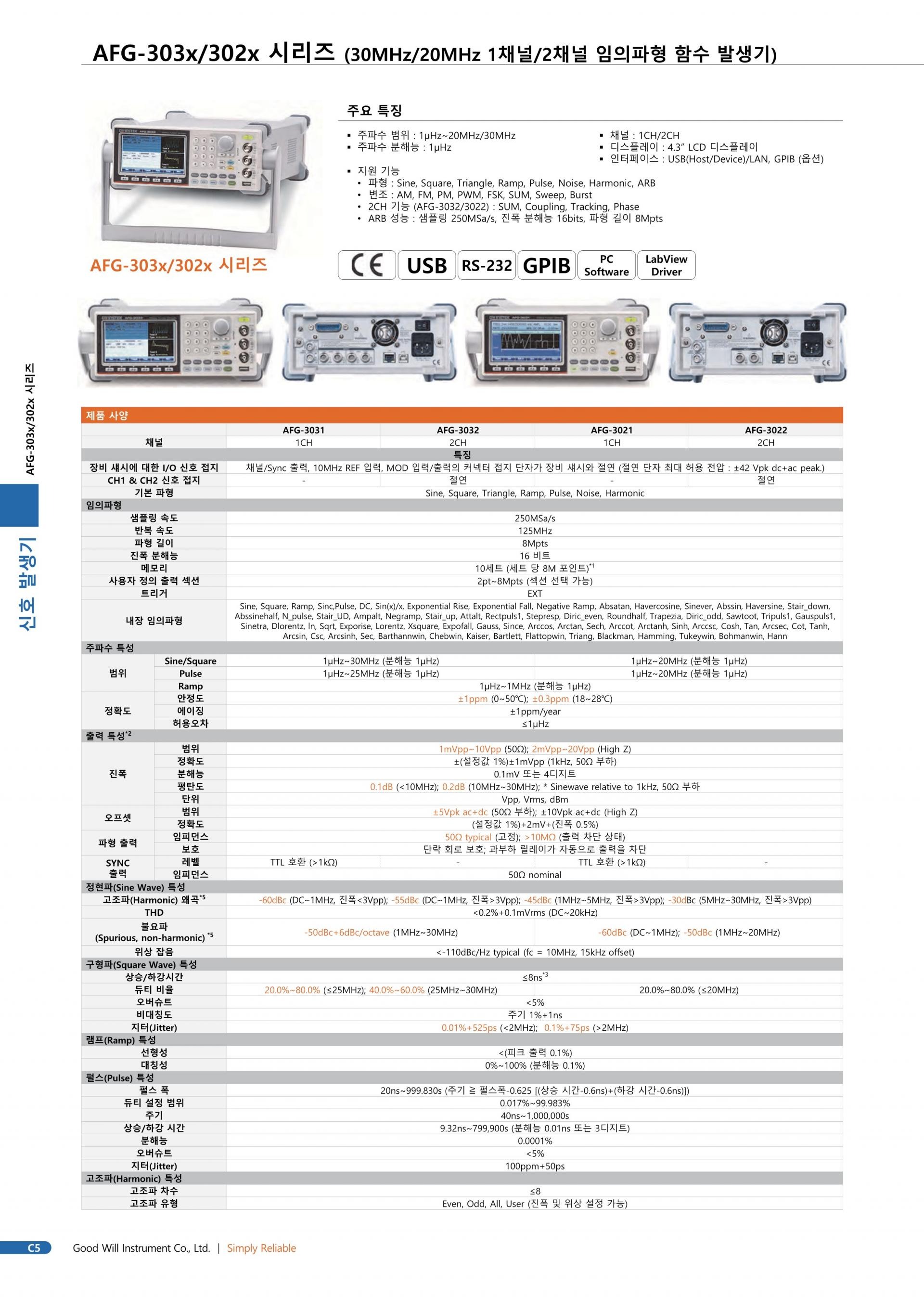

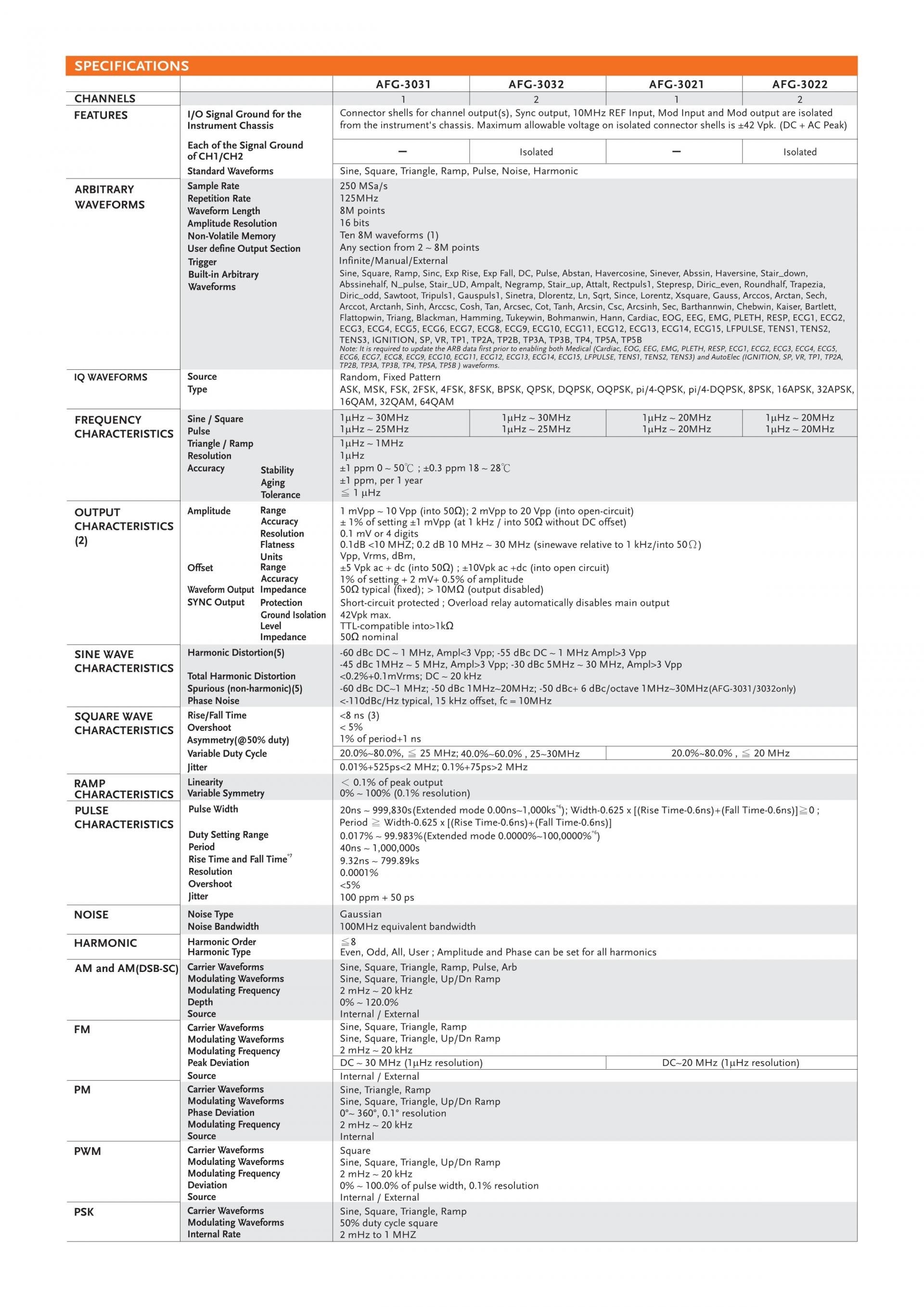

특징
Features
설명
AFG-3000 시리즈 임의 함수 발생기에는 산업, 과학 연구 및 교육 응용 프로그램을 충족하도록 설계된 20MHz/30MHz 단일 채널 및 이중 채널 모델이 포함됩니다. 절연 출력 설계에서 모든 출력 채널은 접지 절연이므로 부동 회로의 테스트 응용 프로그램에 적합합니다. 예를 들어 AFG-3000을 전원 공급 장치의 DC 전압과 연결하면 최대 AC-DC 캐스케이드 출력이 +42V 또는 -42V에 도달합니다. 듀얼 채널 모델의 각 채널은 독립적으로 작동하거나 다중 장치가 접지 기준을 고려하지 않고 동시에 작동할 수 있습니다. 응용 프로그램은 예를 들어 자동차 전자 장치의 점화 제어 또는 전송 장치입니다. 이 시리즈는 임의 파형 생성을 위한 250MSa/s의 샘플 속도, 16비트 분해능 및 8M 포인트 메모리 깊이를 제공합니다.
AFG-3000 시리즈는 최대 6개 장치 및 12개 채널의 다중 채널 작동을 위한 동기 위상을 지원합니다. 외부 10MHz 타임베이스가 내부 클록을 동기화하고 주파수 출력 정확도를 높일 수 있도록 레퍼런스 입력 커넥터를 사용할 수 있습니다. 이 시리즈는 선형/로그, 단방향(톱니)/양방향(삼각형), 연속/단일 트리거/게이트 트리거를 포함한 다른 기능을 통합할 수 있는 주파수 스위프 및 진폭 스위프를 지원하여 다양한 애플리케이션 요구 사항을 충족합니다. 스윕 방법. 주파수 스윕은 필터 및 저주파 증폭기와 같은 전자 부품의 주파수 응답을 테스트합니다. 진폭 스윕은 진동 테스트를 시뮬레이션하고(진동 테스터 필요) 다양한 재료의 노화 테스트와 저주파 증폭기의 선형성 테스트도 수행합니다.
AFG-3000 시리즈의 주요 기능은 1mVpp ~ 10Vpp(50옴 부하로 연결)의 출력 진폭을 포함합니다. 1uHz ~ 20MHz 또는 30MHz의 주파수 범위; 1uHz 주파수 분해능; 내장 사인, 사각, 펄스, 삼각형, 램프, DC 전압, 고조파 및 노이즈. 펄스 파형의 파형 폭, 상승 에지 시간 및 하강 에지 시간을 유연하게 조정할 수 있습니다. 듀티 사이클이 0.017% ~ 99.983%인 펄스 파형을 트리거 신호로 적용할 수 있습니다. 사용자는 65개의 내장 함수 파형을 통해 임의 편집을 수행할 수 있습니다. 이 시리즈는 AM/FM/PM/FSK/PWM 변조, 주파수 스위프, 진폭 스위프 및 버스트를 지원하여 산업 애플리케이션 요구 사항을 충족합니다. 이중 채널 모델은 SUM 변조, 결합, 추적 및 위상을 제공하여 차동 신호, 위상 제어 및 증폭기 왜곡의 테스트 요구 사항을 충족합니다. 내장된 8차 고조파 신호 발생기는 스위칭 전원 공급 장치의 고조파 신호를 시뮬레이션하고 EMI 전력 필터 특성도 테스트합니다. AFG-3000 시리즈는 사용자가 측정을 실행하기 위해 내장된 다이어그램에서 파형을 빠르게 편집할 수 있는 무료 임의 파형 편집 소프트웨어(AWES)를 제공합니다.
Description
The AFG-3000 series arbitrary function generators include 20MHz/30MHz single channel and dual channel models, designed to meet industry, scientific research, and education applications. In the design of isolated output, all output channels are earth ground isolation, which is suitable for test applications of floating circuit. For instance, connecting an AFG-3000 with a power supply’s DC voltage, the maximum AC-DC cascaded output reaches +42V or -42V. Each channel of dual channel models can be operated independently or multi-units can simultaneously function without taking grounding reference into consideration. Applications are, for instance, the ignition control or transmission device of automotive electronics. The series features sample rate of 250MSa/s, 16-bit resolution, and 8M point memory depth for arbitrary waveform generation. Users not only can save the edited waveforms to the memory to build arbitrary waveforms, but also rebuild waveforms by the AFG-3000’s built-in DSOLink function with a GW Instek digital storage oscilloscope.

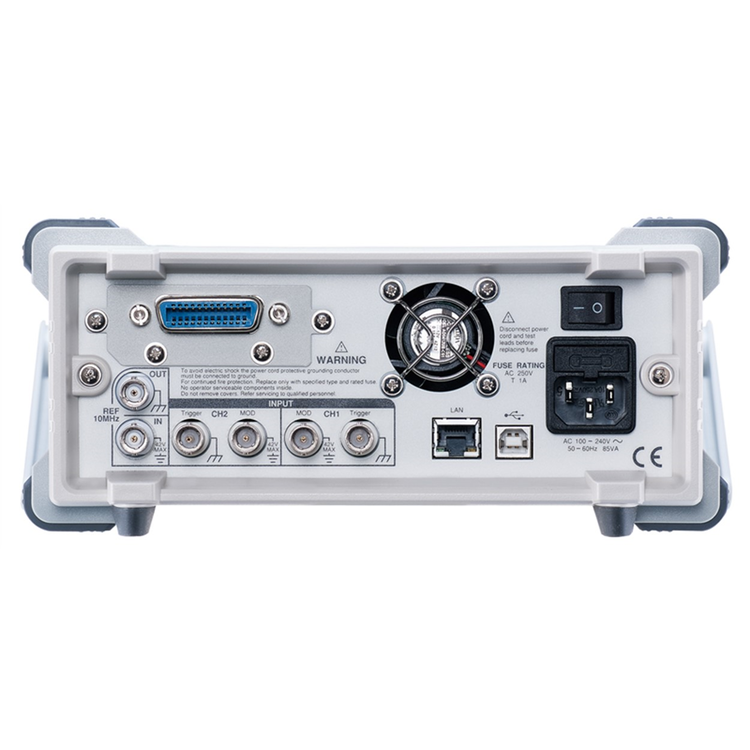

The AFG-3000 series supports synchronized phase for multi channel operation up to 6 units and 12 channels. A reference input connector is available allowing an external 10 MHz time base to synchronize the internal clock and elevate the frequency output accuracy. The series supports frequency sweep and amplitude sweep that can also integrate other functions, including linear/logarithm, one-way (saw tooth)/two-way (triangle), continuous/single trigger/gated trigger to meet various application requirements by applying different sweep methods. Frequency sweep tests the frequency response of electronic components such as filter and low frequency amplifier. Amplitude sweep simulates vibration tests (requires a vibration tester), and it also conducts aging tests of various materials and linearity tests of low frequency amplifier.
The main features of the AFG-3000 series include output amplitude from 1mVpp to 10Vpp (connected with a 50 ohm load); frequency range from 1uHz to 20MHz or 30MHz; 1uHz frequency resolution; and built-in sine, square, pulse, triangle, ramp, DC voltage, harmonic and noise. The waveform width, rise edge time and fall edge time of pulse waveform can be adjusted flexibly. Pulse waveform, with duty cycle from 0.017% to 99.983%, can be applied as trigger signals. Users can conduct arbitrary editing via 65 built-in function waveforms. The series supports AM/FM/PM/FSK/PWM modulation, frequency sweep, amplitude sweep and burst to satisfy industrial application requirements. Dual channel models provide SUM modulation, coupling, tracking, and phase to meet the test requirements of differential signal, phase control and amplifier distortion. Built-in 8th harmonic signal generator simulates harmonic signal of switching power supplies and it also tests EMI power filter characteristics. The AFG-3000 series provides free arbitrary waveform editing software (AWES) for users to quickly edit waveforms from the built-in diagrams so as to execute measurements.
