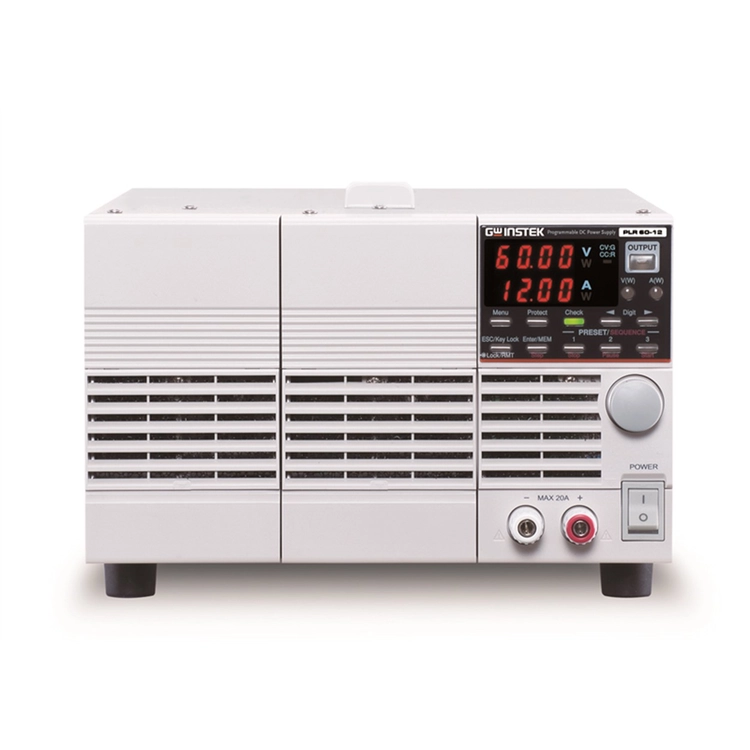

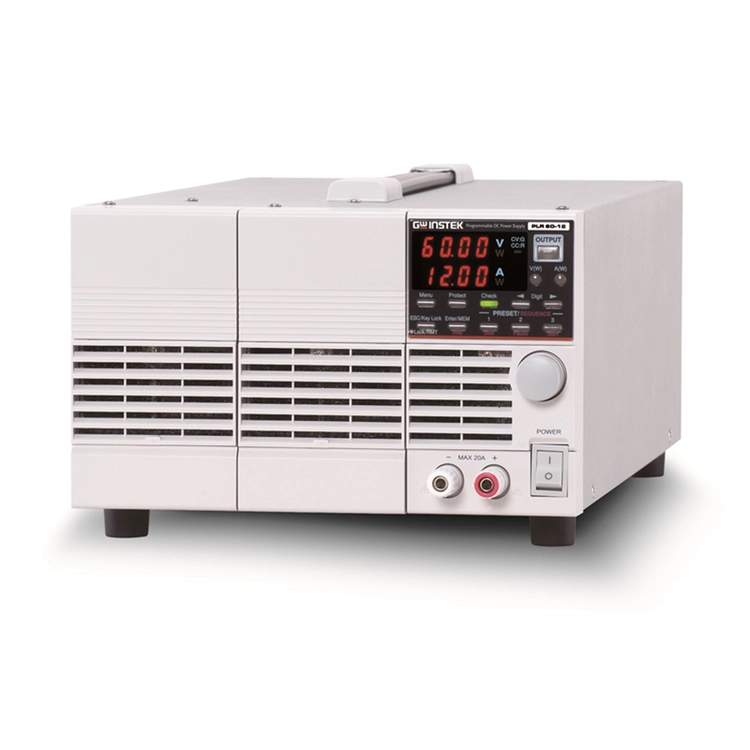

GW INSTEK 굿윌 인스텍 굿윌인스텍 PLR 저잡음 하이브리드 DC 전원공급기 시리즈
가격문의(상세정보 참조)
GW INSTEK 굿윌인스텍 PLR 저잡음 하이브리드 DC 전원공급기 시리즈
GW Instek 은 차세대 PLR 시리즈 프로그래밍 가능 스위칭 DC 전원 공급 장치를 출시합니다. 단일 전원 출력 범위는 360W 및 720W입니다. 이 시리즈는 6가지 모델로 구성되며 전압 범위는 20V, 36V 및 60V입니다. PLR 시리즈는 프론트 스테이지 스위칭 및 리어 스테이지 선형 아키텍처를 통합하는 하이브리드 회로 설계입니다. 이 설계의 고유한 이점은 스위칭 구조와 선형 구조의 조합으로 인한 것입니다. 전단 스위칭 구조는 크기와 무게를 효과적으로 줄일 수 있으며 후단 선형 구조는 더 낮은 리플 전압, 더 낮은 리플 전류 및 더 빠른 과도 응답을 유지할 수 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GOOD WILL INSTEK
PLR Series — Low Noise D.C. Power Supply
GW INSTEK 굿윌인스텍 PLR 저잡음 하이브리드 DC 전원공급기 시리즈
• PLR Series
PLR-20-18 ・ PLR-20-36 ・ PLR-36-10 ・ PLR-36-20 ・ PLR-60-6 ・ PLR-60-12
특징
- 출력 전압 정격: 20V / 36V / 60V
- 출력 전력: 360W / 720W
- 낮은 리플 및 노이즈(0.5mVrms/10mArms)
- 빠른 전환 복구 시간(100us)
- 직렬 연결에서 최대 2개 또는 병렬 연결에서 3개
- 전압 및 전류 설정 자릿수 선택(Coarse/Fine Volume Control)
- 패널 잠금 기능
- 프리셋 기능 3세트
- 출력 오프 타이머 기능(범위: 1분 ~ 1000시간 및 59분)
- CC 우선 기능(오버슈트 및 돌입전류 방지)
- PC 편집의 시퀀스 기능(최대: 1000단계/최소 단계: 50ms)
- 보호: OVP, UVP, OCP, 원격 감지(단자 개방)
- 외부 아날로그 제어 기능
- PC 원격 인터페이스(표준): RS-232; (옵션) : GPIB / USB / LAN
- CE 준수
Features
- Output Voltage Rating：20V / 36V / 60V
- Output Power：360W / 720W
- Low Ripple and Noise (0.5mVrms/ 10mArms)
- Fast transition recovery time(100us)
- Maximum 2 units in series connections or 3 units in parallel connections
- Select the setting digits for voltage and current(coarse/ fine volume control)
- Panel Lock Function
- 3 set of preset function
- Output off timer function(Range:1 min to 1000 hours & 59mins)
- CC priority function(prevent overshoot & inrush current)
- Sequence function of PC editing(Max.: 1000 steps/ Min. step period: 50ms)
- Protection: OVP, UVP, OCP, remote sensing(Terminal open)
- External Analog Control Function
- PC Remote Interface (Standard)：RS-232; (Optional) ： GPIB / USB / LAN
- CE Compliance
설명
GW Instek 은 차세대 PLR 시리즈 프로그래밍 가능 스위칭 DC 전원 공급 장치를 출시합니다. 단일 전원 출력 범위는 360W 및 720W입니다. 이 시리즈는 6가지 모델로 구성되며 전압 범위는 20V, 36V 및 60V입니다. PLR 시리즈는 프론트 스테이지 스위칭 및 리어 스테이지 선형 아키텍처를 통합하는 하이브리드 회로 설계입니다. 이 설계의 고유한 이점은 스위칭 구조와 선형 구조의 조합으로 인한 것입니다. 전단 스위칭 구조는 크기와 무게를 효과적으로 줄일 수 있으며 후단 선형 구조는 더 낮은 리플 전압, 더 낮은 리플 전류 및 더 빠른 과도 응답을 유지할 수 있습니다.
PLR 시리즈에는 6가지 모델이 있습니다. 모델 번호, 출력 전압, 출력 전류 및 출력 전력은 다음과 같습니다 :
모델 번호 | PLR 20-18 | PLR 20-36 | PLR 36-10 | PLR 36-20 | PLR 60-6 | PLR 60-12 |
출력 채널 | 1 | 1 | 1 | 1 | 1 | 1 |
출력 전압 | 0~20V | 0~20V | 0~36V | 0~36V | 0~60V | 60V |
출력 전류 | 0~18A | 0~36A | 0~10A | 0~20A | 0 ~ 6A | 12A |
출력 파워 | 360W | 720W | 360W | 720W | 360W | 720W |
Description
GW Instek launches the new generation PLR series programmable switching D.C. power supply. The single power output ranges are 360W and 720W. The series comprises 6 models and the voltage ranges are 20V, 36V and 60V. The PLR series is a hybrid circuit design which incorporates front stage switching and rear stage linear architectures. The unique advantages of this design benefit from the combination of both switching and linear structures. The front stage switching structure can effectively reduce size and weight, and the rear stage linear structure can maintain lower ripple voltage, lower ripple current, and faster transient response.
There are 6 models of the PLR series. Model number, output voltage, output current and output power are as follows:
Model number | PLR 20-18 | PLR 20-36 | PLR 36-10 | PLR 36-20 | PLR 60-6 | PLR 60-12 |
Output channel | 1 | 1 | 1 | 1 | 1 | 1 |
Output voltage | 0~20V | 0~20V | 0~36V | 0~36V | 0~60V | 60V |
Output current | 0~18A | 0~36A | 0~10A | 0~20A | 0~6A | 12A |
Output power | 360W | 720W | 360W | 720W | 360W | 720W |
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
GW INSTEK PLR 제품 데이터시트의 핵심 사양입니다.
- Output Power 360W 720W 360W 720W 360W 720W
- Comparison for Recovery Time (Vo = 20V) Current Falling Comparison
- Comparison for Recovery Time (Vo = 20V) Current Rising Comparison
- Ripple Comparison for Rating Power Output (Bandwidth : 1MHz) Ripple Comparison for Rating Power Output
- Power 200W 360W 360W
- Weight 10 kg △ 5.2 kg ○ 3 kg ◎
- Power 360W 720W 360W 720W 360W 720W
- Load 3mA 3mA 3.8mA 3.8mA 5mA 5mA
- Load 5mA 5mA 5mA 5mA 5mA 5mA
- RIPPLE & NOISE (Noise Bandwidth=20MHz ; Ripple Bandwidth = 1MHz)
- READBACK ACCURACY (23°C±5°C, after 30 mins warm-up)
- Voltage ±(0.1%rdg+2digits) ±(0.1%rdg+2digits) ±(0.1%rdg+2digits)
- SETTING ACCURACY (23°C±5°C, after 30 mins warm-up)
- (Output voltage: 10%→90%FS)
- Fall Time(Full load) 50ms 50ms 150ms
- (Output voltage: 90%→10%FS)
- Fall Time(No load) 250ms 250ms 600ms
- OVP Set range : 10% to 110% F.S. Set resolution: 10 times the minimum display resolution
- OCP Set range : 5% to 110% F.S. Set resolution: 10 times of minimum display resolution
- UVP Set range : -1V to 110% F.S. Set resolution: 10 times the minimum display resolution
- Storage Humidity 20%~ 85%RH (No dew condensation)
- Voltage ±100ppm/℃
- Current ±100ppm/℃
- Power Consumption 570VA 1100VA 520VA 1050VA 510VA 1000VA
- Power Source Single-phase 100VAC to 240VAC, 50Hz to 60Hz
- PLR 20-18 (0~20V/0~18A/360W) Low Noise DC Power Supply P-3x 2,Flat washer x 2,Hexagon nut x 2),Output grounding cable x 1, M4Small Screw Washer x 1,
- PLR 20-36 (0~20V/0~36A/720W) Low Noise DC Power Supply M3Small Screw Washer x 1, M3Large Screw Washer x 2
- PLR 36-10 (0~36V/0~10A/360W) Low Noise DC Power Supply
- PLR 36-20 (0~36V/0~20A/720W) Low Noise DC Power Supply PLR-LU LAN/USB Interface Card GTL-248 GPIB Cable (2.0m)
- PLR 60-6 (0~60V/0~6A/360W) Low Noise DC Power Supply PLR-001 Parallel Connection Signal Cable(2~3 units) GRJ-1101 Modular Cable (0.5m)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- 굿윌인스텍 GW INSTEK ASR-3000 프로그래머블 AC/DC 전원공급기 시리즈 (가격문의)
- 굿윌인스텍 GW INSTEK PFR-100 프로그래머블 스위칭 DC 전원공급기 시리즈 (가격문의)
- 굿윌인스텍 GW INSTEK PRP-20-10 프로그래머블 스위칭 DC 전원 공급기 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
GW Instek PLR는 차세대 PLR 시리즈 프로그래머블 스위칭 DC 전원 공급 장치입니다. 단일 출력 범위는 360W와 720W, 전압 범위는 20V·36V·60V의 6개 모델로 구성됩니다. 전단 스위칭·후단 선형을 결합한 하이브리드 회로 설계로, 스위칭 구조가 크기와 무게를 줄이고 선형 구조가 더 낮은 리플 전압·리플 전류와 빠른 과도 응답을 유지합니다.
