키사이트 ・ KEYSIGHT
81150A
펄스 함수 임의 노이즈 발생기

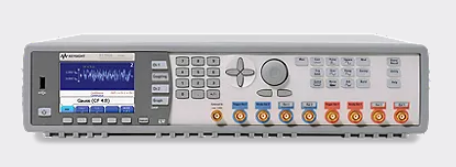

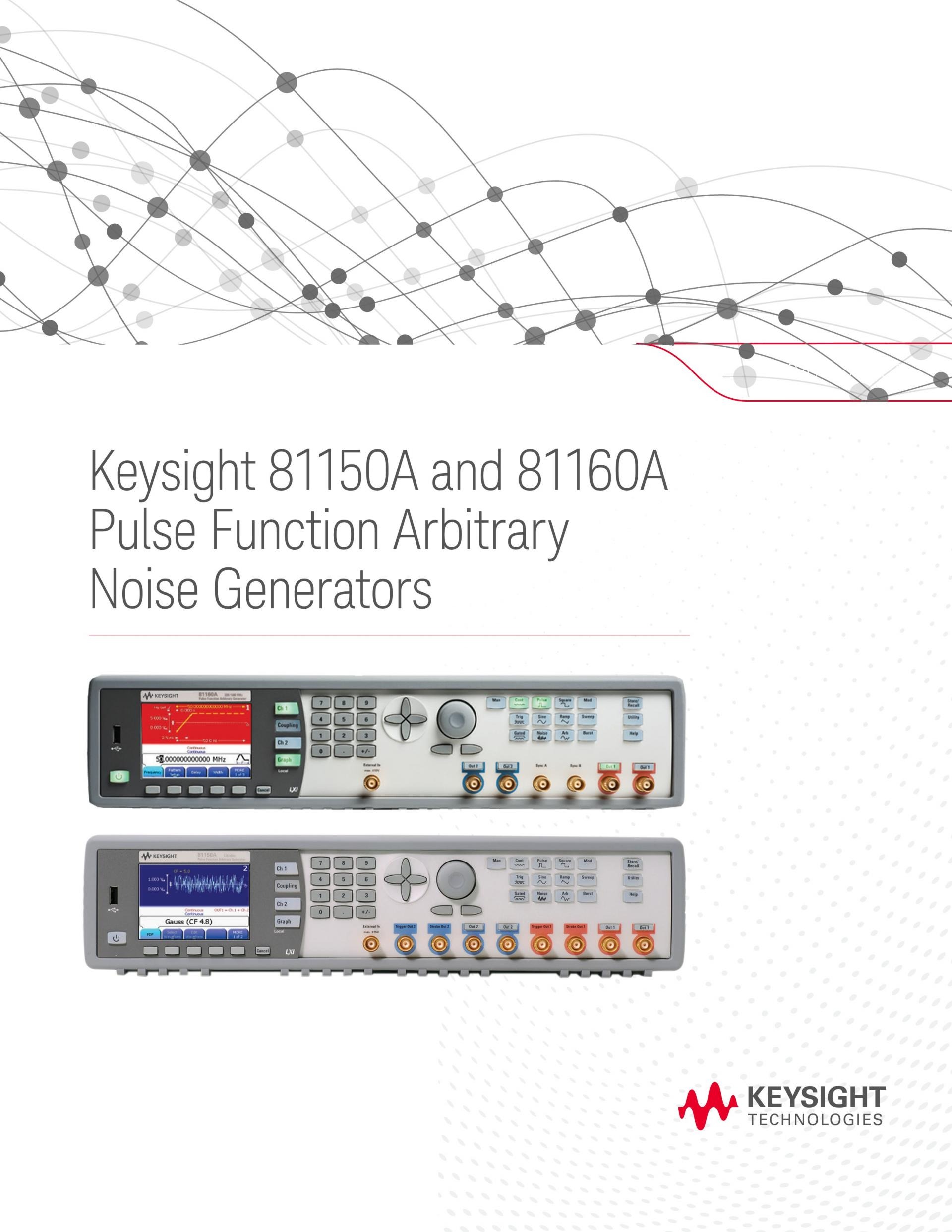

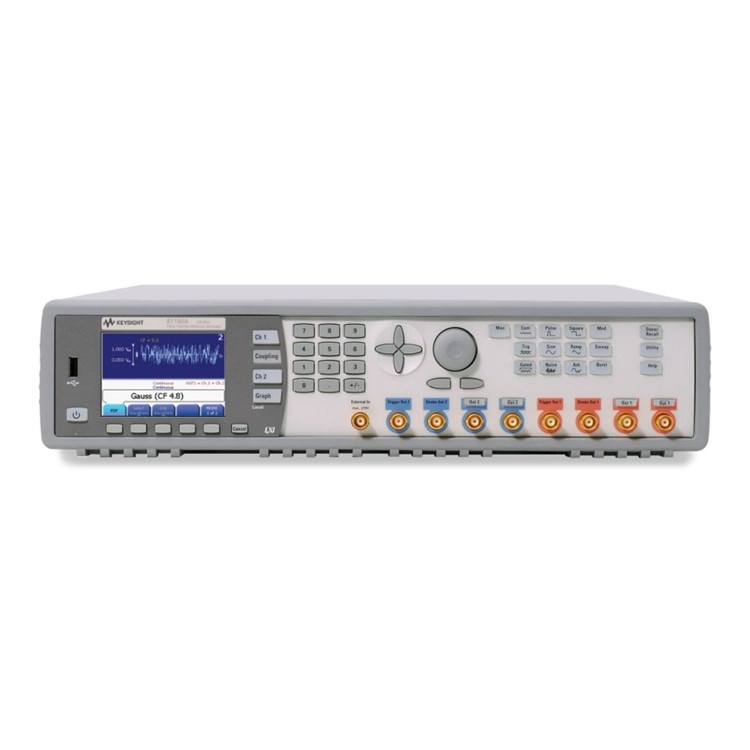

81150A Pulse Function Arbitrary Noise Generator
주요 특징-
다목적의 정확한 테스트를 위한 통합 장치
키사이트 81150A 펄스 함수 임의 노이즈 생성기는 다목적 신호 생성, 변조, 왜곡 기능을 통해 디바이스 한계치까지 스트레스를 가하는 고정밀 펄스 생성기입니다. (최대 330 MHz의 펄스 주파수와 최대 500 MHz의 사인 주파수로 동일한 통합 기능을 사용하려면 키사이트 81160A를 고려하십시오.)
- 펄스 생성기: 정확한 신호와 탁월한 타이밍 안정성을 통해 재현 가능한 테스트 보장
- 노이즈 생성기: 랜덤 노이즈와 반복 가능한 노이즈라는 양 극단을 매우 긴 반복 속도로 결합하여 간편하게 문제 식별
- 함수 임의 생성기: 디바이스 요구 사항에 맞춰 신호를 조정할 수 있는 다목적 파형 및 변조 기능 제공

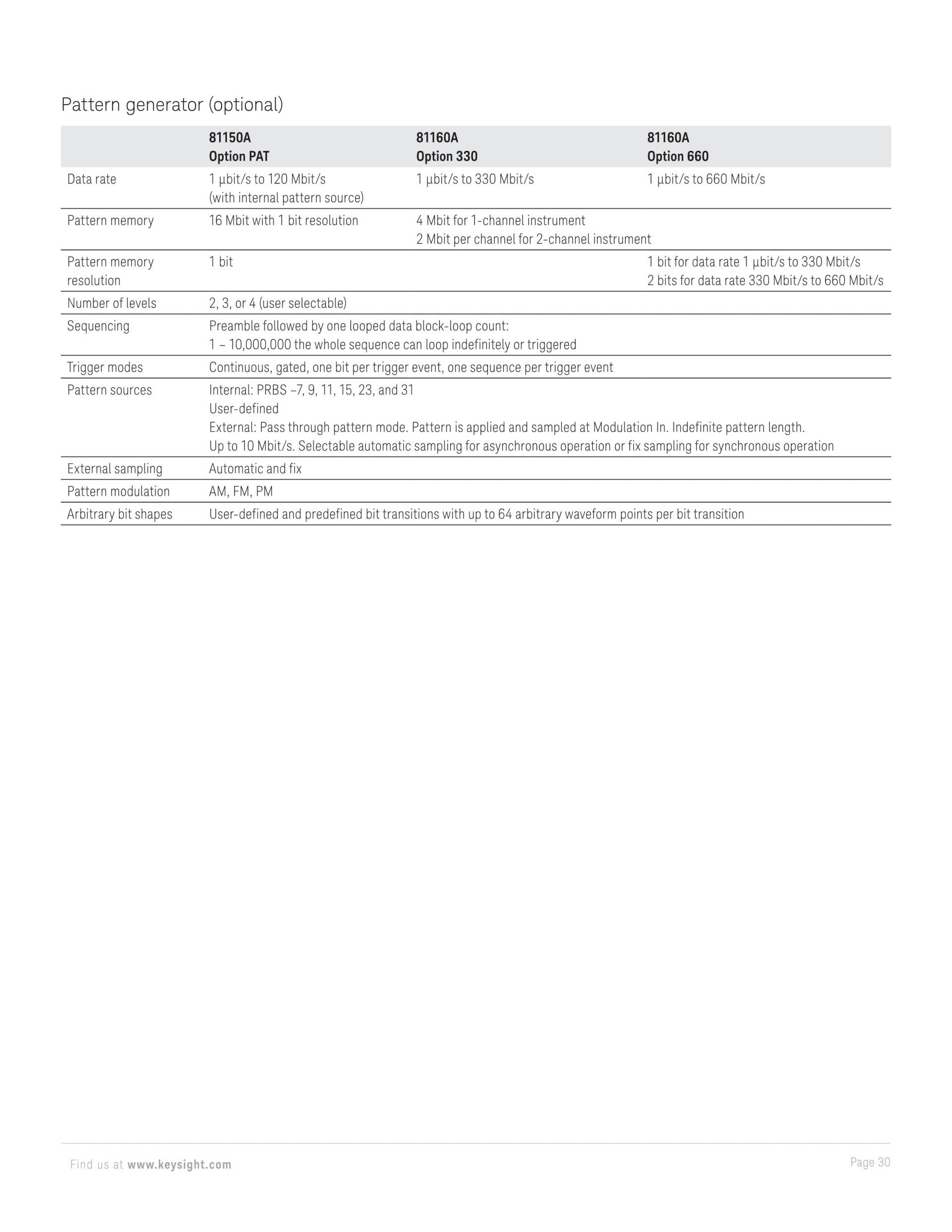

- 임의 비트 형태 패턴 생성기 : (옵션) 최대 120 Mbit/s의 이상적인 패턴과 왜곡된 패턴 생성
최상의 신호 생성이 가능하도록 설계 81150A는 디지털 및 혼합 신호 디바이스 테스트, 레이더 거리 테스트, 센서 시뮬레이션을 비롯한 광범위한 분야에서 디바이스 한계치까지 스트레스를 가해 테스트를 진행합니다.
|  |
81150A 81150A KEYSIGHT KEYSIGHT 81150A 81150A 키사이트 키사이트 81150A
■ 제품 사양 (Specifications)
KEYSIGHT 제품 데이터시트의 핵심 사양입니다.

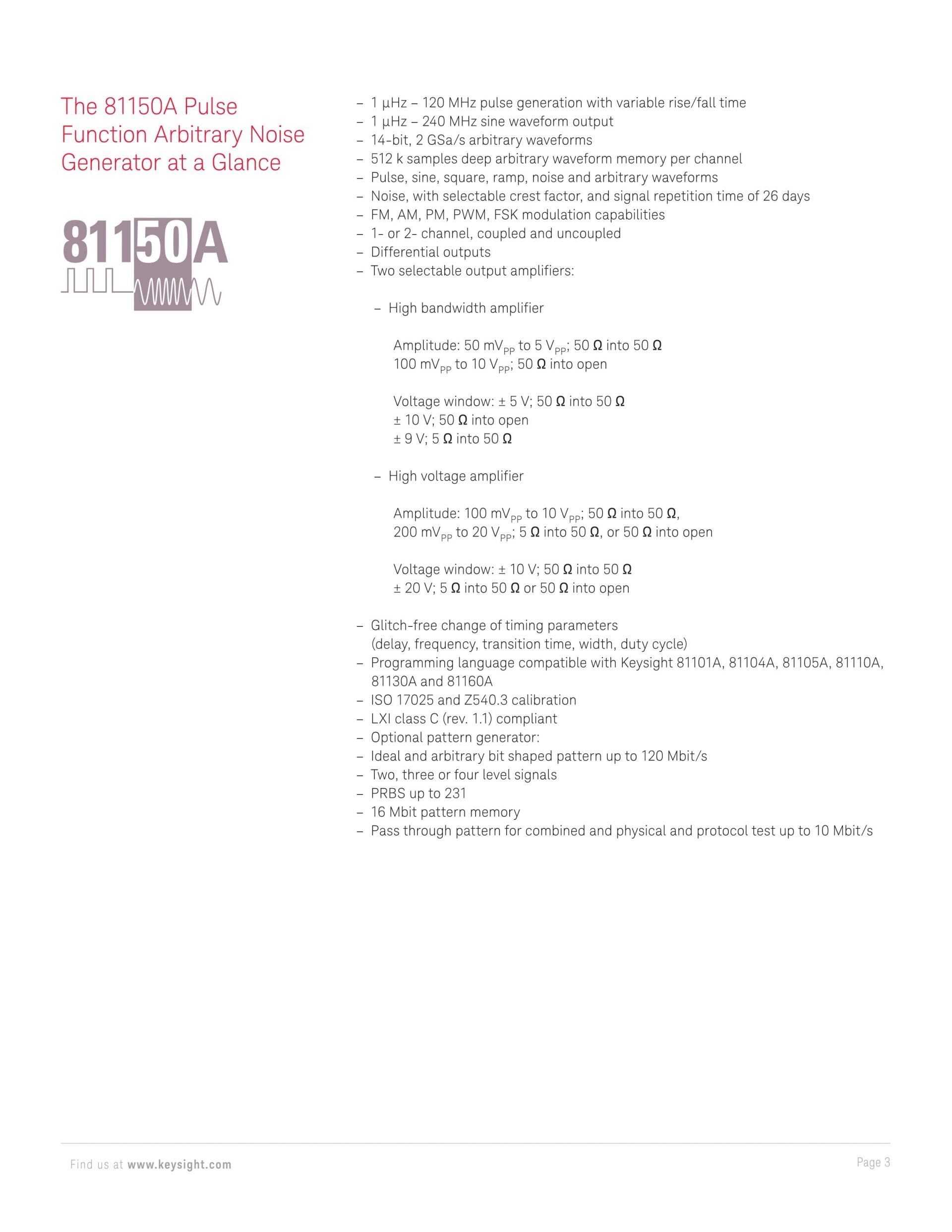

- – 1 μHz – 240 MHz sine waveform output
- Generator at a Glance – 512 k samples deep arbitrary waveform memory per channel
- – Noise, with selectable crest factor, and signal repetition time of 26 days
- – 1- or 2- channel, coupled and uncoupled

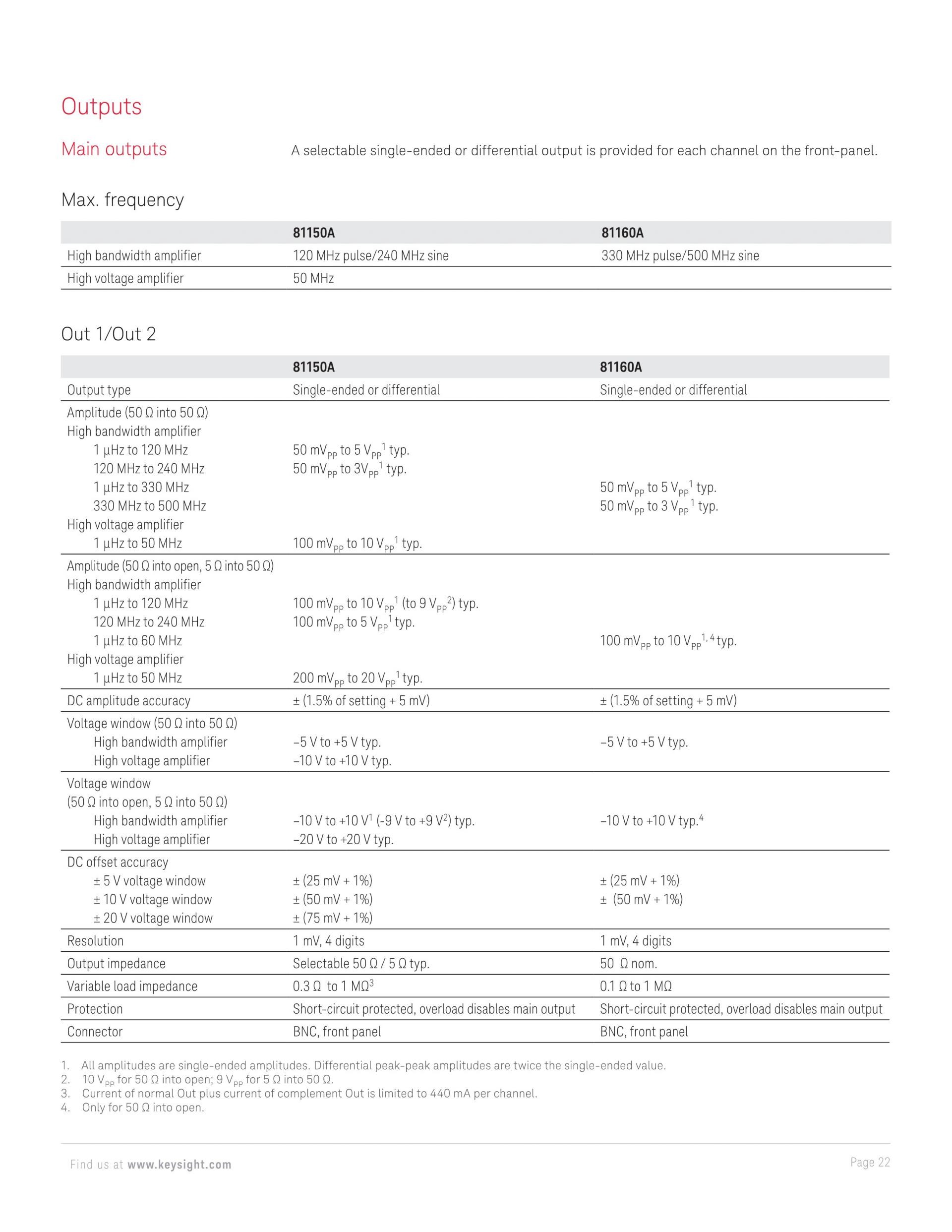

- Voltage window: ± 5 V; 50 Ω into 50 Ω
- Voltage window: ± 10 V; 50 Ω into 50 Ω
- – LXI class C (rev. 1.1) compliant
- – 16 Mbit pattern memory

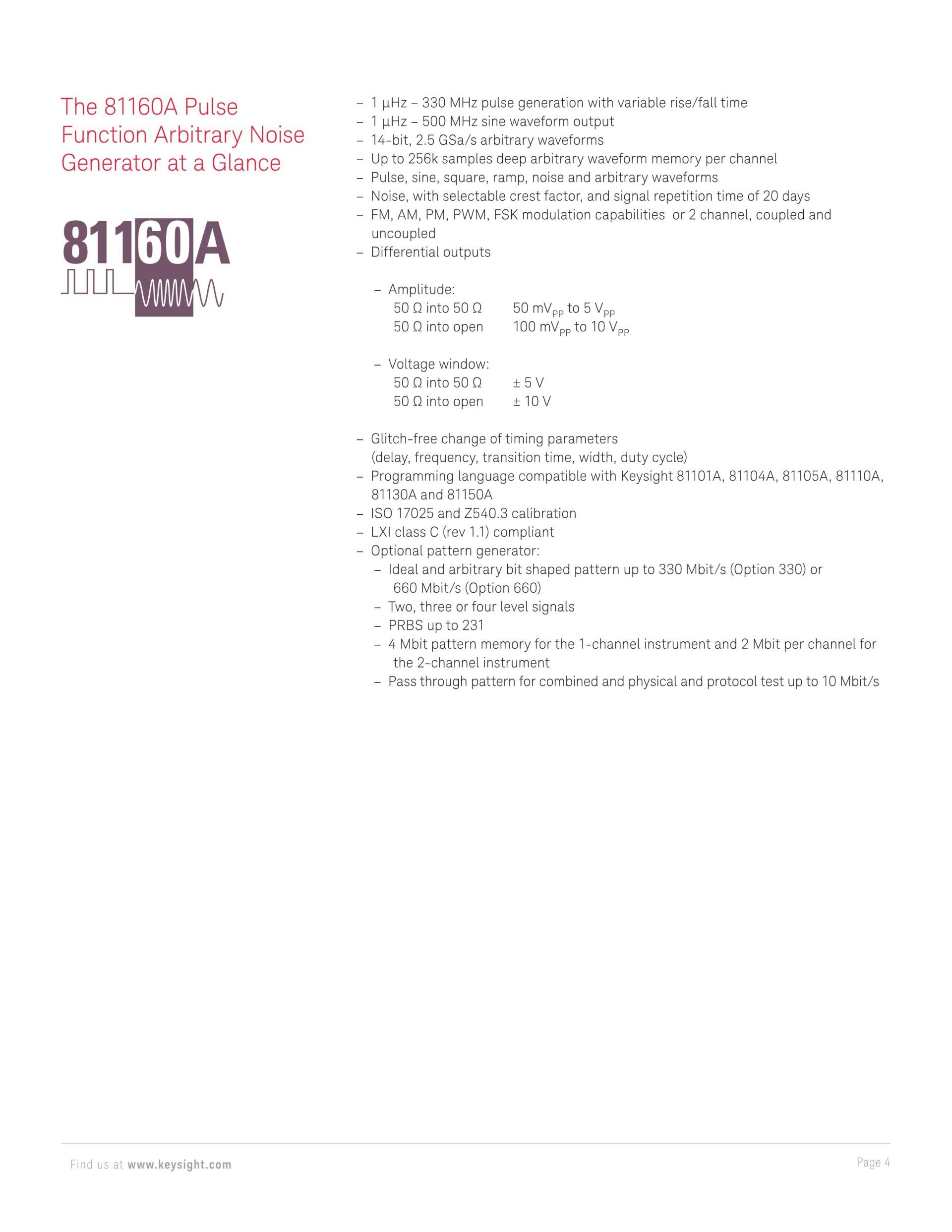

- – 1 µHz – 500 MHz sine waveform output
- Generator at a Glance – Up to 256k samples deep arbitrary waveform memory per channel
- – FM, AM, PM, PWM, FSK modulation capabilities or 2 channel, coupled and
- – LXI class C (rev 1.1) compliant
- – 4 Mbit pattern memory for the 1-channel instrument and 2 Mbit per channel for
- the 2-channel instrument

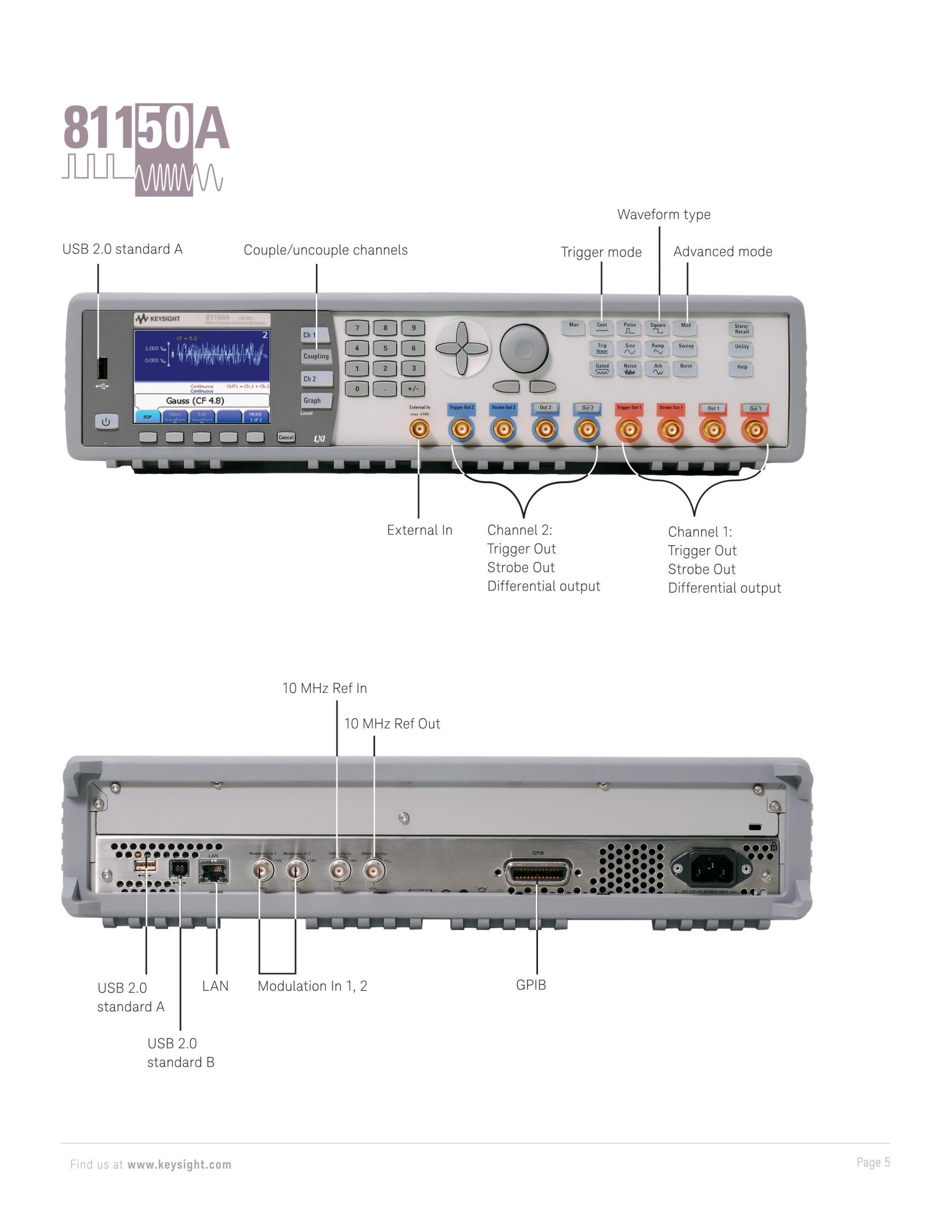

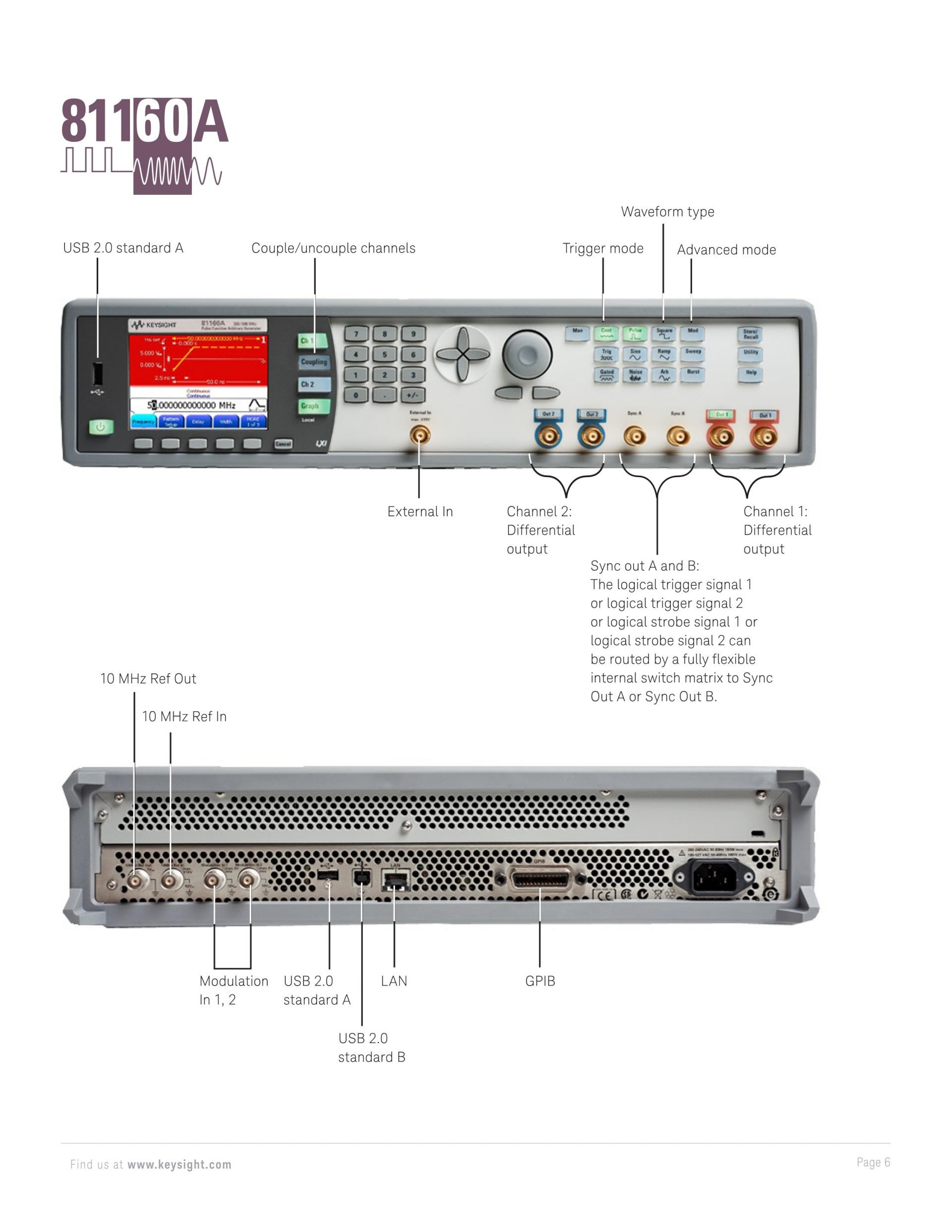

- External In Channel 2: Channel 1:

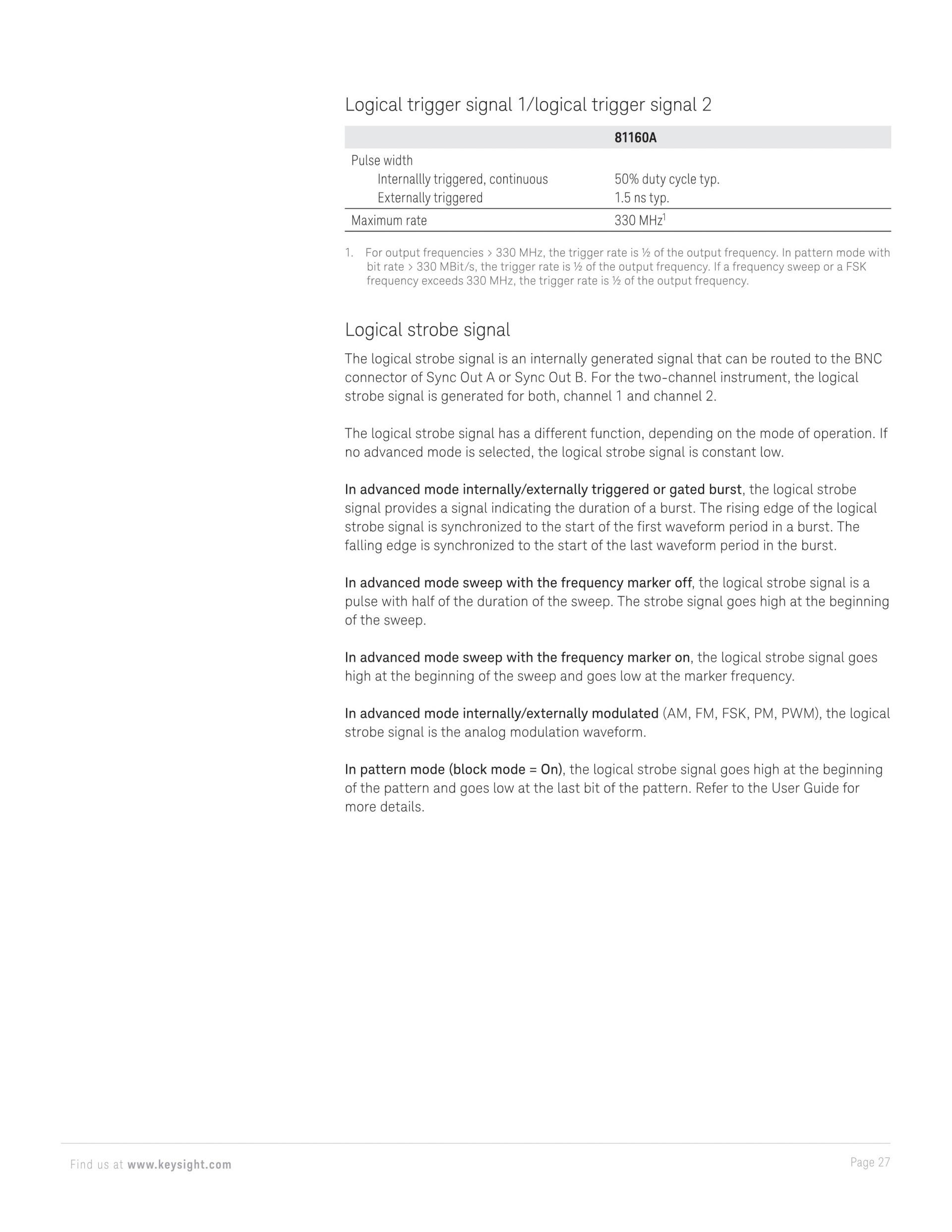

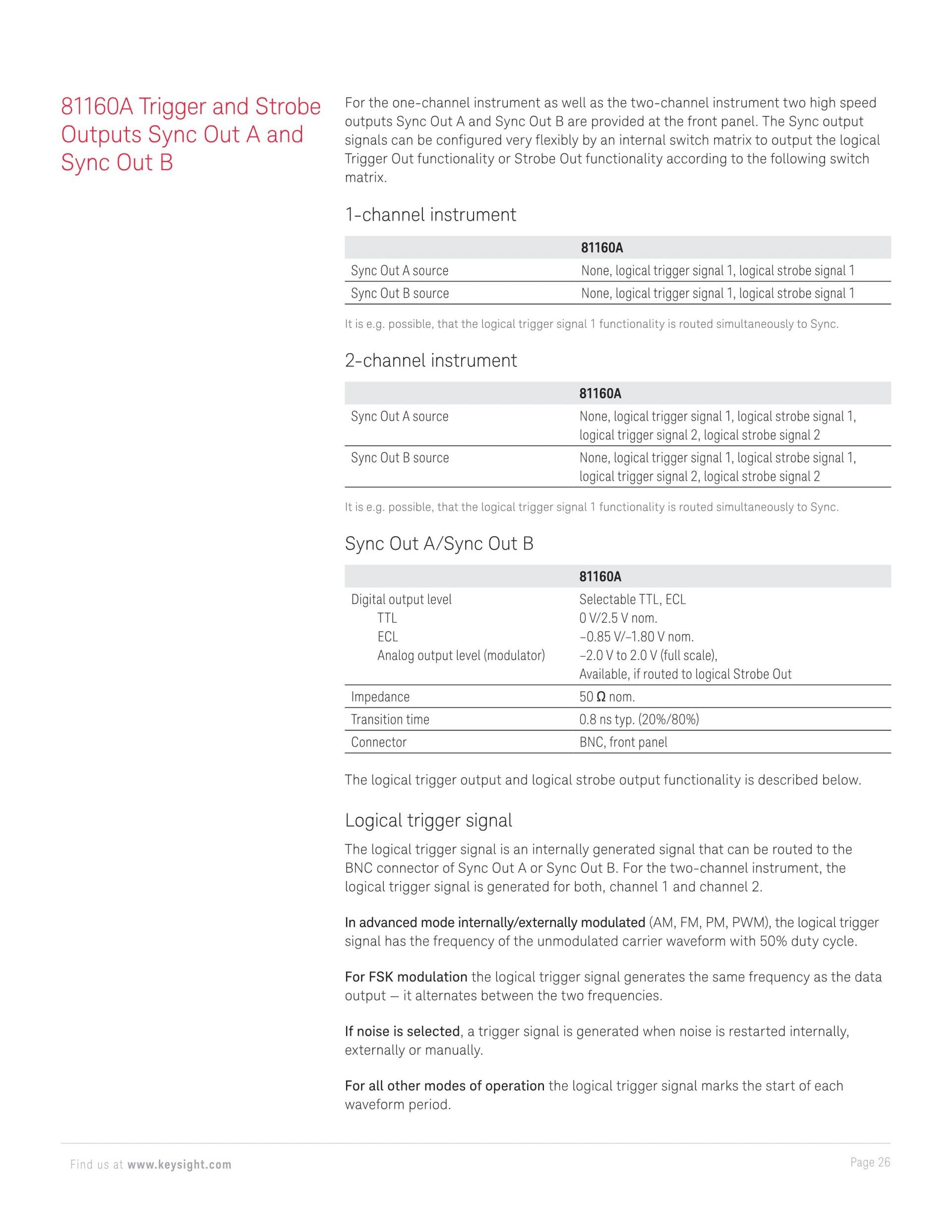

- The logical trigger signal 1
- or logical trigger signal 2
- or logical strobe signal 1 or
- logical strobe signal 2 can

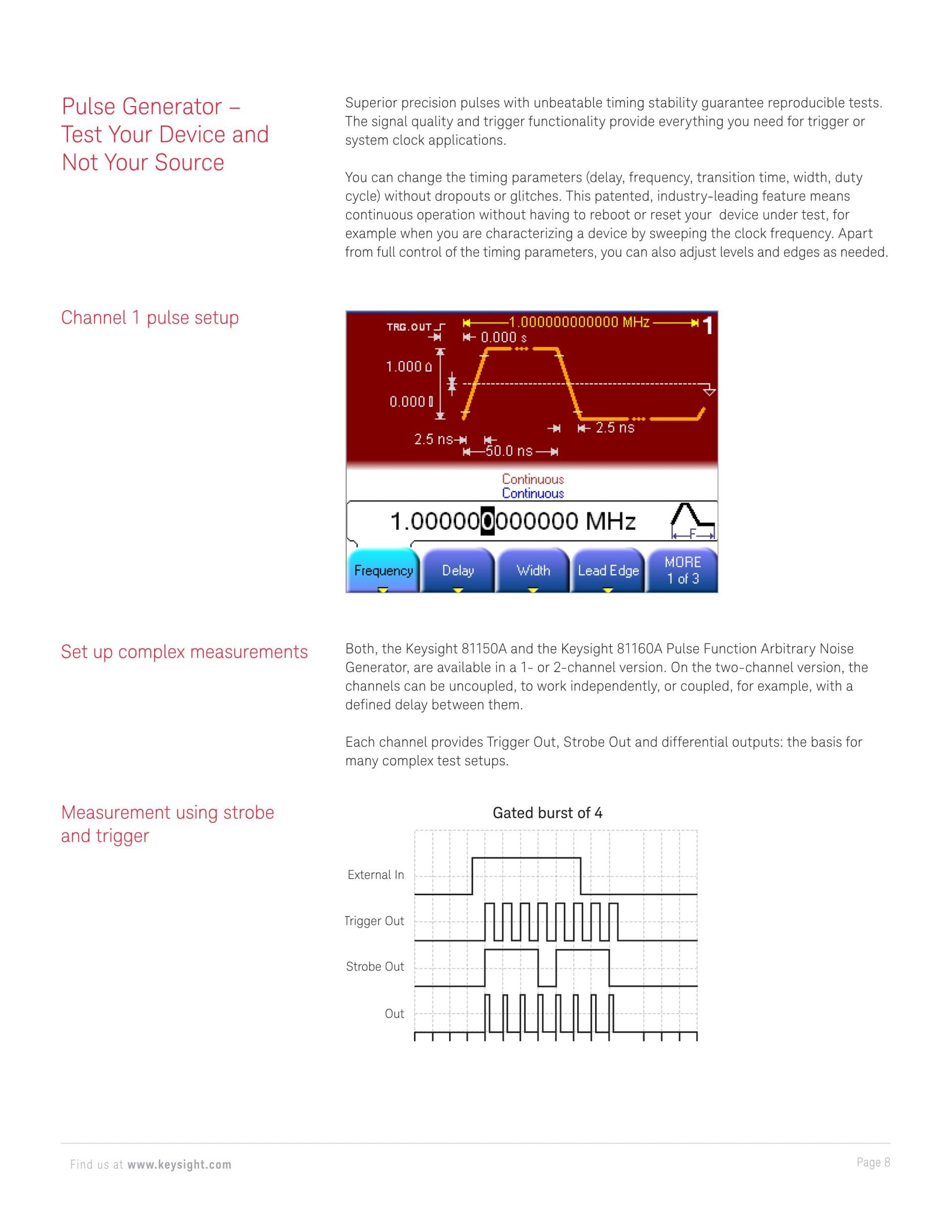

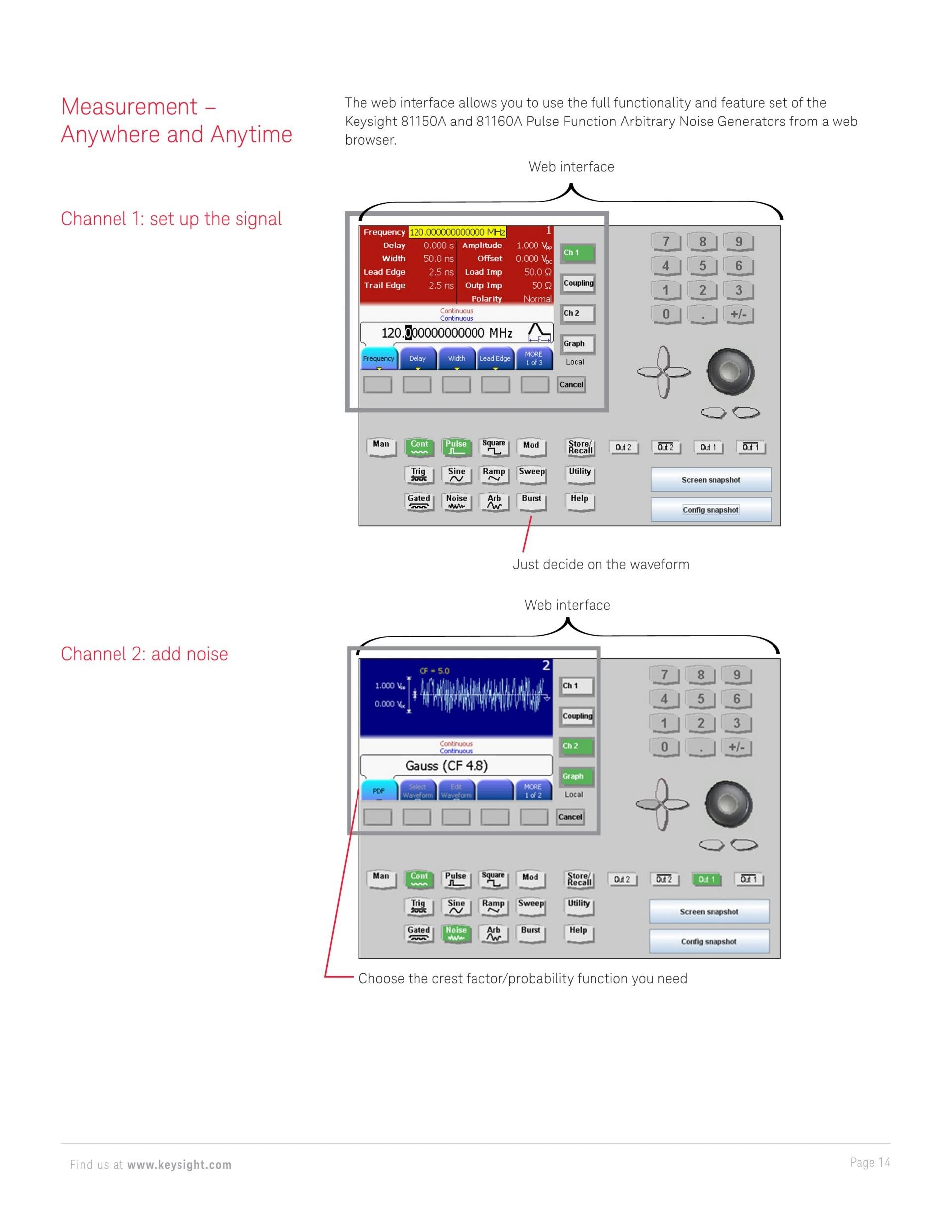

- Channel 1 pulse setup
- Set up complex measurements Both, the Keysight 81150A and the Keysight 81160A Pulse Function Arbitrary Noise
- Measurement using strobe Gated burst of 4

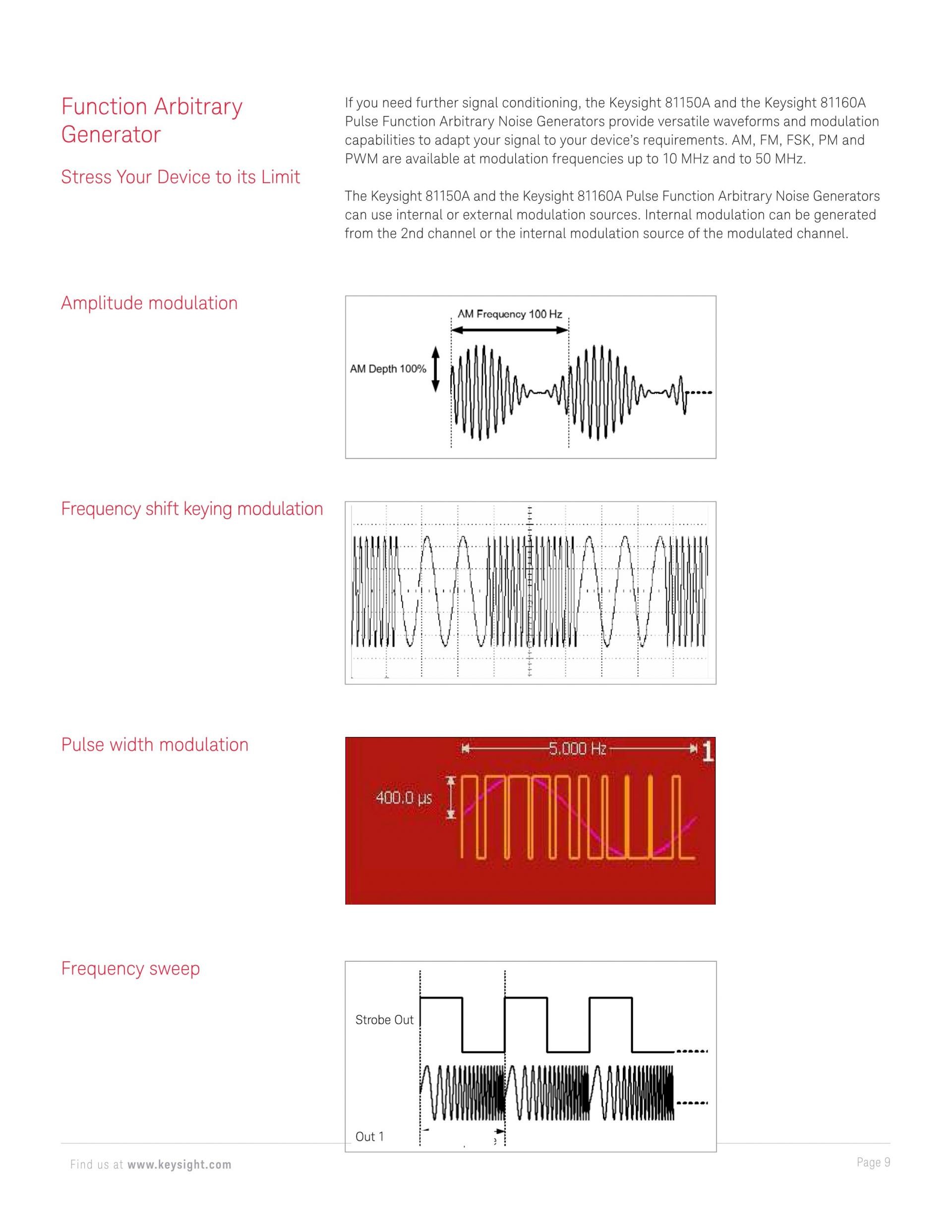

- Function Arbitrary If you need further signal conditioning, the Keysight 81150A and the Keysight 81160A
- from the 2nd channel or the internal modulation source of the modulated channel.

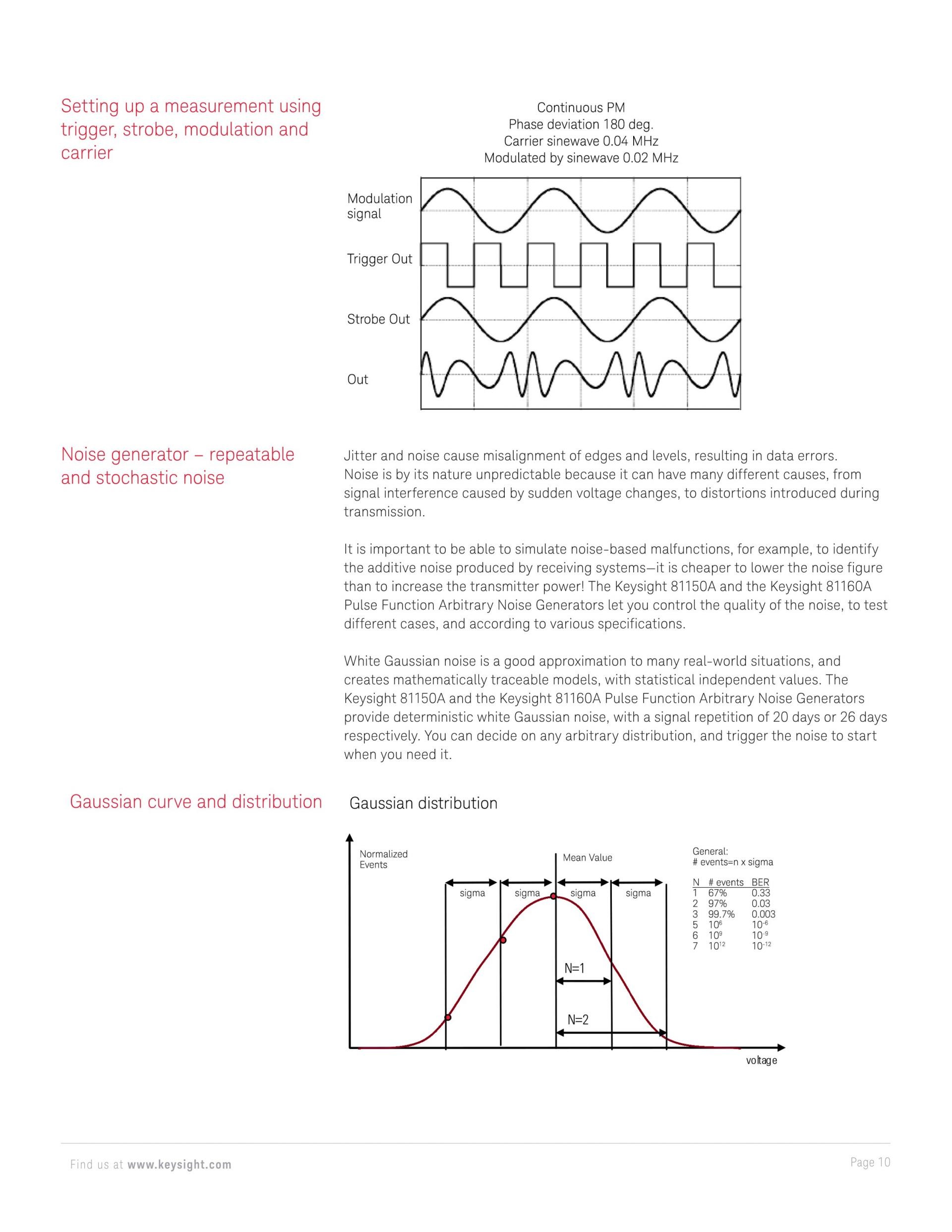

- provide deterministic white Gaussian noise, with a signal repetition of 20 days or 26 days

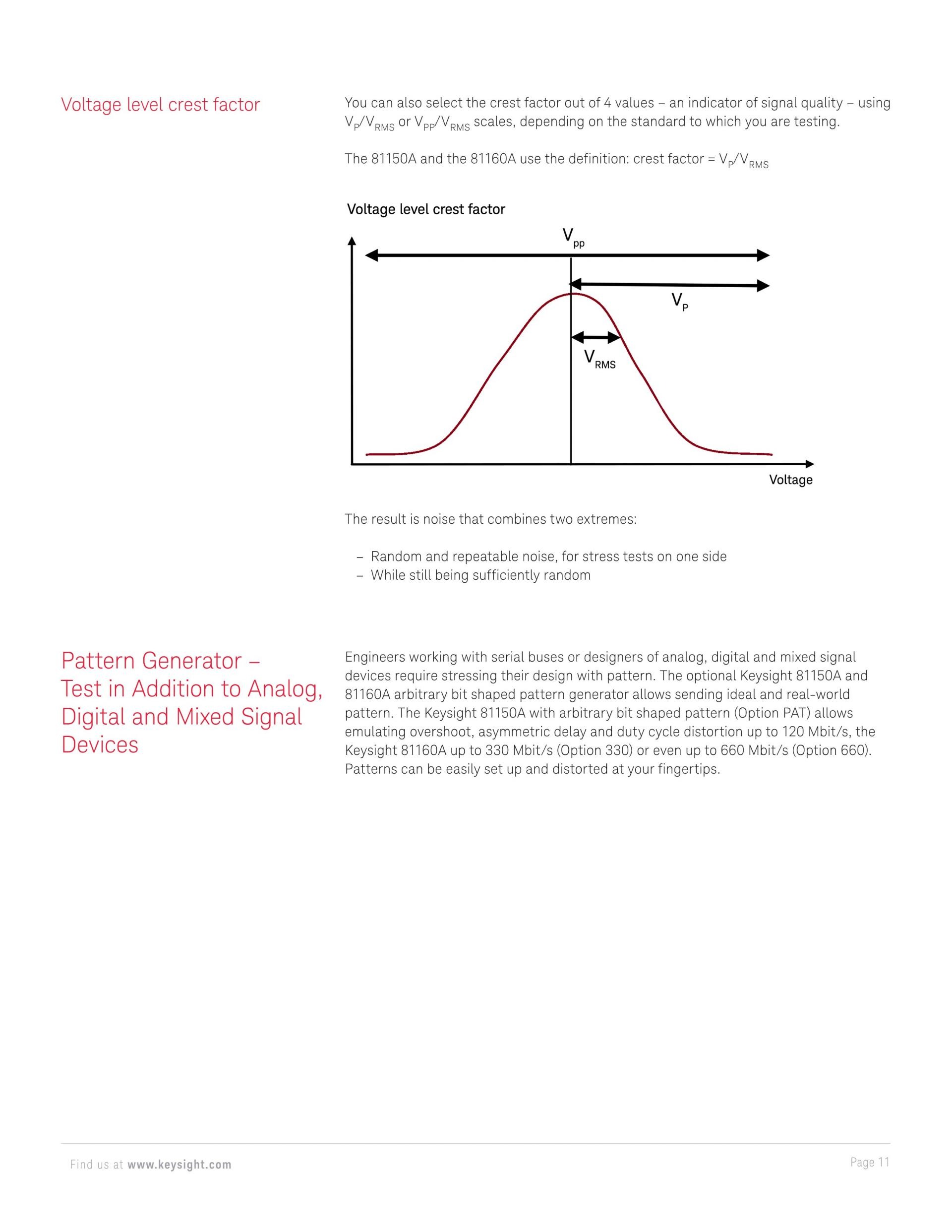

- Voltage level crest factor You can also select the crest factor out of 4 values – an indicator of signal quality – using

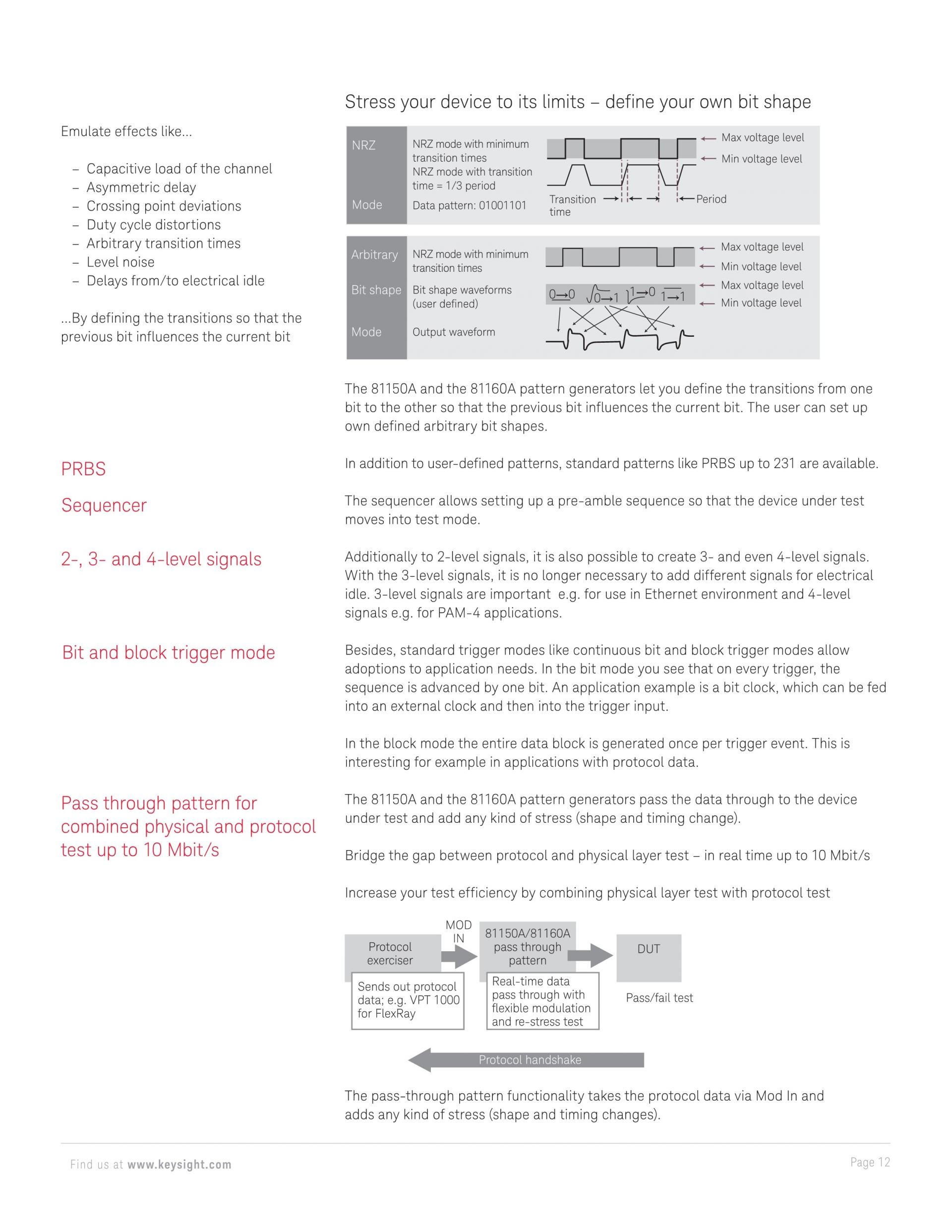

- Digital and Mixed Signal pattern. The Keysight 81150A with arbitrary bit shaped pattern (Option PAT) allows
- With the 3-level signals, it is no longer necessary to add different signals for electrical
- idle. 3-level signals are important e.g. for use in Ethernet environment and 4-level
- signals e.g. for PAM-4 applications.
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
