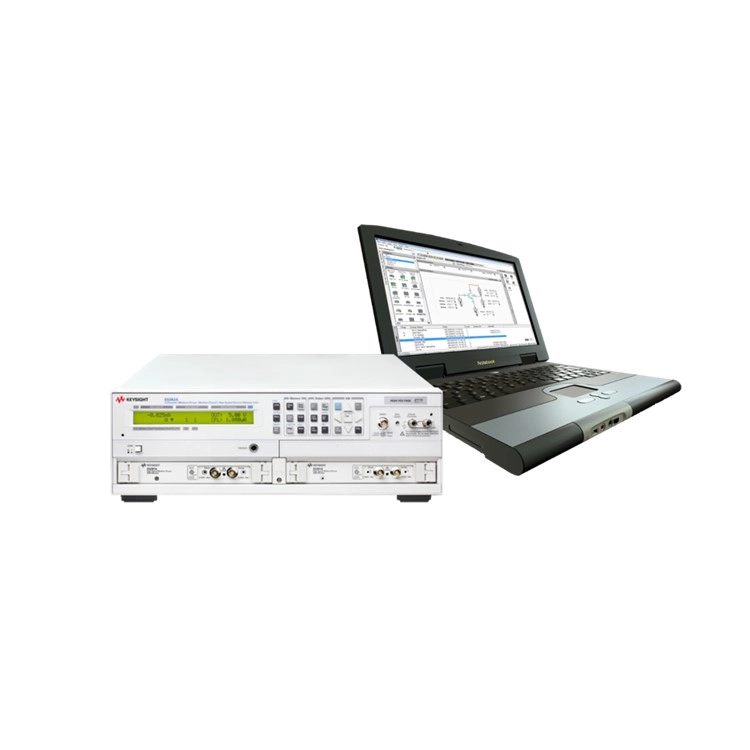

키사이트 KEYSIGHT E5262A 2 채널 IV 분석기 / 소스 모니터 유닛(두 개의 중간 전력 SMU) (가격문의)
111,111원
키사이트 KEYSIGHT E5262A 2 채널 IV 분석기 / 소스 모니터 유닛(두 개의 중간 전력 SMU)
KEYSIGHT E5262A 2 Channel IV Analyzer / Source Monitor Unit (Two Medium Power SMUs)
2 채널 IV 분석기/소스 모니터 유닛(두 개의 중간 전력 SMU)
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
키사이트 ・ KEYSIGHT
E5262A
2 채널 IV 분석기 / 소스 모니터 유닛(두 개의 중간 전력 SMU)
E5262A 2 Channel IV Analyzer / Source Monitor Unit (Two Medium Power SMUs)
키사이트 KEYSIGHT E5262A 2 채널 IV 분석기 / 소스 모니터 유닛(두 개의 중간 전력 SMU)

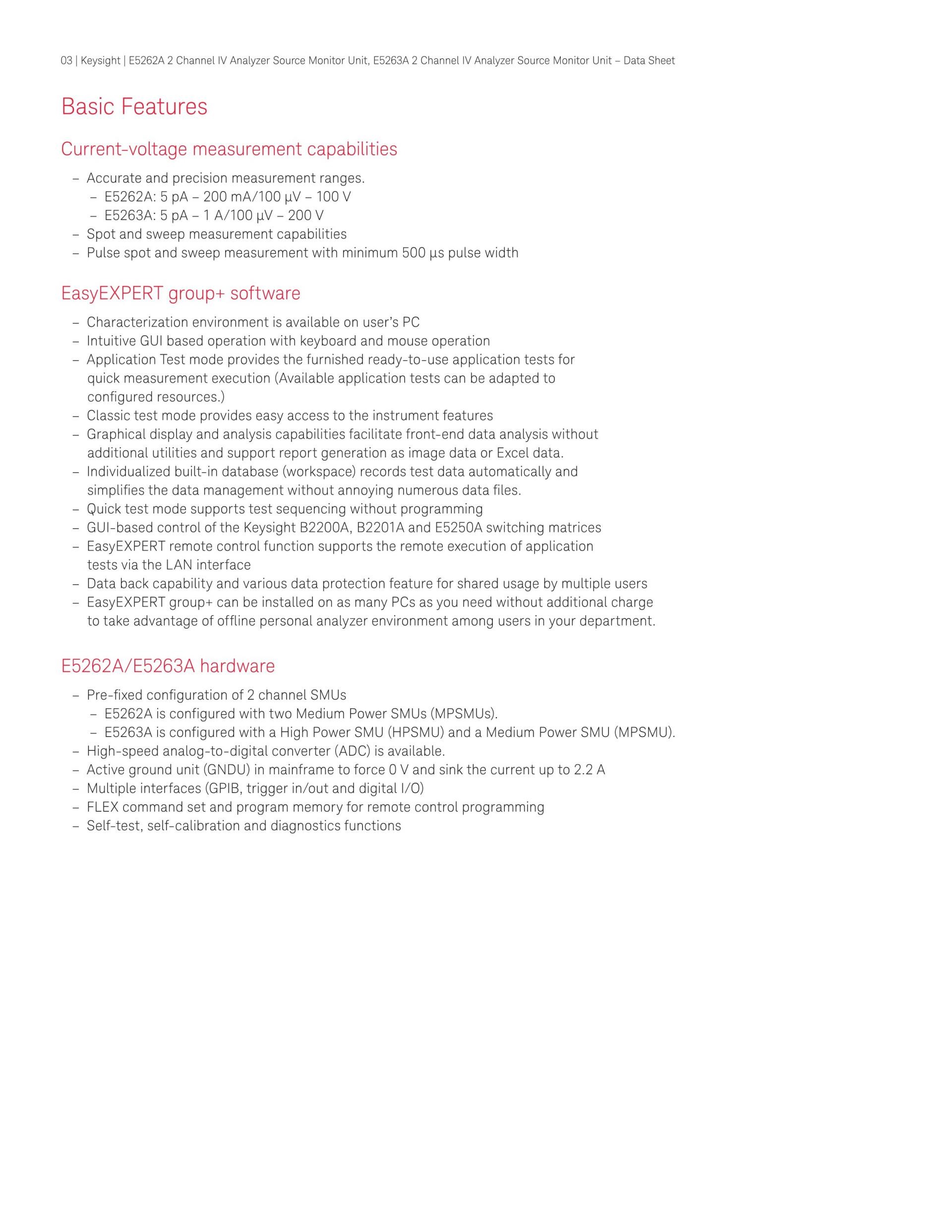

주요 특징-
전류-전압 측정 기능
- 5 pA – 0.2 A/100 µV – 100 V의 정확한 정밀 측정 범위
- 스폿 및 스위프 측정 기능
- 최소 펄스 폭이 500 µs인 펄스 스폿 및 스위프 측정

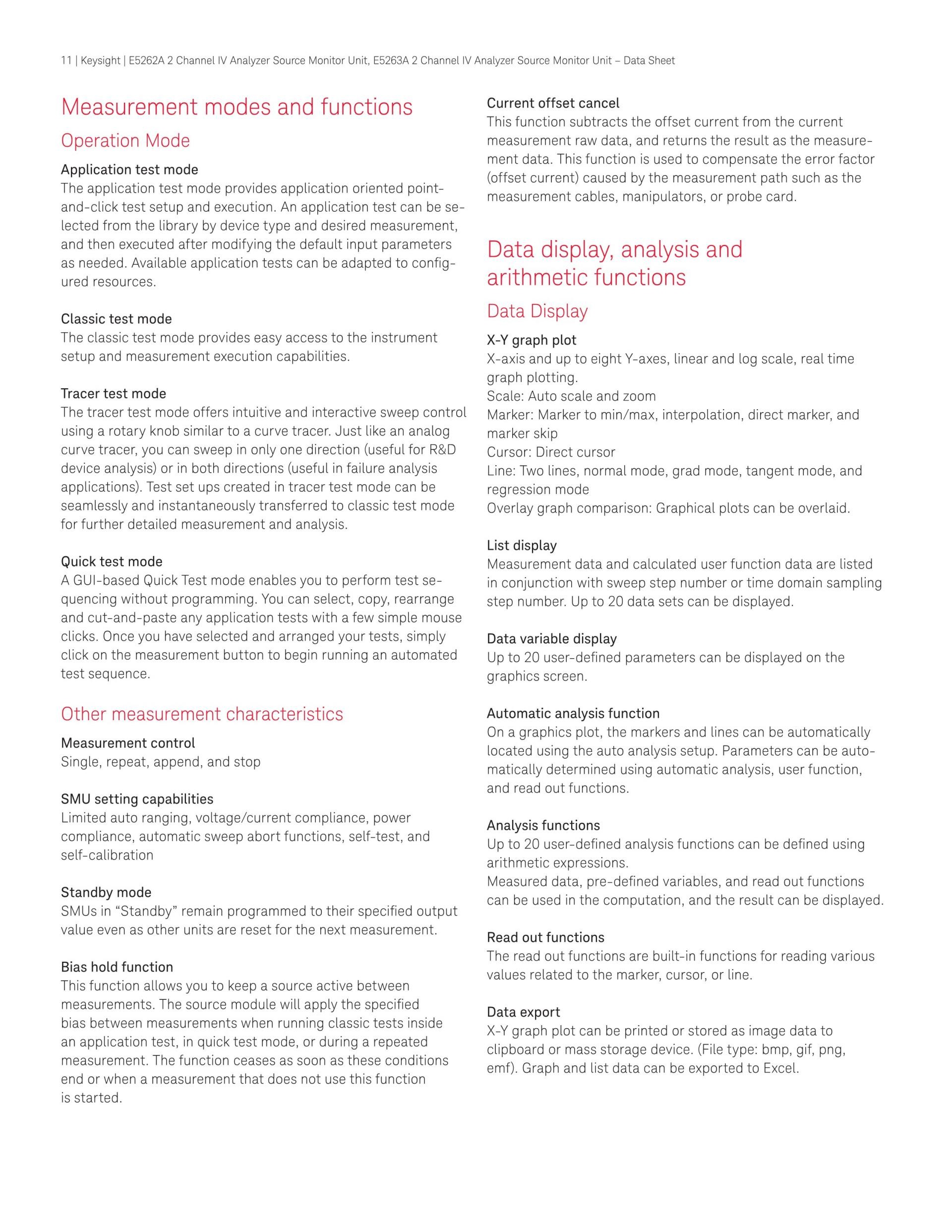

EasyEXPERT group+ 소프트웨어
- 사용자 PC에서 사용할 수 있는 특성화 환경
- 키보드와 마우스 조작을 통한 직관적인 GUI 기반 작업
- 빠른 설정 및 측정 실행을 위한 다중 측정 모드(어플리케이션 테스트, 클래식 테스트, 빠른 테스트)
- 그래픽 디스플레이, 자동 분석 기능을 보유하고 있으며 분석과 보고를 위해 Excel 및 이미지로 데이터를 생성할 수 있습니다.

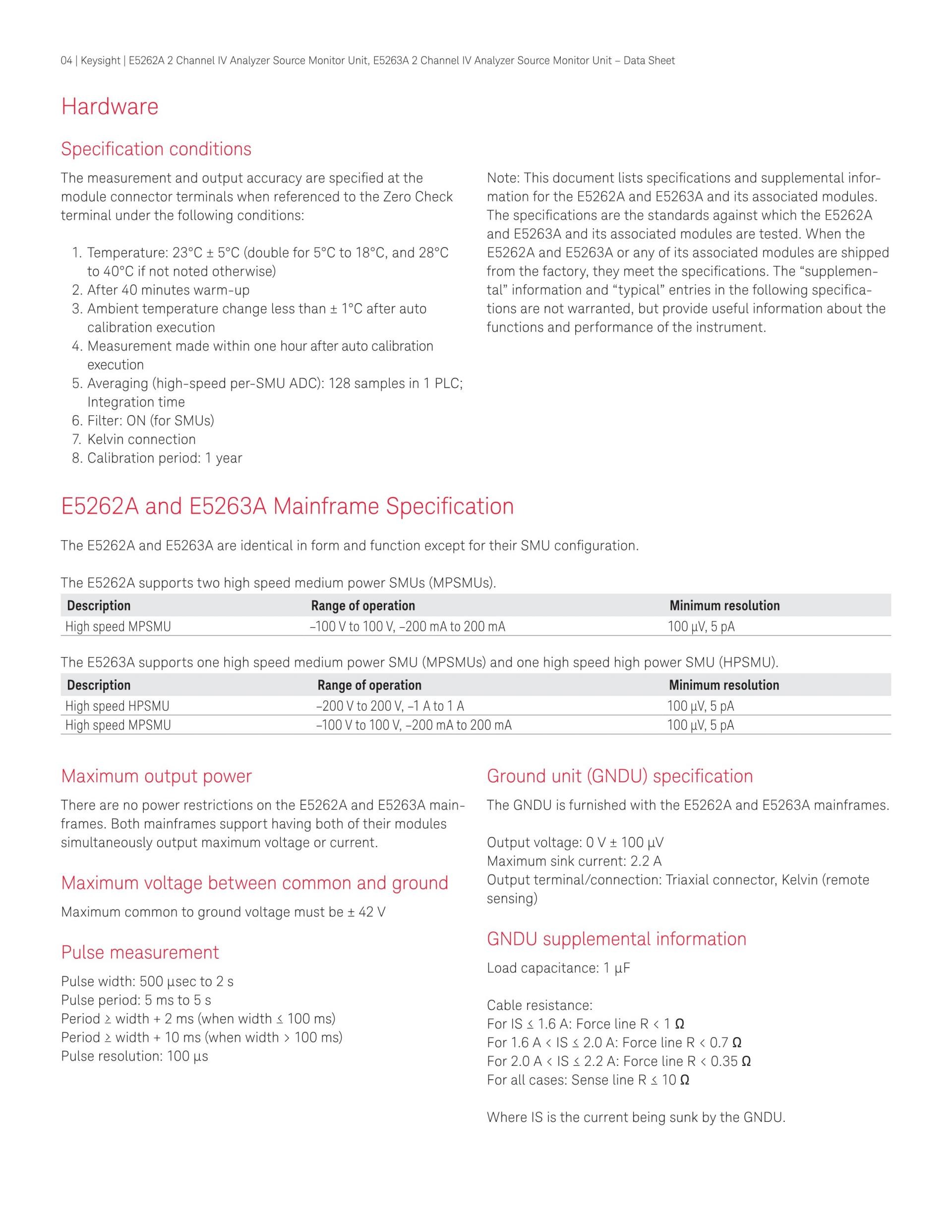

E5262A 하드웨어
- 두 개의 MPSMU(Medium Power SMU)를 사용한 사전 고정 구성.
- 고속 아날로그-디지털 변환기(ADC)를 사용할 수 있습니다.
- 0 V를 적용하고 최대 2.2 A의 전류를 싱킹하는 메인프레임의 액티브 GNDU(ground unit)

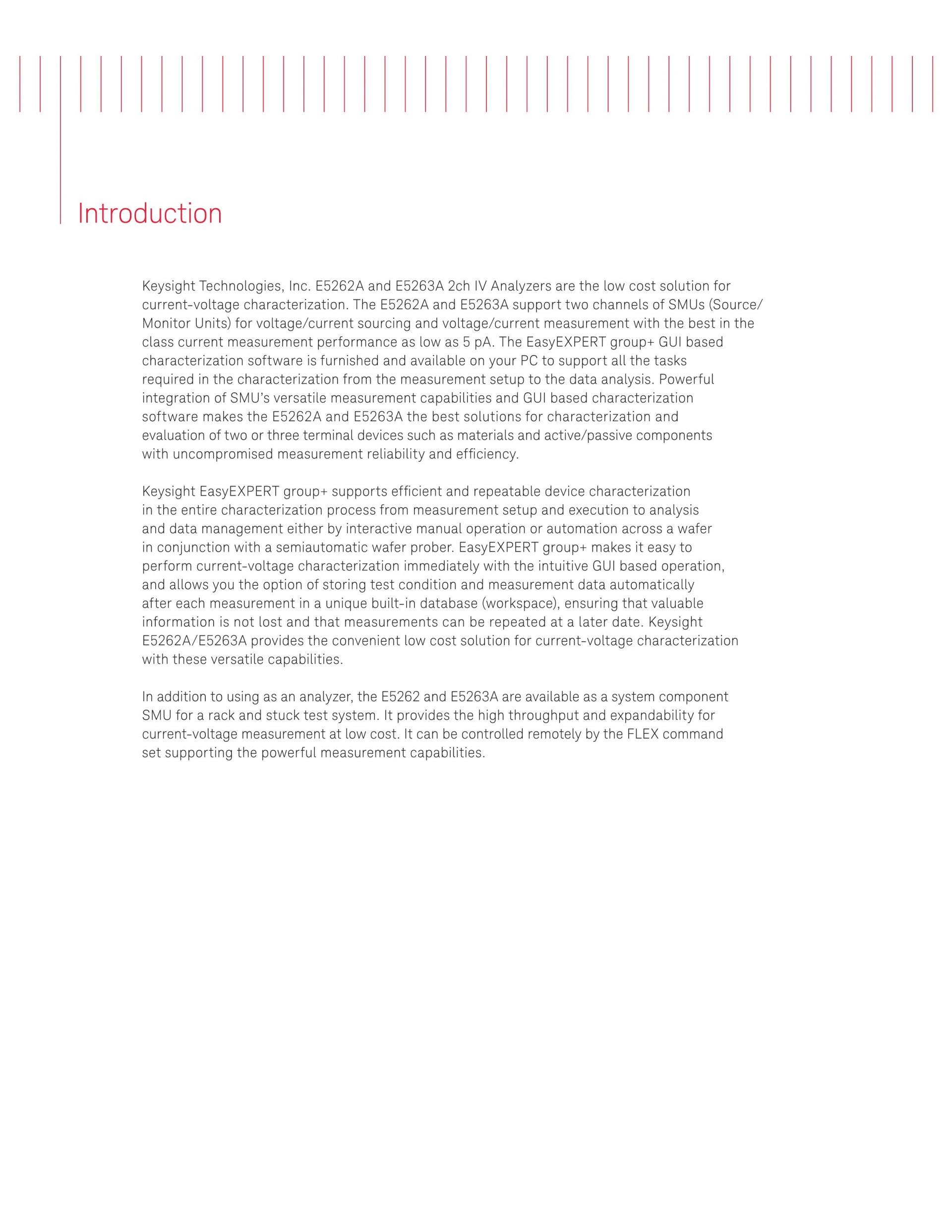

키사이트 E5262A 및 E5263A 2ch IV 분석기는 전류-전압 특성화를 위한 저가형 솔루션입니다. E5262A 및 E5263A는 5 pA 수준의 낮은 동급 최고의 전류 측정 성능으로 전압/전류 소싱과 전압/전류 측정을 위한 2채널 SMU(Source/Monitor Unit)를 지원합니다. PC에서 EasyEXPERT group+ GUI 기반 특성화 소프트웨어를 사용해 측정 설정부터 데이터 분석까지 특성화에 요구되는 모든 작업을 지원할 수 있습니다. SMU의 다목적 측정 기능과 GUI 기반 특성화 소프트웨어가 효과적으로 통합된 E5262A 및 E5263A는 탁월한 측정 신뢰도와 효율성으로 재료 및 액티브/패시브 콤포넌트와 같은 2-3 터미널 디바이스의 특성화와 평가를 위한 최고의 솔루션입니다.

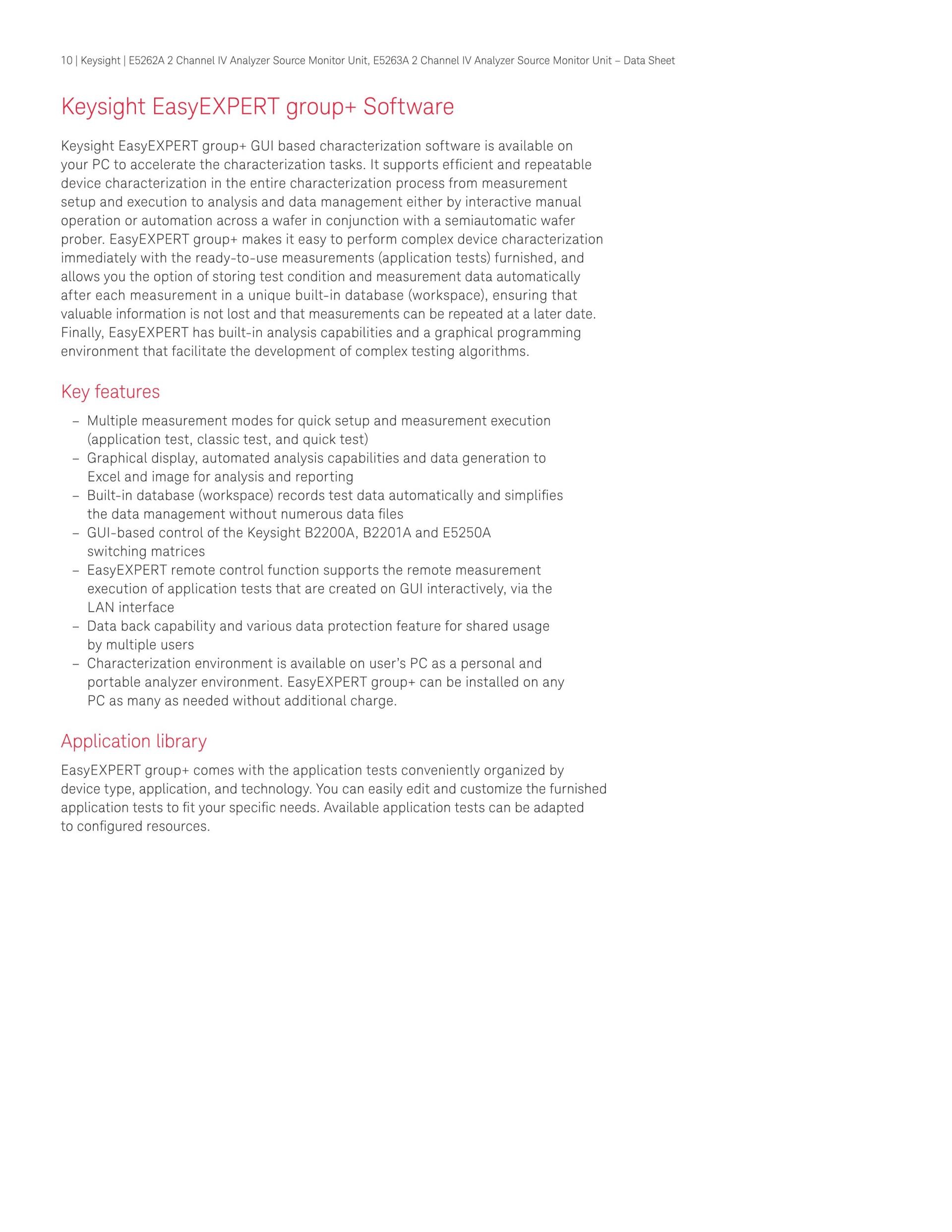

키사이트 EasyEXPERT group+는 측정 설정 및 실행부터 분석과 데이터 관리에 이르는 특성화 프로세스 전반에서 효율적이고 반복 가능한 디바이스 특성화를 지원하며 반자동 웨이퍼 프로브와 함께 웨이퍼에서 대화형 수동 작업 또는 자동화를 지원합니다. EasyEXPERT group+를 사용하면 직관적인 GUI 기반 작업으로 전류-전압 특성화를 즉시 간편하게 수행할 수 있으며 측정이 끝날 때마다 테스트 조건과 측정 데이터를 고유한 내장 데이터베이스(작업 공간)에 자동으로 저장하여 중요한 정보를 보존하고 나중에 측정을 반복할 수 있습니다. 키사이트 E5262A/E5263A는 이러한 다목적 기능으로 전류-전압 특성화가 가능한 편리한 저가형 솔루션을 제공합니다.
E5262 및 E5263A는 분석기 사용 외에 랙 및 스턱 테스트 시스템을 위한 시스템 콤포넌트 SMU 형태로 사용할 수 있습니다. 경제적인 전류-전압 측정을 위한 확장성과 높은 스루풋이 강점이며, 강력한 측정 기능을 지원하는 FLEX 명령어 세트를 통해 원격으로 제어할 수 있습니다.
E5262A E5262A KEYSIGHT KEYSIGHT E5262A E5262A 키사이트 키사이트 E5262A

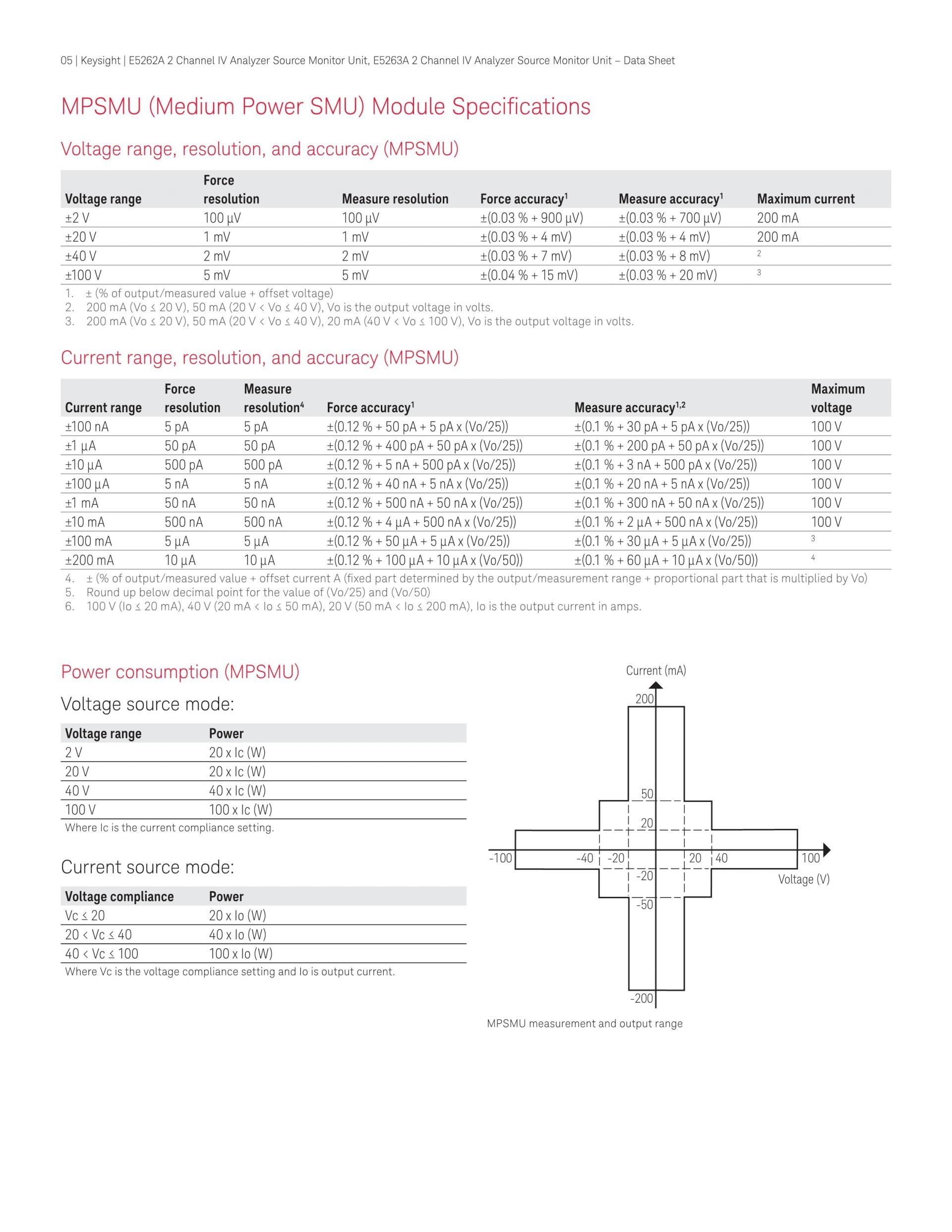

■ 제품 사양 (Specifications)
키사이트 제품 데이터시트의 핵심 사양입니다.
- class current measurement performance as low as 5 pA. The EasyEXPERT group+ GUI based
- simultaneously output maximum voltage or current. Output voltage: 0 V ± 100 µV
- Load capacitance: 1 µF
- Pulse resolution: 100 µs
- For 100 nA to 200 mA ranges: I setting accuracy ± 2.5 % of range
- For 100 nA to 10 mA ranges: 10 nF
- For 100 mA to 200 mA ranges: 100 µF
- Maximum guard offset voltage: ± 1 mV
- Voltage: 0 V to ± 100 V
- Current: ± 100 pA to ± 200 mA
- Voltage source: 0.01 % of V range (rms)
- Sense Line: 10 Ω (All cases) Current ranging: 10 mV
- Voltage measurement input resistance: ≥ 1013 Ω Period: 0.5 % + 100 µs
- Current source output resistance: ≥ 1013 Ω (1 nA range) Trigger out delay (pulsed measurements):
- For 100 mA to 1 A ranges: 100 µF

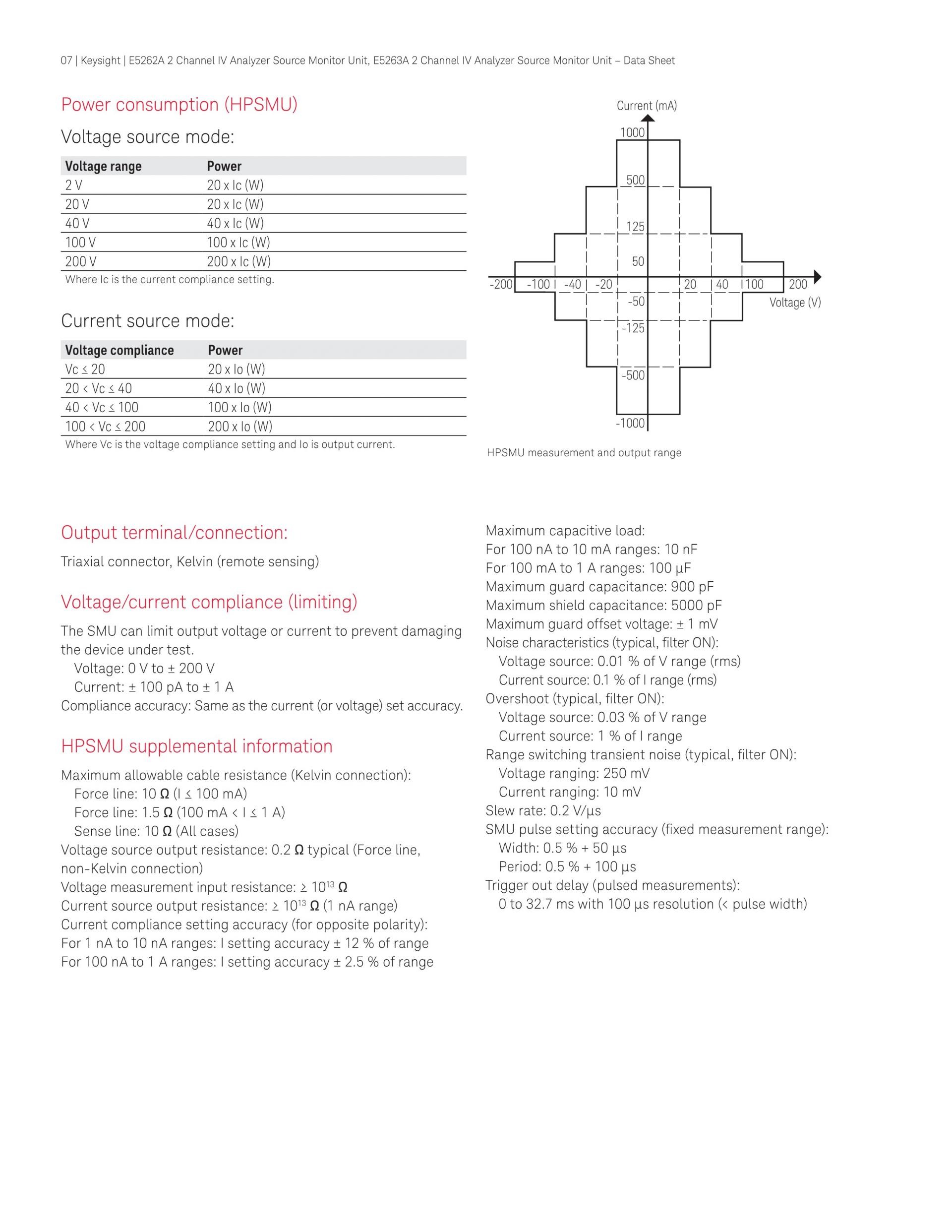

- Voltage: 0 V to ± 200 V
- Force line: 10 Ω (I ≤ 100 mA) Current ranging: 10 mV
- Sense line: 10 Ω (All cases) SMU pulse setting accuracy (fixed measurement range):
- Voltage source output resistance: 0.2 Ω typical (Force line, Width: 0.5 % + 50 µs
- Voltage measurement input resistance: ≥ 1013 Ω Trigger out delay (pulsed measurements):
- Current source output resistance: ≥ 1013 Ω (1 nA range) 0 to 32.7 ms with 100 µs resolution (< pulse width)
- For 1 nA to 10 nA ranges: I setting accuracy ± 12 % of range
- For 100 nA to 1 A ranges: I setting accuracy ± 2.5 % of range
- Hold time: 0 – 655.35 s, 1 ms resolution
- Delay time: 0 – 65.5350 s, 100 µs resolution
- Pulse width: 500 µs to 2 s, 100 µs resolution
- Pulse period: 5 ms to 5 s 100 µs resolution
- AC voltage: 90 V to 264 V
- Line frequency: 47 Hz to 63 Hz
- Operating: +5°C to +40°C
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
