로데 슈바르즈 ・ ROHDE & SCHWARZ
NRPxxP

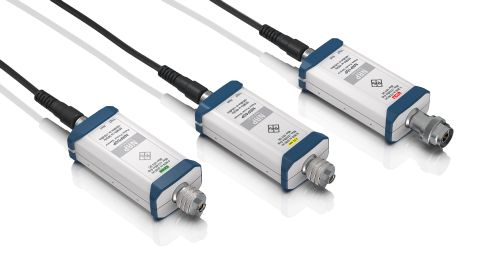

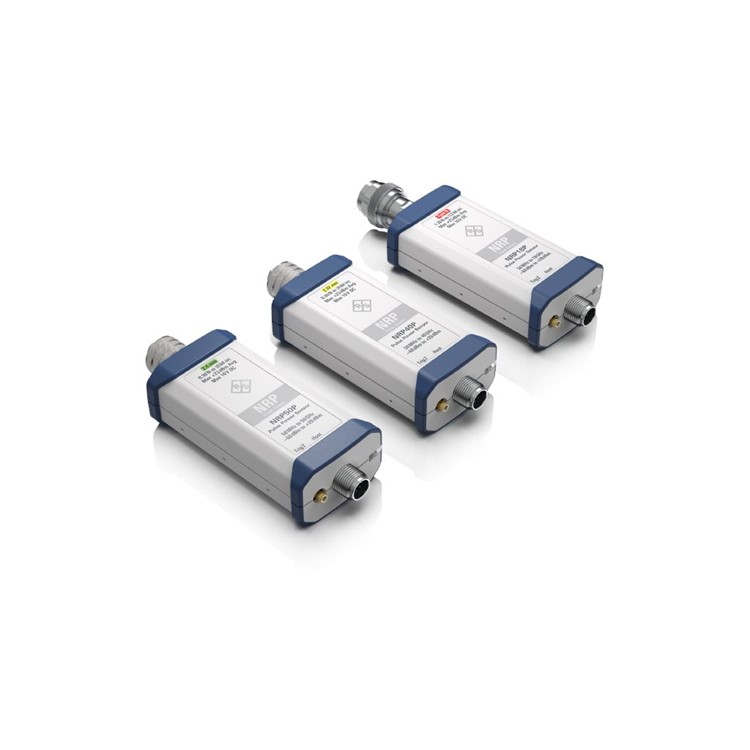

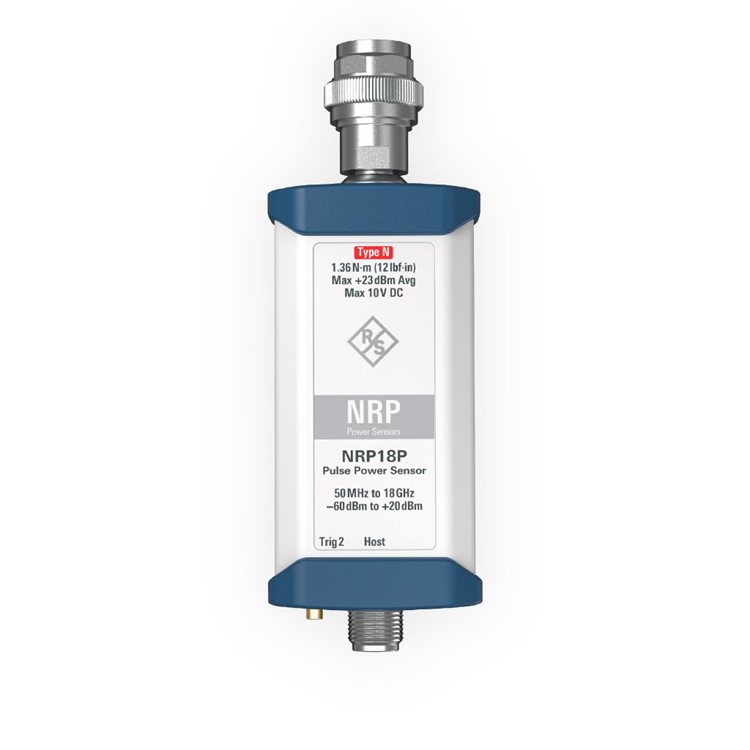

펄스 파워센서

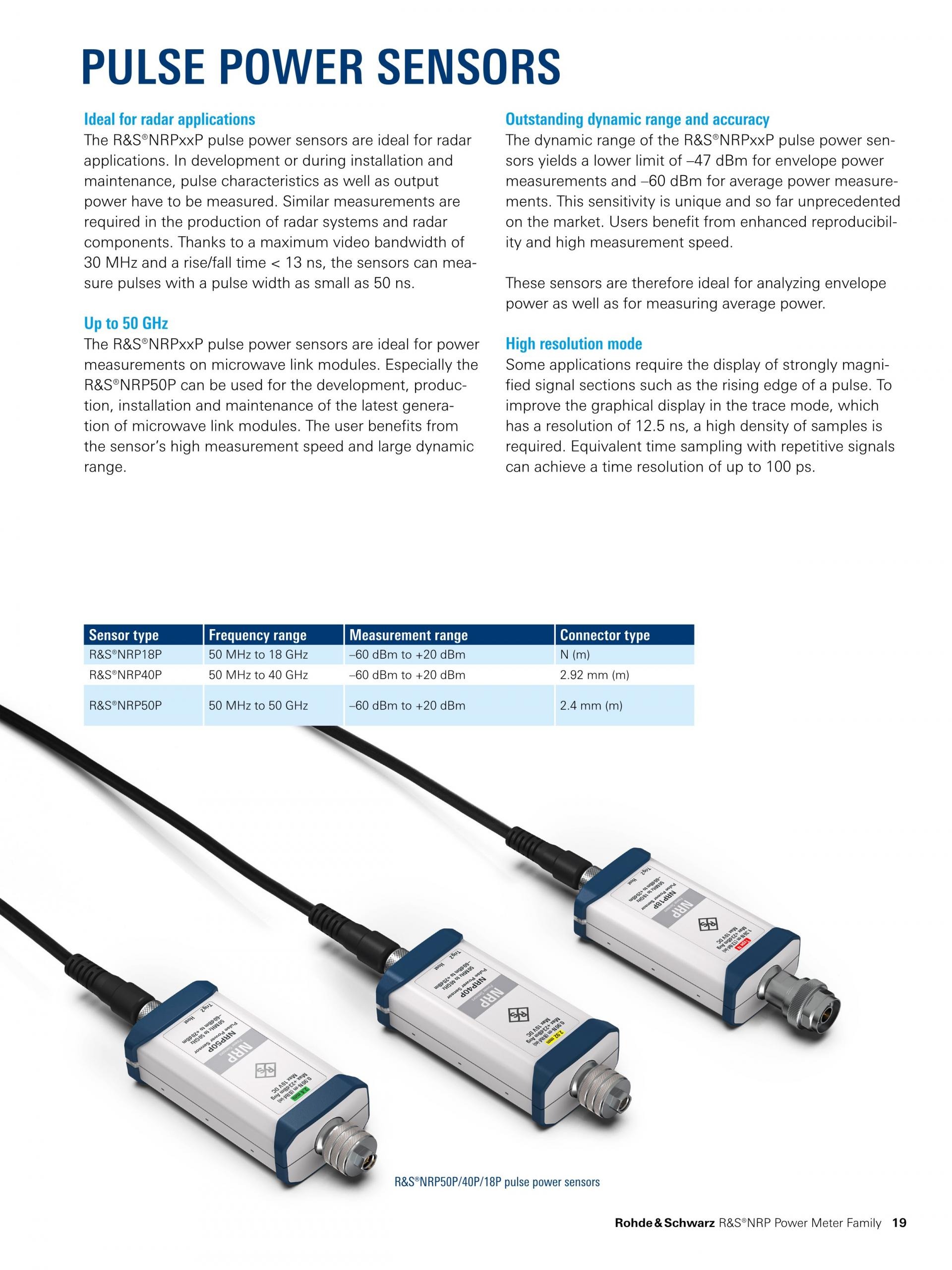

NRPxxP Pulse Power Sensors
레이더 애플리케이션에 적합한 파워 센서 -
R&S®NRPxxP 펄스 파워 센서는 레이더 응용 프로그램에 이상적입니다. 개발 과정이나 설치 및 유지 보수 중에 펄스 특성과 출력 전력을 측정해야 합니다. 비슷한 측정이 레이더 시스템과 레이더 구성 요소의 생산에서도 요구됩니다. 최대 30MHz의 비디오 대역폭과 < 13ns의 상승/하강 시간은 센서가 50ns만큼 짧은 펄스 폭을 측정할 수 있음을 의미합니다. 주요 펄스 매개변수는 측정을 단순화하고 조작 오류를 방지하는 데 도움이 되도록 자동으로 결정됩니다. 샘플링 속도를 증가시킴으로써, 반복적인 신호에 대한 고해상도 모드는 크게 확대된 신호 섹션을 표시할 수 있습니다.
고분해능 모드
일부 응용 프로그램은 펄스의 상승 에지와 같은 크게 확대된 신호 섹션의 디스플레이를 요구합니다. 트레이스 모드는 12.5ns의 해상도를 가지고 있으며, 그래픽 디스플레이를 개선하기 위해 높은 샘플 밀도를 필요로 합니다. 반복 신호에 대한 동등한 시간 샘플링은 최대 100ps의 시간 해상도를 가능하게 합니다. |

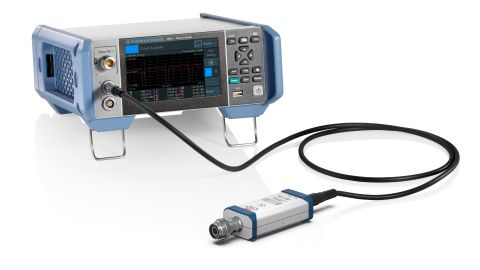

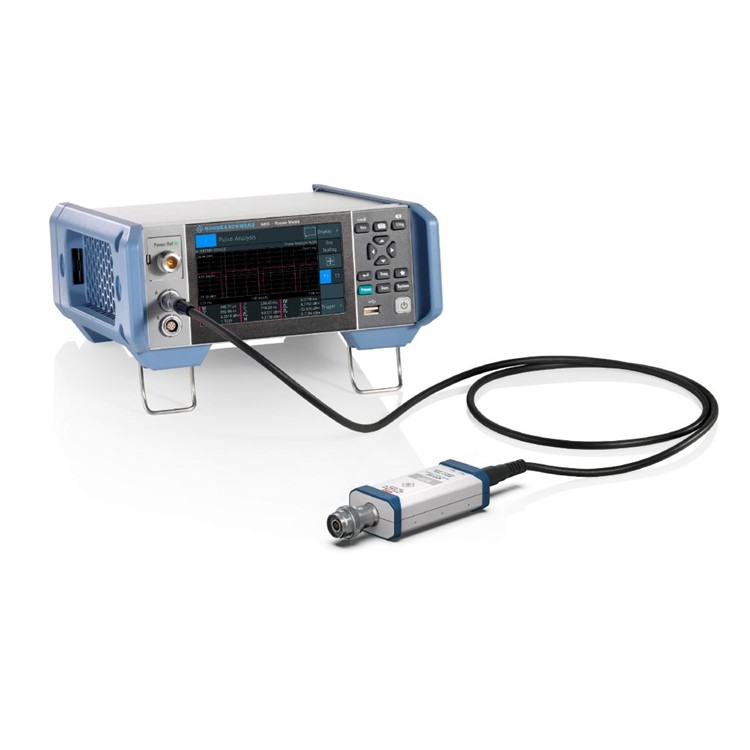

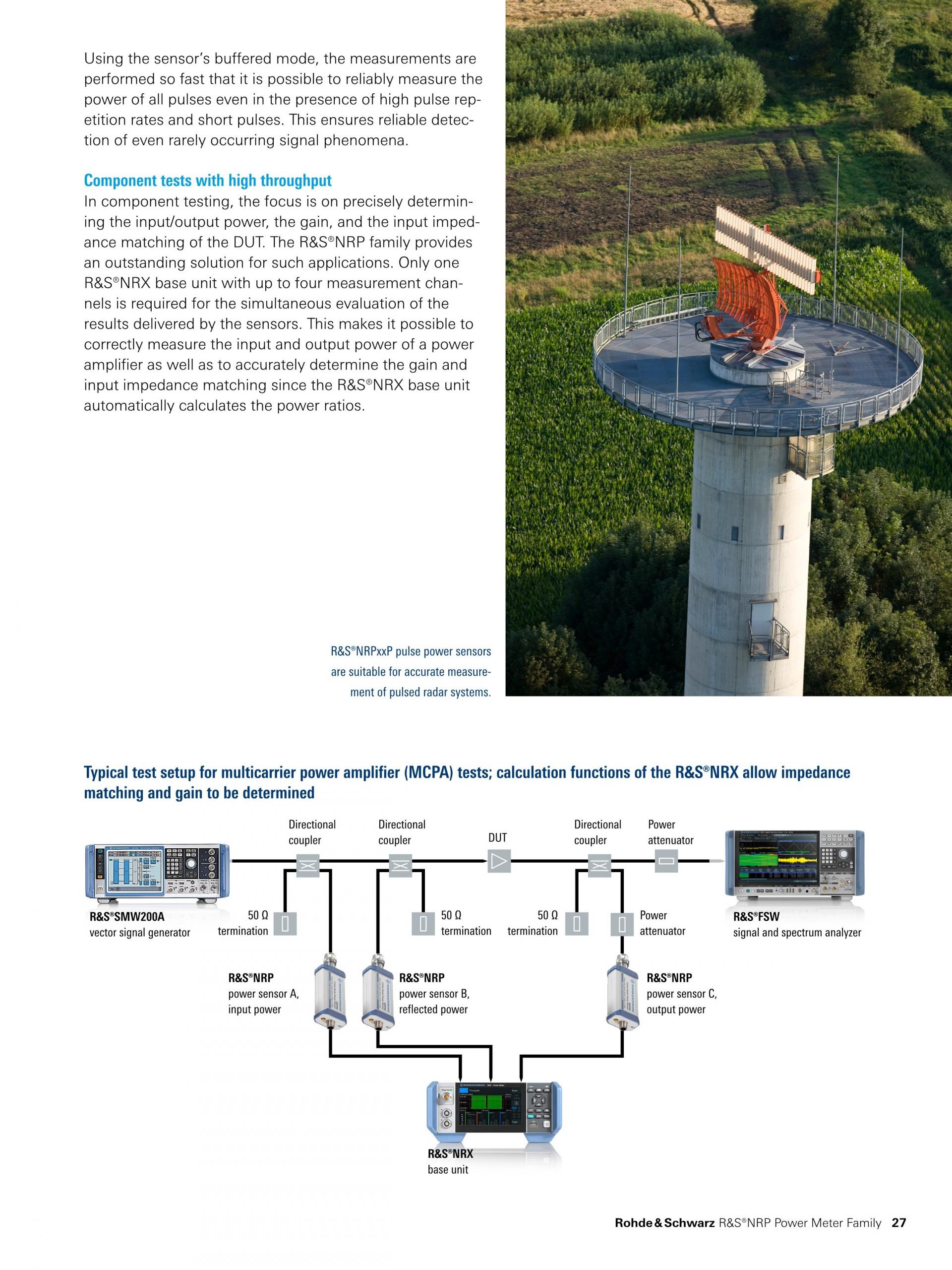

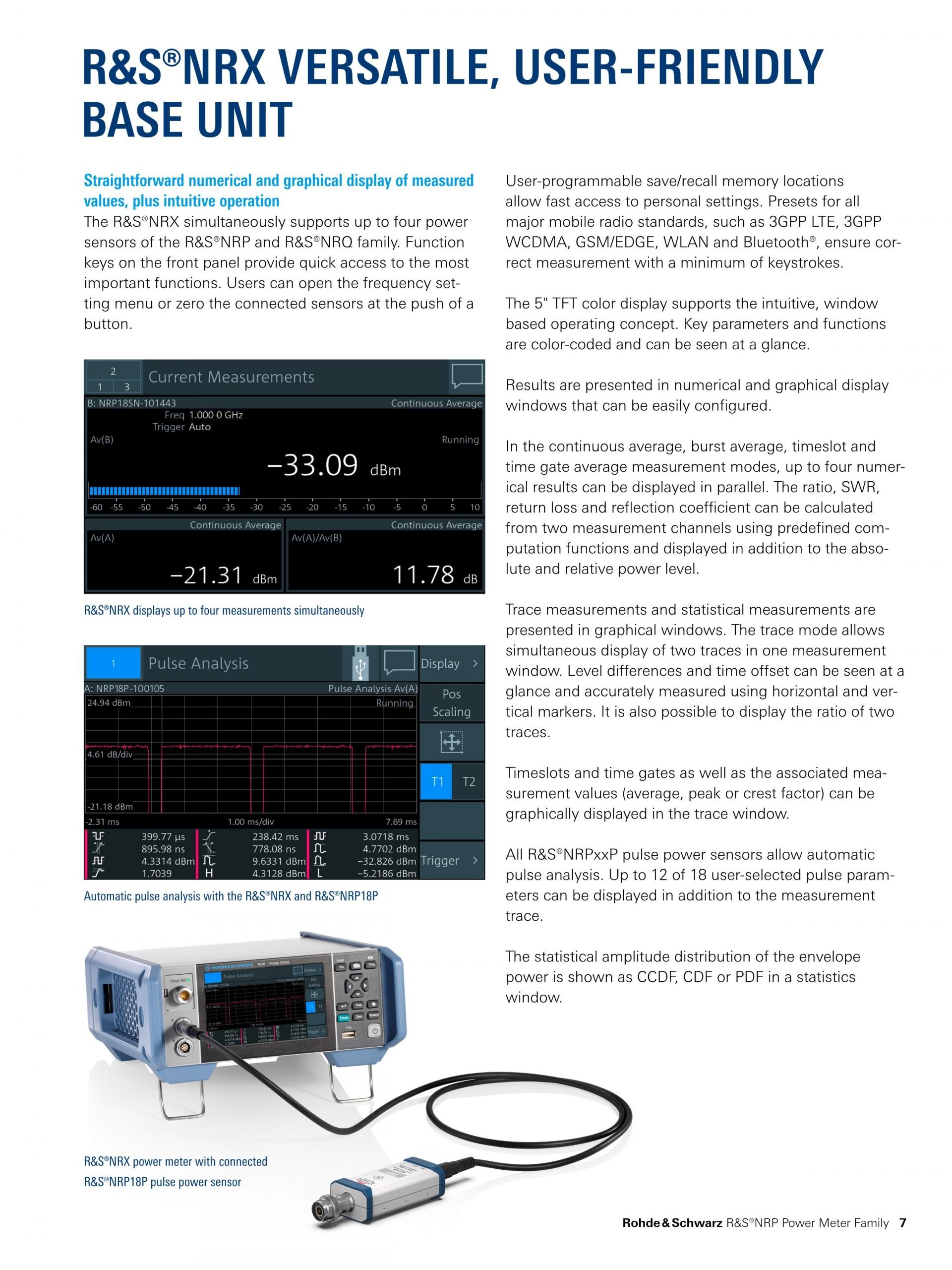

R&S®NRP18P 및 R&S®NRX를 사용한 테스트 설정 |

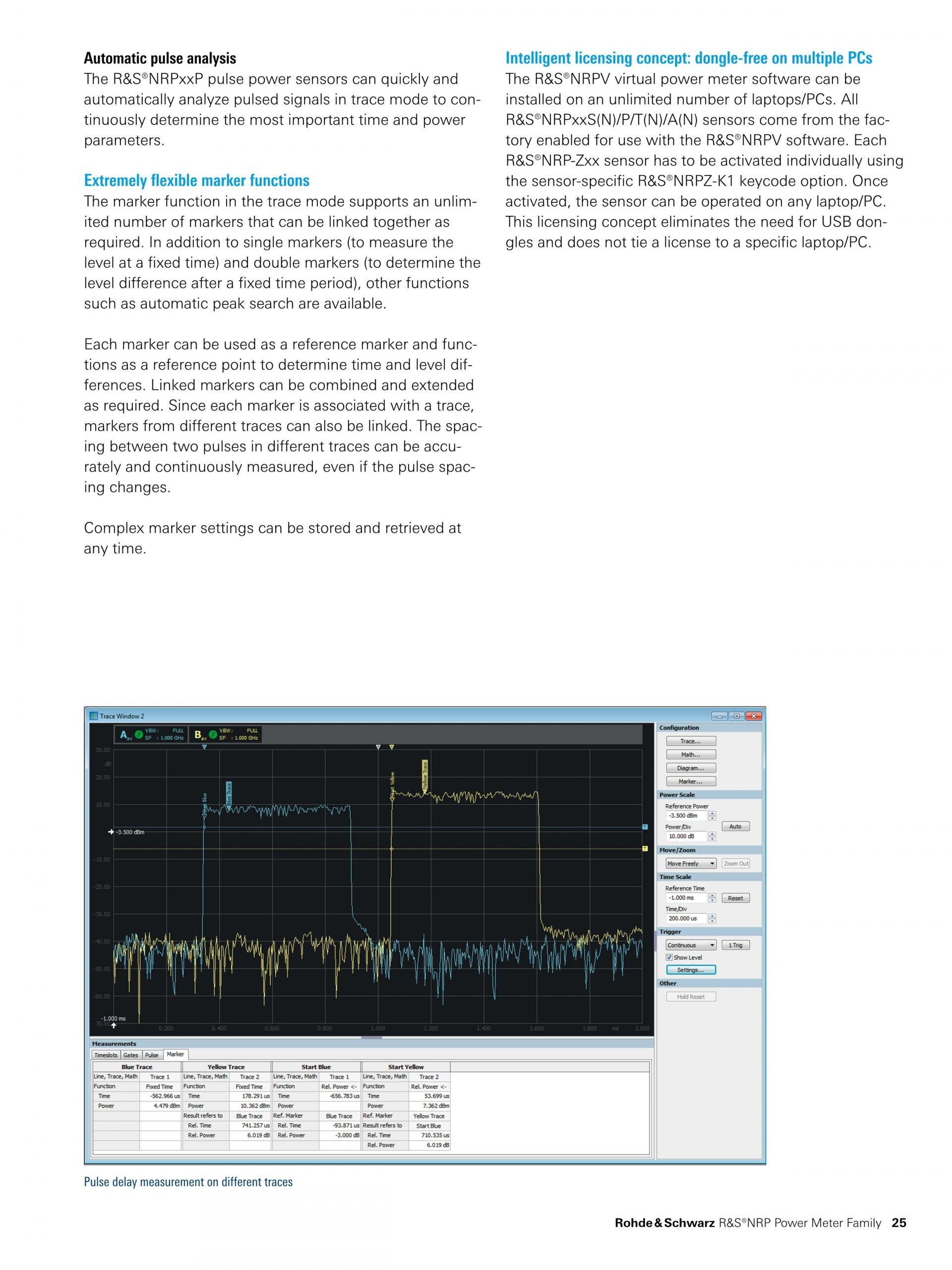

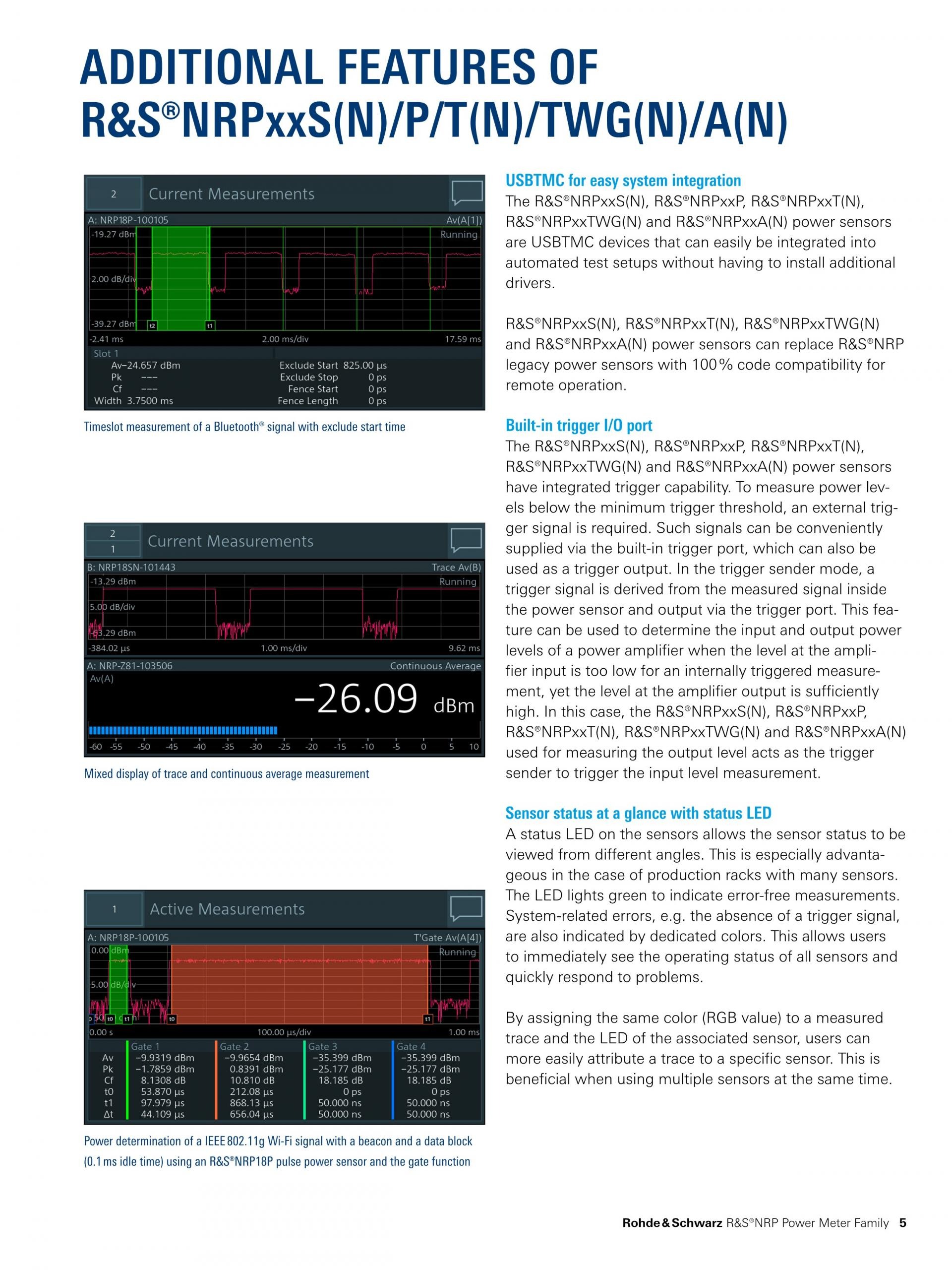

자동 펄스 분석

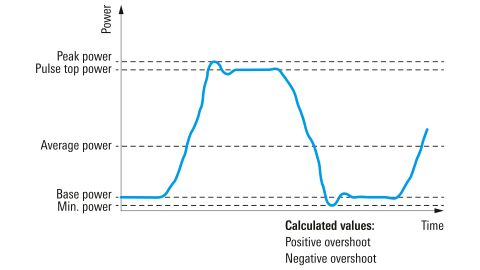

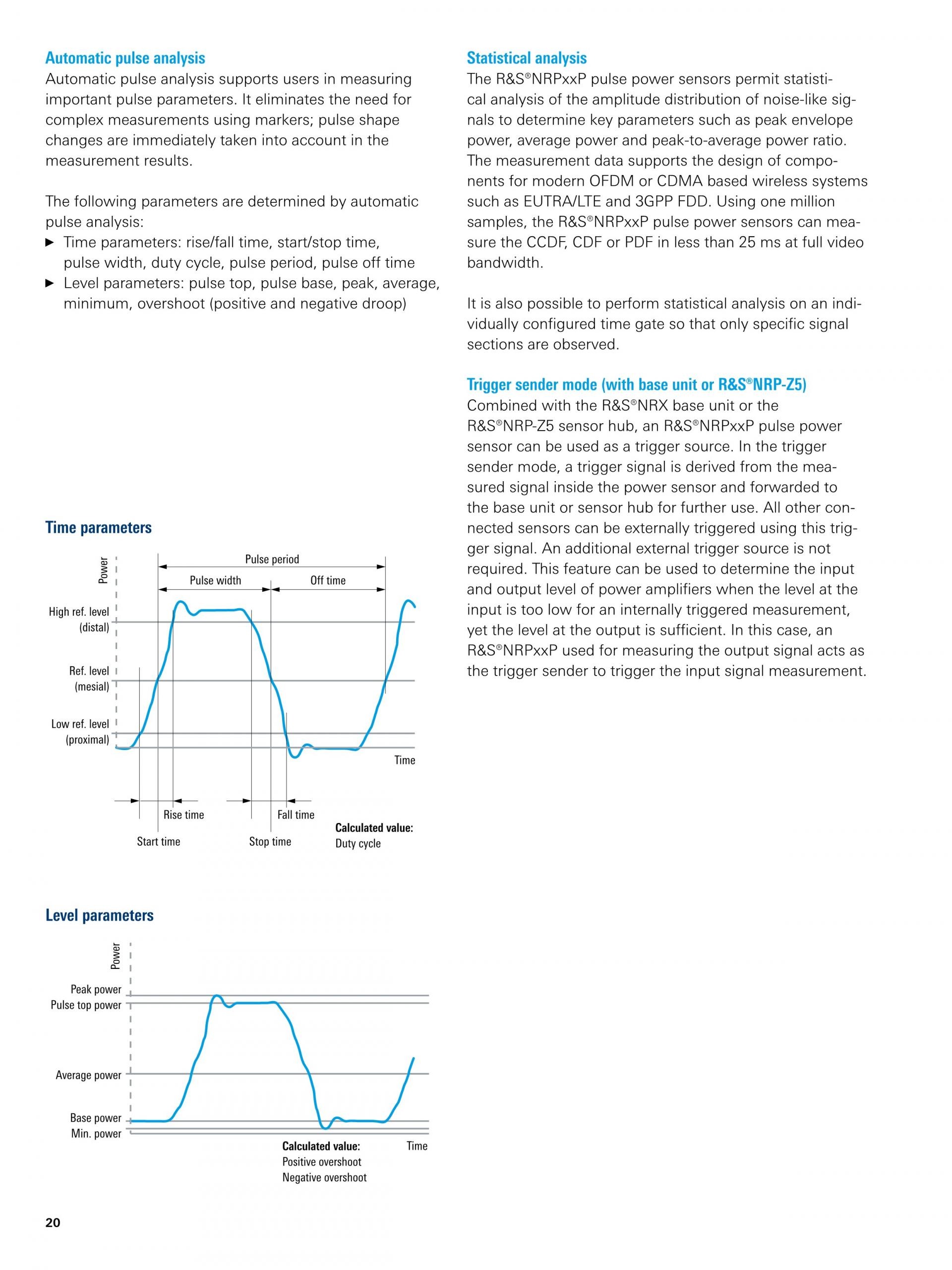

자동 펄스 분석은 중요한 펄스 매개변수를 측정하는 데 도움을 주어, 마커를 사용한 복잡한 측정의 필요성을 없앱니다. 펄스 형태의 변화는 측정 결과에 즉시 반영됩니다.
|
|

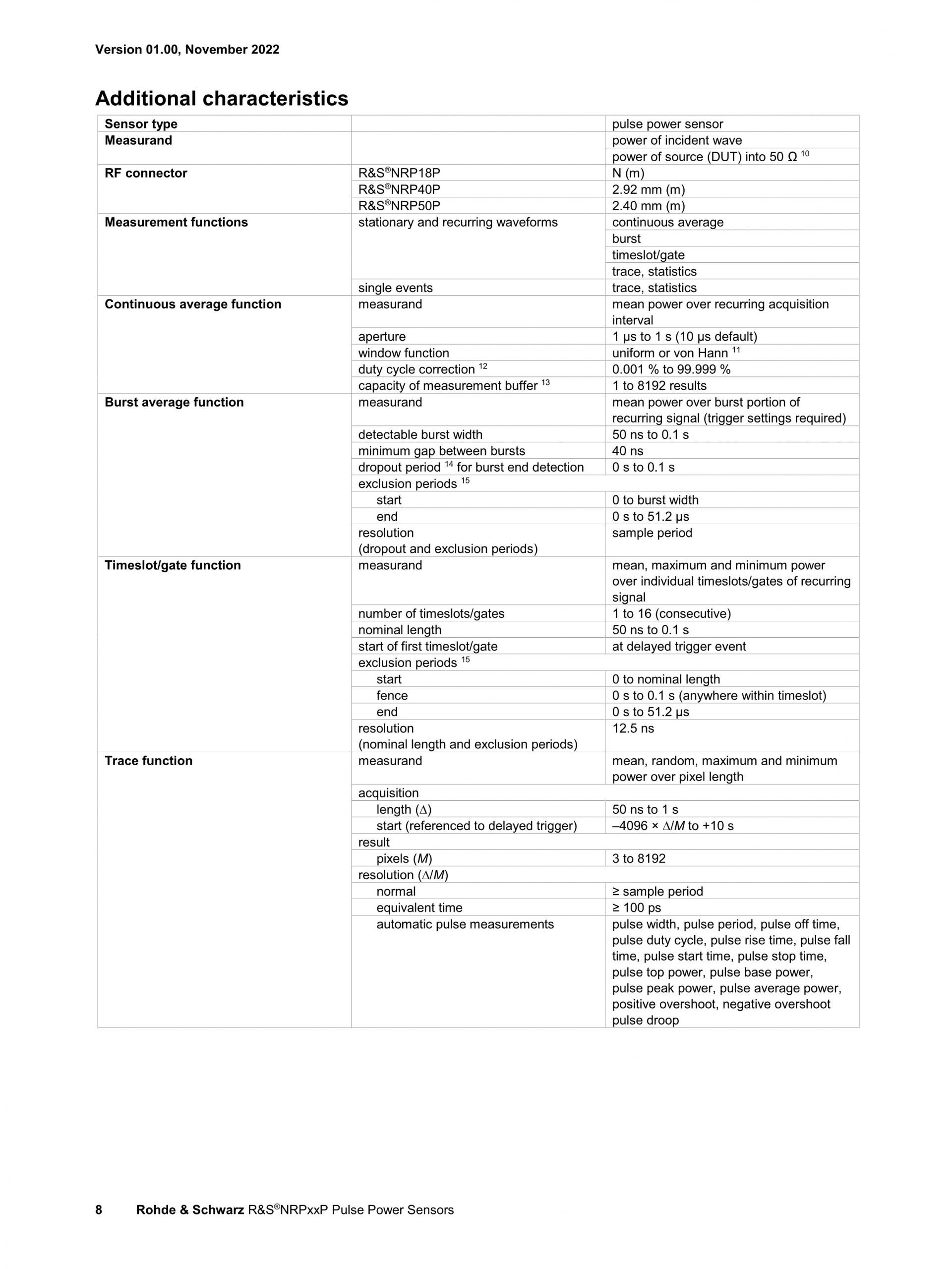

시간 파라미터레이더 애플리케이션에 적합

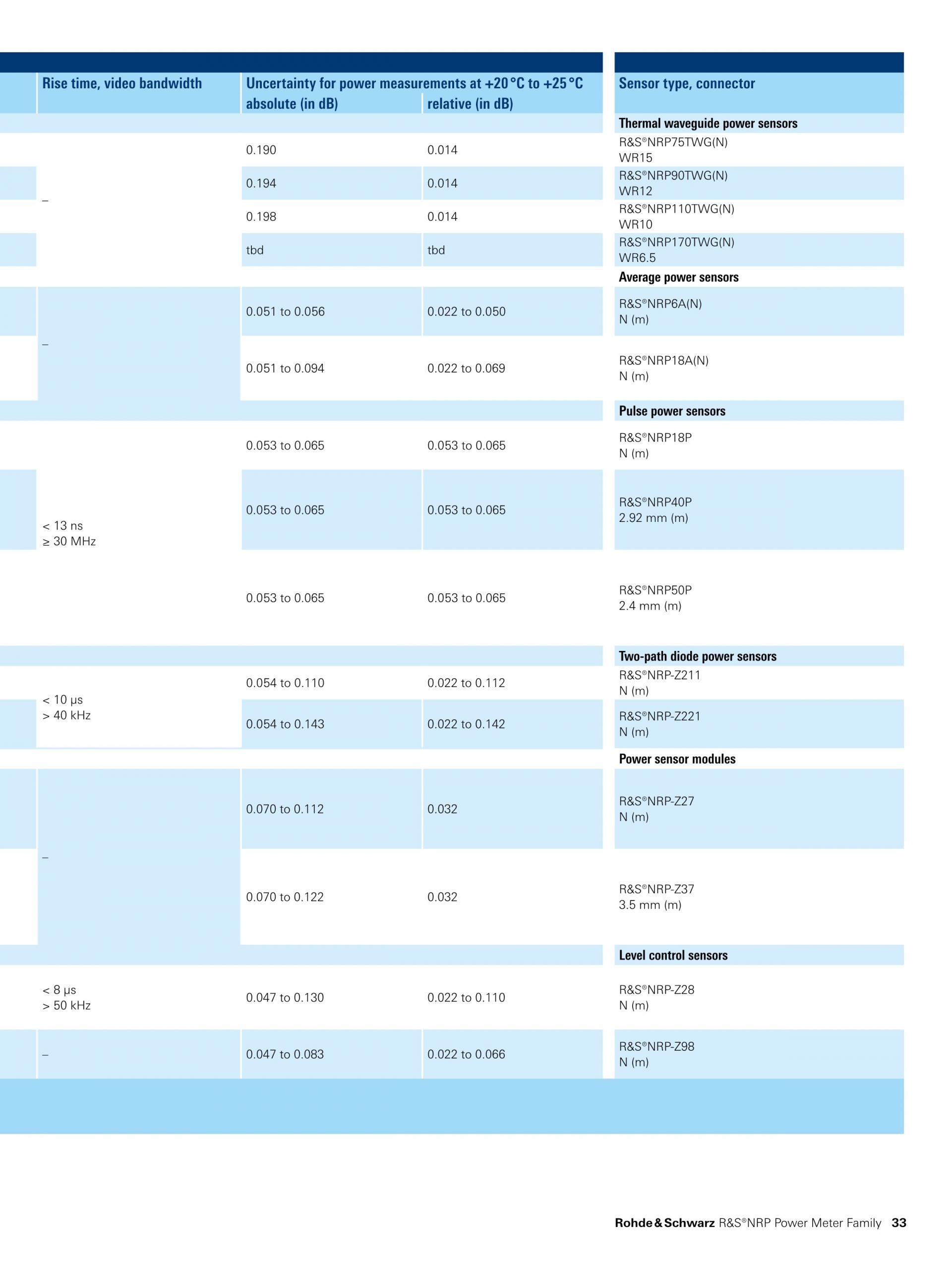

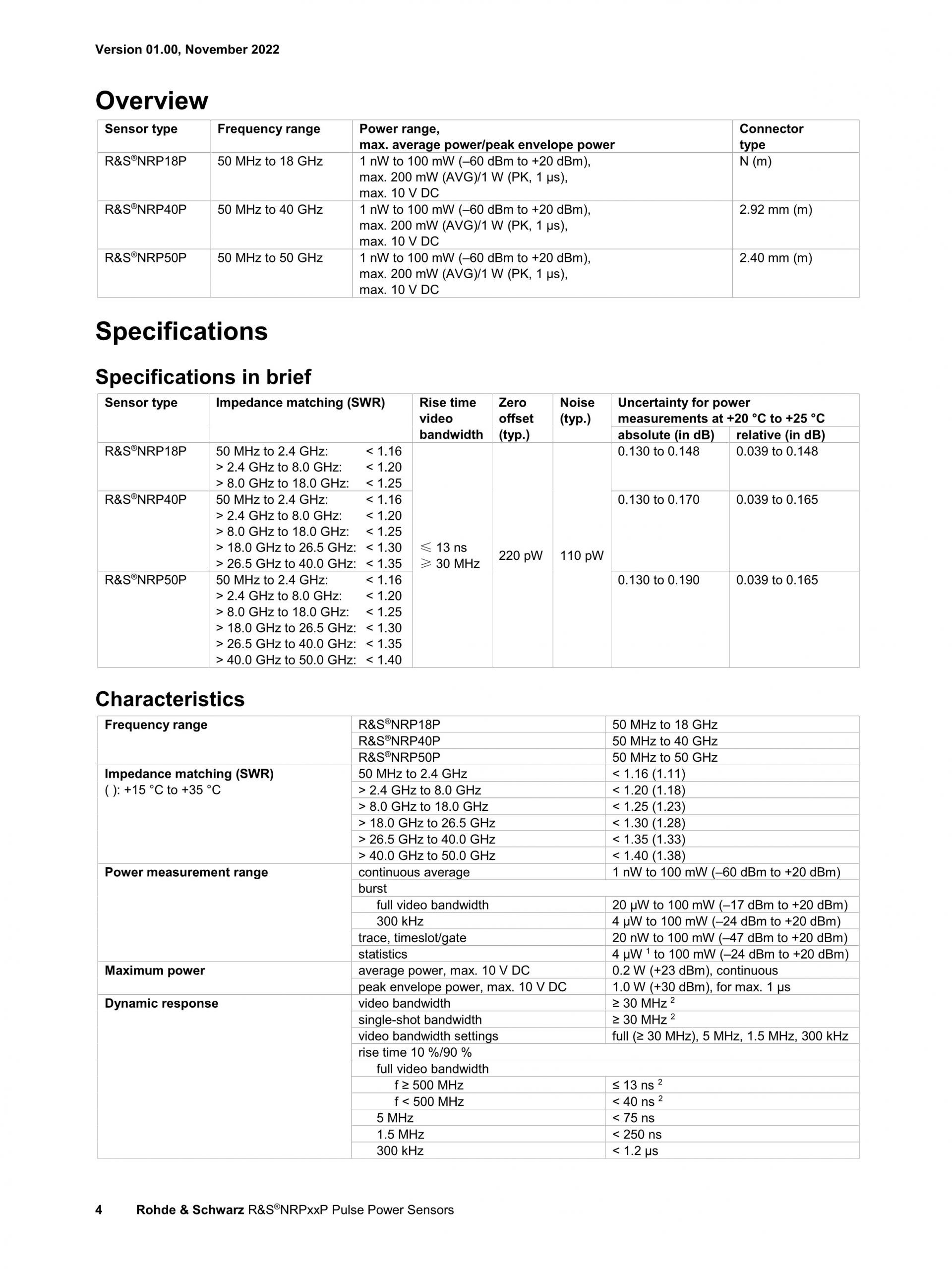

R&S®NRPxxP 펄스 전력 센서는 펄스 및/또는 변조된 신호 분석에 완벽합니다. 80 Msample/s의 높은 샘플링 비율은 12.5 ns의 시간 해상도로 레이더 펄스의 전력 엔빌로프를 재구성할 수 있게 합니다. 자동 펄스 분석 기능은 테스트를 간소화하고 가속화하기 위해 15가지 중요한 펄스 매개변수를 자동으로 측정할 수 있습니다. |
|

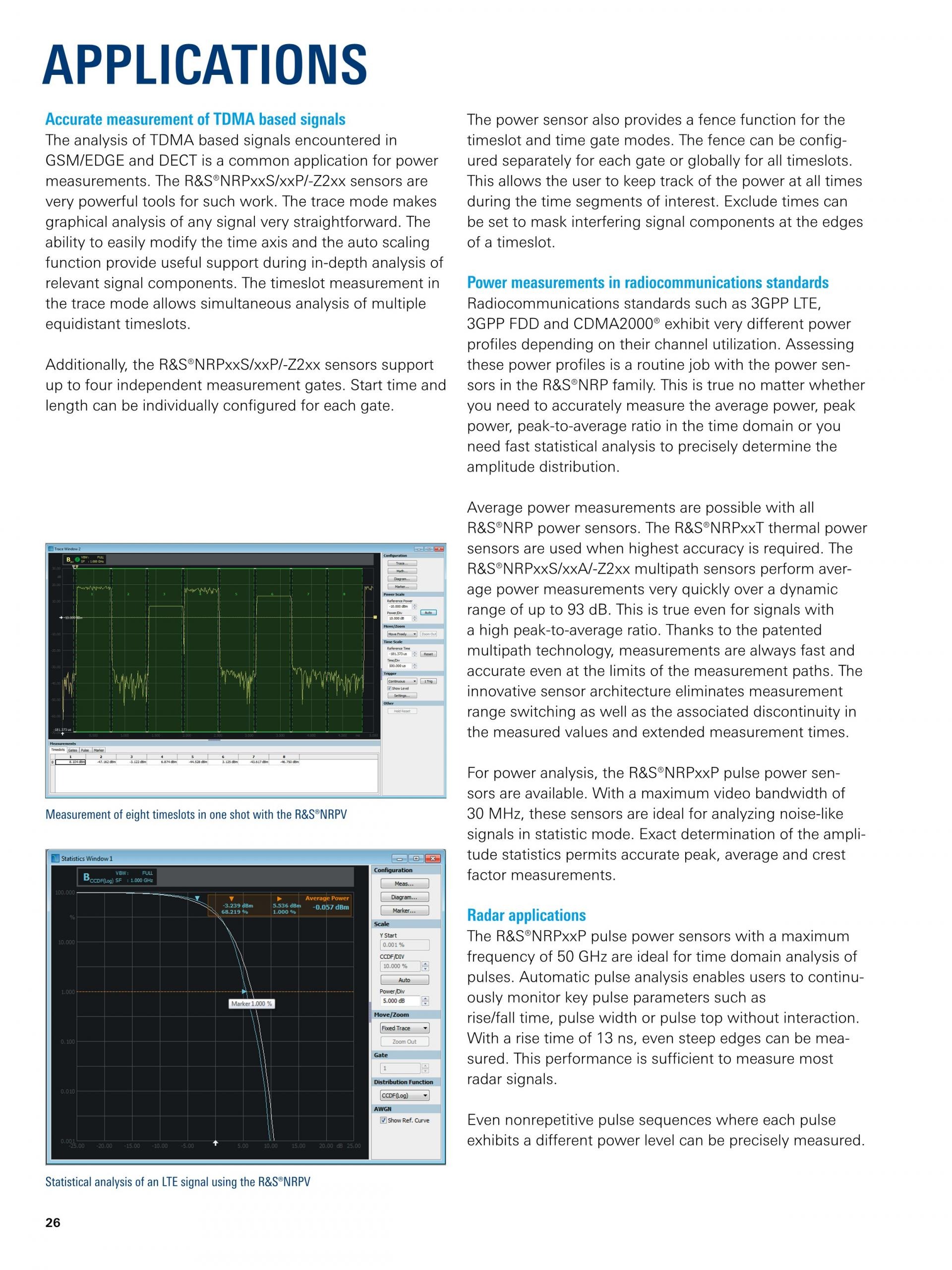

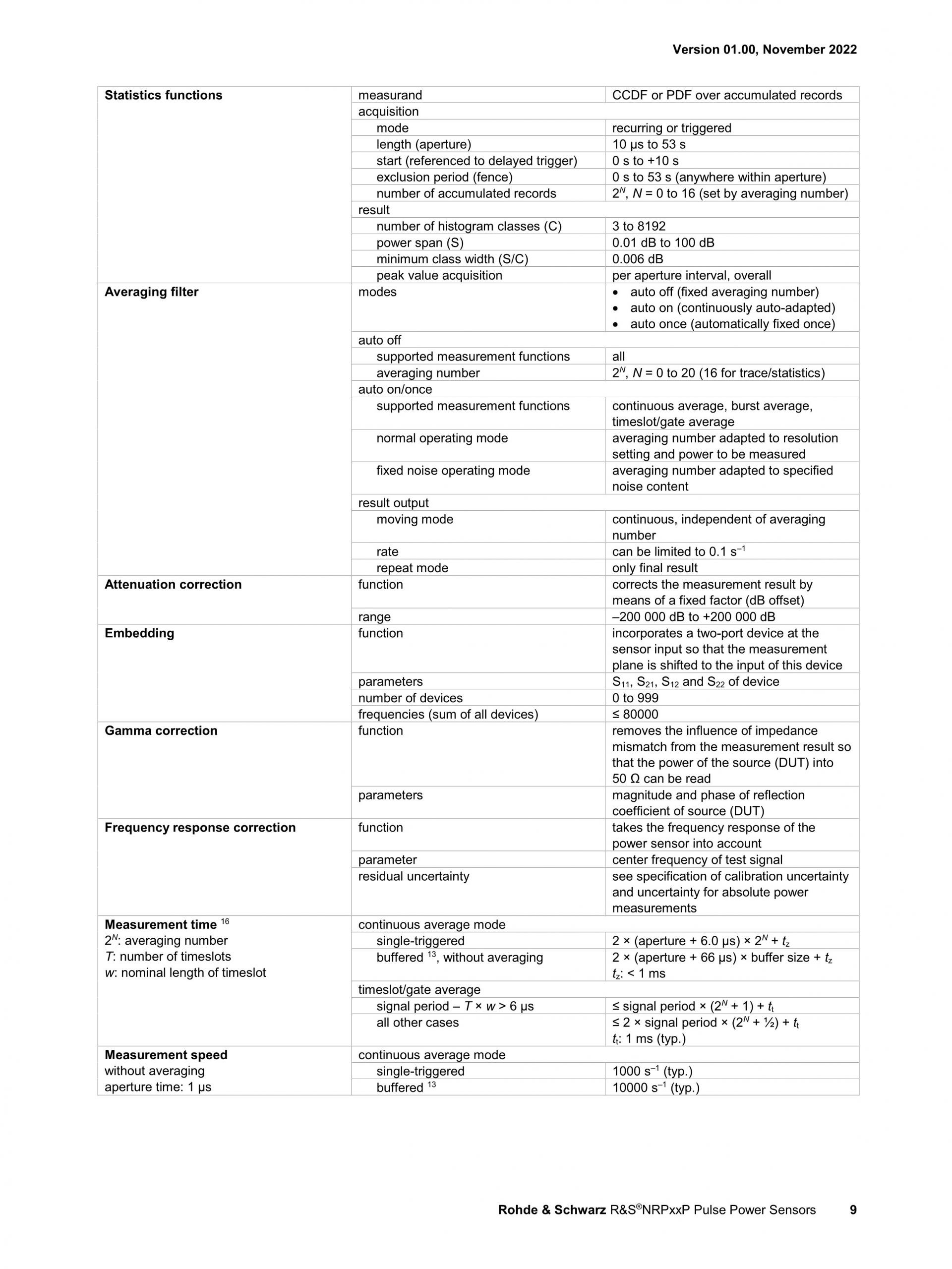

통계 분석
R&S®NRPxxP 펄스 전력 센서는 노이즈와 유사한 신호의 진폭 분포에 대한 통계적 분석을 허용하여 피크 엔빌로프 전력, 평균 전력 및 피크 대 평균 전력 비율과 같은 핵심 매개변수를 결정할 수 있습니다. CCDF, CDF 또는 PDF의 측정은 R&S®NRPxxP 펄스 전력 센서를 사용하여 전체 비디오 대역폭에서 100만 샘플을 사용하여 25ms 미만으로 수행될 수 있습니다. |

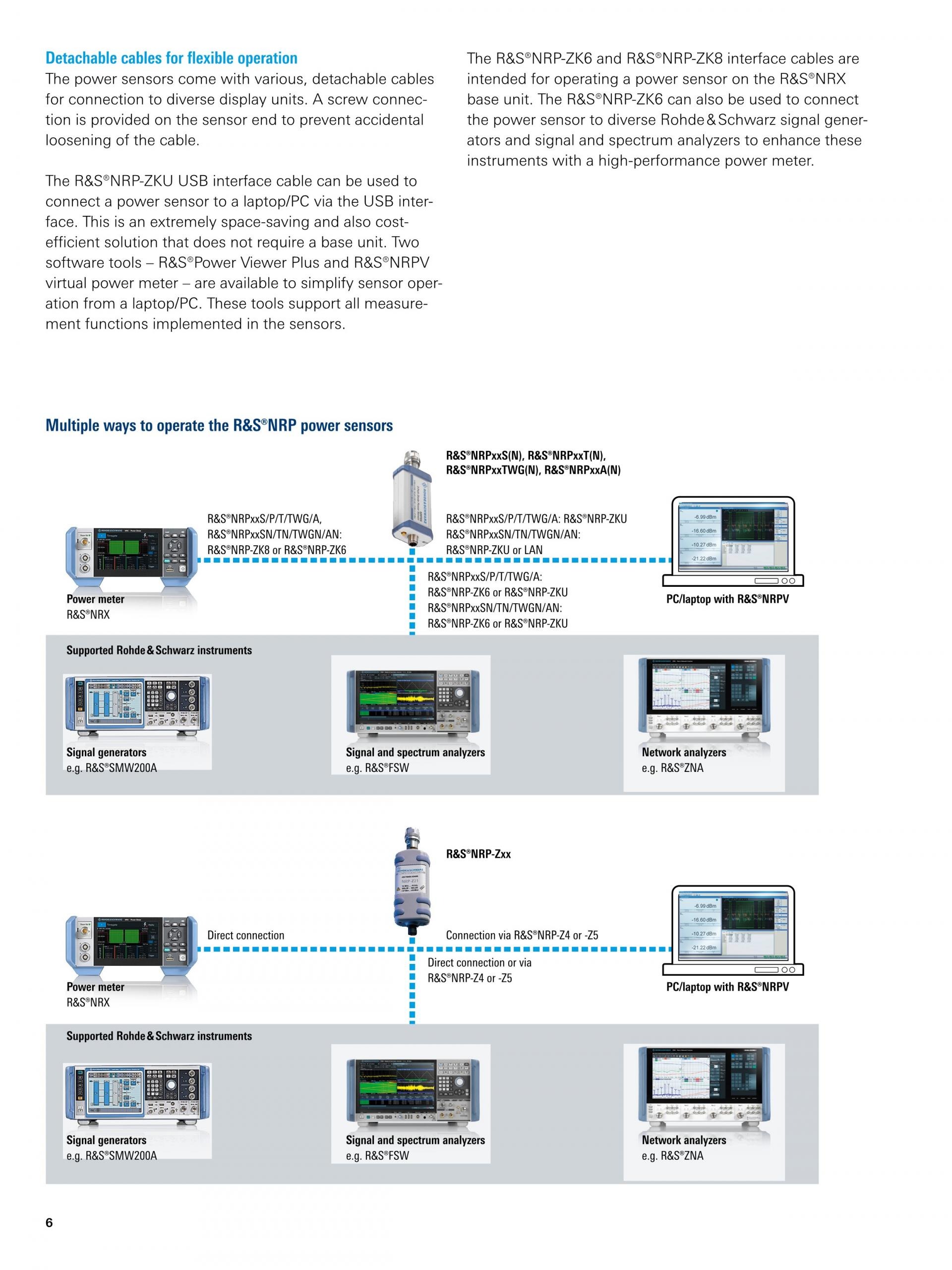

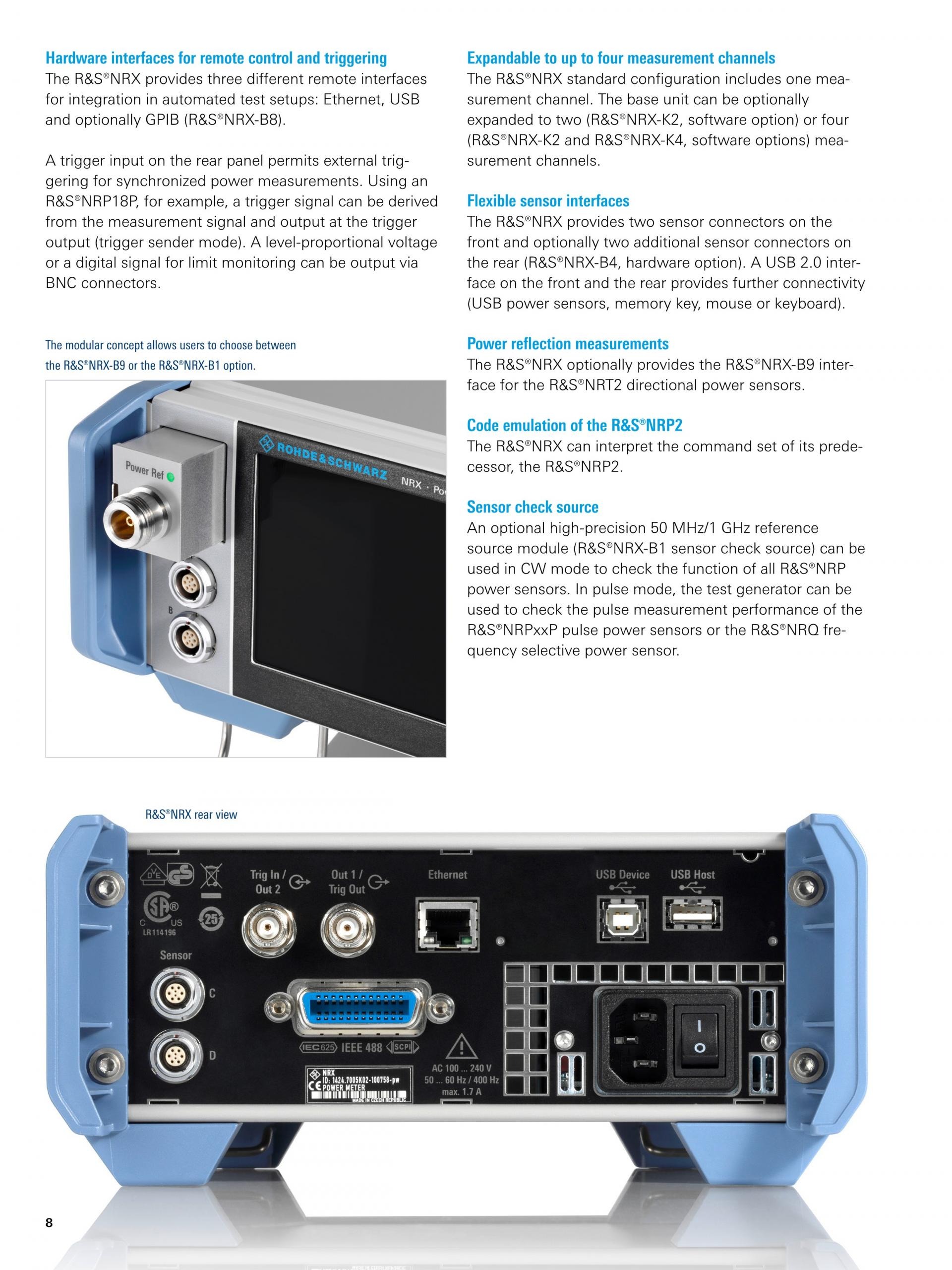

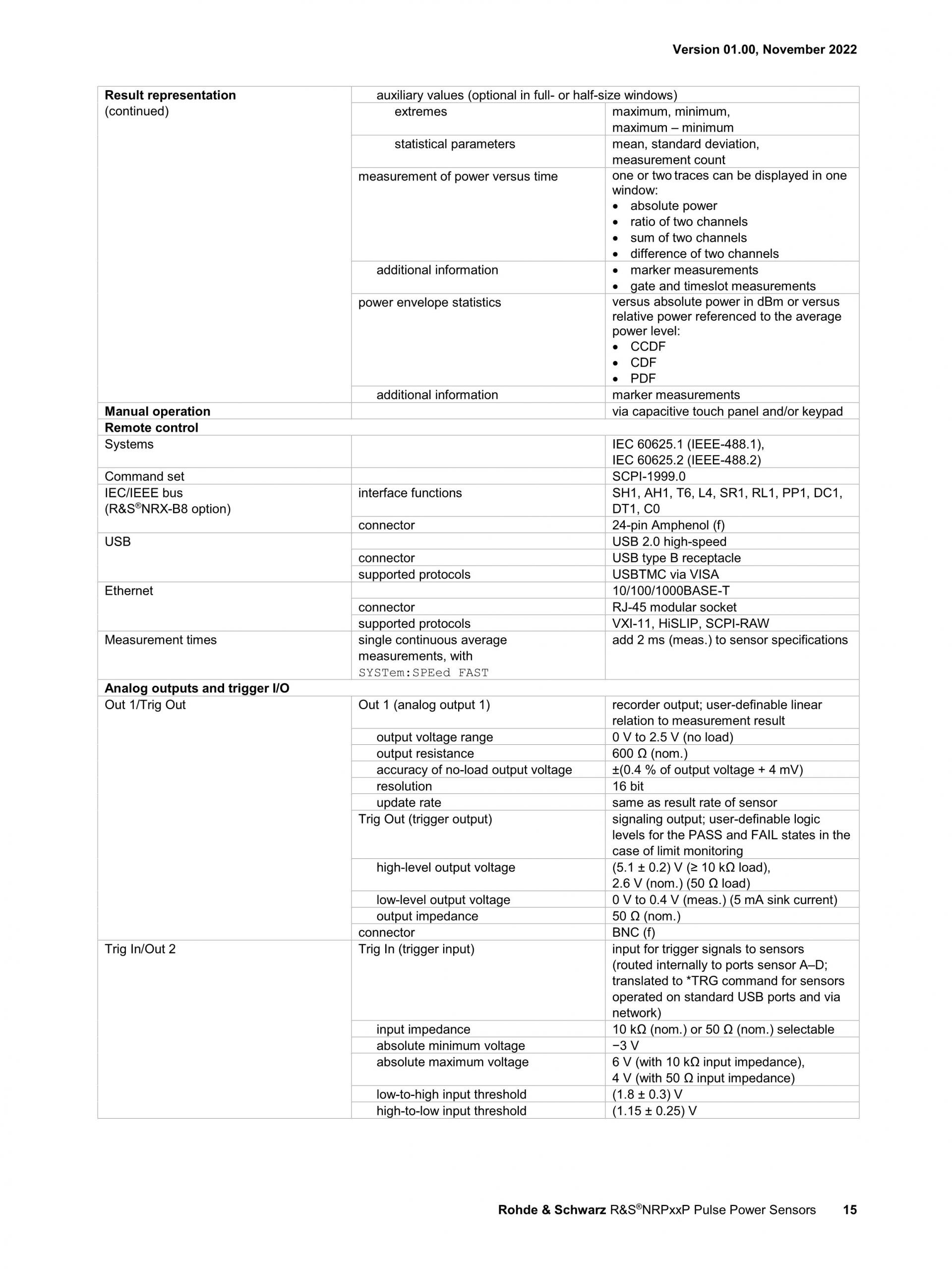

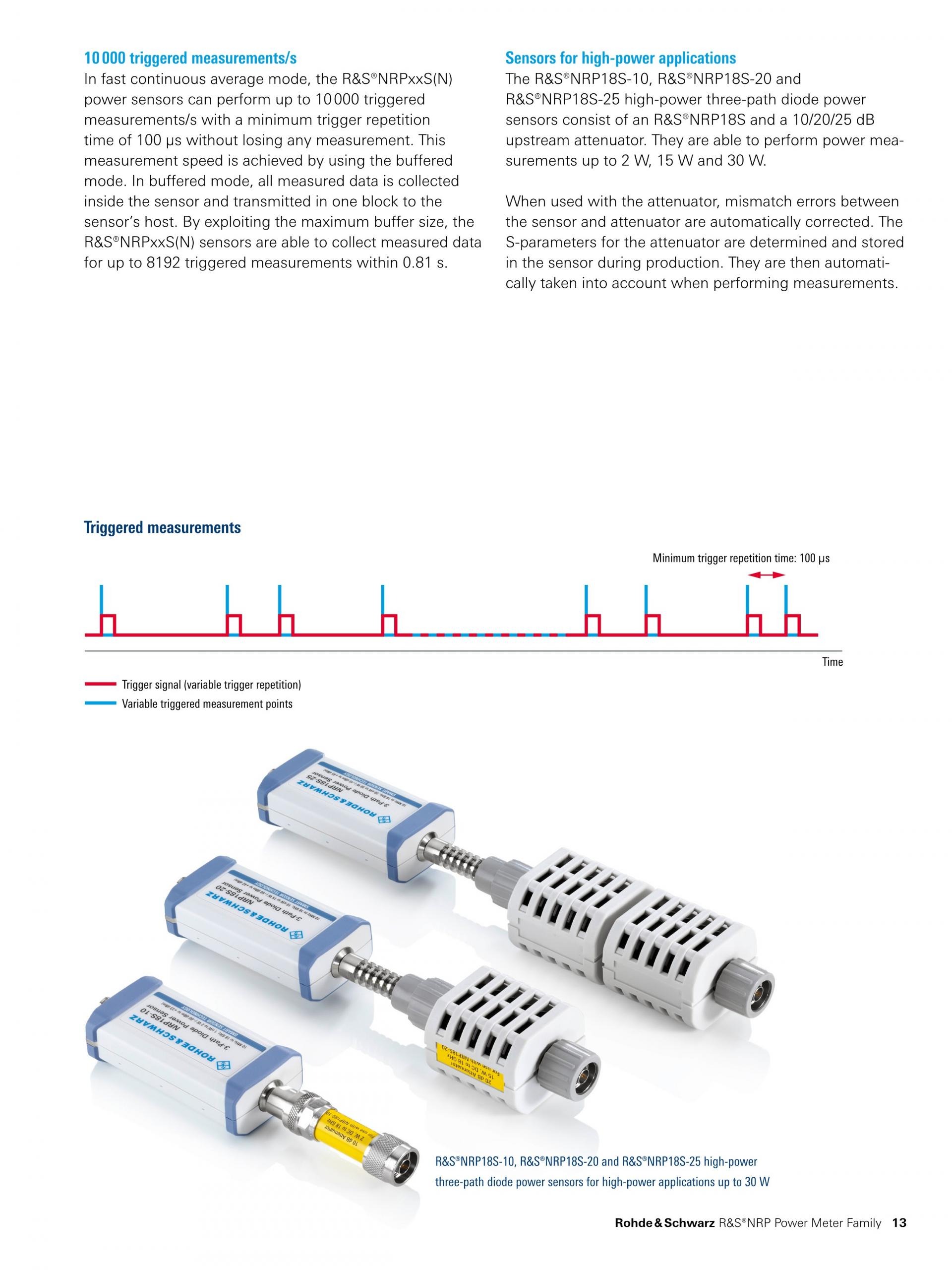

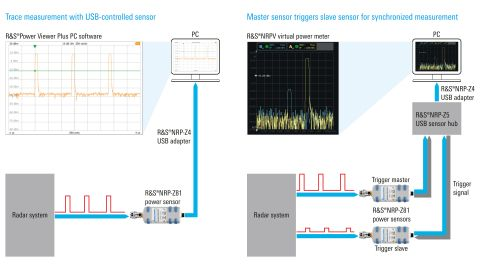

트리거 송신 모드
R&S®NRX 기본 장치 또는 R&S®NRP-Z5 센서 허브와 결합될 때, R&S®NRPxxP 펄스 전력 센서는 트리거 소스로 사용될 수 있습니다. 트리거 송신 모드에서는 전력 센서 내부에서 측정된 신호로부터 트리거 신호가 파생되어 기본 장치 또는 센서 허브로 전송되어 추가적으로 사용됩니다. 이 트리거 신호를 사용하여 모든 다른 연결된 센서들은 외부적으로 트리거될 수 있습니다. |
R&S®NRP-Z5를 이용한 조작 |

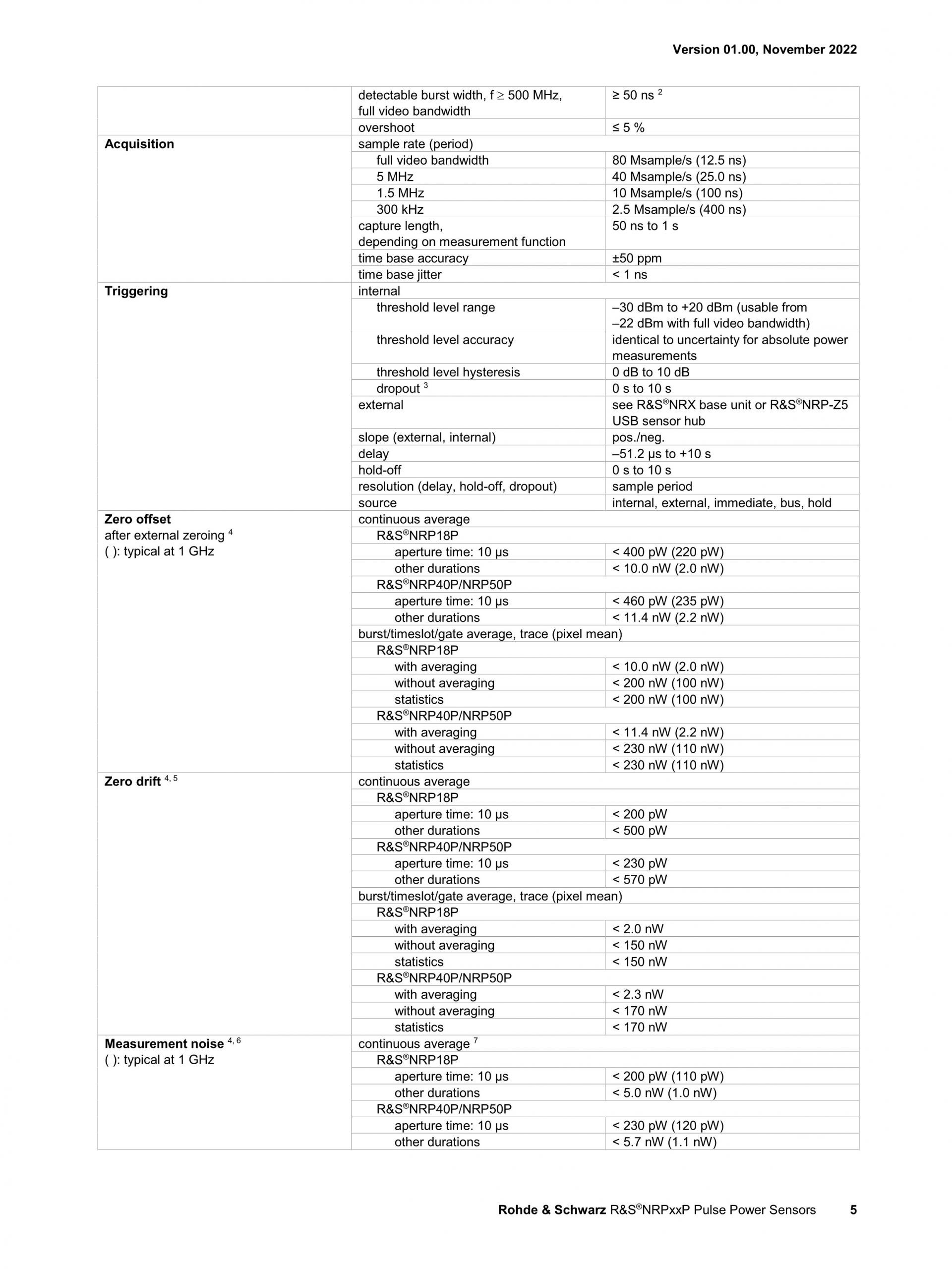

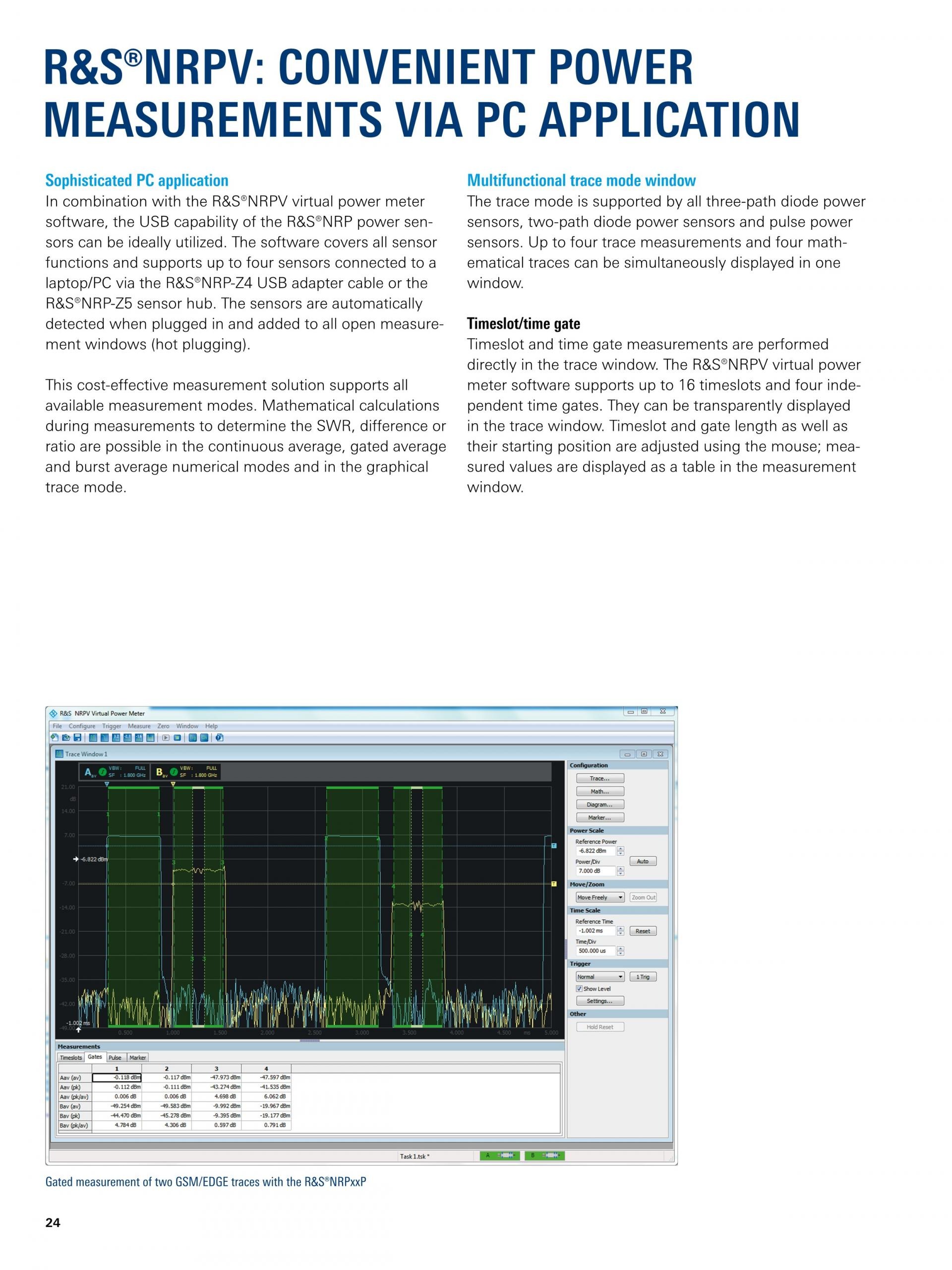

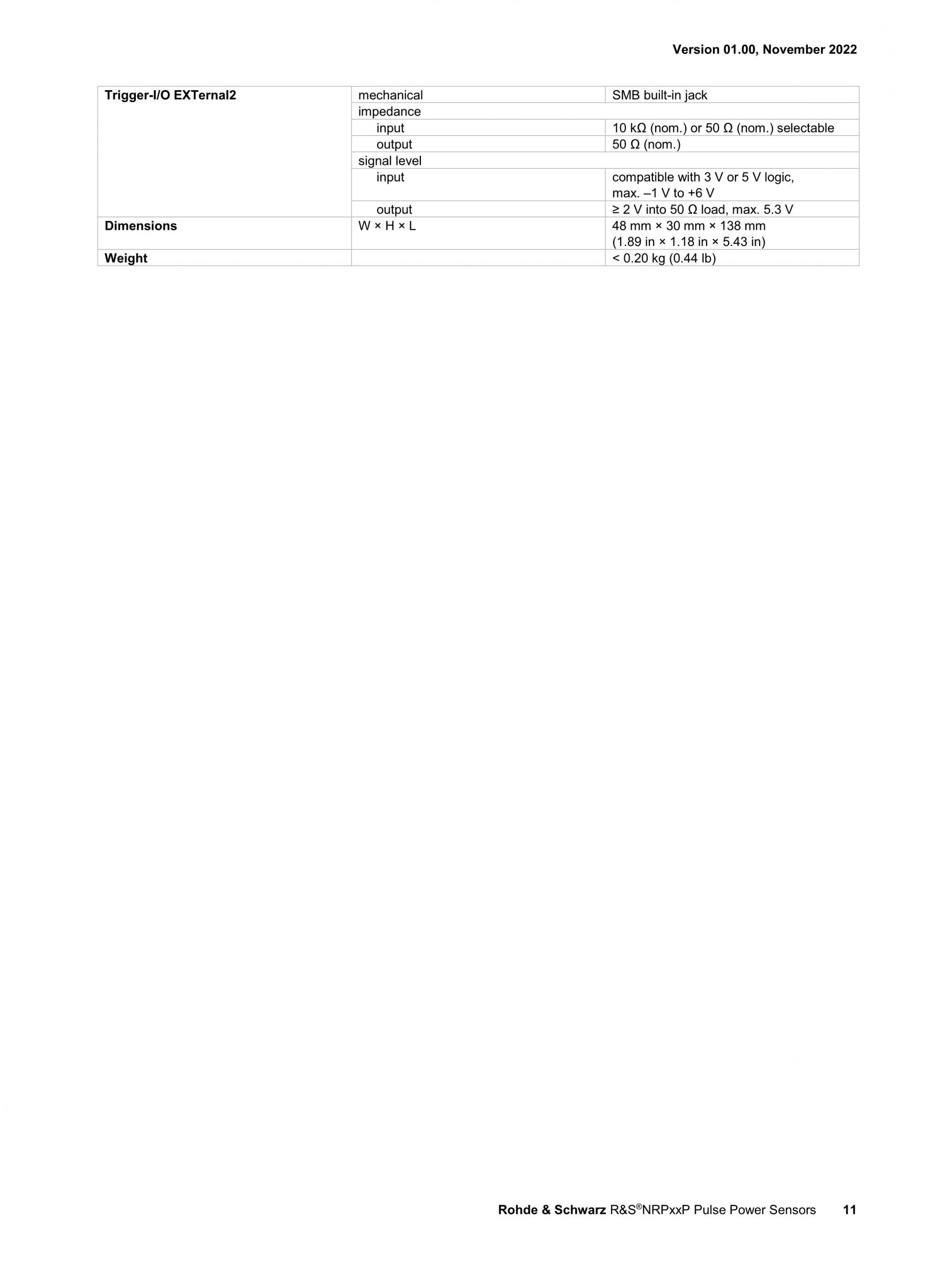

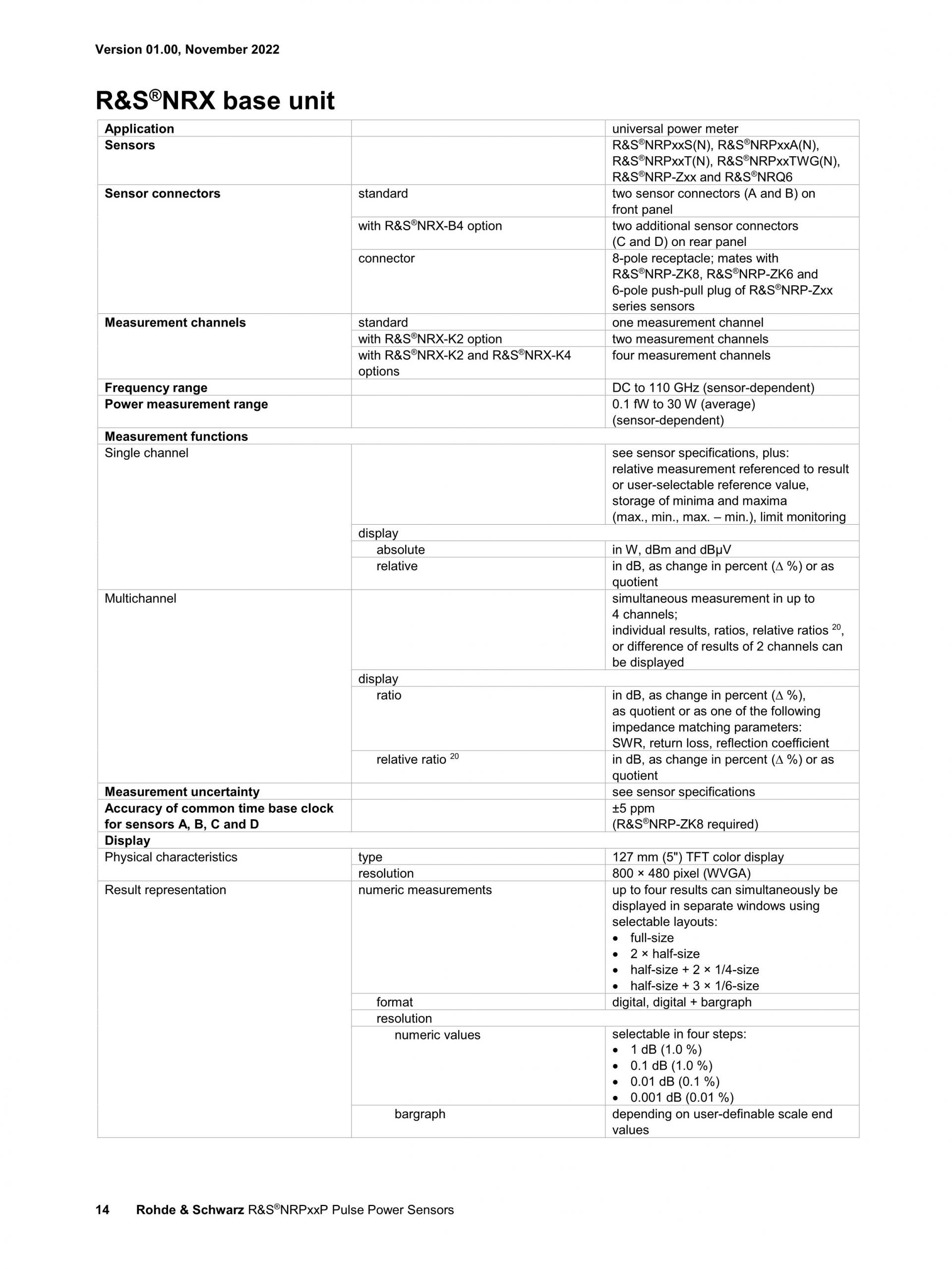

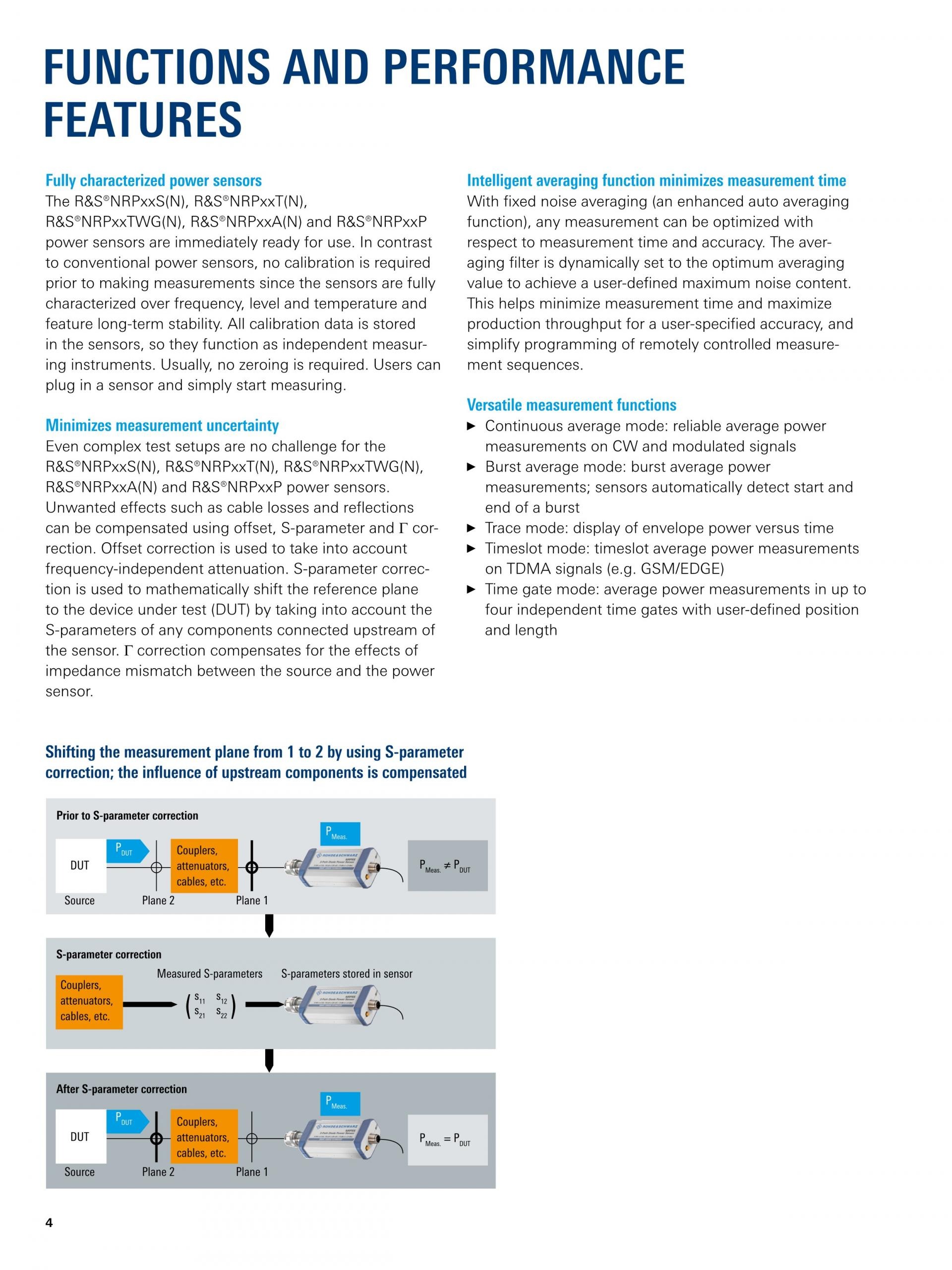

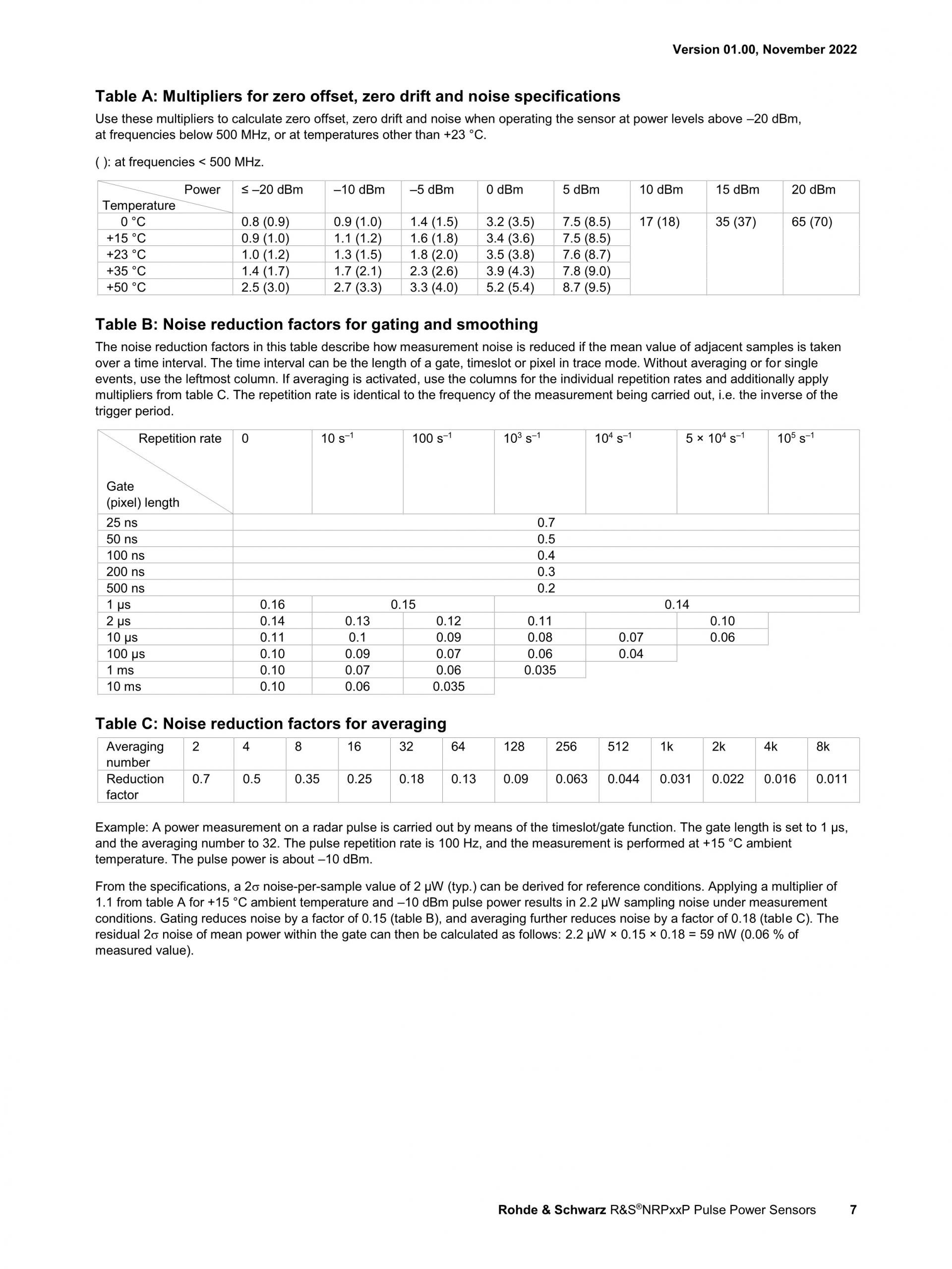

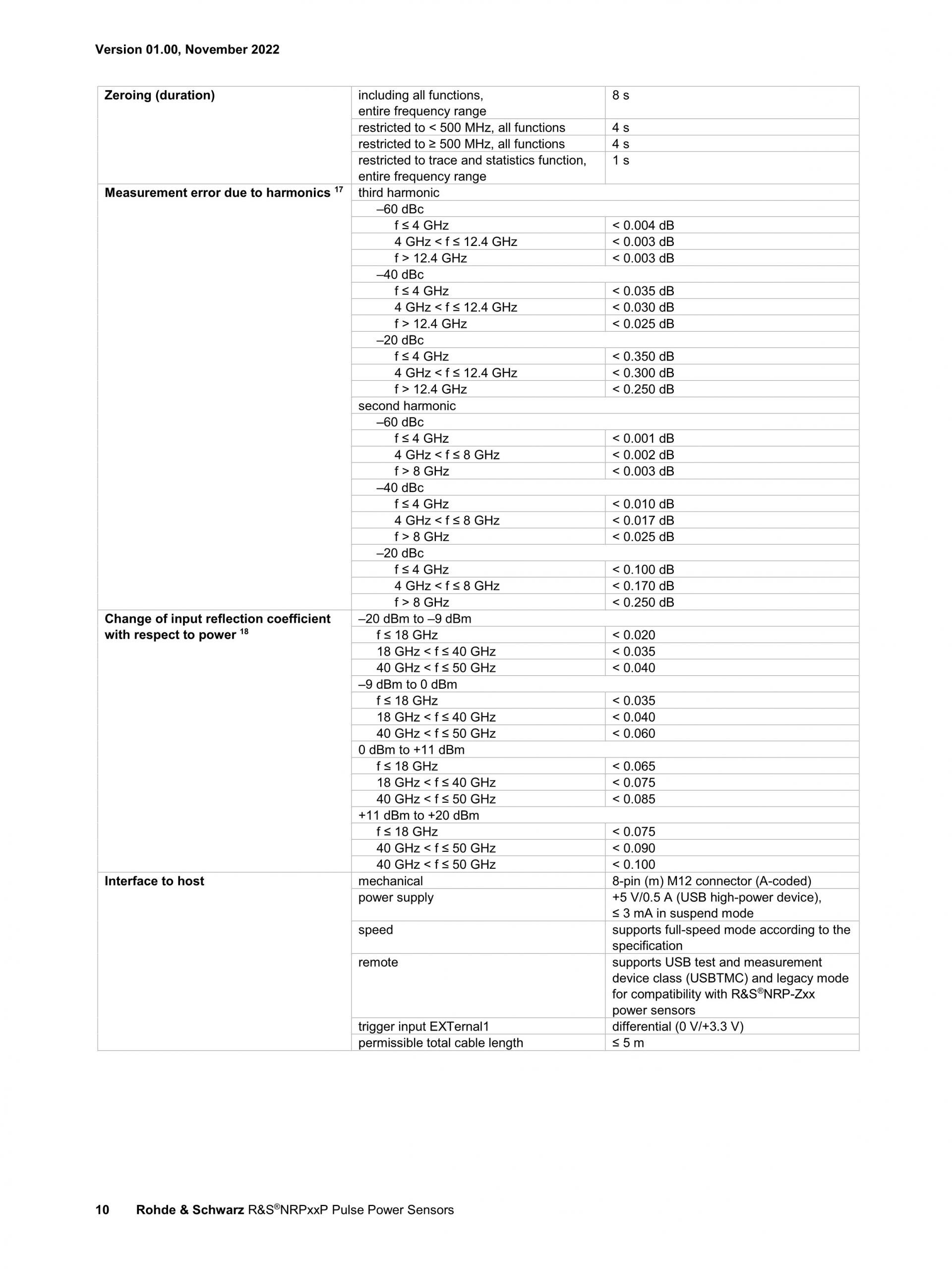

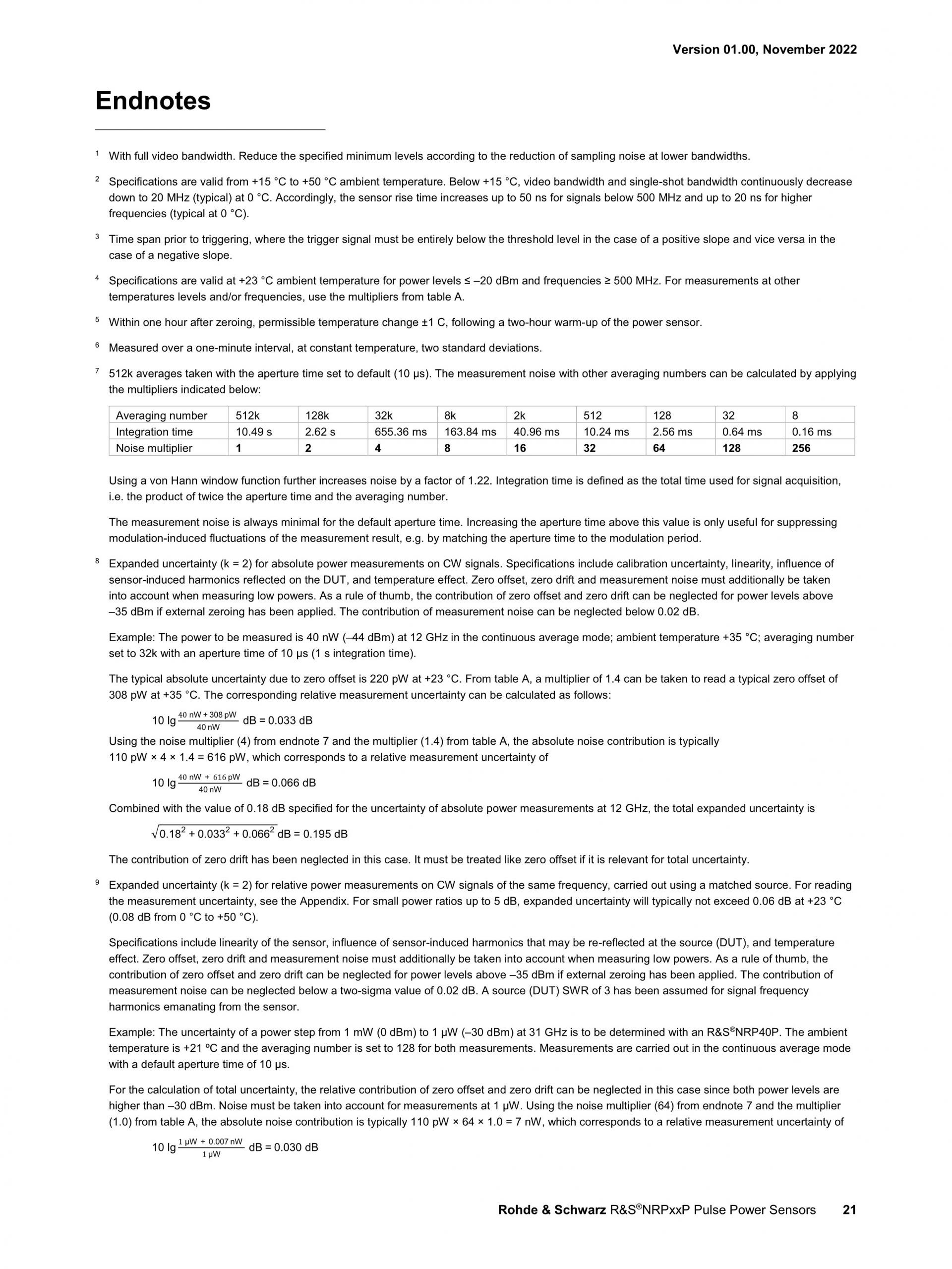

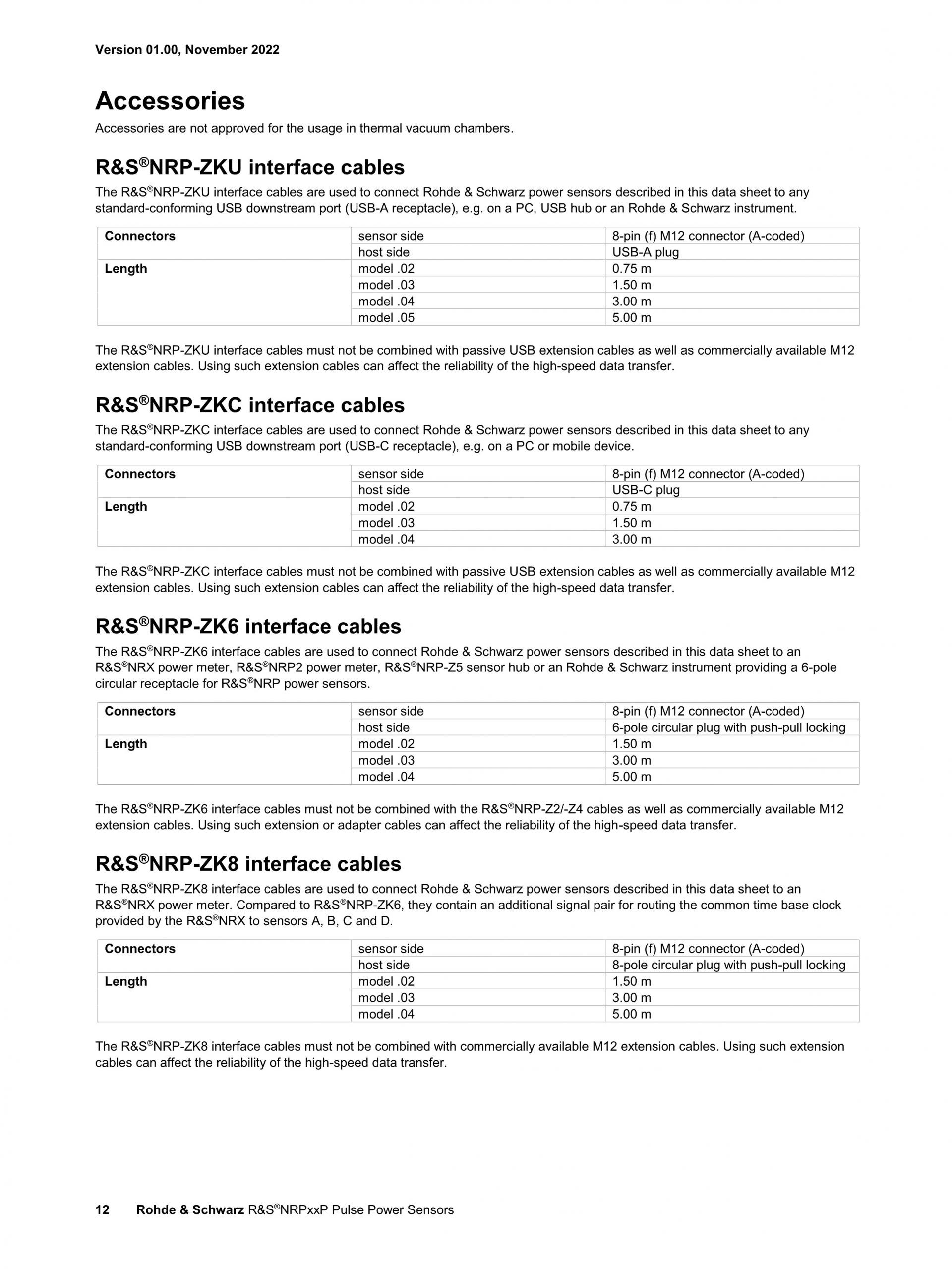

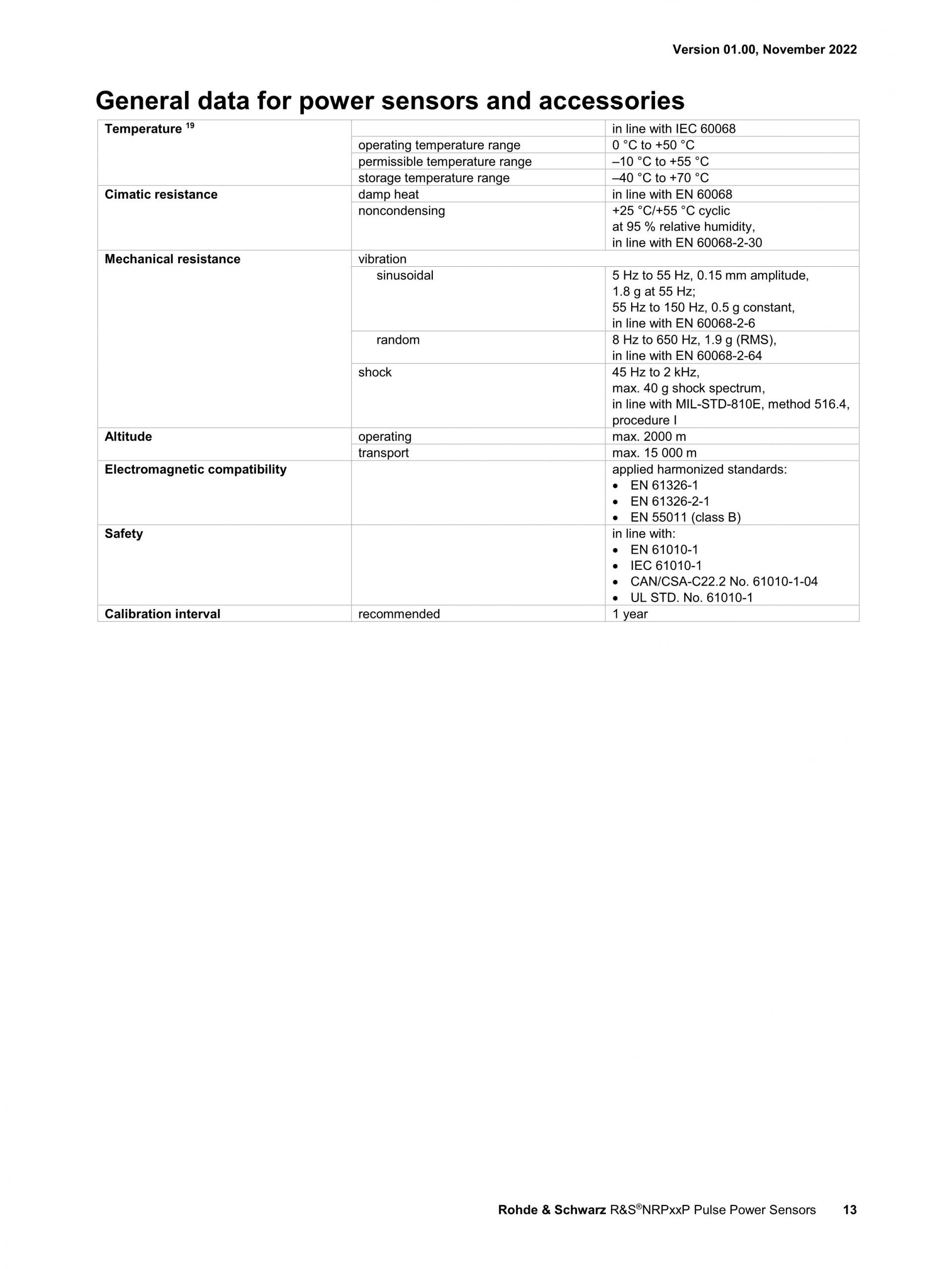

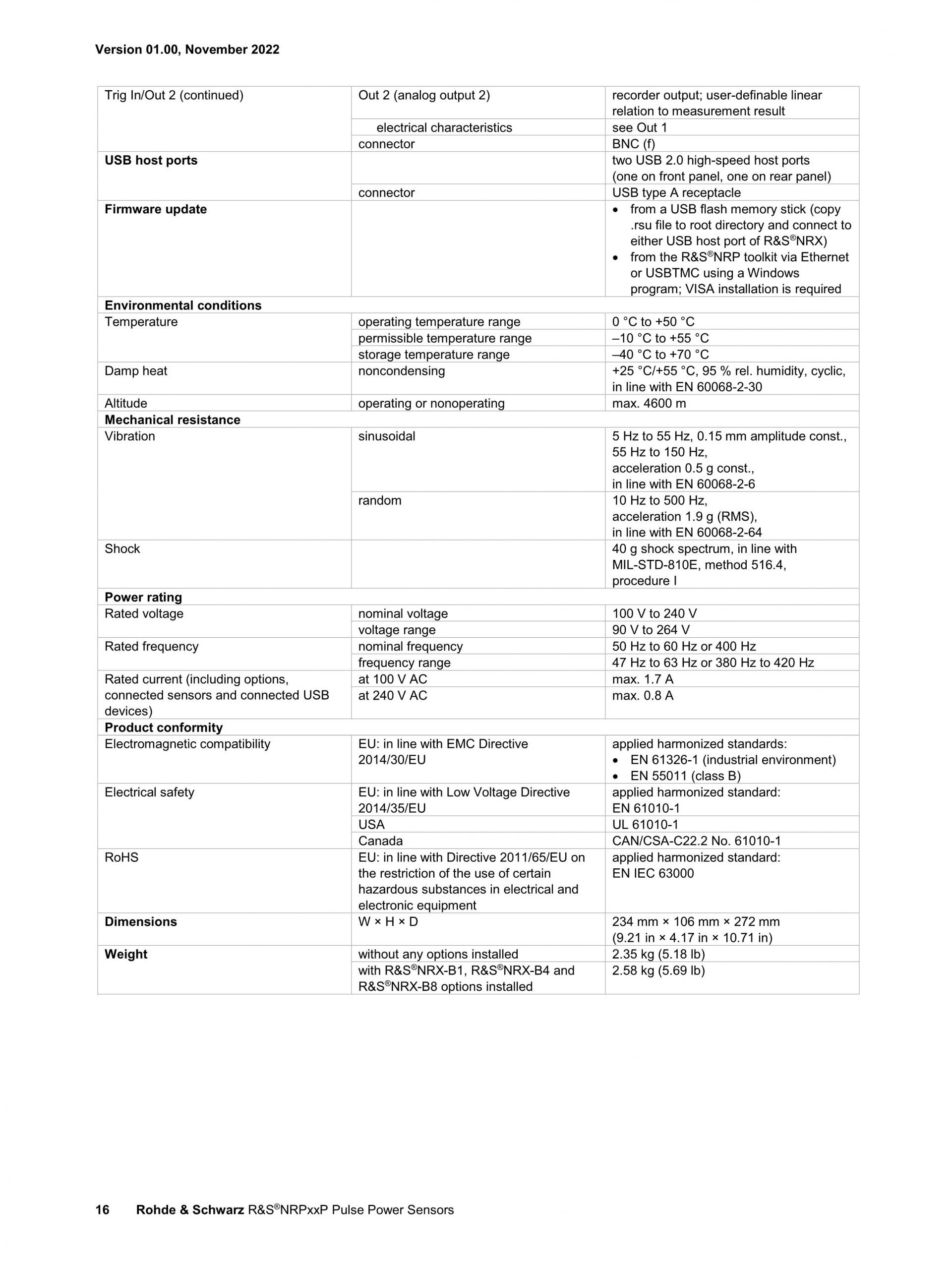

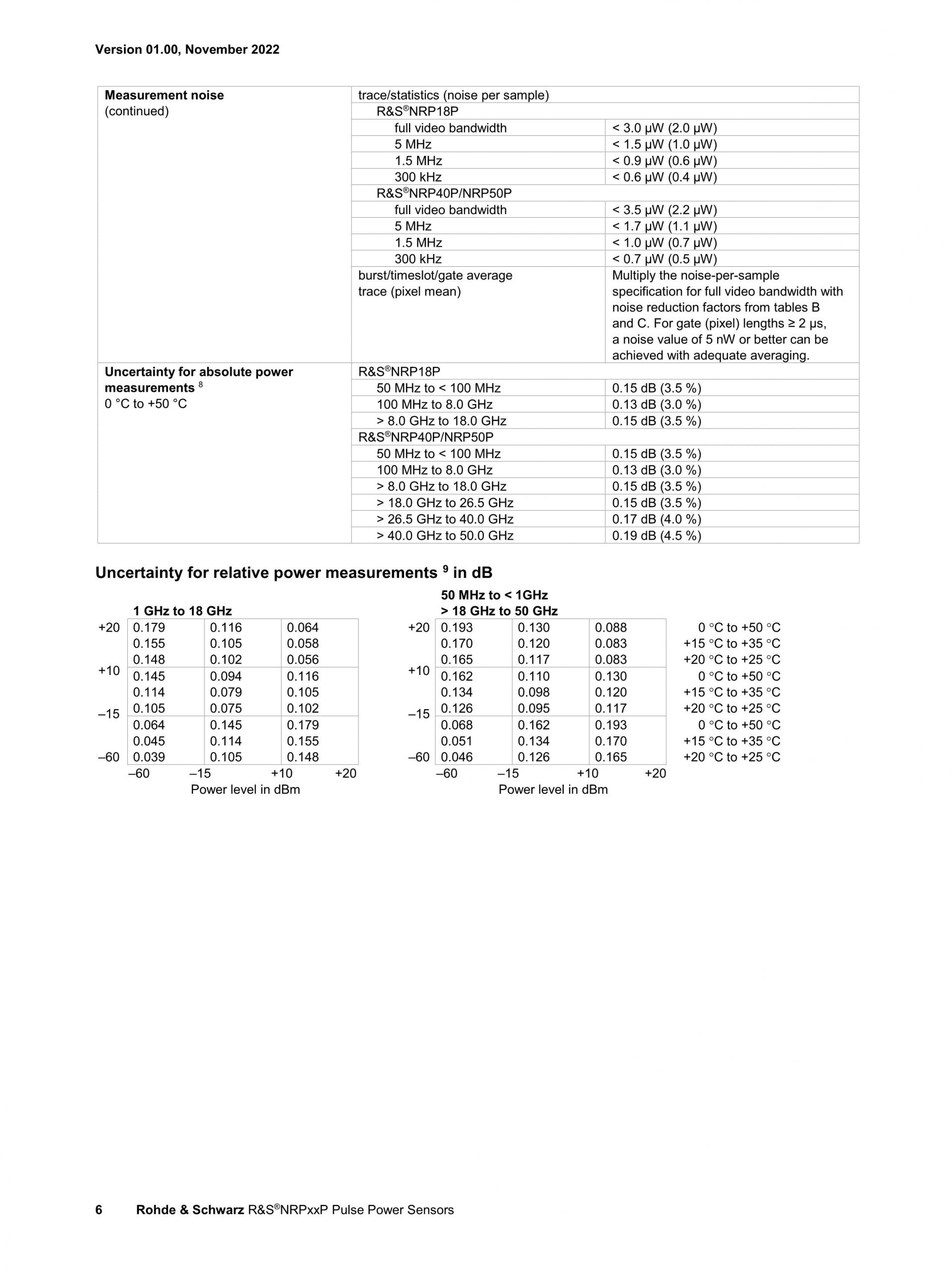

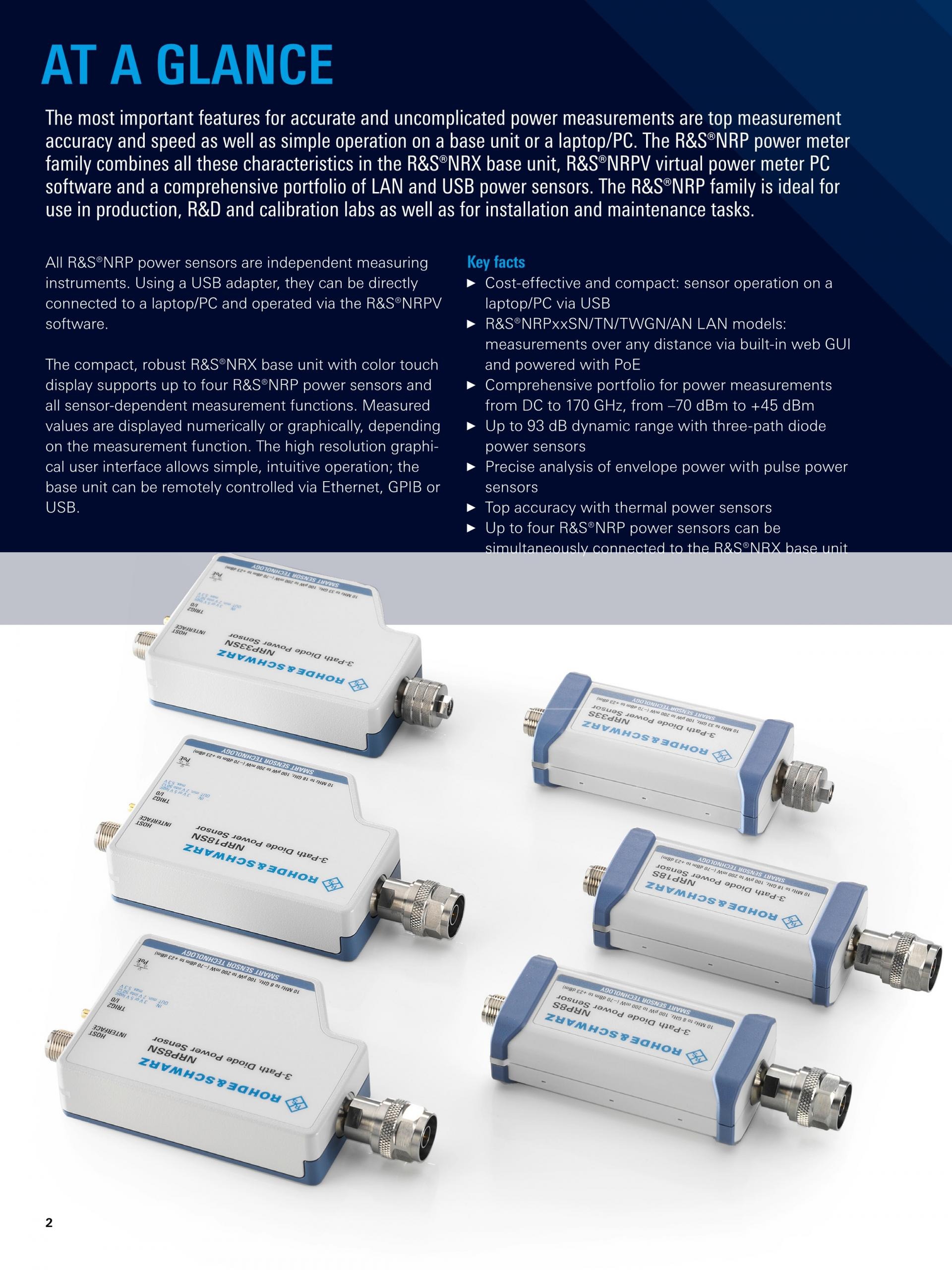

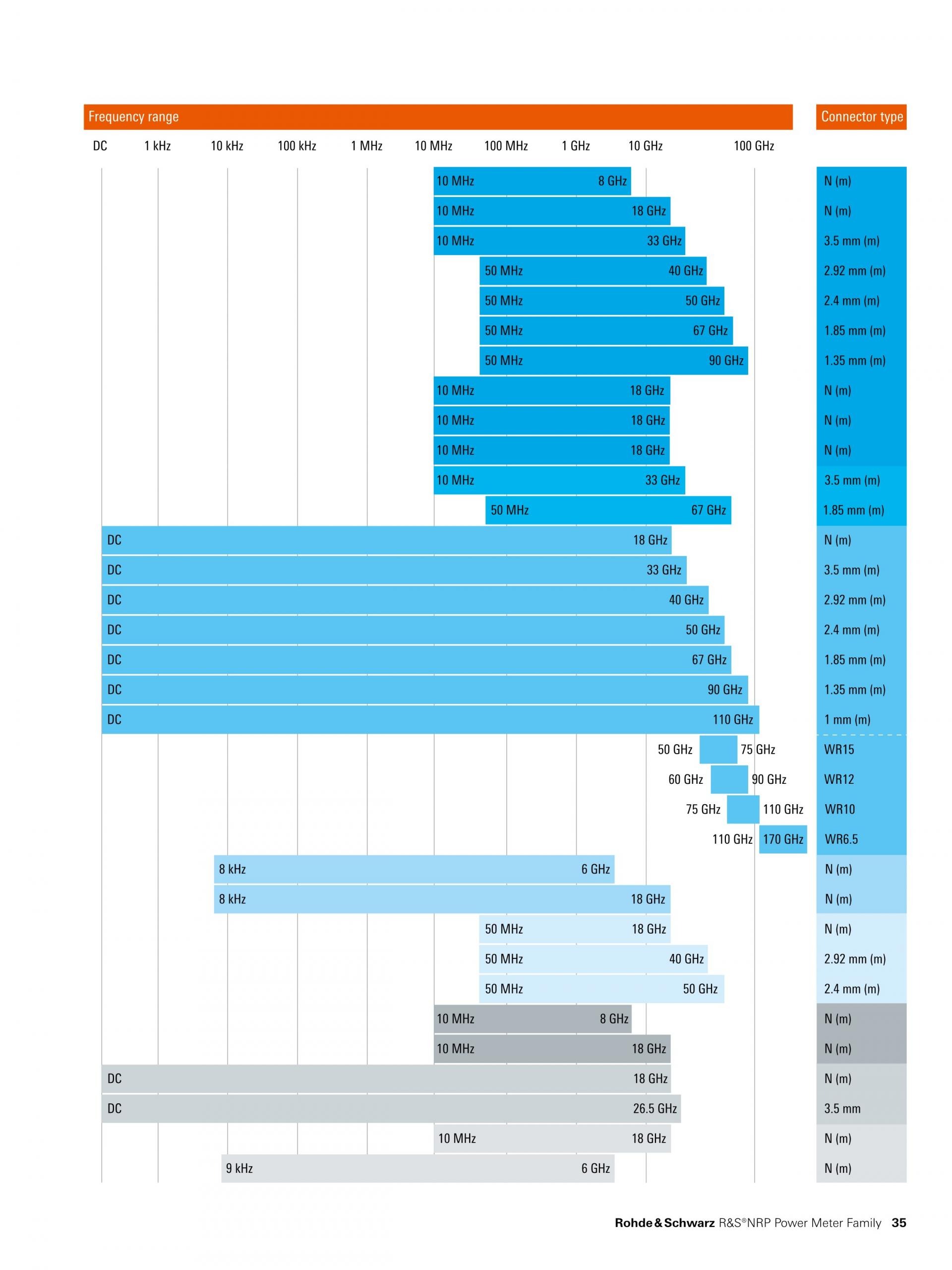

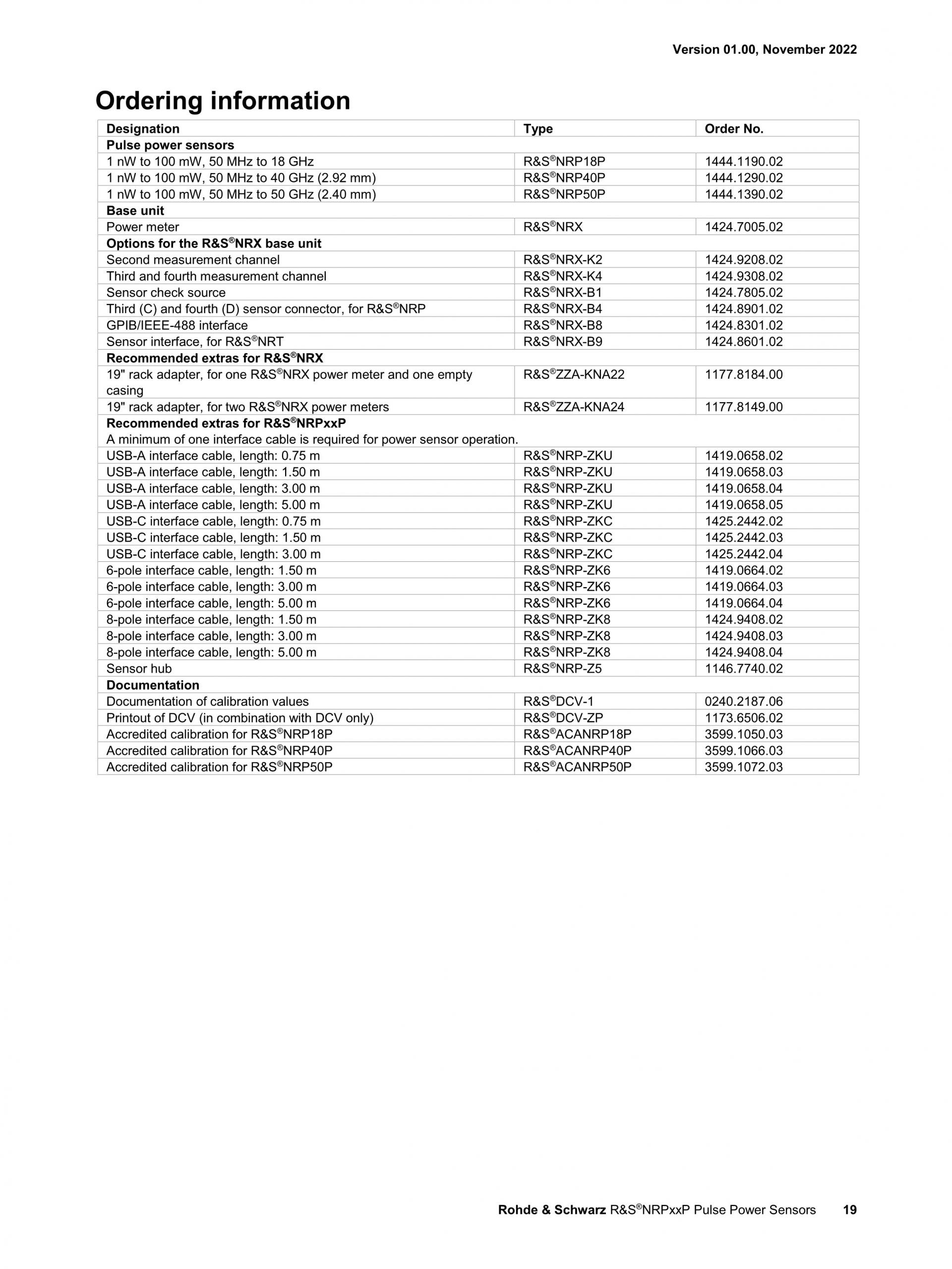

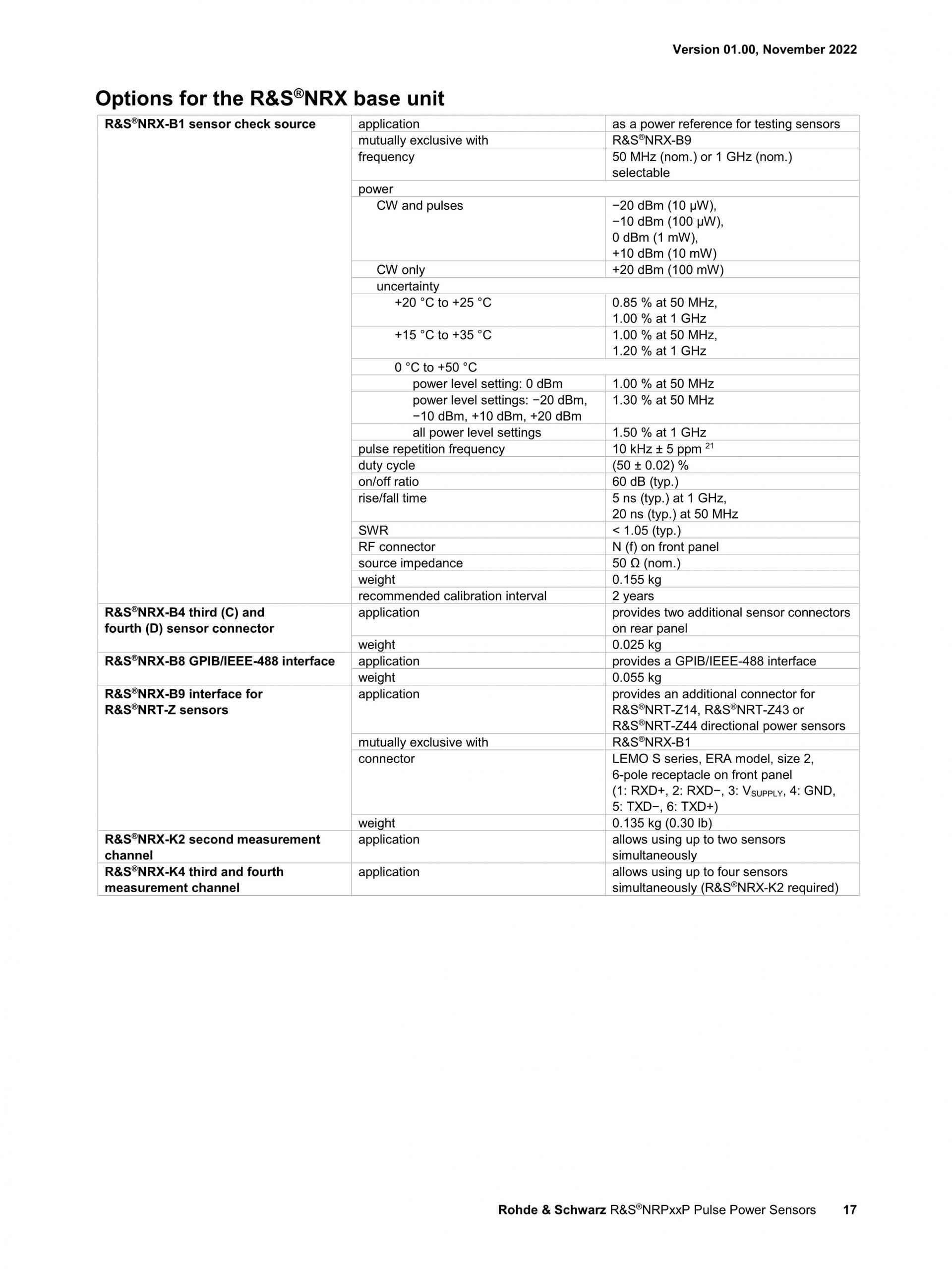

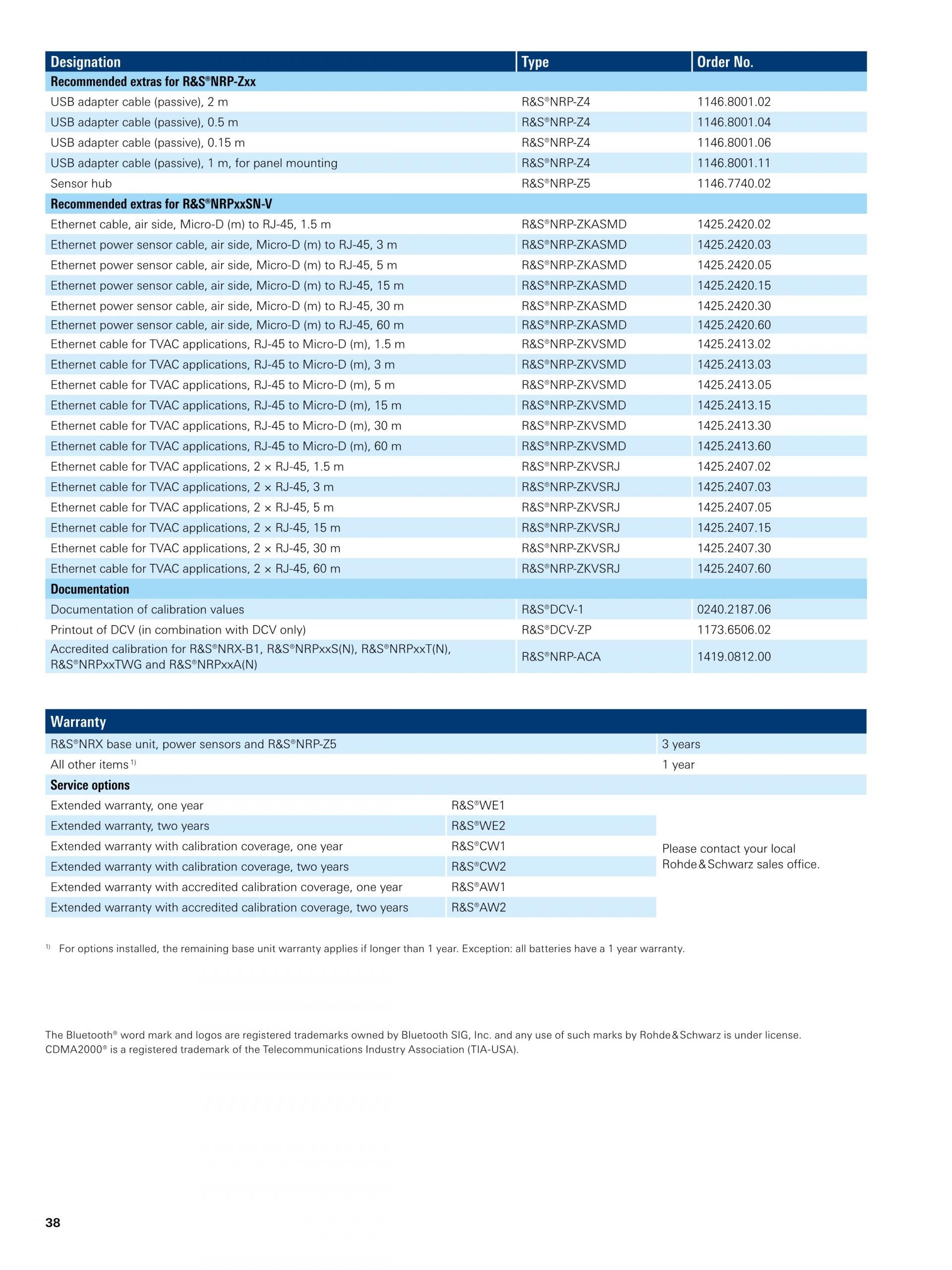

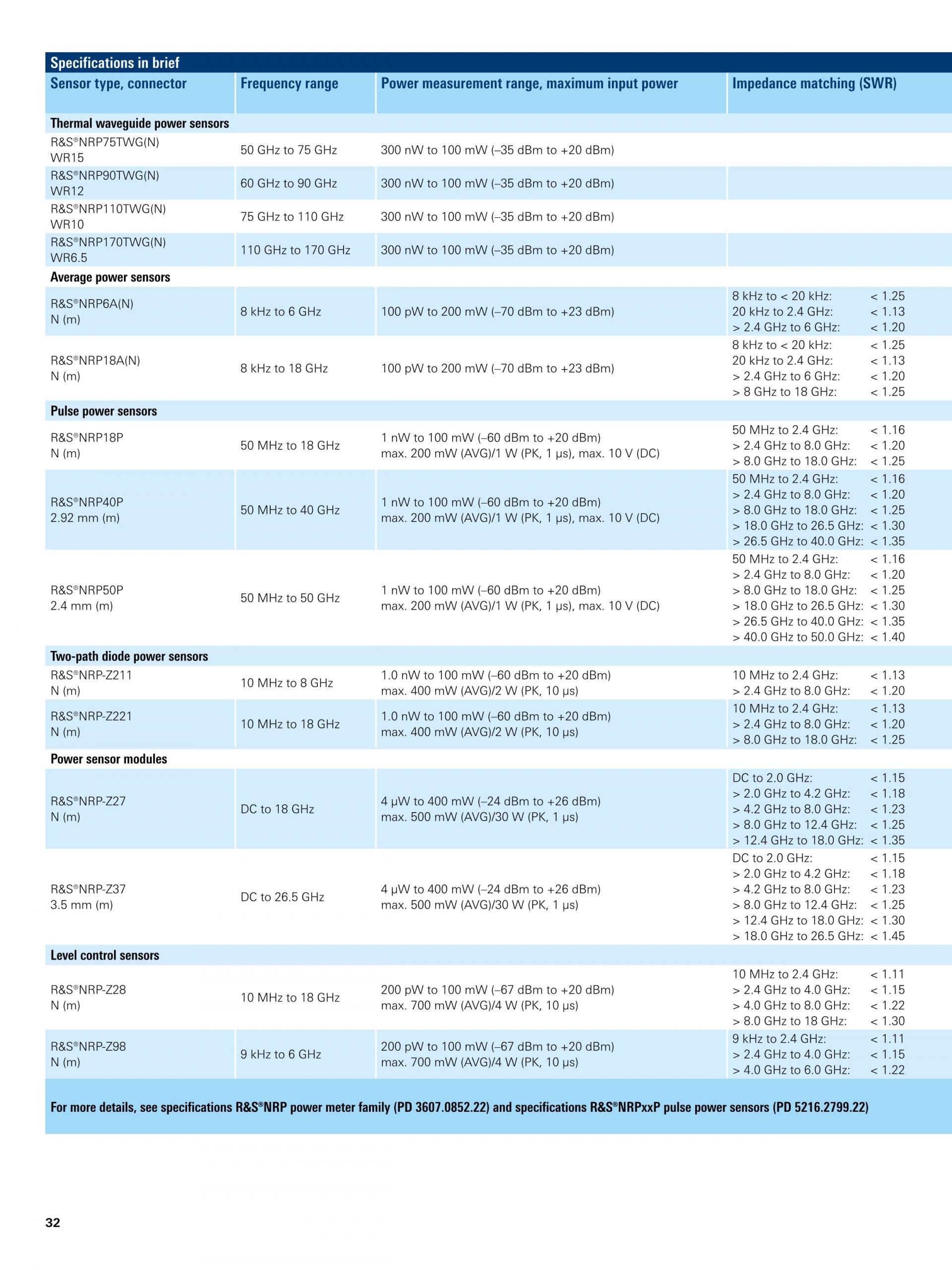

ROHDE & SCHWARZ 로데슈바르즈 NRPxxP 펄스 파워 센서

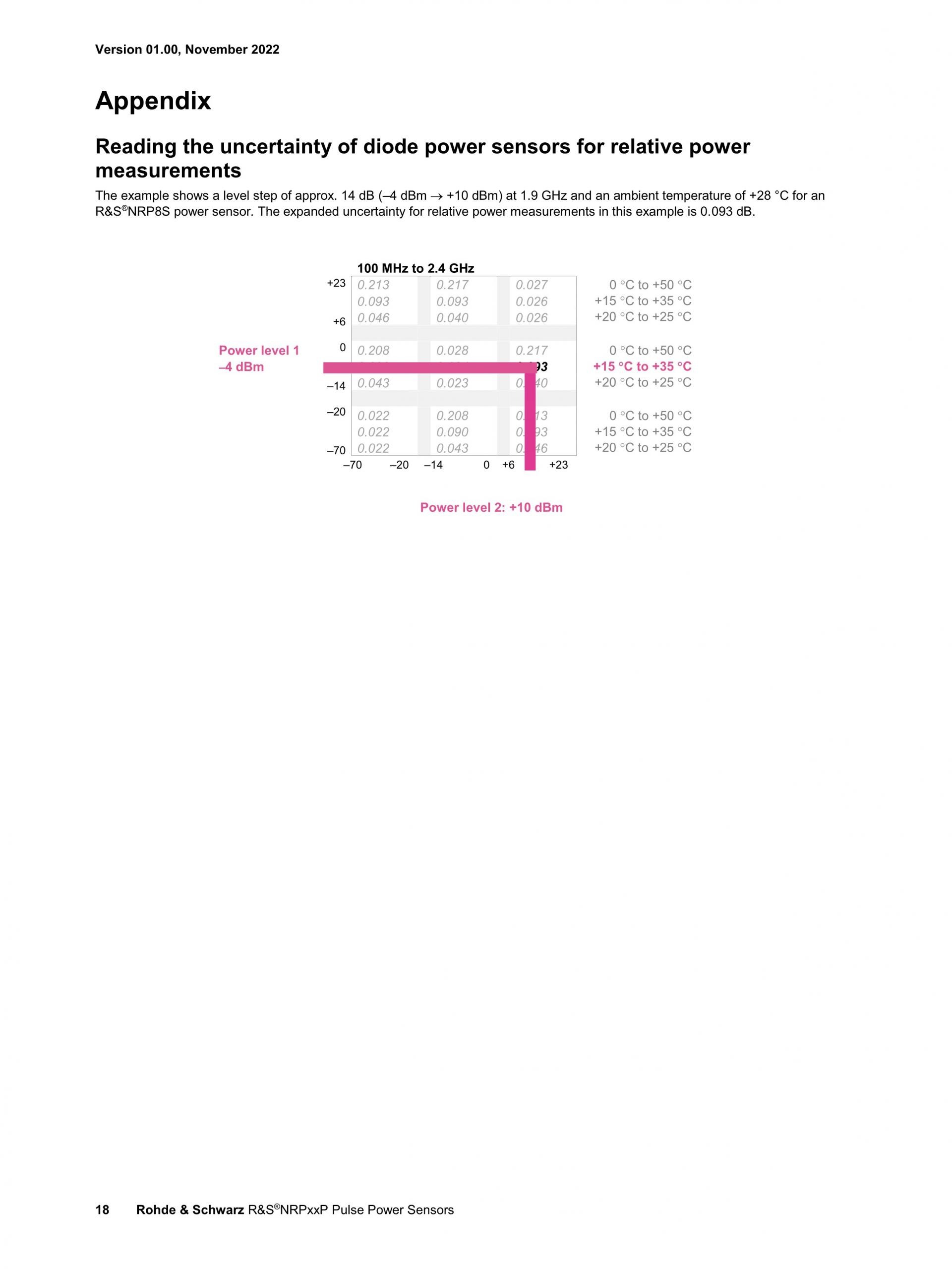

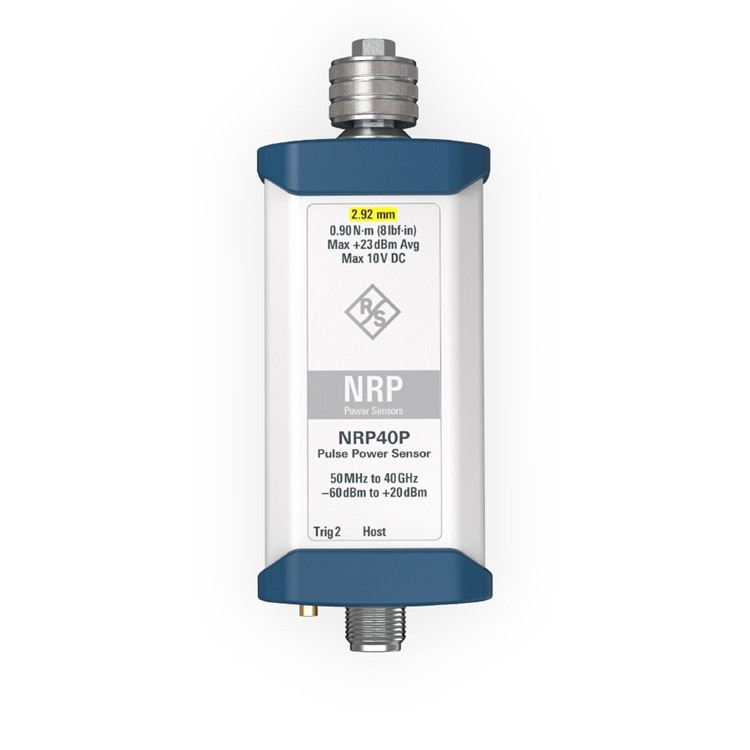

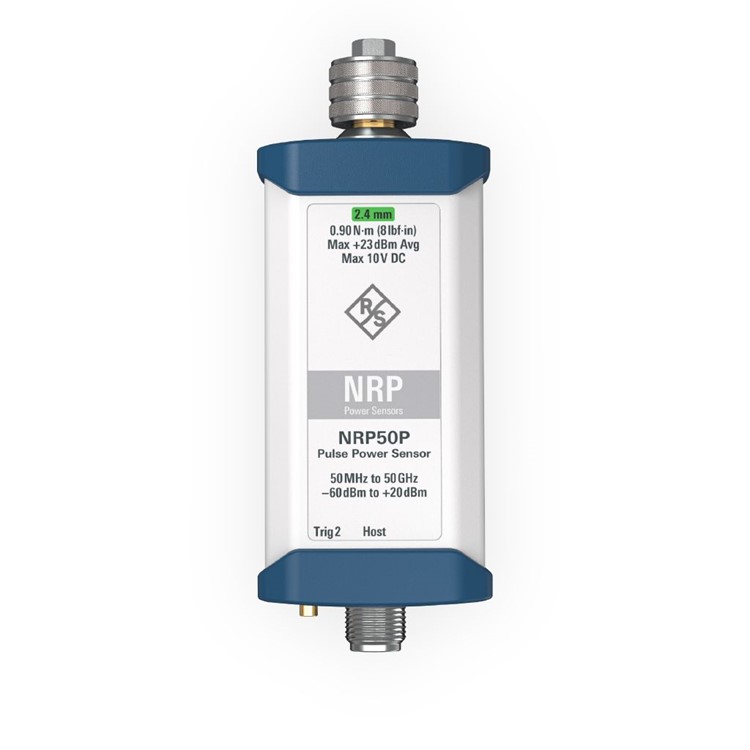

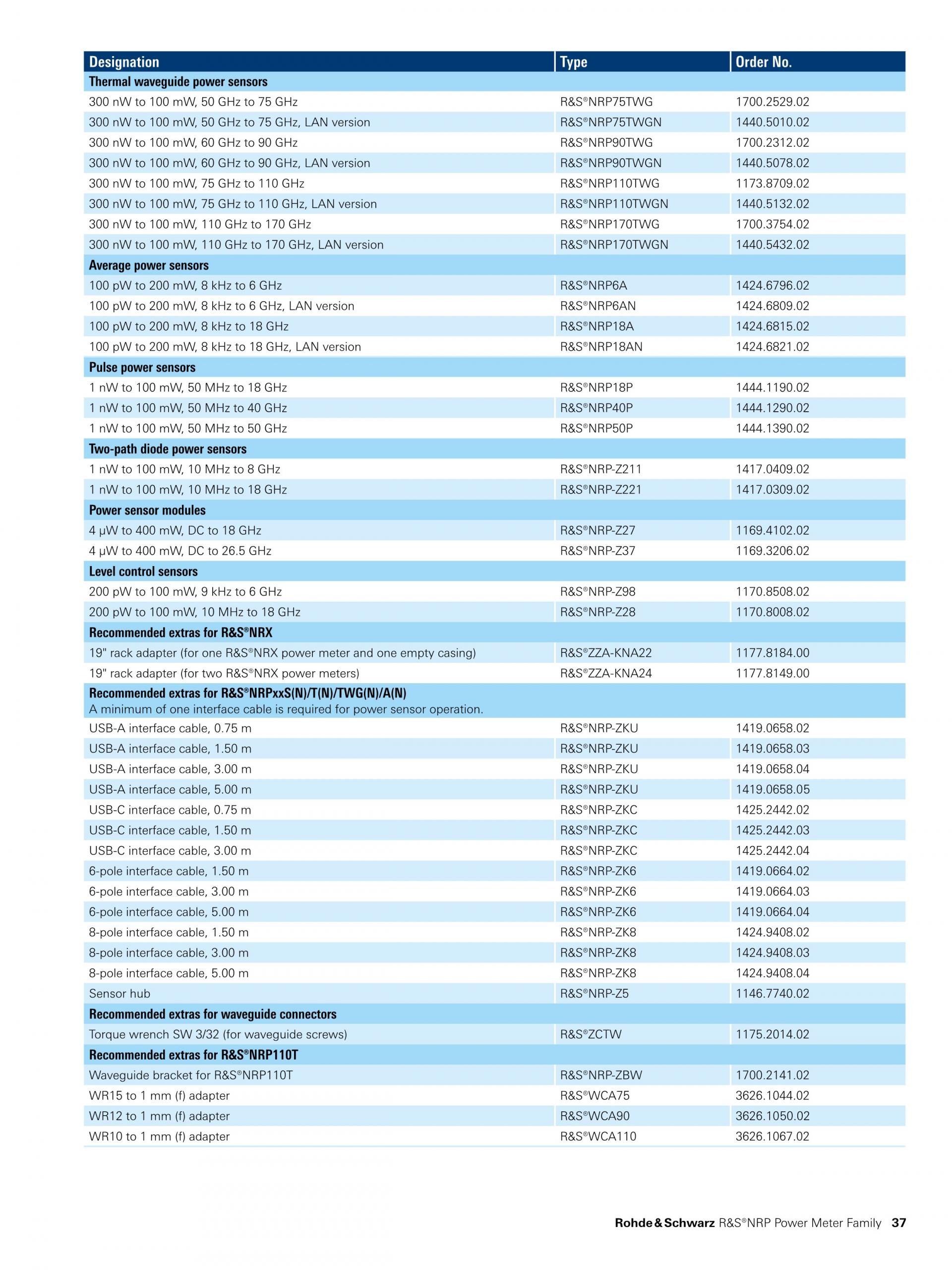

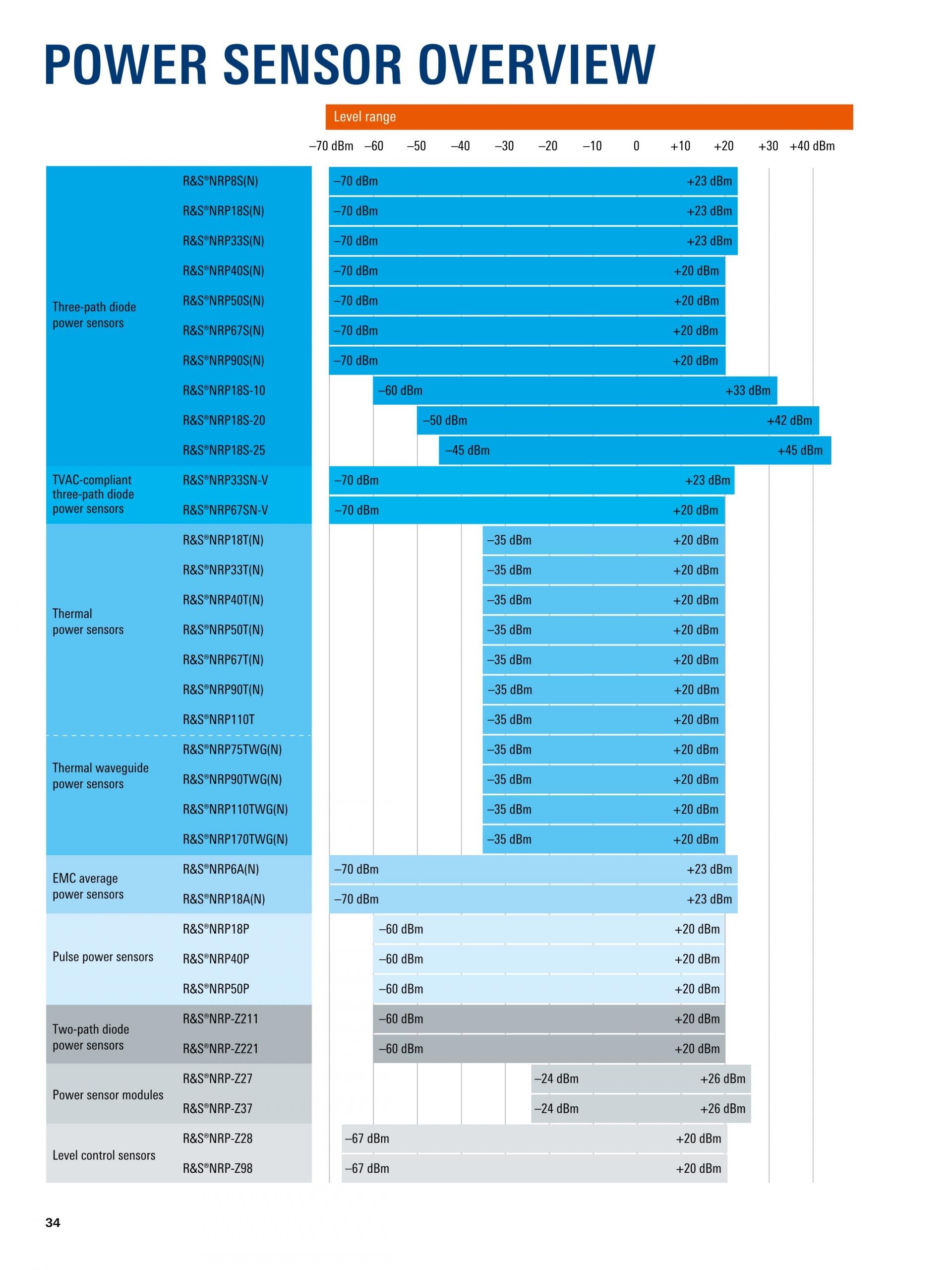

NRP18P NRP40P NRP50P R&S NRP18P ROHDESCHWARZ NRP18P ROHDE&SCHWARZ NRP18P 로데슈바르즈 NRP18P 로데슈바르츠 NRP18P NRP18P R&S NRP18P ROHDESCHWARZ NRP18P ROHDE&SCHWARZ NRP18P 로데슈바르즈 NRP18P 로데슈바르츠 R&S NRP40P ROHDESCHWARZ NRP40P ROHDE&SCHWARZ NRP40P 로데슈바르즈 NRP40P 로데슈바르츠 NRP40P NRP40P R&S NRP40P ROHDESCHWARZ NRP40P ROHDE&SCHWARZ NRP40P 로데슈바르즈 NRP40P 로데슈바르츠 R&S NRP50P ROHDESCHWARZ NRP50P ROHDE&SCHWARZ NRP50P 로데슈바르즈 NRP50P 로데슈바르츠 NRP50P NRP50P R&S NRP50P ROHDESCHWARZ NRP50P ROHDE&SCHWARZ NRP50P 로데슈바르즈 NRP50P 로데슈바르츠
