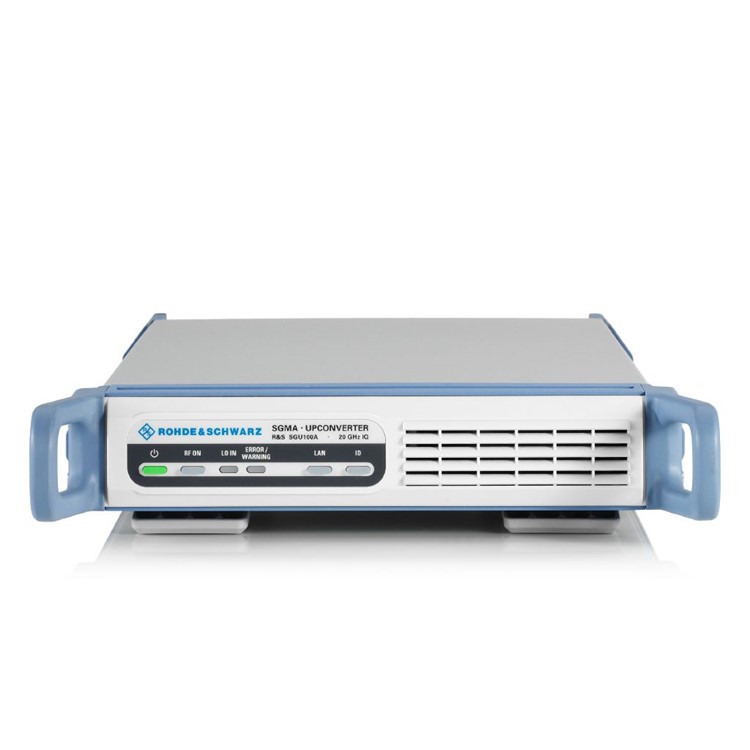

ROHDE & SCHWARZ 로데슈바르츠 SGU100A SGMA 업컨버터
가격문의(상세정보 참조)
로데슈바르즈
ROHDE & SCHWARZ SGU100A SGMA 업컨버터
ROHDE & SCHWARZ SGU100A SGMA UPCONVERTER
- R&S®SGU100A 업컨버터를 사용하여 40GHz로 주파수 확장
- 하나의 RF 출력으로 전체 주파수 대역 대응
- 기존 사용자 인터페이스와 원활한 통합
- 상용화된 제품 중 가장 작은 크기 및 적은 전력 소비
- Microwave 주파수에 이르는 고성능
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
SGU100A
SGMA 업컨버터
SGU100A SGMA UPCONVERTER
컴팩트한 크기, 빠르고 안정적인 성능-
R&S®SGU100A SGMA Upconverter는 주파수를 40GHz까지 확장해줍니다. R&S®SGS100A와 R&S®SGU100A를 연결할 경우 두 기기는 원격 제어 및 수동 조작 시 하나의 기기처럼 작동합니다. 결합된 기기는 R&S®SGS100A 자체와 동일한 방식으로 연결합니다. 즉, 전체 주파수 대역에 하나의 RF 출력을 사용하고 벡터 변조에 하나의 아날로그 I/Q 입력을 사용합니다. 이 셋업에서는 작업이 두 기기 사이에 자동으로 배분되므로 사용자가 단일 기기를 작동하는 것처럼 생각하게 됩니다.
R&S®SGU100A를 탑재한 R&S®SGS100A는 변조 없이 10 MHz ~ 40 GHz의 전체 주파수 대역을 지원하며 벡터 변조를 사용할 경우 80 MHz ~ 40 GHz를 지원합니다.

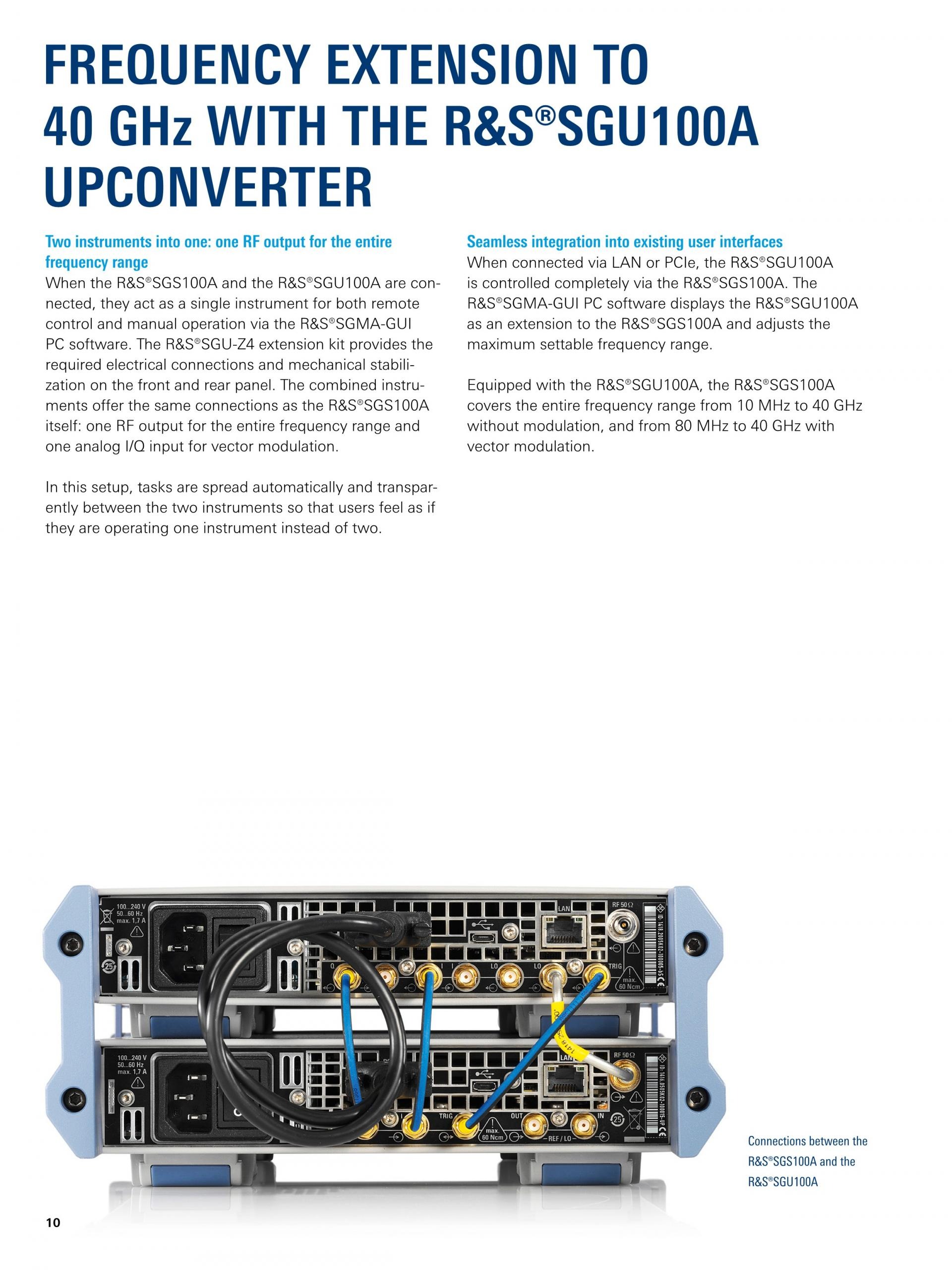

두 기기를 하나처럼 사용 하나의 RF 출력으로 전체 주파수 대역 대응 R&S®SGS100A와 R&S®SGU100A를 연결할 경우 두 기기는 하나의 기기처럼 작동합니다. R&S®SGU-Z4 확장 키트는 필요한 전기적 연결과 기계적 안정성을 제공합니다. 결합된 기기는 R&S®SGS100A 자체와 동일한 방식으로 연결합니다. 즉, 전체 주파수 대역에 하나의 RF 출력을 사용하며 벡터 변조에 하나의 아날로그 I/Q 입력을 사용합니다. |
|

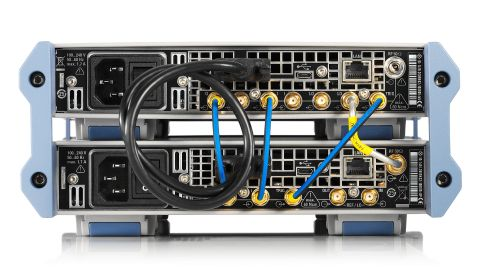

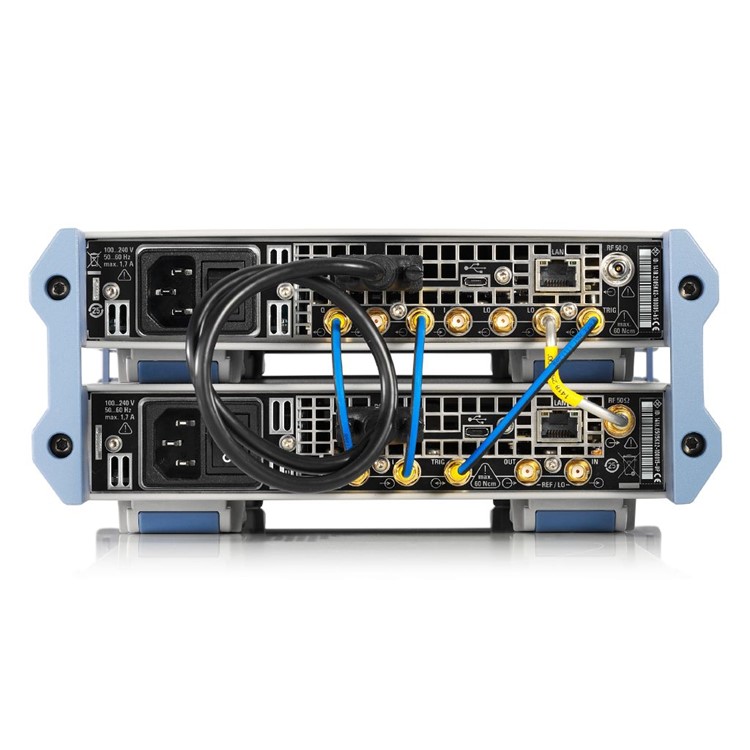

R&S®SGS100A와 R&S®SGU100A 간 연결.통신 및 통합성 기존 사용자 인터페이스와 원활한 통합 R&S®SGU100A를 LAN 또는 PCIe를 통해 연결하는 경우 R&S®SGS100A를 통해 완전히 제어할 수 있습니다. R&S®SGMA-GUI PC 소프트웨어는 R&S®SGU100A를 R&S®SGS100A에 대한 확장으로 표시하며 최대 설정 가능 주파수 대역을 조정합니다. R&S®SGU100A를 탑재한 R&S®SGS100A는 변조 없이 10 MHz ~ 40 GHz의 전체 주파수 대역을 지원하며 벡터 변조를 사용할 경우 80 MHz ~ 40 GHz를 지원합니다. |

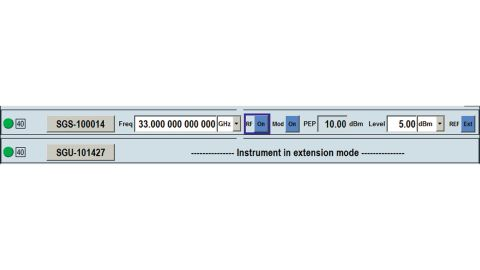

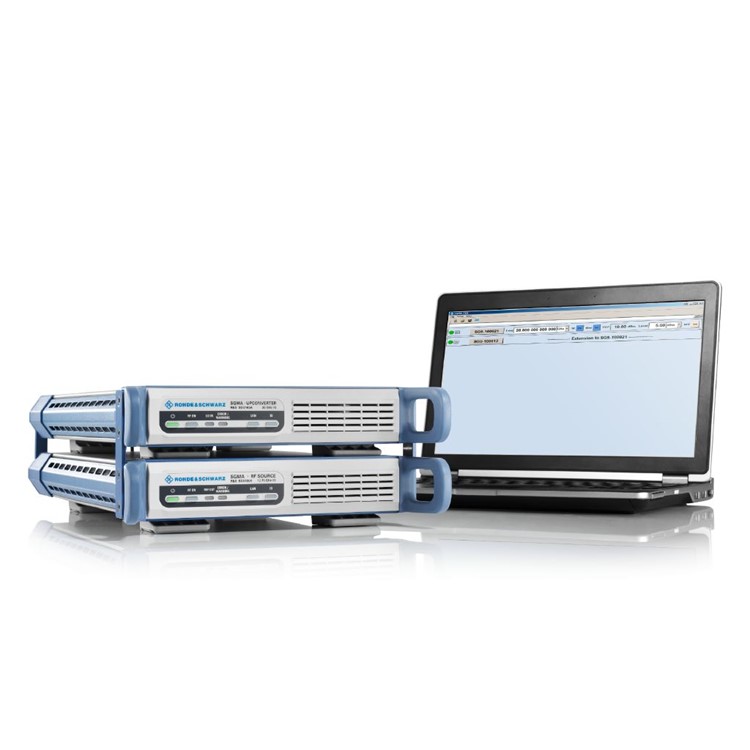

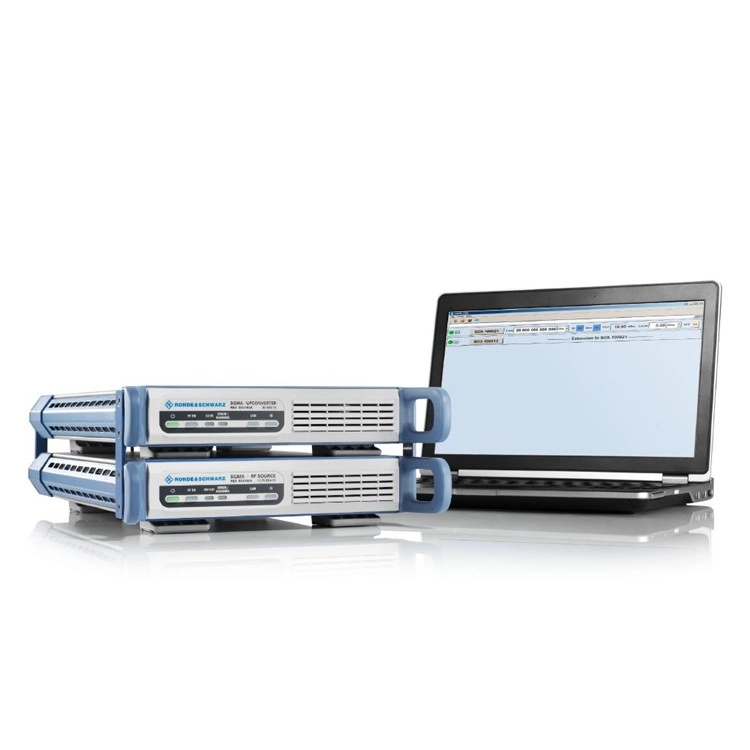

R&S®SGMA-GUI PC 소프트웨어 R&S®SGS100A(R&S®SGMA-GUI PC 소프트웨어 탑재)를 R&S®SGU100A 업컨버터에 연결 |

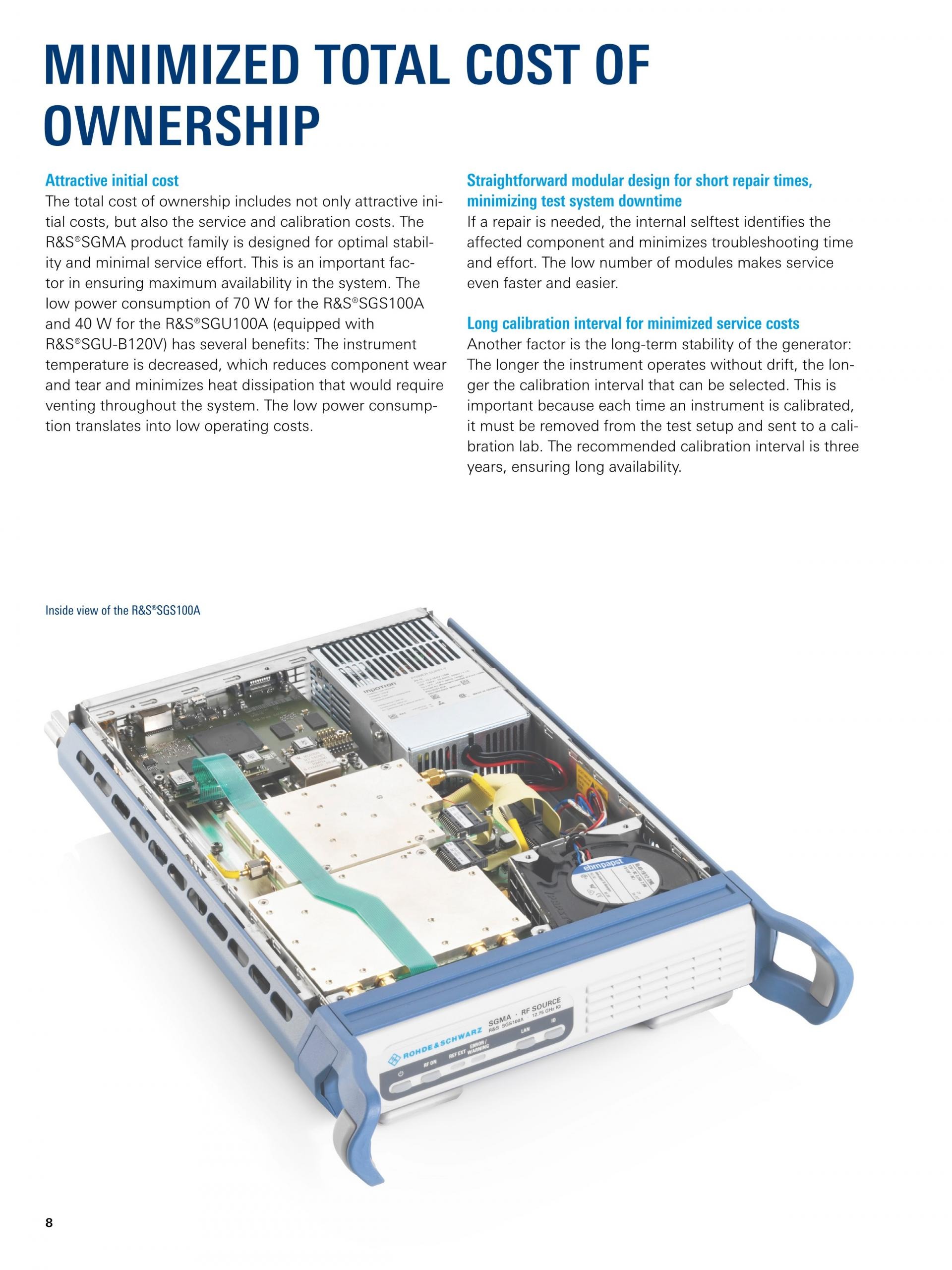

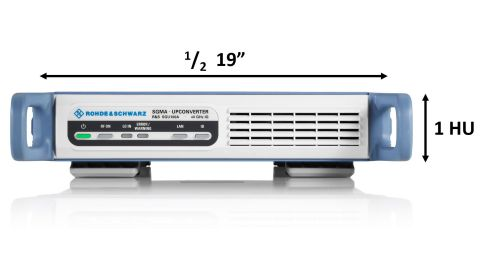

최적화된 폼 팩터 상용화된 제품 중 가장 작은 크기 및 적은 전력 소비 2HU 및 1/2 19" 랙 폭(또는 1HU 및 풀 19" 랙 폭)에 R&S®SGS100A와 R&S®SGU100A를 결합할 경우 폼 팩터는 20GHz 벡터 신호 발생 시장에서 가장 작은 면적을 제공합니다. 이러한 특징은 생산 또는 시스템 셋업과 같이 랙 공간이 제한된 부문에 특히 중요합니다. 이 기기는 지속적인 작동을 위해 설계되었으며 110W 미만의 적은 에너지를 소비합니다. |
|

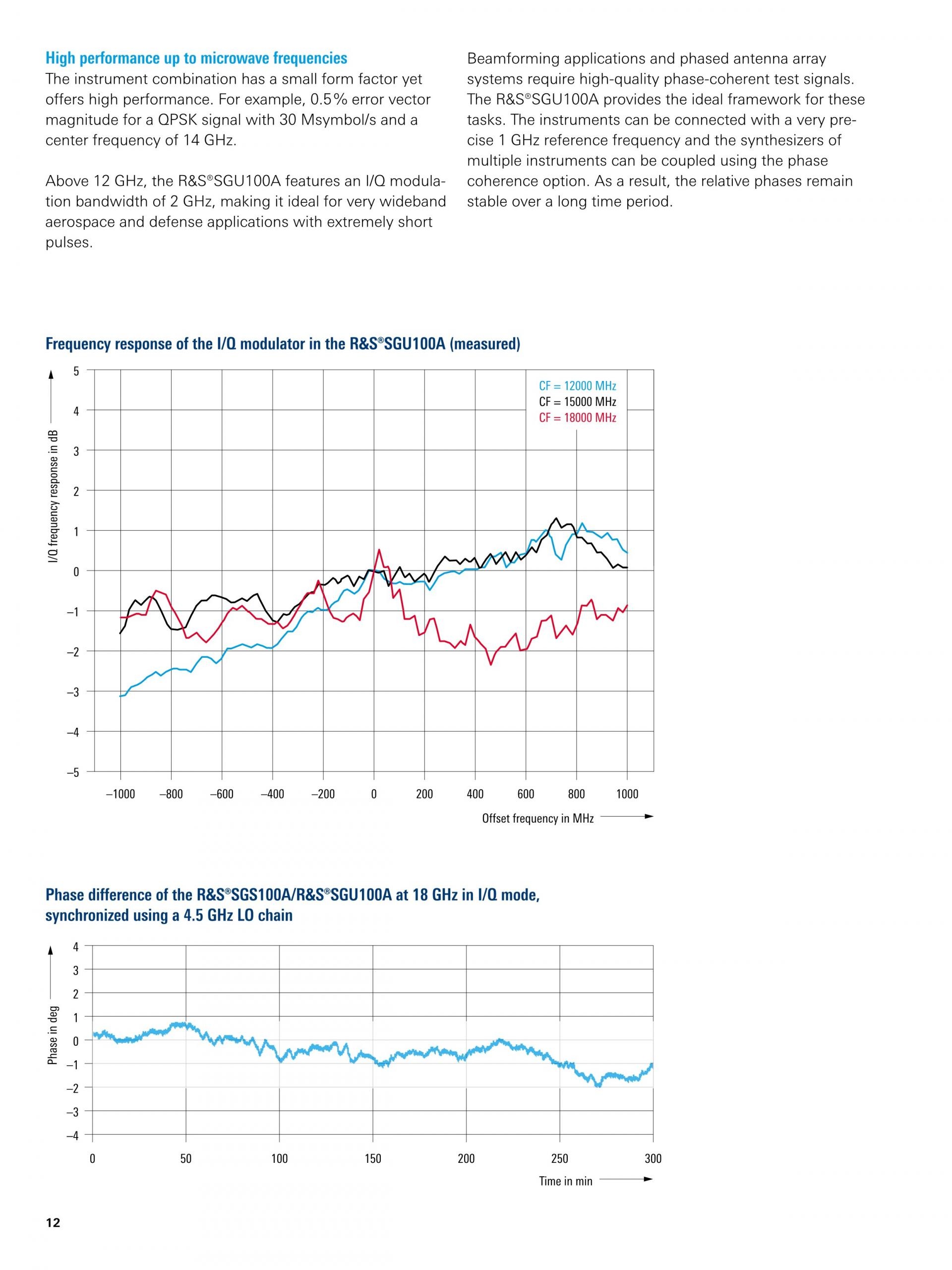

최적화된 폼 팩터고성능을 제공하는 적합한 패키지 Microwave 주파수에 이르는 고성능 결합된 기기는 작은 설치 면적에 불구하고 30Msymbol/s 및 14GHz 중심 주파수의 QPSK 신호에 대해 0.5% 에러 백터 크기의 높은 성능을 제공합니다. R&S®SGU100A는 12GHz 초과 대역에서 2GHz의 I/Q 변조 대역폭을 제공하므로 매우 짧은 펄스의 Wideband 항공우주 및 방위 부문에 적합합니다. |

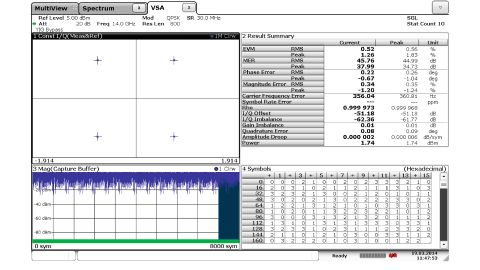

EVM 성능 14GHz에서 R&S®AFQ100A와 R&S®SGS100A/R&S®SGU100A 결합 시스템을 이용한 EVM 성능 측정. |
고품질 위상-정합 테스트 신호 확장 가능한 복수 기기 셋업으로 까다로운 작업에 대응 빔포밍 어플리케이션 및 위상 안테나 어레이 시스템은 고품질 위상 일치 테스트 신호가 필요합니다. R&S®SGU100A는 이러한 작업에 적합한 프레임워크를 제공합니다. 기기를 매우 정밀한 1GHz 기준 주파수로 연결하고 위상 일치 옵션을 사용하여 여러 기기의 신디사이저를 결합할 수 있습니다. 따라서 긴 기간에 걸쳐 상대적 위상이 안정적으로 유지됩니다. |

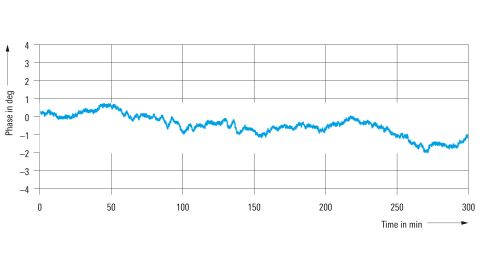

동기화된 위상 안정성 I/Q 모드, 18GHz에서 R&S®SGS100A/R&S®SGU100A의 위상차를 4.5 GHZ LO 체인을 이용하여 동기화함 |
ROHDE & SCHWARZ 로데슈바르즈 SGU100A SGMA 업컨버터
SGU100A SGU-B120 SGU-B120V SGU-B140 SGU-B140V R&S SGU100A ROHDESCHWARZ SGU100A ROHDE-SCHWARZ SGU100A 로데슈바르즈 SGU100A 로데슈바르츠 SGU100A SGU100A R&S SGU100A ROHDESCHWARZ SGU100A ROHDE-SCHWARZ SGU100A 로데슈바르즈 SGU100A 로데슈바르츠 R&S SGU-B120 ROHDESCHWARZ SGU-B120 ROHDE-SCHWARZ SGU-B120 로데슈바르즈 SGU-B120 로데슈바르츠 SGU-B120 R&S SGU-B140 ROHDESCHWARZ SGU-B140 ROHDE-SCHWARZ SGU-B140 로데슈바르즈 SGU-B140 로데슈바르츠 SGU-B140
SGU100A 정보 정리
제품 개요
ROHDE & SCHWARZ SGU100A은(는) 신호 발생기 항목으로 분류된 제품입니다. 상품 등록명은 “ROHDE & SCHWARZ 로데슈바르츠 로데슈바르즈 SGU100A SGMA 업컨버터”입니다. 상품 원문에는 기존 사용자 인터페이스와 원활한 통합 내용이 기재되어 있습니다. 등록 카테고리는 신호 발생기입니다.
주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- SGU100A SGMA UPCONVERTER
- R&S®SGU100A를 탑재한 R&S®SGS100A는 변조 없이 10 MHz ~ 40 GHz의 전체 주파수 대역을 지원하며 벡터 변조를 사용할 경우 80 MHz ~ 40 GHz를 지원합니다.
- R&S®SGS100A와 R&S®SGU100A를 연결할 경우 두 기기는 하나의 기기처럼 작동합니다. R&S®SGU-Z4 확장 키트는 필요한 전기적 연결과 기계적 안정성을 제공합니다. 결합된 기기는 R&S®SGS100A 자체와 동일한 방식으로 연결합니다.
- R&S®SGS100A와 R&S®SGU100A 간 연결.
- R&S®SGS100A(R&S®SGMA-GUI PC 소프트웨어 탑재)를 R&S®SGU100A 업컨버터에 연결
- 2HU 및 1/2 19" 랙 폭(또는 1HU 및 풀 19" 랙 폭)에 R&S®SGS100A와 R&S®SGU100A를 결합할 경우 폼 팩터는 20GHz 벡터 신호 발생 시장에서 가장 작은 면적을 제공합니다. 이러한 특징은 생산 또는 시스템 셋업과 같이 랙 공간이 제한된 부문에 특히 중요합니다.
- 결합된 기기는 작은 설치 면적에 불구하고 30Msymbol/s 및 14GHz 중심 주파수의 QPSK 신호에 대해 0.5% 에러 백터 크기의 높은 성능을 제공합니다.
- 14GHz에서 R&S®AFQ100A와 R&S®SGS100A/R&S®SGU100A 결합 시스템을 이용한 EVM 성능 측정.
구매 전 확인사항
주문 전에 아래 항목을 확인해 주세요.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
FAQ
ROHDE & SCHWARZ SGU100A 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
ROHDE & SCHWARZ SGU100A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
