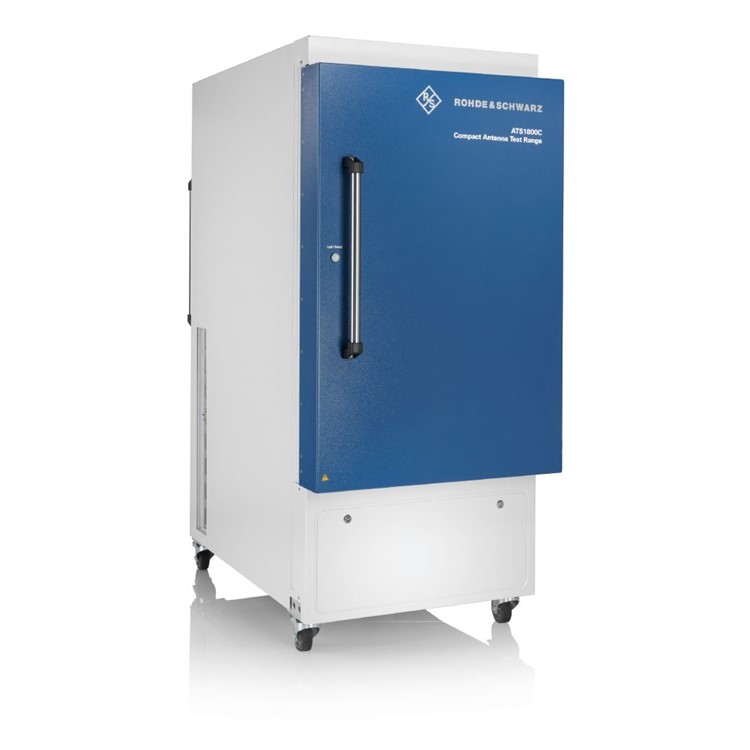

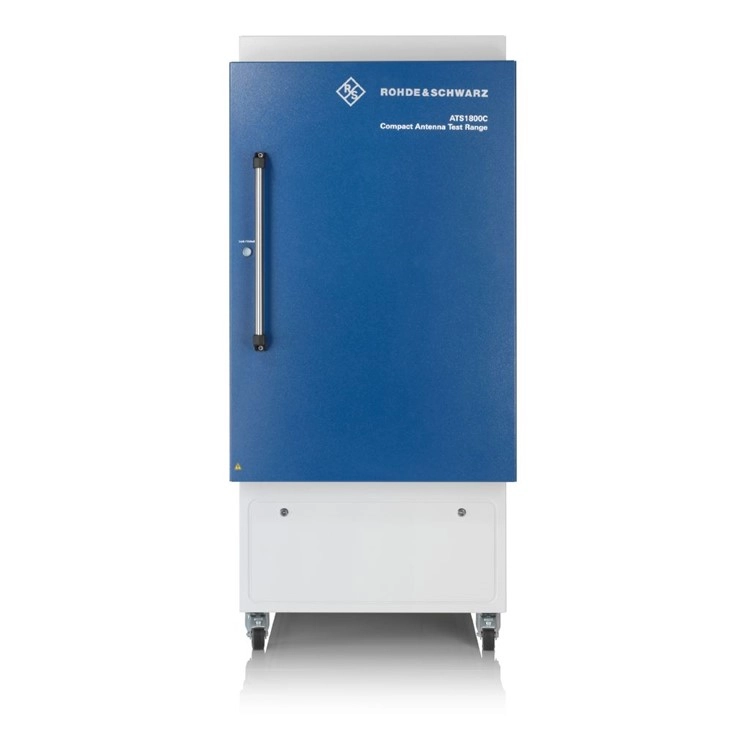

ROHDE & SCHWARZ ATS1800C 5G NR mmWave 신호를 위한 초소형 3GPP 호환 OTA 챔버
ROHDE & SCHWARZ ATS1800C COMPACT 3GPP COMPLIANT OTA CHAMBER FOR 5G NR mmWAVE SIGNALS
- 3GPP 호환 및 이동식 CATR 테스트 챔버
- 가장자리가 곡면 처리된 고정밀 첨단 반사기
- 최대 40 cm 저소음 구역(Quite Zone) 및 설치 면적 1.3 m2
- 6 GHZ ~ 90 GHz OOB 테스트를 위한 자동 피드 스위처
- -40°C ~ +85°C의 극한 온도 테스트
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
ATS1800C
5G NR mmWave 신호를 위한 초소형 3GPP 호환 OTA 챔버
ATS1800C COMPACT 3GPP COMPLIANT OTA CHAMBER FOR 5G NR mmWAVE SIGNALS
.
<기능 또는 품질 저하 없이 편의성 유지>

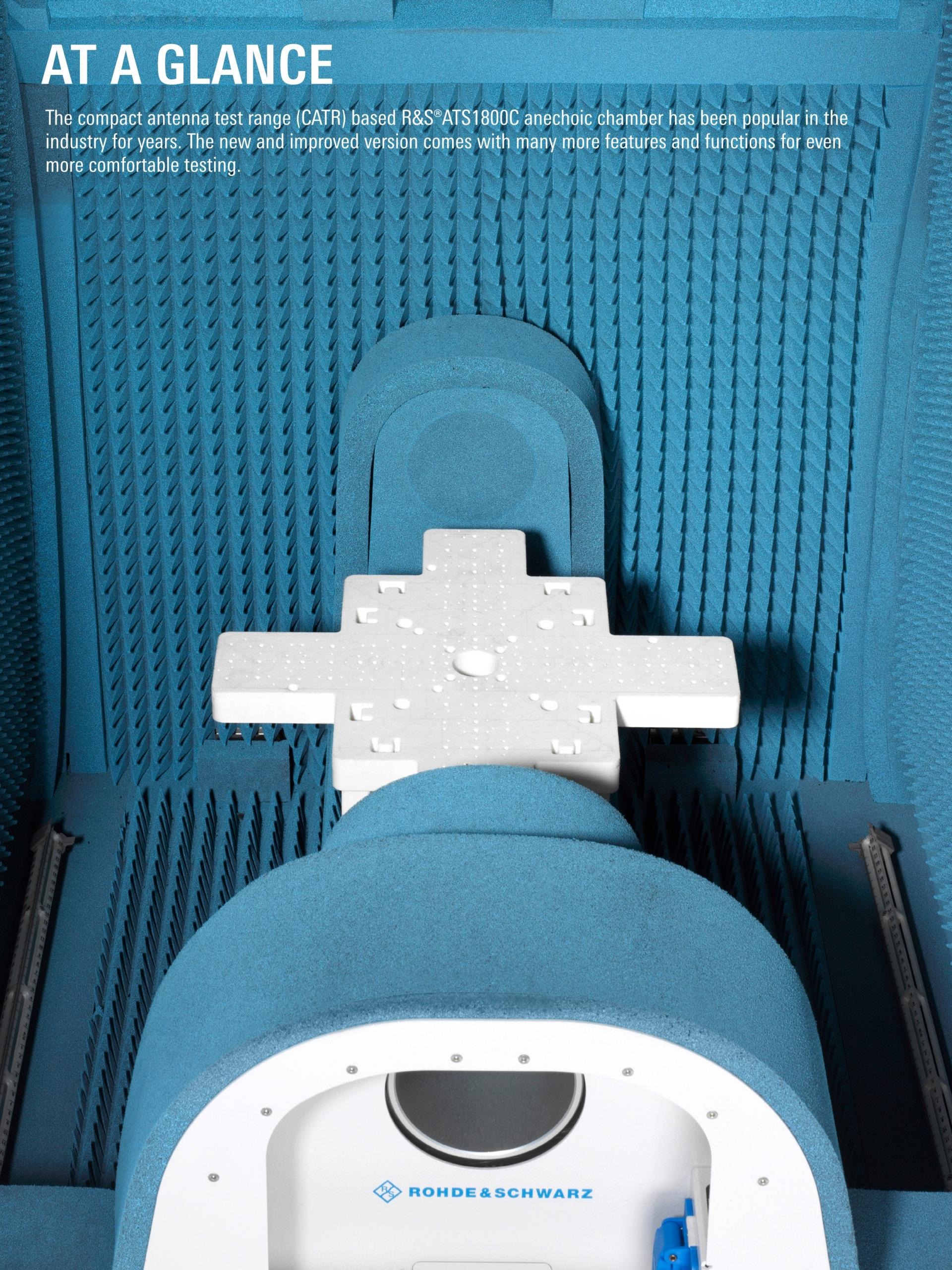

mmWave 5G OTA 테스트를 위한 CATR 기반 초소형 이동식 무반향실-

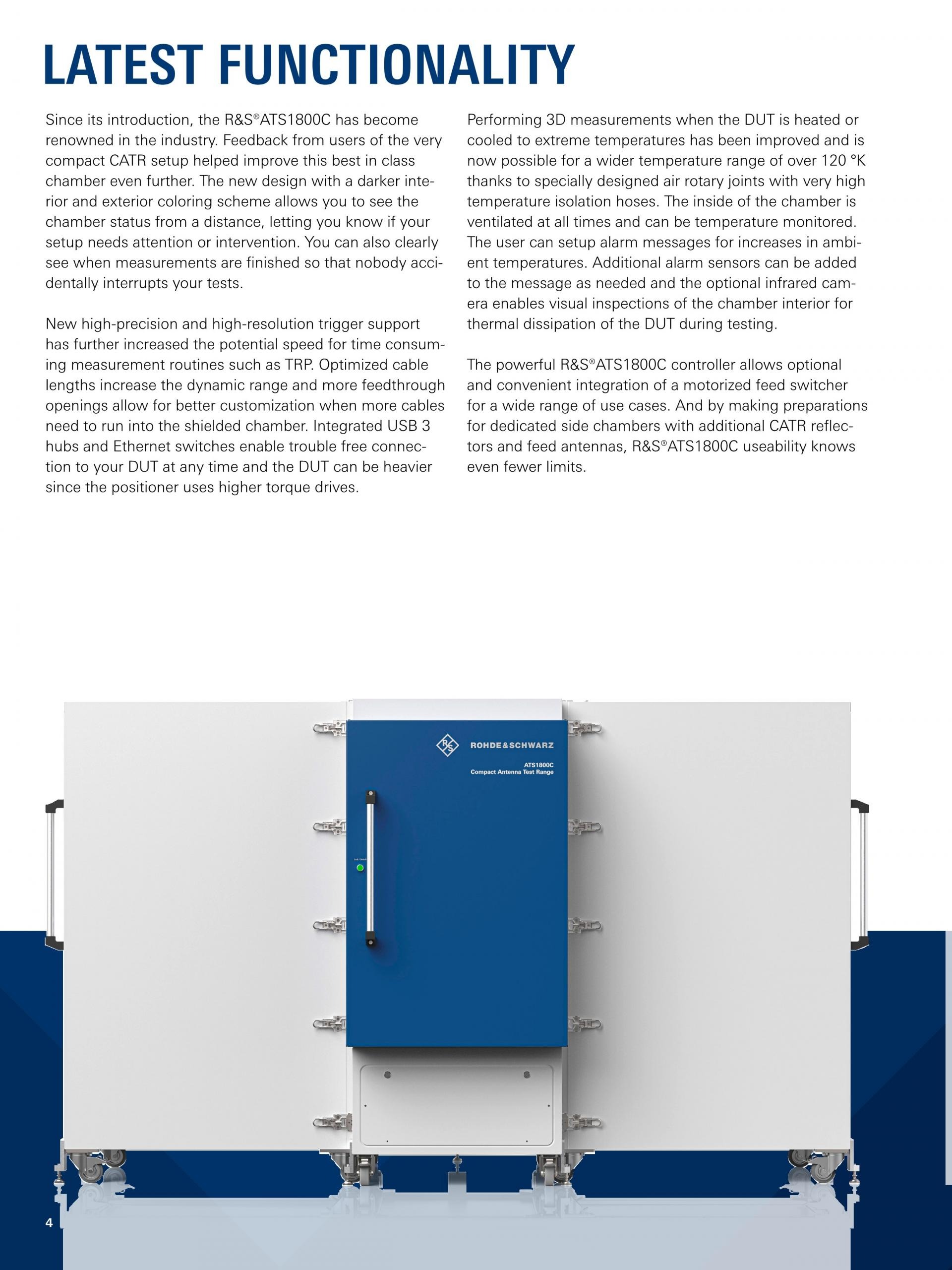

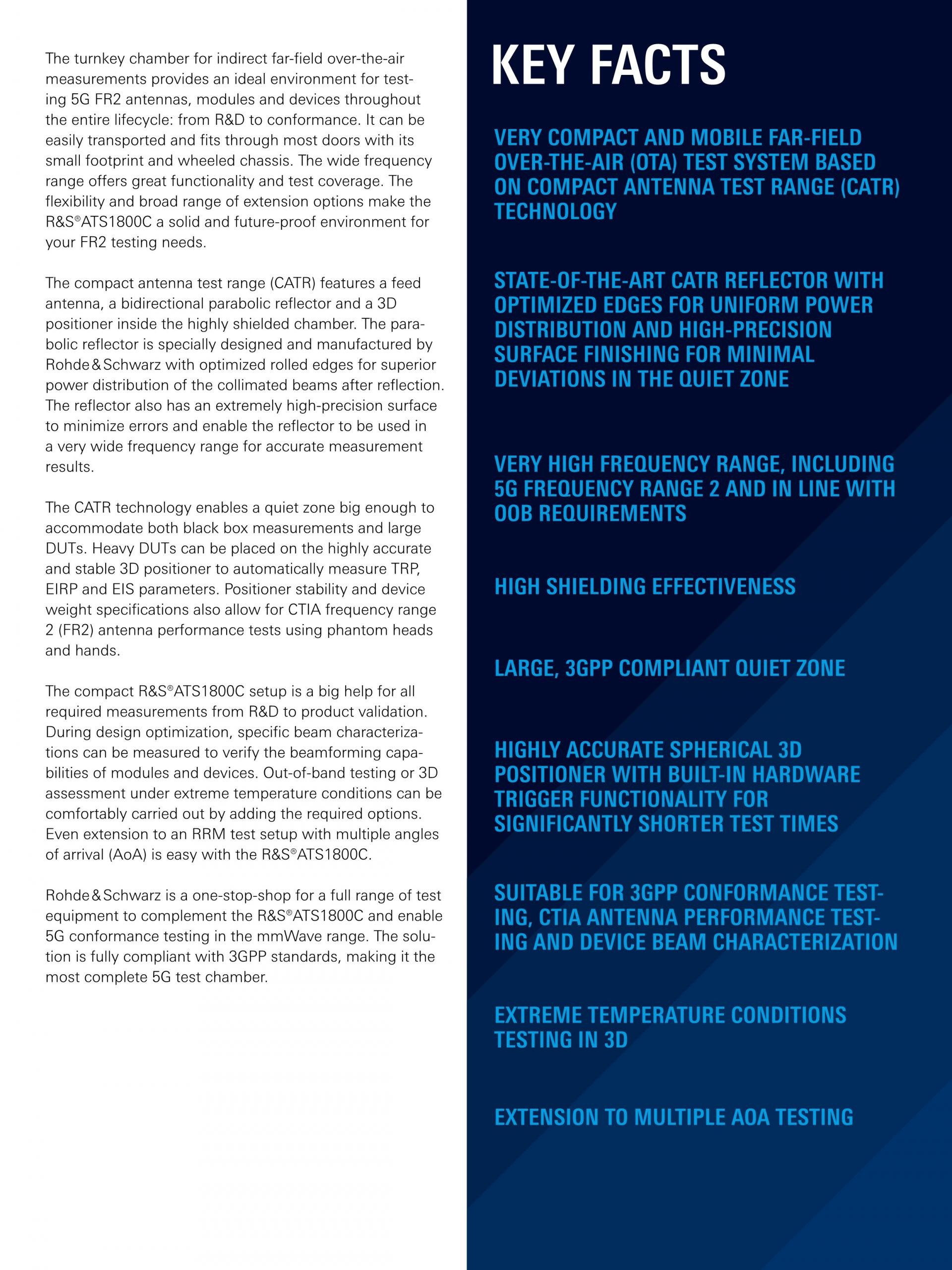

R&S®ATS1800C CATR 기반 5G NR mmWave 테스트 챔버는 R&D부터 적합성 부문에서 5G FR2 안테나, 모듈, 기기를 OTA(Over-the-Air) 방식으로 테스트하기 위한 최적의 환경을 제공합니다. R&S®ATS1800C는 작은 설치면적과 넓은 주파수 대역으로 매우 작은 공간에서 뛰어난 기능을 제공하며 광범위한 테스트를 지원합니다. 다양한 확장 옵션을 지원하는 R&S®ATS1800C는 유연한 성능으로 FR2 테스트 요구사항을 위한 견고한 미래 대응 환경을 제공합니다.

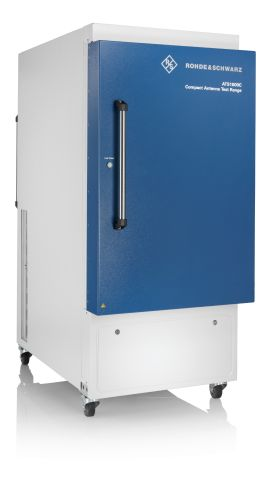

초소형, 이동식, 완전 차폐형

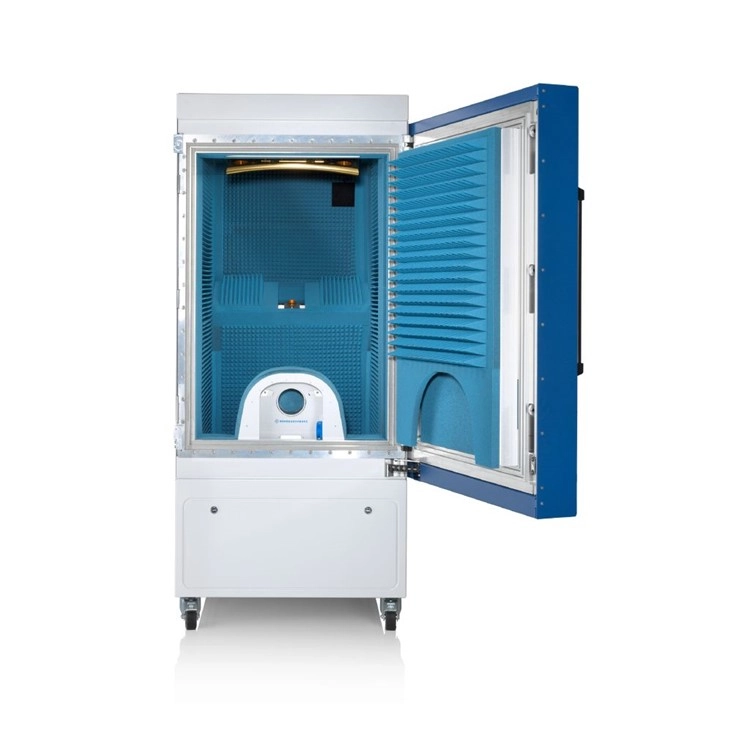

완전 차폐형 R&S®ATS1800C은 설치 면적이 1.3 m2로 매우 작고, 선택한 반사기 사이즈에 따라 30 cm 또는 40 cm에 이르는 대형 저소음 구역(Quite Zone)을 제공합니다. R&S®ATS1800C는 휠을 이용해 쉽게 운반할 수 있으며, 크기가 작아 R&D 연구소와 테스트 하우스의 대부분의 도어를 통과할 수 있습니다. 모듈, 스마트폰과 같은 5G DUT뿐만 아니라 랩톱, 소형셀까지 빠르고 정확하게 테스트할 수 있습니다. |
|

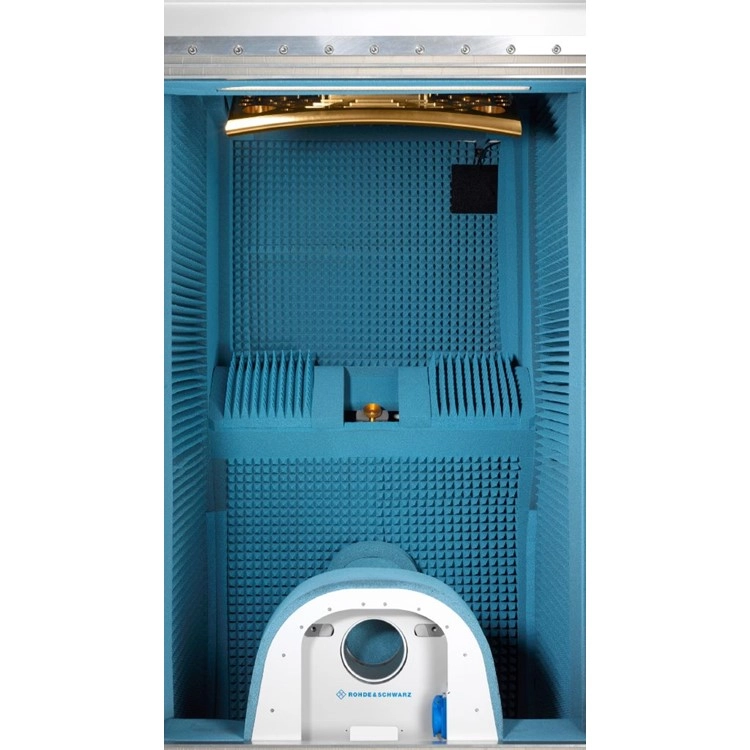

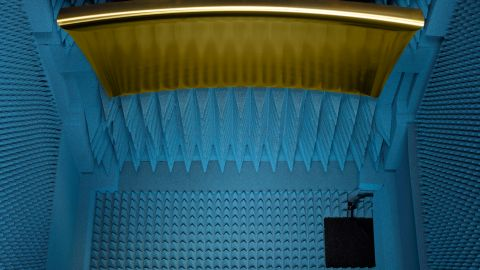

R&S®ATS1800C첨단 CATR 반사기

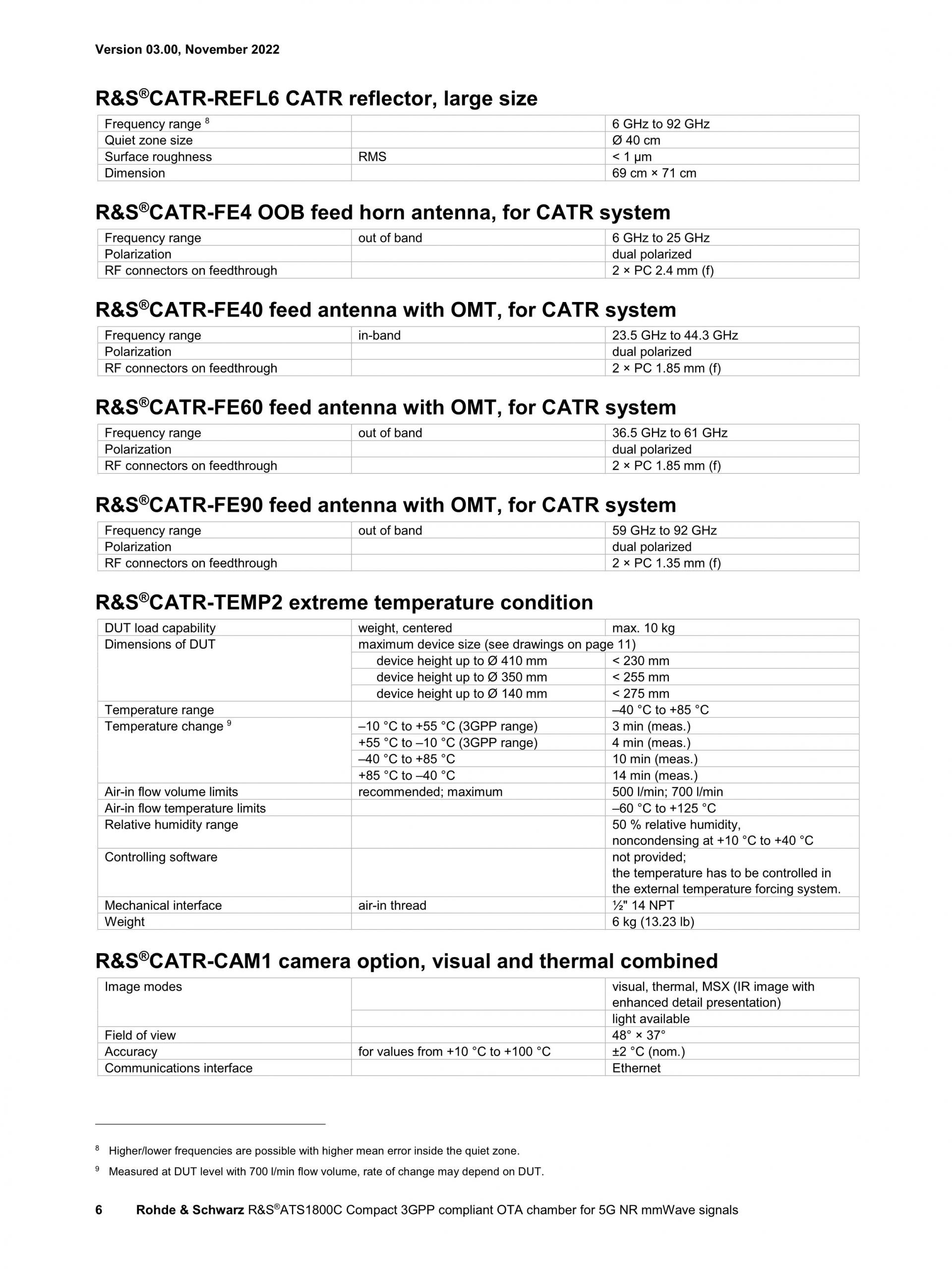

R&S®ATS1800C에는 피드 안테나 또는 DUT의 빔을 평행하게 정렬하는 양방향 파라볼릭 반사기가 있습니다. 이 반사기는 독일 로데슈바르즈가 소형 테스트 챔버로 최고의 성능을 구현하기 위해 특수 설계 및 제작한 것입니다. 반사기의 곡면 처리된 가장자리는 산란을 최소화하며 정밀 연마된 표면은 고주파에서 작동 시 특히 중요한 기능을 합니다. 반사기는 서로 다른 두 가지 저소음 구역(Quiet Zone) 크기(30 cm 또는 40 cm)에 사용할 수 있도록 두 가지 사이즈로 제공됩니다. |
|

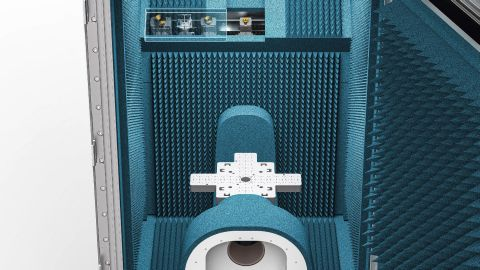

첨단 CATR 반사기하드웨어 트리거링을 이용한 3D 포지셔너

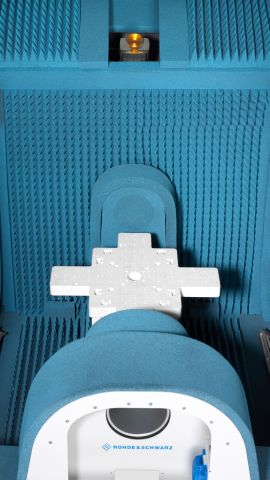

이 포지셔너는 동급 최고의 각도 분해능과 정확도로 무거운 DUT를 지지해주어 팬텀 헤드와 핸드를 통해 CTIA FR2 안테나 성능 테스트를 수행할 수 있습니다. 내장된 하드웨어 트리거 기능은 빠른 측정을 지원하여 테스트 시간을 단축해줍니다. 기존 측정 방식에 비해 전체 TRP 측정의 테스트 시간을 5 ~ 10배(주파수 및 각도 스텝 크기에 따라 다름) 줄일 수 있습니다. |
|
고도 대비 방위각 3D 포지셔너편리하고 빠른 OOB(Out-of-Band) 테스트

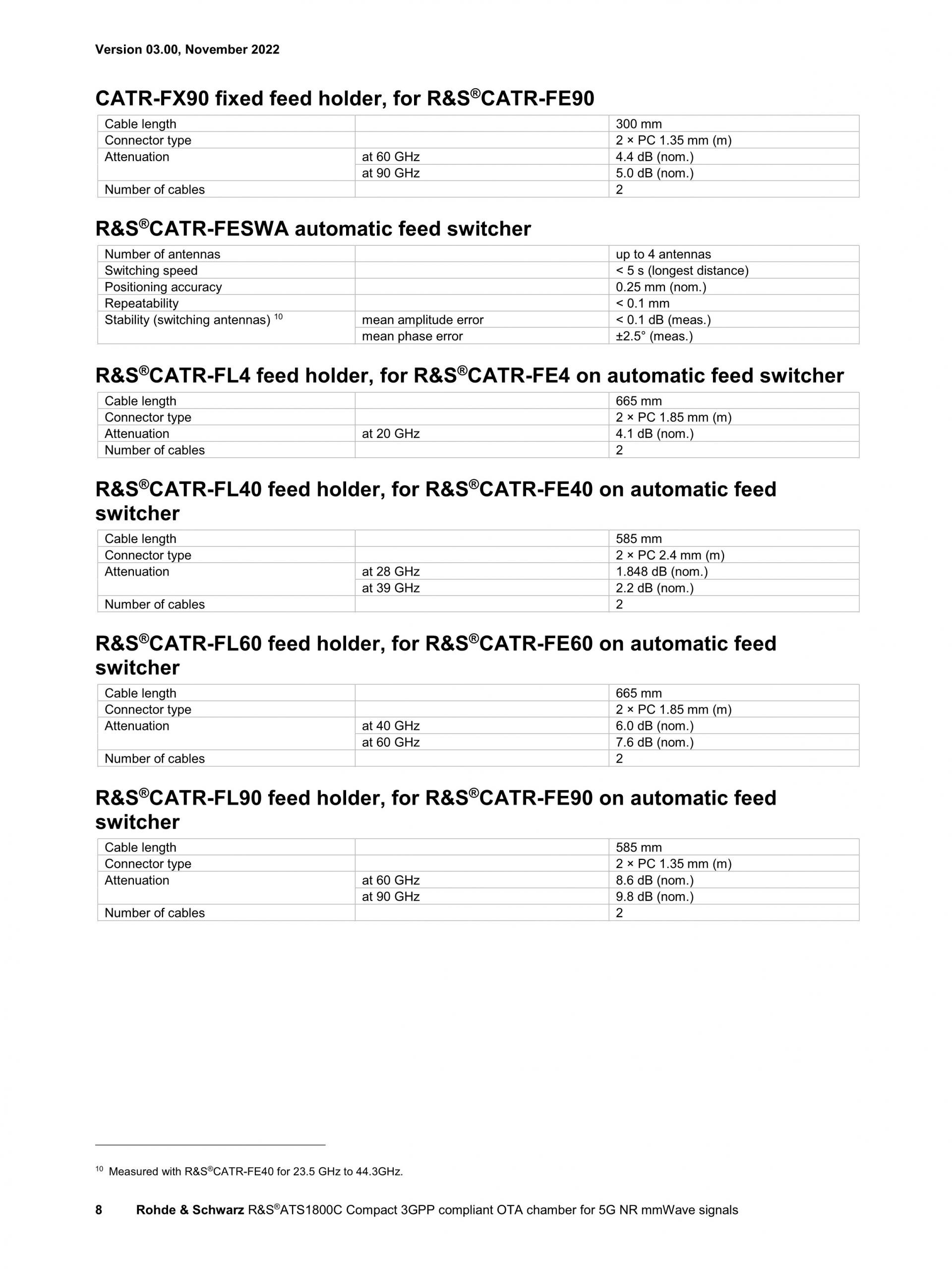

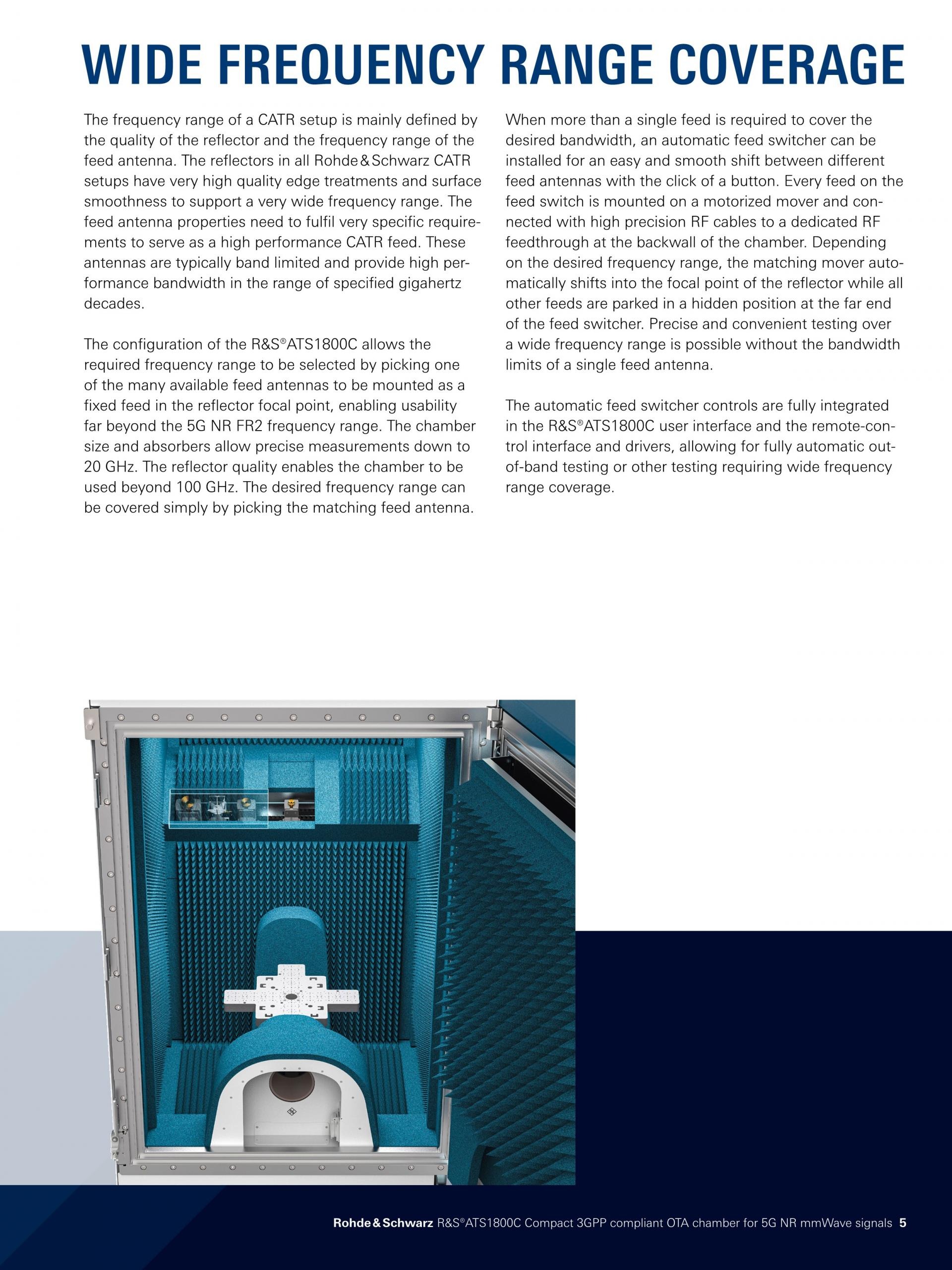

대역 외 방출은 저주파 및 고주파 대역에서 일반적인 대역 한도 밖 측정이 필요합니다. R&S®ATS1800C에 자동 피드 스위처를 장착하면 구동식 무버의 최대 4가지 피드 안테나를 선택할 수 있어 원활한 측정이 가능합니다. 싱글 고정 피드를 사용하여 주요 5G FR2 주파수 대역 이외의 주파수 대역에서 측정할 수도 있습니다. |
|

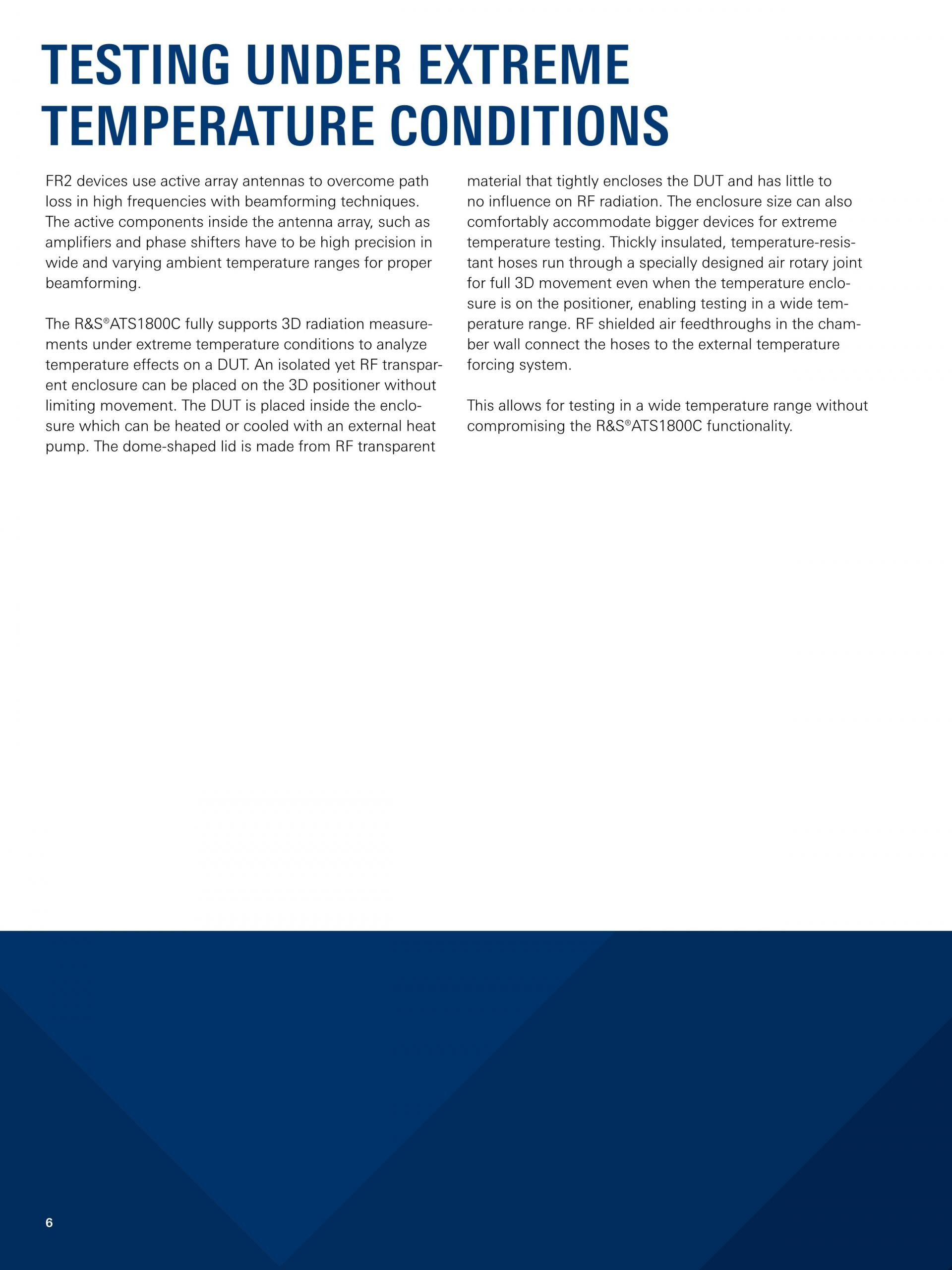

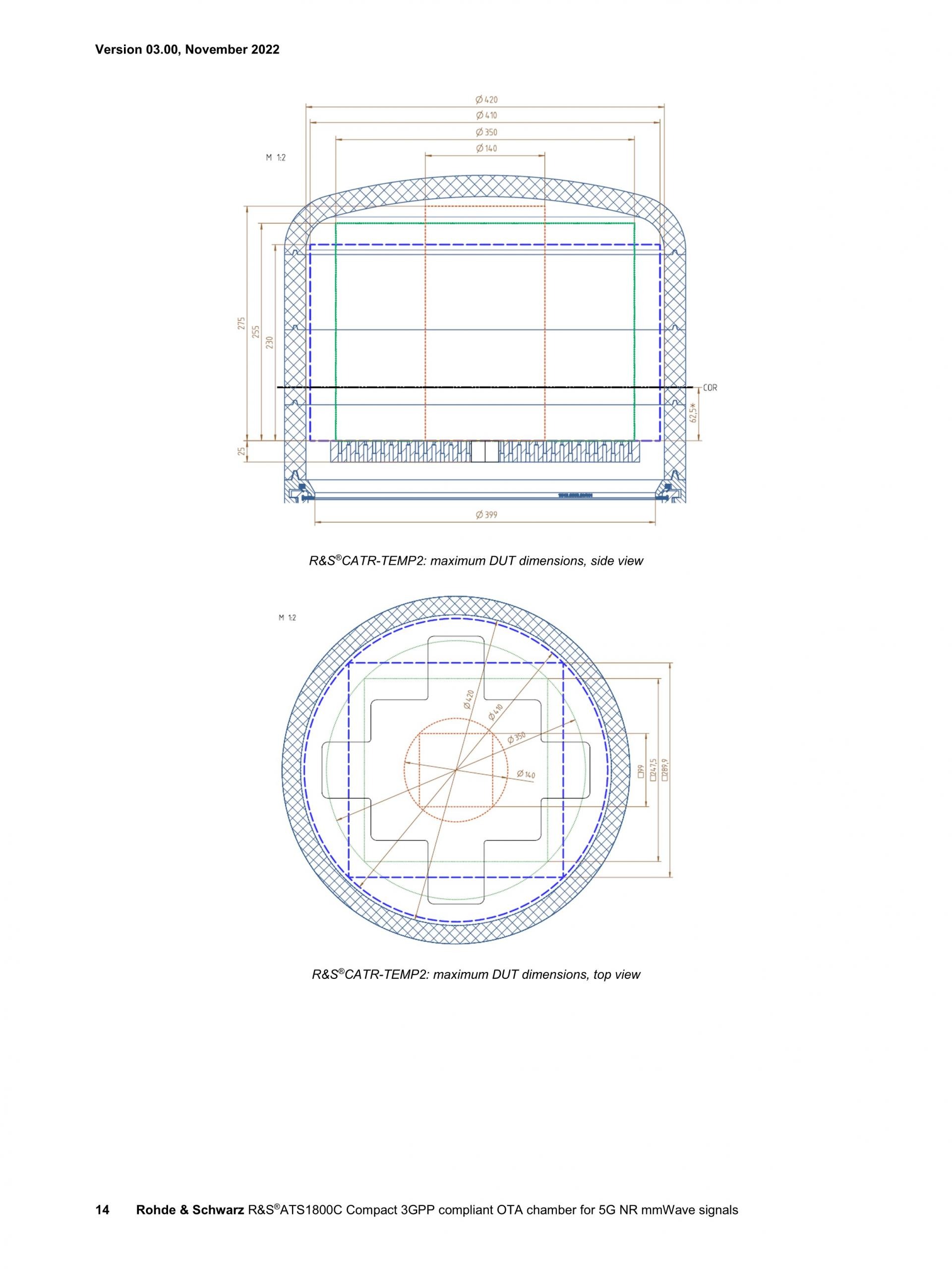

R&S®ATS1800C의 자동 피드 스위처극한 온도 테스트용 인클로저 업그레이드가 가능한 온도 테스트 기능 RF는 투과하고 열은 차단하는 인클로저는 -40°C ~ +85°C 범위에서 DUT를 가열 또는 냉각하면서 정밀 RF 방사 측정을 수행할 수 있습니다. 인클로저는 3D 포지셔너에 배치한 상태에서 계속 움직일 수 있습니다. 인클로저를 장착한 R&S®ATS1800C는 극한의 온도 조건에서 3D 방사 측정을 완벽히 지원합니다. |

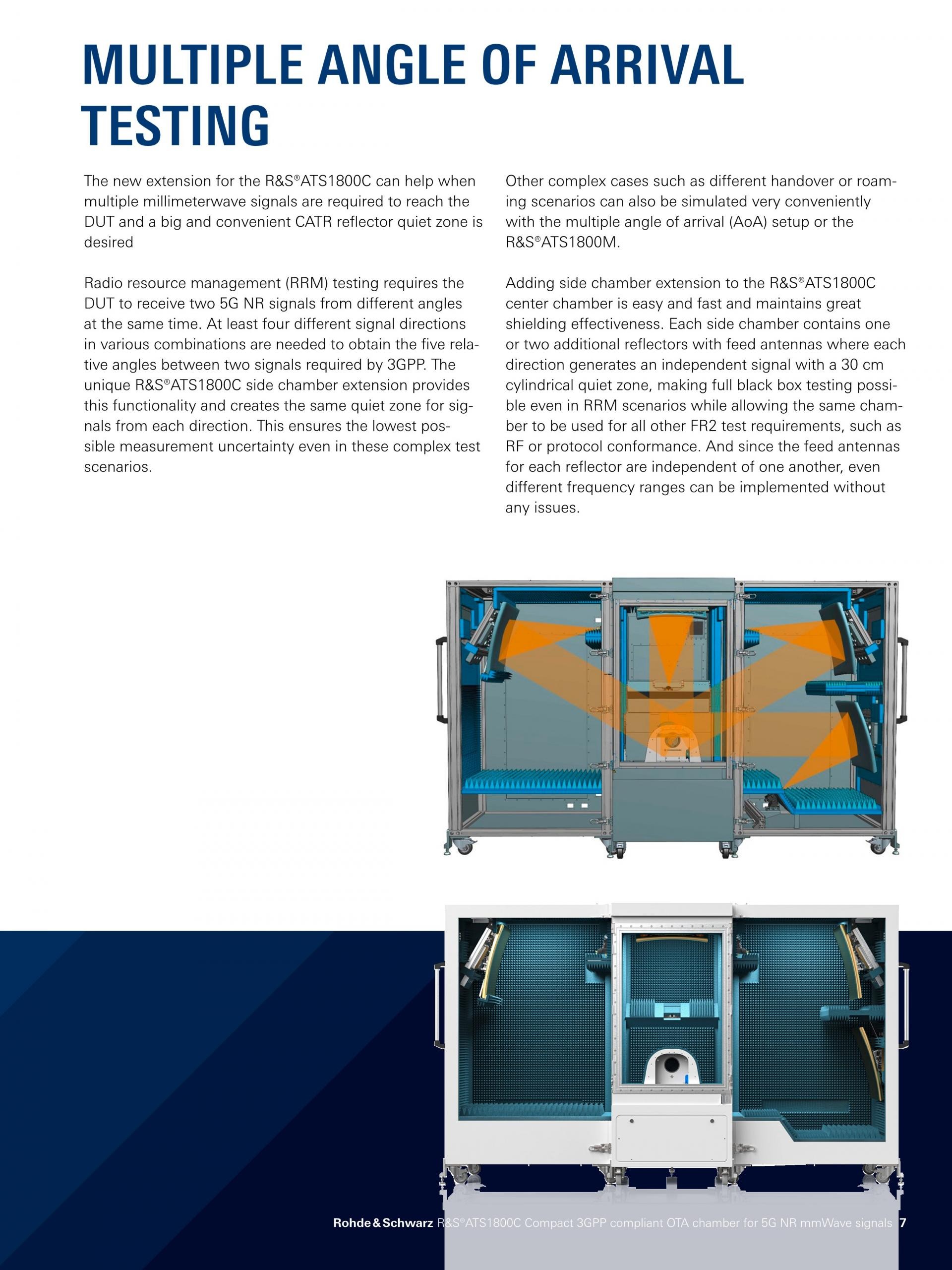

복수 AoA를 이용한 IFF 테스트

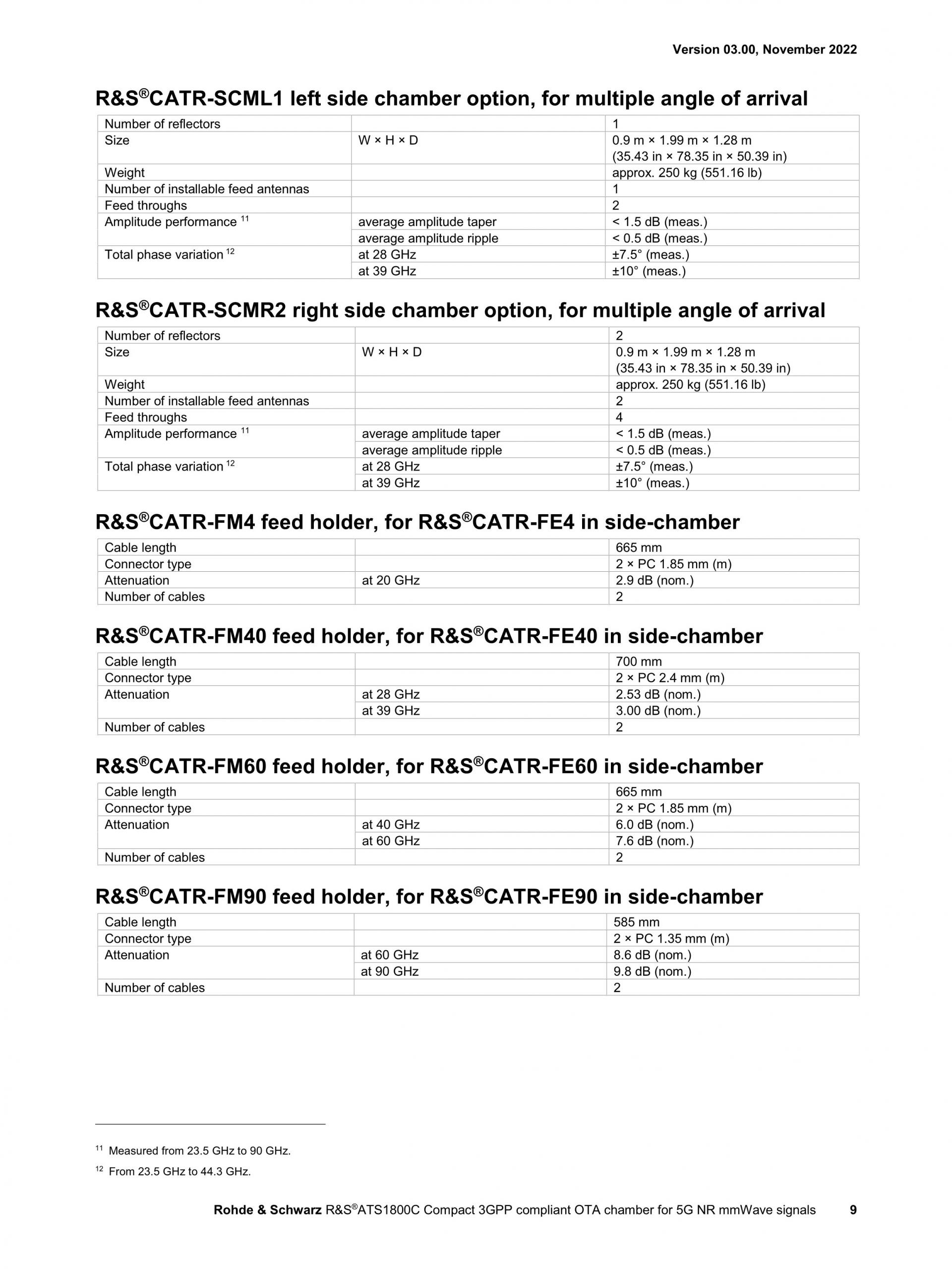

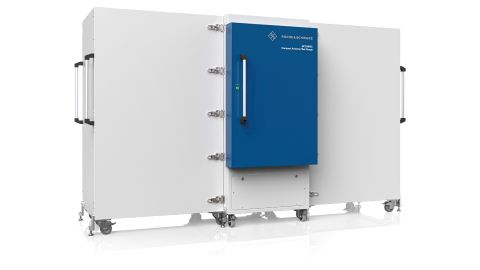

RRM(Radio Resource Management) 테스트를 수행하려면 DUT가 다른 각도에서 5G NR 신호를 수신해야 합니다. 신호 간 지정된 5가지 상대 각도에 대해 다른 조합으로 4가지 이상의 신호 방향이 필요합니다. R&S®ATS1800C에 고유한 사이드 챔버 익스텐션을 부착하면 추가적으로 각 방향에서 수신되는 신호에 대해 30 cm의 저소음 구역(Quiet Zone)을 생성하여 이와 같이 복잡한 테스트 시나리오에서도 가장 낮은 측정 불확도를 보장합니다. |  R&S®ATS1800C용 R&S®ATS1800M 사이드 챔버 익스텐션 |

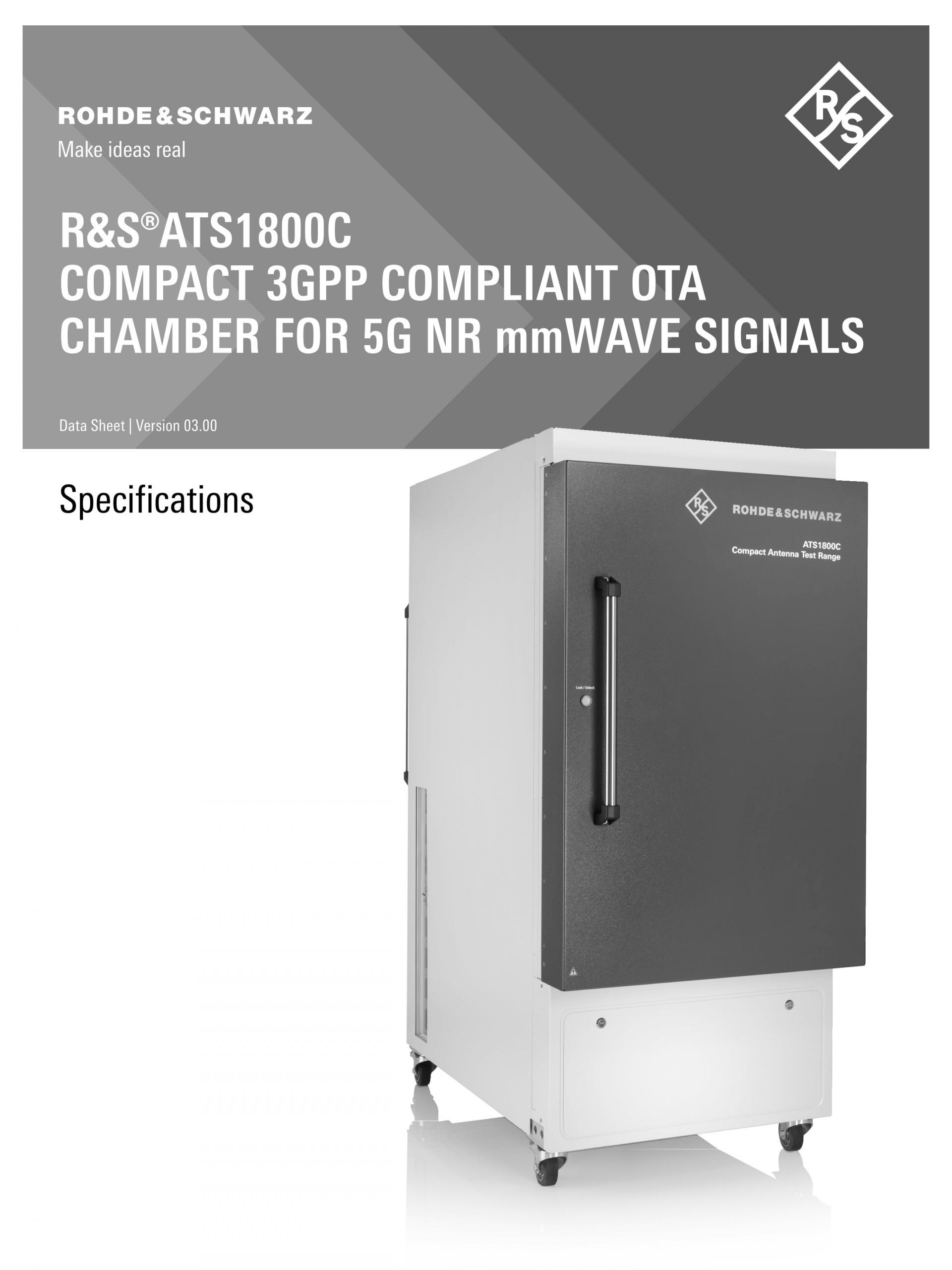

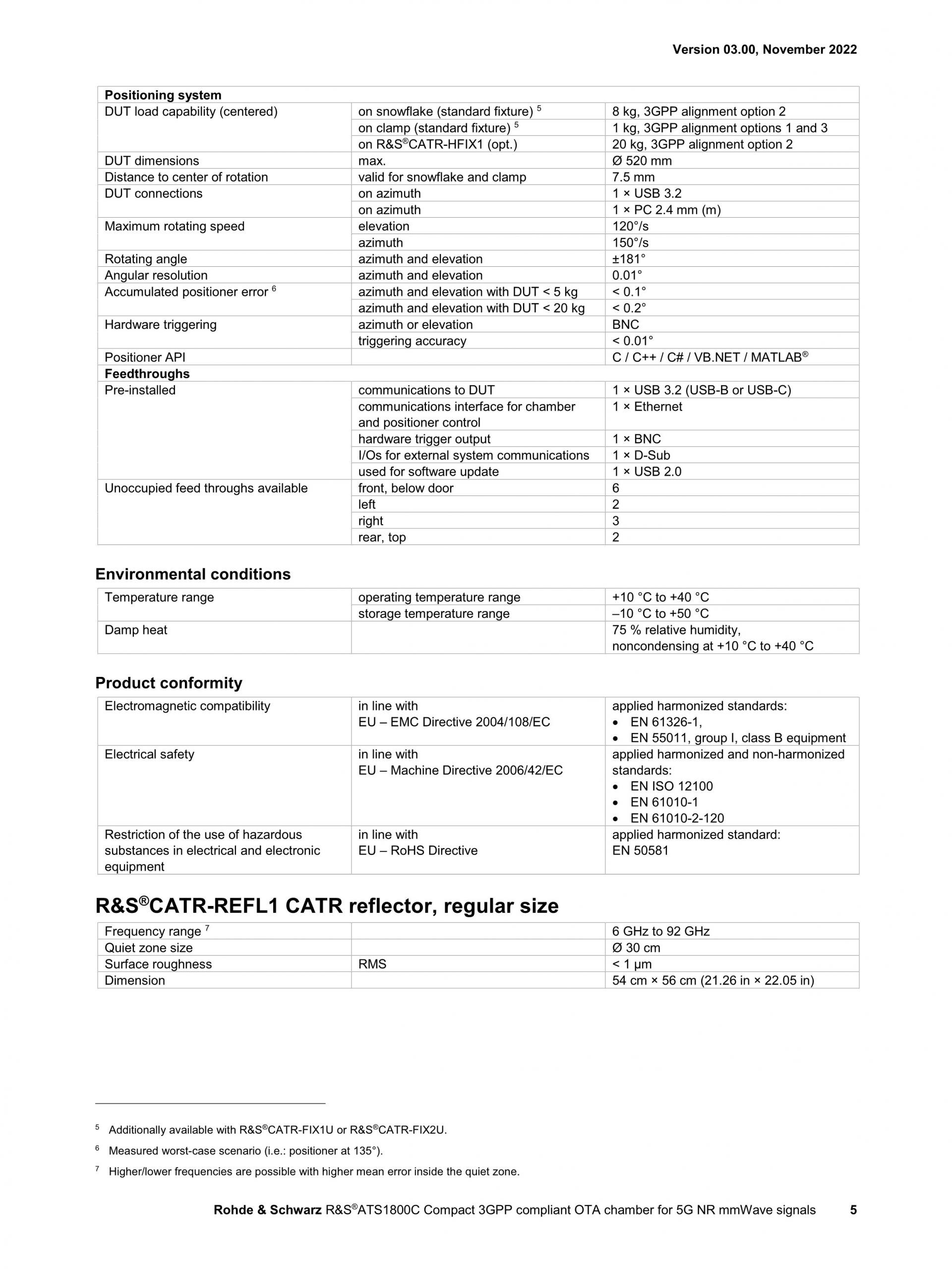

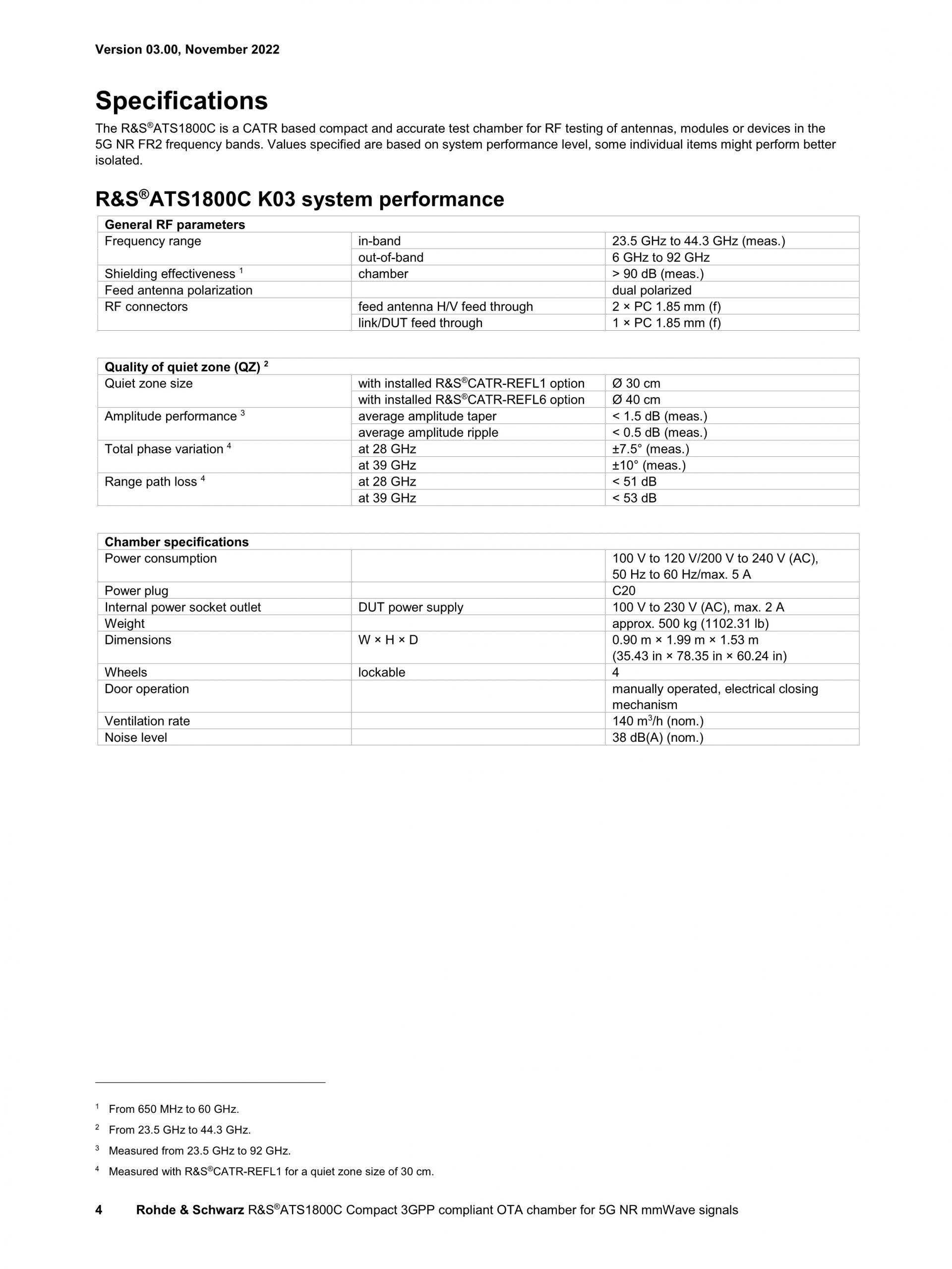

영문 데이터시트 & 영문 매뉴얼 바로가기
