ROHDE & SCHWARZ 로데슈바르츠 로데슈바르즈 ATS1000 안테나 테스트 시스템 (가격문의)
111,111원
로데슈바르즈

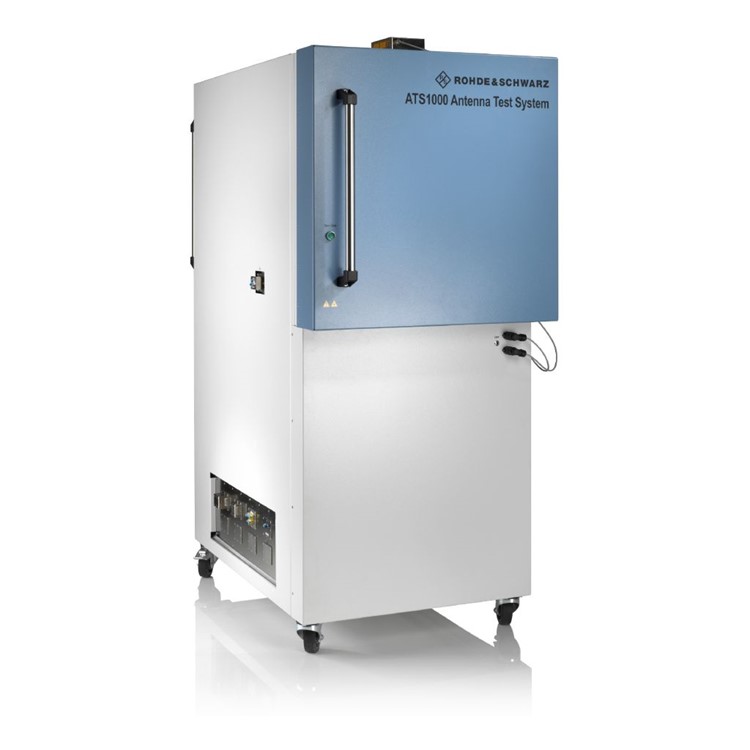

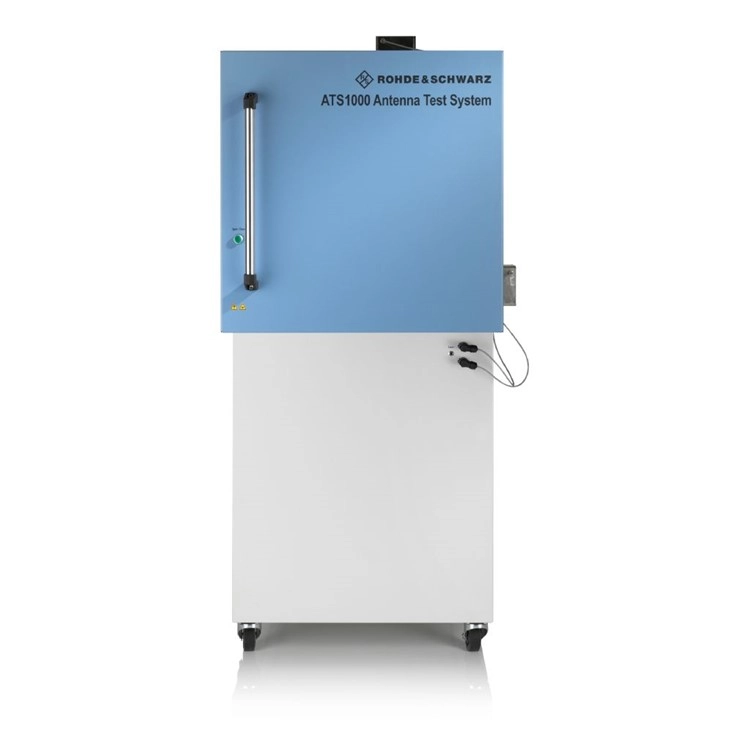

ROHDE & SCHWARZ ATS1000 안테나 테스트 시스템
ROHDE & SCHWARZ ATS1000 ANTENNA TEST SYSTEM
- 챔버 및 프로브 안테나의 주파수 대역:18 GHz ~ 87 GHz
- 5 cm 저소음 구역(Quite Zone) 다이렉트 Far-field 시스템
- 초소형 디자인 및 이동성 극대화를 위한 설계
- 매우 빠르고 정확한 3D 안테나 특성분석
- 50 dB 이상 차폐 효과 최대 87 GHz
로데 슈바르즈 ・ ROHDE & SCHWARZ
ATS1000
안테나 테스트 시스템
ATS1000 ANTENNA TEST SYSTEM
<mmWave 안테나 테스트용 R&S®ATS1000 Antenna Test System>
R&D부터 생산까지 전체 프로세스의 기기 특성분석-
능동 및 수동 기기에서 측정하면서 극한 기온 테스트도 지원합니다. 5G에서는 고주파 mmWave 대역을 이용한 데이터, 속도, 안정성이 핵심입니다. 기존 외부 RF 커넥터가 없을 경우 5G 안테나 특성분석이 까다로워집니다. 5G 안테나, 칩셋, 사용자 장비 제조업체와 무선 시장 업체들은 연구, 진단, 디버깅, 형식 검정을 위한 효과적 솔루션이 필요합니다.

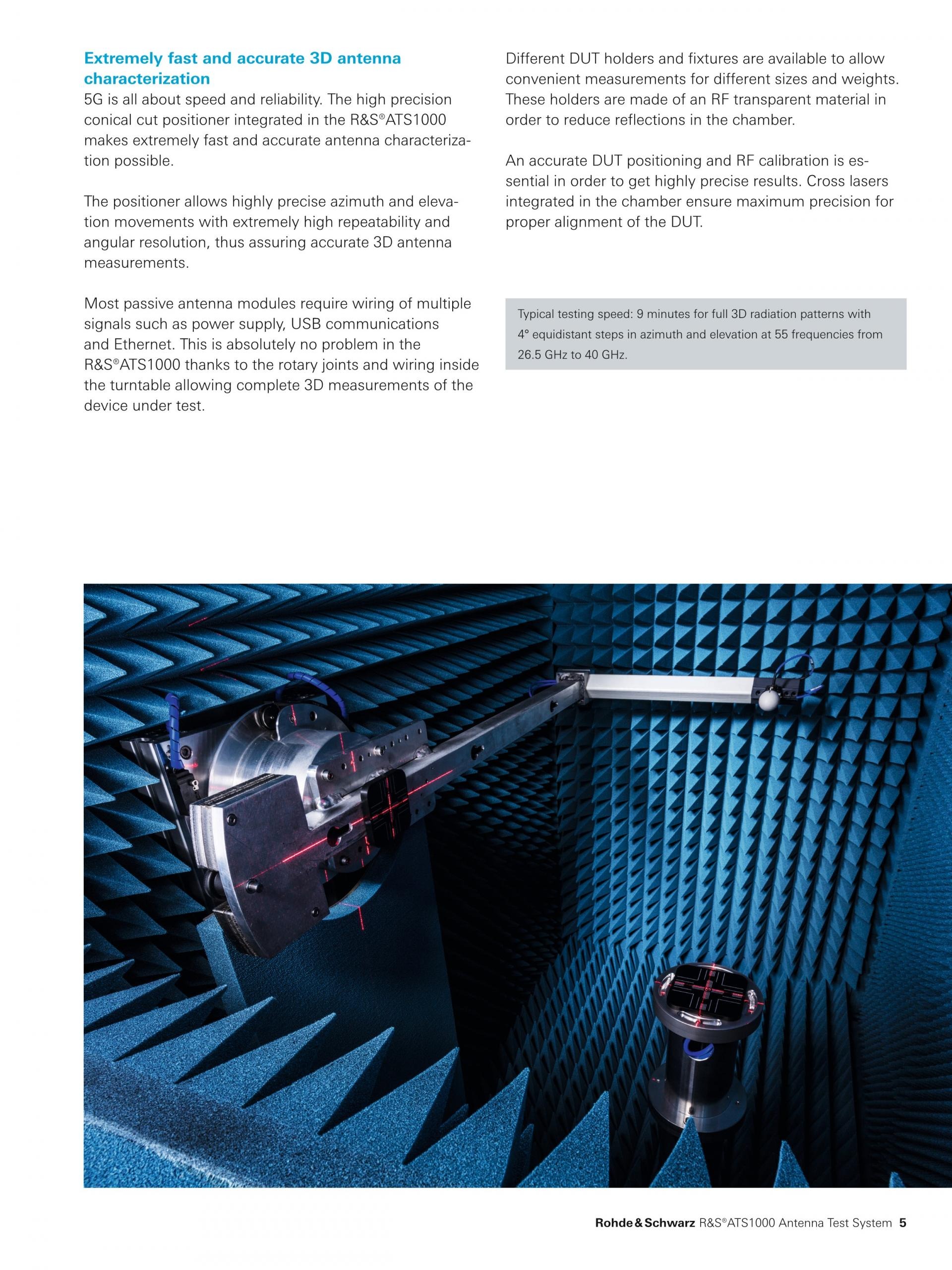

빠르고 정확한 3D 안테나 특성분석

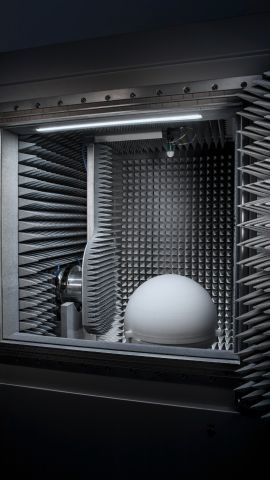

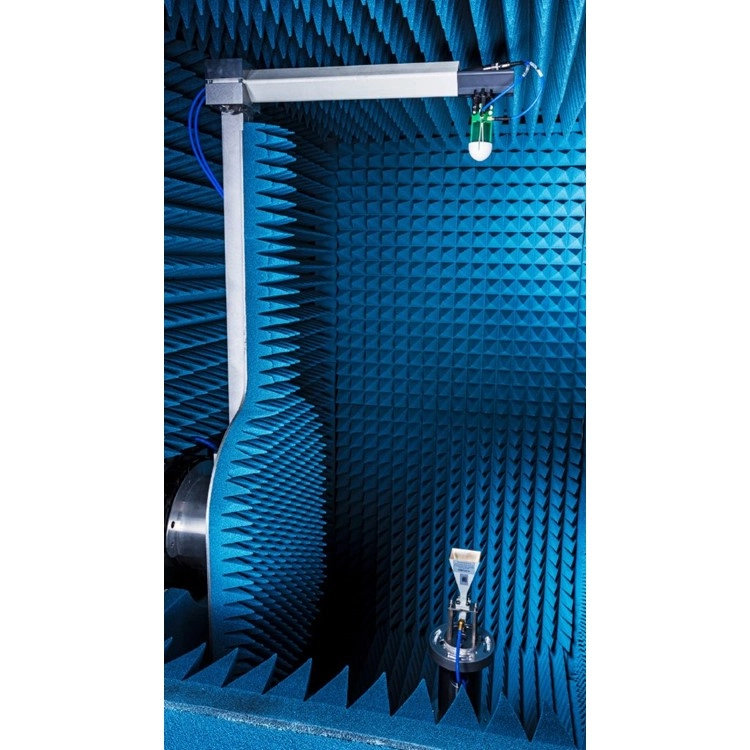

포지셔너는 우수한 반복성과 각도 분해능으로 매우 정밀한 방위 및 고도 조절이 가능해 정확한 3D 안테나 측정을 보장합니다. |

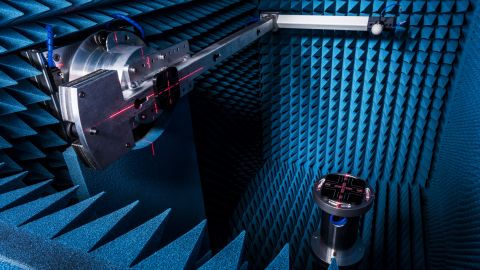

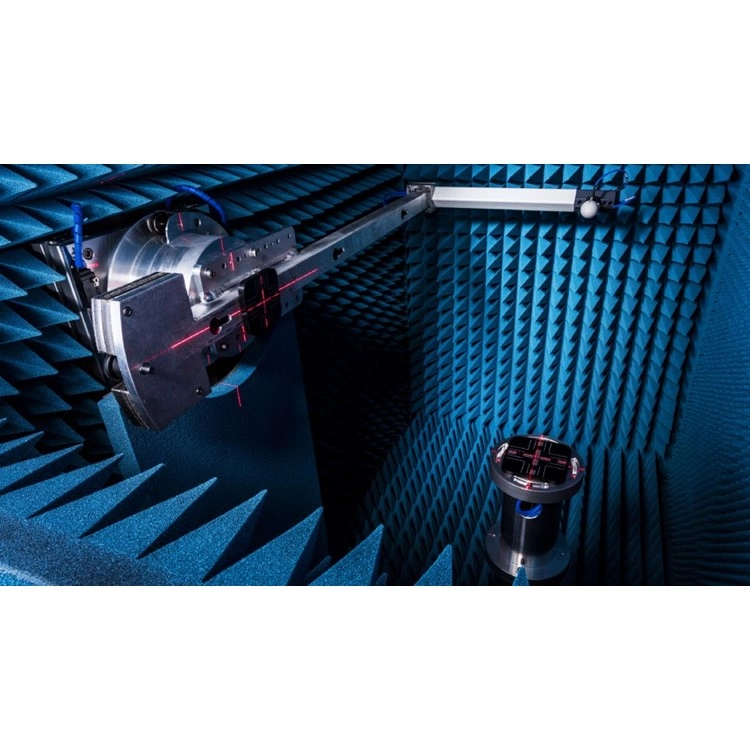

레이저 배열 시스템의 포지셔너 코니컬 컷 포지셔너는 우수한 반복성과 정밀 각도 분해능으로 매우 정밀한 이동이 가능합니다 |

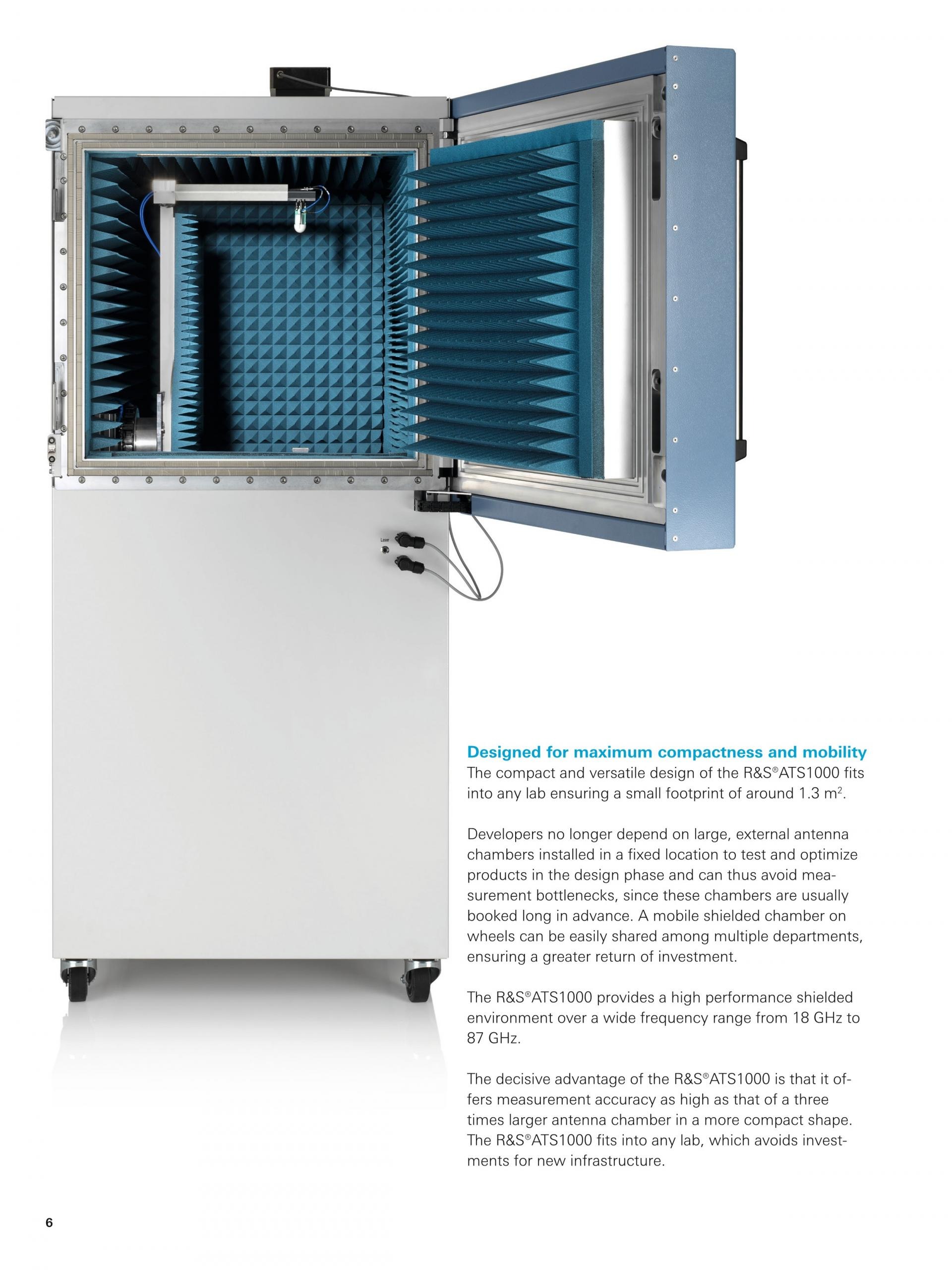

초소형 디자인 및 이동성 극대화를 위한 설계
개발자는 제품을 테스트 및 최적화하기 위해 고정식 대형 안테나 챔버만 사용할 필요가 없으므로 측정 병목을 방지할 수 있습니다. 여러 부서에서 휠이 부착된 이동식 차폐 챔버를 간편하게 공유할 수 있습니다. |

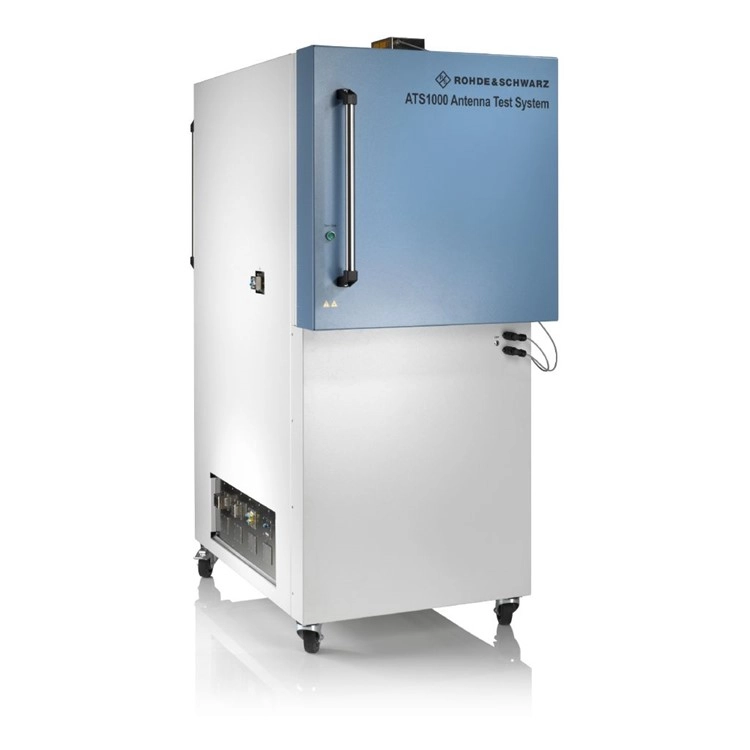

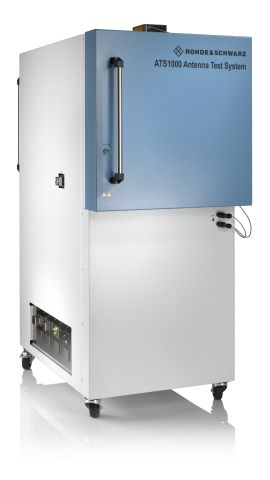

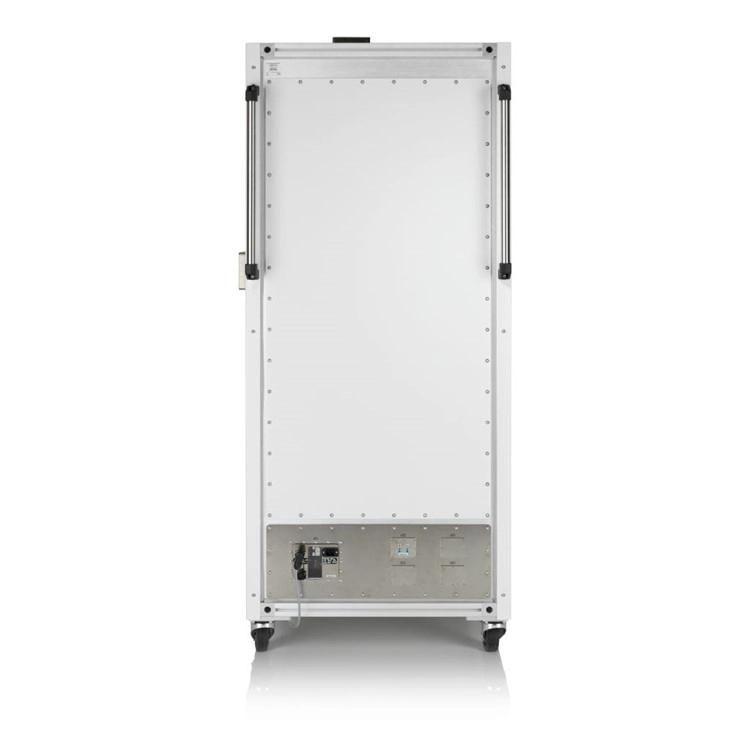

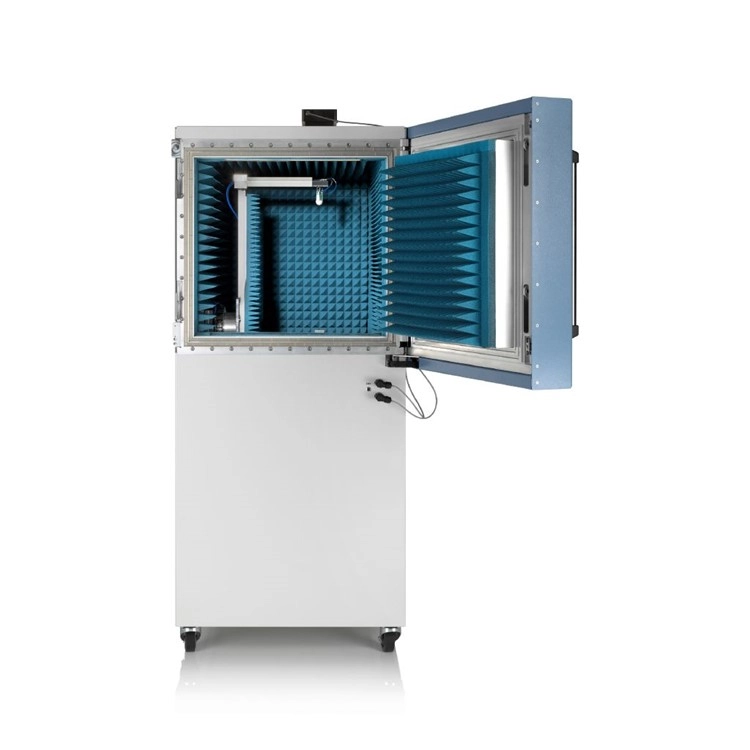

다양한 목적에 적합한 작은 설치면적 R&S®ATS1000은 매우 작은 설치면적을 제공하며 휠이 장착되어 있어 이동성이 우수합니다 |

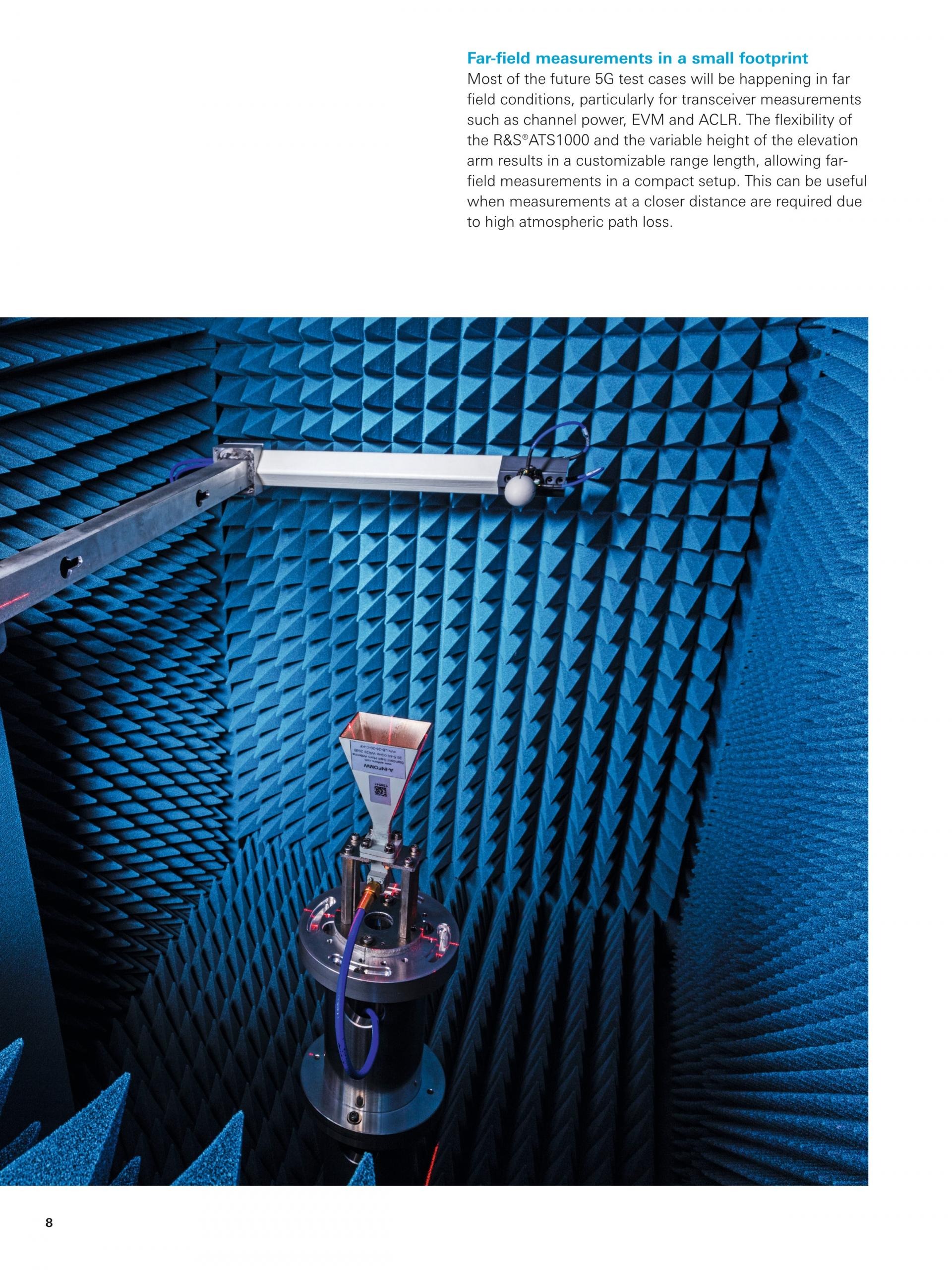

작은 설치면적으로 Far-field 측정
5G 기기의 안테나 특성분석은 약 5 cm 크기 저소음 구역(Quite Zone)의 Far-field 조건에서 수행할 수 있습니다. 화이트박스 방식이 요구되는 경우 R&S®ATS1000은 매우 작은 폼팩터로 빠르고 정확한 결과를 제공할 수 있습니다. |

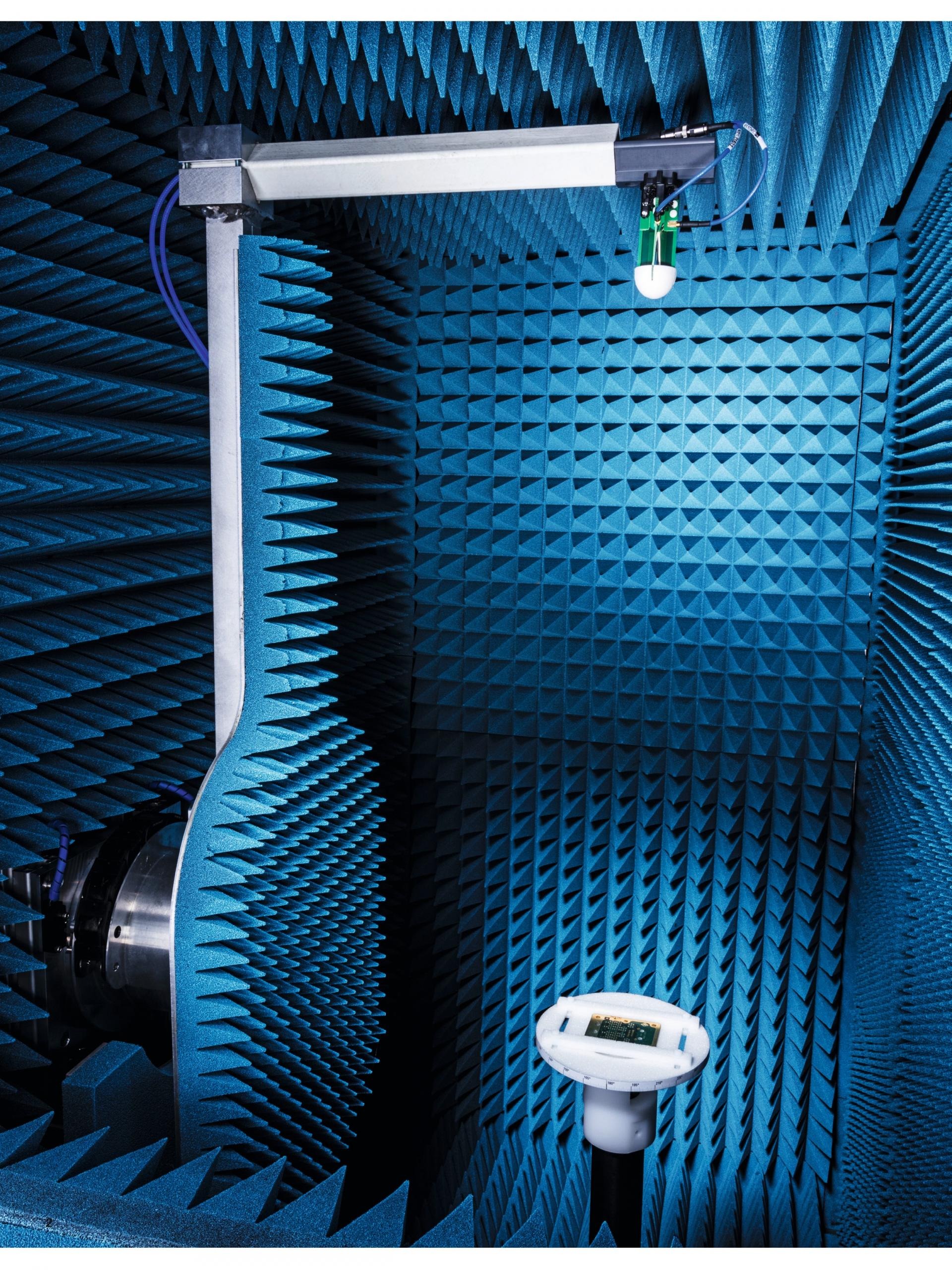

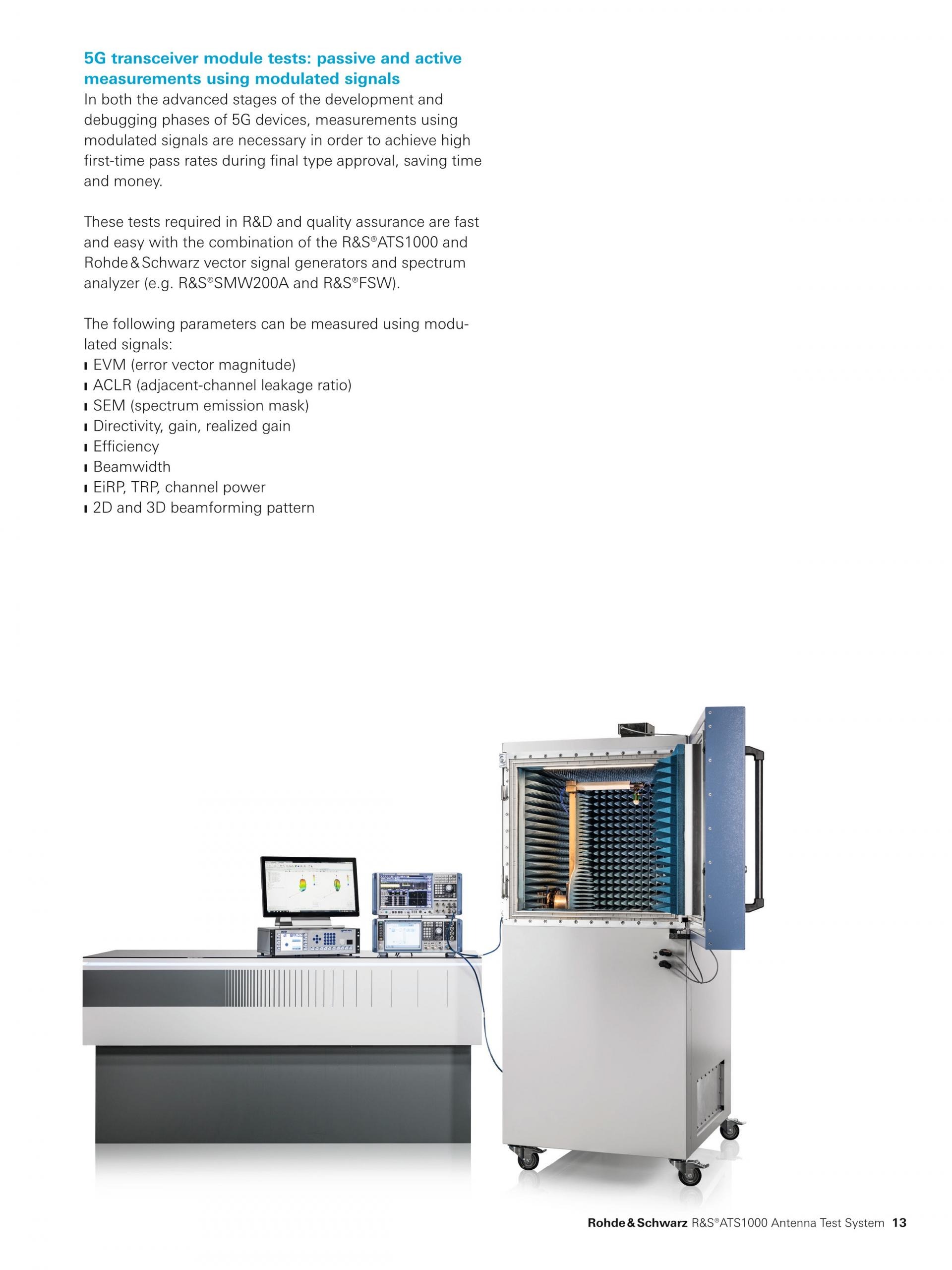

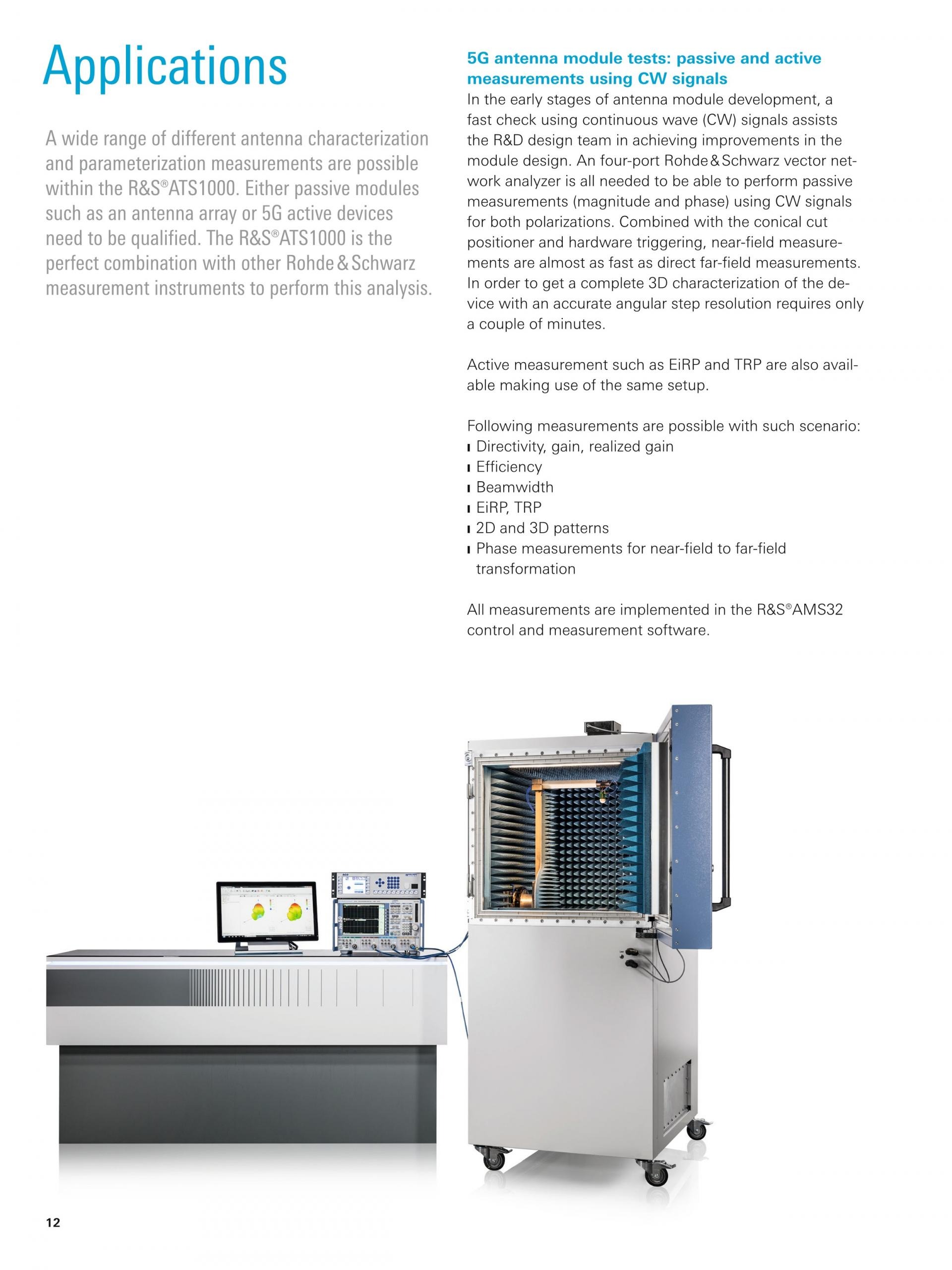

3D 기기 특성분석 5G NR 트랜시버 모듈에서 3D 패턴 또는 안테나 게인 측정 |

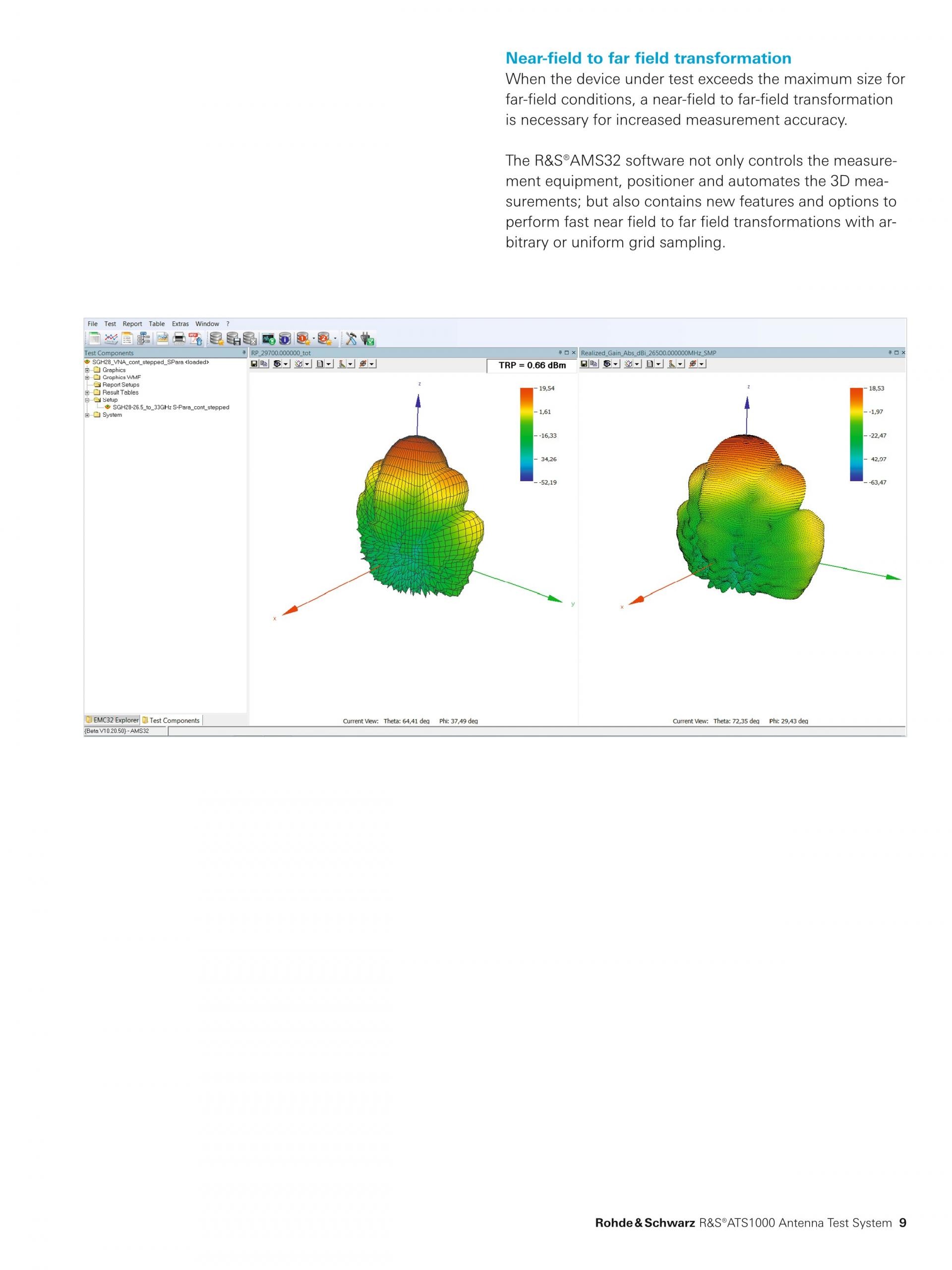

Near-field - Far-field 변환
테스트 기기가 Far-field 조건의 최대 크기를 초과할 경우 Far-field 데이터를 판단하기 위해 Near-field - Far-field 변환이 필요합니다. |

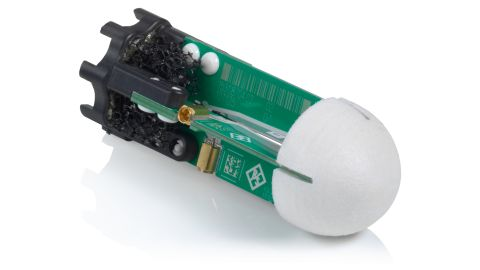

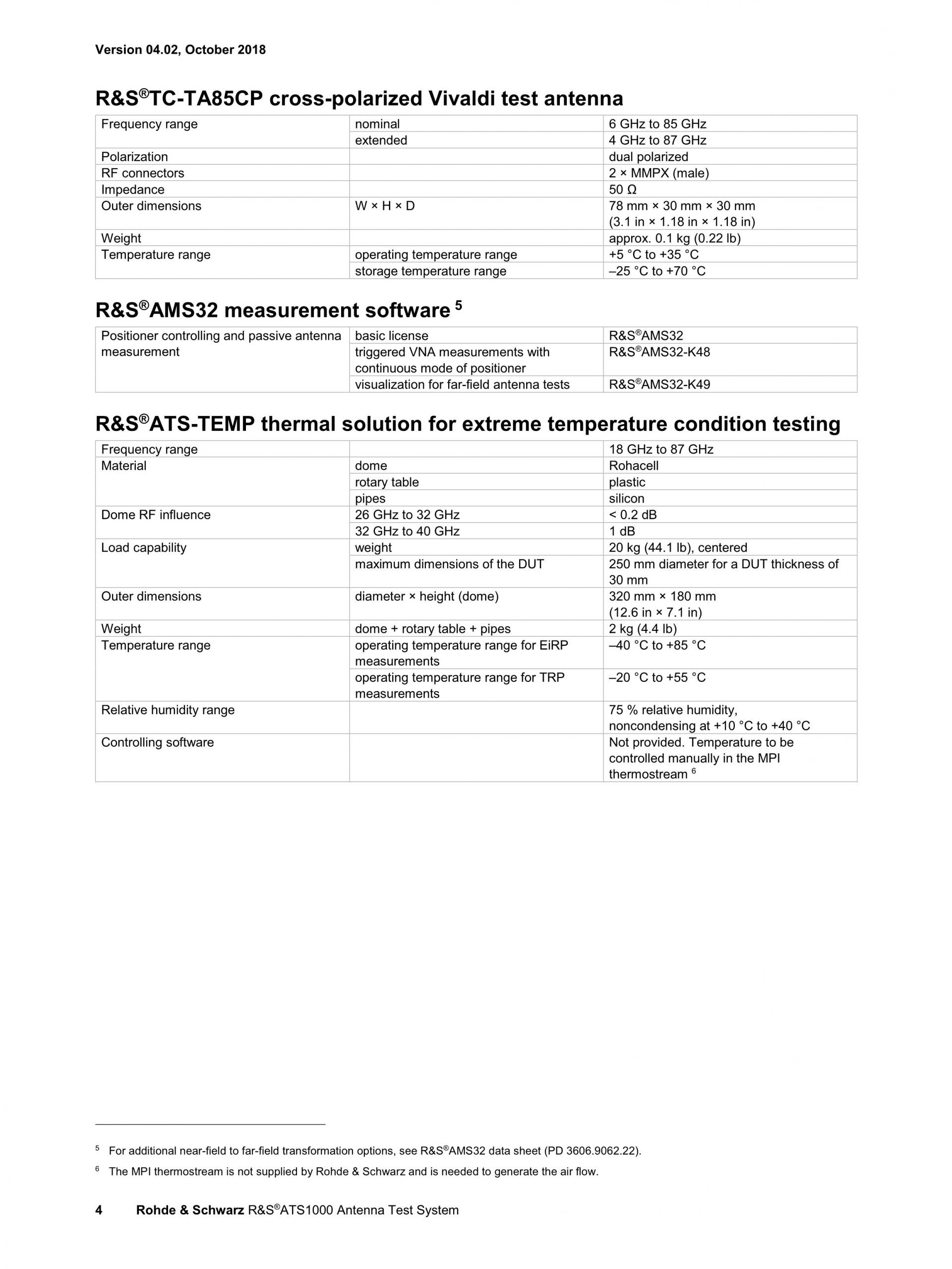

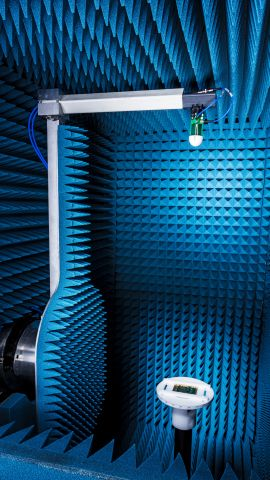

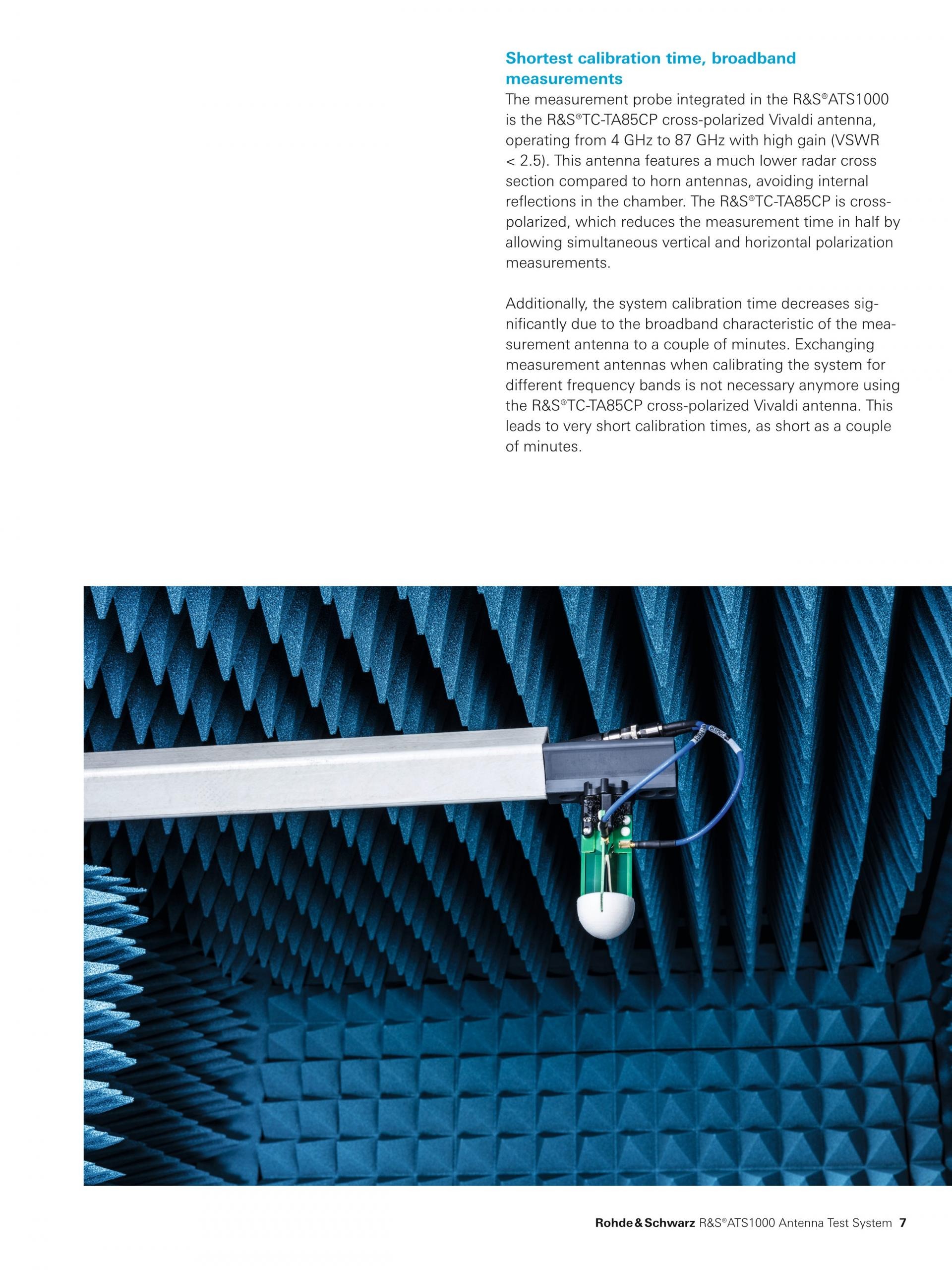

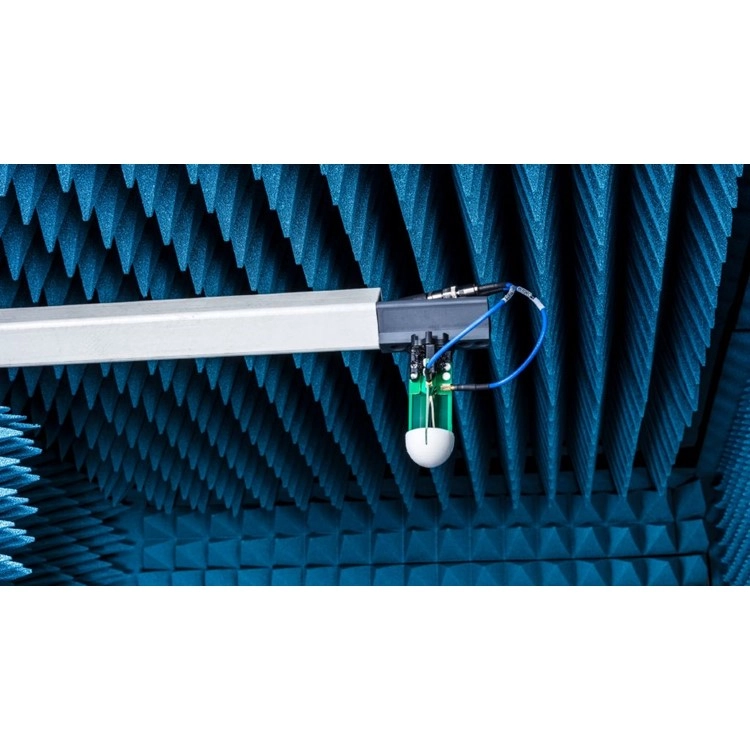

Dual polarized 측정 프로브 R&S®TC-TA85CP Dual polarized 측정 프로브는 Near-field - Far-field 변환에 필요한 두 가지 직교 편파로부터 데이터를 제공합니다 |

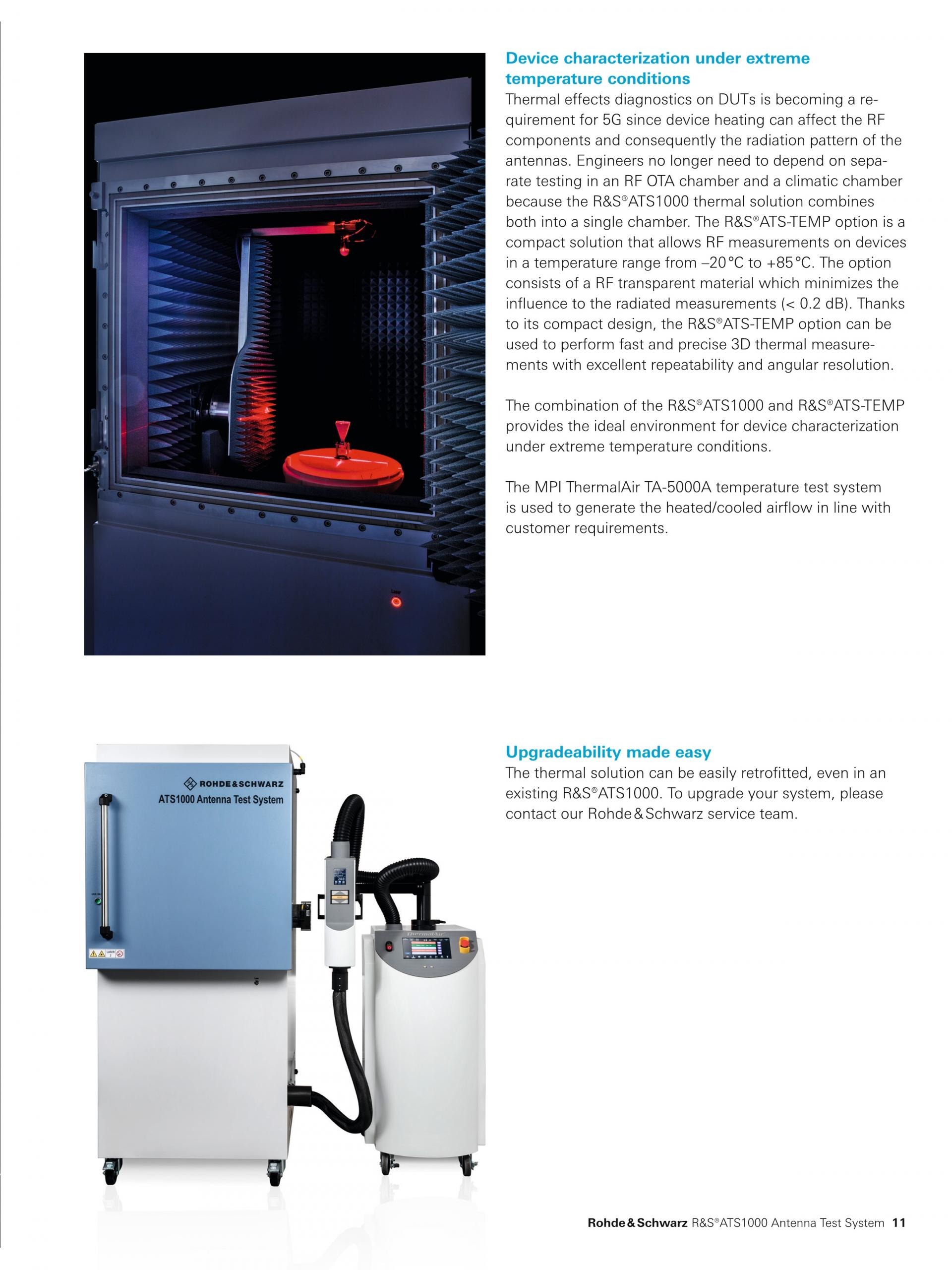

극한 온도 조건에서 측정
기기 가열이 RF 구성요소와 안테나의 방사 패턴에 영향을 미칠 수 있으므로 5G 영역에서 DUT에 대한 열 효과 진단이 요구되고 있습니다. R&S®ATS1000 서멀 솔루션에 RF OTA 챔버와 기후 챔버가 단일 챔버에 결합되어 있으므로 엔지니어는 더 이상 각 챔버에 별도 테스트를 실시하지 않아도 됩니다. R&S®ATS-TEMP 옵션은 –20 °C ~ +85 °C 온도 범위에서 기기에 대한 RF 측정을 수행할 수 있는 초소형 솔루션입니다. |

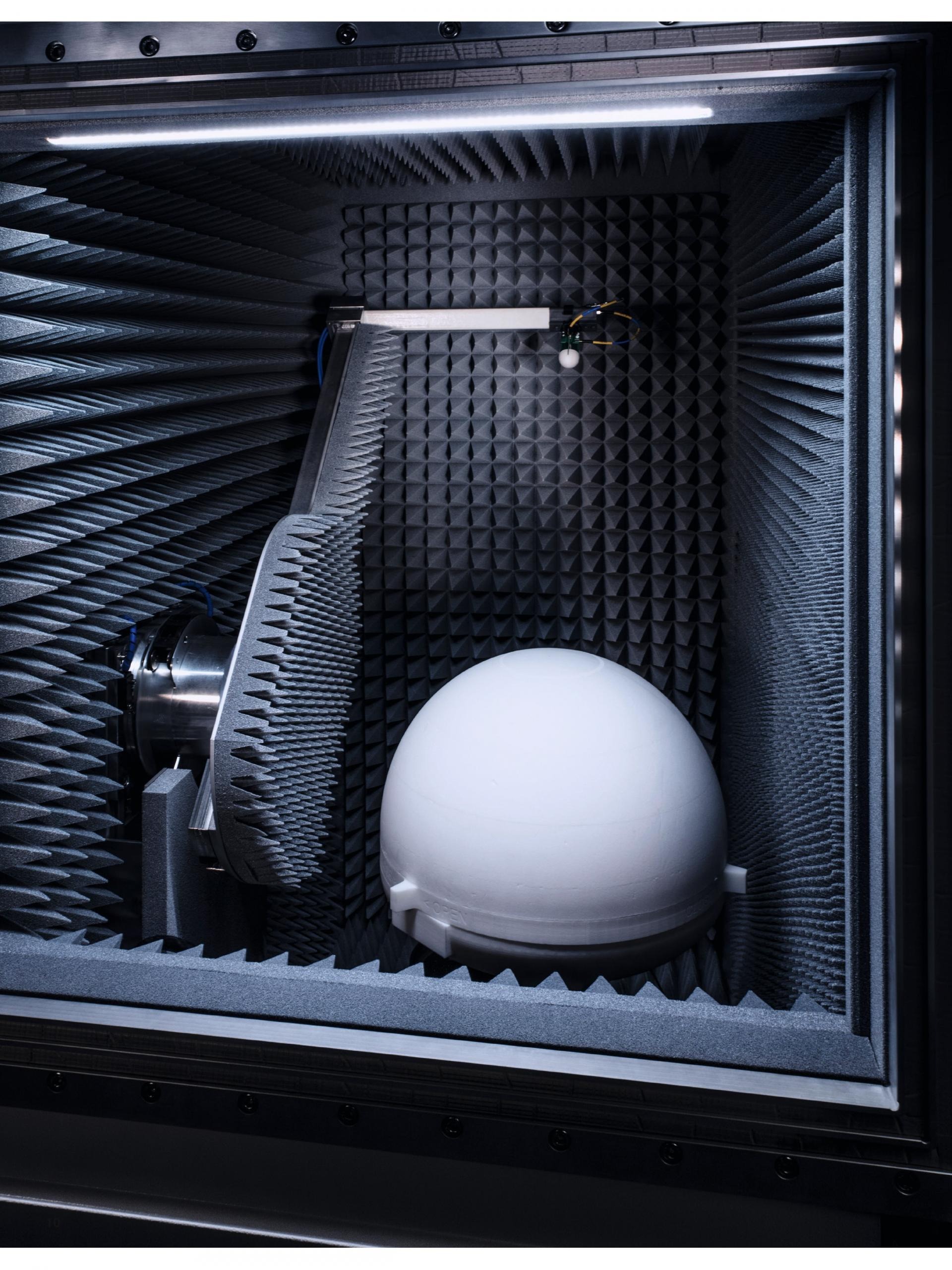

R&S®ATS-TEMP 옵션이 설치된 R&S®ATS1000 R&S®ATS-TEMP는 RF 투과 소재를 통해 극한의 온도 조건에서 기기 특성분석을 위한 최적의 환경을 제공합니다 |
