그라프텍 ・ GRAPHTEC
B-565
채널확장 터미널유닛(고정밀)
B-565 Extension Terminal Base Unit

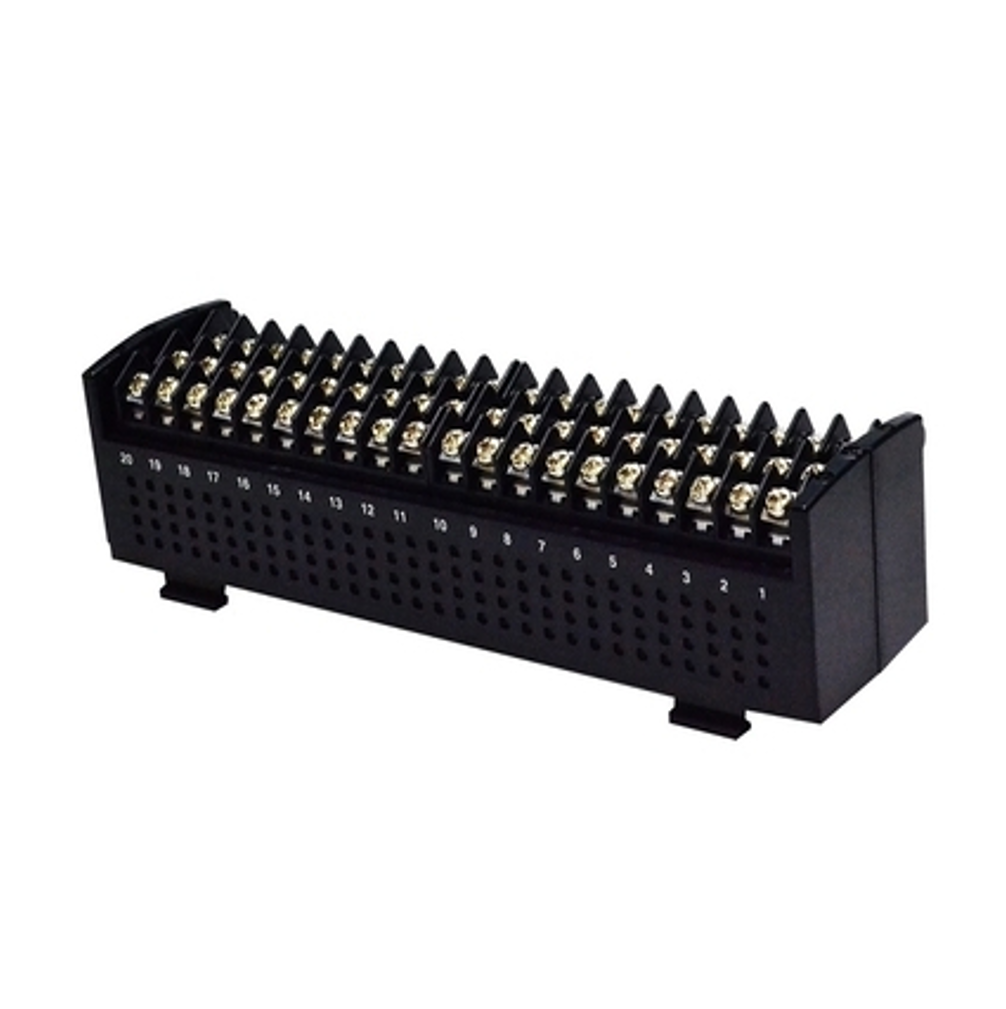

그라프텍 GRAPHTEC B-565 – 채널확장 터미널유닛(고정밀)
GL840WV 채널확장용 input terminal (Withstand voltage type)
>> 20 Channel Terminal
>> Extension Terminal Base Unit
>> Connection Plate
>> Screws

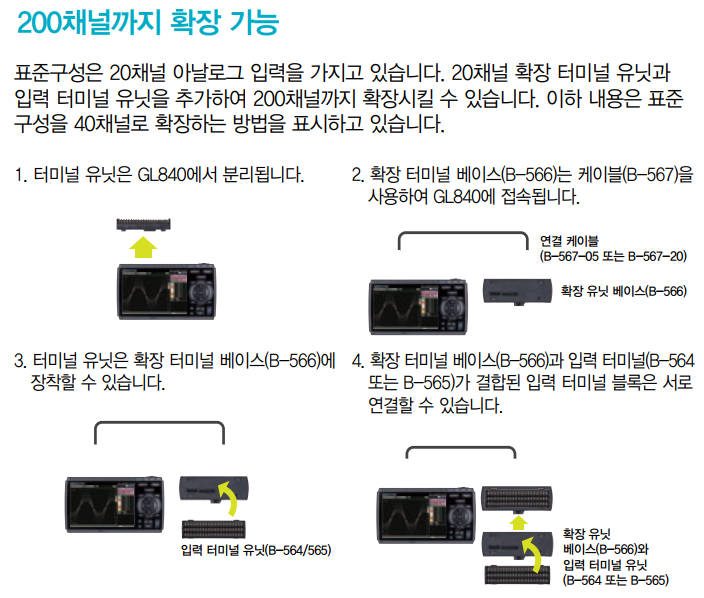

GL840 본체 1대 : 기본 20채널

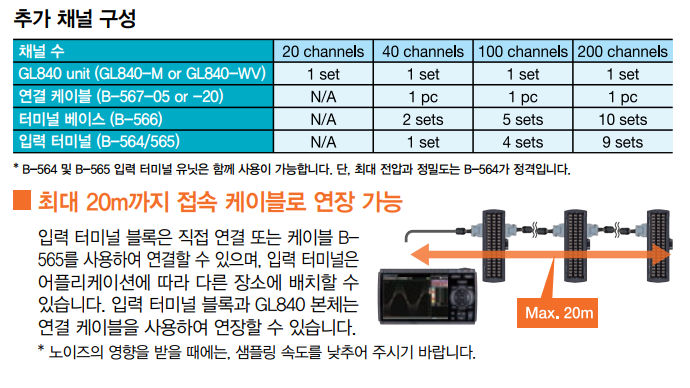

1. 예) 40CH 확장 시 : 베이스단자(B-566) 2개, 확장 케이블(B-567 50cm, 2m 길이 선택) 1개, 확장 터미널(B-564, 565 선택) 1개
※ GL840M용 터미널유닛 B-564, GL840WV용 터미널유닛 B-565
2. 예) 60CH 확장 시 : 베이스단자 3개, 확장 케이블, 확장 터미널 2개
3. 예) 100CH 확장 시 : 베이스단자 5개, 확장 케이블, 확장 터미널 4개
4. 예) 200CH 확장 시 : 베이스단자 10개, 확장 케이블, 확장 터미널 9개

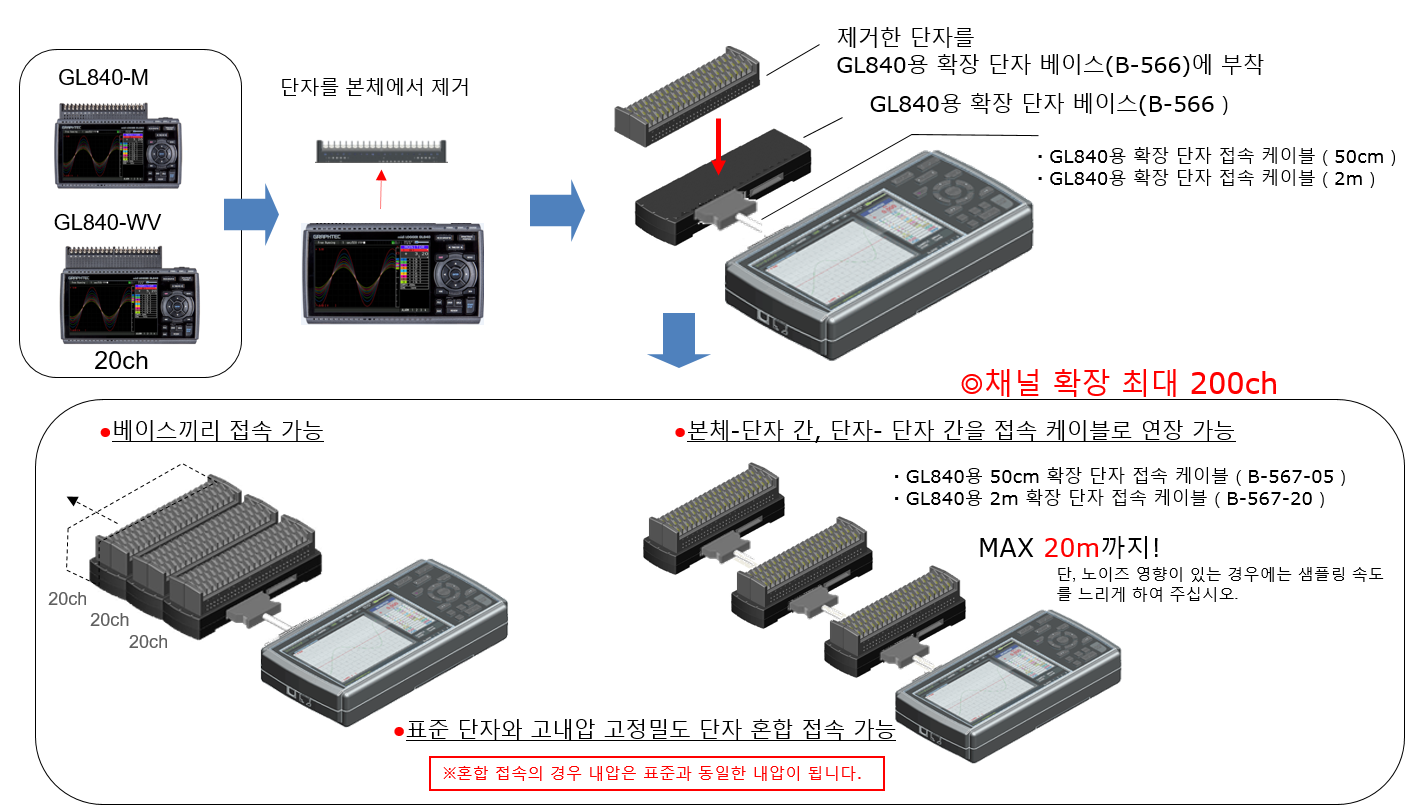

※ 확장 케이블(B-567-05, B-567-20)을 추가로 사용하여 아래 사진과 같이 최대 20m까지 터미널 간 확장도 가능합니다.
