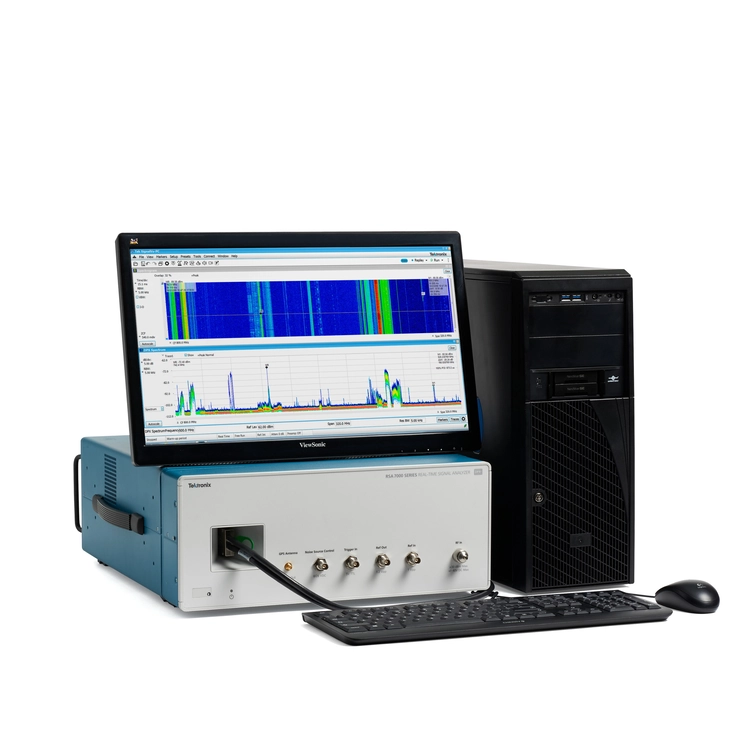

TEKTRONIX 텍트로닉스 RSA7100 광대역 신호 분석기 시리즈 RSA7100A / RSA7100B (가격문의)
111,111원

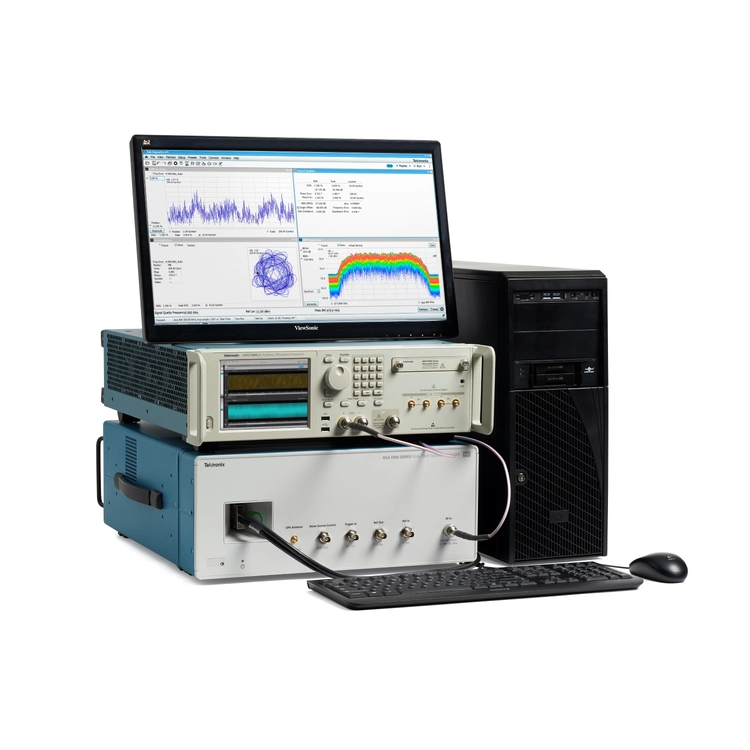

TEKTRONIX 텍트로닉스 RSA7100 광대역 신호 분석기 시리즈 RSA7100A / RSA7100B

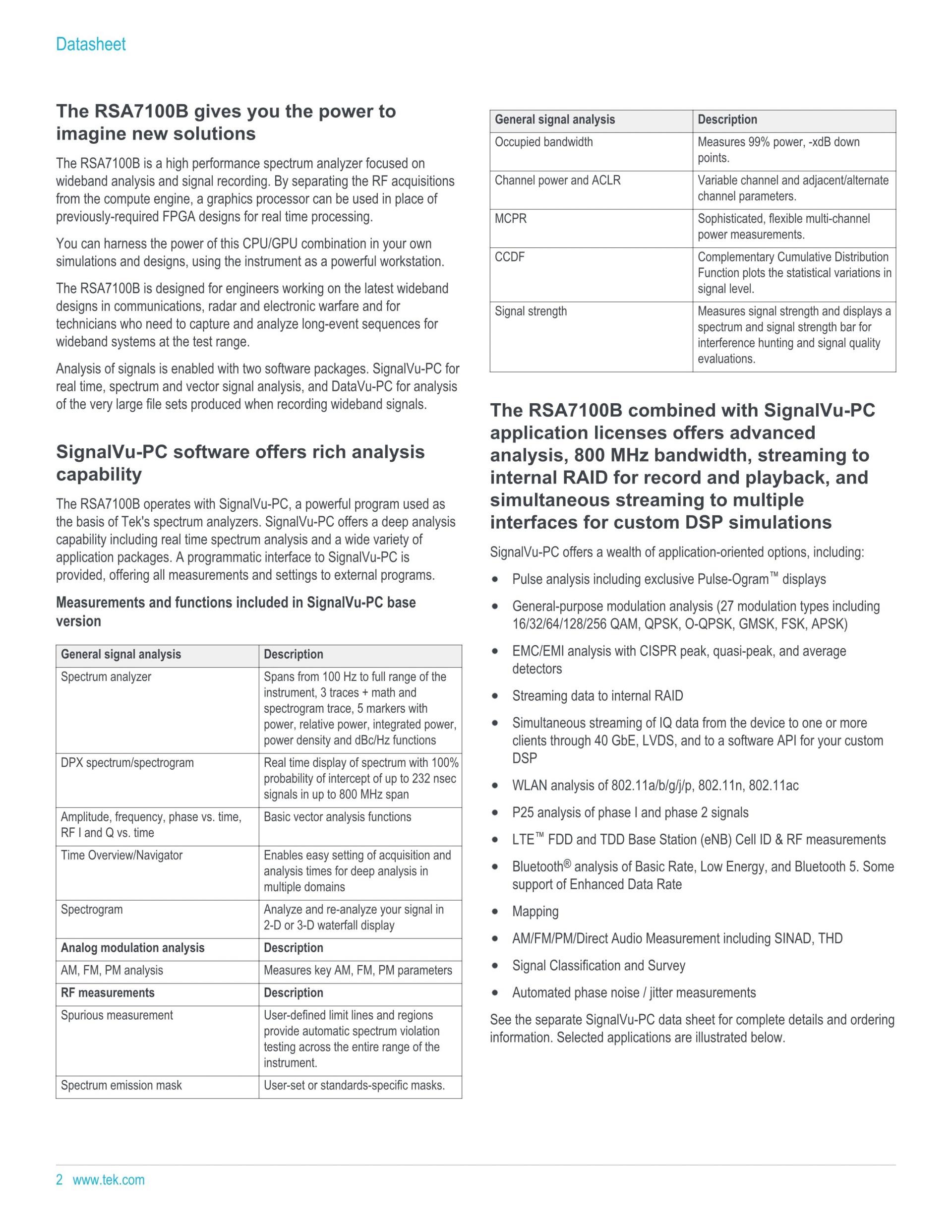

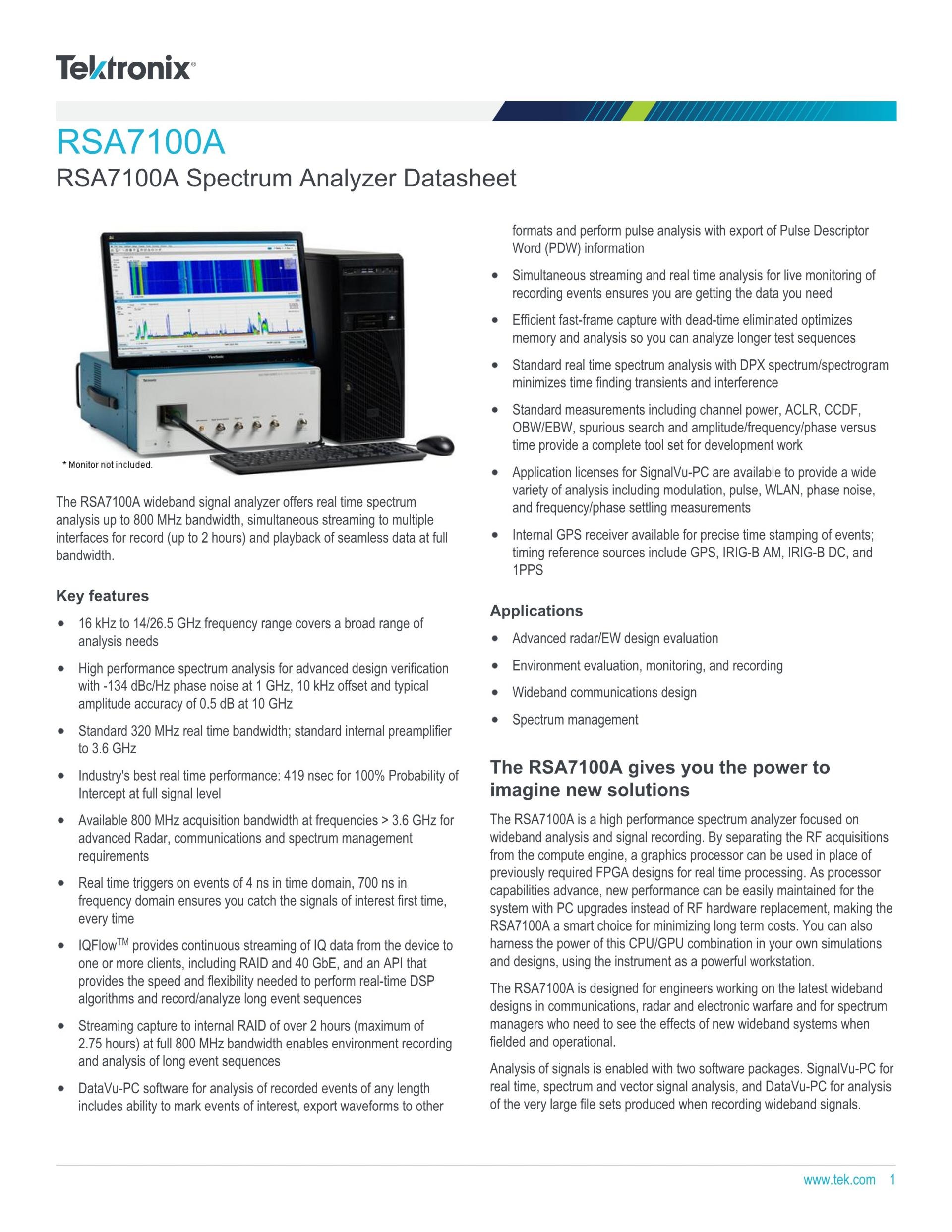

RSA7100B 광대역 신호 분석기는 최대 800MHz 대역폭의 실시간 스펙트럼 분석 및 전체 대역폭에서 완벽한 데이터의 동시 스트리밍을 제공합니다.
이를 통해 통신, 레이더 및 전자전의 연구원들이 차세대 설계를 구축할 수 있도록 도움을 줄 수 있습니다.

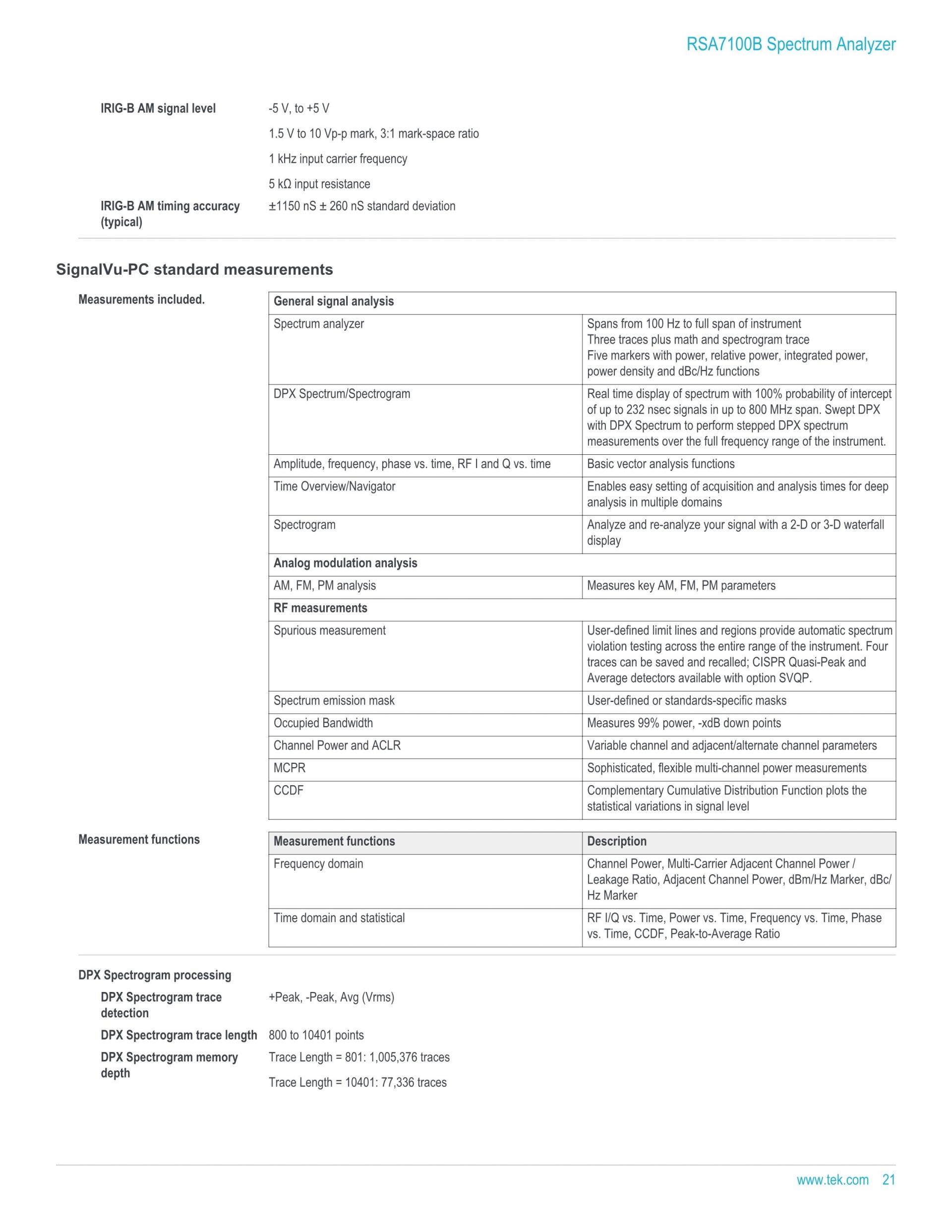

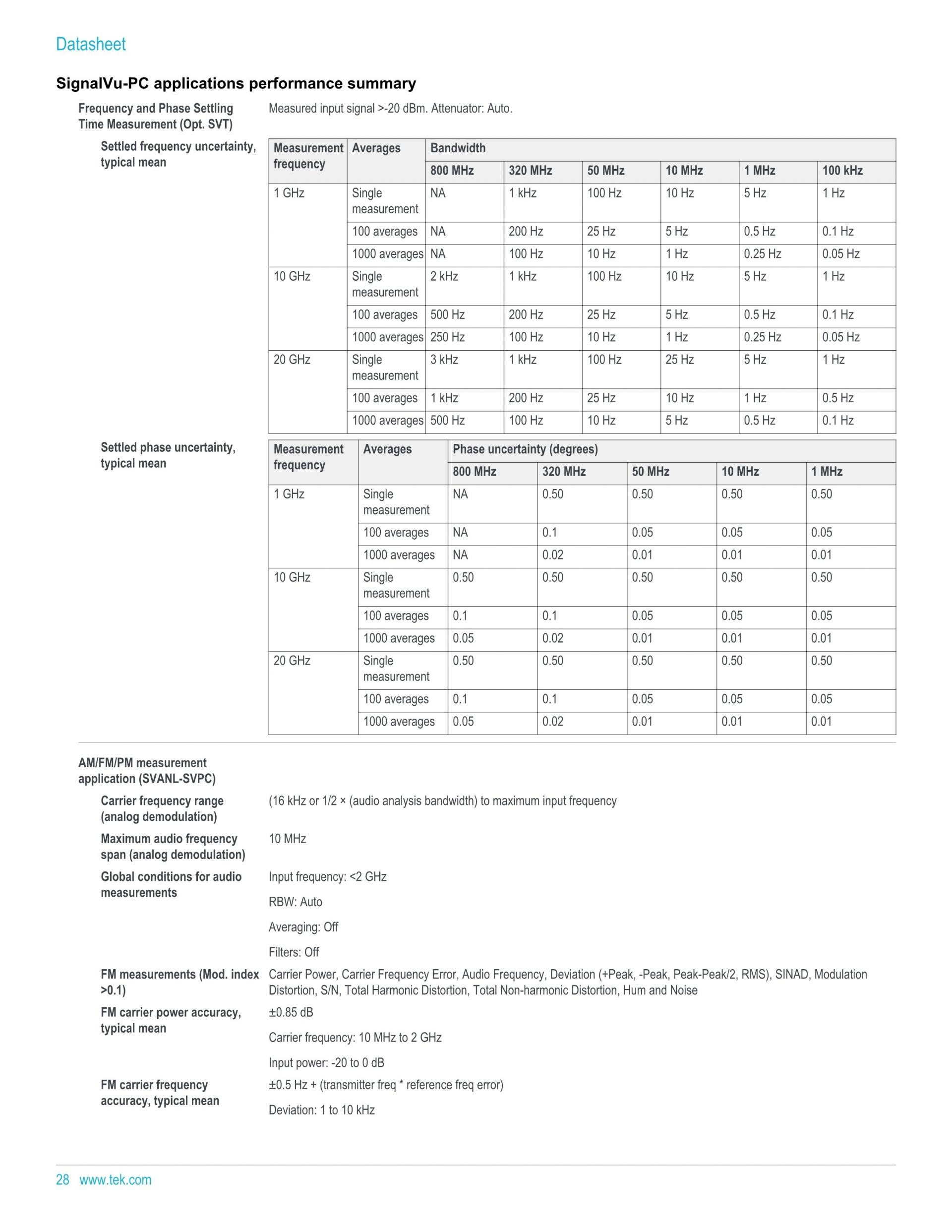

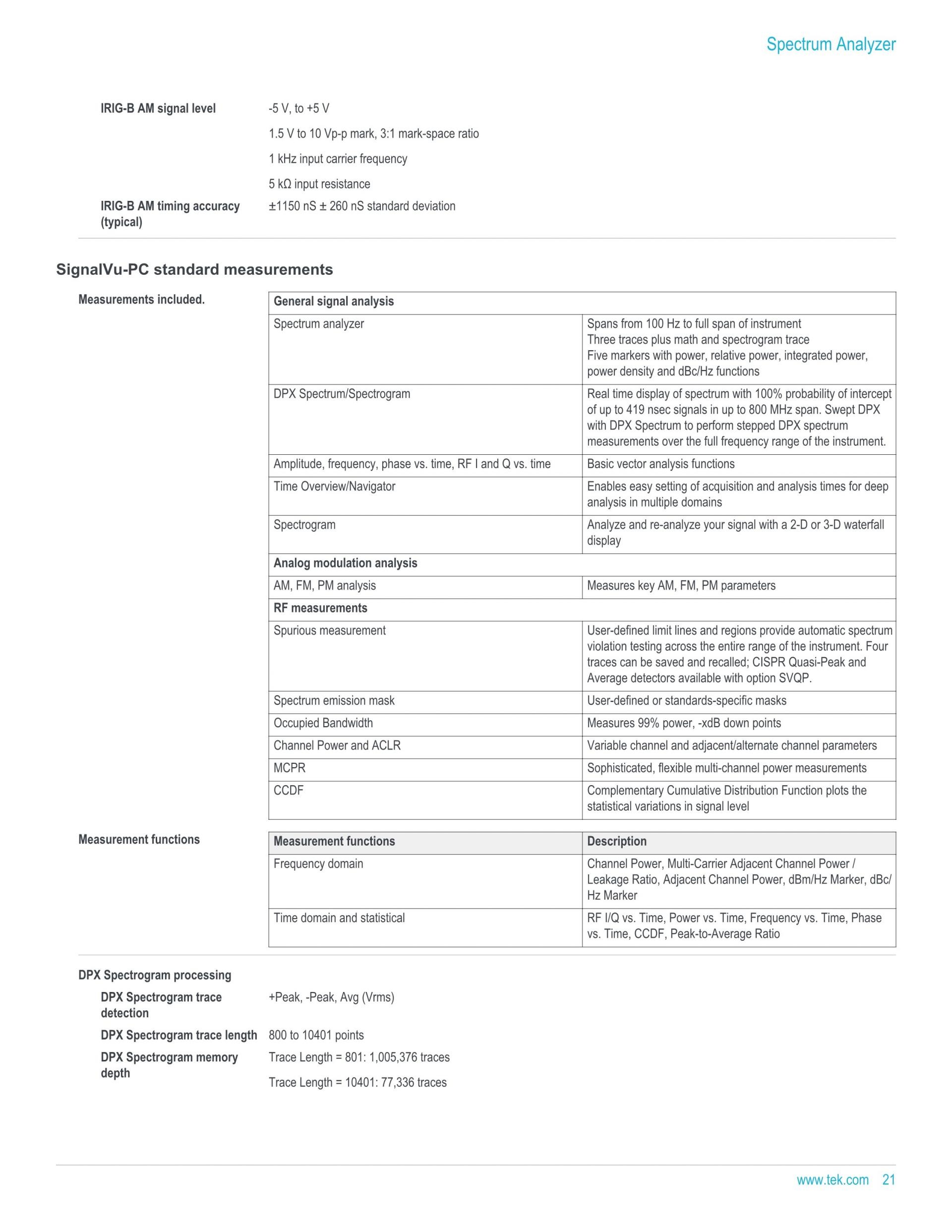

- 16kHz~14/26.5GHz 주파수 범위는 SignalVu-PC에서 변조, 펄스, WLAN 및 주파수/위상 정착 측정을 포함한 광범위한 분석 요구 사항을 충족합니다.

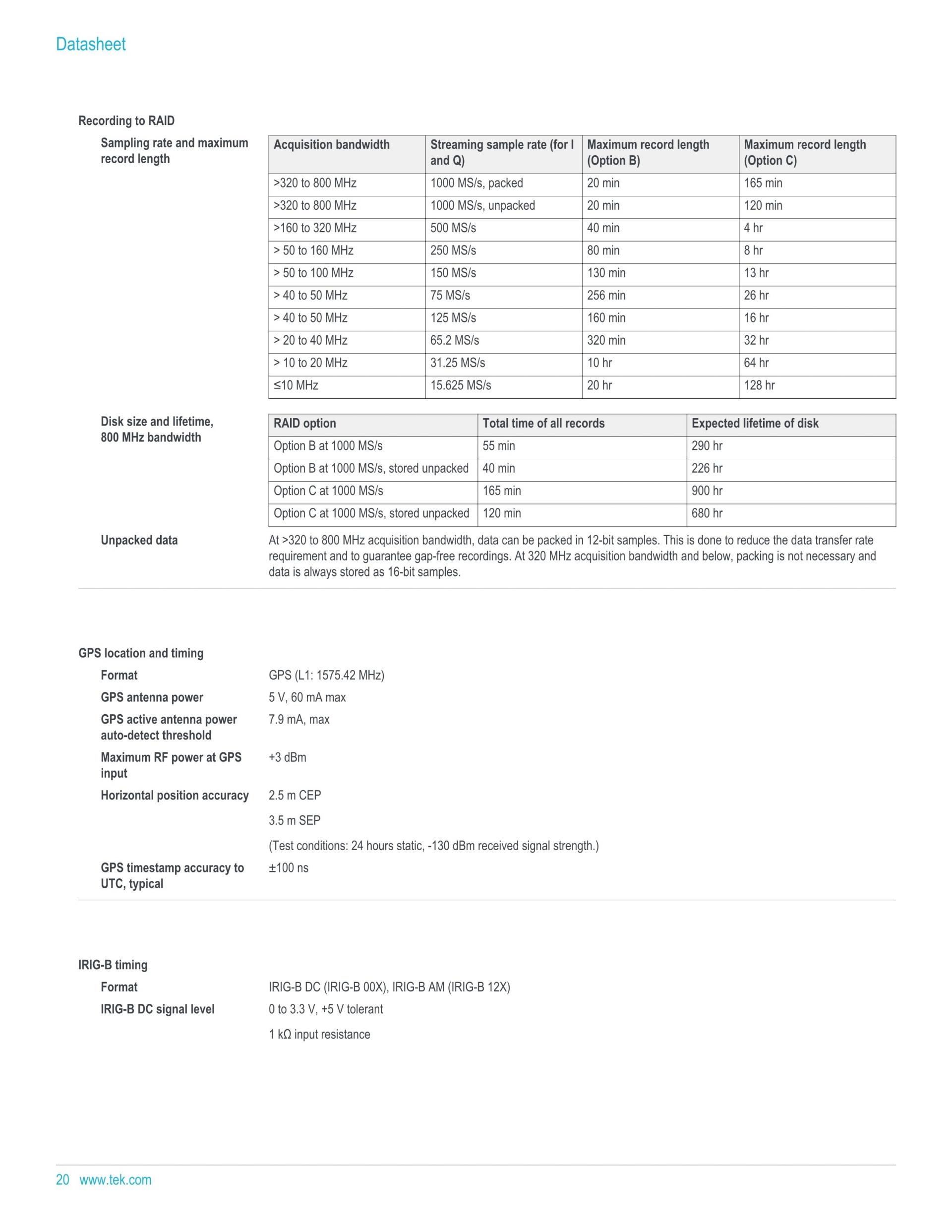

- RAID, LVDS, 40GbE 및 API로의 IQFlowTM 스트리밍은 실시간 DSP 알고리즘을 수행하고 장기 이벤트 시퀀스를 기록/분석하는 데 필요한 속도와 유연성을 제공합니다.

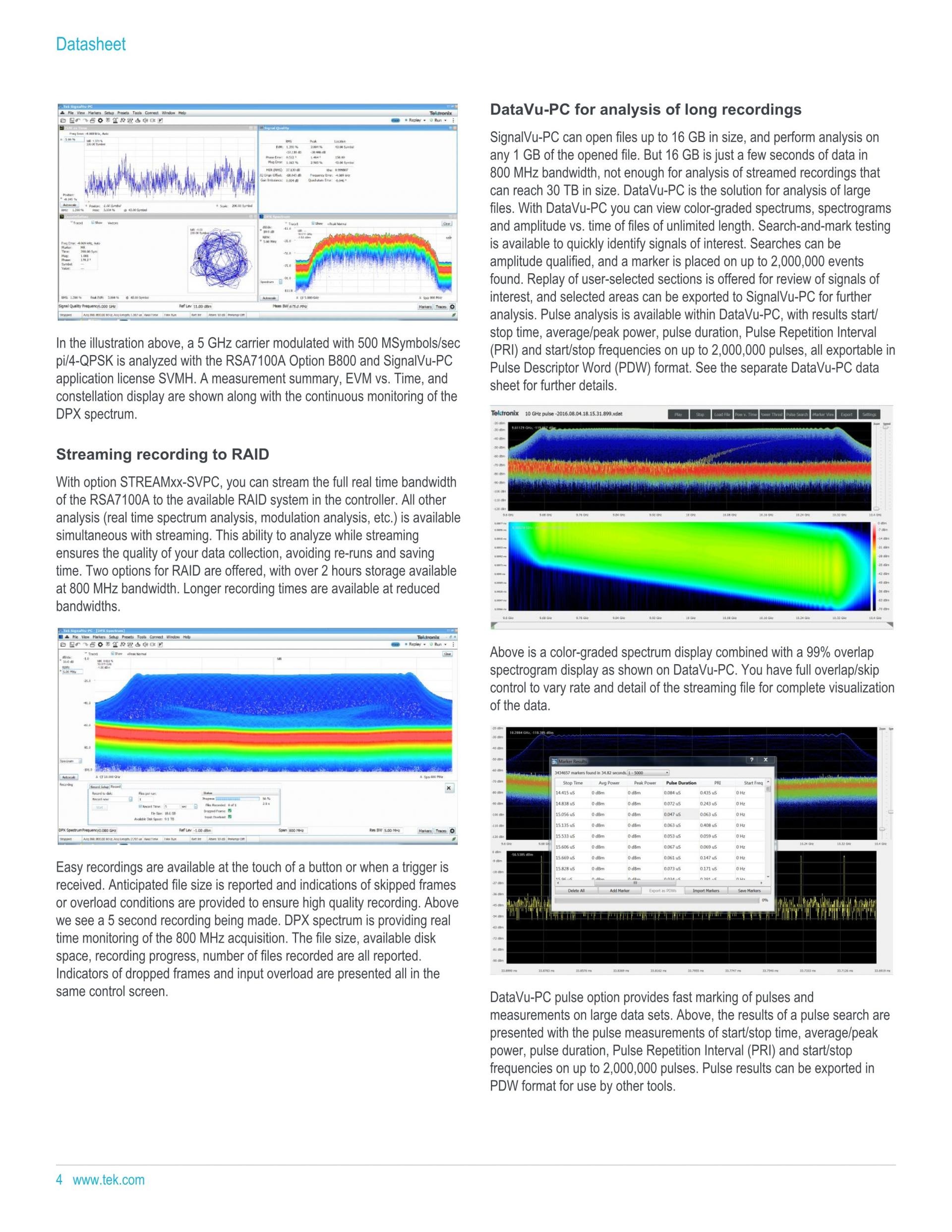

- DataVu-PC를 사용하여 저장된 데이터의 테라바이트에서 숨어 있는 관심 있는 이벤트를 신속하게 찾아서 표시합니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
RSA7100 광대역 신호 분석기 시리즈
RSA7100 Series
RSA7100A / RSA7100B
RSA7100B 광대역 신호 분석기는 최대 800MHz 대역폭의 실시간 스펙트럼 분석 및 전체 대역폭에서 완벽한 데이터의 동시 스트리밍을 제공합니다. 이를 통해 통신, 레이더 및 전자전의 연구원들이 차세대 설계를 구축할 수 있도록 도움을 줄 수 있습니다.
- 16kHz~14/26.5GHz 주파수 범위는 SignalVu-PC에서 변조, 펄스, WLAN 및 주파수/위상 정착 측정을 포함한 광범위한 분석 요구 사항을 충족합니다.
- RAID, LVDS, 40GbE 및 API로의 IQFlowTM 스트리밍은 실시간 DSP 알고리즘을 수행하고 장기 이벤트 시퀀스를 기록/분석하는 데 필요한 속도와 유연성을 제공합니다.
- DataVu-PC를 사용하여 저장된 데이터의 테라바이트에서 숨어 있는 관심 있는 이벤트를 신속하게 찾아서 표시합니다.
TEKTRONIX 텍트로닉스 RSA7100 광대역 신호 분석기 시리즈 RSA7100A / RSA7100B
📄 기술자료 다운로드

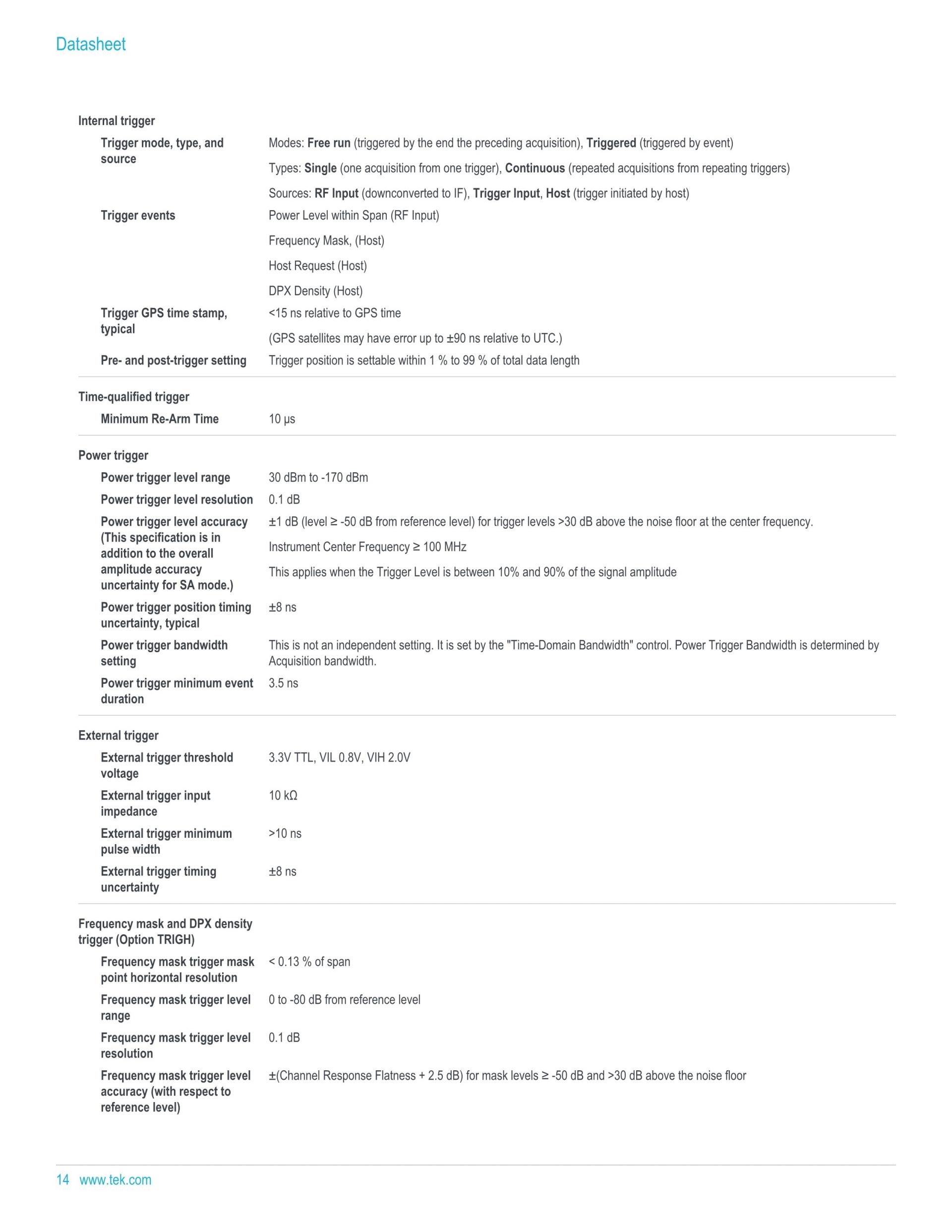

■ 제품 사양 (Specifications)
TEKTRONIX 제품 데이터시트의 핵심 사양입니다.
- amplitude accuracy of 0.5 dB at 10 GHz

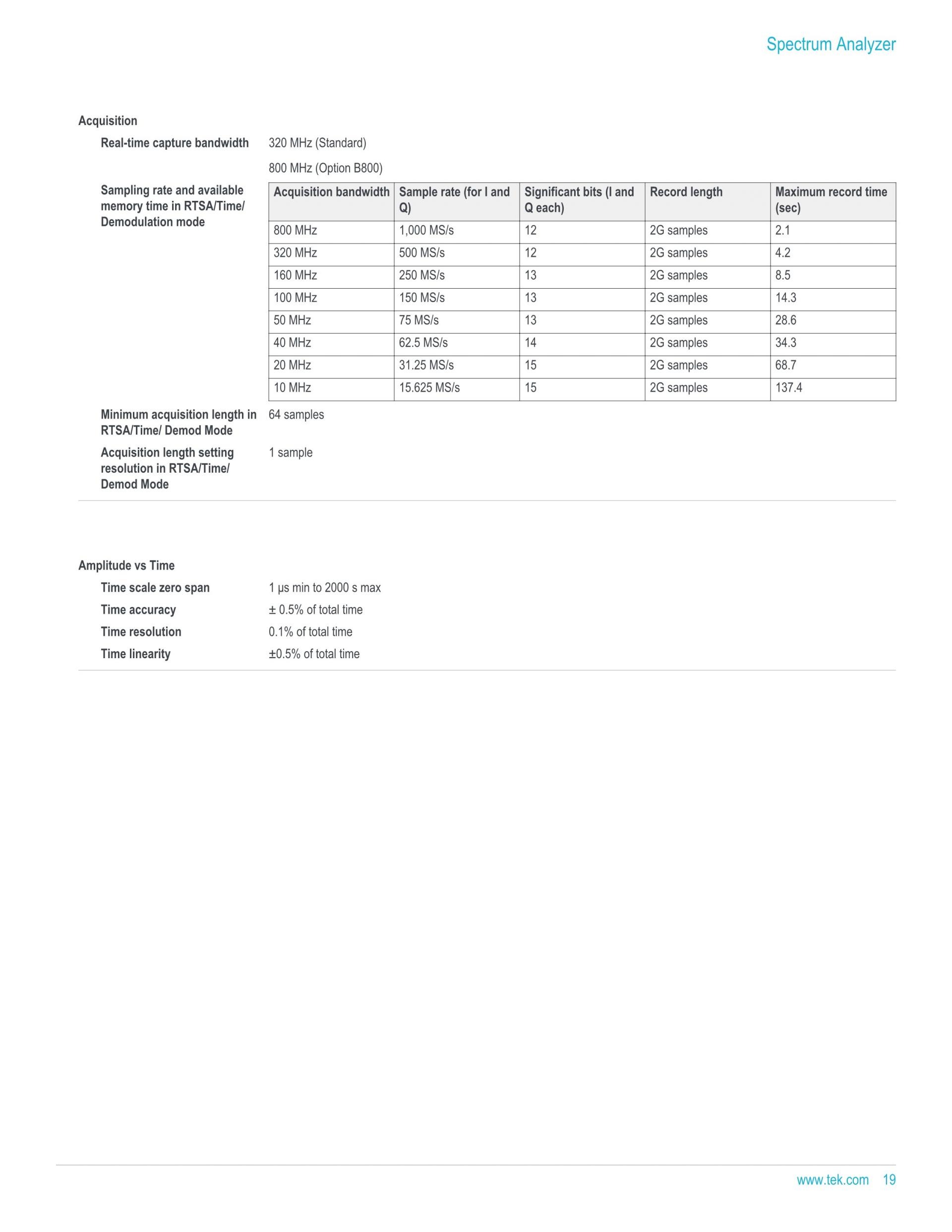

- signals in up to 800 MHz span The RSA7100A combined with SignalVu-PC
- measurements at frequencies up to 26.5 GHz.

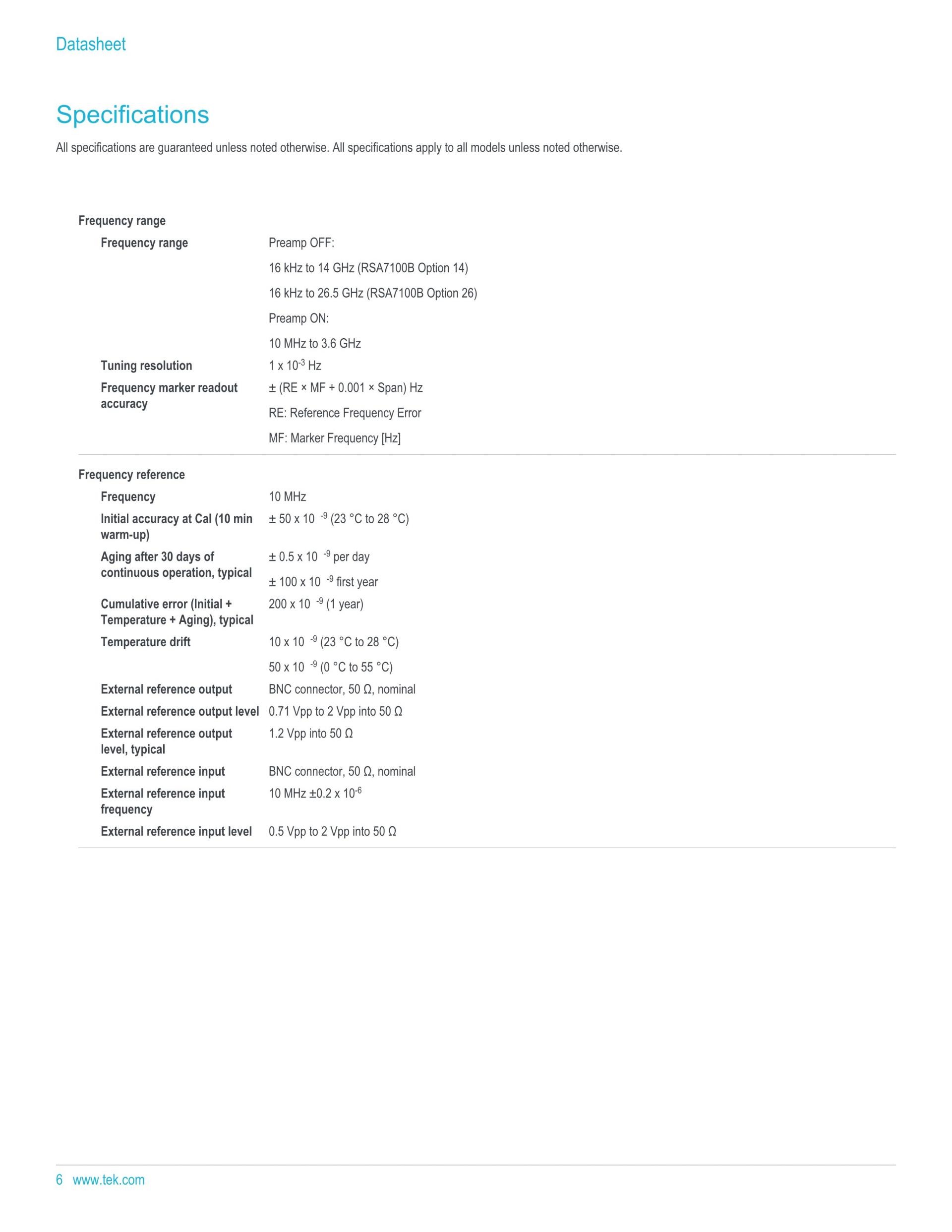

- Tuning resolution 1 x 10-3 Hz
- Frequency 10 MHz
- Temperature drift 10 x 10 -9 (23 °C to 28 °C)
- External reference output BNC connector, 50 Ω, nominal
- External reference output level 0.71 Vpp to 2 Vpp into 50 Ω
- External reference output 1.2 Vpp into 50 Ω
- External reference input BNC connector, 50 Ω, nominal
- External reference input 10 MHz ±0.2 x 10-6
- External reference input level 0.5 Vpp to 2 Vpp into 50 Ω

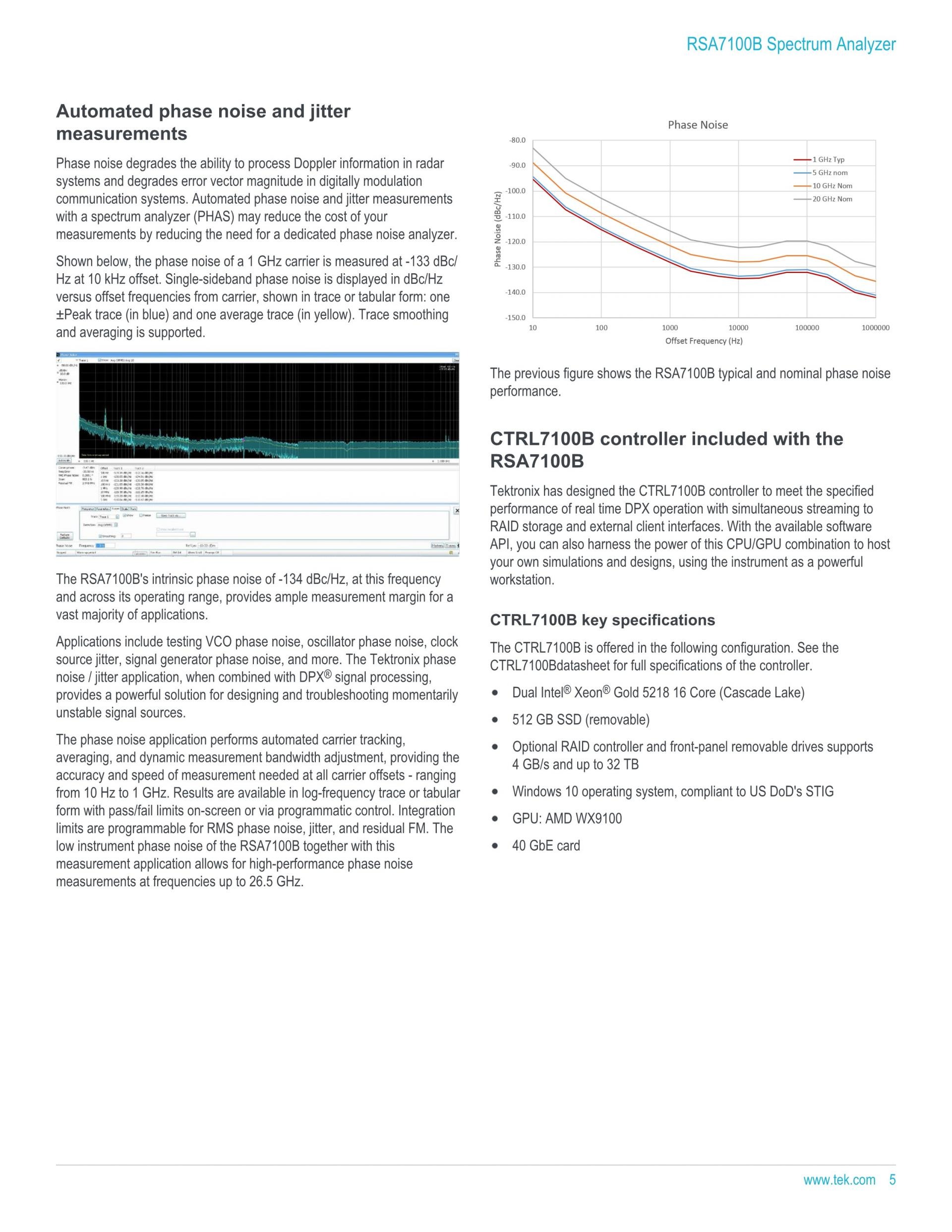

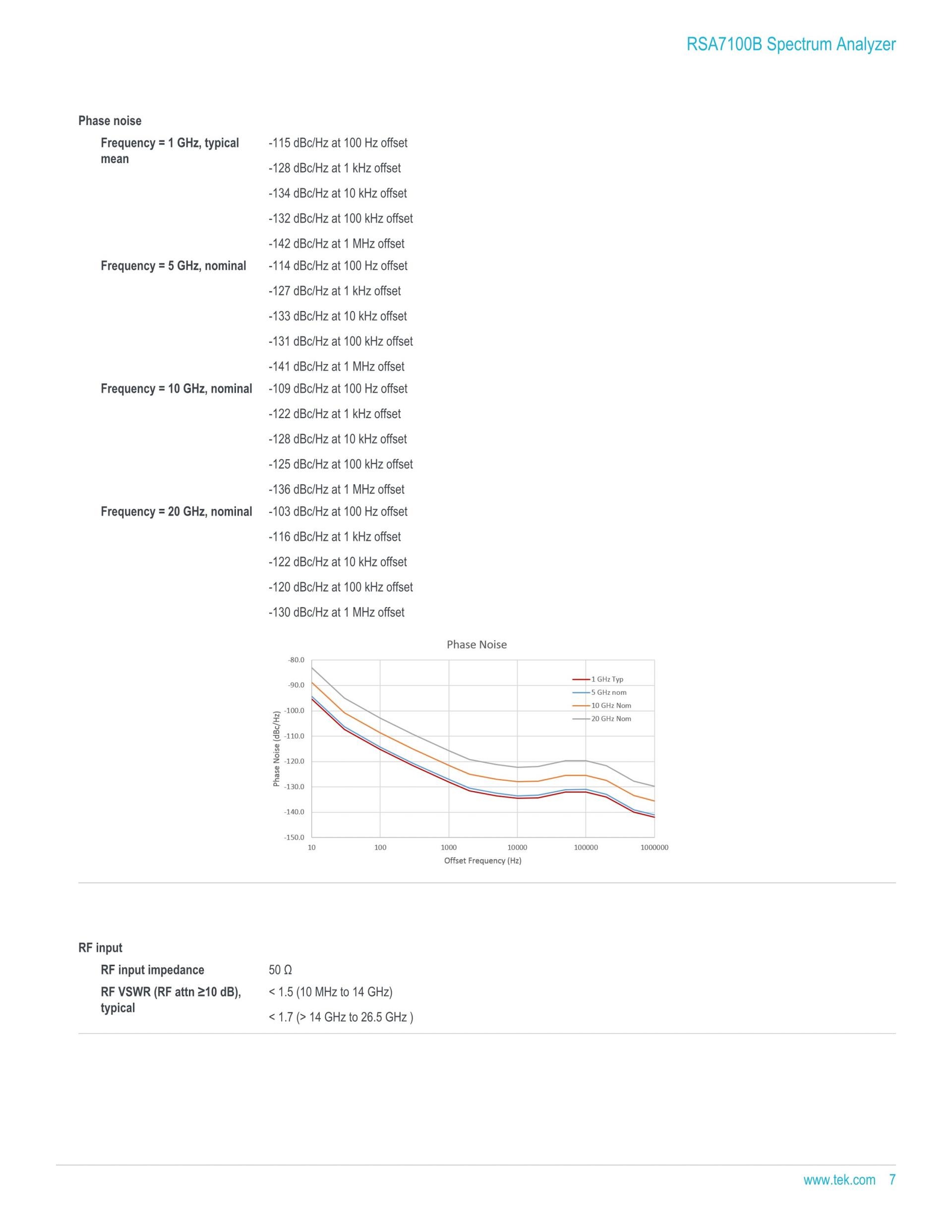

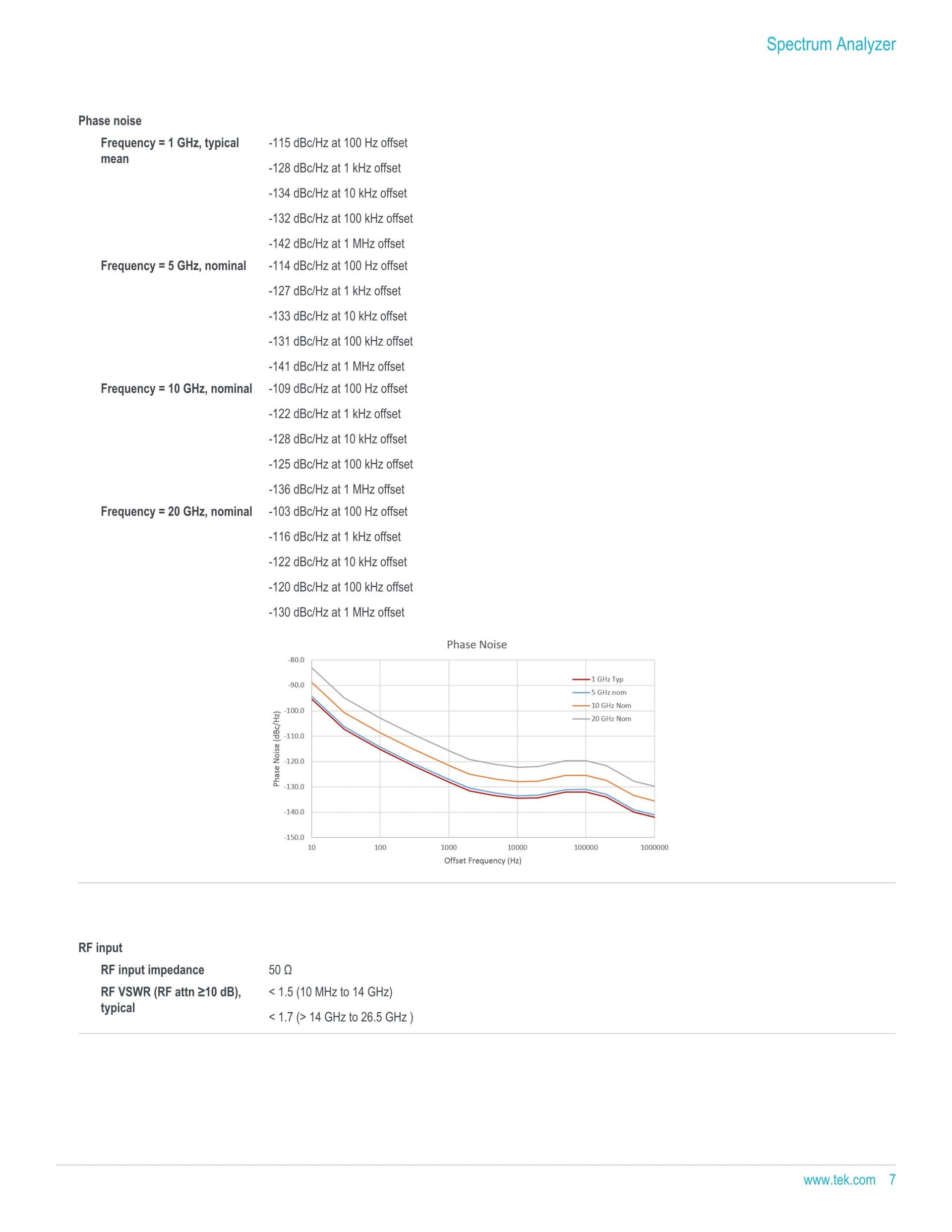

- Frequency = 1 GHz, typical -115 dBc/Hz at 100 Hz offset
- Frequency = 5 GHz, nominal -114 dBc/Hz at 100 Hz offset
- Frequency = 10 GHz, nominal -109 dBc/Hz at 100 Hz offset
- Frequency = 20 GHz, nominal -103 dBc/Hz at 100 Hz offset
- RF input impedance 50 Ω

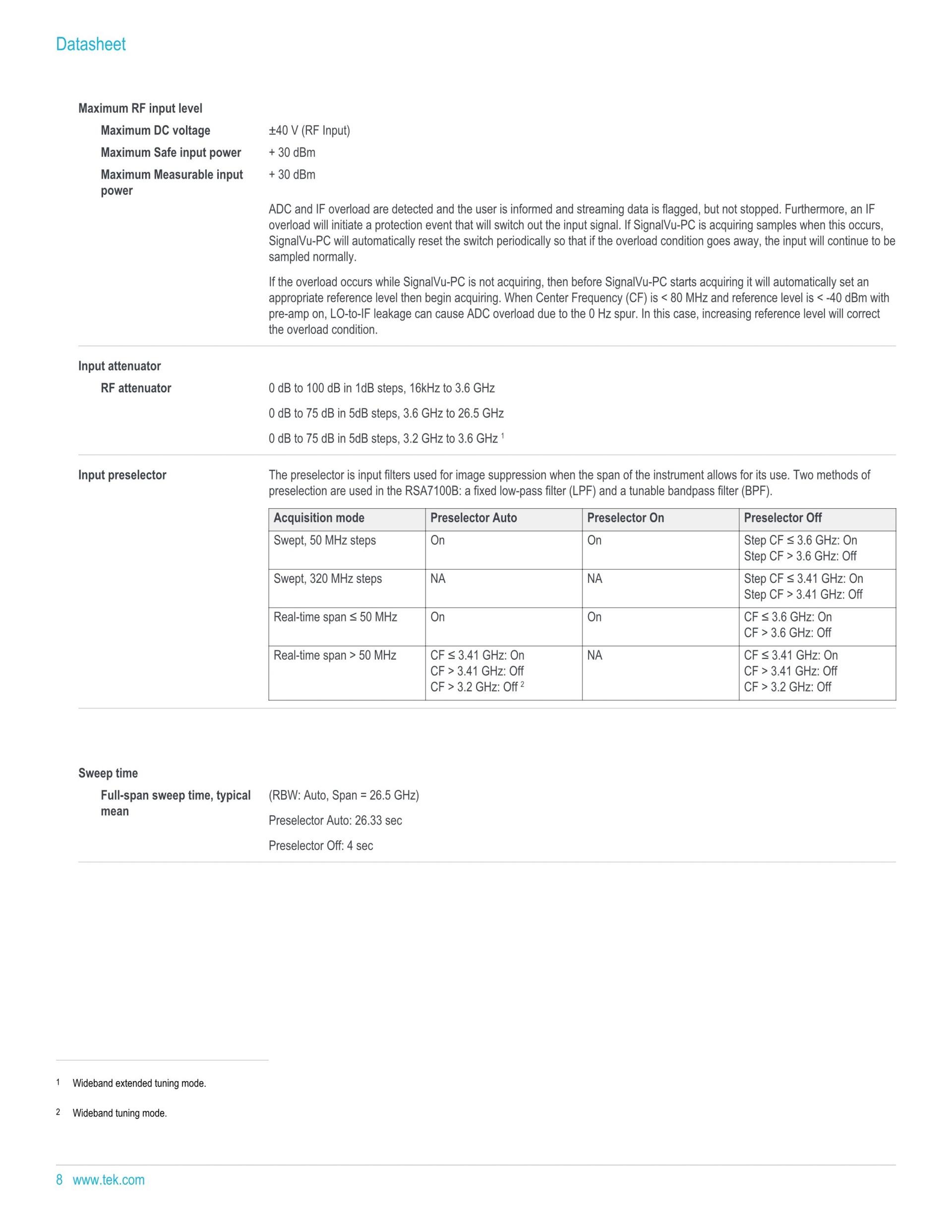

- Maximum DC voltage ±40 V (RF Input)
- Maximum Safe input power + 30 dBm
- Maximum Measurable input + 30 dBm

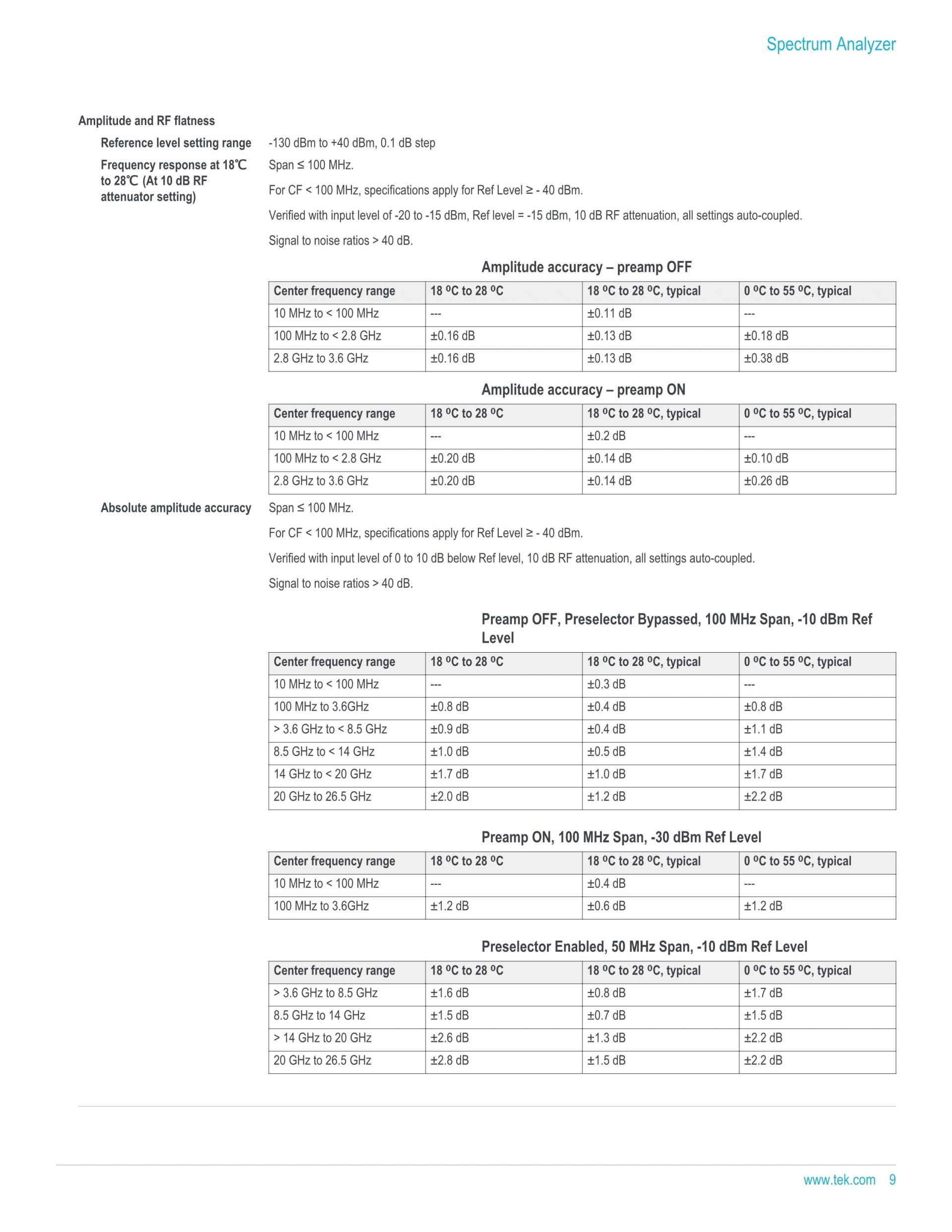

- Reference level setting range -130 dBm to +40 dBm, 0.1 dB step

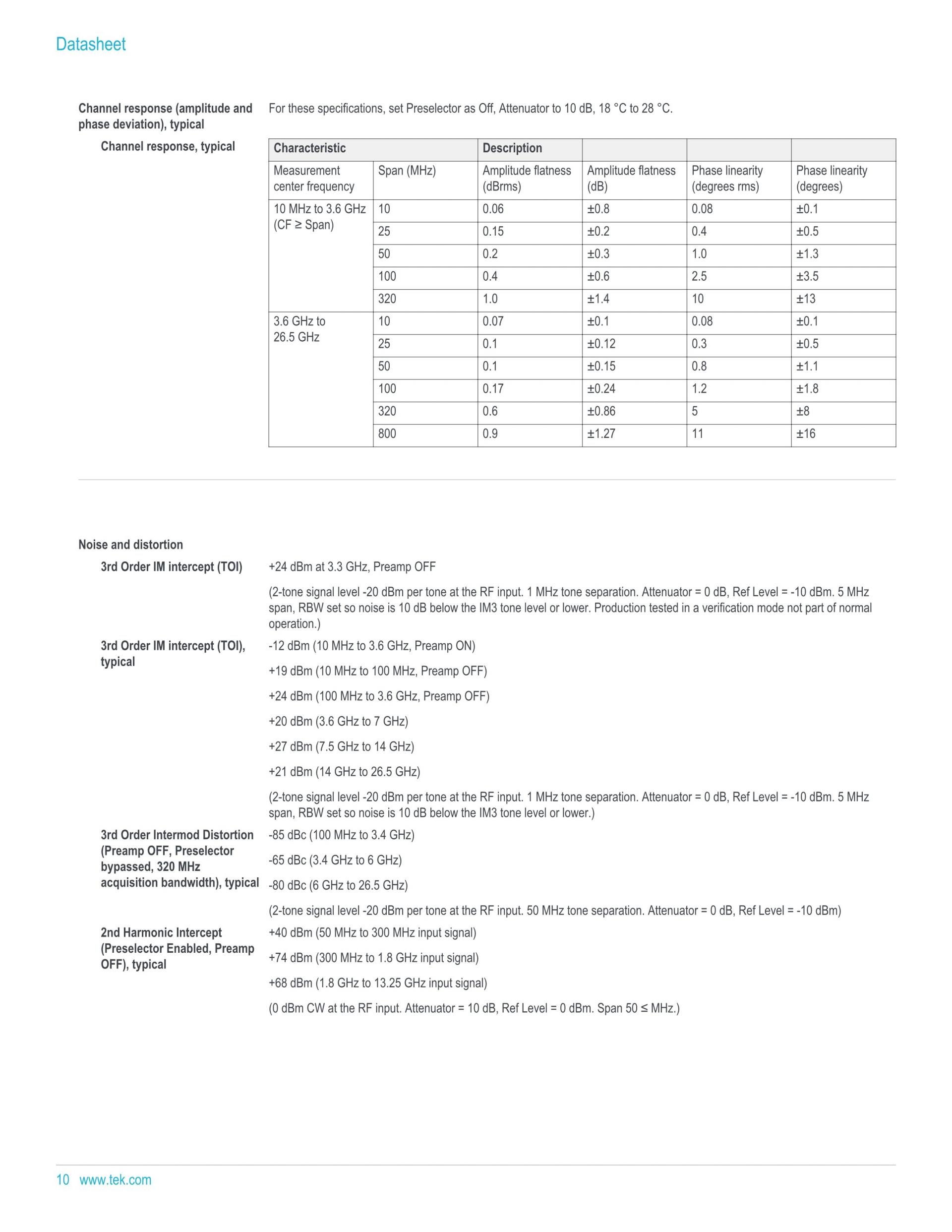

- Frequency response at 18℃ Span ≤ 100 MHz.
- Signal to noise ratios > 40 dB.
- Absolute amplitude accuracy Span ≤ 100 MHz.
- acquisition bandwidth), typical -80 dBc (6 GHz to 26.5 GHz)
- 2nd Harmonic Intercept +40 dBm (50 MHz to 300 MHz input signal)
- +74 dBm (300 MHz to 1.8 GHz input signal)
- +68 dBm (1.8 GHz to 13.25 GHz input signal)

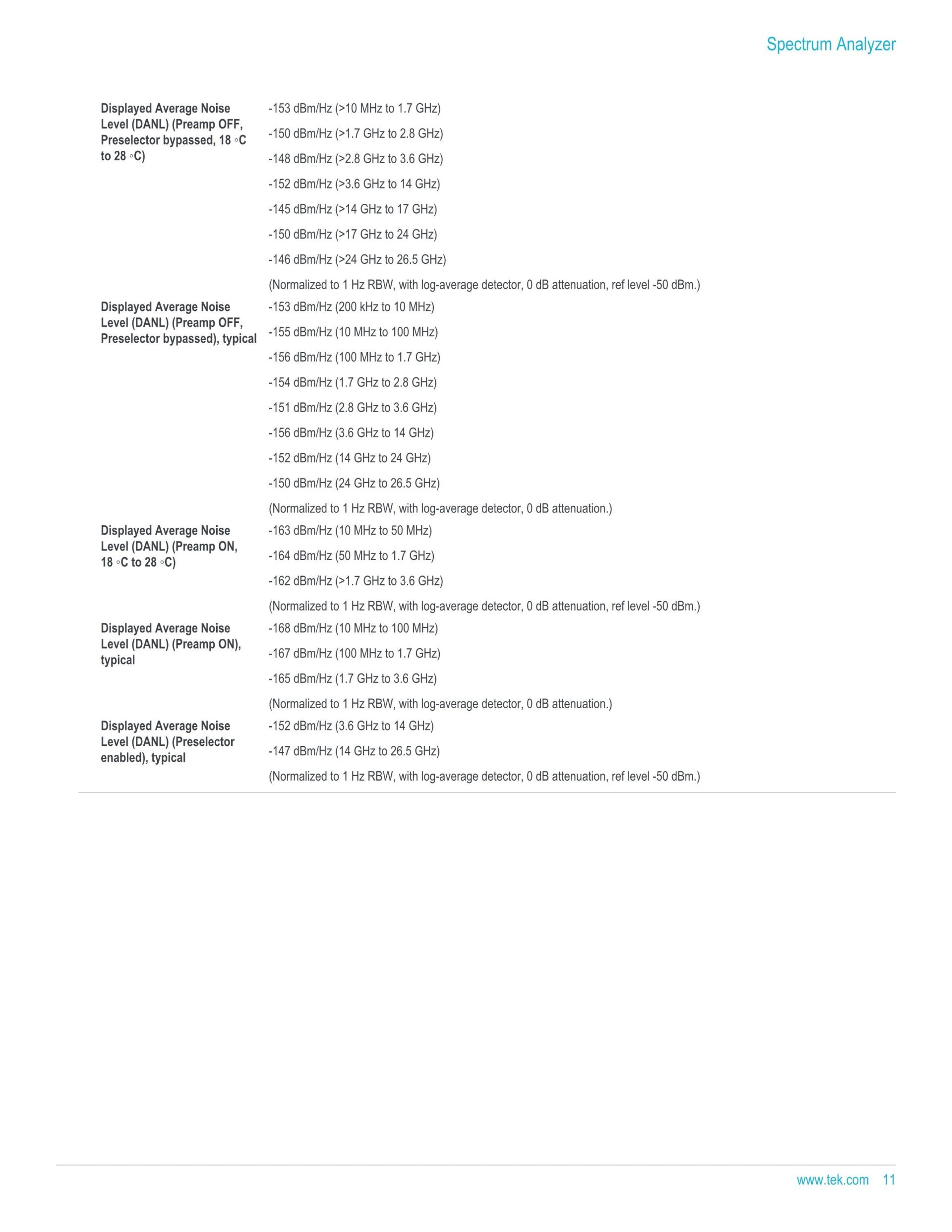

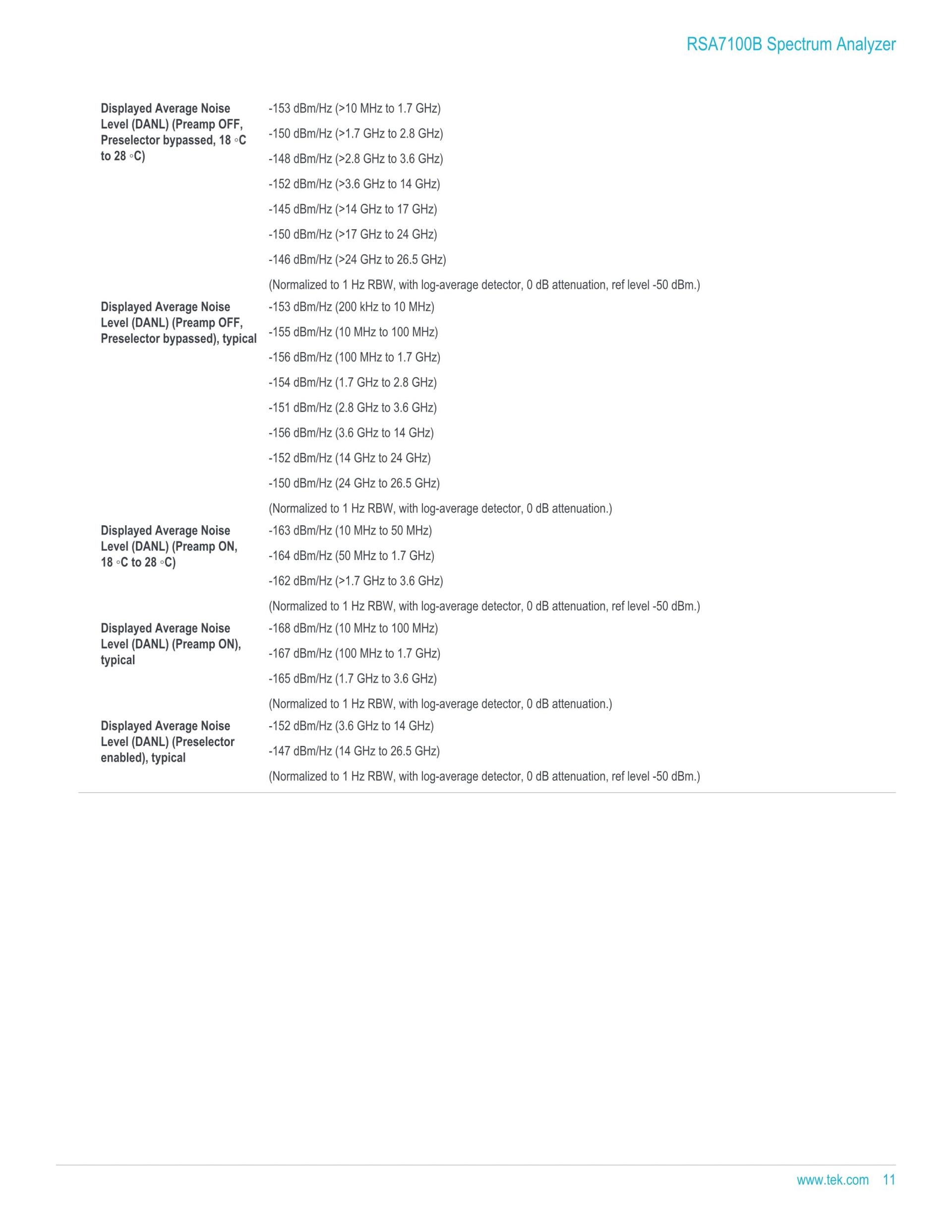

- Displayed Average Noise -153 dBm/Hz (>10 MHz to 1.7 GHz)
- Displayed Average Noise -153 dBm/Hz (200 kHz to 10 MHz)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
