SIGLENT 시글런트 SNA5000A 벡터 네트워크 분석기 - 가격문의 -

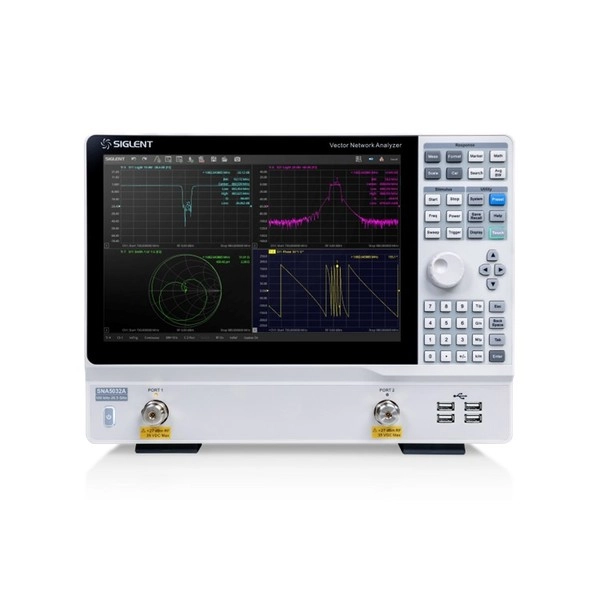

SIGLENT SNA5000A 벡터 네트워크 분석기
SIGLENT SNA5000A Vector Network Analyzer
- 주파수 범위: 9kHz ~ 8.5GHz 및 100kHz ~ 26.5GHz
- 주파수 분해능: 1Hz
- 출력 레벨 설정 범위: -55 ~ +10 dBm
- 다이나믹 레인지: 125dB
- 2/4포트: S-파라미터, 밸런스 측정, 시간 도메인
- 측정: Q-인자, 대역폭 및 삽입 손실
- 타사 USB 전력계와 호환되는 전원 교정
시글런트 ・ SIGLENT
SNA5000A
벡터 네트워크 분석기
SNA5000A Vector Network Analyzer
제품 개요
SIGLENT SNA5000A 시리즈 벡터 네트워크 분석기는 9kHz ~ 8.5GHz 및 100kHz ~ 26.5GHz의 주파수 범위를 제공하며, 2/4포트 산란 파라미터, 차동 파라미터 및 시간 영역 파라미터 측정을 지원합니다. SNA5000A 시리즈 VNA는 필터의 Q 인자, 대역폭 및 삽입 손실을 결정하는 데 효과적인 계측기입니다. 임피던스 변환, 측정 평면 이동, 한계 테스트, 리플 테스트, 고정구 시뮬레이션 및 어댑터 제거/삽입 조정 기능이 있습니다. VNA는 선형 주파수 모드, 로그 주파수 모드, 전력 스윕 모드, CW 시간 모드 및 세그먼트 스윕 모드의 5가지 스윕 유형을 제공합니다. SNA5000A 시리즈 VNA는 또한 R&D 및 제조 애플리케이션의 유연성을 높이기 위해 SOLT, SOLR, TRL, 응답 및 향상된 응답의 산란 파라미터 보정을 지원합니다.

주요 특징
- 주파수 범위: 9kHz ~ 8.5GHz 및 100kHz ~ 26.5GHz
- 주파수 분해능: 1Hz
- 레벨 분해능: 0.05dB
- IFBW 범위: 1Hz~10MHz
- 출력 레벨 설정 범위:
- -55 dBm ~ +10 dBm
- 다이나믹 레인지: 125dB
- 교정 유형: 응답 교정, 향상된 응답 교정, 전체 1포트 교정, 전체 2포트 교정, 전체 3포트 교정, 전체 4포트 교정, TRL 교정
- 측정 유형: 산란 매개변수 측정, 차동 매개변수 측정, 수신기 측정, 시간 영역 매개변수 분석, 한계 테스트, 리플 테스트, 임피던스 변환, 고정물 시뮬레이션, 어댑터 제거/삽입, 스펙트럼 분석 주파수 오프셋, 스칼라 믹서 측정, 펄스 측정, 재료 측정, 이득 압축 측정, 벡터 믹서 측정
- 내부 바이어스 티 연결
- 인터페이스: LAN, USB 장치, USB 호스트(USB-GPIB)
- 원격 제어: USB-TMC / VXI-11 / 소켓 / Telnet / 웹 서버 기반 SCPI / Labview / IVI
- 12인치 터치스크린
- 비디오 출력: HDMI





































SNA5000A SNA5000A SIGLENT SIGLENT SNA5000A SNA5000A 시글런트 시글런트 SNA5000A SNA5002A SNA5012A SNA5004A SNA5014A SNA5022A SNA5032A
시글런트 ・ SIGLENT
SNA5000A
벡터 네트워크 분석기
SNA5000A Vector Network Analyzer
제품 개요
SIGLENT SNA5000A 시리즈 벡터 네트워크 분석기는 9kHz ~ 8.5GHz 및 100kHz ~ 26.5GHz의 주파수 범위를 제공하며, 2/4포트 산란 파라미터, 차동 파라미터 및 시간 영역 파라미터 측정을 지원합니다. SNA5000A 시리즈 VNA는 필터의 Q 인자, 대역폭 및 삽입 손실을 결정하는 데 효과적인 계측기입니다. 임피던스 변환, 측정 평면 이동, 한계 테스트, 리플 테스트, 고정구 시뮬레이션 및 어댑터 제거/삽입 조정 기능이 있습니다. VNA는 선형 주파수 모드, 로그 주파수 모드, 전력 스윕 모드, CW 시간 모드 및 세그먼트 스윕 모드의 5가지 스윕 유형을 제공합니다. SNA5000A 시리즈 VNA는 또한 R&D 및 제조 애플리케이션의 유연성을 높이기 위해 SOLT, SOLR, TRL, 응답 및 향상된 응답의 산란 파라미터 보정을 지원합니다.

주요 특징
- 주파수 범위: 9kHz ~ 8.5GHz 및 100kHz ~ 26.5GHz
- 주파수 분해능: 1Hz
- 레벨 분해능: 0.05dB
- IFBW 범위: 1Hz~10MHz
- 출력 레벨 설정 범위:
- -55 dBm ~ +10 dBm
- 다이나믹 레인지: 125dB
- 교정 유형: 응답 교정, 향상된 응답 교정, 전체 1포트 교정, 전체 2포트 교정, 전체 3포트 교정, 전체 4포트 교정, TRL 교정
- 측정 유형: 산란 매개변수 측정, 차동 매개변수 측정, 수신기 측정, 시간 영역 매개변수 분석, 한계 테스트, 리플 테스트, 임피던스 변환, 고정물 시뮬레이션, 어댑터 제거/삽입, 스펙트럼 분석 주파수 오프셋, 스칼라 믹서 측정, 펄스 측정, 재료 측정, 이득 압축 측정, 벡터 믹서 측정
- 내부 바이어스 티 연결
- 인터페이스: LAN, USB 장치, USB 호스트(USB-GPIB)
- 원격 제어: USB-TMC / VXI-11 / 소켓 / Telnet / 웹 서버 기반 SCPI / Labview / IVI
- 12인치 터치스크린
- 비디오 출력: HDMI





































SNA5000A SNA5000A SIGLENT SIGLENT SNA5000A SNA5000A 시글런트 시글런트 SNA5000A SNA5002A SNA5012A SNA5004A SNA5014A SNA5022A SNA5032A
