SIGLENT 시글런트 SDS5000X HD 디지털 스토리지 오실로스코프 - 가격문의 -
가격문의(상세정보 참조)

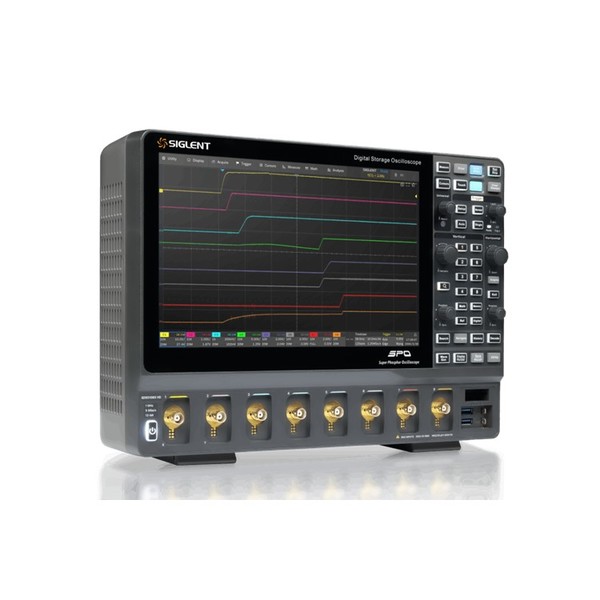

SIGLENT SDS5000X HD 디지털 스토리지 오실로스코프
SIGLENT SDS5000X HD Digital Storage Oscilloscope
- 350 MHz, 500 MHz, 1 GHz models
- 4/6/8 analog channels + 1 external trigger
- 16 digital channels
- Sampling rate up to 5 GSa/s
- Up to 2.5 Gpts waveform length
- Waveform capture rate up to 650,000 wfm/s (Sequence mode)
- Typical ENOB at 1 GHz of 8.2 bits
시글런트 ・ SIGLENT
SDS5000X HD
디지털 스토리지 오실로스코프
SDS5000X HD Digital Storage Oscilloscope
제품 개요
12비트 분해능, 초저노이즈, 그리고 다중 채널 애플리케이션을 위한 정밀 측정 기능을 갖춘 8채널을 지원합니다. SDS5000X HD는 4, 6, 8채널, 350MHz, 500MHz, 1GHz 대역폭, 5GSa/s 샘플링 속도, 최대 2.5Gpts/ch의 레코드 길이로 제공됩니다. Siglent SPO 기술은 256단계 강도 등급으로 650,000WF/s 캡처 속도를 지원합니다. 디지털 트리거는 고감도, 낮은 지터를 특징으로 하며 스마트 트리거와 시리얼 디코딩을 지원합니다. 히스토리 파형 기록, 검색 및 탐색 기능, 마스크 테스트, 보드 플롯, 전력 분석 등의 도구를 사용하여 확장된 파형 레코드를 캡처, 저장 및 분석할 수 있습니다. 또한, 다양한 측정 및 연산 기능과 시리얼 디코딩 기능도 제공합니다. SDS5000X HD는 12.1인치 정전식 터치스크린을 채택하고 멀티터치 제스처를 지원하며, 사용자 친화적인 UI 디자인을 추가하여 운영 효율성을 크게 향상시킬 수 있습니다.
주요 특징
- SDS5000X HD용 8/6/4 아날로그 채널
- 최대 5 GSa/s 샘플 속도의 최대 1GHz 대역폭
- 12비트 ADC
- 낮은 잡음 플로어: 1GHz 대역폭에서 140μVrms(일반)
- SPO 기술
- 일반 모드에서 최대 160,000wfm/s, 시퀀스 모드에서 최대 650,000wfm/s의 파형 캡처 속도
- 256단계 강도 등급 및 색온도 표시 모드 지원
- 최대 2.5Gpts/ch 파형 길이
- 디지털 트리거 시스템
- 지능형 트리거: 에지, 슬로프, 펄스, 윈도우, 런트, 인터벌, 드롭아웃, 패턴, 한정, N번째 에지, 셋업/홀드, 지연 및 비디오(HDTV 지원). 존 트리거는 고급 트리거를 간소화합니다.
- 직렬 버스 트리거링 및 디코더는 I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester 및 ARINC429를 포함한 프로토콜을 지원합니다.
- 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 170,000개)로 분할하는 세그먼트 수집(시퀀스) 모드, 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.
- 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 17만 프레임입니다.
- 60개 이상의 매개변수에 대한 자동 측정, 히스토그램, 추적, 추세, 게이팅 측정 및 수학, 기록 및 메모리 추적에 대한 측정을 통한 통계 지원
- 8개의 수학 추적(8Mpts FFT, 필터, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원
- 검색, 탐색, 디지털 전압계, 카운터, 파형 히스토그램, 보드 플롯, 전력 분석 및 이중 펄스 테스트와 같은 풍부한 데이터 분석 기능
- 고속 하드웨어 기반 평균, 고해상도; 사용자 정의 마스크를 생성하기 위한 마스크 편집기 도구가 포함된 고속 하드웨어 기반 마스크 테스트 기능
- 16개 디지털 채널
- 외부 50MHz 파형 생성기 지원
- 1280 * 800 해상도의 대형 12.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티터치 제스처를 지원합니다.
- 인터페이스에는 다음이 포함됩니다: 2x USB 호스트 3.0, USB 2.0 호스트, USB 3.0 장치(USBTMC), 1000M LAN, HDMI, 외부 트리거 입력, 보조 출력(통과/실패, 트리거 출력), 10MHz 입력, 10MHz 출력
- 내장 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원합니다. 외부 마우스 및 키보드도 지원합니다.
SDS5000X HD SDS5000X HD SIGLENT SIGLENT SDS5000X HD SDS5000X HD 시글런트 시글런트 SDS5000X HD SDS5108X HD SDS5106X HD SDS5104X HD SDS5108L SDS5058X HD SDS5056X HD SDS5054X HD SDS5058L SDS5038X HD SDS5036X HD SDS5034X HD SDS5038L
