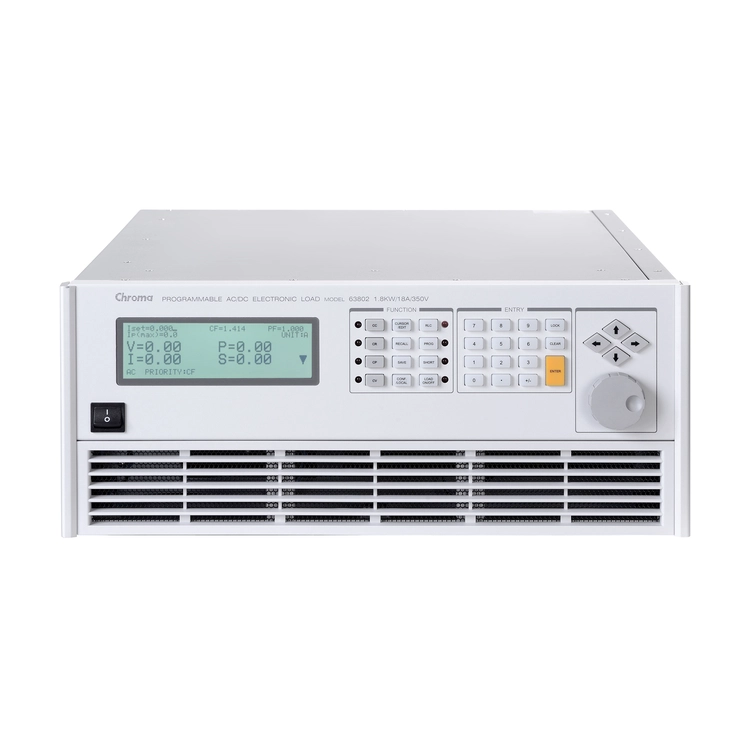

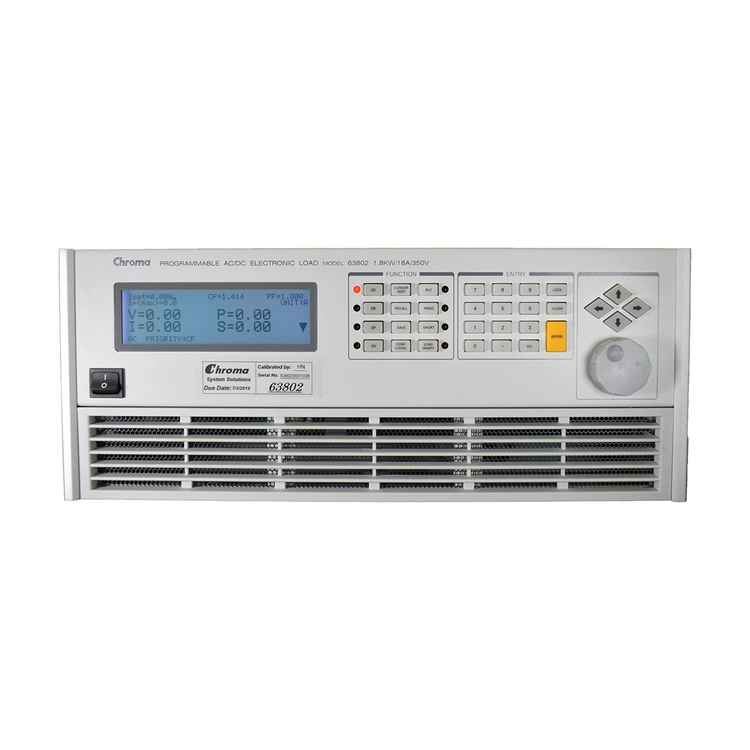

크로마 ・ CHROMA

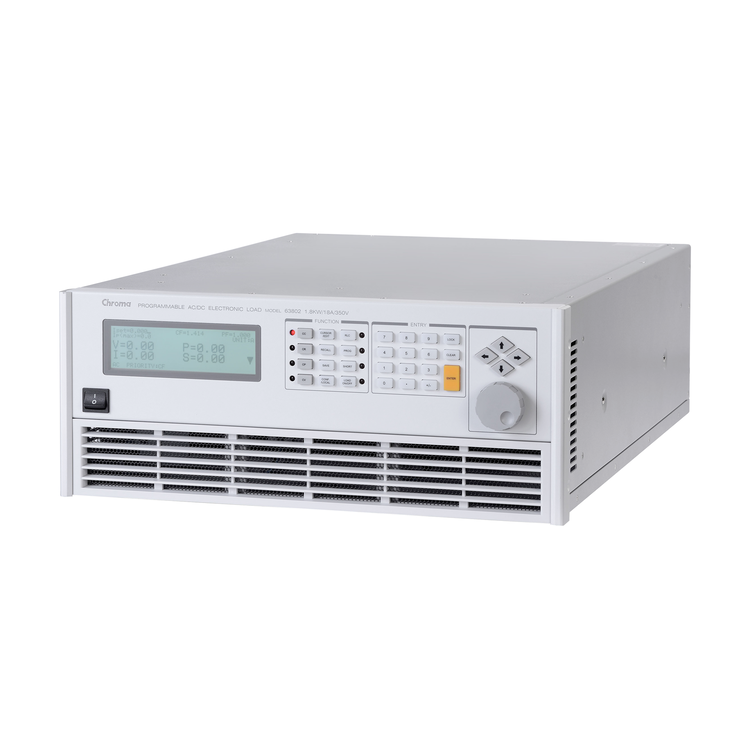

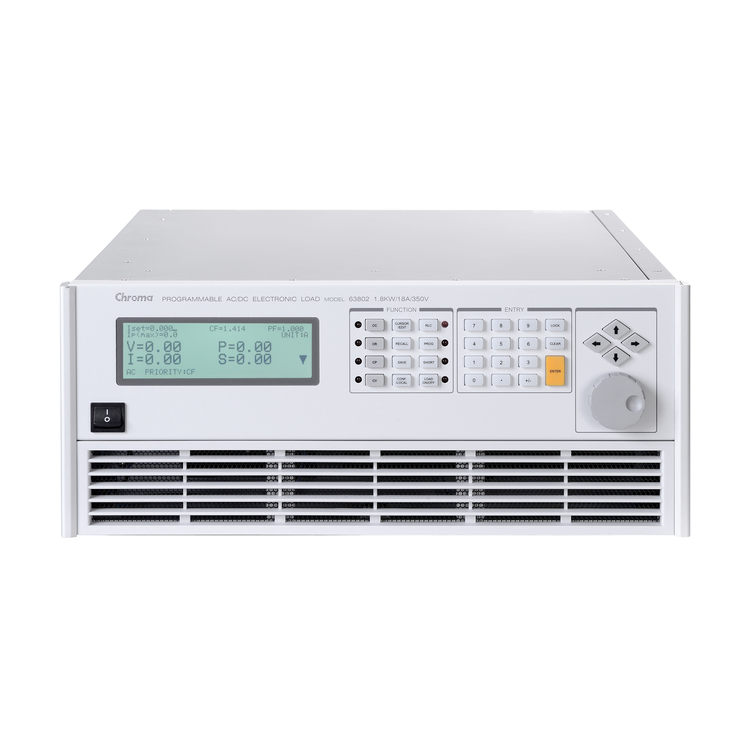

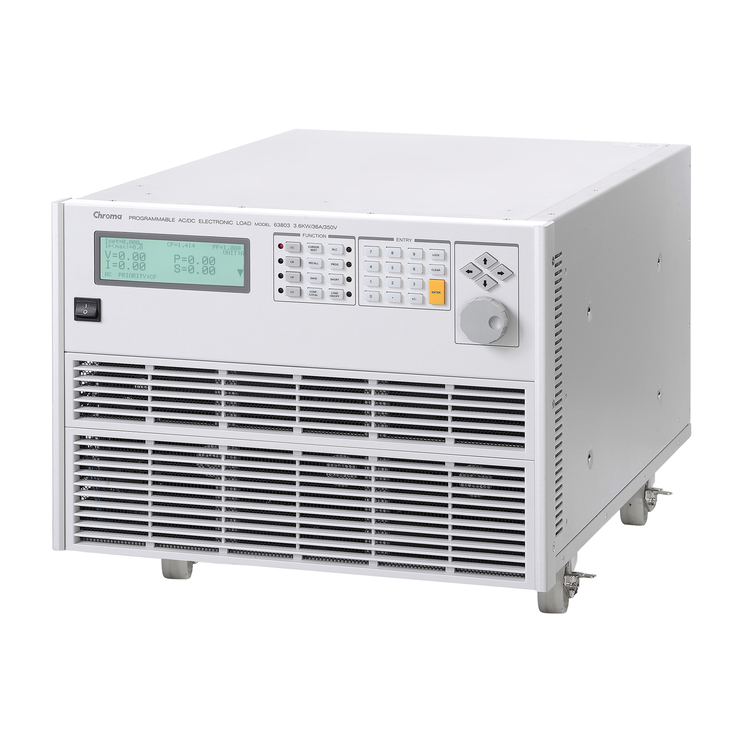

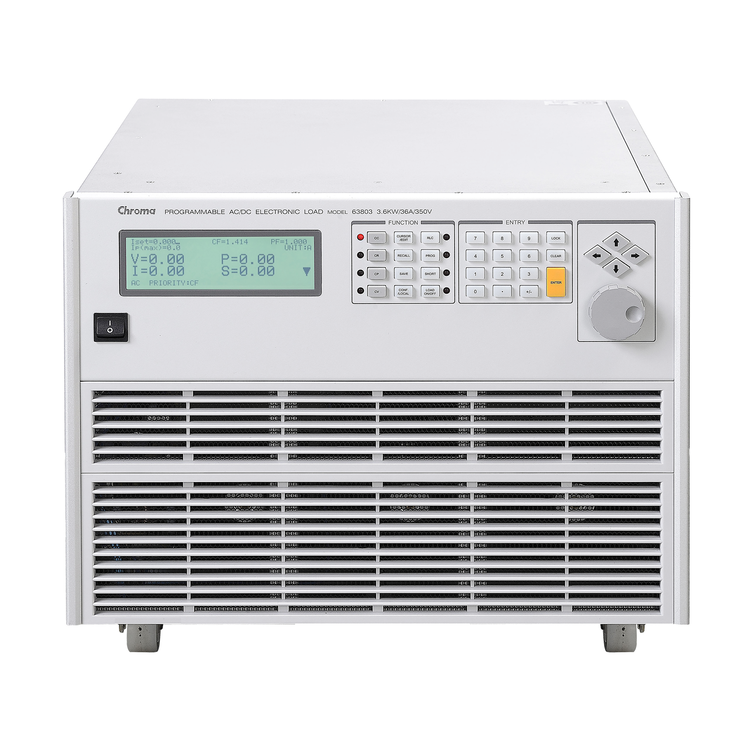

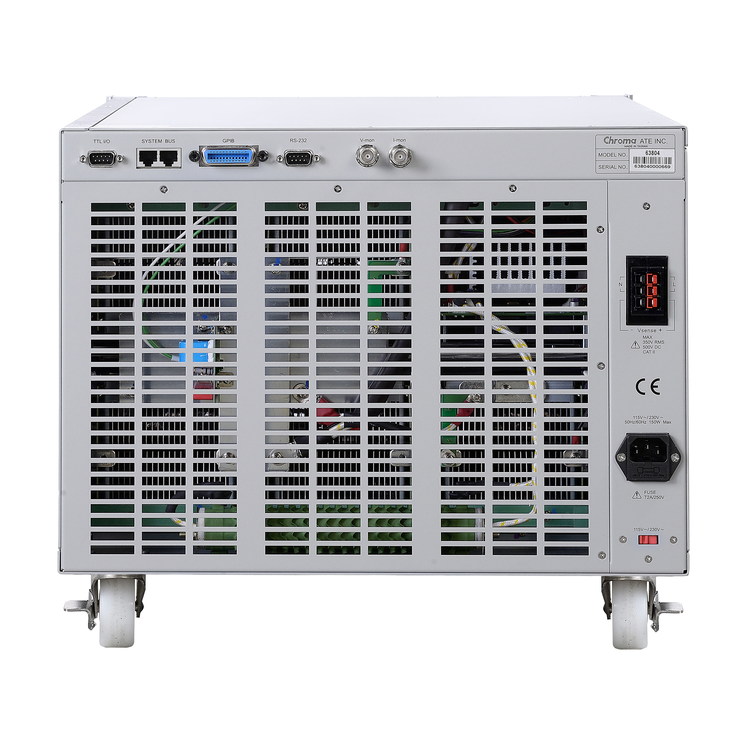

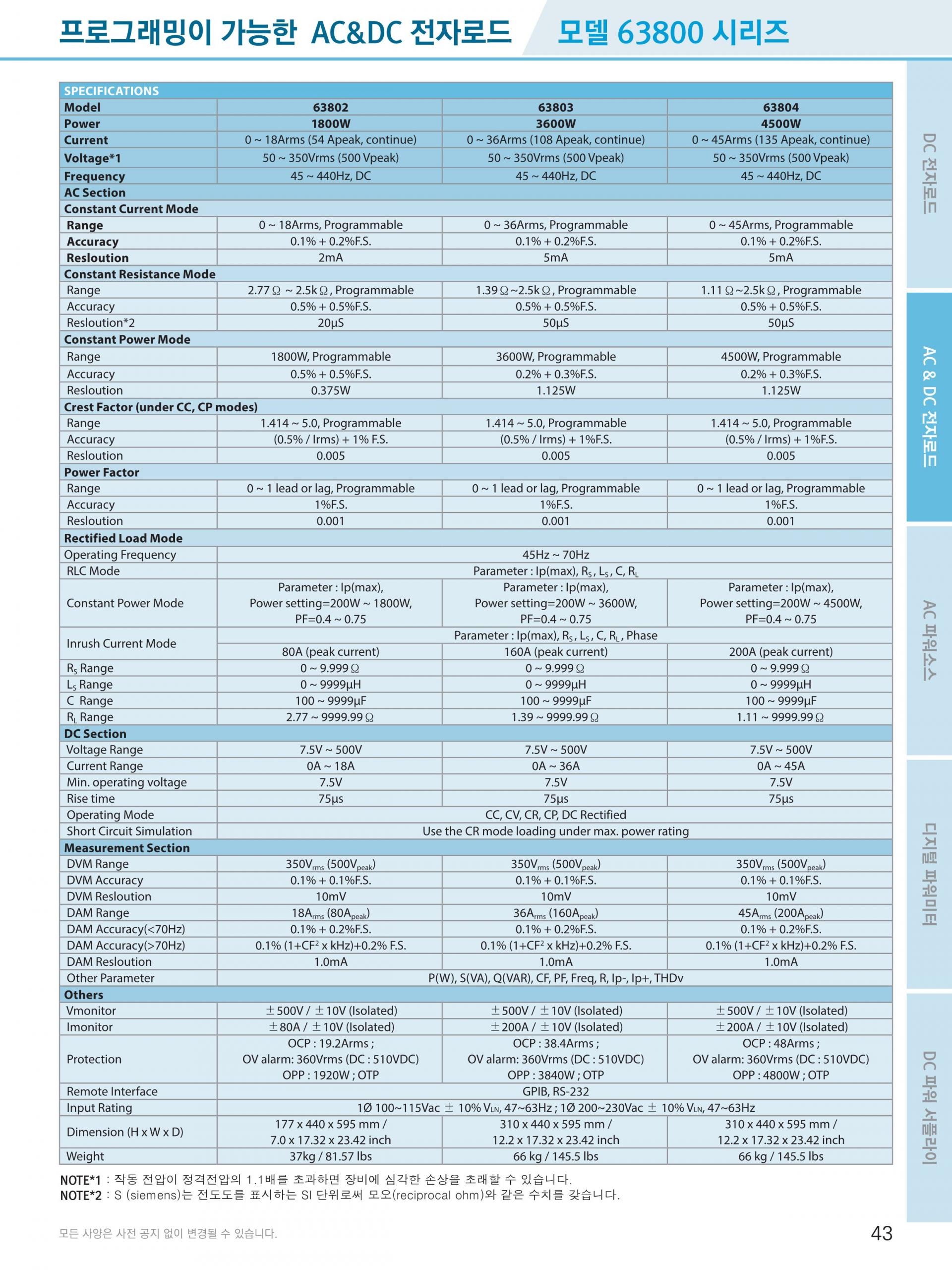

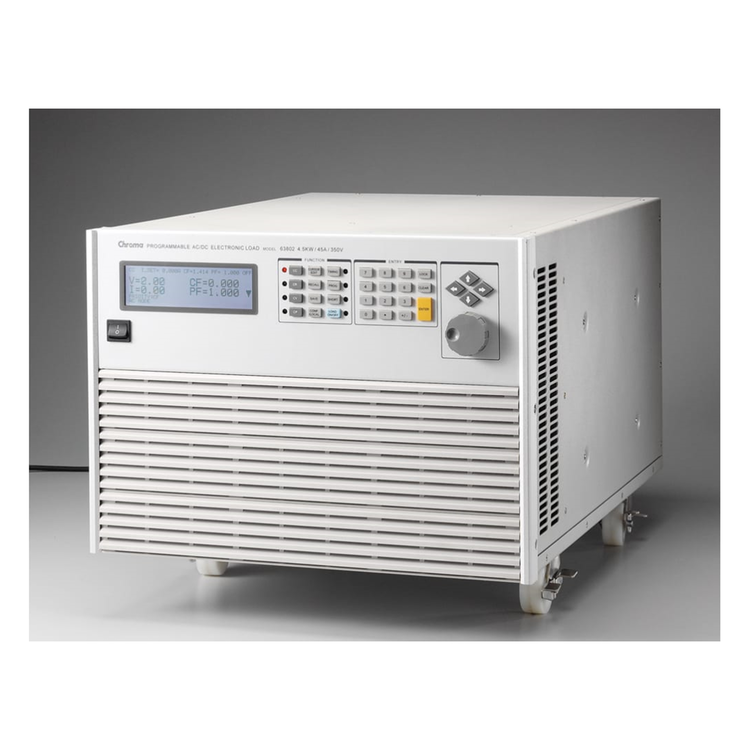

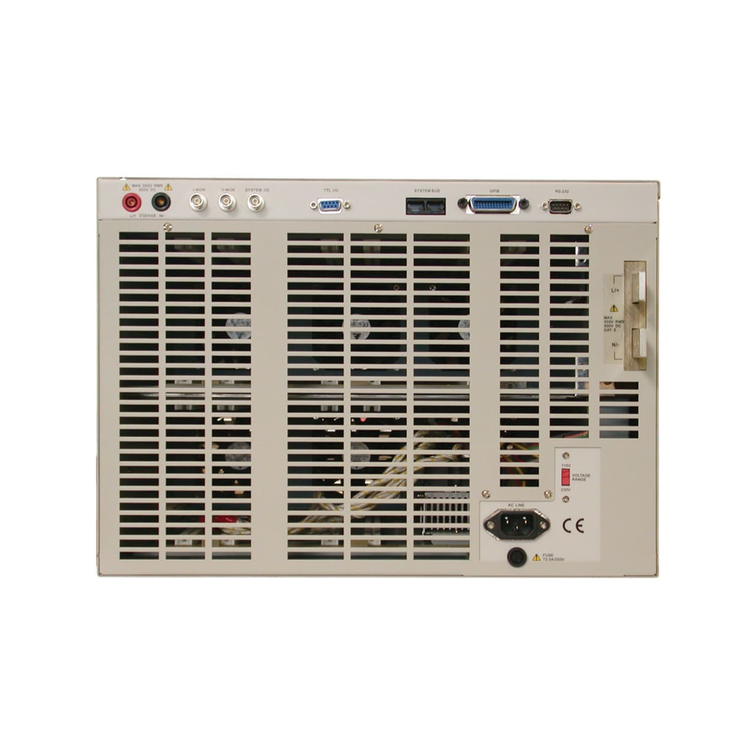

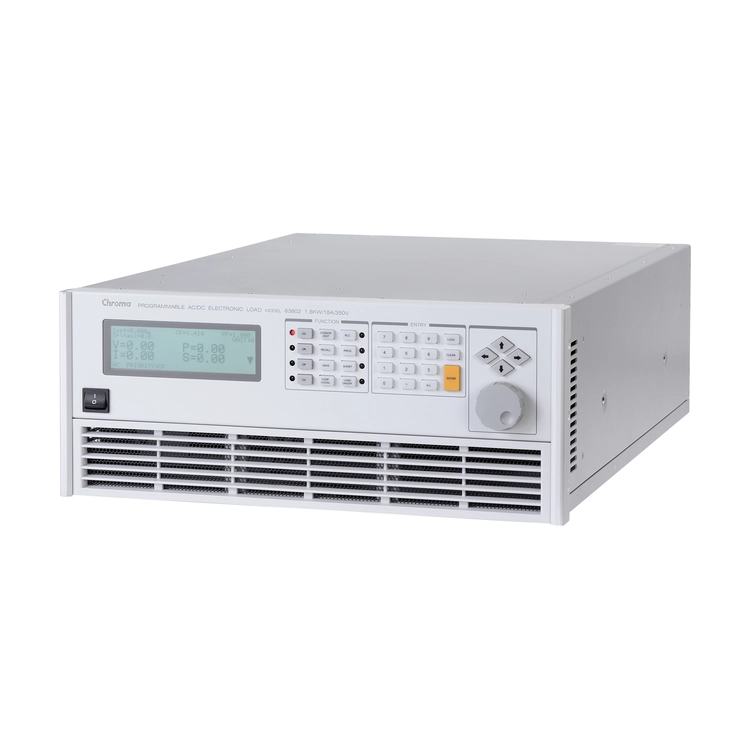

63800 직·교류 전자 부하 시리즈 – AC & DC Electronic Load Series
• 63800 Series
63802 ・ 63803 ・ 63804
크로마 직류 교류 AC DC 전자 로드
주요 특징
Chroma의 63800 시리즈 AC&DC 전자 로드는 UPS(중단 없는 전원 공급 장치), 오프 그리드 인버터, AC 소스 및 스위치, 회로 차단기, 퓨즈 및 커넥터와 같은 기타 전원 장치를 테스트하기 위해 설계 되었습니다.
크로마 63800 로드는 전압 파형이 왜곡된 경우에도 실시간으로 보상하여 파고율 및 다양한 전력 요인에서의 부하 상태를 시뮬레이션 할 수 있습니다. 이 특수 기능은 실제 시뮬레이션 기능을 제공하고 과도한 스트레스를 방지하여 신뢰할 수 있는 테스트 결과를 제공합니다.
63800의 최첨단 설계에서는 DSP 기술을 사용하여 고유한 RLC 작동 모드로 비선형 수리된 하중을 시뮬레이션 합니다. 이 모드는 UUT의 임피던스를 감지하고 로드 제어 대역폭을 동적으로 조정하여 안정성을 향상시킵니다.
포괄적인 측정을 통해 사용자는 UUT의 출력 성능을 모니터링 할 수 있습니다. 또한 전압 및 전류 신호는 아날로그 출력을 통해 오실로스코프로 라우팅 할 수 있습니다. 계측기의 GPIB/RS232 인터페이스 옵션은 시스템 통합을 위한 원격 제어 및 모니터를 제공합니다. 내장 디지털 출력을 사용하여 단락(crowbar) 테스트를 위한 외부 릴레이를 제어할 수도 있습니다.
Chroma의 63800 로드는 낮은 음향 소음을 보장하는 팬 속도 제어 기능을 갖추고 있습니다. 진단/보호 기능에는 자가 진단 루틴과 과전류, 과전압 및 과열로부터 보호하는 기능이 있습니다.
완전한 AC 및 DC 부하 시뮬레이션

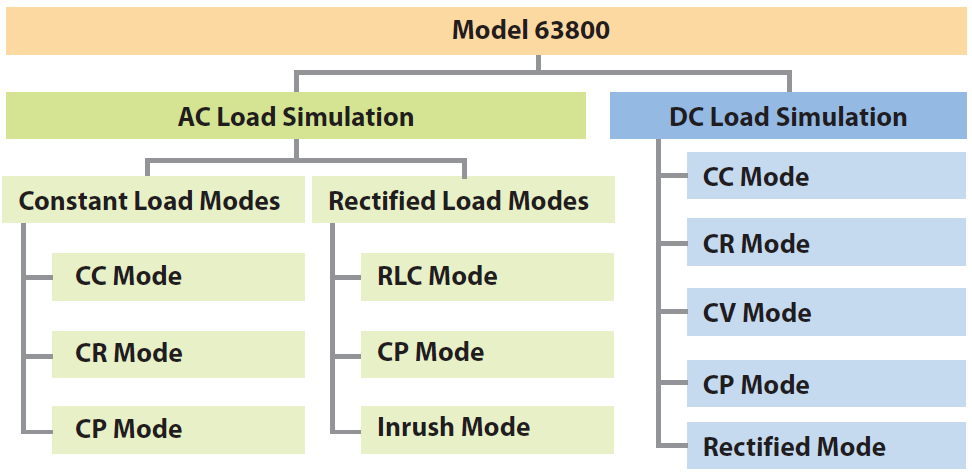

크로마의 63800 AC 및 DC 전자 부하는 AC 및 DC 부하 시뮬레이션 모두에 적합하도록 설계되었습니다. 아래 그림은 사용 가능한 다양한 로드 모드입니다.
AC 부하 시뮬레이션
모델 63800 AC&DC 전자 로드는 AC 부하 시뮬레이션을 위한 (1) 고정 부하 모드와 (2) 정류 AC 부하 모드라는 두 가지 고유한 작동 모드를 제공합니다. 각 항목은 아래에 설명되어 있습니다.
고정 부하 모드

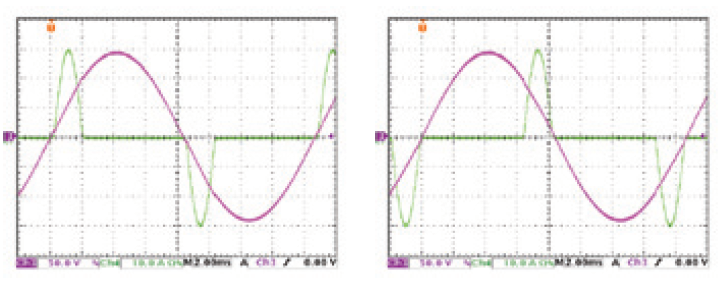

정전압 모드는 사용자가 CC, CR 및 CP 모드의 작동 모드를 설정할 수 있도록 합니다. 이 범주의 CC & CP 모드에서는 PF, CF 또는 둘 모두를 프로그래밍할 수 있습니다. CR 모드의 경우 PF는 항상 1로 설정됩니다. 역률 범위는 프로그래밍된 파고율을 기반으로 제한됩니다(그림 1 참조). 프로그래밍된 PF가 양수이면 전류는 전압 파형을 유도하고 PF가 음수일 때 전류는 전압 파형을 지연시킵니다. (아래 참조)
그림 1에서 볼 수 있듯이 파고율 1.414의 경우 입력 전압이 사인파인 경우에만 프로그래밍된 역률이 1이 될 수 있습니다. 그러나 CF 2.0의 경우 허용 가능한 PF 범위는 0.608 ~ 0.85이고 CF = 3의 경우 PF는 0.211 ~ 0.6 등으로 설정할 수 있다. 따라서 파고율이 높을수록 역률의 범위가 넓어집니다.
정류 AC 부하 모드
63800 AC 및 DC 전자 부하는 광범위한 테스트 애플리케이션에 대해 비선형 정류 부하를 시뮬레이션 하는 고유한 기능을 제공합니다. 정류 부하 시뮬레이션에는 RLC, CP 및 돌입 전류의 세 가지 로드 모드를 사용할 수 있습니다.

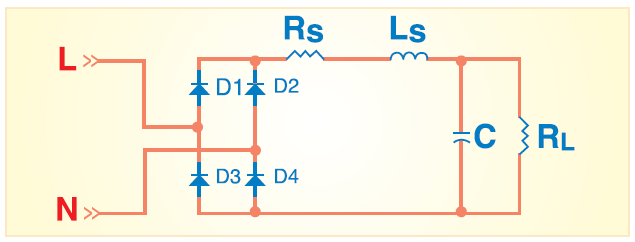

▲ 그림 2: 일반적인 정류 회로
그림 2는 정류기 입력의 일반적인 모델을 보여줍니다. RLC 모드에서 사용자는 RLC 값을 100%로 설정하고 실제 UUT의 동작을 시뮬레이션 할 수 있습니다. 그림 3,4는 RLC 부하 모드를 통해 실제 구축 회로와 시뮬레이션 된 정류 회로간의 전압과 부하 파형을 비교한 것입니다. 그림 5는 CC 모드에서 얻은 동일한 부하 파고율의 파형입니다.

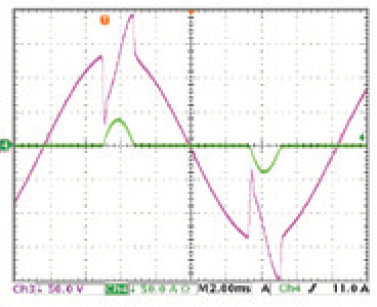

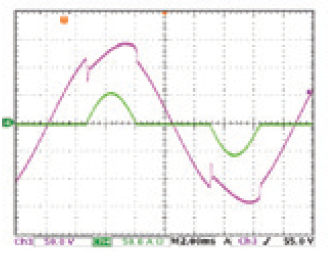

▲ 그림 3: Actual RLC Circuit

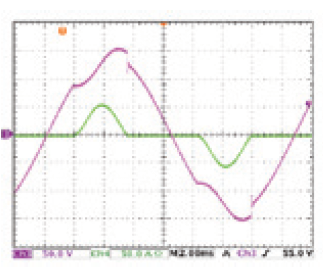

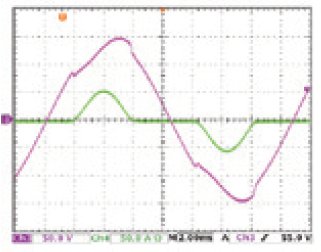

▲ 그림 4: Simulated RLC Mode
▲ 그림 5: CC Mode

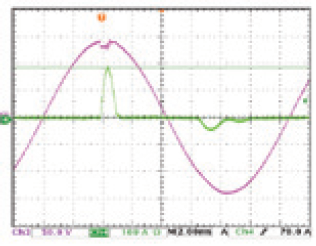

▲ 그림 6: Inrush Current Mode
돌입 전류 시뮬레이션(그림 6 참조)의 경우 63800은 돌입 전류가 시작된 곳에서 다양한 돌입 전류 진폭 및 전압 위상각을 설정할 수 있는 돌입 전류 모드를 제공합니다.
DC 부하 시뮬레이션

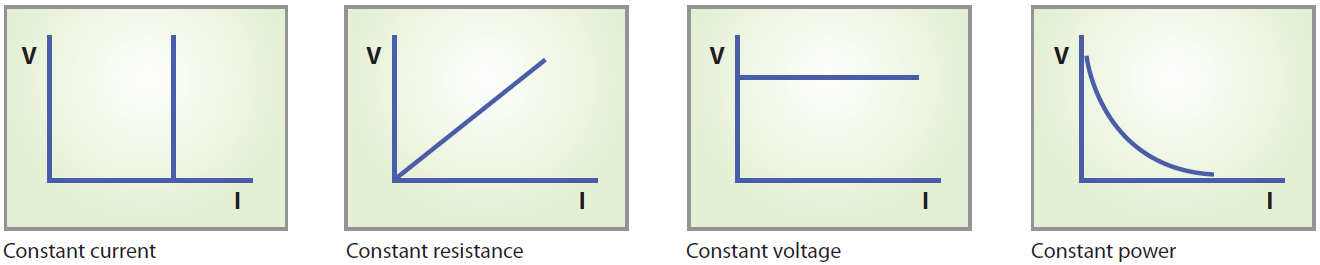

Chroma의 63800 DC 부하 시뮬레이션에는 네 가지 로드 모드가 포함됩니다. 즉, 정전류, 정저항, 정전압 및 정전력입니다.
CC, CR, CP 모드는 규정된 전압 전원 공급 장치 테스트에 사용할 수 있습니다. 배터리 충전기의 경우 CV 모드를 사용하면 현재 규정을 확인하는 데 도움이 될 수 있습니다. 많은 인버터 설계는 입력은 DC이기는 하지만 입력 전류를 표시하며 정확한 패턴을 보여줍니다. 이 고유한 로드 모드에서는 Chroma 63800 로드가 연료 셀, PV 모듈/레이 및 배터리 테스트에 이상적입니다.
종합 측정
Chroma의 63800은 실제 RMS 전압, 실제 RMS 전류, 실제 전력(P), 피상 전력(S), 무효 전력(Q), 파고율 역률, THDv 및 피크 반복 전류에 대한 정상 상태 및 과도 응답을 측정하기 위한 16비트 정밀 측정 회로가 내장되어 있습니다. 이러한 별도의 측정 외에도 외부 오실로스코프를 통해 이러한 신호를 모니터링하는 편리한 수단으로 2개의 아날로그 출력 (전압과 전류에 대한 출력)이 제공됩니다.
시간 측정
시간 매개변수는 UPS의 차단기 및 퓨즈 등 많은 제품에 매우 중요합니다. 63800에는 퓨즈 및 회로 차단기의 트립 시간 또는 UPS의 전송 시간(오프라인)을 측정하기 위한 고유한 시간 및 측정 기능도 포함되어 있습니다.

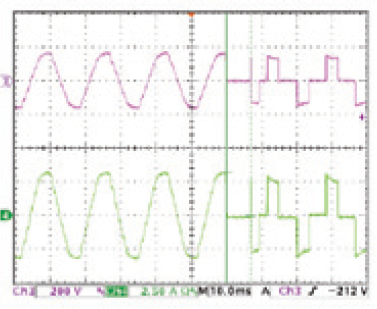

▲ 그림 7: 오프라인 UPS 전송 시간
ABA(자동 대역폭 조정)
그림 8에 표시된 것과 같이 UUT가 출력 임피던스가 높을 경우 ABA 없이는 현재 파형이 안정되지 않고, 대부분의 경우 로드 전류가 진동하여 테스트를 망칩니다.

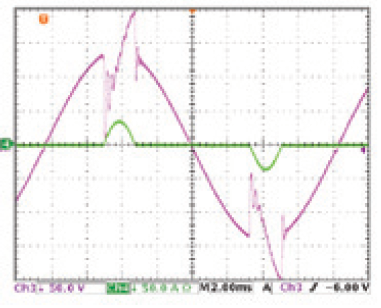

▲ 그림 8: 고정된 대역폭
▲ 그림 9: ABA포함
참고: 테스트 전류가 임피던스 감지에 대해 사용자가 정의한 실제 부하 이전에 프로그래밍됩니다.

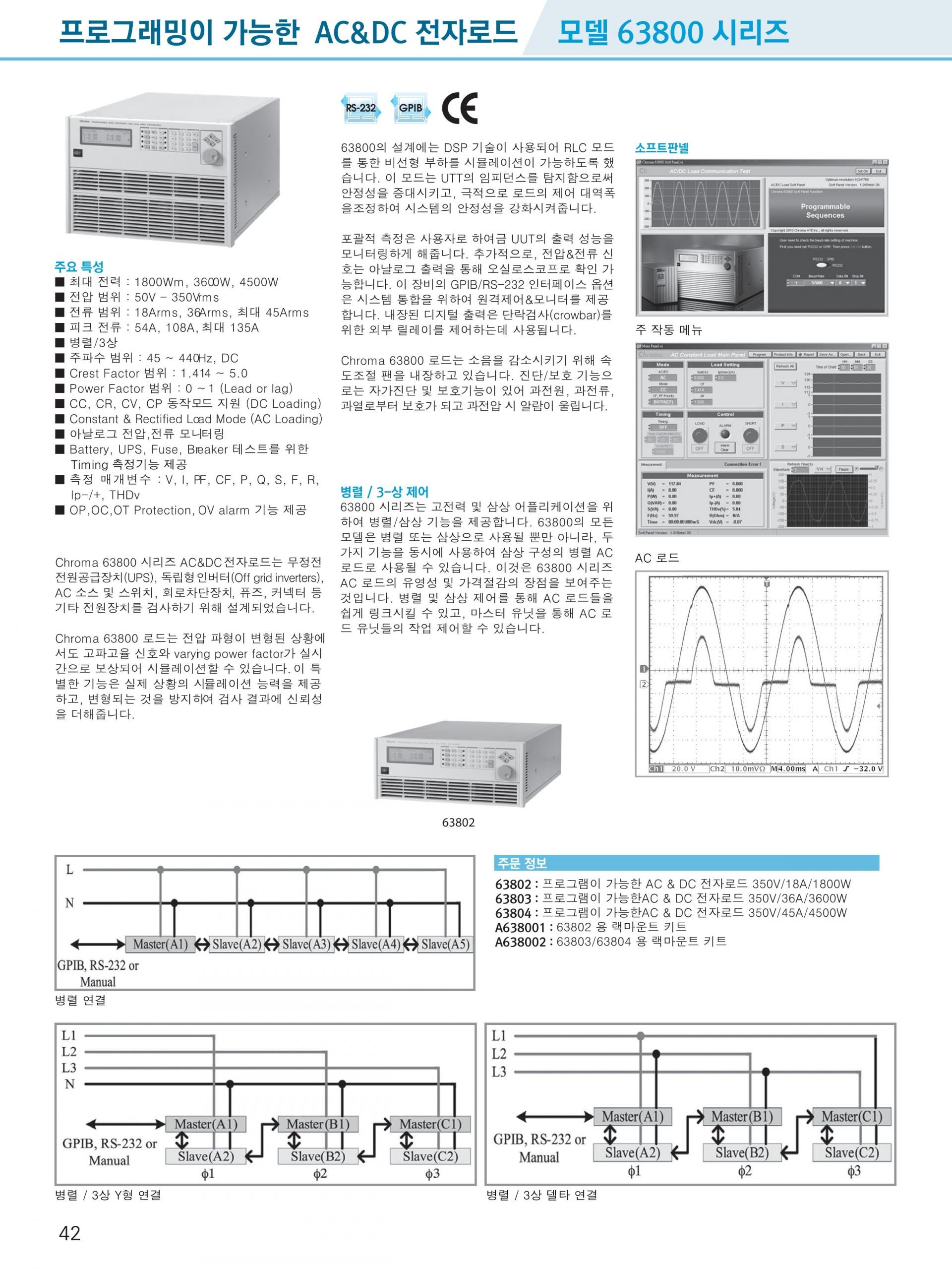

병렬 / 3상 제어
63800 시리즈는 고출력 및 3상 적용을 위한 병렬 및 3상 기능을 제공합니다. 63800 시리즈 내 모든 모델은 병렬 및 3상 기능을 함께 사용할 수 있습니다.
63800 시리즈 AC 로드에 뛰어난 유연성과 비용 절감 효과를 제공합니다. AC Load 장치를 서로 연결하여 병렬 및 3상 제어가 용이하며 마스터 장치를 통해 모든 AC Load 장치의 제어가 수행됩니다. 병렬 및 3상 기능의 연결은 그림 10, 11 및 12에 나와 있습니다.

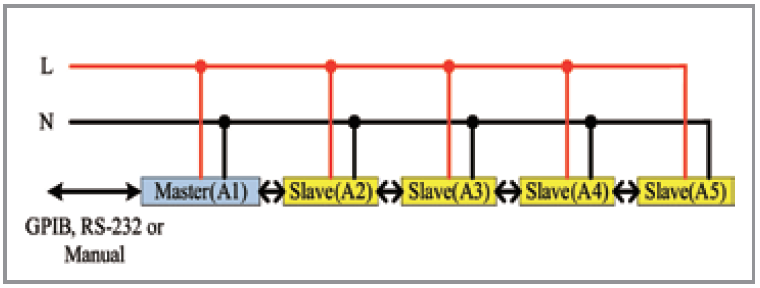

▲ Figure 10: Parallel connection

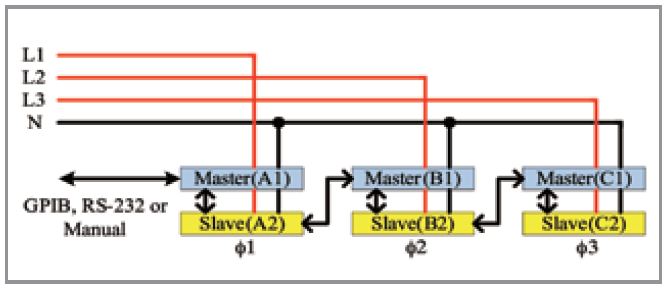

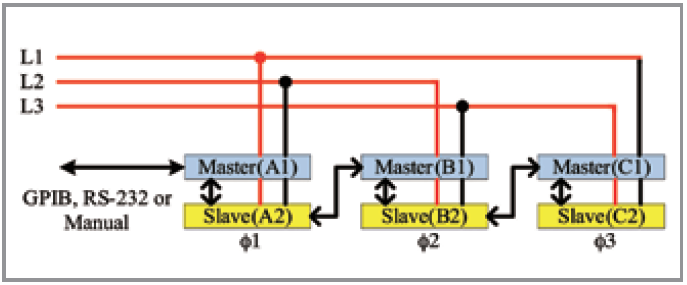

▲ Figure 11: Parallel/3-Phase Y connection
▲ Figure 12: Parallel/3-Phase Delta connection
