크로마 ・ CHROMA
비디오 패턴 제너레이터 ・ Video Pattern Generator
신호 발생기 시리즈 – Signal Generator Series
• Video Pattern Generator
2233-B ・ 2234 ・ 2235 ・ 2238
2401 ・ 2402 ・ 2403
22294-A
23293-B ・ 23294
A223800 ・ A223804 ・ A223810 ・ A223812
크로마 영상 패턴 시그널 제너레이터 제너레이타 VIDEO SIGNAL GENERATOR
• 2233-B
• 2234

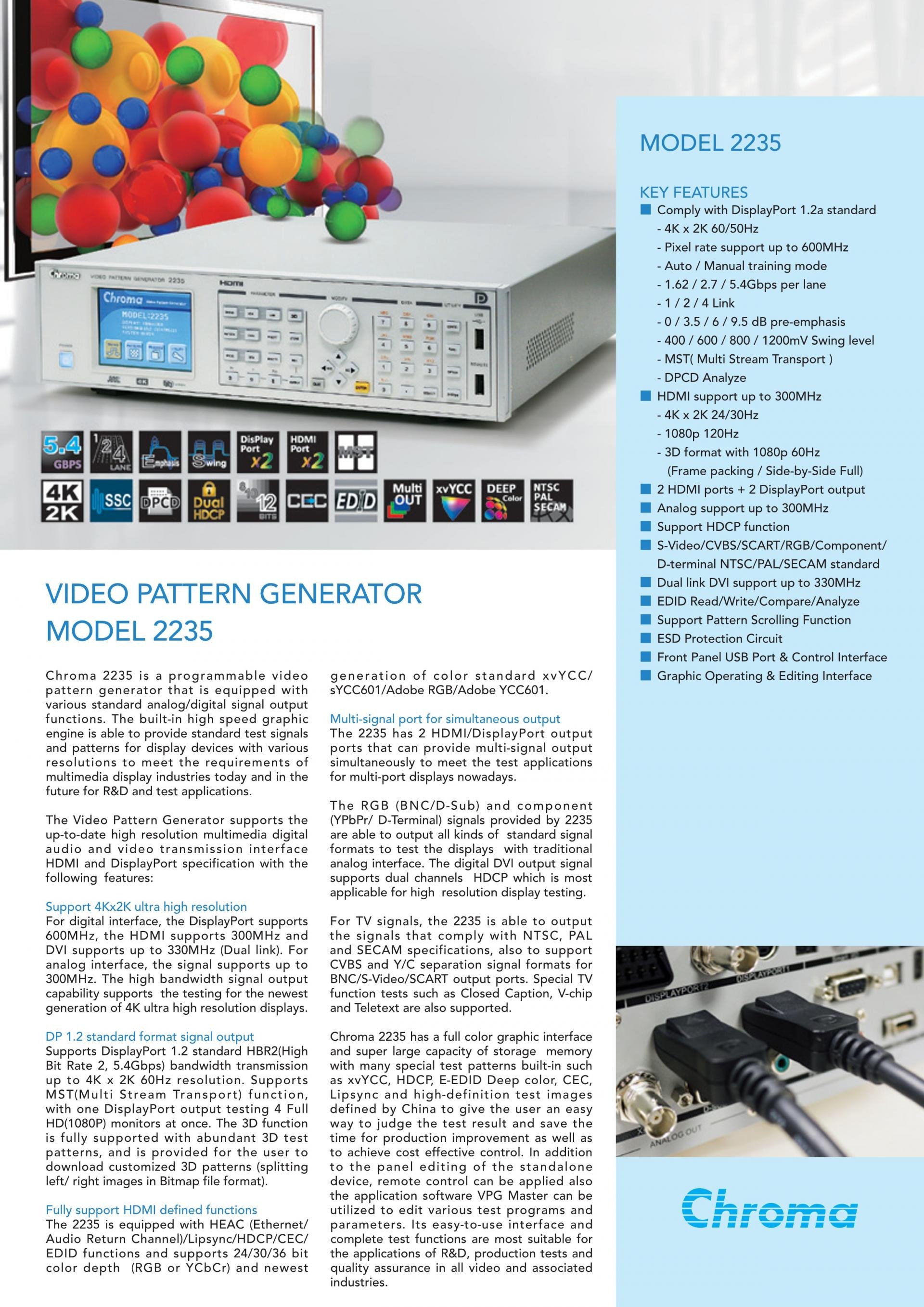

• 2235
• 2238
• 2401
• 2402

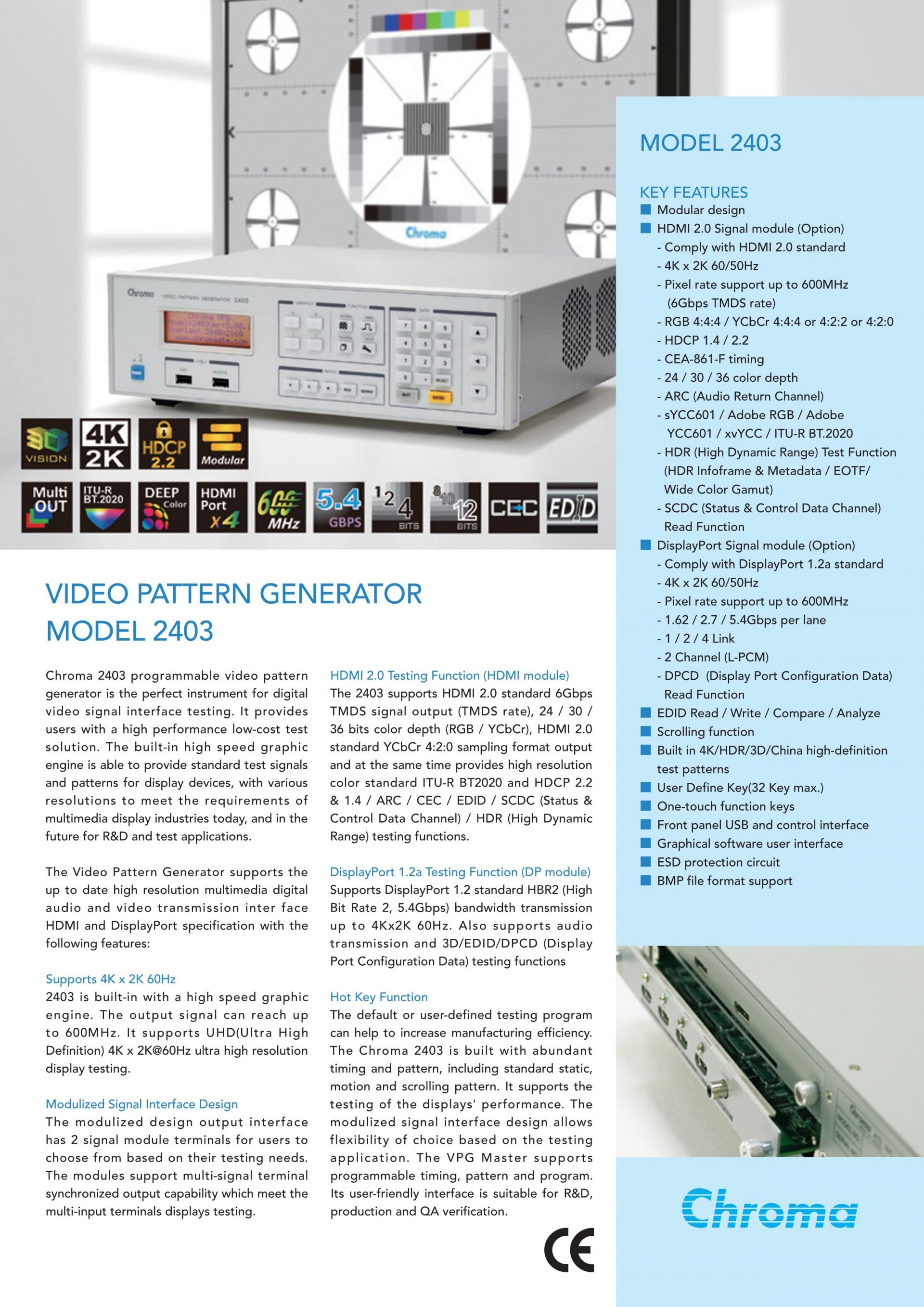

• 2403
• 22294-A
• 23293-B
• 23294

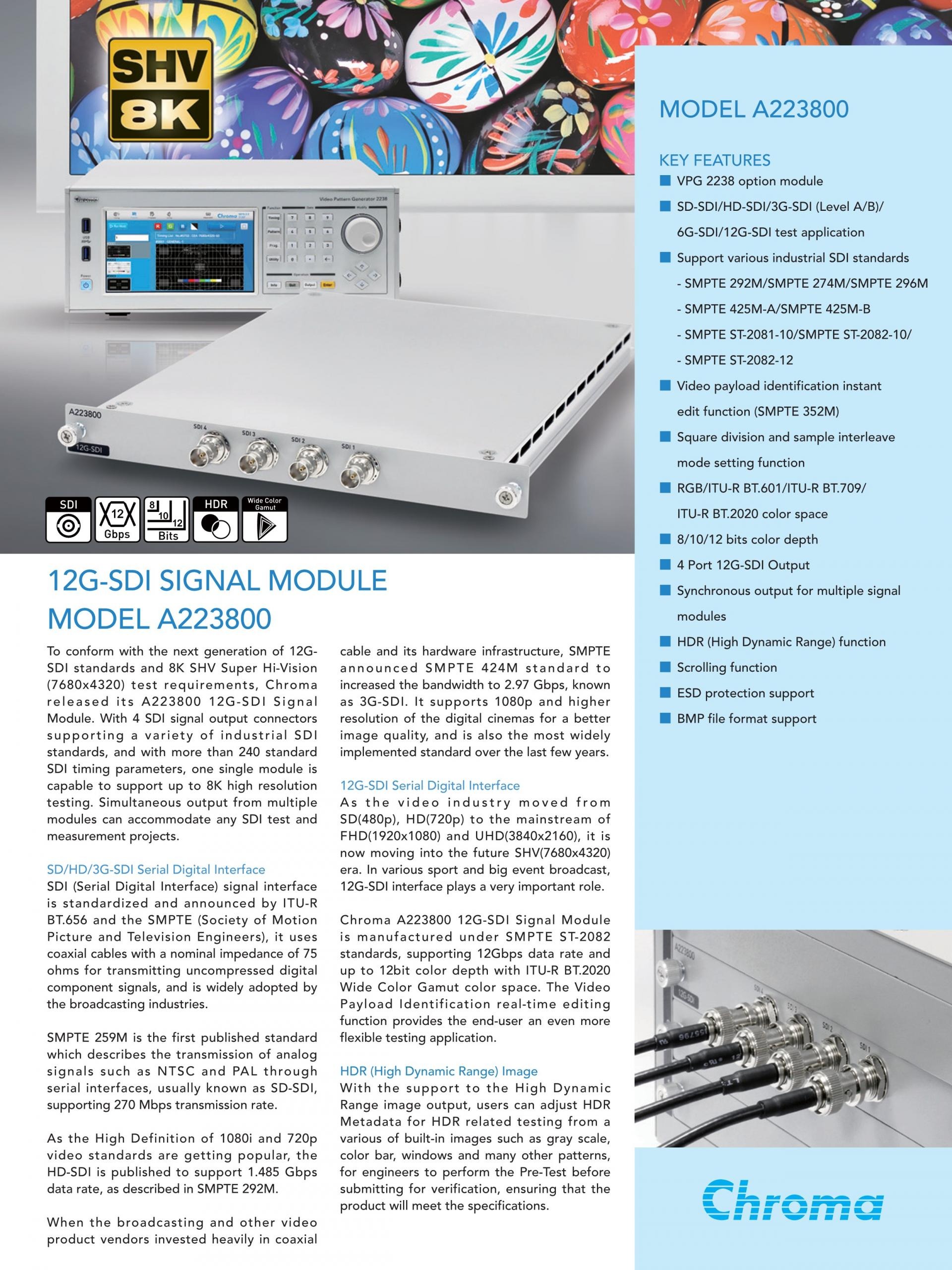

• A223800
• A223804

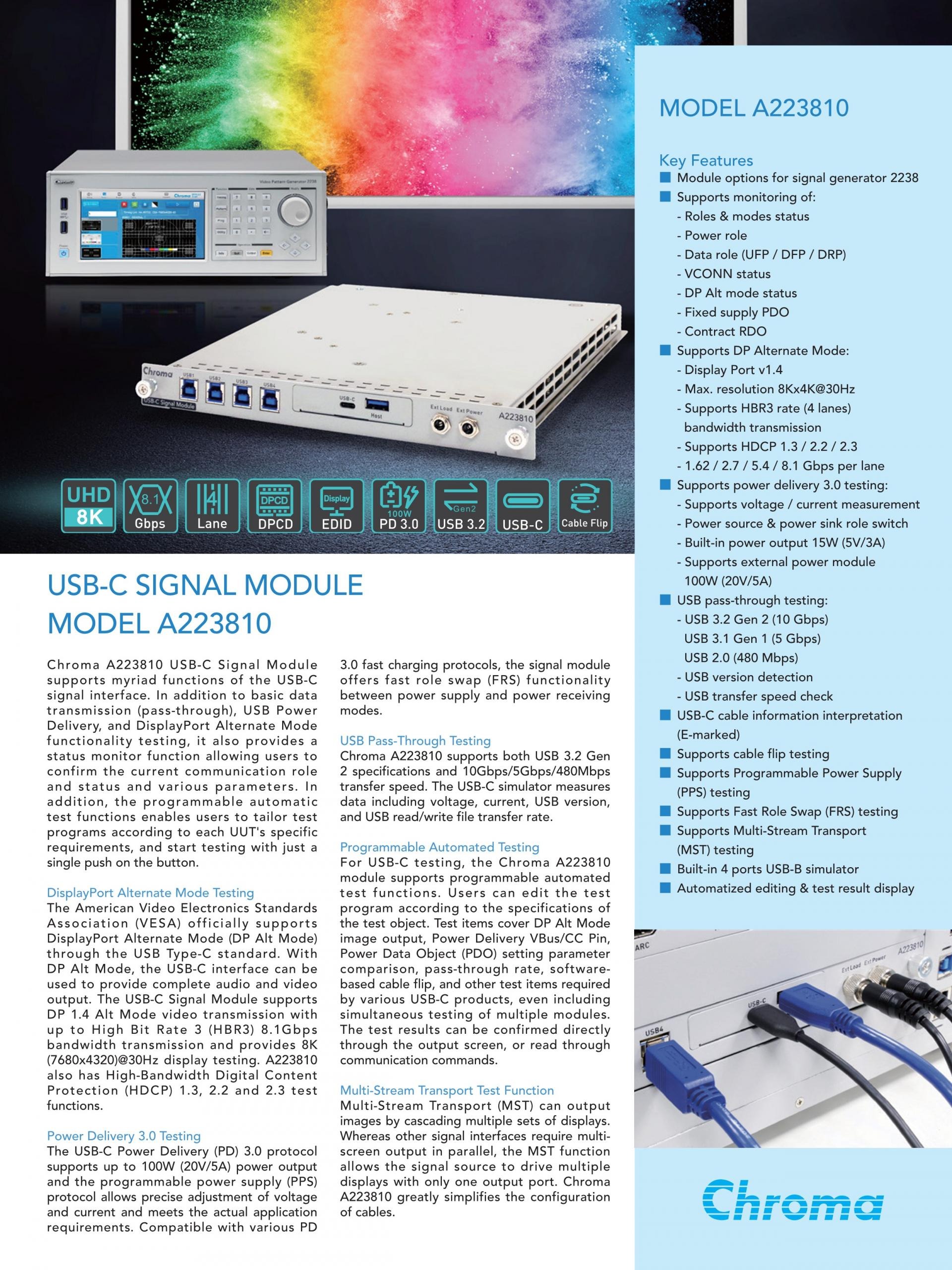

• A223810

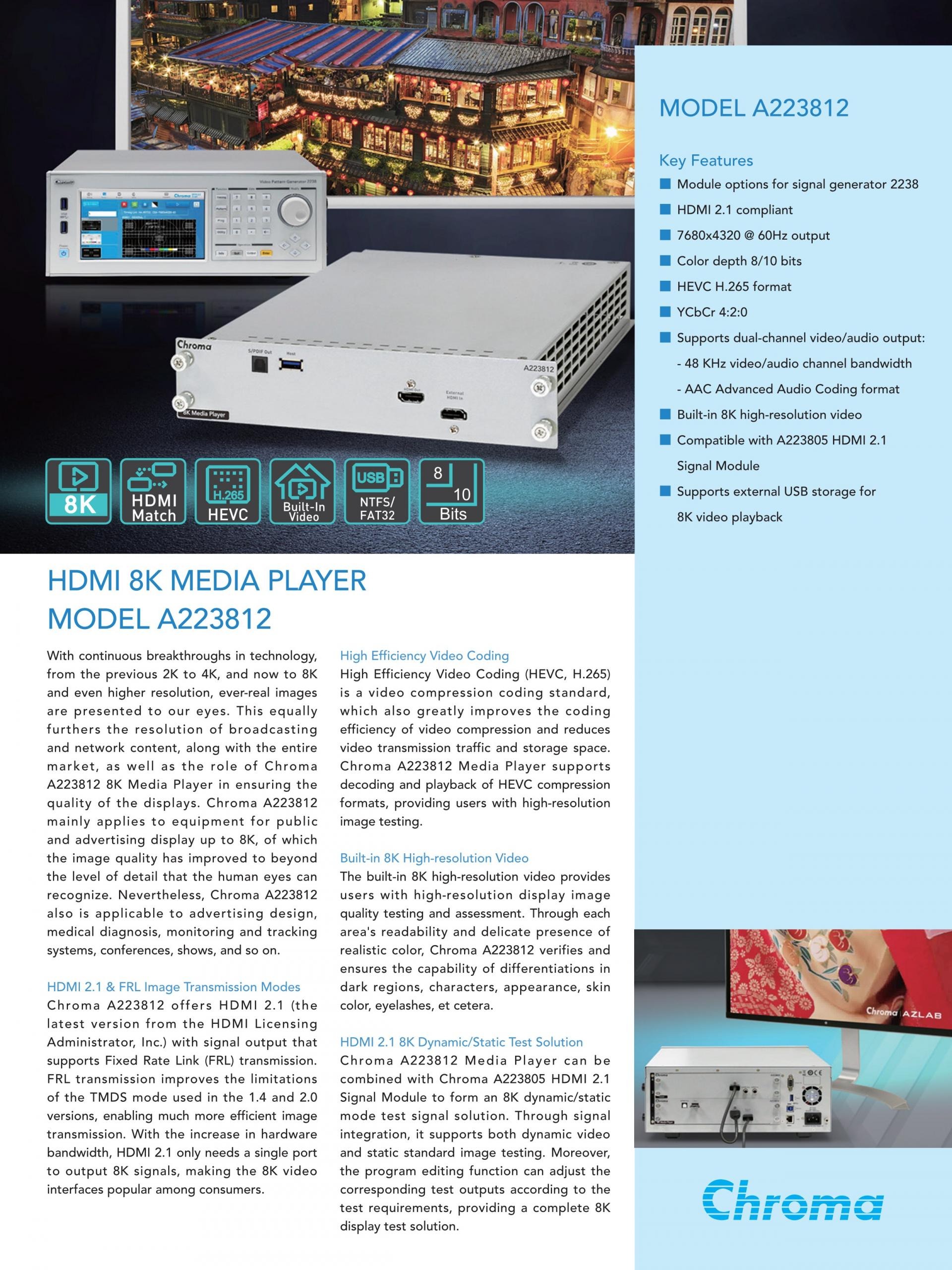

• A223812

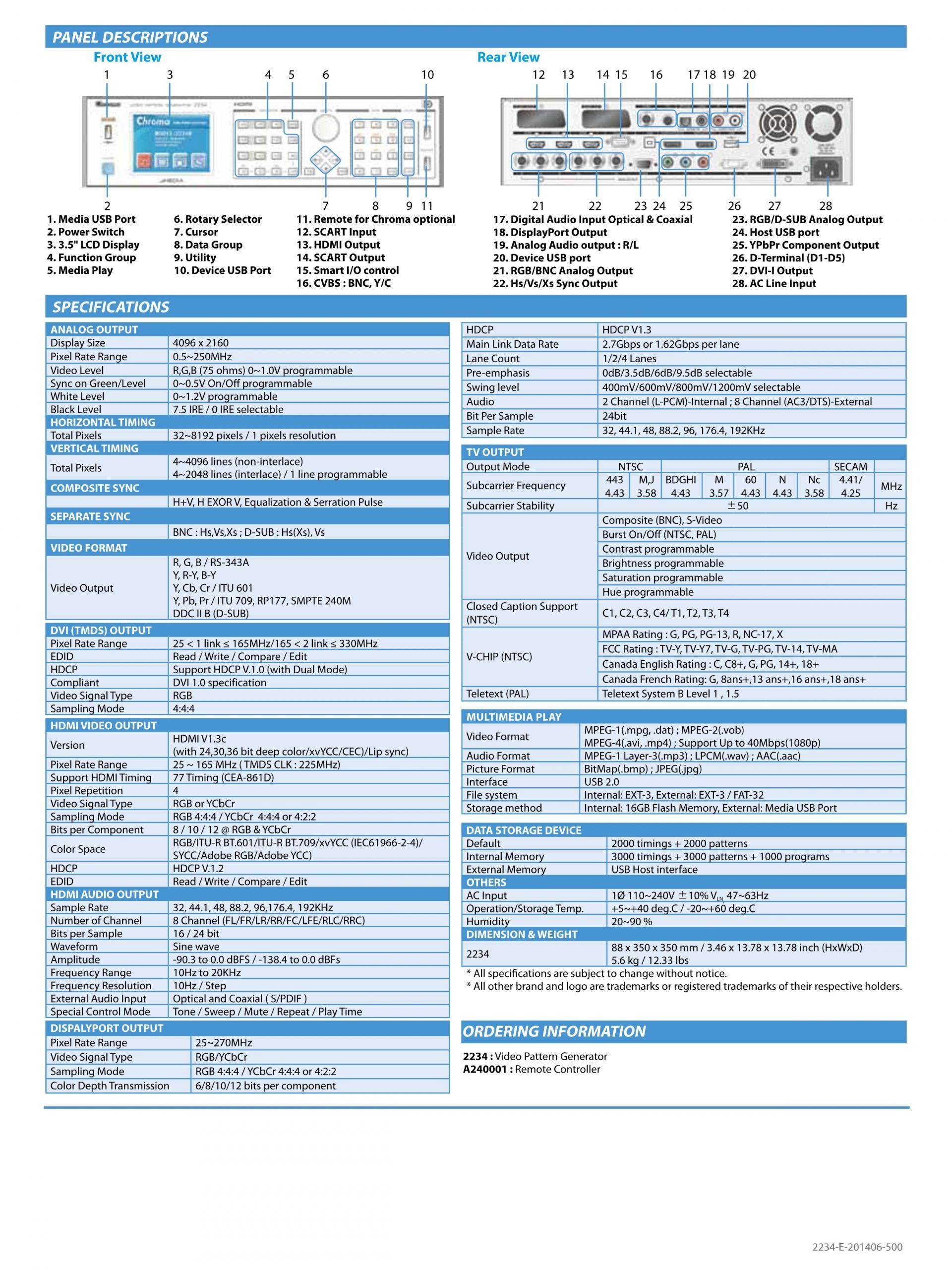

■ 제품 사양 (Specifications)
크로마 제품 데이터시트의 핵심 사양입니다.
- - HDMI port output x 3
- - DisplayPort port output x 2
- - SCRAT port (output x 1 / input x 1)
- ■ Displayport V1.1a pixel rate 270MHz
- ■ Displayport with HDCP V1.3 support

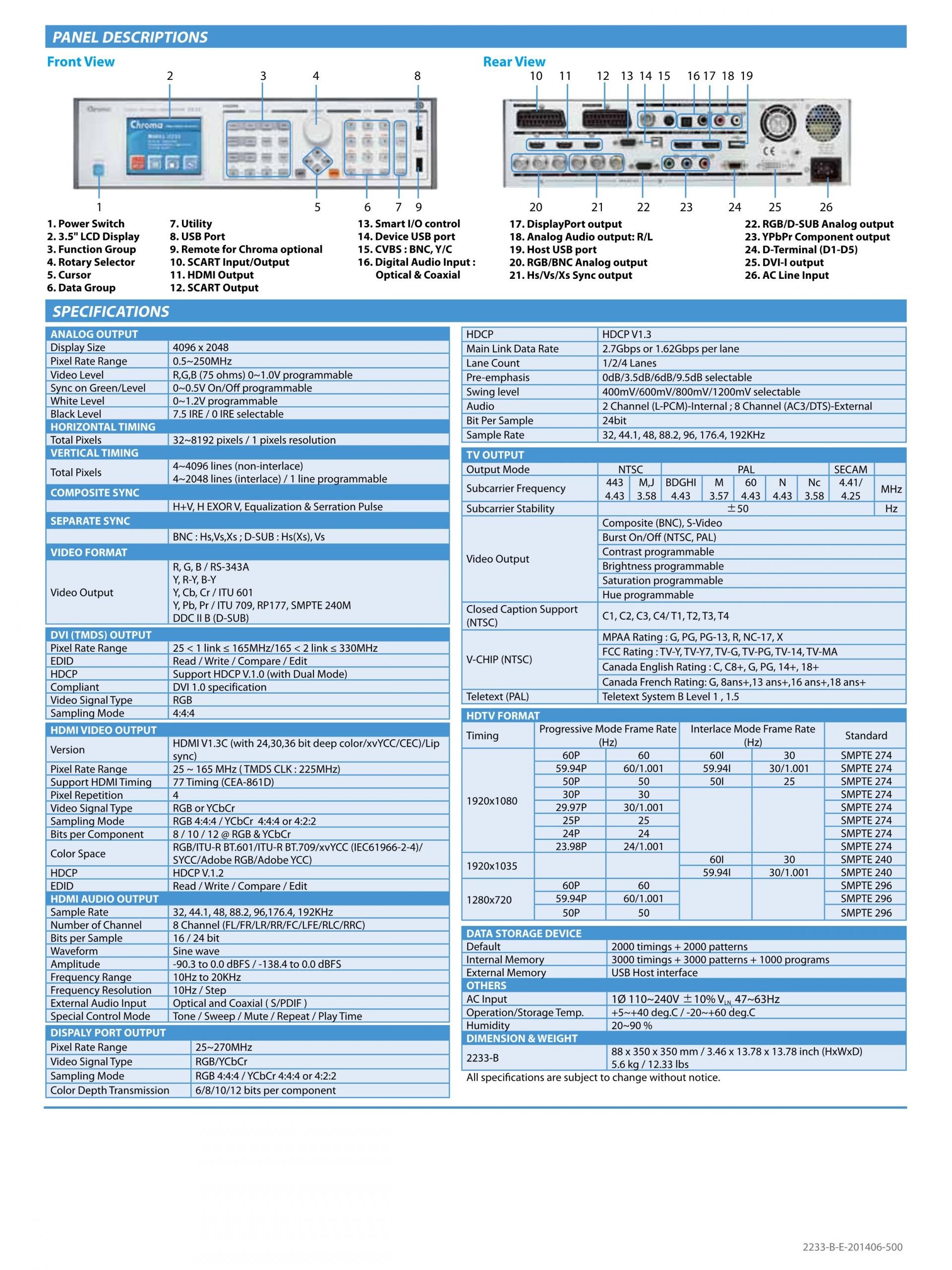

- The 2233-B is equipped with DisplayPort standard

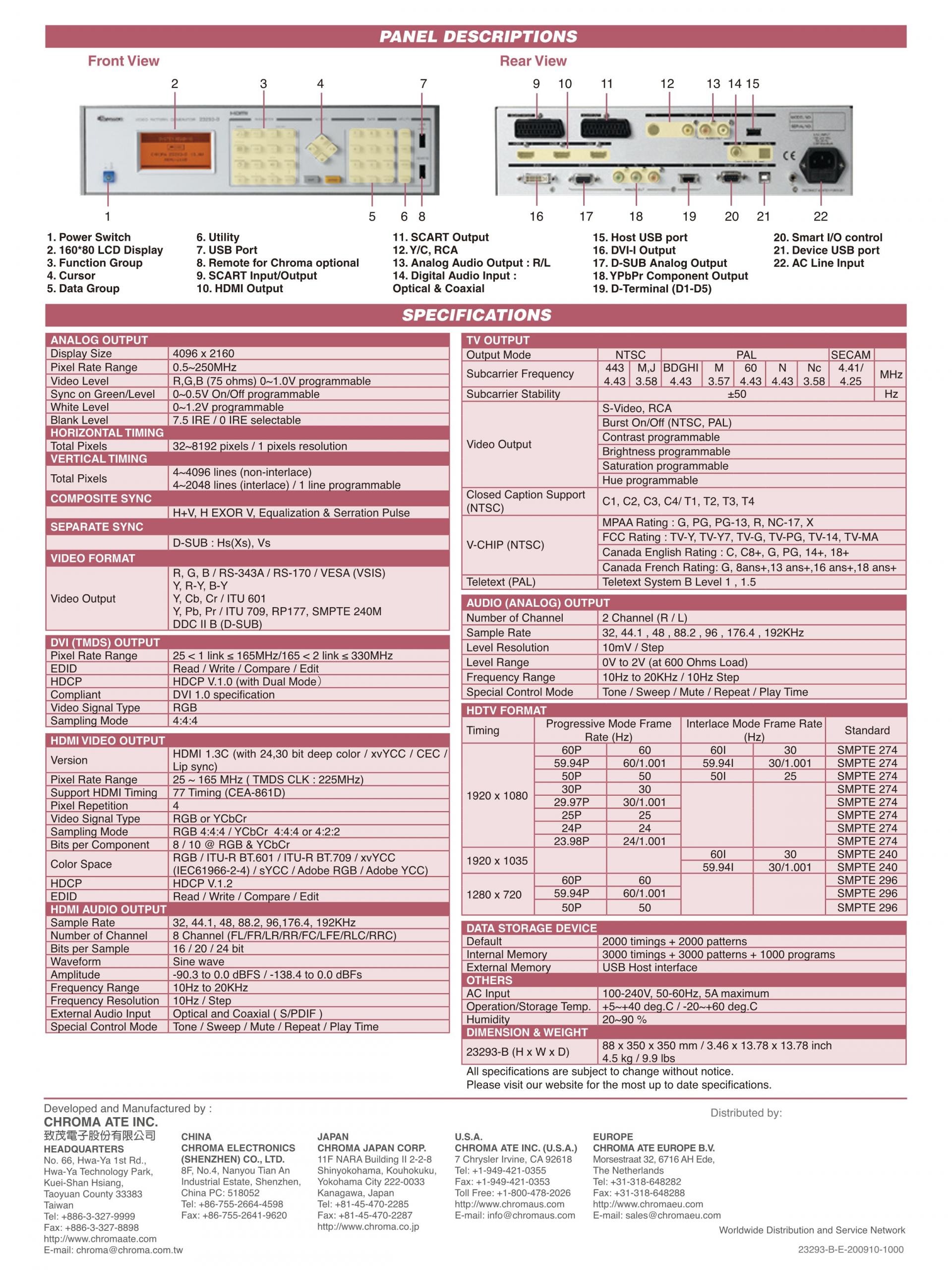

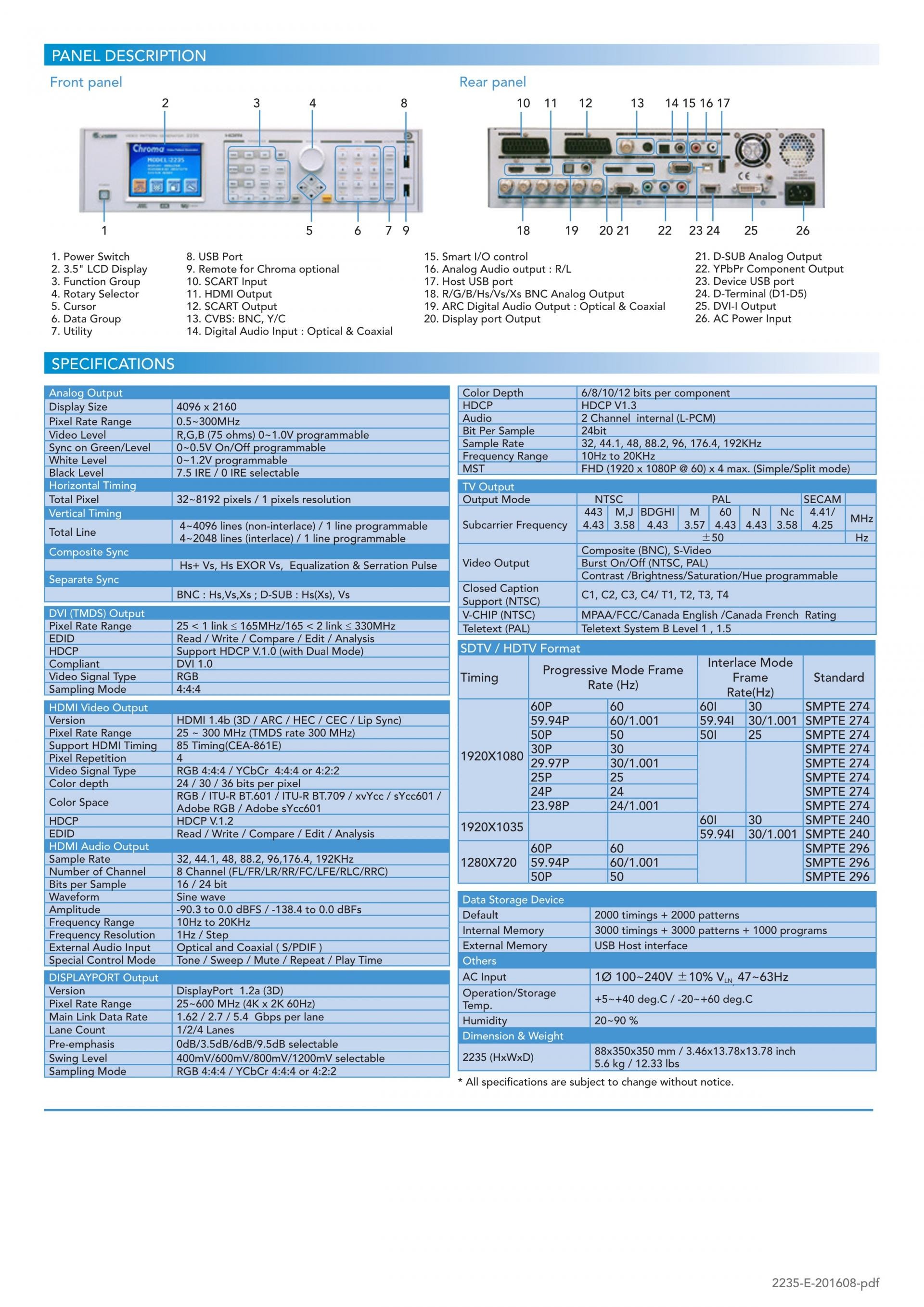

- 1. Power Switch 7. Utility 13. Smart I/O control 17. DisplayPort output 22. RGB/D-SUB Analog output
- 4. Rotary Selector 10. SCART Input/Output 16. Digital Audio Input : 20. RGB/BNC Analog output 25. DVI-I output
- 5. Cursor 11. HDMI Output Optical & Coaxial 21. Hs/Vs/Xs Sync output 26. AC Line Input
- 6. Data Group 12. SCART Output
- ANALOG OUTPUT HDCP HDCP V1.3
- Pixel Rate Range 0.5~250MHz Lane Count 1/2/4 Lanes
- Audio 2 Channel (L-PCM)-Internal ; 8 Channel (AC3/DTS)-External
- Total Pixels 32~8192 pixels / 1 pixels resolution
- DVI (TMDS) OUTPUT MPAA Rating : G, PG, PG-13, R, NC-17, X
- Pixel Rate Range 25 < 1 link ≤ 165MHz/165 < 2 link ≤ 330MHz FCC Rating : TV-Y, TV-Y7, TV-G, TV-PG, TV-14, TV-MA
- Canada English Rating : C, C8+, G, PG, 14+, 18+
- Canada French Rating: G, 8ans+,13 ans+,16 ans+,18 ans+
- Sampling Mode 4:4:4 HDTV FORMAT
- HDMI V1.3C (with 24,30,36 bit deep color/xvYCC/CEC)/Lip (Hz) (Hz)
- Pixel Rate Range 25 ~ 165 MHz ( TMDS CLK : 225MHz) 59.94P 60/1.001 59.94I 30/1.001 SMPTE 274
- Sampling Mode RGB 4:4:4 / YCbCr 4:4:4 or 4:2:2 25P 25 SMPTE 274
- HDMI AUDIO OUTPUT 1280x720 59.94P 60/1.001 SMPTE 296
- Number of Channel 8 Channel (FL/FR/LR/RR/FC/LFE/RLC/RRC)
- Frequency Range 10Hz to 20KHz External Memory USB Host interface
- Frequency Resolution 10Hz / Step OTHERS
- External Audio Input Optical and Coaxial ( S/PDIF ) AC Input 1Ø 110~240V ±10% V LN, 47~63Hz
- Humidity 20~90 %
- Pixel Rate Range 25~270MHz 88 x 350 x 350 mm / 3.46 x 13.78 x 13.78 inch (HxWxD)
- Video Signal Type RGB/YCbCr 2233-B 5.6 kg / 12.33 lbs
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
