KIKUSUI 기쿠수이 KPM1000 디지털 파워미터 (가격문의)
111,111원
IEC62301 First Edition 준거
미소전력에서 대전력까지 폭넓은 전력 측정에 대응!!

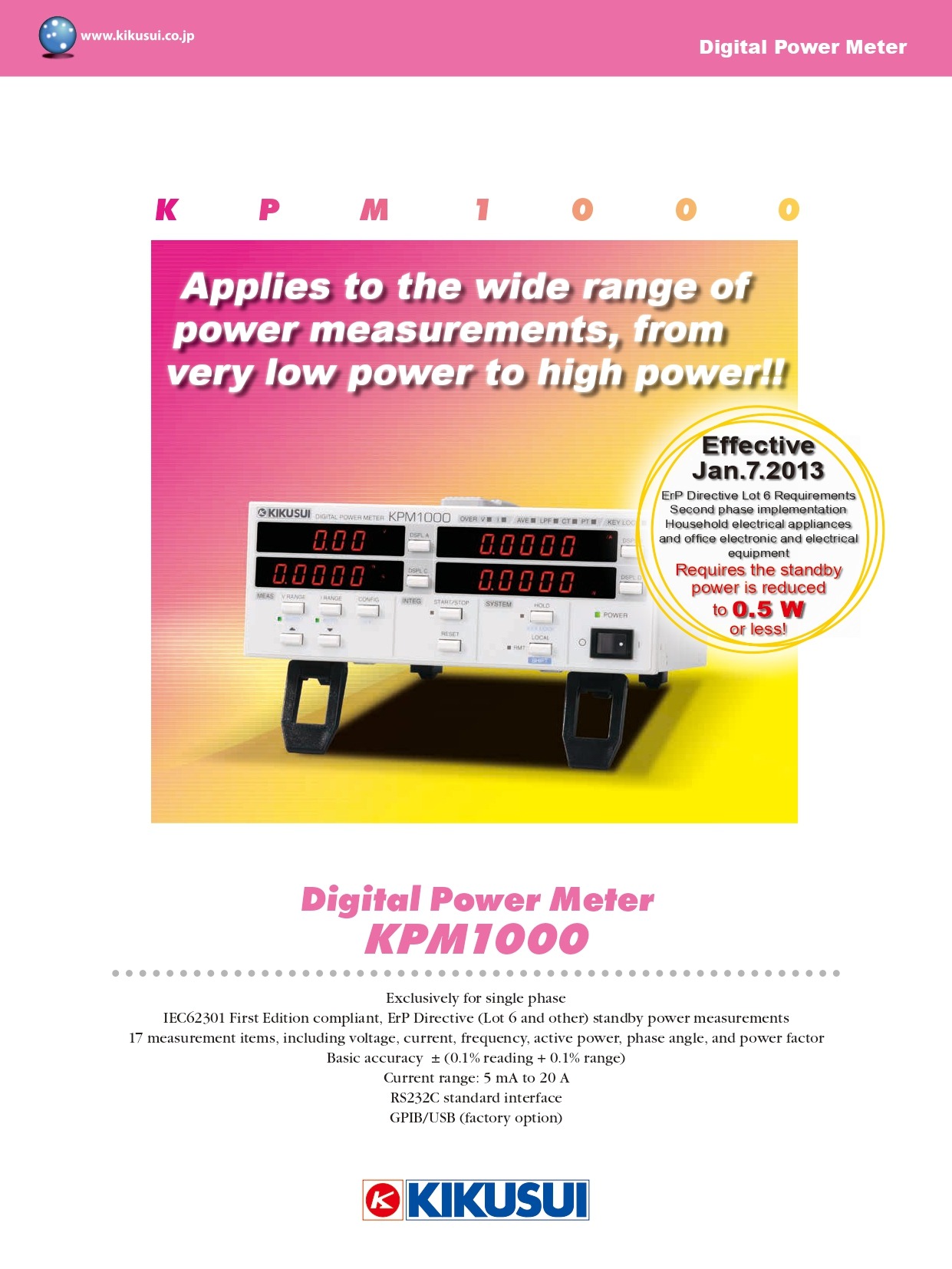

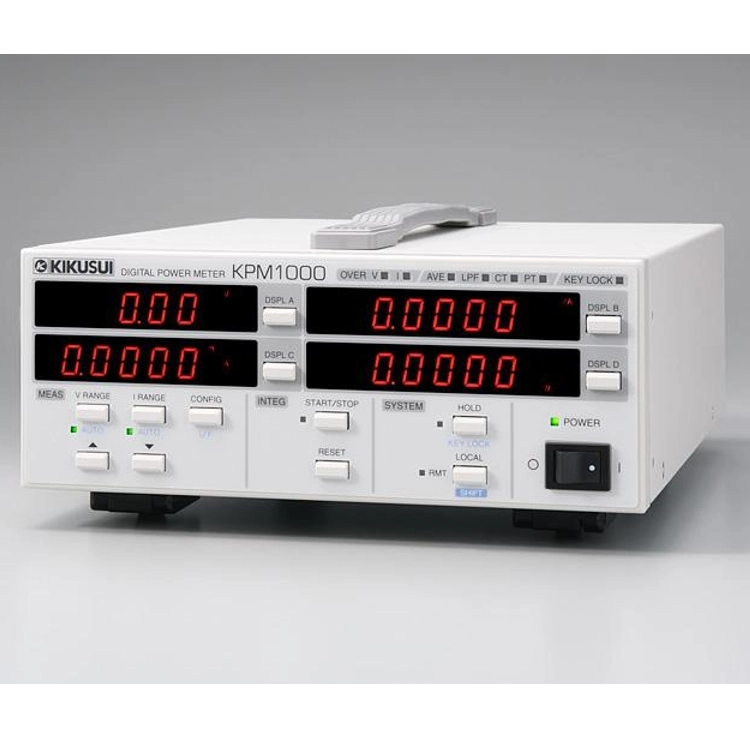

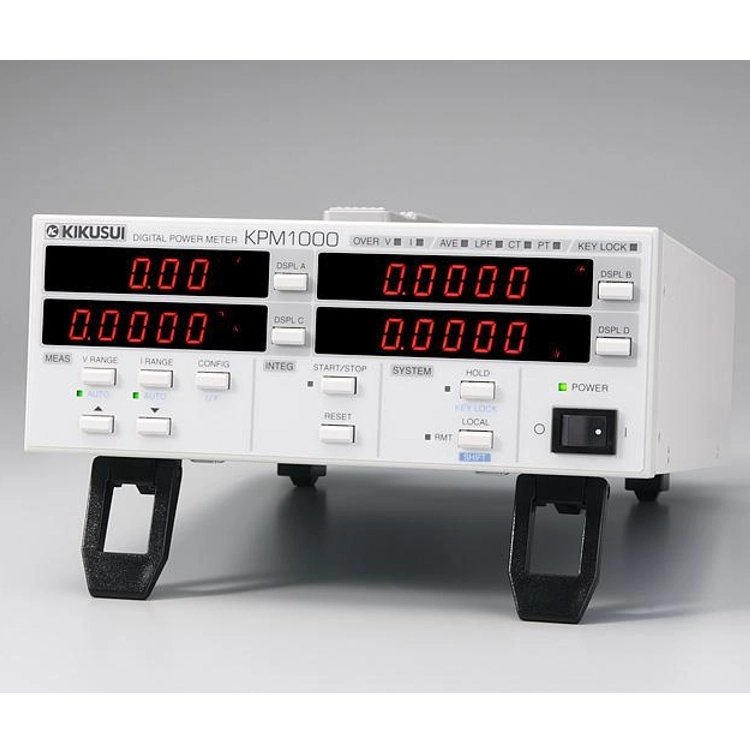

KIKUSUI 기쿠수이 KPM1000 디지털 파워미터

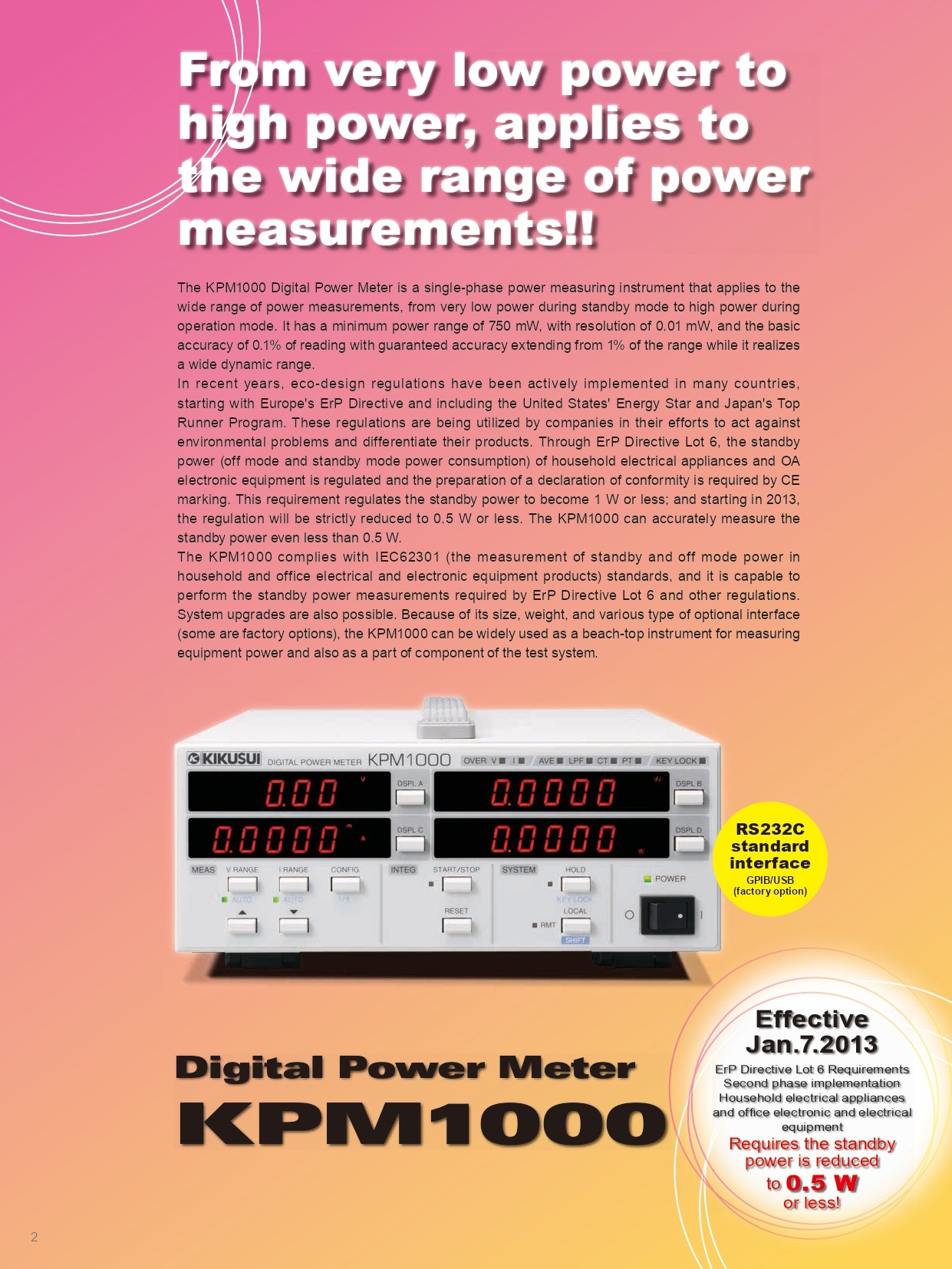

디지털 파워미터 KPM1000은 대기 시의 미소전력에서 사용 시의 대전력까지 폭넓은 전력 측정에 대응하는 단상 전력 측정기입니다.
최근, 유럽 ErP지령, 미국 에너지 스타, 일본 탑 러너 방식 등 각국에서 환경보호 디자인 규제가 활발히 행해져, 기업의 환경문제에 대한 대처나 상품의 차별화에 사용되고 있습니다. ErP지령 Lot6에는 가전기기와 OA용 전자기기의 대기전력(오프 모드와 스탠바이 모드의 전력 소비)이 규제되며, CE마크를 부착하기 위해 적합 선언서의 작성이 의무화되고 있습니다. KPM1000은 IEC62301(가정용/오피스용 전기・전자기기제품의 스탠바이・오프 모드 전력 측정) 규격에 준거하고 있어 ErP지령 Lot6 등의 요구하는 대기전력 측정이 가능합니다. 소형・경량・저가격, 각종 인터페이스(일부 공장 옵션)에 의해 시스템 업도 가능.
기기 전력 측정용의 1대로서, 또한 기기 평가시스템의 컴포넌트로서 폭넓게 이용하실 수 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
개요
IEC62301 First Edition 준거
미소전력에서 대전력까지 폭넓은 전력 측정에 대응!!
디지털 파워미터 KPM1000은 대기 시의 미소전력에서 사용 시의 대전력까지 폭넓은 전력 측정에 대응하는 단상 전력 측정기입니다.
최근, 유럽 ErP지령, 미국 에너지 스타, 일본 탑 러너 방식 등 각국에서 환경보호 디자인 규제가 활발히 행해져, 기업의 환경문제에 대한 대처나 상품의 차별화에 사용되고 있습니다. ErP지령 Lot6에는 가전기기와 OA용 전자기기의 대기전력(오프 모드와 스탠바이 모드의 전력 소비)이 규제되며, CE마크를 부착하기 위해 적합 선언서의 작성이 의무화되고 있습니다. KPM1000은 IEC62301(가정용/오피스용 전기・전자기기제품의 스탠바이・오프 모드 전력 측정) 규격에 준거하고 있어 ErP지령 Lot6 등의 요구하는 대기전력 측정이 가능합니다. 소형・경량・저가격, 각종 인터페이스(일부 공장 옵션)에 의해 시스템 업도 가능.
기기 전력 측정용의 1대로서, 또한 기기 평가시스템의 컴포넌트로서 폭넓게 이용하실 수 있습니다.
특징
○ 전압 레인지
150V/300V/오토 레인지
○ 電流レンジ
5mA/ 10mA/ 20mA/ 50mA/ 100mA/ 200mA/ 500mA/ 1A/ 2A/ 5A/ 10A/ 20A/ 오토 레인지
○ 측정항목
전압, 전류, 유효전력, 피상전력, 무효전력, 역률, 위상각, 주파수, 적산전류, 적산전력, 정방향 적산전력, 반대방향 적산전력, 적산시간, 전압 크레스트 팩터, 전류 크레스트 팩터, 전압 피크, 전류 피크

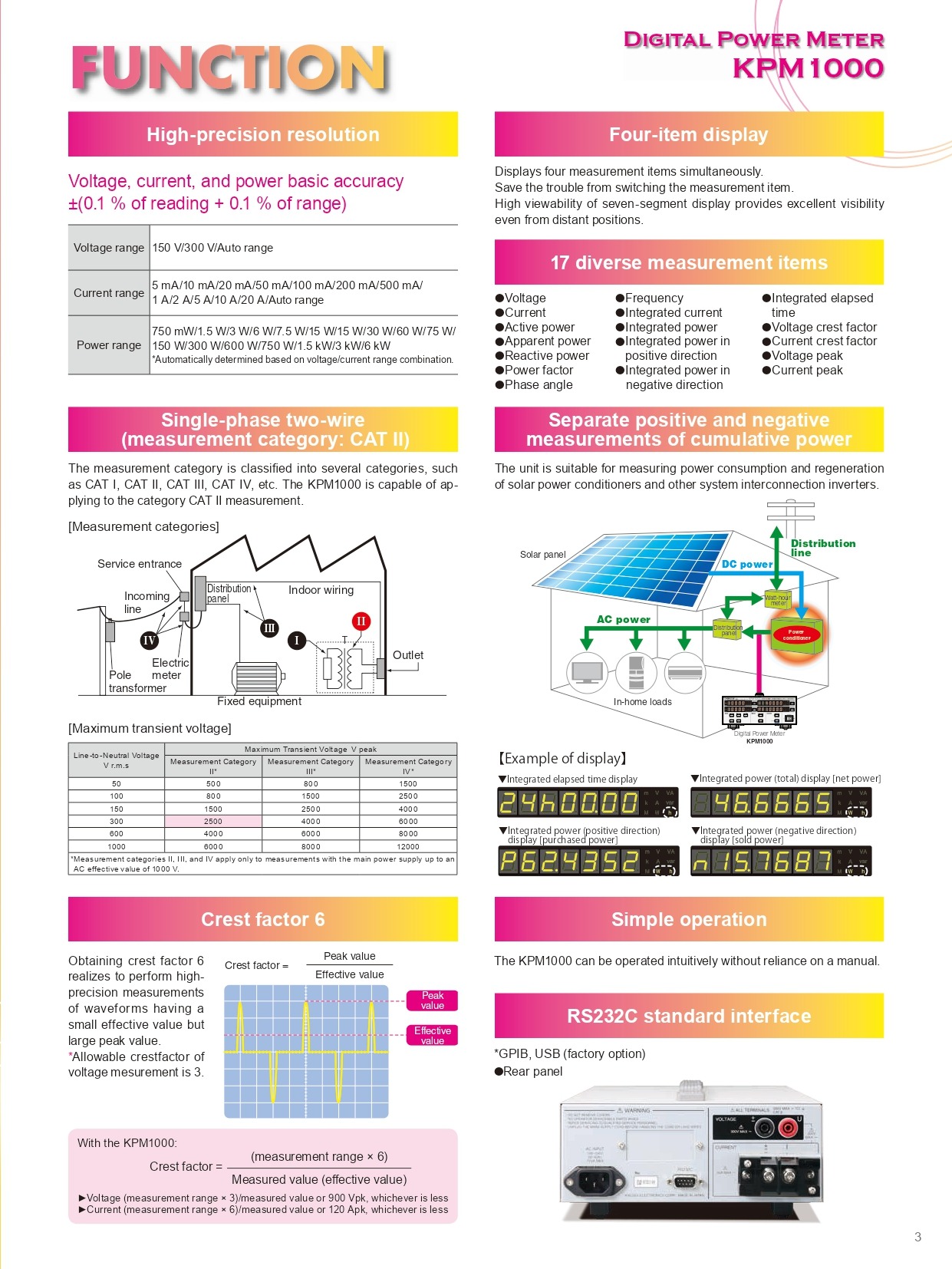

○ 고정밀도 측정
전압, 전류, 전력 기본 정확도 ±(0.1% reading ＋ 0.1% range).또한 크레스트 팩터6을 확보함으로써 실효값은 작고 피크값은 큰 파형을 고정밀도로 측정할 수 있습니다.
○ PC 제어
전용 어플리케이션 소프트웨어에 의해 PC에서 본체 패널과 동등한 조작이 가능해집니다.또한 데이터로거로서 장시간에 걸친 데이터 취득도 간단히 할 수 있습니다.
○ 4항목 표시
측정항목을 4항목 동시 표시.번거로운 측정항목의 전환을 경감합니다.보기 쉬운 7세그먼트 표시로 떨어져 있는 위치로부터의 시인성도 뛰어납니다.
○ 간단 조작
매뉴얼에 의지하지 않고 직감적으로 조작할 수 있습니다.

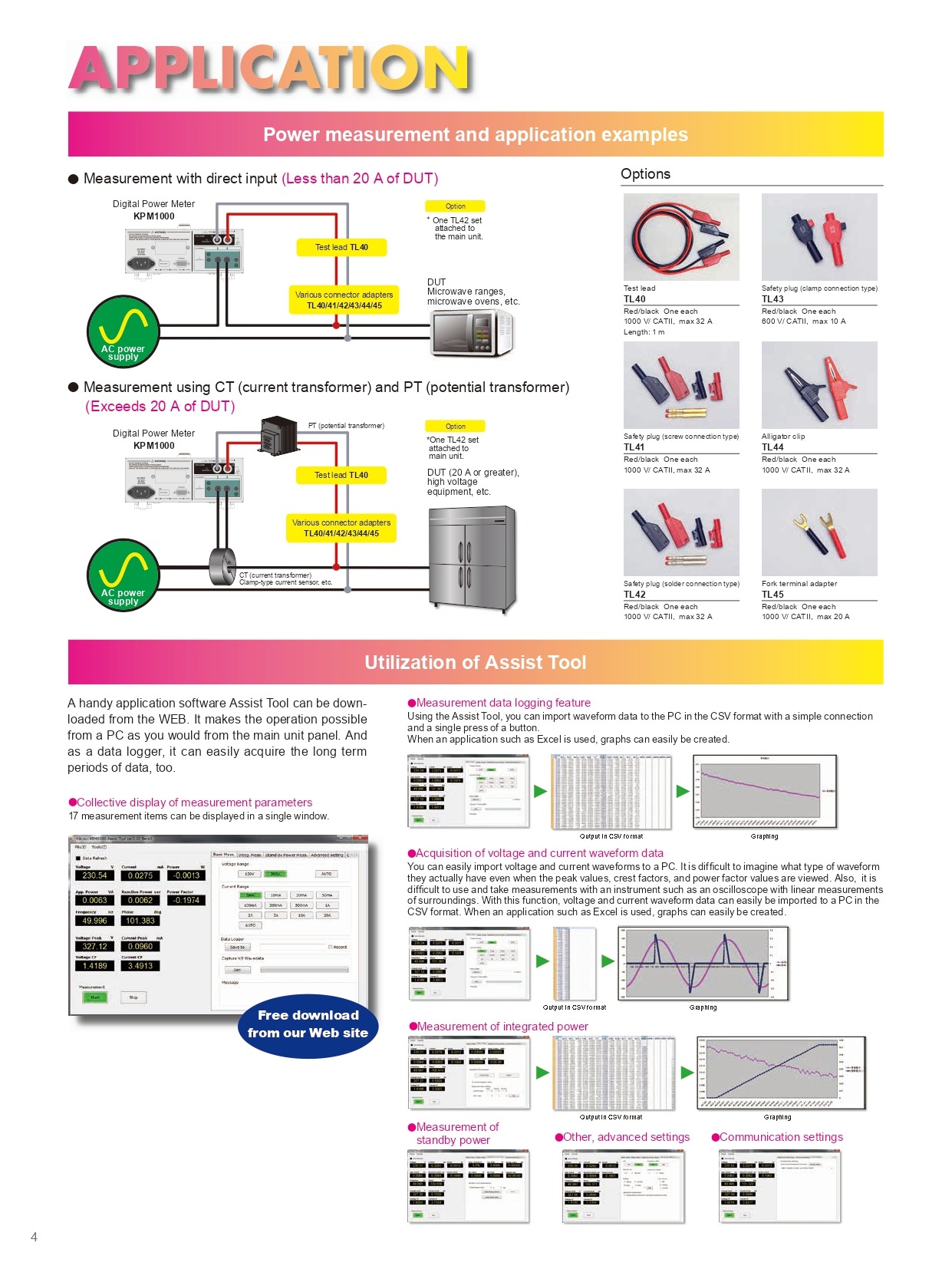

Assist Tool 활용
유용한 애플 리케이션 소프트웨어 Assist Tool을 무료 다운로드할 수 있습니다. PC로부터 본체 패널과 동일한 조작이 가능합니다. 또한 데이터 로거로 장시간 데이터 검색도 쉽게 할 수 있습니다.
- KPM1000 Assist Tool 다운로드 (무료)

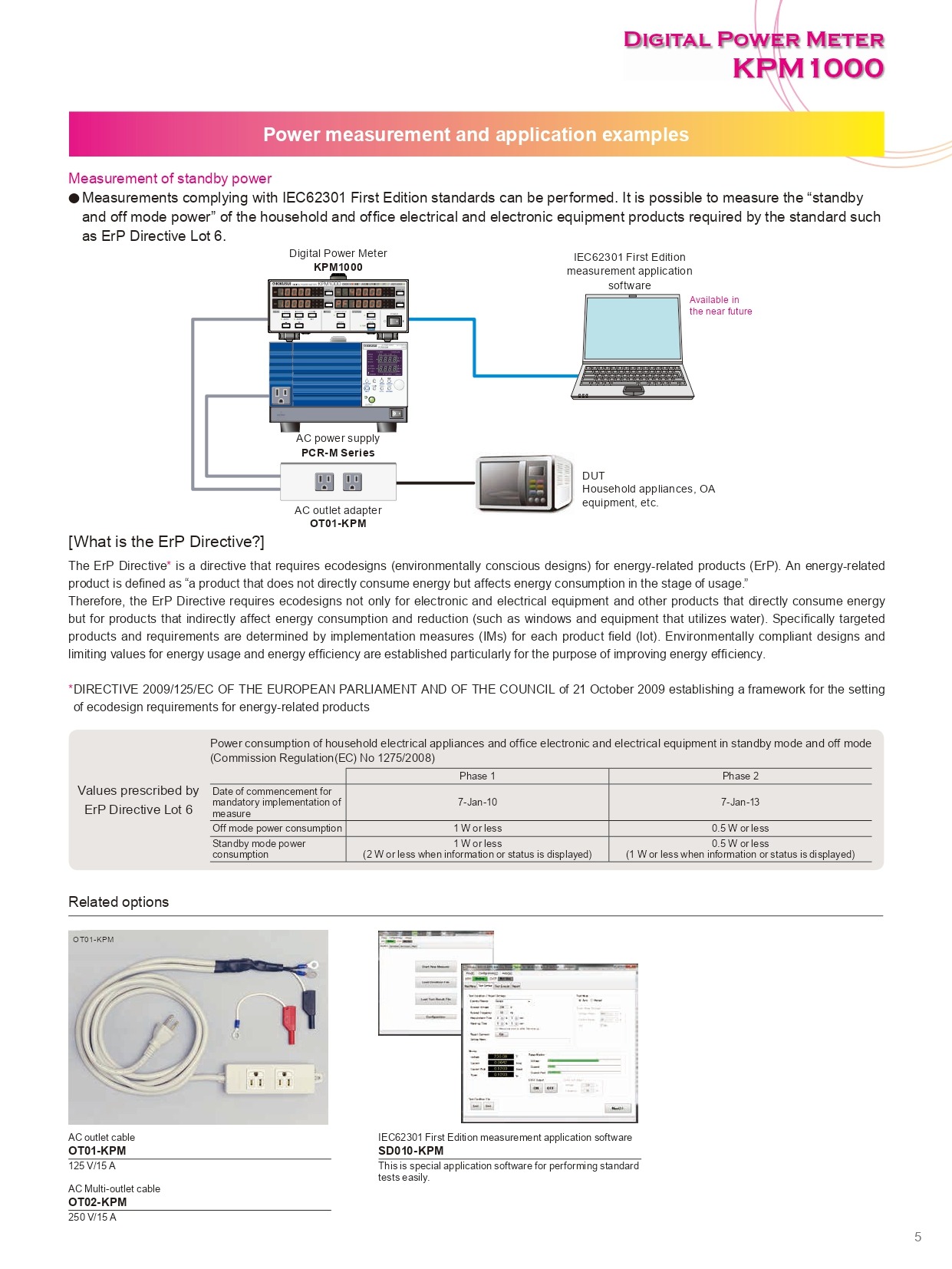

ErP지령 Lot6의 규제값에 대해서
가전기기와 오피스용 전자・전기 기기의 스탠바이 모드와 오프 모드의 전력 소비 (Commission Regulation(EC) No 1275/2008)
| 제1단계 | 제2단계 | |
| 실시조치의 의무화 시작일 | 2010년1월7일 | 2013년1월7일 |
| 오프 모드의 소비전력 | 1W 이하 | 0.5W 이하 |
| 스탠바이 모드의 소비전력 | 1W 이하(정보와 상태를 표시하고 있을 때 2W 이하) | 0.5W 이하(정보와 상태를 표시하고 있을 때 1W 이하) |
라인 업
| 모델 | 사양 |
| KPM1000 | 디지털 파워미터(단상), IEC62301 First Edition 측정항목: 준거/ 전압/ 전류/ 유효전력/ 피상전력/ 무효전력/ 역률/ 위상각/ 주파수/ 적산전류/ 적산전력/ 정방향 적산전력/ 반대방향 적산전력/ 적산시간/ 전압 크레스트 팩터/ 전류 크레스트 팩터/ 전압 피크/ 전류 피크, 정확도 ±(0.1% reading ＋ 0.1% range), 전류 레인지：5mA - 20A, 4항목 표시, RS-232C표준장비(GPIB/USB옵션) |

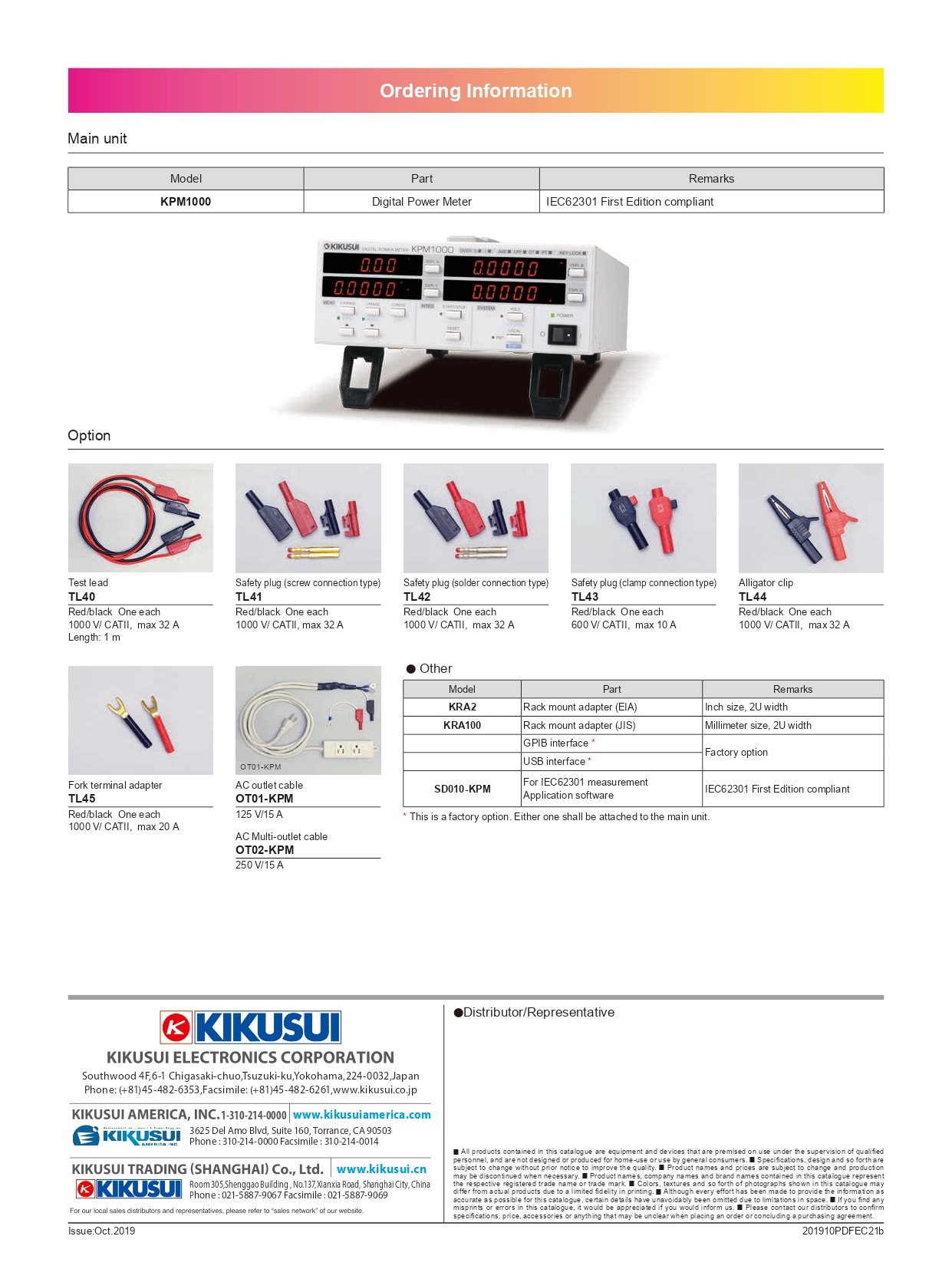

옵션 (관련 제품)
GPIB for KPM
GPIB 인터페이스,
GPIB 인터페이스, 공장 옵션
USB for KPM
USB 인터페이스
USB 인터페이스, 공장 옵션
SD010-KPM
IEC62301 측정 어플 리케이션 소프트웨어
SD010 - KPM (대기 전원 테스터)는 IEC62301에 따라 대기 전력을 측정하기위한 어플 리케이션 소프트웨어입니다. 이 소프트웨어는 KPM1000을 제어 시험 조건의 설정, 실행, 보고서 작성을 할 수 있습니다. 또한이 소프트웨어를 통해 우리의 교류 전원 (PCR-L/LA/LE, PCR-W, PCR-M)를 제어 할 수 있습니다.

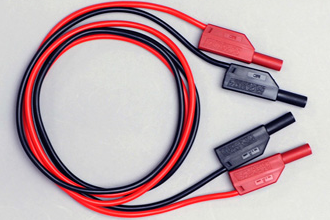

TL40
테스트 리드
[근일 발매 ] 테스트 리, 드적/흑 각 1개 1000V/CATⅡ max 32A 길이：1m

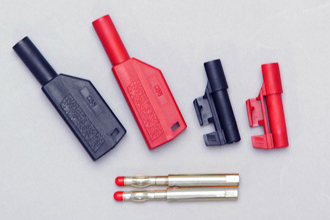

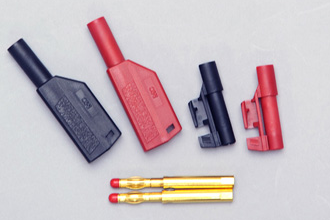

TL41
안전 플러그(나사 접속 타입)
[근일 발매 ] 안전 플러그(나사 접속 타입), 적/흑 각 1개 1000V/CATⅡ max 32A
TL42
안전 플러그(땜납 접속 타입)
[근일 발매 ] 안전 플러그(땜납 접속 타입), 적/흑 각 1개 1000V/CATⅡ max 32A
TL43
안전 플러그(클램프 접속 타입)
[근일 발매 ] 안전 플러그(클램프 접속 타입) , 적/흑 각 1개 600V/CATⅡ max 10A

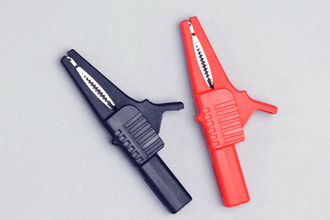

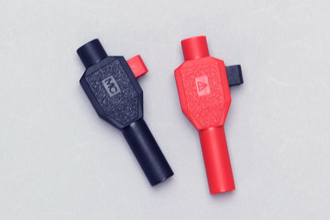

TL44
악어클립
[근일 발매 ] 악어클립, 적/흑 각 1개 1000V/CATⅡ max 32A

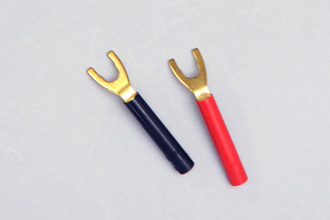

TL45
포크단자 어댑터
[근일 발매 ] 포크단자 어댑터, 적/흑 각 1개 1000V/CATⅡ max 20A

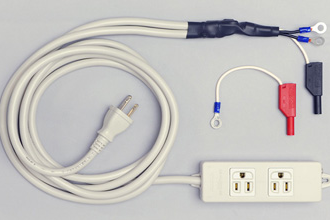

OT01-KPM
AC콘센트 케이블
AC콘센트 케이블, 125V/15A

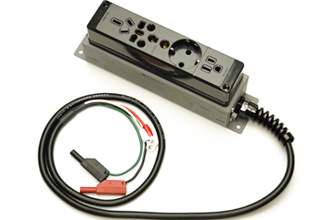

OT02-KPM
AC콘센트 케이블
AC콘센트 케이블(멀티 아울렛 장치), 250V/15A
KRA2
랙마운트 어댑터(EIA)
[근일 발매 ] 랙마운트 어댑터(EIA),
KRA100
랙마운트 어댑터(JIS)
[근일 발매 ] 랙마운트 어댑터(JIS),
KIKUSUI 기쿠수이 KPM1000 디지털 파워미터

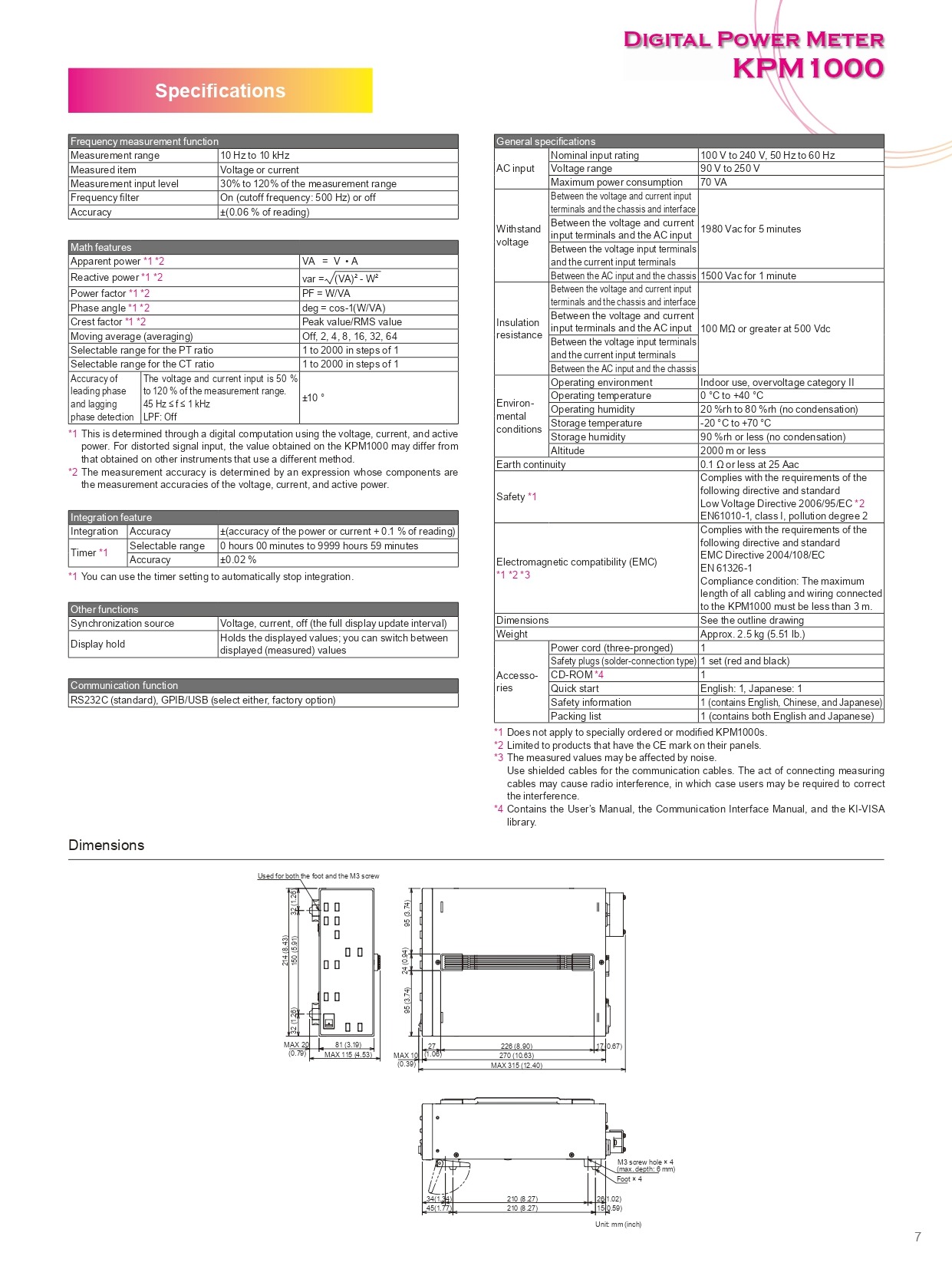

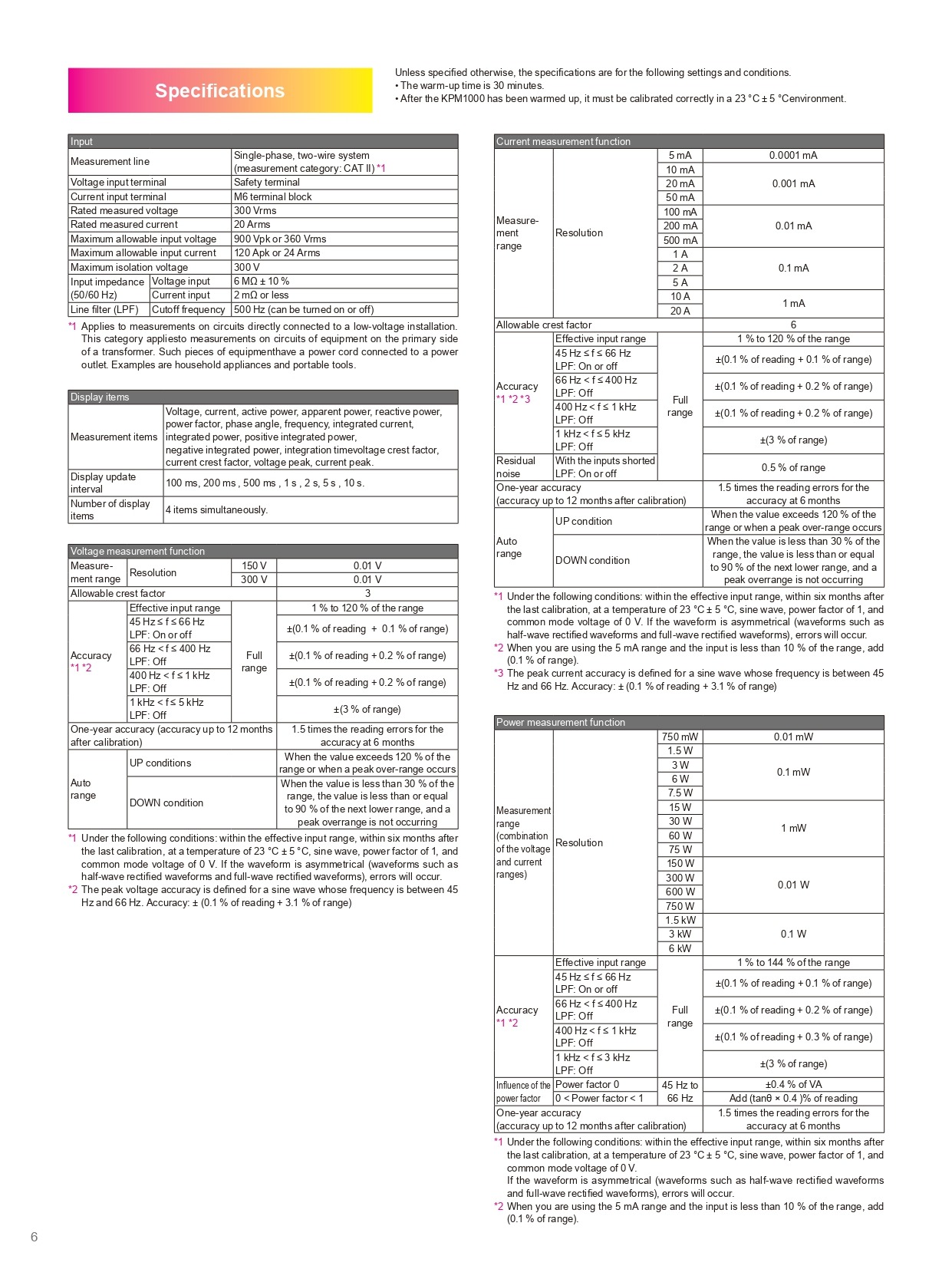

■ 제품 사양 (Specifications)
KIKUSUI KPM1000 제품 데이터시트의 핵심 사양입니다.
- Current range: 5 mA to 20 A
- operation mode. It has a minimum power range of 750 mW, with resolution of 0.01 mW, and the basic
- standby power even less than 0.5 W.
- Voltage range 150 V/300 V/Auto range
- Current range 1 A/2 A/5 A/10 A/20 A/Auto range ●Voltage ●Frequency ●I ntegrated elapsed
- 750 mW/1.5 W/3 W/6 W/7.5 W/15 W/15 W/30 W/60 W/75 W/ ●Active power ●Integrated power ●Voltage crest factor
- Power range 150 W/300 W/600 W/750 W/1.5 kW/3 kW/6 kW ●Apparent power ● Integrated power in ●Current crest factor
- Off mode power consumption 1 W or less 0.5 W or less
- Standby mode power 1 W or less 0.5 W or less
- (measurement category: CAT II) *1 10 mA

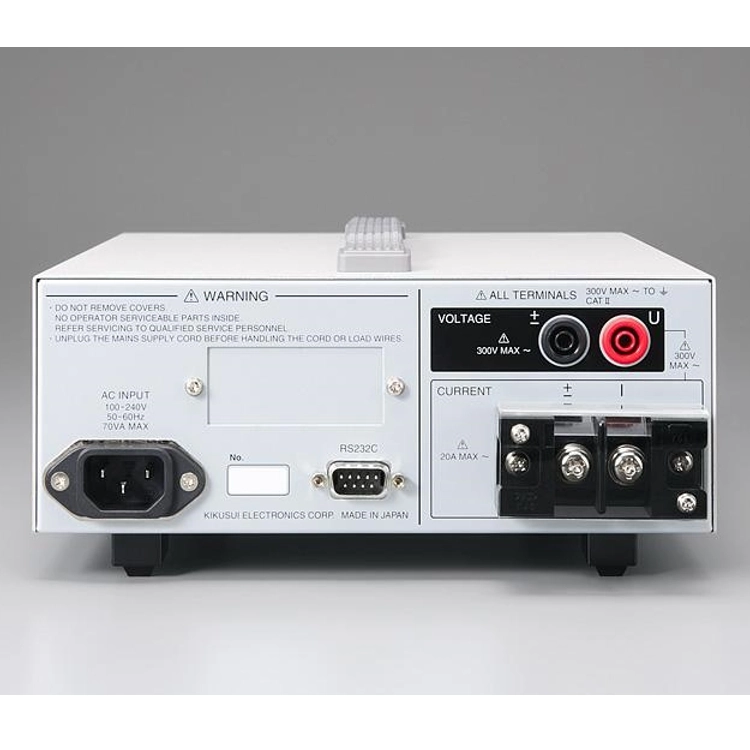

- Voltage input terminal Safety terminal 20 mA 0.001 mA
- Current input terminal M6 terminal block 50 mA
- Rated measured voltage 300 Vrms 100 mA
- Rated measured current 20 Arms Measure- 200 mA 0.01 mA
- Maximum allowable input voltage 900 Vpk or 360 Vrms 500 mA
- Maximum isolation voltage 300 V 2 A 0.1 mA
- Input impedance Voltage input 6 MΩ ± 10 % 5 A
- Voltage, current, active power, apparent power, reactive power, 400 Hz < f ≤ 1 kHz range ±(0.1 % of reading + 0.2 % of range)
- Measurement items integrated power, positive integrated power, 1 kHz < f ≤ 5 kHz ±(3 % of range)
- LPF: Off (0.1 % of range).
- LPF: Off ±(0.1 % of reading + 0.2 % of range) Hz and 66 Hz. Accuracy: ± (0.1 % of reading + 3.1 % of range)
- peak overrange is not occurring range 30 W
- Hz and 66 Hz. Accuracy: ± (0.1 % of reading + 3.1 % of range) 750 W
- common mode voltage of 0 V.
- Measured item Voltage or current AC input Voltage range 90 V to 250 V
- Measurement input level 30% to 120% of the measurement range Maximum power consumption 70 VA
- Frequency filter On (cutoff frequency: 500 Hz) or off Between the voltage and current input
- Apparent power *1 *2 VA = V • A and the current input terminals
- Operating humidity 20 %rh to 80 %rh (no condensation)
- Storage temperature -20 °C to +70 °C
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
