안리쓰 ・ ANRITSU
MP2110A
BERT & 오실로스코프

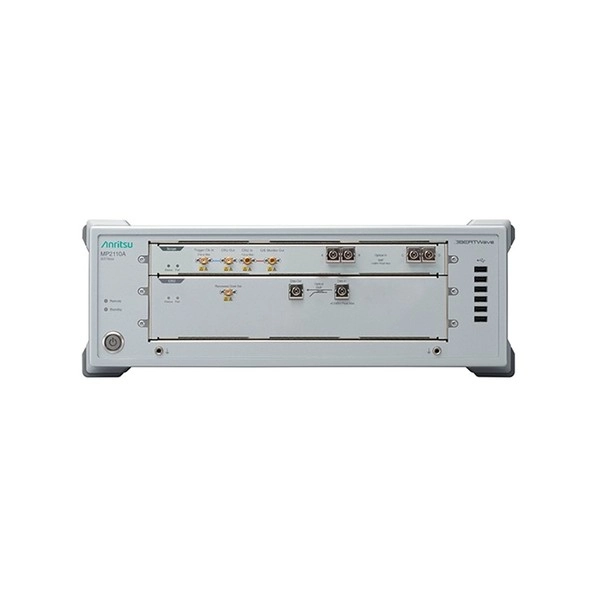

MP2110A Sampling Oscilloscope+BERT
BERTWave MP2110A는 BER 측정기(BERT)와 샘플링 오실로스코프를 1대에 탑재한 측정기입니다. BERTWave MP2110A는 비트 에러율(BER 측정), 아이 패턴 해석 등의 광모듈 평가를 1대로 실시할 수 있습니다.
BER 측정기(BERT) 및 샘플링 오실로스코프는 광통신 시스템에서 사용되는 광모듈 평가를 위해 필수적으로 필요한 측정기입니다. 지금까지 QSFP28이나 SFP28로 대표되는 광모듈 평가에서는 BER 측정기(BERT)와 샘플링 오실로스코프를 각각 1 대씩 준비해야 했습니다. 그러나 BERTWave MP2110A는 최대 4ch의 BER 측정기(BERT)와 샘플링 오실로스코프를 1대에 집약함으로써 측정기 설비 및 투자비 절감에 크게 기여하고 제조 비용 절감에 공헌할 수 있습니다.
또한 BERTWave MP2110A는 광모듈의 수신측 비트 오류율 측정(BER 측정)을 최대 4ch 동시에, 송신측의 아이 마스크 시험, 아이 패턴 해석을 최대 4ch 동시에 측정할 수 있습니다. 또한 BERTWave MP2110A의 샘플링 오실로스코프는 측정 속도의 고속화를 도모하기 위해 최대 250 k samples/s의 샘플링 속도(기존 기종의 약 6배 고속)를 실현했습니다. 따라서 빠른 아이 마스크 시험, 아이 패턴 해석을 실시할 수 있습니다. NRZ 신호 마스크 마진 측정 및 지터 분석이 지원됩니다. PAM4 신호도 분석 할 수 있으며 최대 53 Gbaud의 TDECQ 측정이 지원됩니다. BERTWave MP2110A는 동시 비트 오류율 측정(BER 측정), 아이 패턴 해석으로 측정 시간을 최대 약 65 % 단축할 수 있습니다.
BERTWave MP2110A의 BER 측정기(BERT)는 최대 9.5Gbit/s ~ 14.2Gbit/s(옵션 093) 및 24.3Gbit/s ~ 28.2Gbit/s의 비트 오류율 측정(BER 측정)이 가능합니다. BERTWave MP2110A의 샘플링 오실로스코프는 전기 인터페이스인 경우 40GHz, 광 인터페이스의 경우 SMF 35GHz, MMF 25GHz의 대역폭을 가지고 있습니다. 또한 샘플링 오실로스코프에서 광신호를 측정하는데 필요한 100Gbit/s 범위의 베셀 필터가 표준 탑재됩니다. 이러한 충분한 성능으로 광모듈의 제조 수율 향상에 공헌합니다.
또한 BERTWave MP2110A는 설정 항목을 단순화하여 조작하기 쉬운 유저 인터페이스를 채용하고 있기 때문에 쉽게 조작할 수 있습니다. 원격 명령은 MP2100B와 호환성을 가지고 있기 때문에 측정기의 업그레이드를 쉽게 할 수 있습니다.
또한 PC를 내장하여 안정된 작동을 실현함과 동시에 작업 환경에 의존하지 않는 성능을 보장합니다.
BERTWave MP2110A는 멀티 채널 BERT + 샘플링 오실로스코프 이외에 고속 아이 패턴 해석, 마스크 마진 측정에 따라 광모듈의 생산 효율의 향상 및 제조 비용 절감에 공헌합니다.
